日前，Intel公开表示将为ARM阵营IC设计厂商代工生产芯片。且还公开叫板“友商”，称Intel的10nm工艺比三星、台积电的10nm工艺更具优势。ARM方面表示很期待与英特尔合作。
此外，不知道是否因为台积电和三星制造工艺注水的问题，Intel的专家Mark Bohr还发布了一个更合理的衡量半导体工艺水平的公式。那么，Intel缘何开始为ARM阵营IC设计公司代工芯片，Intel提出的新计算公式能得到台积电、三星、格罗方德等代工大厂的认同么？
Intel罕有为第三方提供代工业务
一直以来，虽然台积电在芯片代工领域的市场份额独占鳌头，但在芯片制造工艺上，Intel始终掌握着最先进的技术。
举例来说，虽然同样是14nm制造工艺，三星的14nm制造工艺就和Intel的14nm制造工艺有不小的差距，而最新高通骁龙835采用的三星10nm制造工艺，也未必能胜过Intel的14nm制造工艺。
不过，虽然intel有全球顶尖的制造工艺，但除了一些小厂商，或者像被Intel收购的阿尔特拉这类IC设计公司之外，Intel鲜有大规模为其他厂商代工。
GPU行业领头羊英伟达公司的黄仁勋就曾经表示：Intel应该利用自己高级半导体工艺的优势为NVIDIA、高通、苹果和德州仪器代工芯片，而不是自己瞎鼓捣移动芯片。
然而，Intel的代工业务规模很小，前Intel发言人Jon Carvill也曾表示：Intel目前的重点是设计自己的产品，而非为竞争对手代工。
总之，虽然Intel空有最先进的半导体制造工艺，但却鲜有为英伟达、高通、德州仪器等fabless厂商做芯片代工。即便随着PC市场成为夕阳市场，全球PC市场的下滑使Intel在产能上出现过剩，工厂开工率不足，产能闲置，Intel依旧鲜有为其他IC设计公司代工。
限制Intel代工业务的根源主要在于商业竞争
在半导体行业中，有三种运作模式：
一是从事能独立完成设计、制造、封装测试的公司，被称为IDM(Integrated Design and Manufacture)，比如Intel、以及曾经的AMD和IBM；
二是只从事IC设计，但没有代工厂，这类公司被称为Fabless，像现在的AMD、ARM等都属于Fabless；
三是只做代工，不做设计，这类公司被称为Foundry，最典型的就是台积电。
一直以来，Intel在半导体制程工艺上都具有较大优势。这也为Intel在PC市场与AMD的竞争中带来基础。在吃够了奔四的亏以后，Intel洗心革面在当年设计极为出色的P6架构（比如奔III的图拉丁核心）基础上衍生出了迅驰以及酷睿等成功产品，不仅在CPU性能上压倒性超越AMD，并且逐渐整合了北桥，南桥，集成显示核心等。

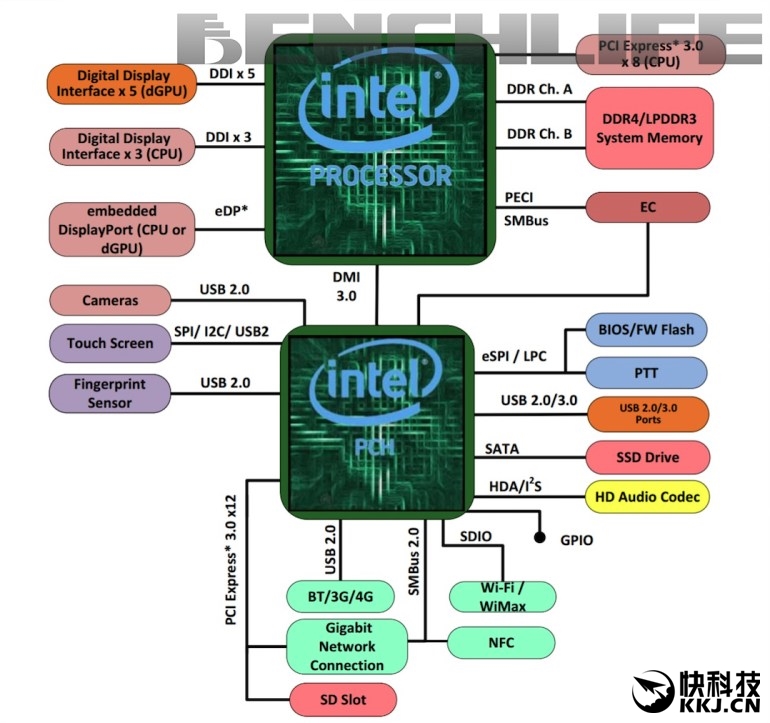

这个过程中，一系列第三方接口芯片商，显示核心商彻底失去了市场，一台最简化的电脑可以只剩下Intel的CPU+集成电源管理芯片（如AXP系列）+无线芯片+RAM+存储（SSD/eMMC）+音频/触摸/显示控制等少数几块芯片。
经过这一番商业大战之后，Intel独霸电脑芯片后，但也导致一个结果，IC领域经历过混战幸存到现在的企业，基本上都是Intel的直接竞争对手，或者曾经有过不愉快的交集。
因此，像台积电这样只做代工，不做设计的纯粹代工厂，显然更容易获得IC设计公司的订单。毕竟，AMD以及众多ARM阵营IC设计公司和台积电是互补关系，但与Intel却是竞争关系。正是因为台积电不设计芯片，不会对IC设计公司构成直接竞争，这样才能占据庞大的市场份额。
另外，像Intel收购阿尔特拉的这种举动，注定了作为阿尔特拉最主要竞争对手的赛灵思根本不可能选择去Intel流片，一方面是因为商业竞争的问题，另一方面还涉及存在技术泄密的可能性。
ARM与X86的斗争也迫使Intel不愿意为ARM代工
在几年前PC业务增长进入瓶颈之际，以智能手机为代表的智能终端异军突起，ARM也随着智能终端设备的井喷而一飞冲天。虽然ARM只是一个只授权不生产的企业，而且无论是CPU的性能，还是企业规模都远远不能和Intel相比，但这背后却是ARM与X86的斗争。
在过去几年Intel+微软+桌面/笔记本电脑 与 ARM+Linux衍生系统+智能手机/平板之间已经发生了数次较量，Intel研发了用于智能穿戴设备和物联网的“居里”和“爱迪生”，以及用于手机和平板的阿童木系列芯片，并通过高额补贴想将X86芯片在手机和平板电脑，以及智能穿戴产品中推广。为了能够兼容安卓系统，Intel甚至不惜以损失部分CPU性能为代价进行翻译，而且还入股展讯，与展讯合作开发X86手机芯片。
同样，ARM也在数年前就布局低功耗服务器CPU，并以相对不高的价格将ARM V8指令集授权给APM、Cavium、AMD、高通、华为、国防科大、华芯通等诸多IC设计公司开发ARM服务器CPU，APM开发出了ARM服务器CPU，采用该芯片的服务器已经在数据中心、互联网服务器等领域有了批量的应用。
华为也开发了一款32核A57的服务器芯片，该项目为核高基项目，而且根据公开资料，下一步将在特殊领域得以推广。
国防科大也开发了FT2000，就SPEC2006测试成绩来看，FT2000的多线程性能已经能与Intel Xeon E5-2695v3芯片相媲美。而面对咄咄逼人的ARM服务器CPU，Intel也专门开发了至强D系列低功耗服务器CPU来应对。
因此，在这种ARM与X86互相侵蚀对方传统优势领域的情况下，想要Intel为ARM代工，就比较困难了。
提出新标准根源在于Intel打算开放代工业务
由于PC业务已经近乎夕阳产业。而移动设备、智能穿戴、物联网的市场异常庞大。而在过去几年，Intel通过巨额补贴试图将X86芯片打进移动设备市场的效果非常有限，除了少数厂家选择了X86芯片之外，像三星、华为、LG、步步高、小米等全球主要整机厂都选择了ARM。
在这种大背景下，Intel从电脑时代独霸的角色，成了移动设备时代必需与人合作的角色。而且由于PC业务增量有限，Intel开发对外代工，还能将闲置产能充分利用起来，实现利益最大化。
而这对于ARM而言，Intel为其代工无异于Intel对ARM的示好和妥协，这使得ARM芯片也能够使用全球最好的制造工艺，这不仅为ARM阵营IC设计公司多了一个技术实力极强的流片渠道，也使ARM芯片可以在采用更好的制造工艺下获得更好的性能。
然而，目前Intel对外开放代工的时机却略显晚了一些，虽然在制造工艺上Intel依然领先，但至少在命名上，三星和台积电已经超越了Intel。对于原本不大规模对外开放代工业务的Intel来说，三星和台积电在制造工艺上注水压根就无所谓。
但是对于准备对外开放代工业务，和台积电、三星抢生意的Intel来说，如果坐视台积电和三星在制造工艺命名上耍花招，就很可能会使自己失去一些订单，蒙受利益损失。特别是在当前制造工艺命名比较乱的情况下，继台积电推出12nm制造工艺后，三星推出6nm、8nm制造工艺。

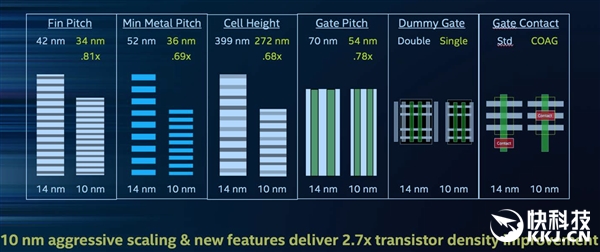

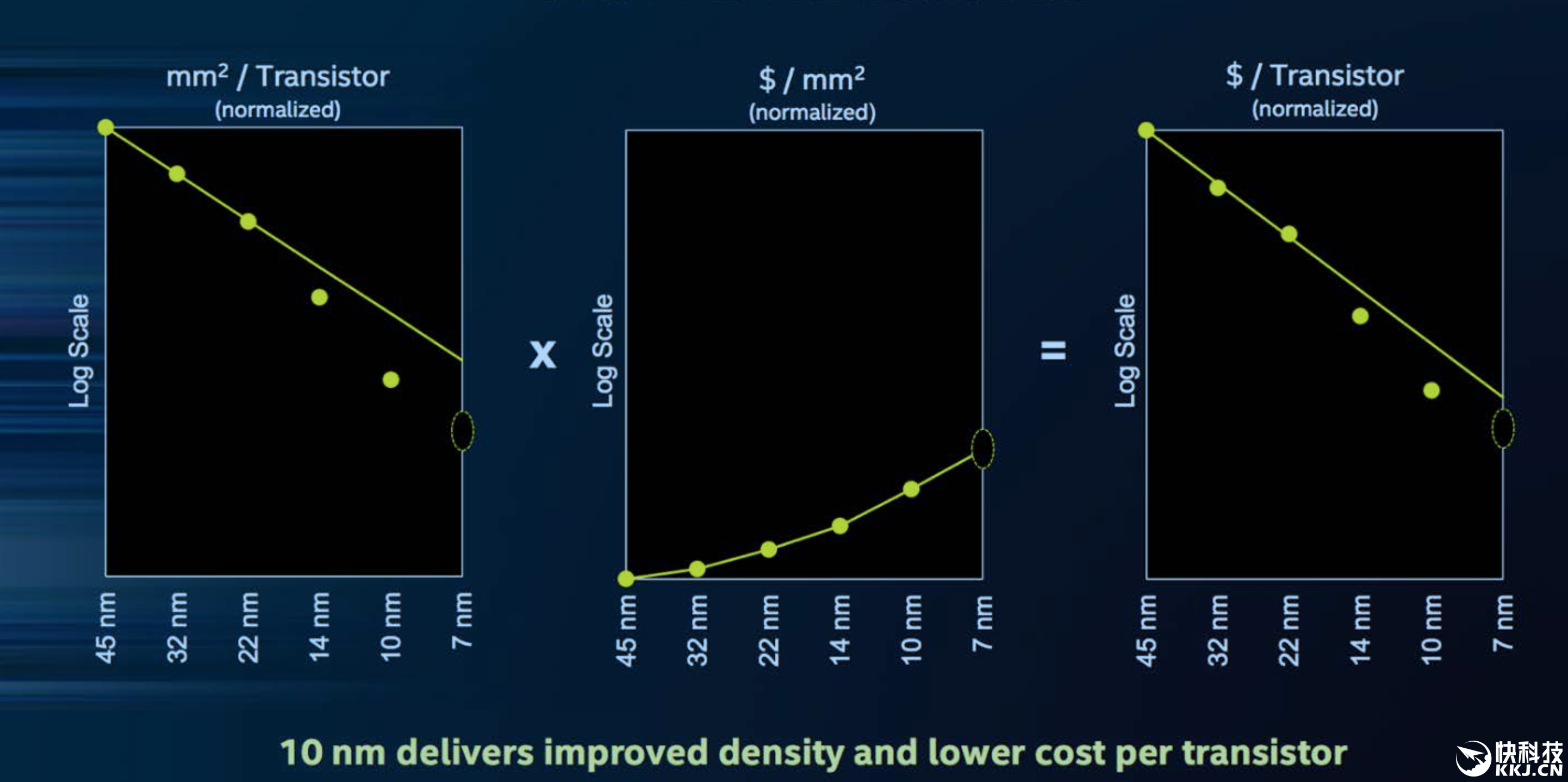

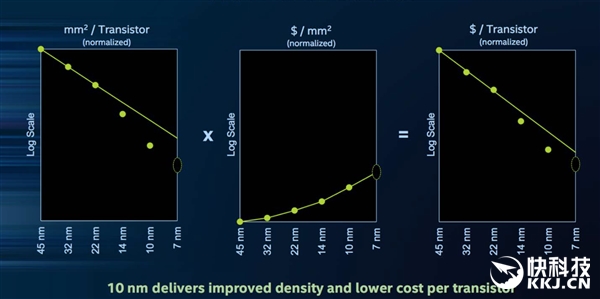

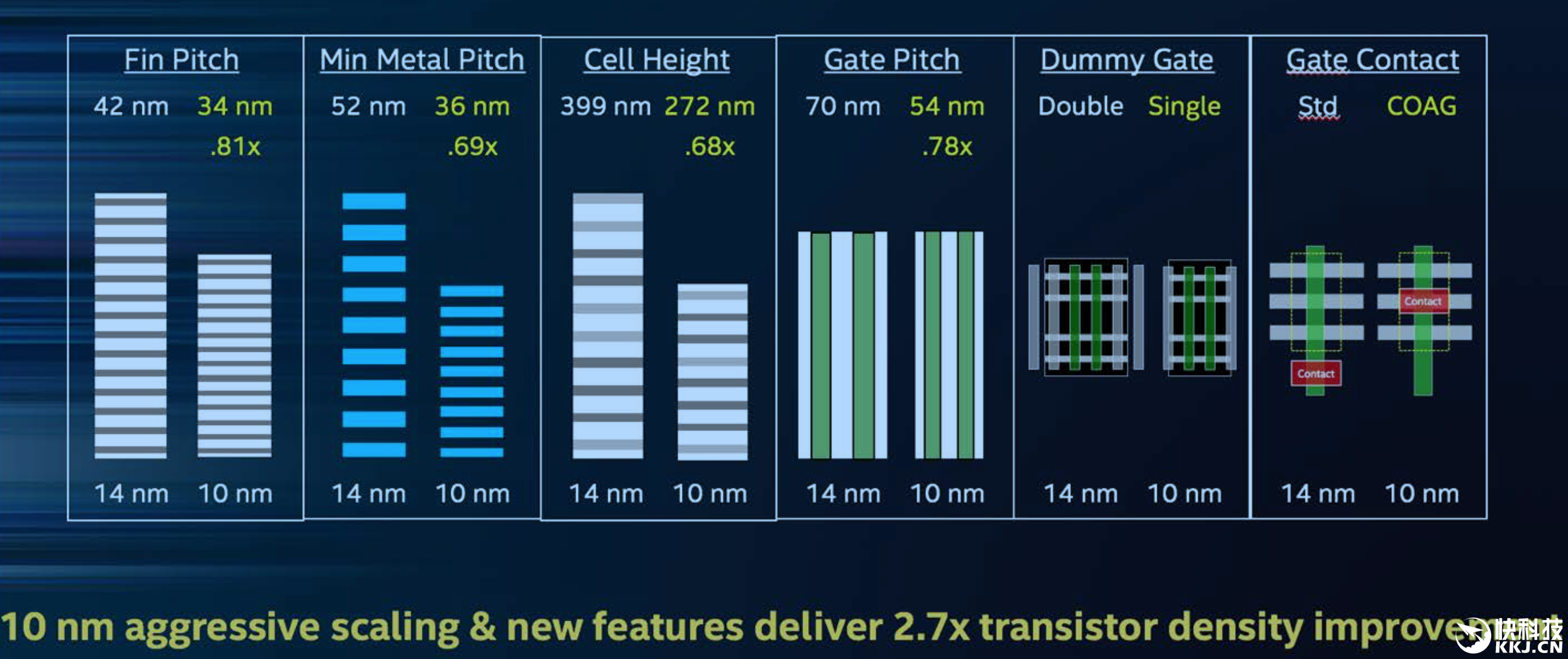

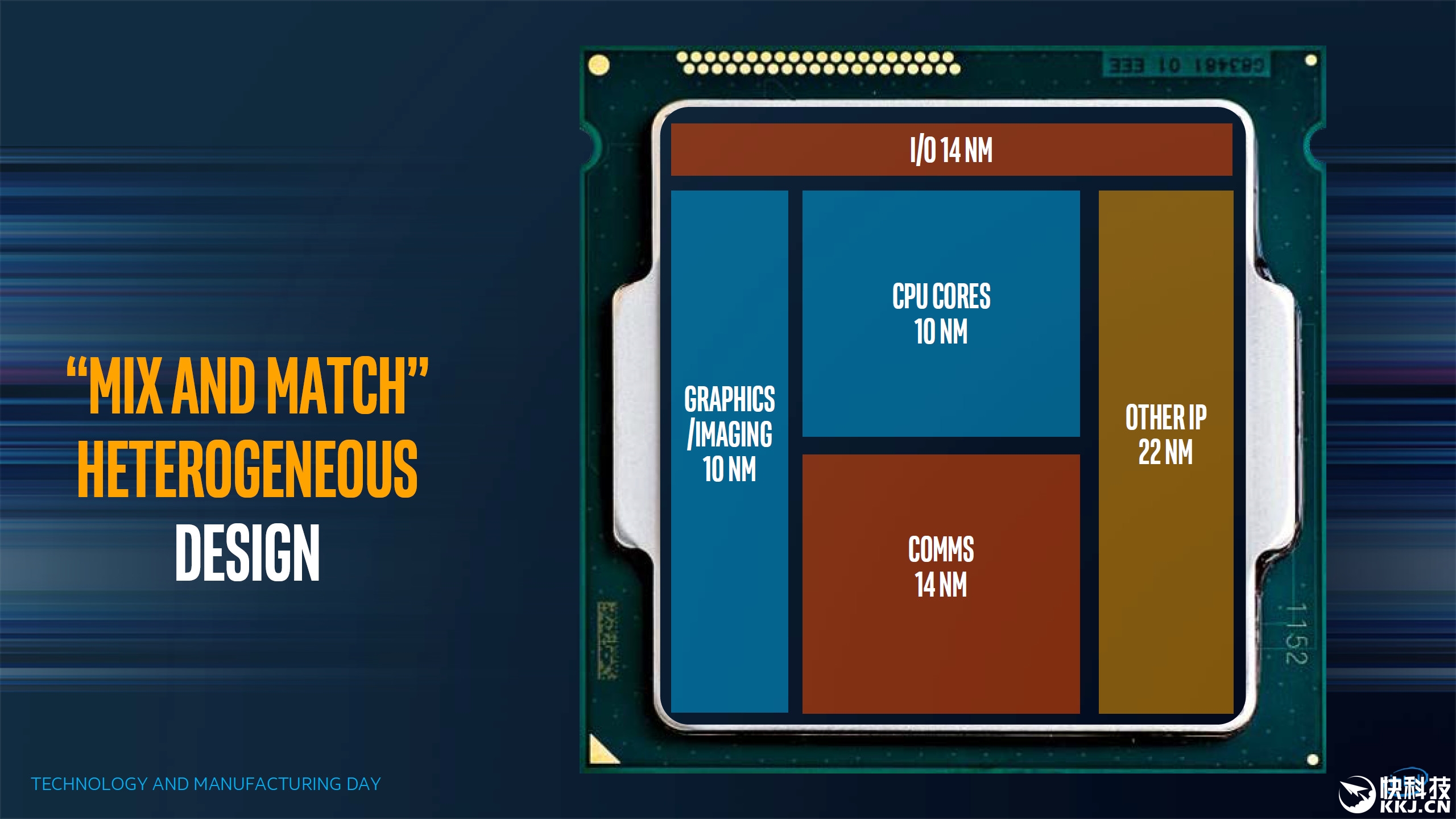

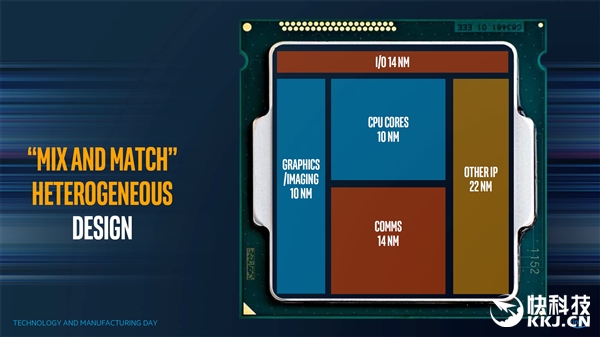

因此，Intel推出新的衡量半导体工艺水平的公式就尤为重要了。Intel希望在介绍工艺节点时要公布逻辑芯片的晶体管密度、SRAM cell单元面积等参数，并定下加权系数以便于新标准计算。
原本的XXnm制造工艺，一方面是衡量速度，一方面也是集成度。越高工艺的目标是集成度越高，速度越快。但如果只用XXnm来衡量制造工艺，其实是有所欠缺的。
比如中国大陆的SMIC和台积电相比，虽然是同等工艺但要慢不少。加上之前苹果交付三星代工的14nm芯片反而不如台积电16nm芯片的情况，使Intel提出的新公式具有一定依据。
不过，Intel这个新标准的权威性还有待提升，相关例证也有待补充，而且新标准计算相对复杂，不太容易被大众理解。更关键的是出于商业利益，台积电和三星也不可能去迎合Intel的新标准，毕竟台积电和三星已经通过在命名上玩花样获得了实际利益，想要让台积电和三星迎合Intel新标准，无异于挥刀自宫，实属强人所难。
|
