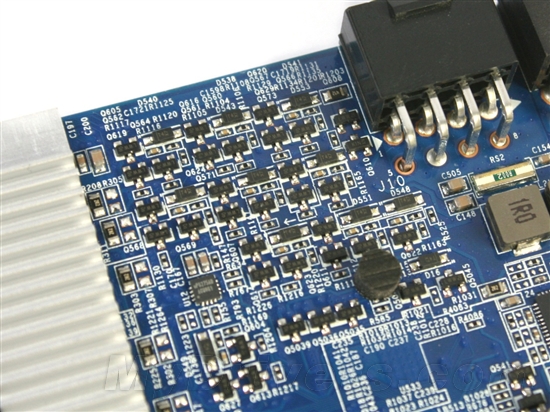

LED灯电路的大量三极管

在6pin+8pin外接辅助供电接口附近，安置了数颗三极管，看似很威武。不过，这些三极管电路跟核心或者显存供电并没有什么关系，主要是用于组成控制PCB背部LED开关电路的。

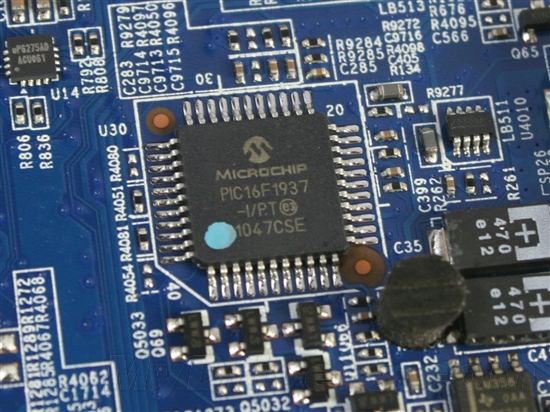

这颗最大的芯片是用来控制LED灯的

MICROCHIP PIC16F 1937芯片，配合上面的三极管电路，来控制LED灯的开关。和节能功能一样，这些实时的LED灯显示要配合技嘉专用的OC Guru软件才能实现，如果不使用该软件就无法实时显示供电相数，无论是待机还是满载，背部的12相LED灯都会一直亮着。

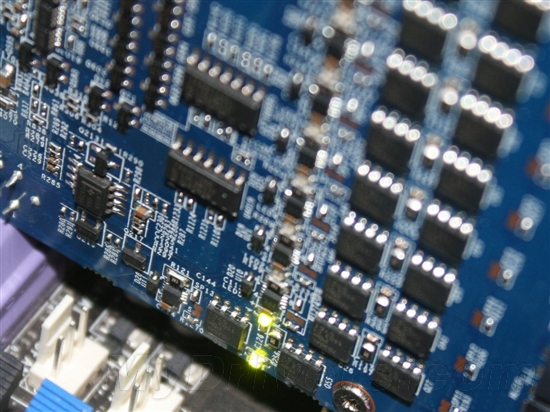

显卡待机状态下核心仅有2相供电介入，背部LED灯实时显示

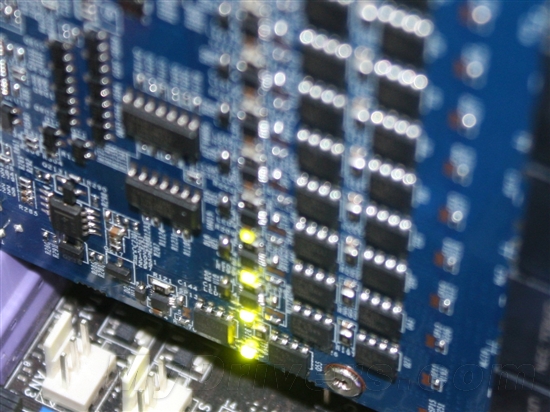

低负载下部分启用部分供电，具体相数根据不同负载程度变化而变化

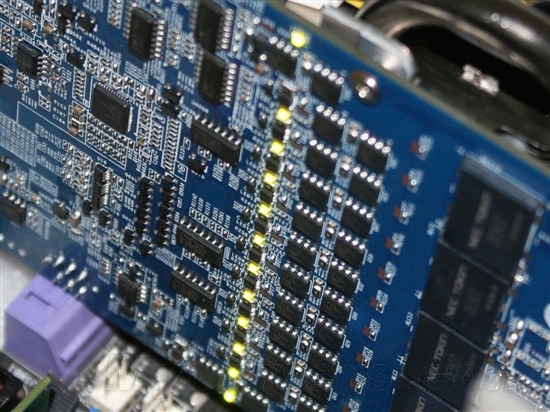

高负载及满载状态，12相供电全部开启

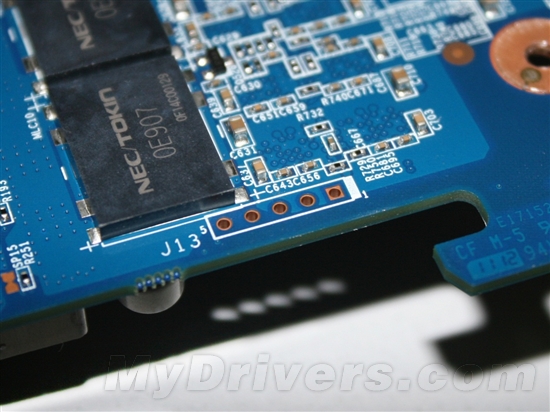

电压测量点

另外，在PCI-E插槽金手指附近还设计了电压测量点（很不起眼的位置，而且没有任何标识），从左到右可以分别测量GPU、GPU I/O、显存、PCI-E以及接地电压，这一点可能对普通用户来说没什么用处，但对于极限超频玩家来说还是非常有用的，可以随时监测各个部分电压，以便调整。只是这个位置实在是有些不便，非常贴近主板，如果北桥散热片过大的话就直接无法使用了。

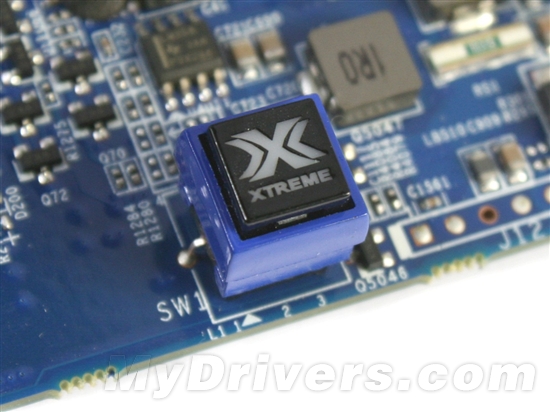

XTREME双BIOS开关

PCB右下角我们还看到了一个"XTREME"开关，肯定是和超频有关系的。不过，这个按键并非纯粹的超频开关，而是技嘉拥有的的极限超频双BIOS技术，可以在默认BIOS和超频BIOS之间切换，而且根据状态不同会显示不同的颜色。但是，我们验证后发现，显卡的两个BIOS频率都是855/4100MHz，需要液氮进行极限超频的玩家可以在“红色”状态进行完成，可以防止GPU在极低温度下出现的Cool bug。

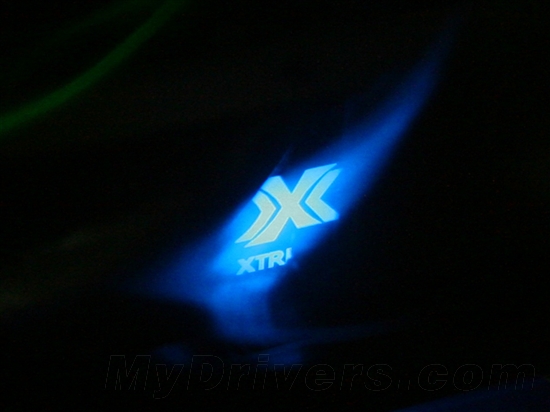

正常状态下工作，蓝光显示

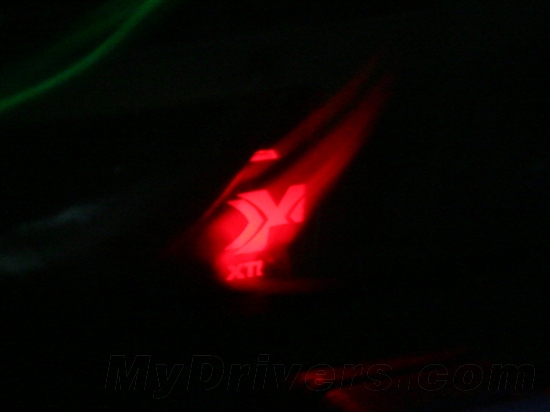

按下之后，超频BIOS启用，红光显示
