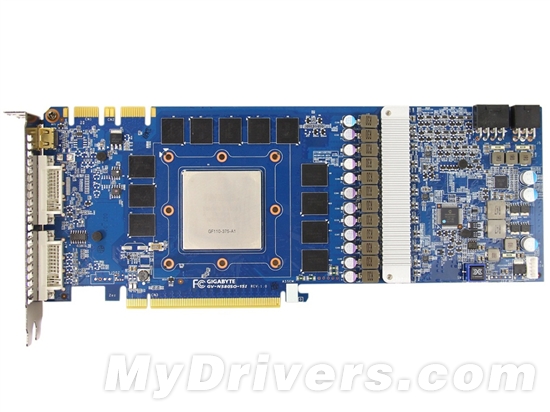

PCB正面

拿掉散热器后，PCB就一览无余了。既然号称是超公版，堆料设计再所难免，而且诸如华硕、微星、索泰几家莫不如此。以往技嘉在SOC系列上一贯喜欢下血本，这次当然也不会吝啬。在长度并不算出众的PCB中排满了密密麻麻各种各样的元器件，基本上能够利用的空间都利用上了，发热量比较大的Mosfet部分也安装了辅助散热片。哦，对了，虽然表面上看不出来，这款PCB 依然采用技嘉的超耐久两倍铜技术打造的，对降低PCB的温度和电阻大有裨益。

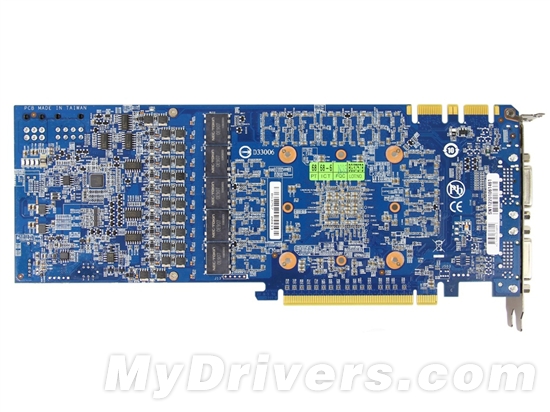

PCB背面

显然，对于一款采用如此多供电元件的GTX 580来说，PCB正面那点空间实在是难以够用，背面自然也要充分开发。可以看到，在PCB背面最显眼的就是5颗NEC Proadlizer去耦电容，另外包括核心供电主控芯片和大部分Mosfet也都转移到“后方阵地”了。


GF110核心和海力士0.4ns显存颗粒

作为NVIDIA桌面单芯旗舰的GF110核心我们已经相当熟悉了，内部集成多达30亿个晶体管，集成512个CUDA核心、64个纹理单元以及48个ROP光栅单元。公版卡默认核心频率为722MHz，这里预超频至855MHz，已经相当给力了。至于显存，则是来自海力士半导体的0.4ns GDDR5颗粒，正面12颗共同组成1536MB/384bit的显存规格，预设数据频率为4100MHz，稍高于公版的4008MHz，应该还有不小的超频空间。

12相核心供电

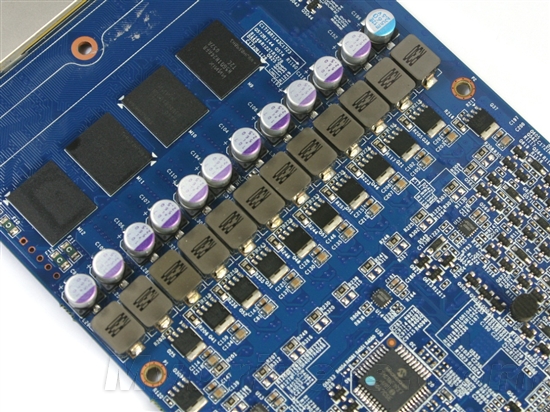

既然主打超频，核心供电设计自然是重中之重。可以看到，PCB右侧12相核心供电一字排开，每相供电均采用1上2下3颗LFPAK封装的Mosfet以及1颗R30贴片式铁素体电感，另外还有1颗外置驱动IC，输入和输出电容则分别来自尼基康的以及三洋。

大量元器件都集中在PCB背面

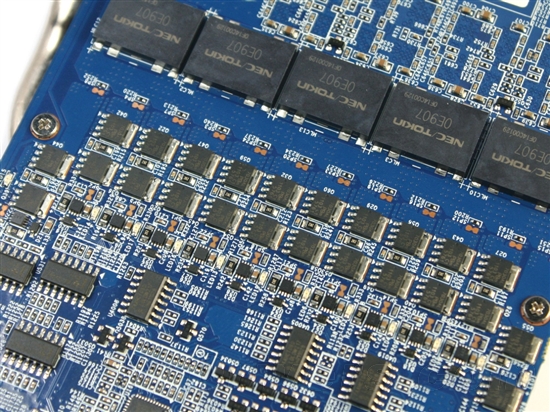

三分之二的Mosfet都安置在PCB背面，5颗NEC Proadlizer去耦电容也为核心供电保驾护航。相比普通固态电容，去耦电容拥有低ESR值、发热量低、高频下更加稳定等优秀特性，对GPU的超频非常有帮助。

核心供电PWM主控芯片

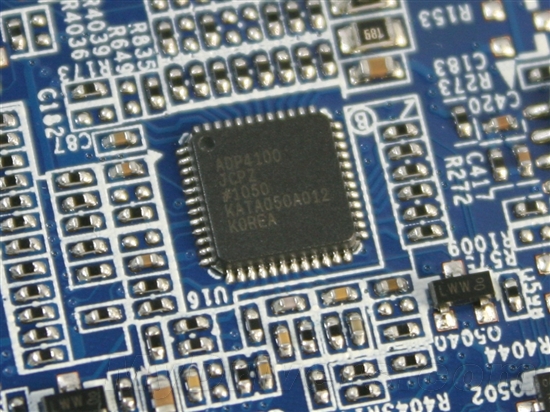

核心供电主控芯片采用了安森美的ADP4100芯片，符合VRD11.1供电标准，可以根据处理器的PSI（Power Status Indicator，电源状态侦测）机制，根据GPU的负载状态，实时切换关闭部分供电回路相位数，同时对核心工作频率进行调节，以达到节能的目的。不过这项节能功能需要搭配技嘉配套的OC Guru软件才能实现，还能利用PCB上的LED灯实时显示切入的供电回路相数，非常方便玩家简测显卡的负载状况。

不过经查询发现这款芯片最高支持6相供电，那么技嘉是如何实现12相供电的呢？

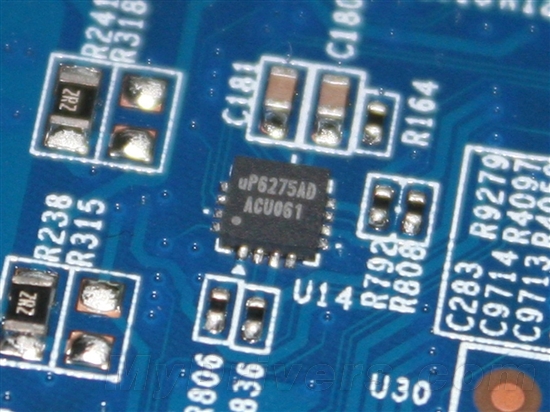

uPI出品的uP6257AD相路转换芯片

要用到的就是上图所示的这款uPI出品的uP6257AD相路转换芯片。在核心供电部分，共使用了三颗uP6257AD芯片，核心供电主控芯片将供电信号传递到每颗芯片上，可以实现2相转4相的PWM信号输出，再经过每相供电的驱动IC进行调节，从而控制各项供电的开关，最高可以实现全负载12相供电。

显存供电

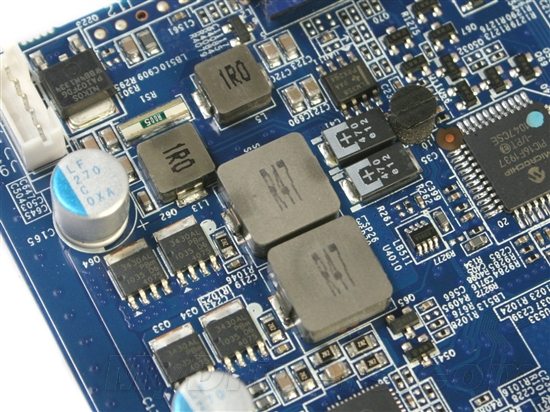

两相显存供电安置在PCB右下角，每想供电同样采用1上2下3颗LFPAK封装的Mosfet，各搭配1颗R47贴片式电感。

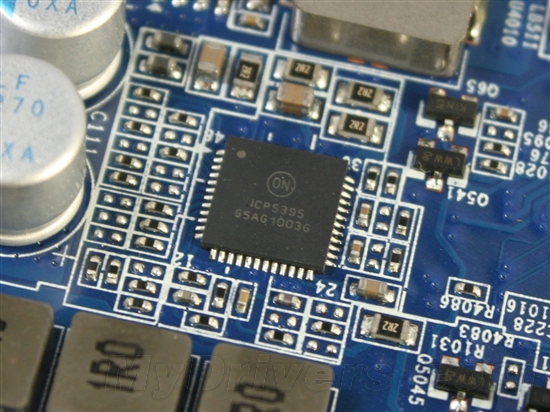

安森美NCP5395 PWM主控芯片，主要用来控制两相显存供电

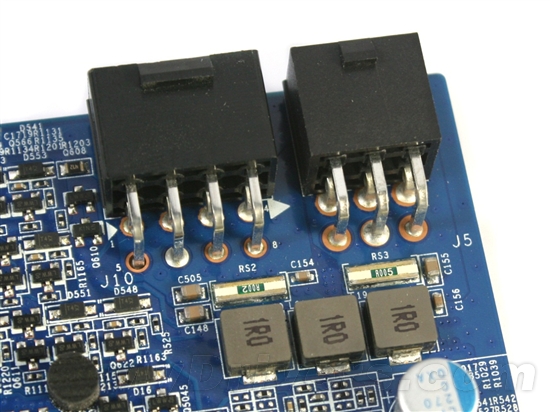

供电电路输入端采用了三颗1RO扼流电感，起到稳压作用

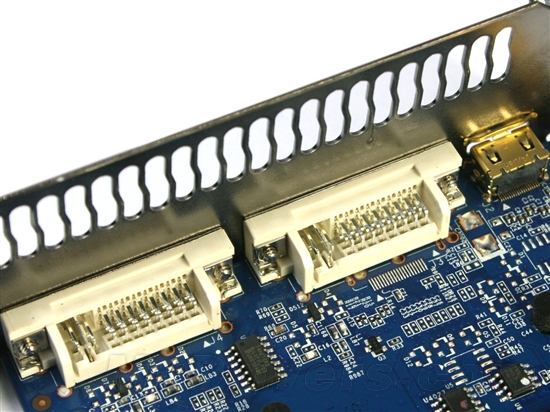

输出接口并未采用全封闭处理

输出接口出人意料的采用了半封闭处理，这里不禁想问一句：全封闭接口需要增加很多成本吗？
