名副其实超公版 技嘉GTX 580 SOC简介

虽然几乎所有显卡品牌都曾推出过GeForce GTX 580显卡，但多数都是公版贴牌产品，抑或依然沿用公版的P1261 PCB方案（或者小幅修改）更换第三方散热器之类，真正称得上超公版的着实为数不多。在国内众多品牌的GTX 580中，也不外乎华硕Matrix GTX Platium、微星N580GTX Lightning、索泰GTX 580至尊版等几款可以获此殊荣。当然，还有我们今天要测试的技嘉GV-N580SO-15I。

技嘉自显卡品牌重归大陆市场之后，依照产品档次对旗下产品重新进行了系列划分，比较知名的就是超耐久（UDV）系列以及主打高端的超级超频（SOC）系列。SOC系列主要针对顶级硬件玩家，除了拥有出色的超耐久用料以外，还都以默认高频率、优秀的散热系统以及强悍的超频能力最为卖点。按照技嘉的说法，每一款SOC系列产品都采用了独家的金手套（GPU Gauntlet Sorting）技术，每颗GPU都经过精密的测试工序精挑细选而来，筛选机制非常苛刻，所以核心体质方面都没得说。

技嘉GV-N580SO-15I

很明显，眼前这款技嘉GV-N580SO-15I也是超级超频SOC系列的一份子，也是目前最强的一款型号，在发布许久之后终于来到了评测室。没有华硕的雍容华贵，没有微星的锋芒四射，没有索泰的霸气侧露，在技嘉低调的外表下，除了855/4100MHz的预设频率、风之力WindForce 3X散热系统、12+2相供电这些表面看起来还算光鲜的配置外，我们还能从这款超公版GTX 580身上获得哪些惊喜呢？一起来看看吧。

低调的华丽 技嘉GTX 580 SOC外观图赏

实话说，拿到这款技嘉GV-N580SO-15I之后，笔者并没有为之外观所动。虽然跟之前见过有一定关系，但除了显眼的3风扇散热器之外，显卡表面看起来并没有非常惹眼。不得不说，技嘉在外观方面相比其它几家，表现相对低调了些。

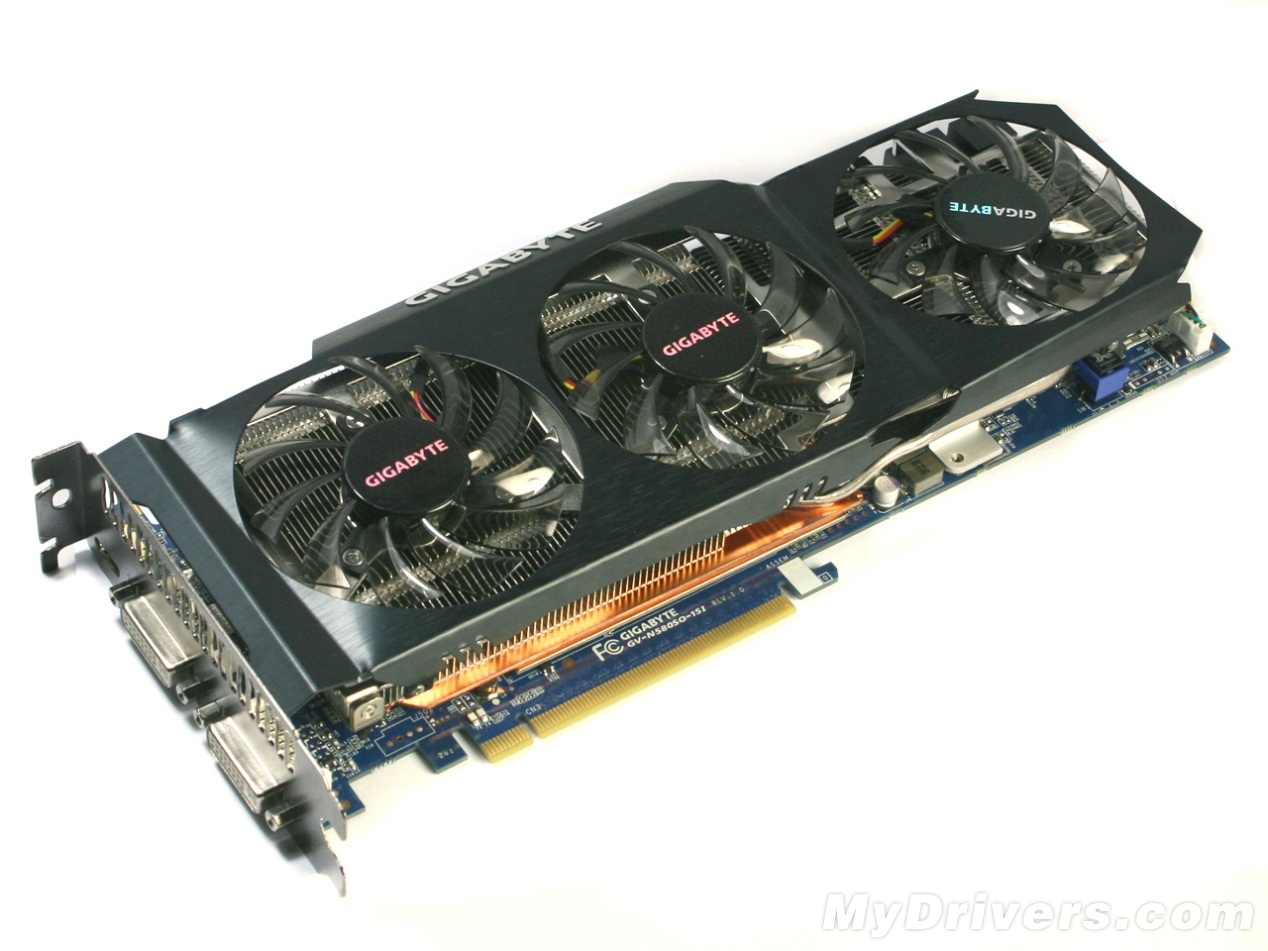

显卡正面视图

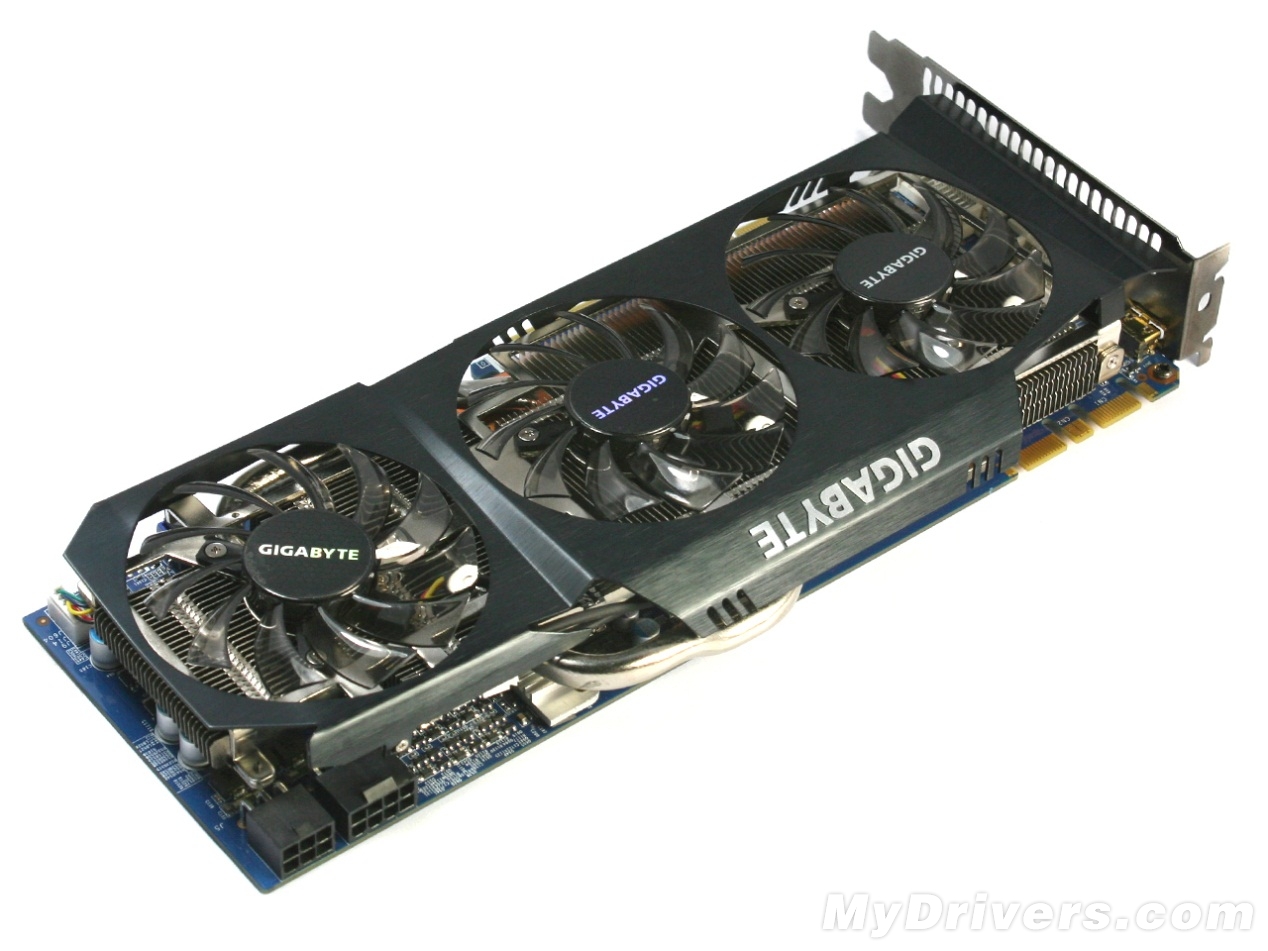

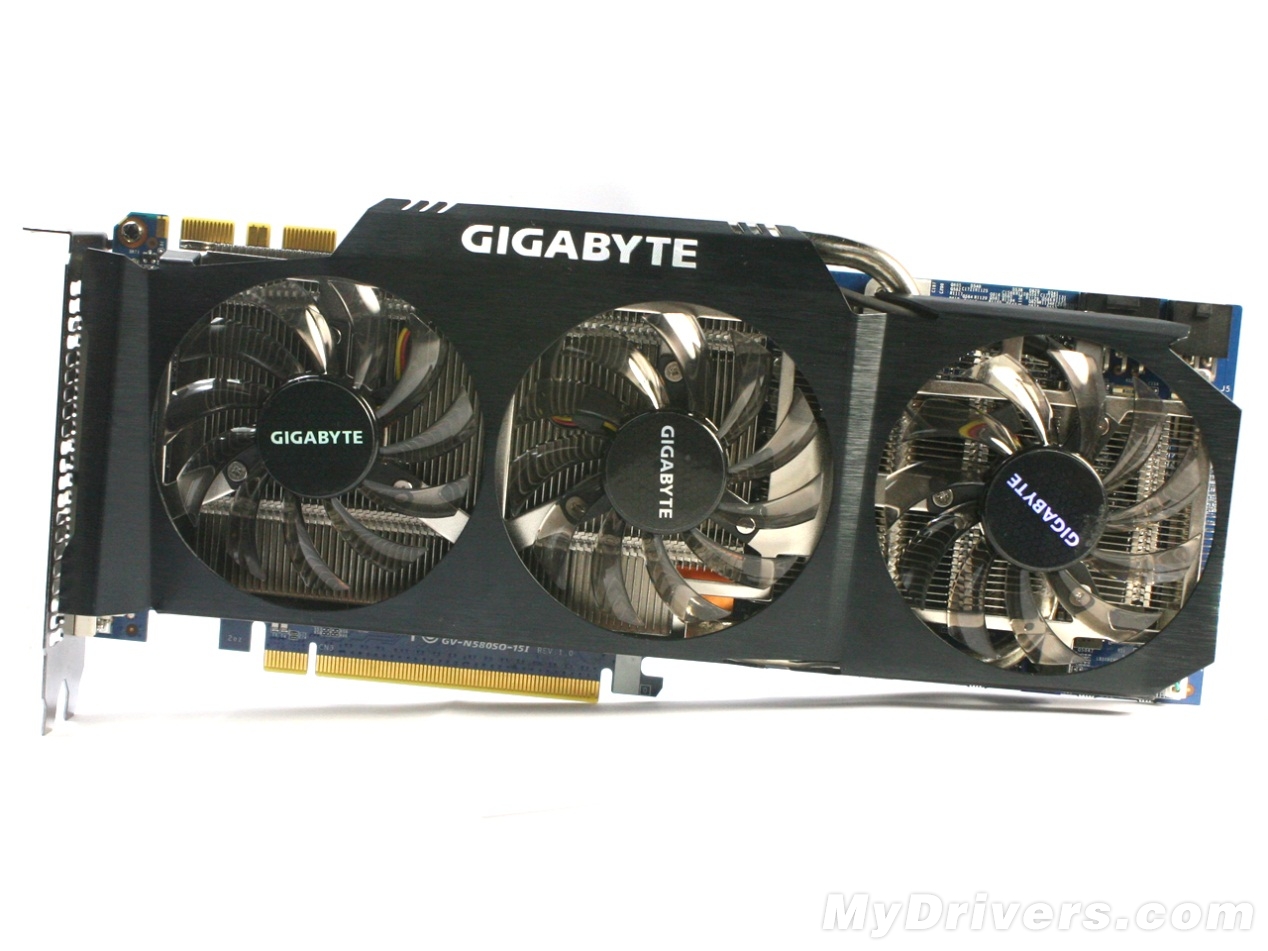

在经过改良之后，技嘉自主研发的“风之力”WindForce 3X散热系统被装备到了这款GTX 580显卡身上，散热器采用了“外排式倾斜”设计，开放式散热，配备3风扇双热管。墨黑色金属导风罩与湖蓝色非公版PCB搭配相得益彰，低调却不失档次。

显卡左侧视图

显卡右侧视图

显卡整体长度为27.9cm左右，比公版GTX 580稍长了一些。另外，由于散热器厚度设计控制非常不错，所以整卡也仅需占用两个插槽位而已，和一般的中低端显卡相当，相比很多GTX 580“巨无霸”们要纤瘦许多了。当然，这样也更方便组建SLI多卡并联系统。

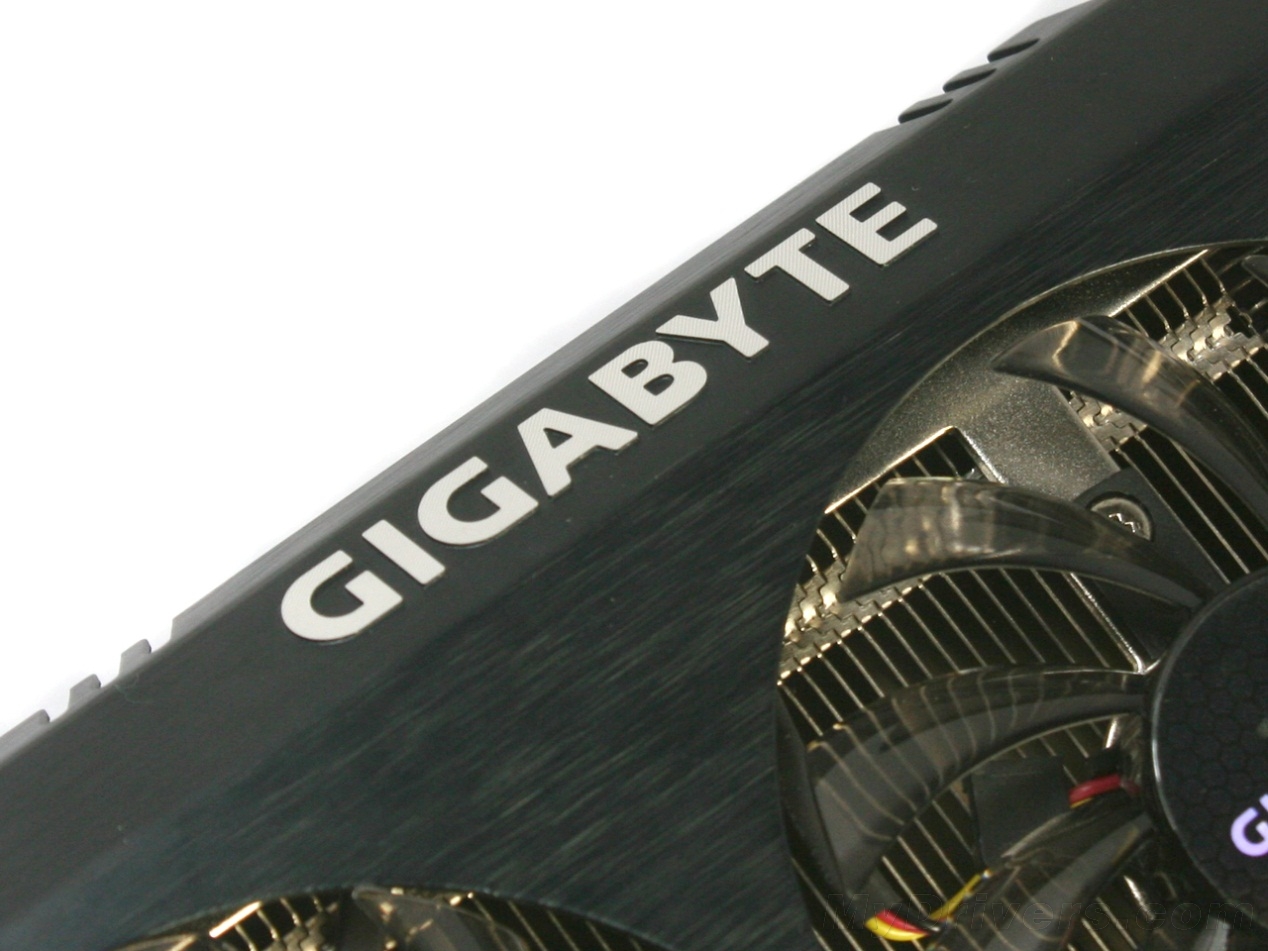

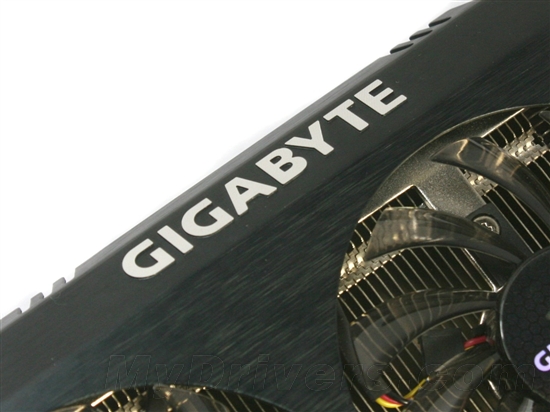

技嘉Logo

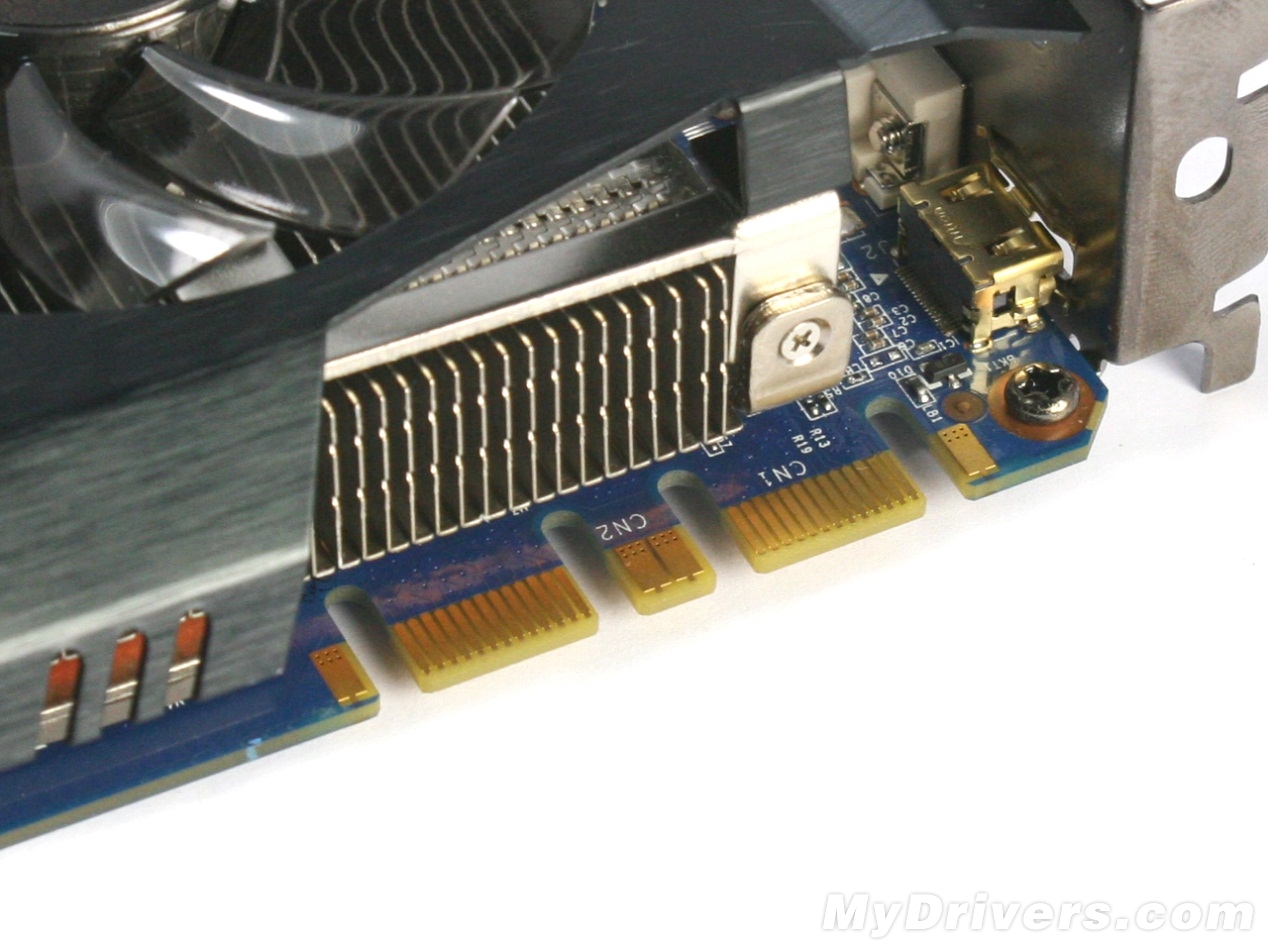

SLI金手指，支持多卡并联

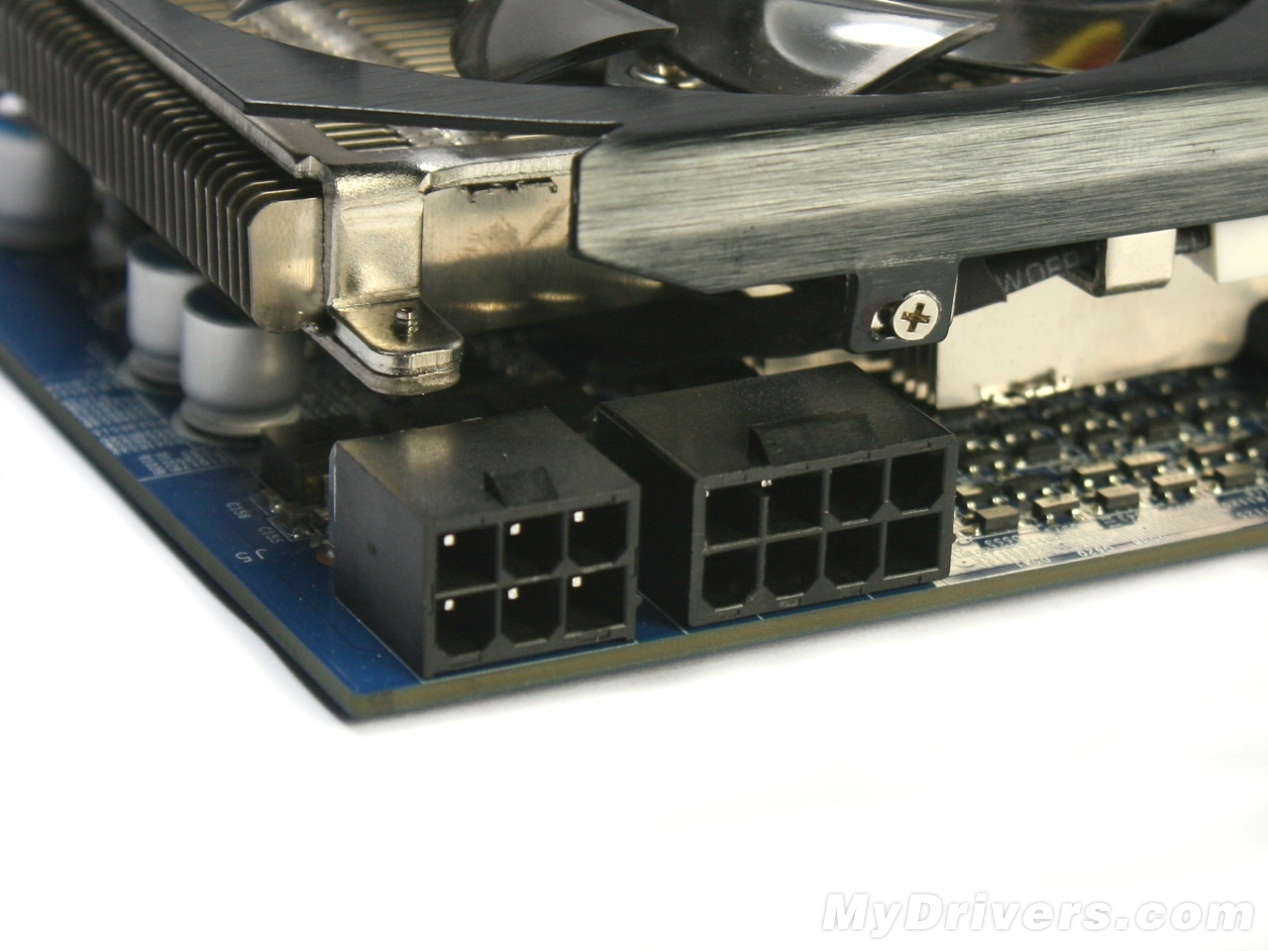

6pin+8pin外接供电接口

采用和公版GTX 580一样的6pin+8pin外接供电确实有些出人意料，要知道不少高端GTX 560 Ti都采用了这个配置，而超公版GTX 580也都非常一致的采用双8pin外接供电保证显卡极限超频下的供电充足，这里不知道为何技嘉如此设计。当然，理论上来说，即便是6pin+8pin外接供电，应付GTX 580 244W的TDP也足以够用，至于超频潜力，我想PCB供电电路的设计以及散热系统的影响来的更大。

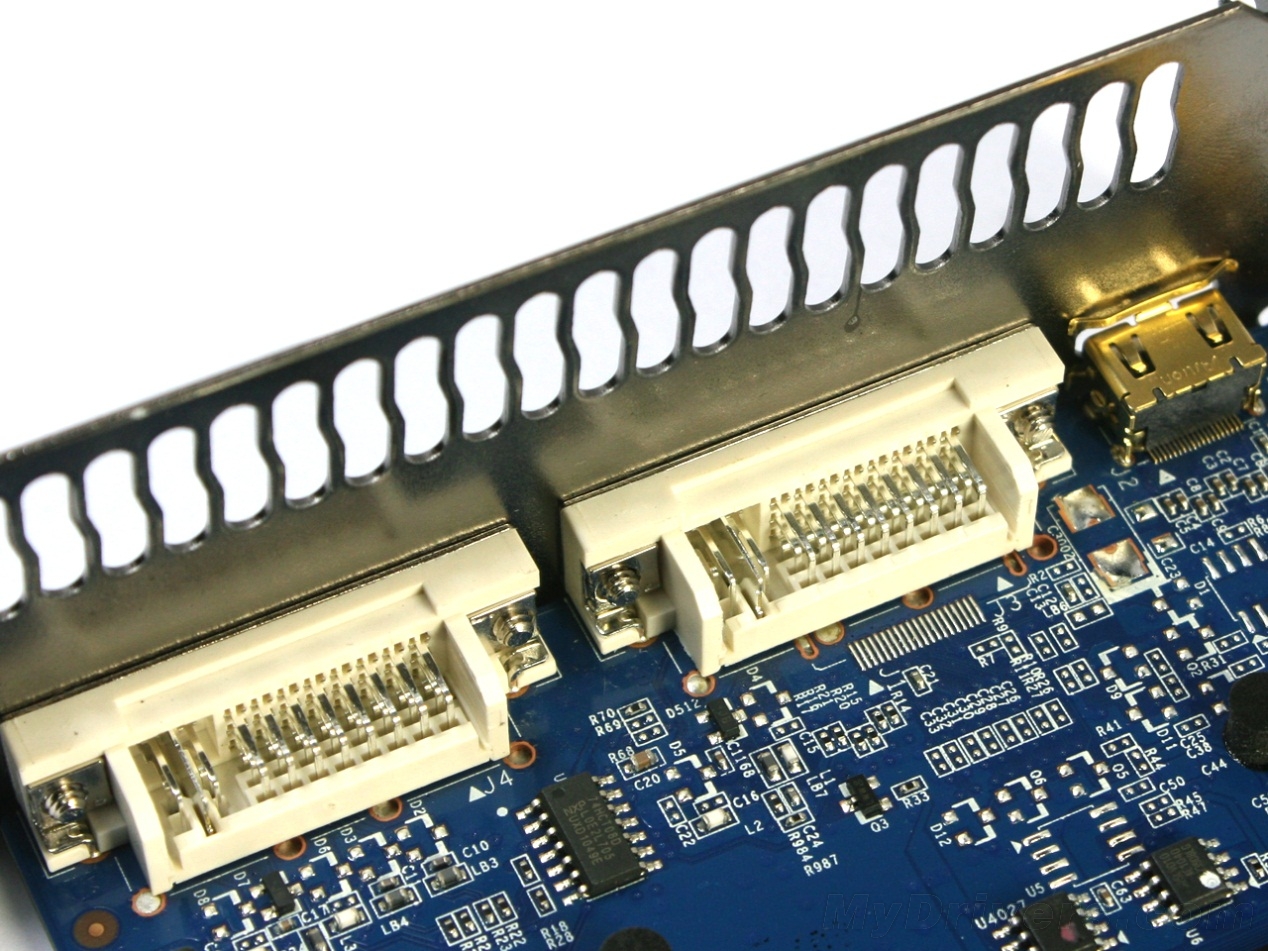

双DVI+Mini-HDMI接口

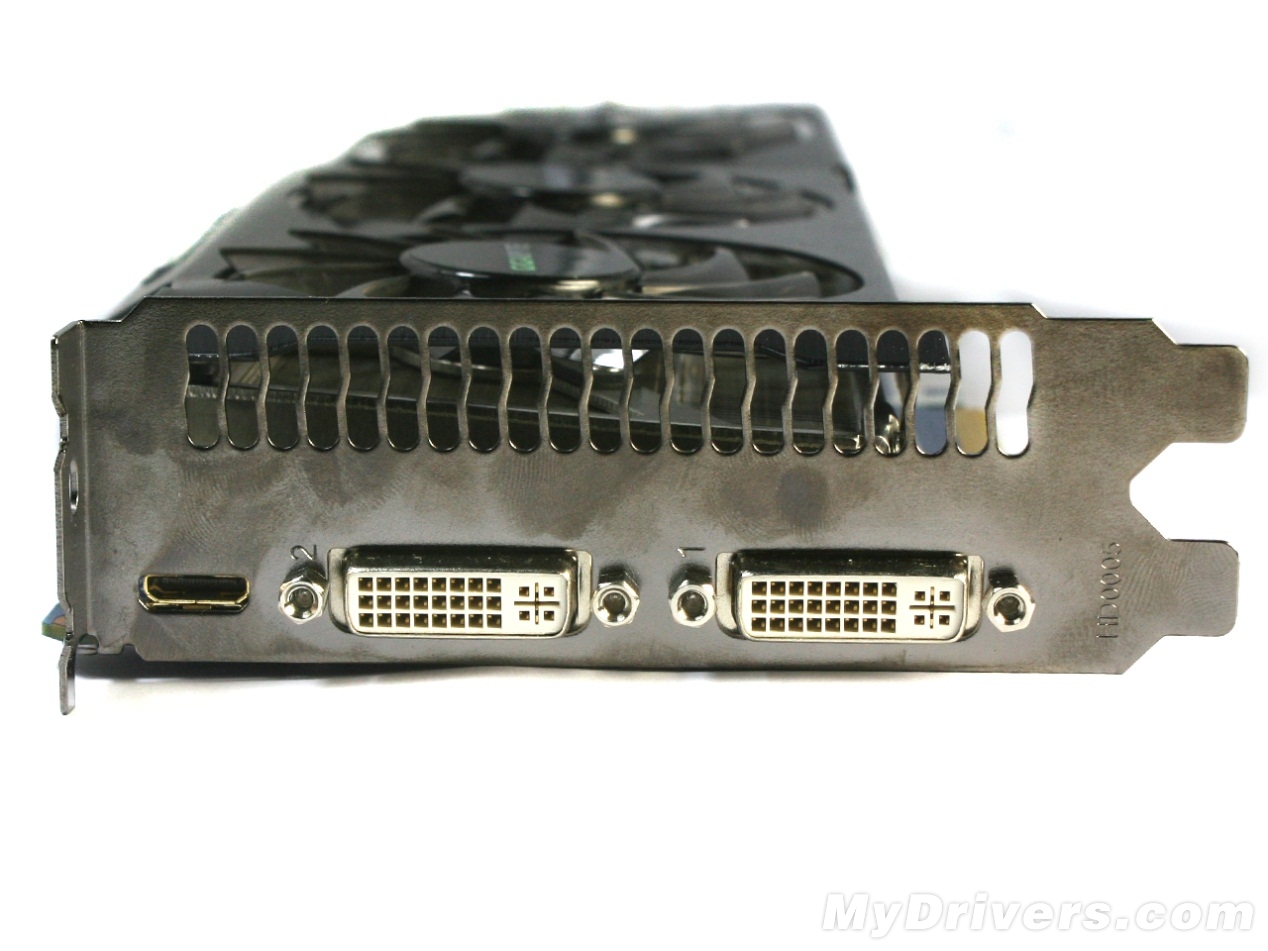

输出接口就没太多可以说的地方了，依然是N卡常见的双DVI+Mini-HDMI接口组合，挡板部分经过镀镍处理，可以抗氧化生锈。

豪华12+2相供电系统及PCB特色解析

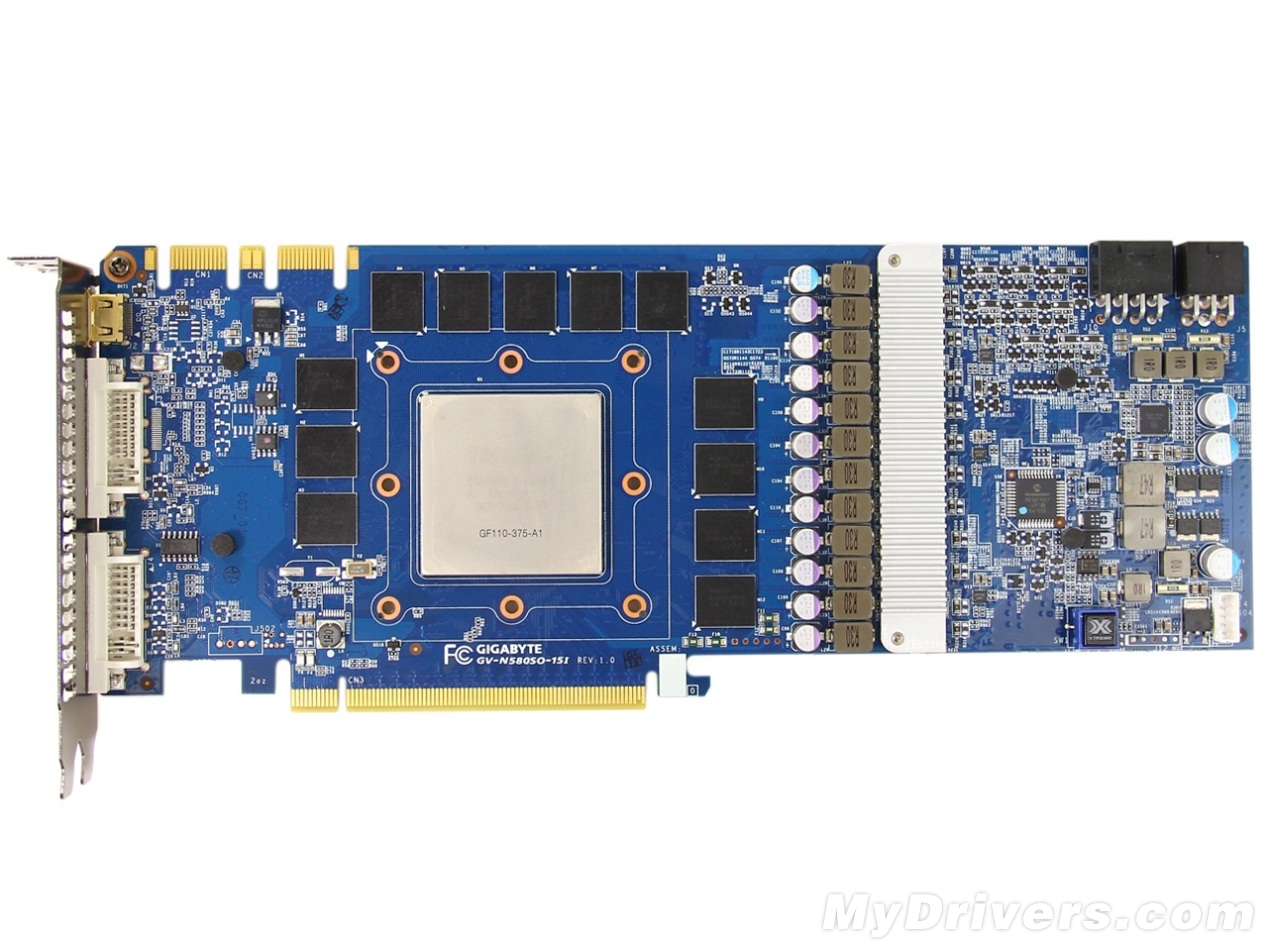

PCB正面

拿掉散热器后，PCB就一览无余了。既然号称是超公版，堆料设计再所难免，而且诸如华硕、微星、索泰几家莫不如此。以往技嘉在SOC系列上一贯喜欢下血本，这次当然也不会吝啬。在长度并不算出众的PCB中排满了密密麻麻各种各样的元器件，基本上能够利用的空间都利用上了，发热量比较大的Mosfet部分也安装了辅助散热片。哦，对了，虽然表面上看不出来，这款PCB 依然采用技嘉的超耐久两倍铜技术打造的，对降低PCB的温度和电阻大有裨益。

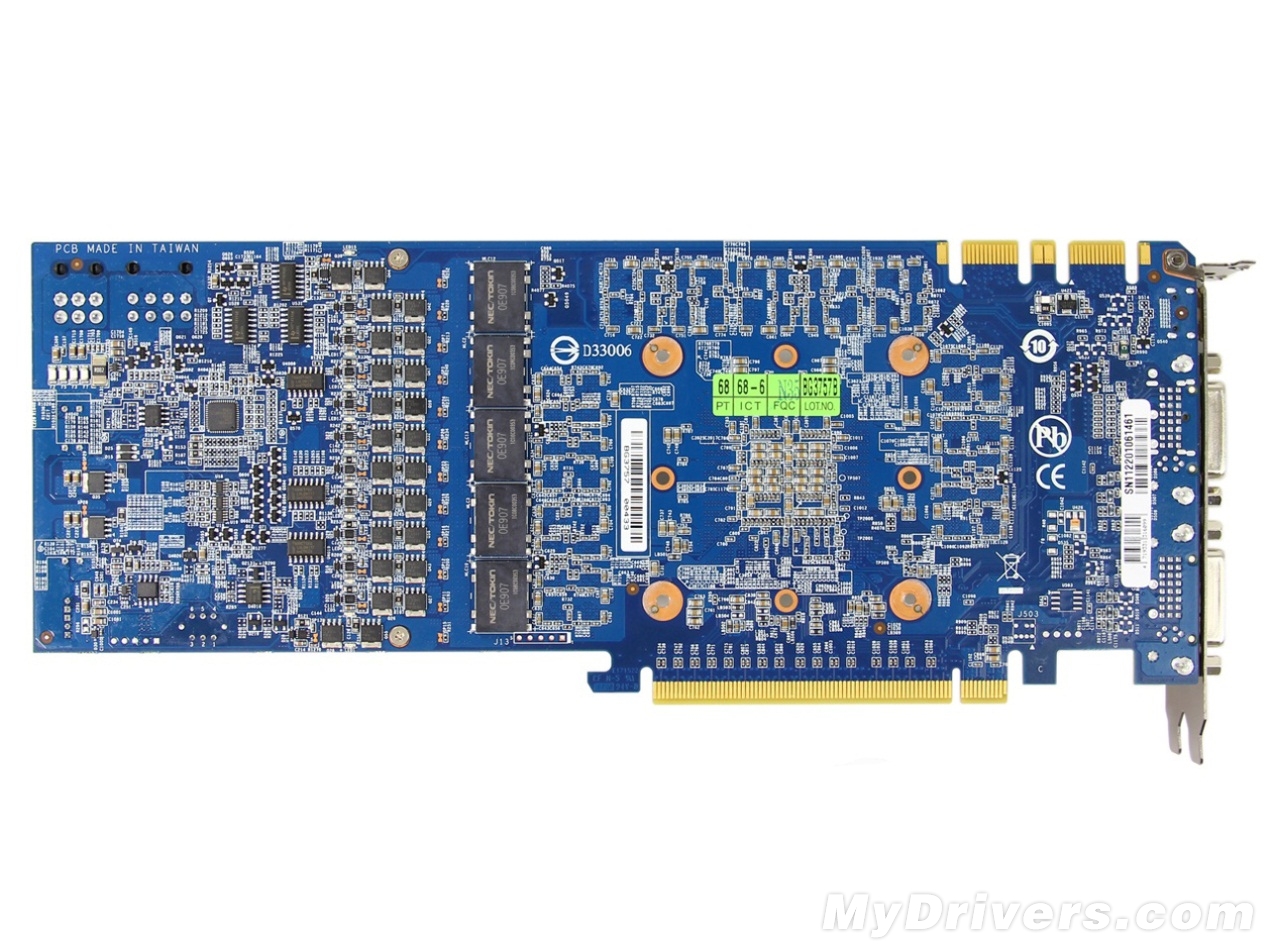

PCB背面

显然，对于一款采用如此多供电元件的GTX 580来说，PCB正面那点空间实在是难以够用，背面自然也要充分开发。可以看到，在PCB背面最显眼的就是5颗NEC Proadlizer去耦电容，另外包括核心供电主控芯片和大部分Mosfet也都转移到“后方阵地”了。

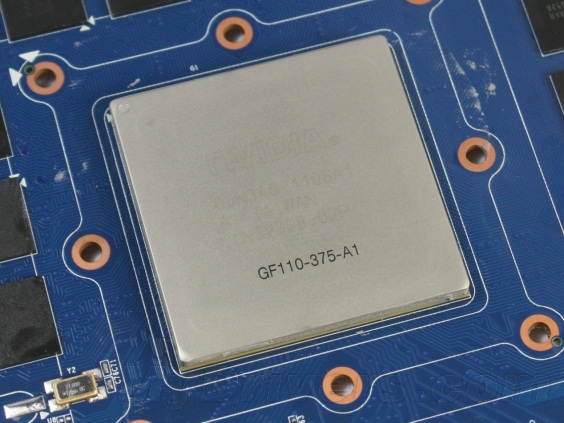

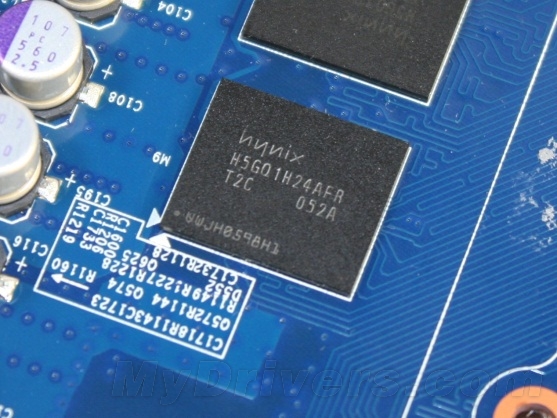

GF110核心和海力士0.4ns显存颗粒

作为NVIDIA桌面单芯旗舰的GF110核心我们已经相当熟悉了，内部集成多达30亿个晶体管，集成512个CUDA核心、64个纹理单元以及48个ROP光栅单元。公版卡默认核心频率为722MHz，这里预超频至855MHz，已经相当给力了。至于显存，则是来自海力士半导体的0.4ns GDDR5颗粒，正面12颗共同组成1536MB/384bit的显存规格，预设数据频率为4100MHz，稍高于公版的4008MHz，应该还有不小的超频空间。

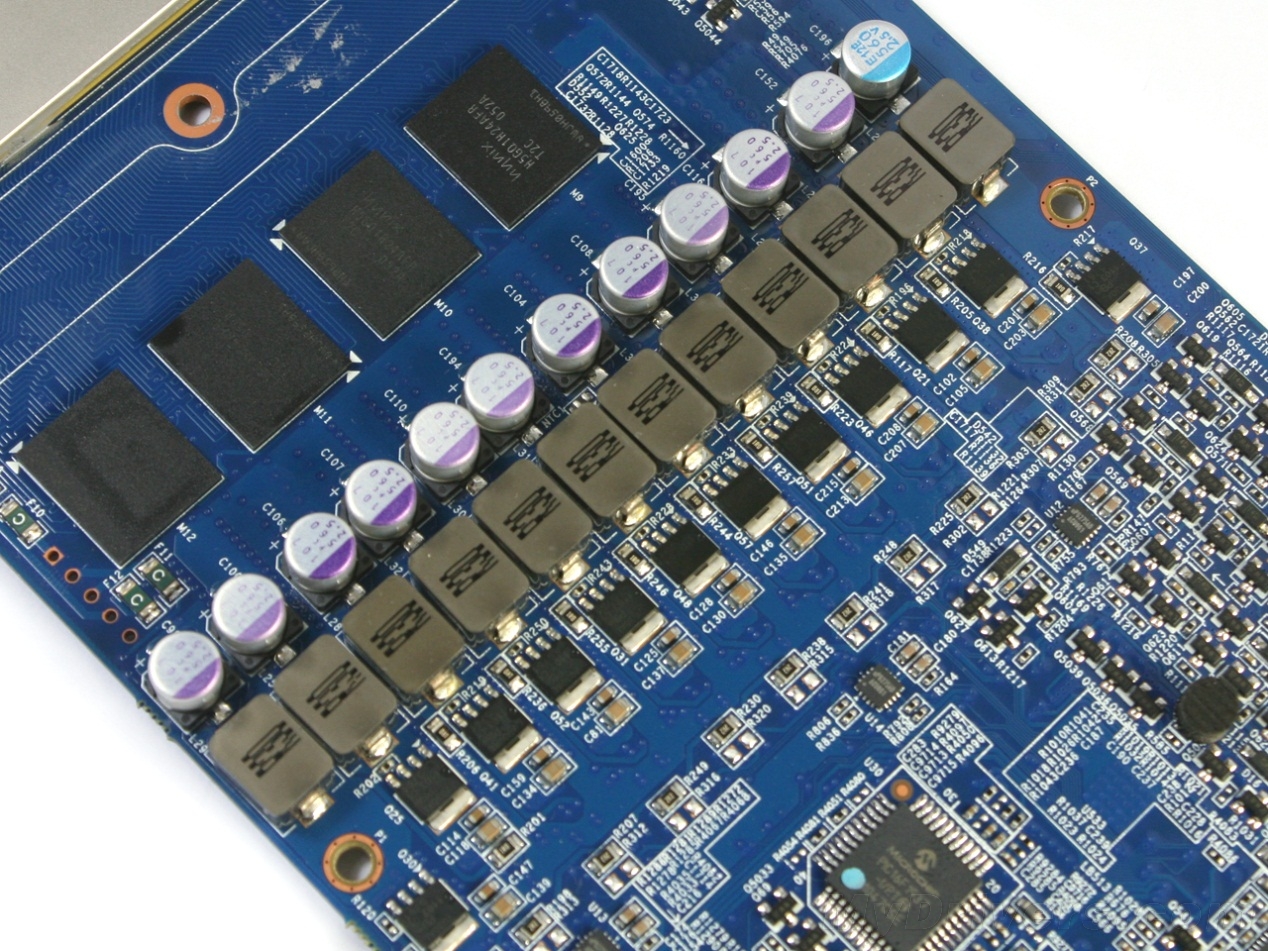

12相核心供电

既然主打超频，核心供电设计自然是重中之重。可以看到，PCB右侧12相核心供电一字排开，每相供电均采用1上2下3颗LFPAK封装的Mosfet以及1颗R30贴片式铁素体电感，另外还有1颗外置驱动IC，输入和输出电容则分别来自尼基康的以及三洋。

大量元器件都集中在PCB背面

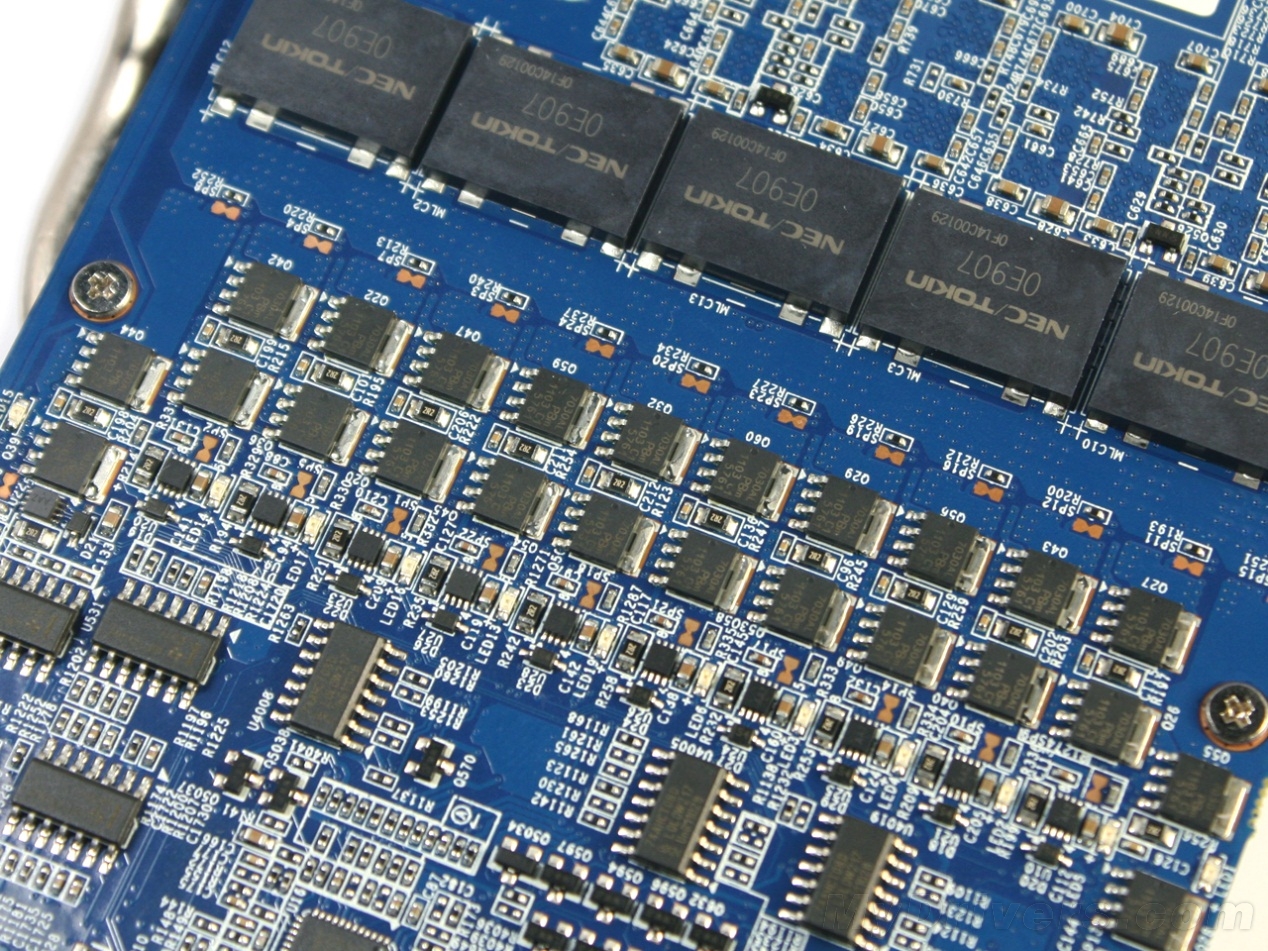

三分之二的Mosfet都安置在PCB背面，5颗NEC Proadlizer去耦电容也为核心供电保驾护航。相比普通固态电容，去耦电容拥有低ESR值、发热量低、高频下更加稳定等优秀特性，对GPU的超频非常有帮助。

核心供电PWM主控芯片

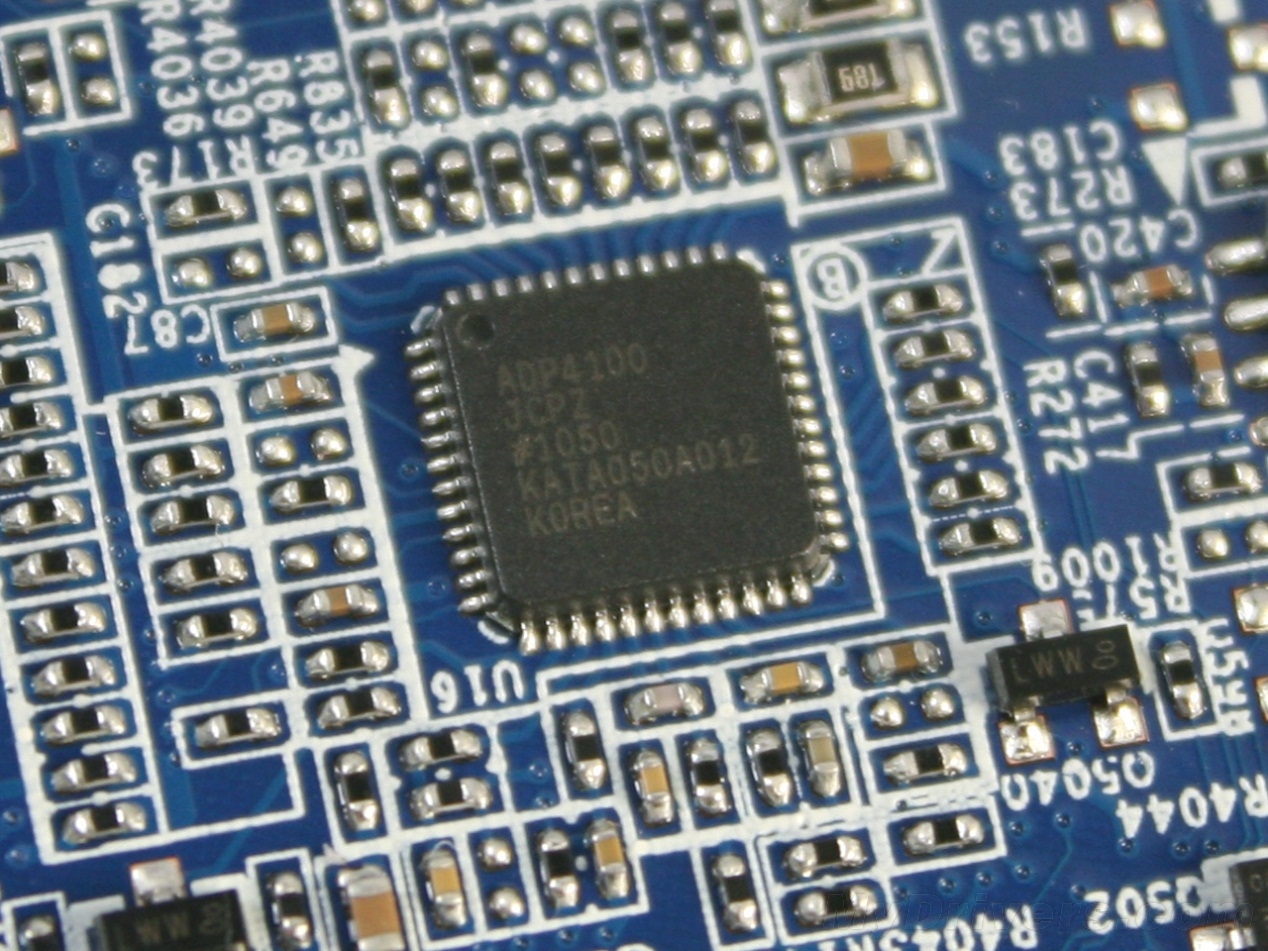

核心供电主控芯片采用了安森美的ADP4100芯片，符合VRD11.1供电标准，可以根据处理器的PSI（Power Status Indicator，电源状态侦测）机制，根据GPU的负载状态，实时切换关闭部分供电回路相位数，同时对核心工作频率进行调节，以达到节能的目的。不过这项节能功能需要搭配技嘉配套的OC Guru软件才能实现，还能利用PCB上的LED灯实时显示切入的供电回路相数，非常方便玩家简测显卡的负载状况。

不过经查询发现这款芯片最高支持6相供电，那么技嘉是如何实现12相供电的呢？

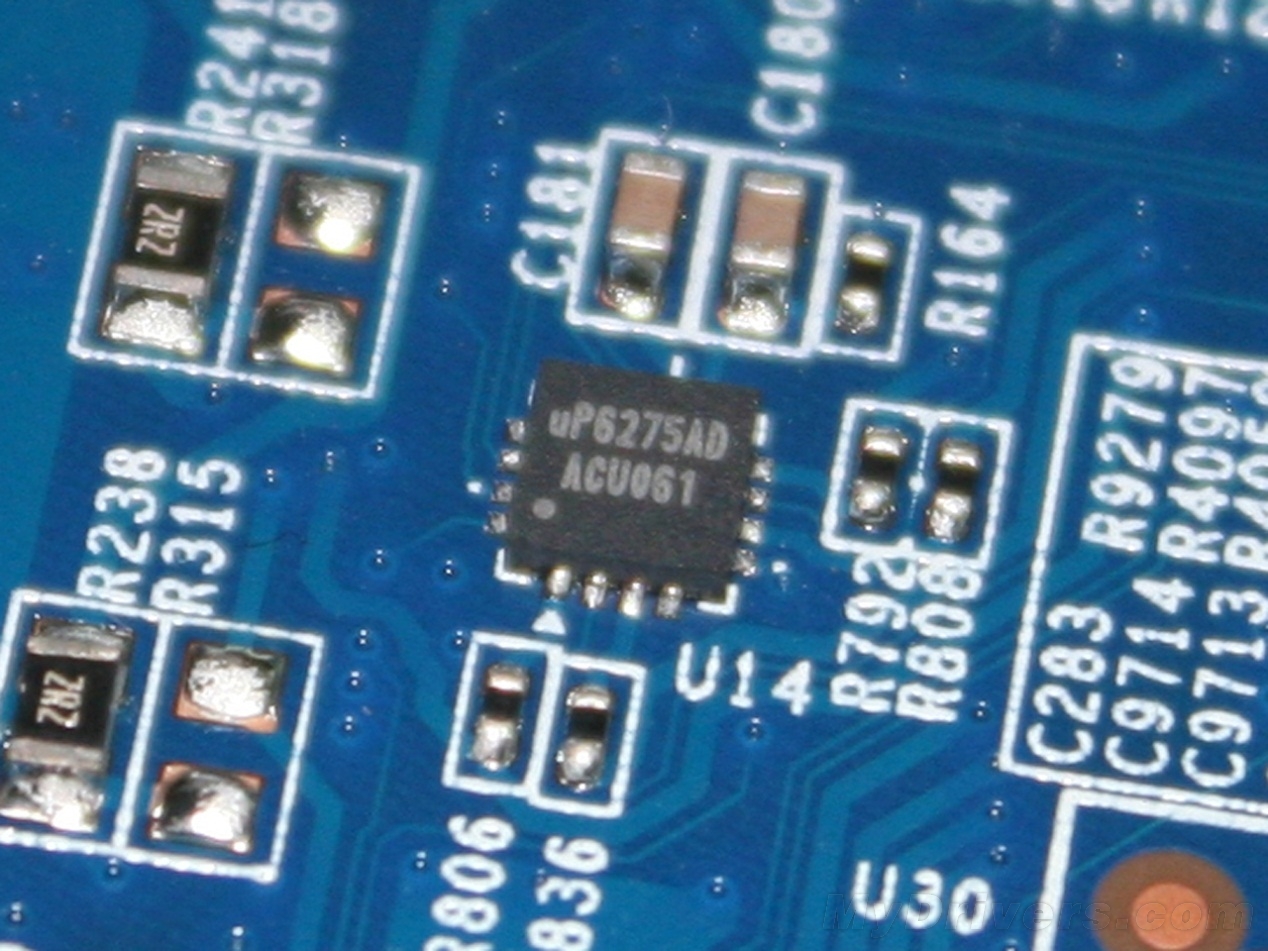

uPI出品的uP6257AD相路转换芯片

要用到的就是上图所示的这款uPI出品的uP6257AD相路转换芯片。在核心供电部分，共使用了三颗uP6257AD芯片，核心供电主控芯片将供电信号传递到每颗芯片上，可以实现2相转4相的PWM信号输出，再经过每相供电的驱动IC进行调节，从而控制各项供电的开关，最高可以实现全负载12相供电。

显存供电

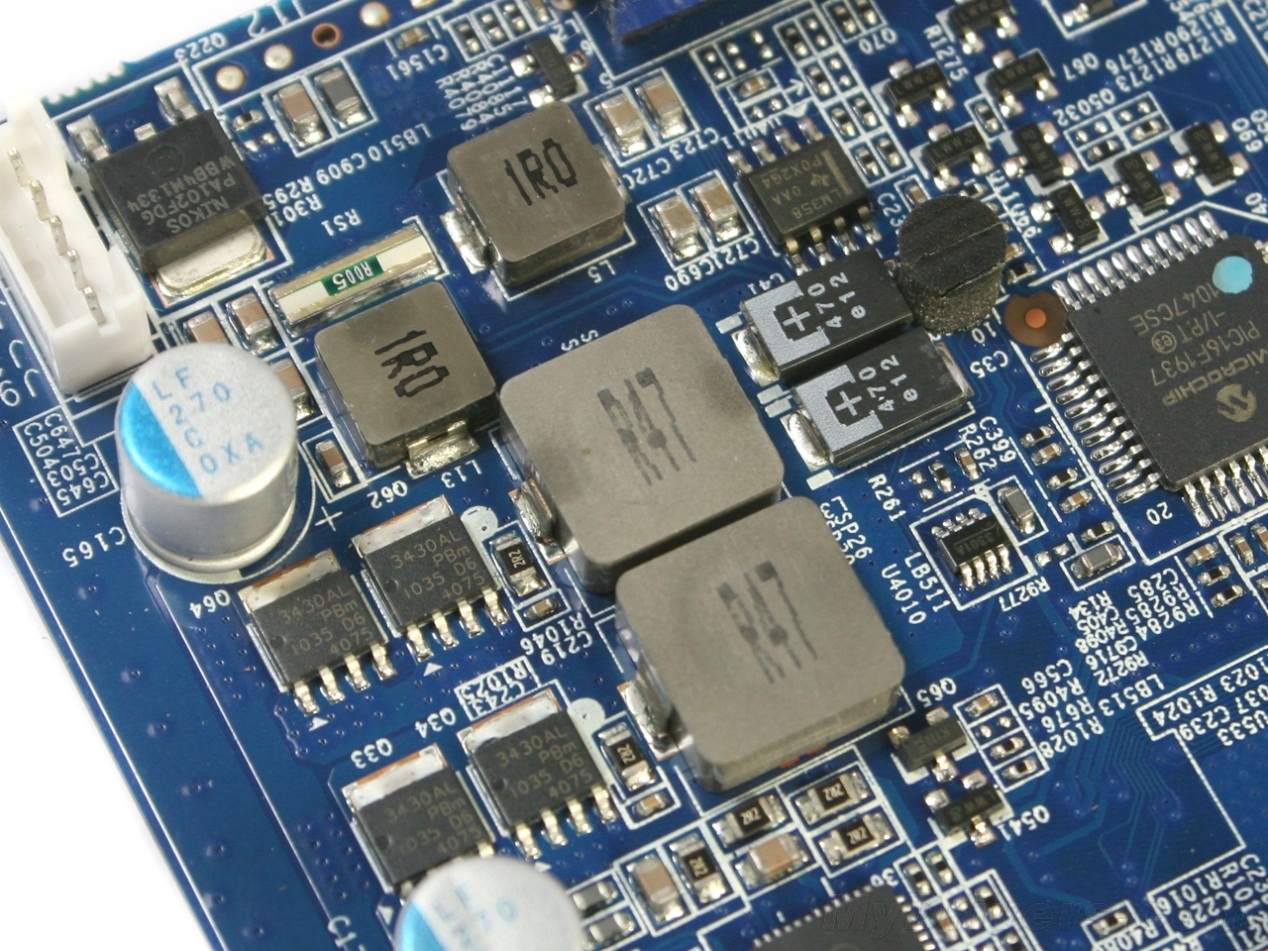

两相显存供电安置在PCB右下角，每想供电同样采用1上2下3颗LFPAK封装的Mosfet，各搭配1颗R47贴片式电感。

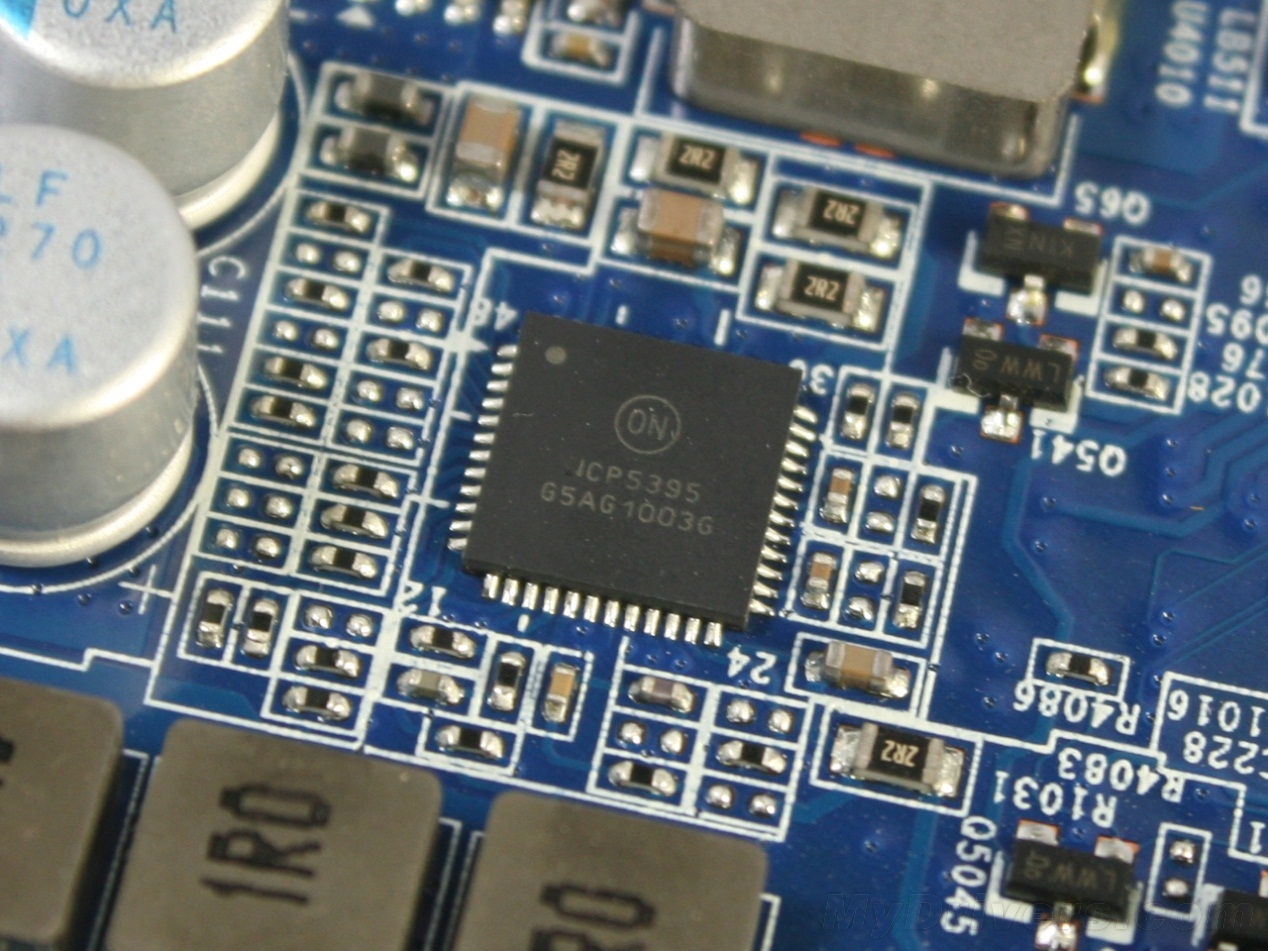

安森美NCP5395 PWM主控芯片，主要用来控制两相显存供电

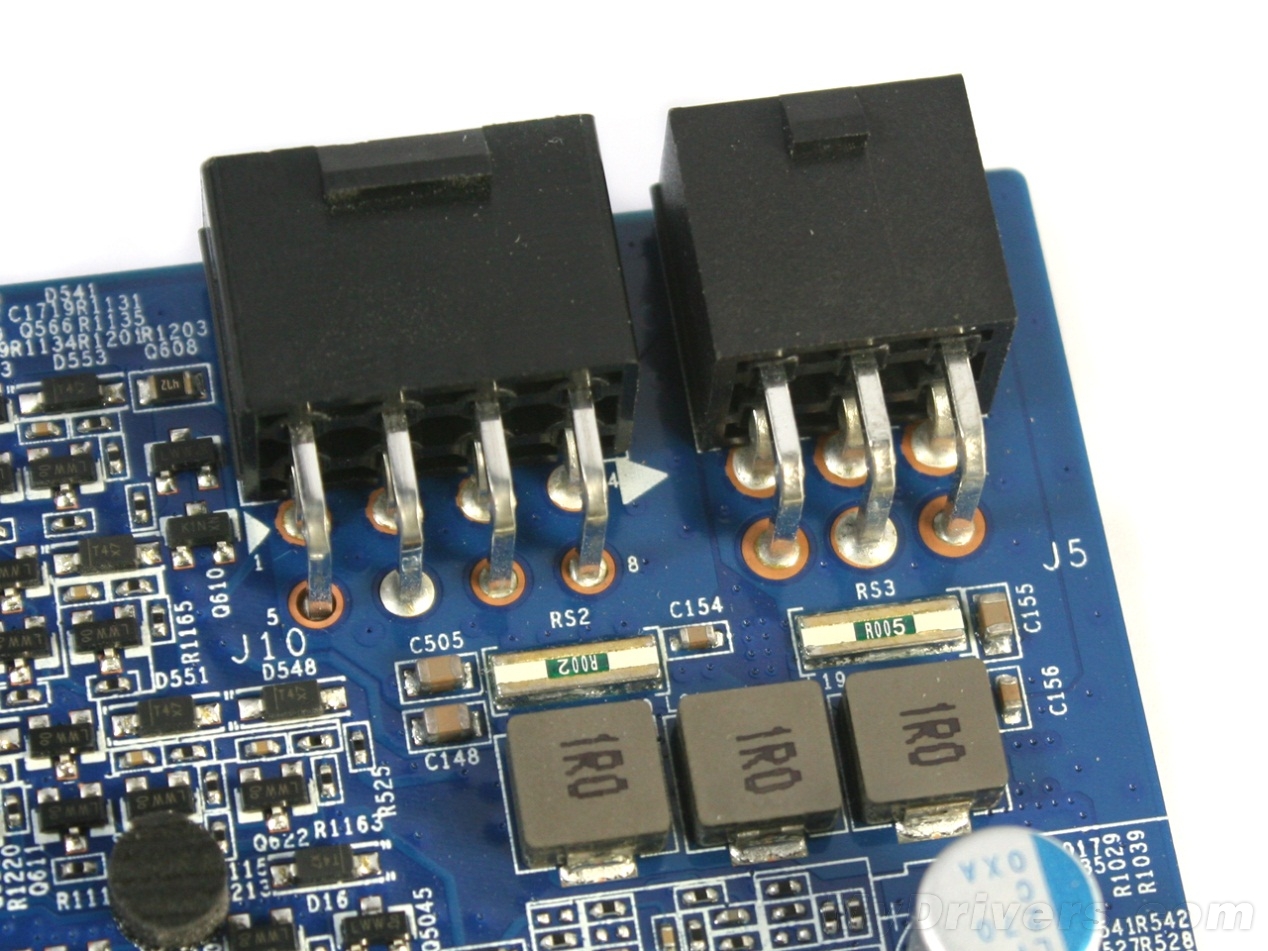

供电电路输入端采用了三颗1RO扼流电感，起到稳压作用

输出接口并未采用全封闭处理

输出接口出人意料的采用了半封闭处理，这里不禁想问一句：全封闭接口需要增加很多成本吗？

实时相位调节及核心供电LED灯展示

LED灯电路的大量三极管

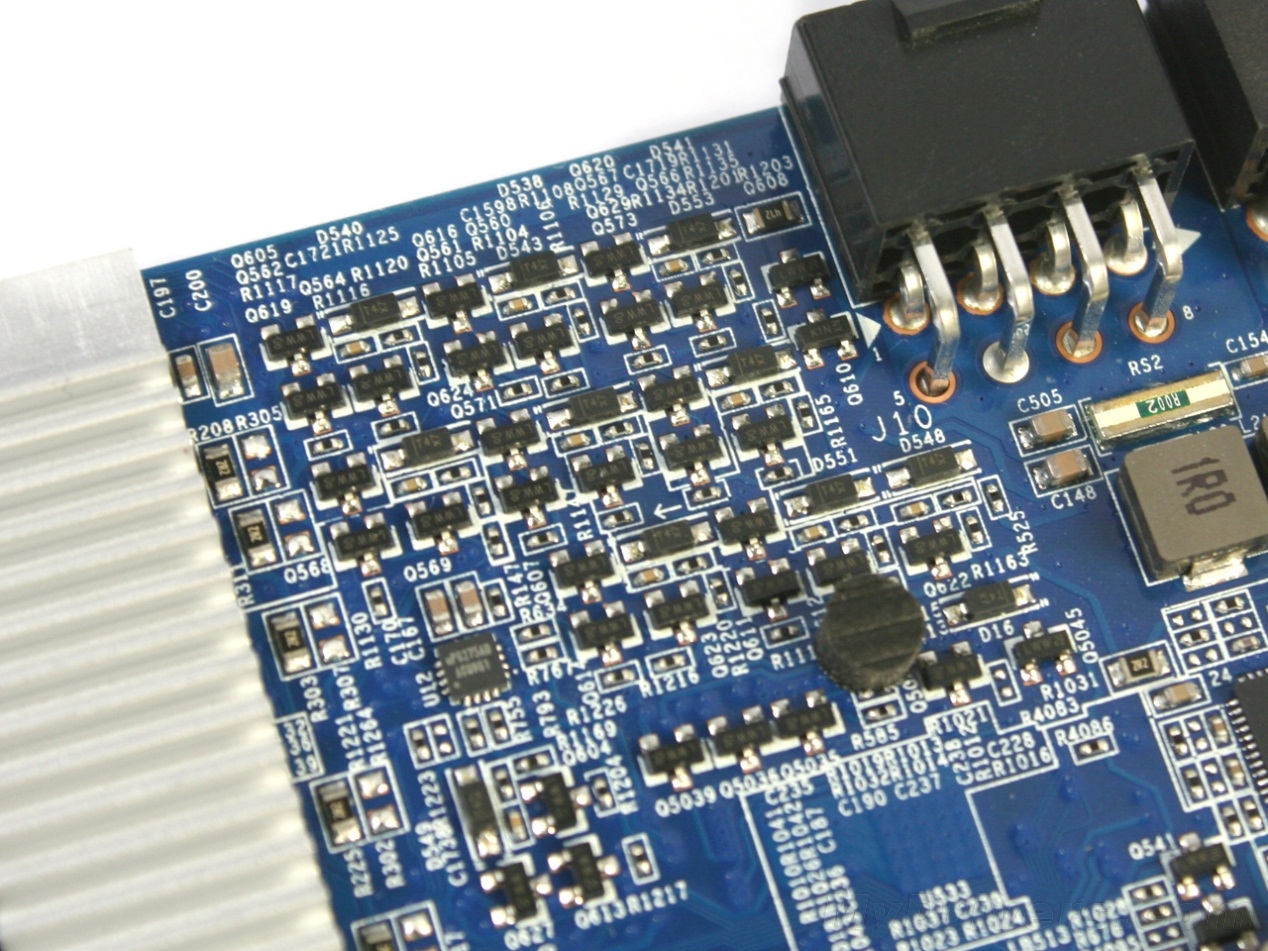

在6pin+8pin外接辅助供电接口附近，安置了数颗三极管，看似很威武。不过，这些三极管电路跟核心或者显存供电并没有什么关系，主要是用于组成控制PCB背部LED开关电路的。

这颗最大的芯片是用来控制LED灯的

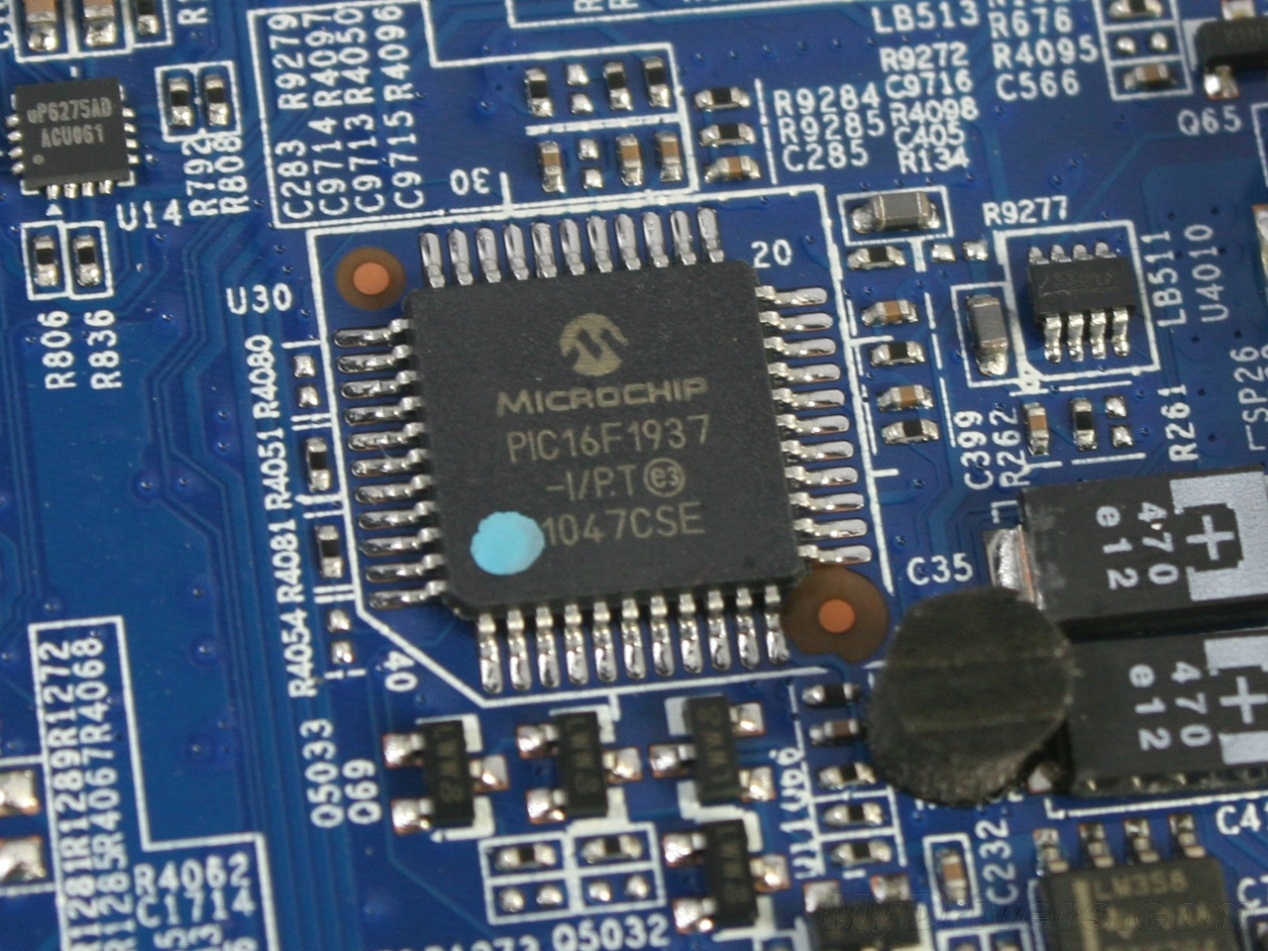

MICROCHIP PIC16F 1937芯片，配合上面的三极管电路，来控制LED灯的开关。和节能功能一样，这些实时的LED灯显示要配合技嘉专用的OC Guru软件才能实现，如果不使用该软件就无法实时显示供电相数，无论是待机还是满载，背部的12相LED灯都会一直亮着。

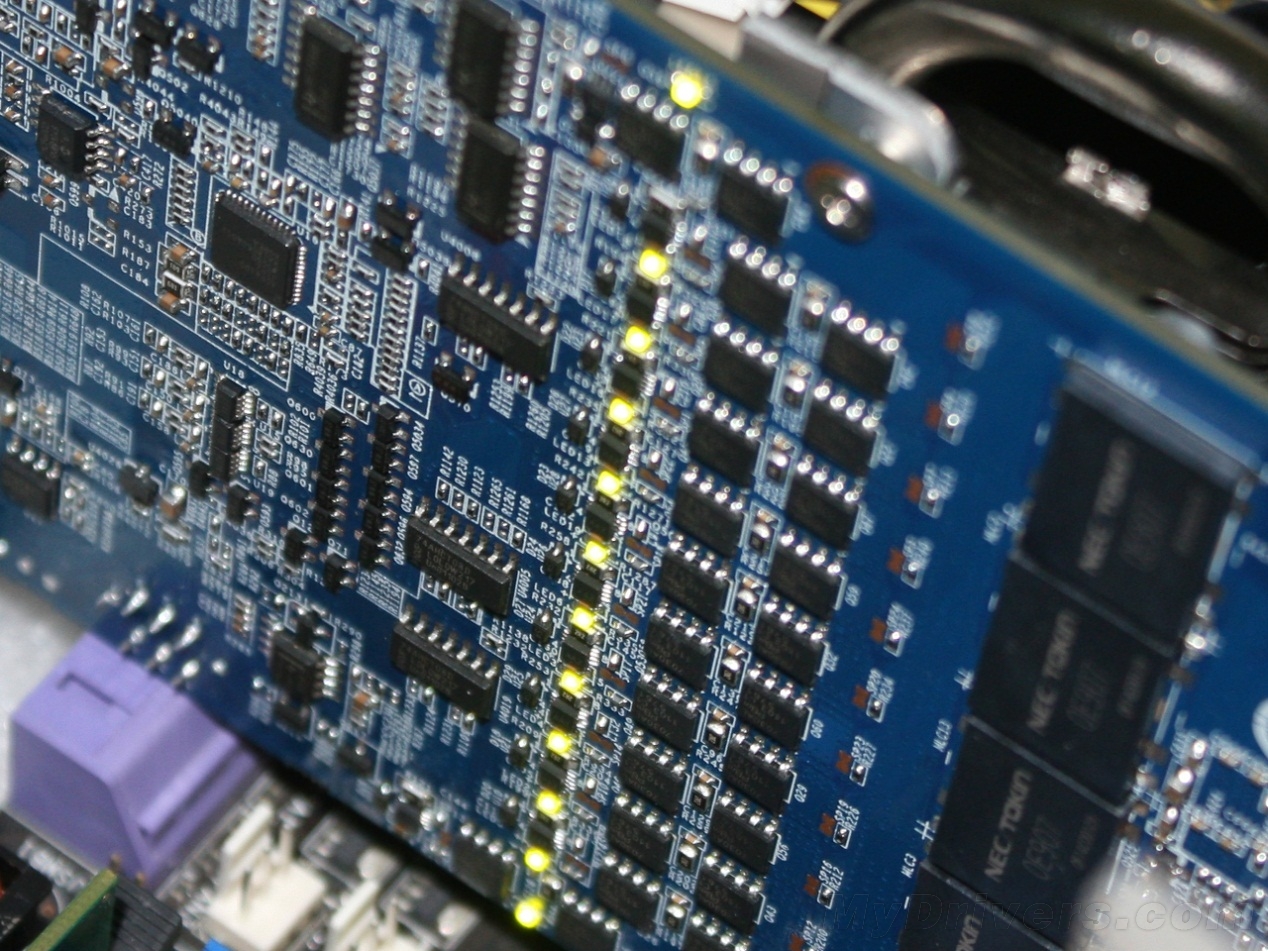

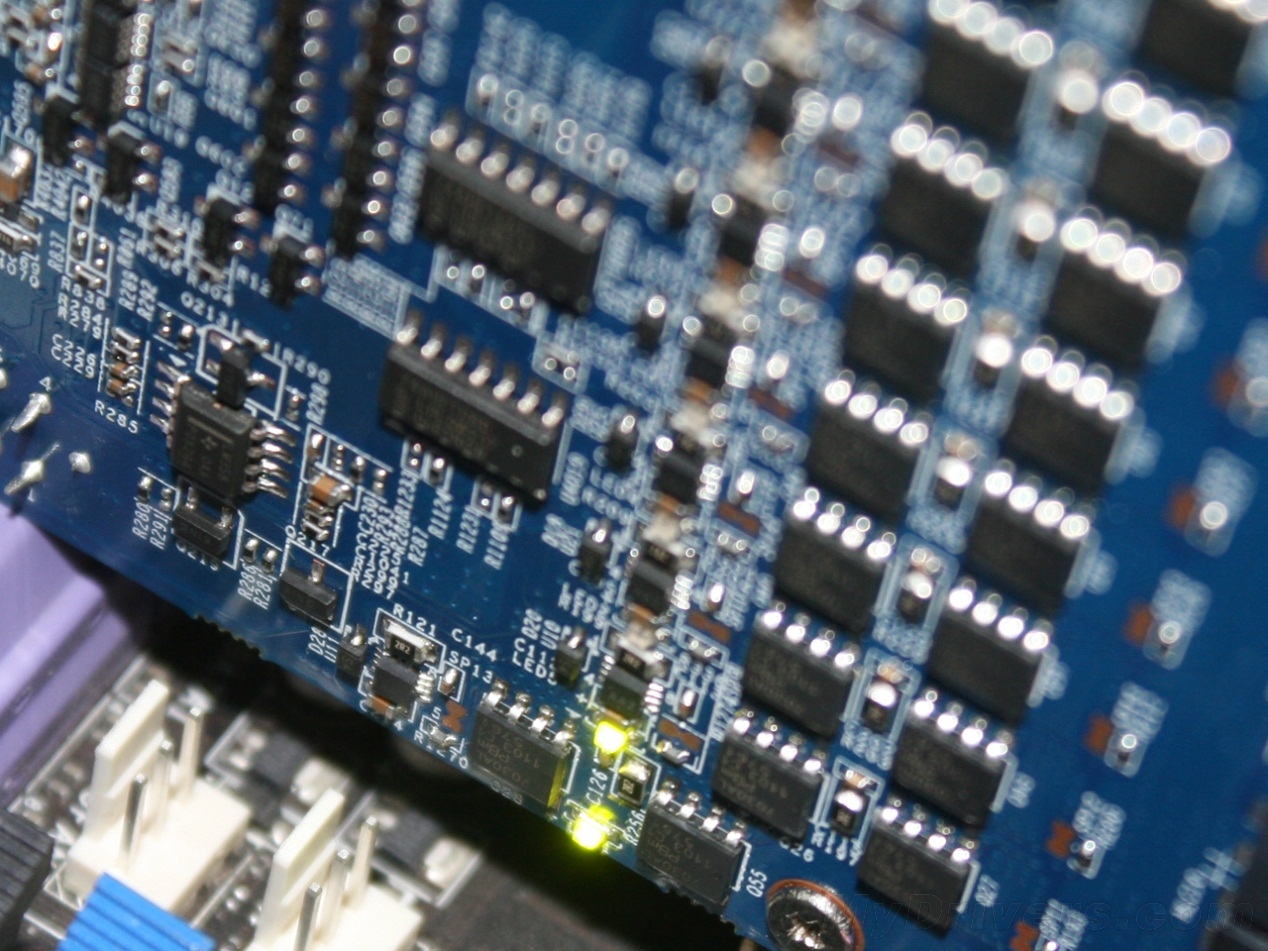

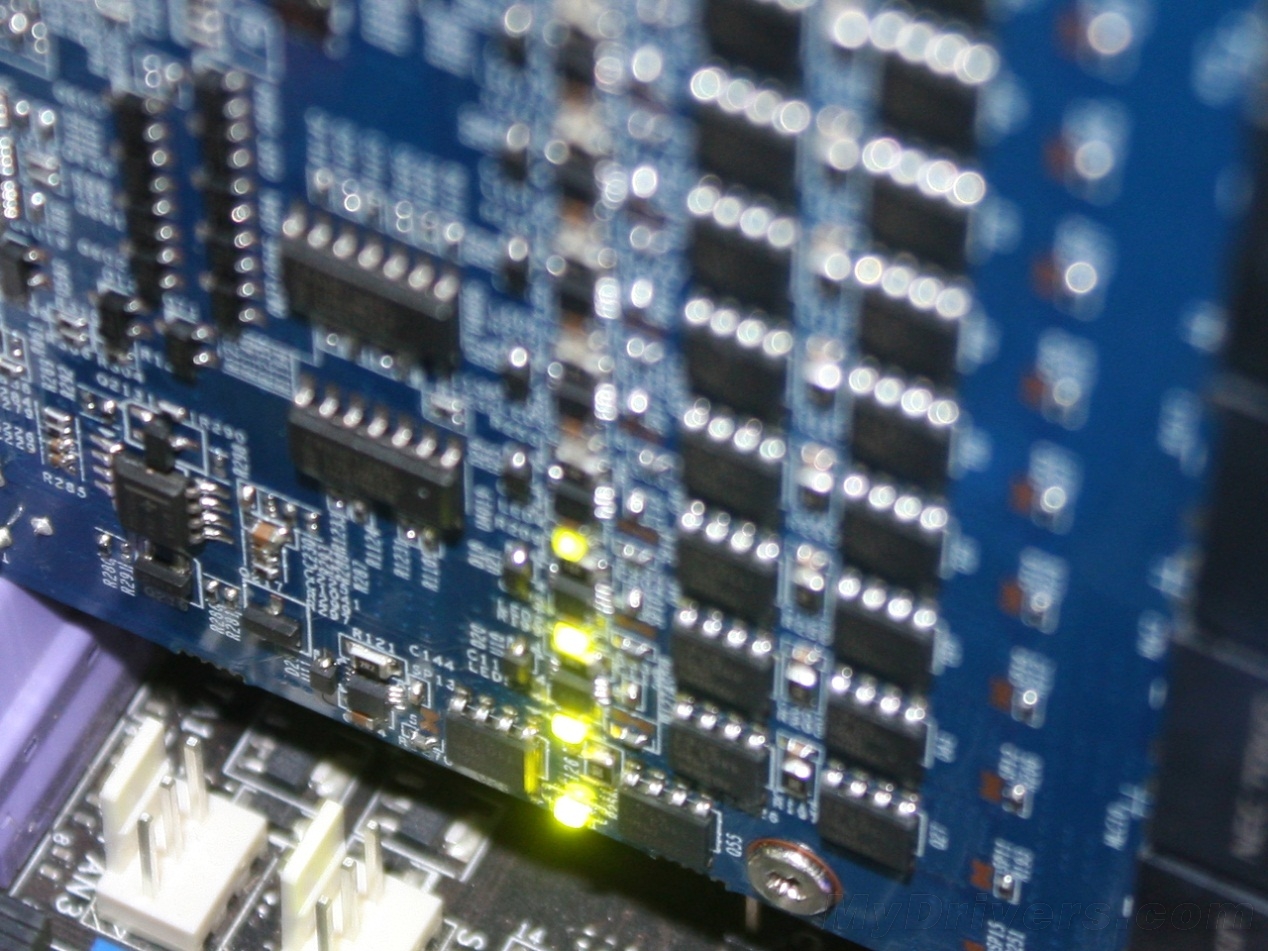

显卡待机状态下核心仅有2相供电介入，背部LED灯实时显示

低负载下部分启用部分供电，具体相数根据不同负载程度变化而变化

高负载及满载状态，12相供电全部开启

电压测量点

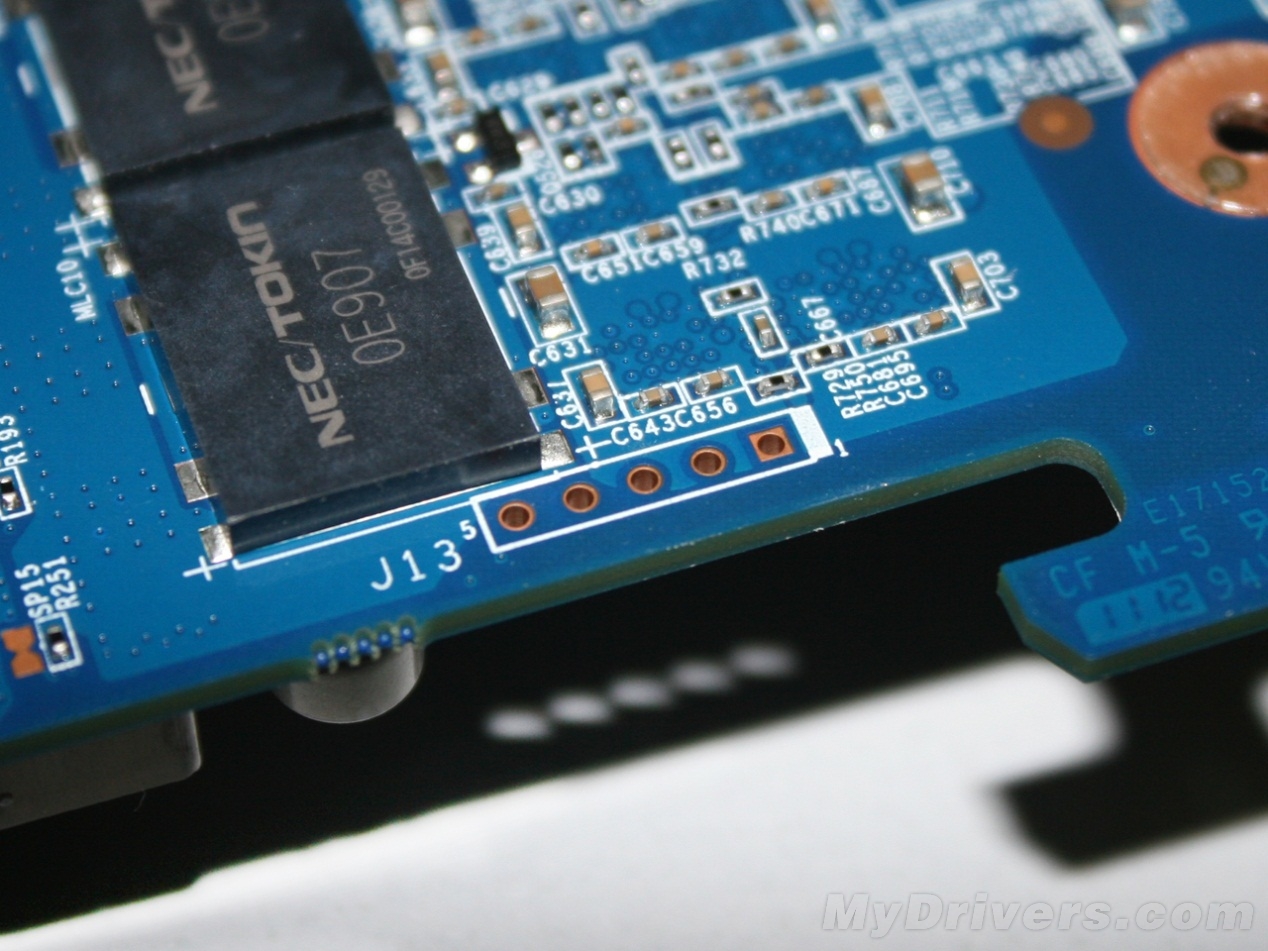

另外，在PCI-E插槽金手指附近还设计了电压测量点（很不起眼的位置，而且没有任何标识），从左到右可以分别测量GPU、GPU I/O、显存、PCI-E以及接地电压，这一点可能对普通用户来说没什么用处，但对于极限超频玩家来说还是非常有用的，可以随时监测各个部分电压，以便调整。只是这个位置实在是有些不便，非常贴近主板，如果北桥散热片过大的话就直接无法使用了。

XTREME双BIOS开关

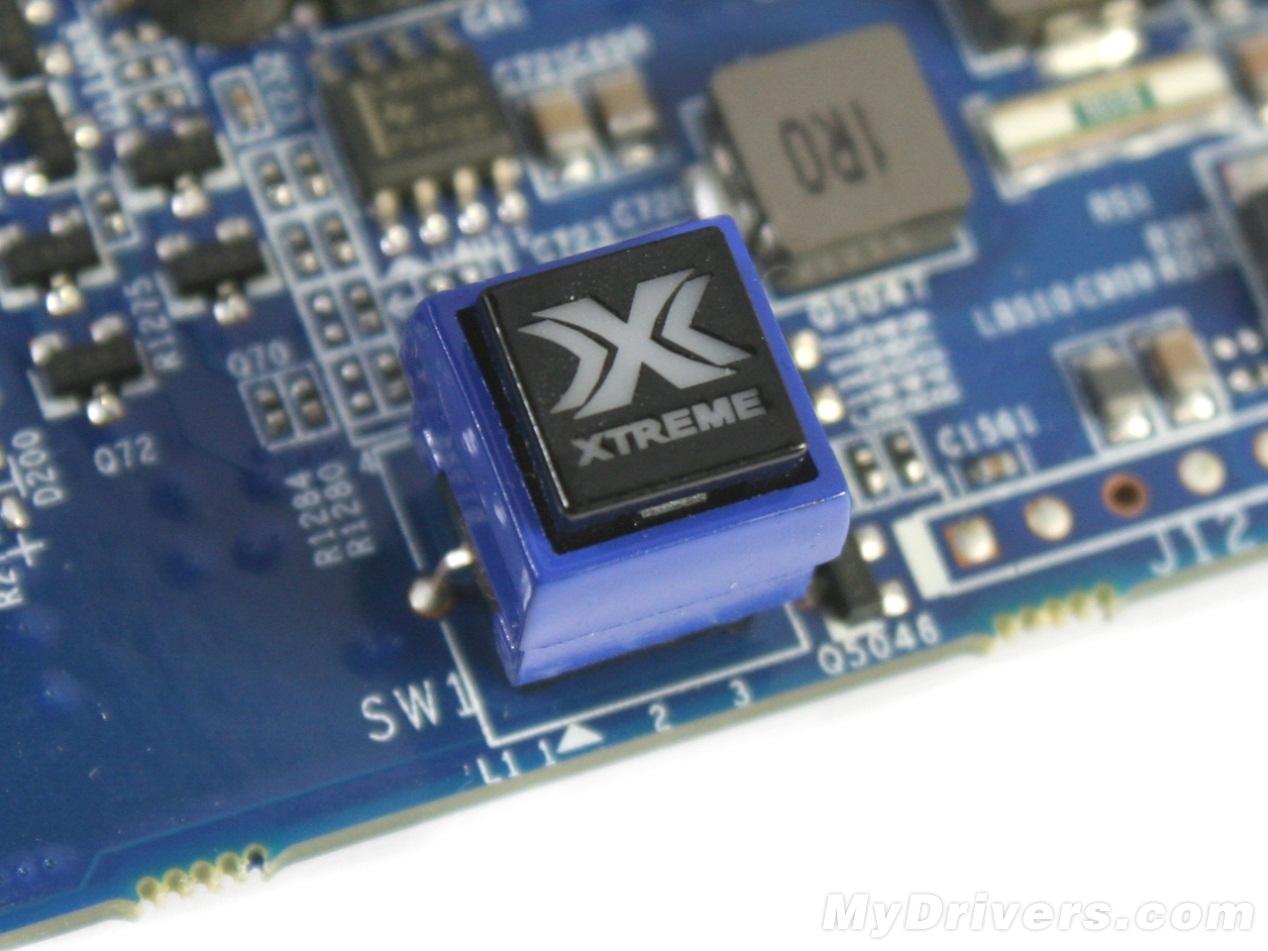

PCB右下角我们还看到了一个"XTREME"开关，肯定是和超频有关系的。不过，这个按键并非纯粹的超频开关，而是技嘉拥有的的极限超频双BIOS技术，可以在默认BIOS和超频BIOS之间切换，而且根据状态不同会显示不同的颜色。但是，我们验证后发现，显卡的两个BIOS频率都是855/4100MHz，需要液氮进行极限超频的玩家可以在“红色”状态进行完成，可以防止GPU在极低温度下出现的Cool bug。

正常状态下工作，蓝光显示

按下之后，超频BIOS启用，红光显示

外排式倾斜设计WindForce 3X散热介绍

从上代显卡到全新一代显卡，技嘉的“风之力”WindForce散热系统也进行了改良升级，而这款技嘉GV-N580SO-15I就采用了最顶级的“外排式倾斜设计”WindForce 3X散热系统，下面来具体看一下。

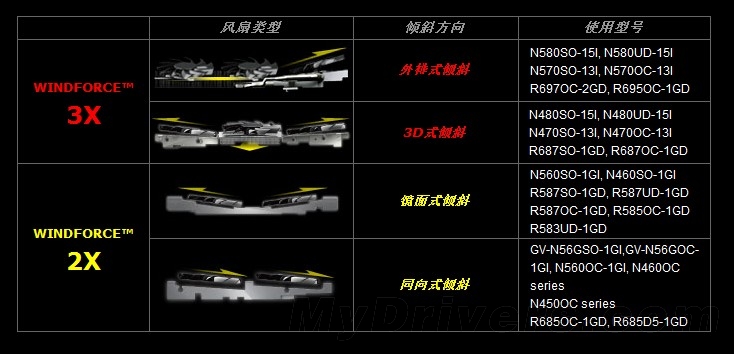

“风之力”WindForce散热系统对应型号

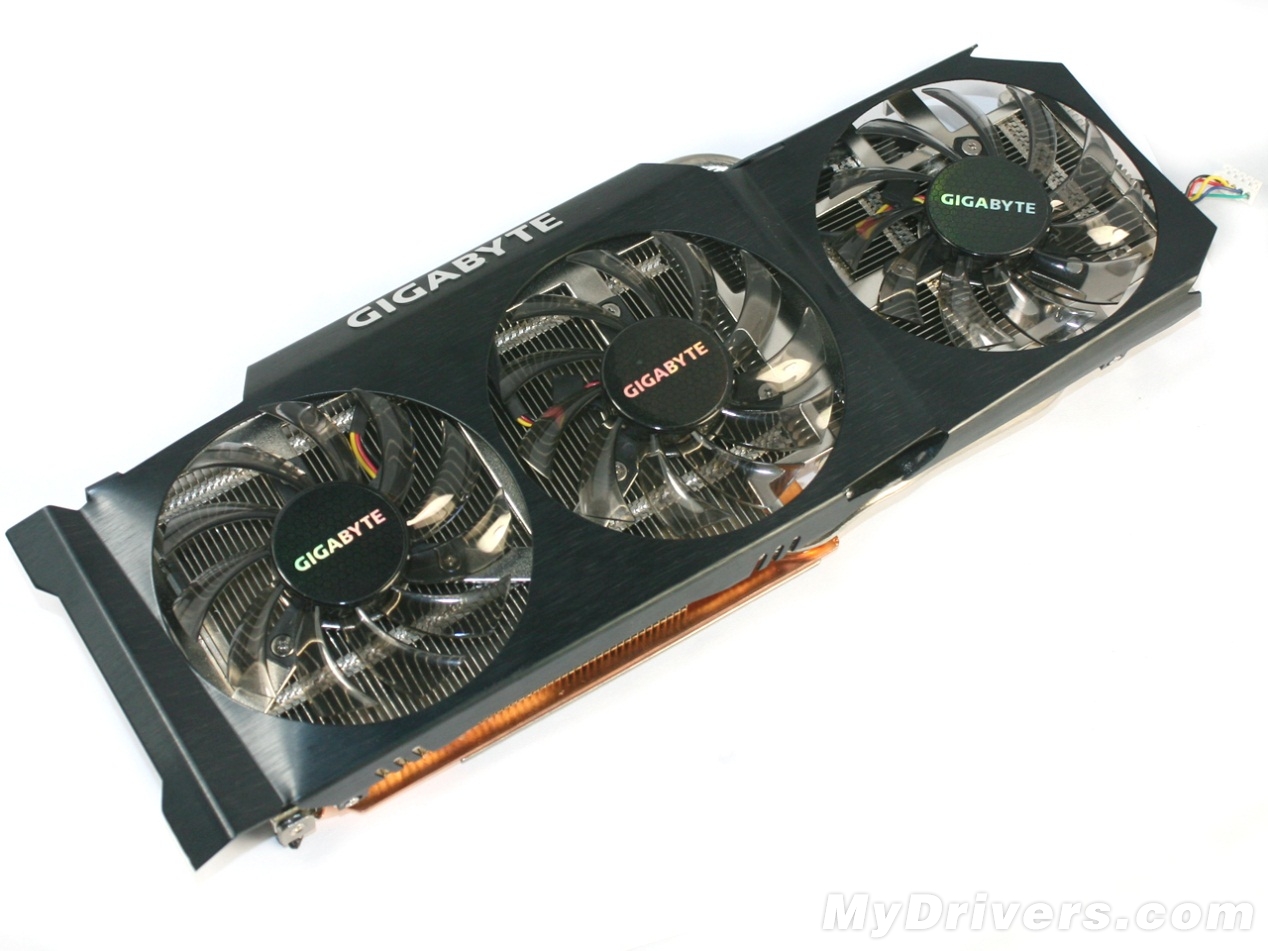

散热器正面，三个风扇并不在同一个平面上

新一代的WindForce 3X散热器采用了全新的“外排式倾斜设计”，是在“3D式倾斜”结构之上进行改良而来。增加了底部真空腔均热板和散热鳍片的面积，同时将散热器主题结构分割为两个部分，两部分散热鳍片的朝向成九十度。

散热器背面

可以看到，一部分散热鳍片竖直朝向，直接与真空腔均热板相连；而另一部分为水平朝向，通过两根热管均热板相连；二者均为上高下低，梯形状。主要目的是增减气流的流通性，降低风阻，减少干扰流的出现。

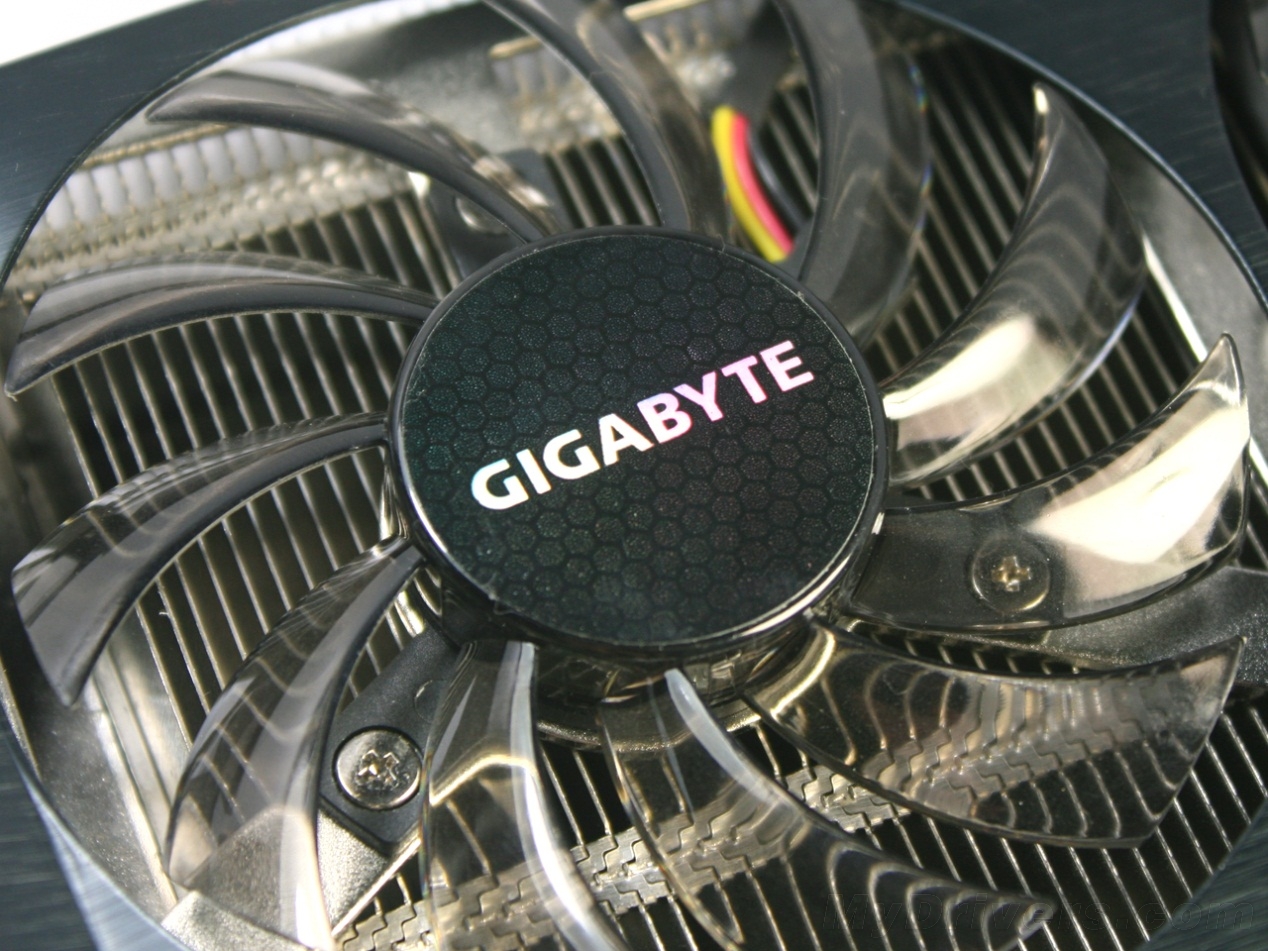

8cm口径PWM静音风扇

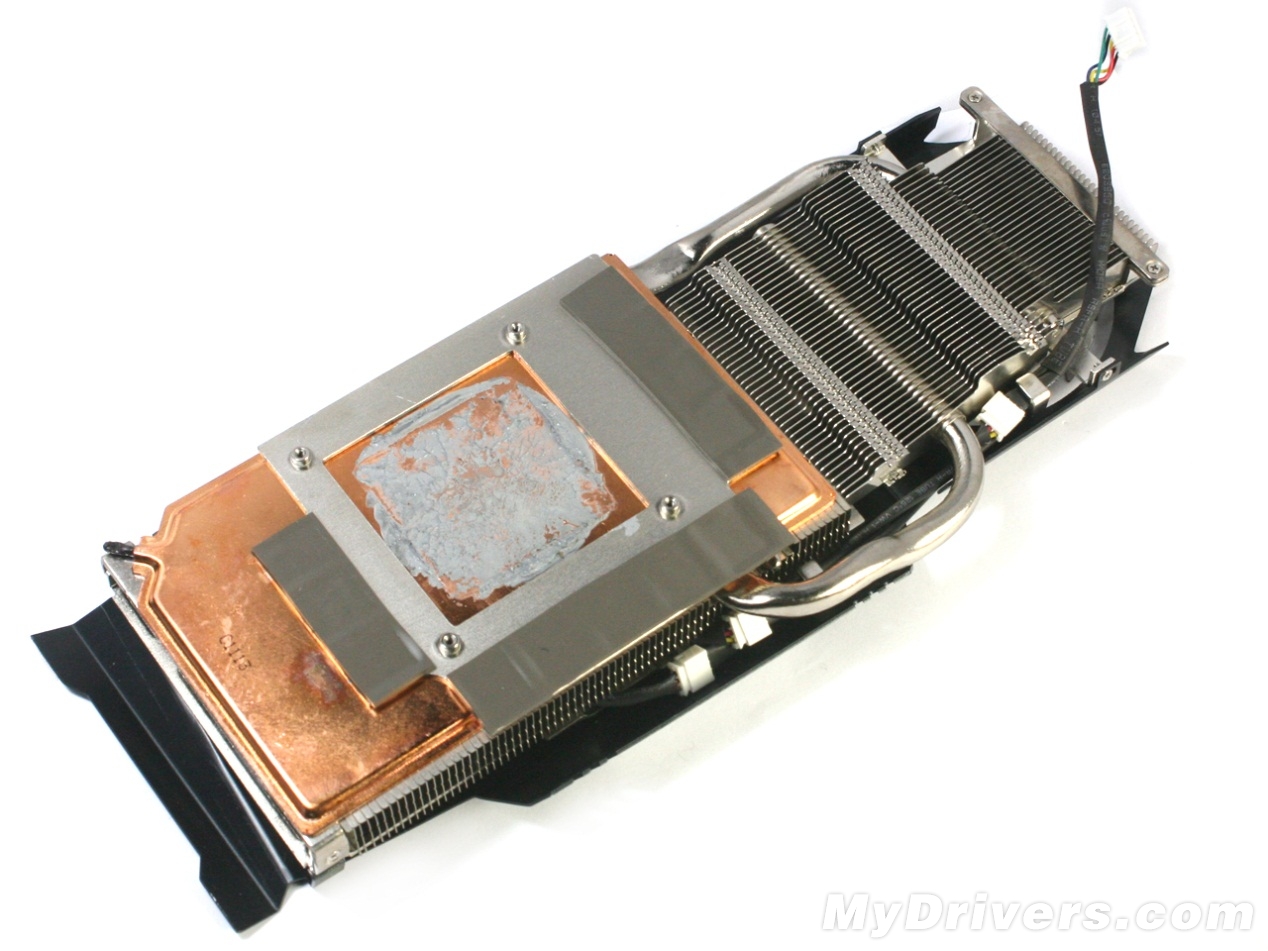

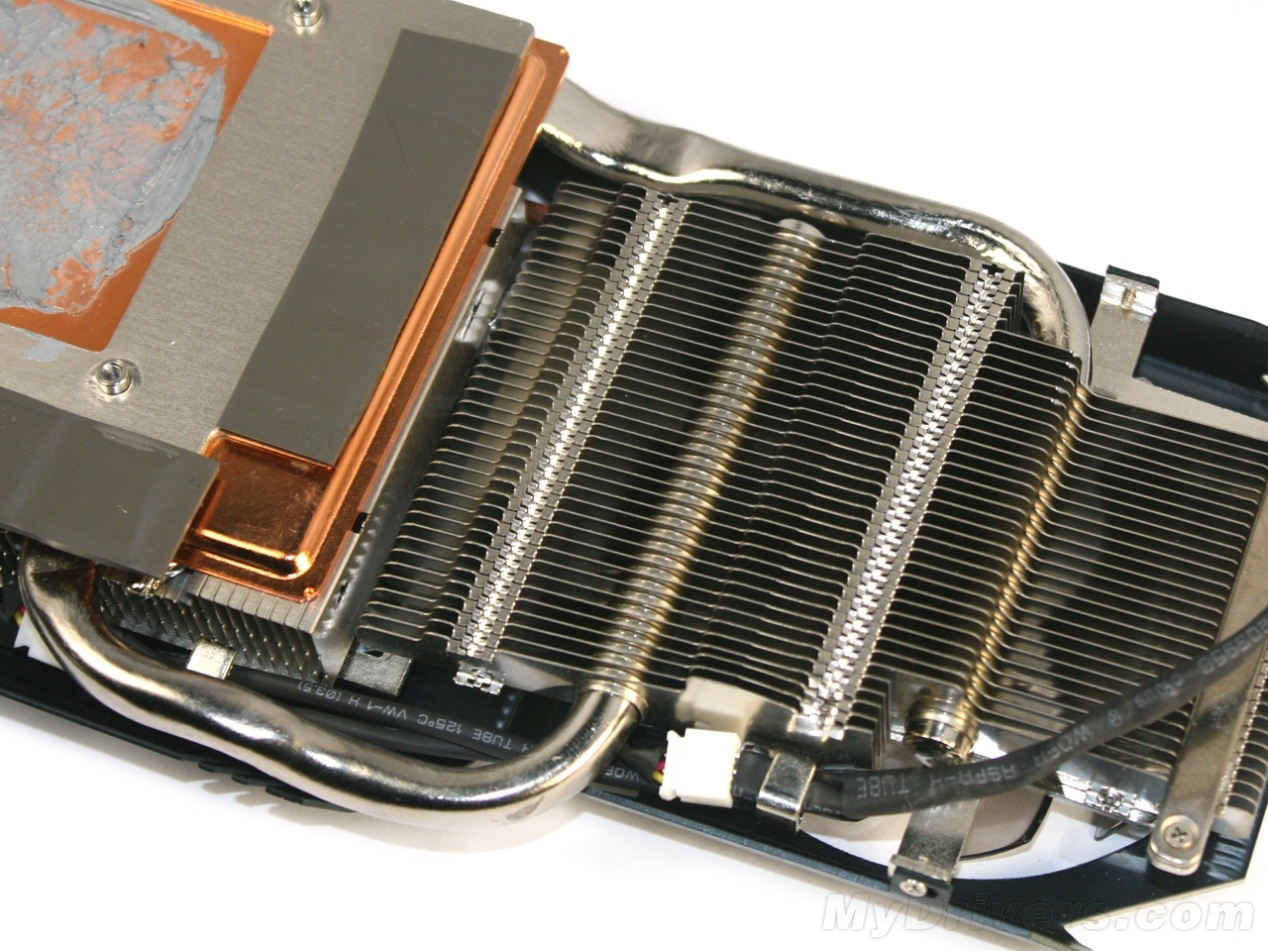

散热鳍片与双8mm纯铜热管

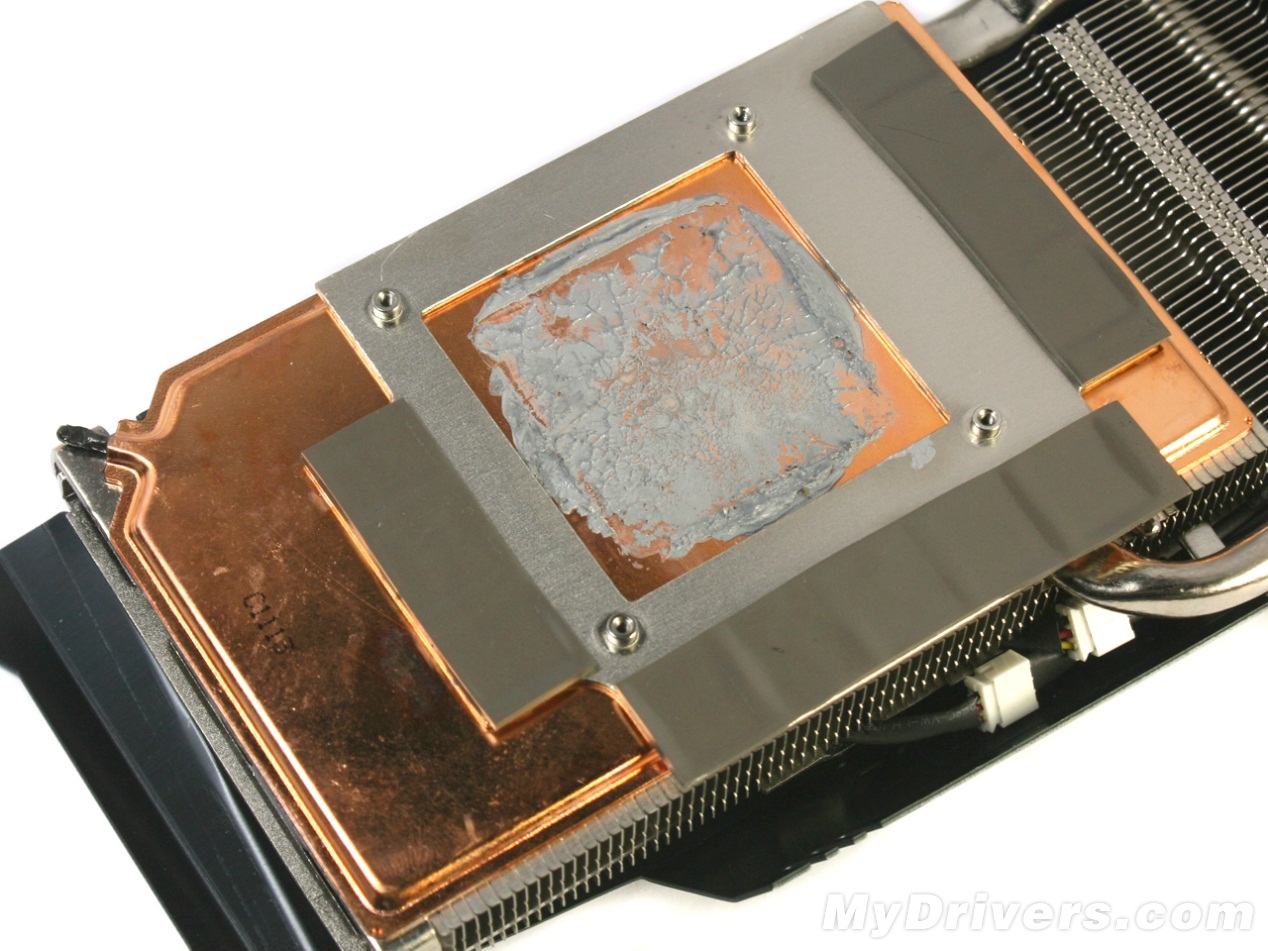

大面积纯铜真空腔均热板

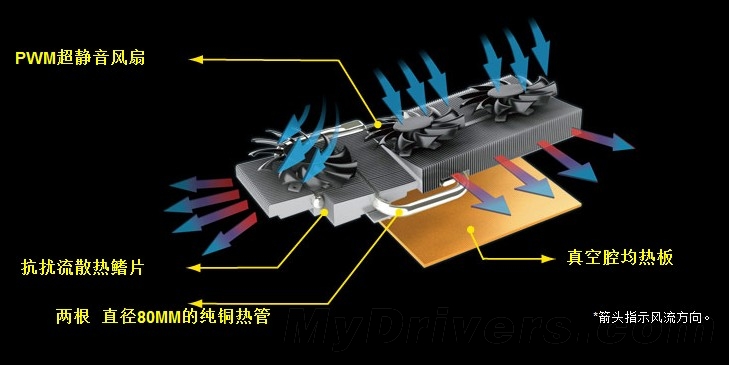

散热器风道示意

OC Guru软件助力 超频、节能样样全

许多有实力的厂商都会为自家产品定制专用的超频工具软件，比如华硕的GPU Tweak、微星的Afterburner等等，技嘉同样为超级超频系列量身打造了OC Guru工具软件。除了显卡附送的光盘之外，用户还可以从技嘉官网进行下载。从软件主体界面来看，和前面我们提到的两款大同小异，不过需要注意的，这款软件并不像微星Afterburner可以通用，只能用在技嘉自家的产品身上，它牌以及公版显卡均不兼容。

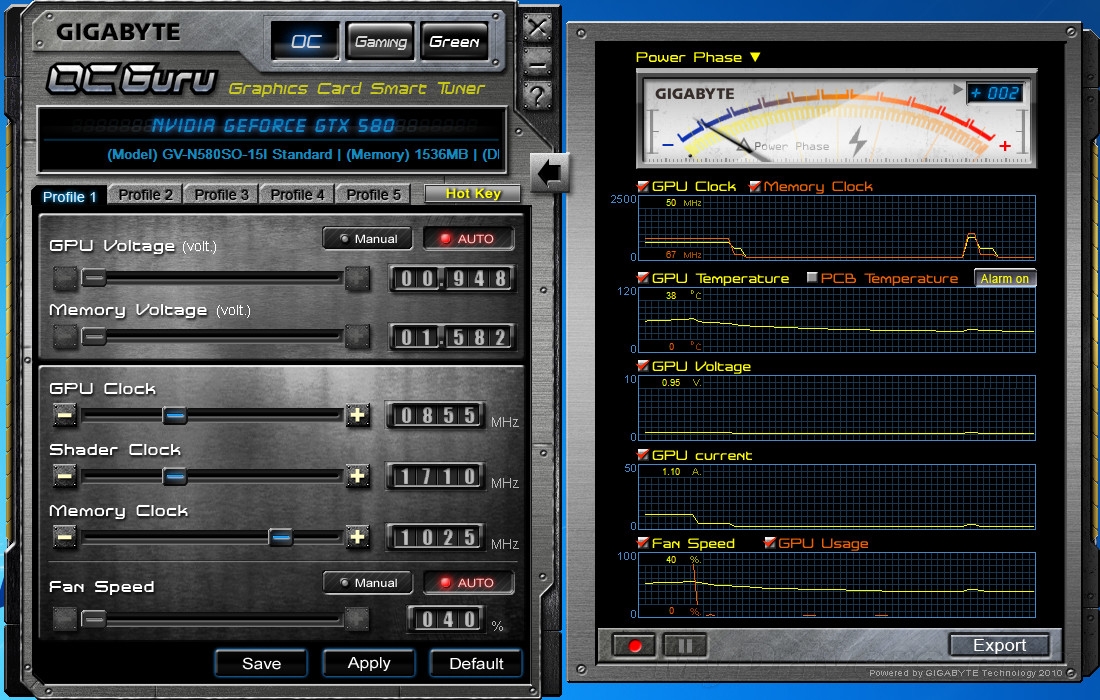

软件主体结构，和Afterburner比较类似，不过功能上要更丰富一些。

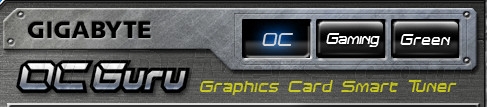

针对用户的不同需求，分别订制了OC（超频）、Gaming（游戏）、Green（节能）三种模式。

可以显示所用显卡的型号规格以及使用的驱动版本

OC模式提供了热键设定，分别对应用户自定义的五种模式

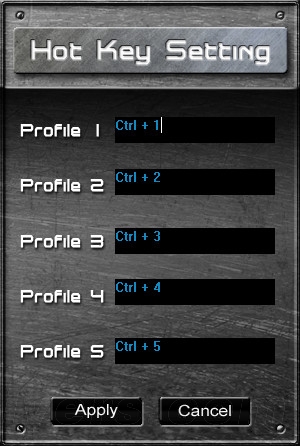

热键可以自行设计，以方便随时切换

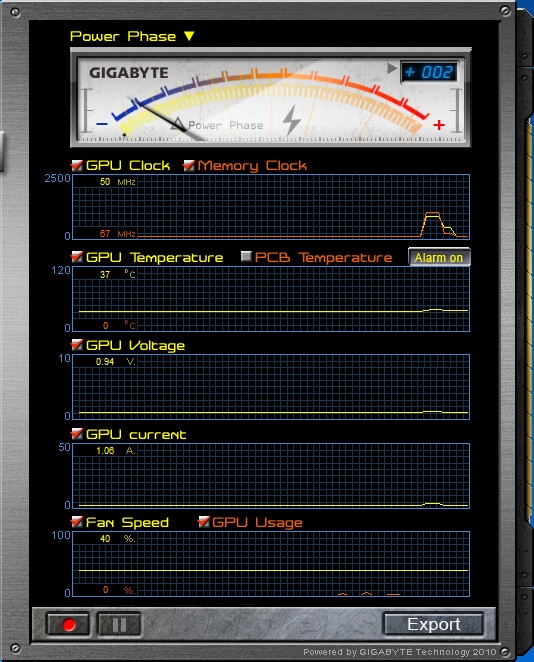

显卡状态实时监测界面（貌似参数少了一些），能够实时显示GPU的供电相数，还可以随时暂停，导出监测结果。

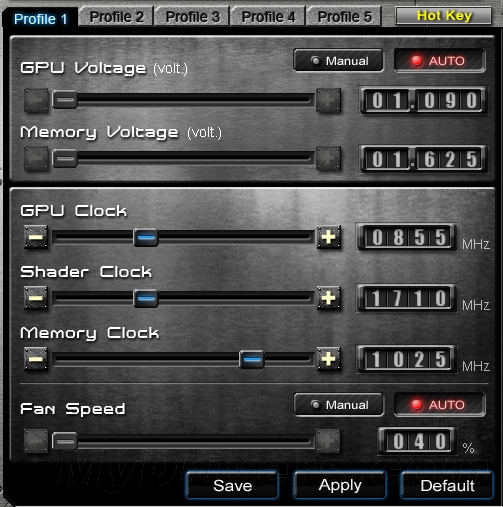

OC模式软件主界面，可以对核心、显存的电压、频率以及风扇转速进行调节，比较容易上手。

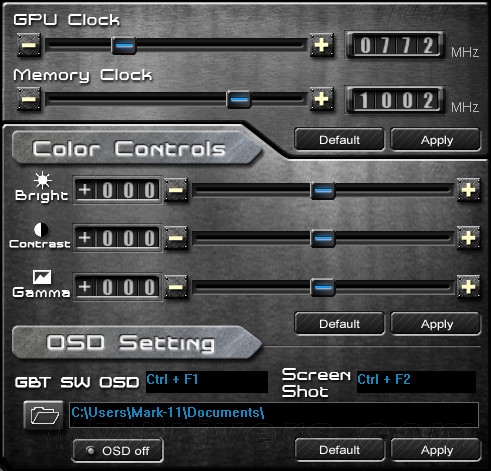

Gaming模式，只能在默认电压下调节频率。令外，还可对游戏中的亮度、对比度以及Gamma选型进行调节，并且支持OSD（游戏汇总的屏幕菜单显示）义以及屏幕截图热键自定义。

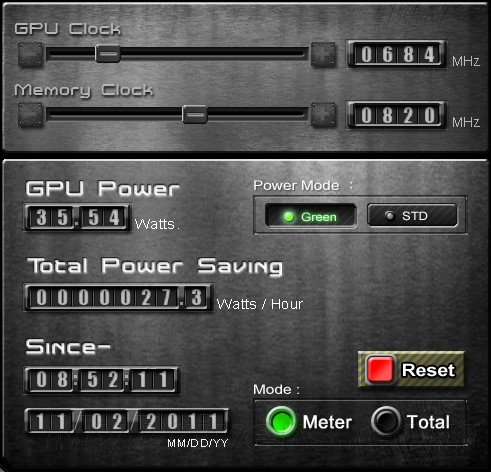

Green模式，频率被锁定在684/3280MHz（数据频率），并且不可调节。此模式下能够实时关闭部分供电回路降低显卡能耗，而并非简单的降频节能。另外，节省的能耗还能根据时间进行记录。

不过，这款软件唯一让人不爽的地方就是关闭软件后，调节过的频率会自动回到默认状态，虽然软件可以随系统自动启动，但总觉得这么来不太方便。

测试平台介绍及主流3D游戏性能测试

具体测试平台如下：

软硬件安装完成以后，正确的测试方法是：开机进入到桌面上以后，待系统准备就绪后，才开始运行测试（关闭UAC、屏幕保护程序、系统还原、自动更新等对测试得分有干扰的系统任务）。所有测试项目都运行三遍，在测试成绩稳定、可靠的情况下，我们以其中最好的一次成绩为准。测试驱动采用最新的285.62 WHQL认证版。

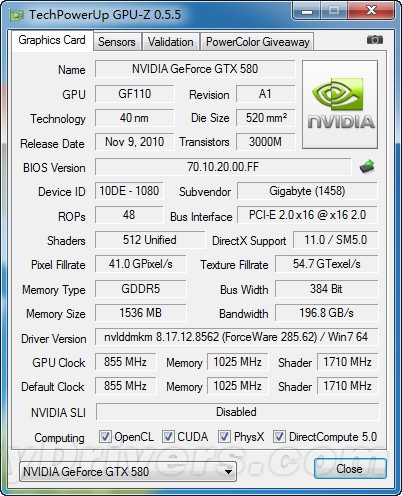

技嘉GV-N580SO-15I显卡GPU-Z识别信息

默认频率的GTX 580就已经相当强悍了，而预设频率达到855/4100MHz之后，除了《Crysis》和《Metro 2033》还稍有勉强外，在1920x1200分辨率最高画质下应对主流的3D游戏都没有太大问题，如此的帧数表现玩爽游戏也是自然的了。

风冷飚1G 技嘉GTX 580 SOC超频测试

虽然855/4100MHz的预设频率对于GTX 580来说已经相当高，但既然隶属于超级超频版系列，不超一把实在对不起观众。按照以往的测试经验，公版GTX 580一般超频到900MHz就差不多到极限了，下面我们来看看技嘉GV-N580SO-15I能够达到怎样的高度。

测试工具采用专用的OC Guru软件，核心/显存电压分别调至软件最大允许的1.154V/1.621V，风扇转速设置Auto。

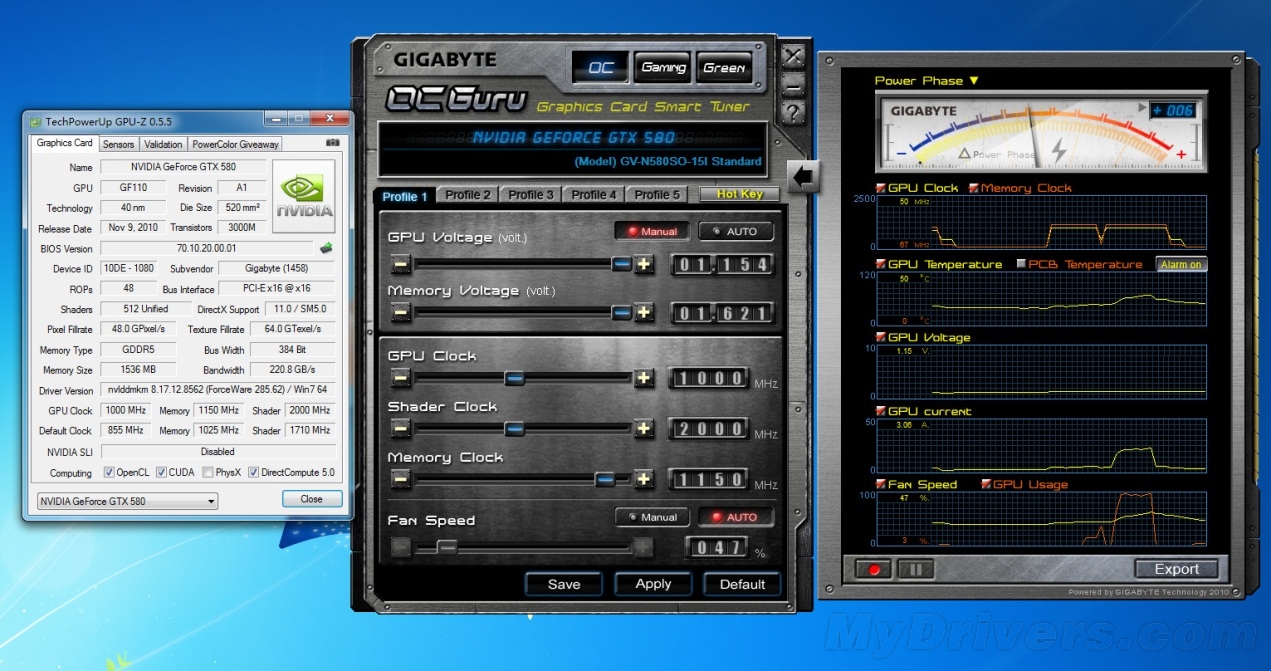

在软件允许的最高电压下，成功将显卡超至1000/4600MHz的水平

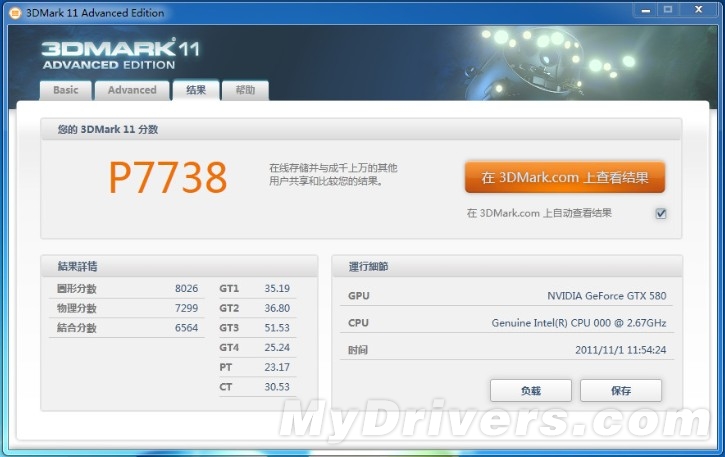

3DMark 11 P档得分得到了7738

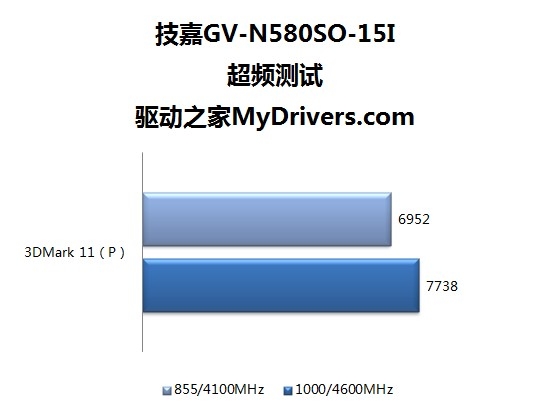

很难想象在一般分冷的状态下（而且风扇转速并未强制拉到100%），一款GTX 580能够达到1000/4600MHz的高度，不过这款GV-N580SO-15I确实做到了。超频之后3DMark 11 P档得分从默认频率的6952提升到7738，理论性能提升了11.3%，无愧于超级超频版的称号。

技嘉GTX 580 SOC温度、功耗及小结

温度：

温度部分，选取显卡2D待机、高清播放、游戏（Crysis）三种状态，利用技嘉OC Guru实时监控，待连续运行10分钟待峰值温度稳定后，记录此时显卡核心的最高温度。（室温23℃左右）

这里没有采用Furmark模拟满载测试的原因，也是因为自266.58 WHQL之后，NVIDIA就从驱动端屏蔽了Furmark的GTX 580极限烤机功耗破解机制，也就没有办法真实反映出显卡的满载状态，测得的数据甚至不如一般高负载游戏真实。当然，我们完全可以换成266.58 WHQL驱动进行测试，但实际上这种极限满载状态一般日常使用中很难碰到，所以并没有太大实际意义。

OC Guru实时监控

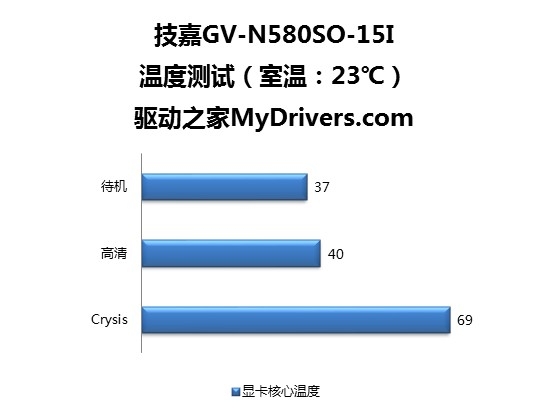

待机状态下，显卡待机、高清、游戏三种状态下核心温度分别为37℃、40℃、60℃，仅与一款中端显卡相当，看来WindForce 3X的控温功力还是相当深厚的。

功耗：

功耗部分，同样选择显卡2D待机、高清播放、游戏（Crysis）三种状态，利用功耗仪实记录。不同以往的是，我们这里着重对比测试了Green模式下节能的电量。（注意，测得的数据为不包含显示器在内的整个系统的功耗）

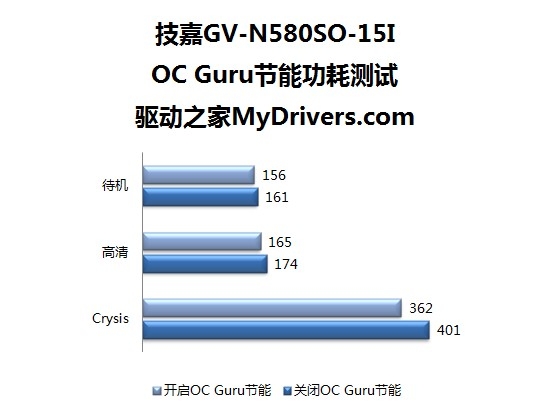

分别对比开启/关闭节能模式下整个系统的功耗

可以看到，开启/关闭节能模式两种状态，系统功耗的差别还是有不小差别的，尤其是在高负载状态下，差别就更加明显了。虽然这种节能模式在高负载状态会由于显卡频率受限影响显卡的性能发挥，但是在例如网页浏览、办公处理以及高清播放等低负载状态下可以很有效果的节省电量，成年累月之后也能节省一笔不小的费用。

也许很多玩家会疑问既然现在的显卡都能在低负载下降低显卡频率，为什么还要这个节能模式呢？注意，这里的节能模式并不是单纯的降频节能，配合OC Guru软件，显卡可以自动关闭部分不需要的供电回路，从而达到进一步减小电能损耗的目的。

小结：

在本文开头就已提到，虽然GTX 580随处可见，但真正的“超公版”却凤毛麟角。作为SOC超级超频版系列中最为强大的一员，技嘉GV-N580SO-15I在做工用料以及散热配备上都无可挑剔，强悍的12+2相供电系统、超耐久2倍铜PCB、实时相位切换、全日系固态电容以5颗NEC Proadlizer去耦电容都符合这款“超公版”GTX 580的身份地位。

另外，非常值得一提的就是显卡装备的全新改良的“风之力”WindForce 3X散热系统，无论是控温还是控噪都是上乘水准。虽然相比上一代增大了散热鳍片以及真空腔均热板的面积，但是恰当合理的设计使其丝毫没有影响到显卡的整体厚度。结果是，这样一款“超公版”GTX 580仅需占用两个插槽位而已，兼容性显然要比许多大块头们好了很多。

如果说显卡855/4100MHz的预设频率依然不能满足部分玩家的极限需求的话，那么显卡依然还有相当大的频率空间可以挖掘。起初，我们还在为6Pin+8pin外接供电接口的采用质疑的时候，技嘉GV-N580SO-15I出色的超频能力证明我们错了。风冷加压下，1000/4600MHz的数据绝对可以傲视群雄。没有华硕的雍容华贵，没有微星的锋芒四射，没有索泰的霸气侧露，我想此刻用“低调的强悍”来形容技嘉这款显卡最恰当不过了。
