对于广大DIYer和游戏爱好者来说，这个月在显卡方面的惊喜，除了NVIDIA的50系，就是Intel第二代锐炫B系列，通过B580和B570这两个型号公版产品的评测，相信给大家留下了深刻的印象，尤其是性价比更高的B570。
今天给大家带来的是非公版B570显卡的首发评测，来自傲世ONIX品牌的Odyssey征途B570。
和之前发布的A系列显卡相比，Intel B系列显卡的性能提升令人惊讶，虽然其对标的对象是NVIDIA当家的RTX 4060，但其在短短两年时间内的进步已经让人不可小觑，包括光线追踪以及AI方面，同时驱动程序和配套的控制中心应用，相对于上代也更加稳定易用，这都是值得让人赞叹的闪光点，而且在未来依然有着较大的提升空间。
回到B570本身，由于相对于更高规格的B580并没有太多的精简，因此依然是主战2K分辨率。
傲世ONIX Odyssey征途B570概览
作为新晋的PC配件品牌，傲世品牌专注于Intel平台的PC配件与终端产品，旗下的产品线分为ATLAS逐航系列、LUMI追日系列、ODYSSEY征途系列，分别定位发烧游戏、性能游戏、主流游戏，尤其是这款Odyssey征途B570，仅1999元的售价性价比非常突出。

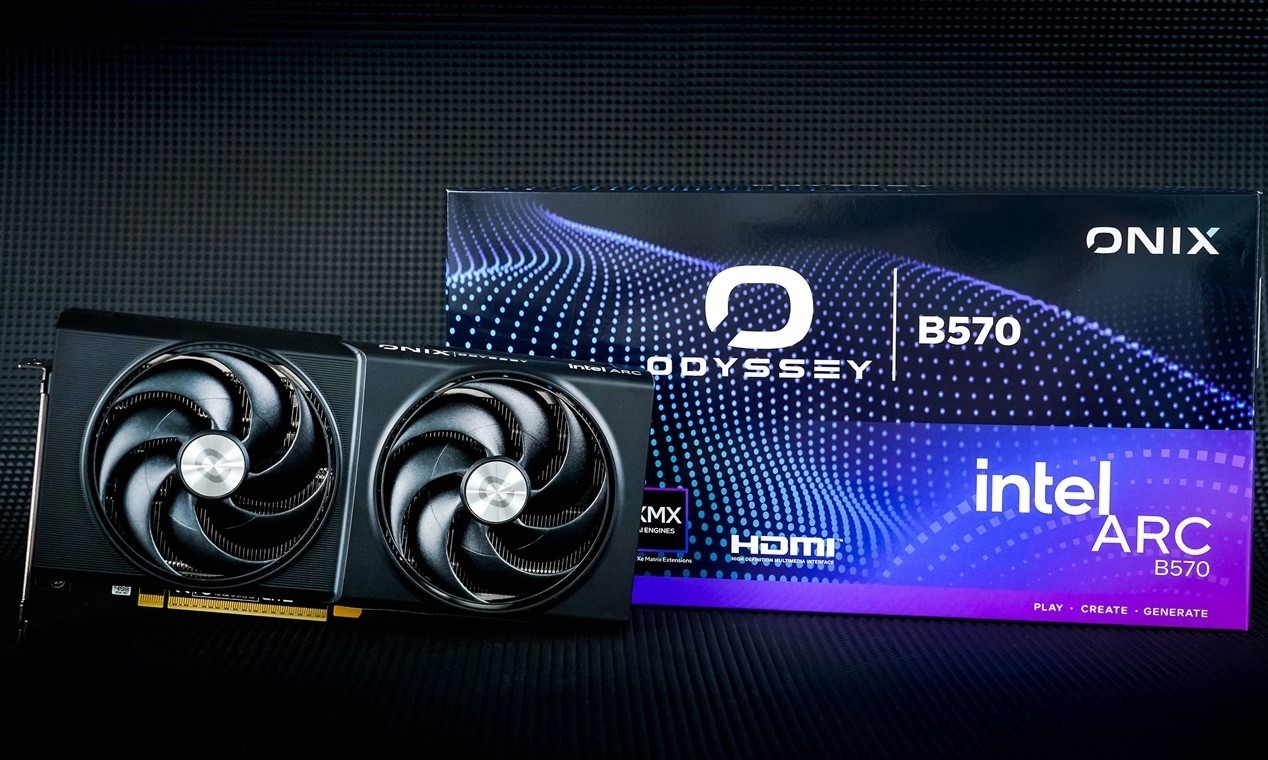

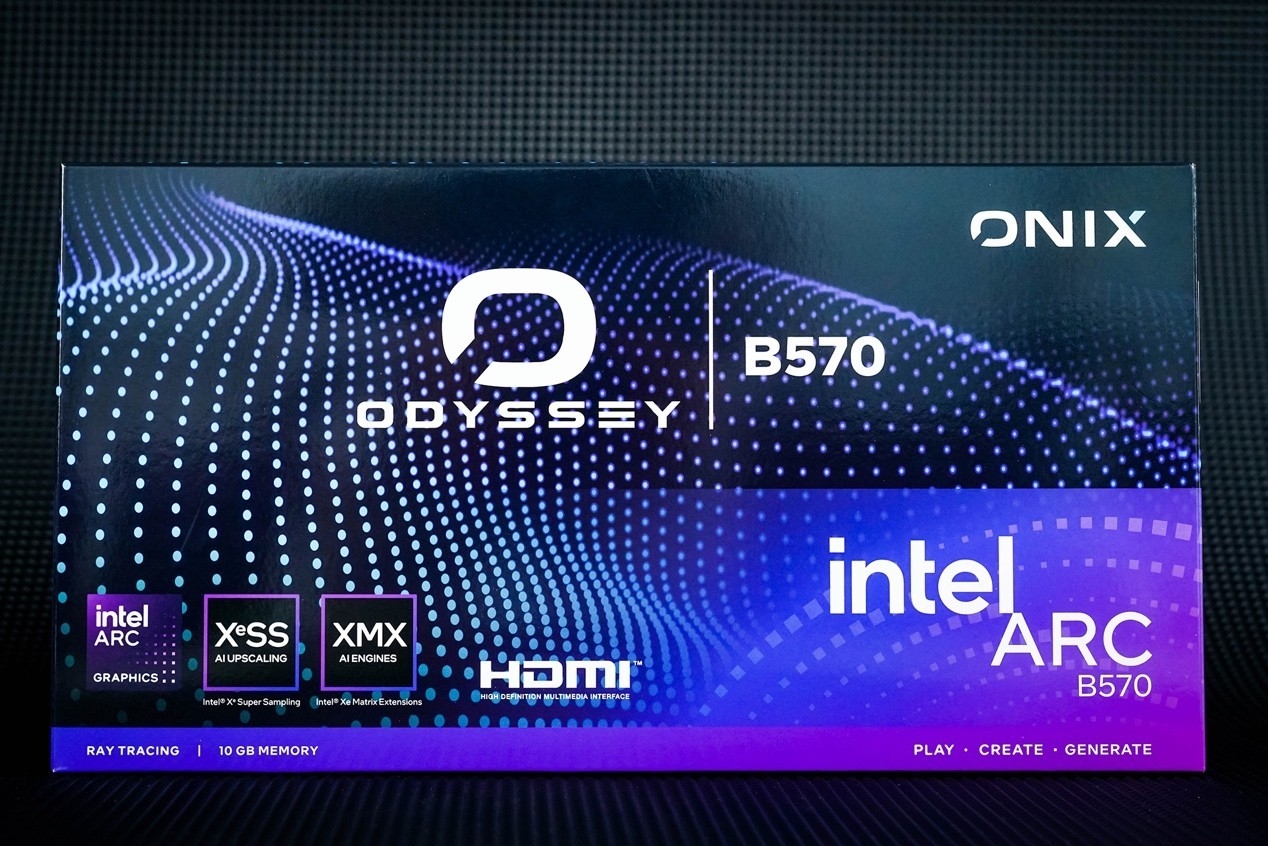

傲世ONIX Odyssey征途B570包装设计有着浓郁的Intel ARC蓝紫配色风格，主视觉是飘动的像素点阵，中央浮衬着Odyssey B570的产品型号，左上角是ONIX品牌Logo，右下方是大号字体的Intel ARC B570字样。

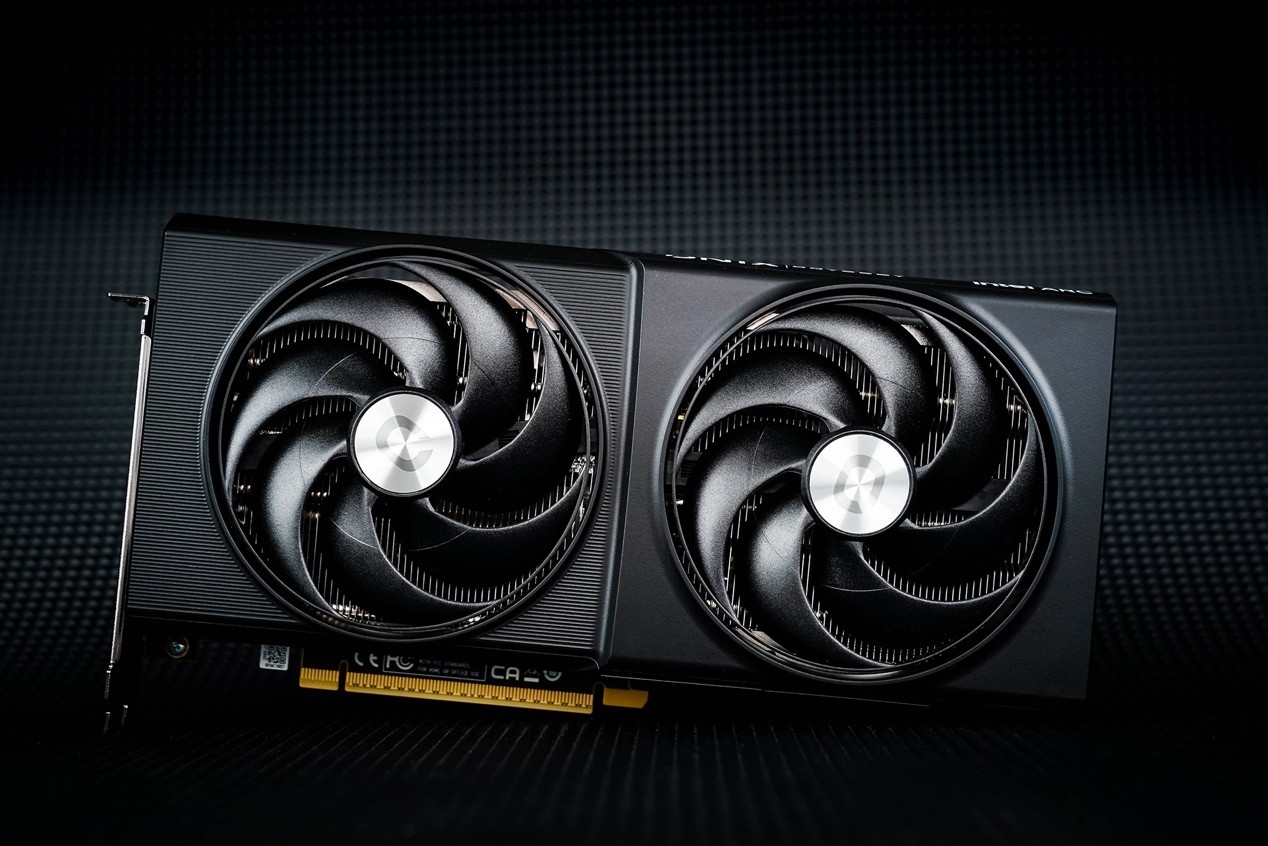

显卡整体尺寸为260x130x52mm，2.2槽厚度，对于mATX机箱非常友好。采用纯黑哑光视觉风格，没有配备ARGB灯光系统，适合对“光污染”不感冒的玩家选用。

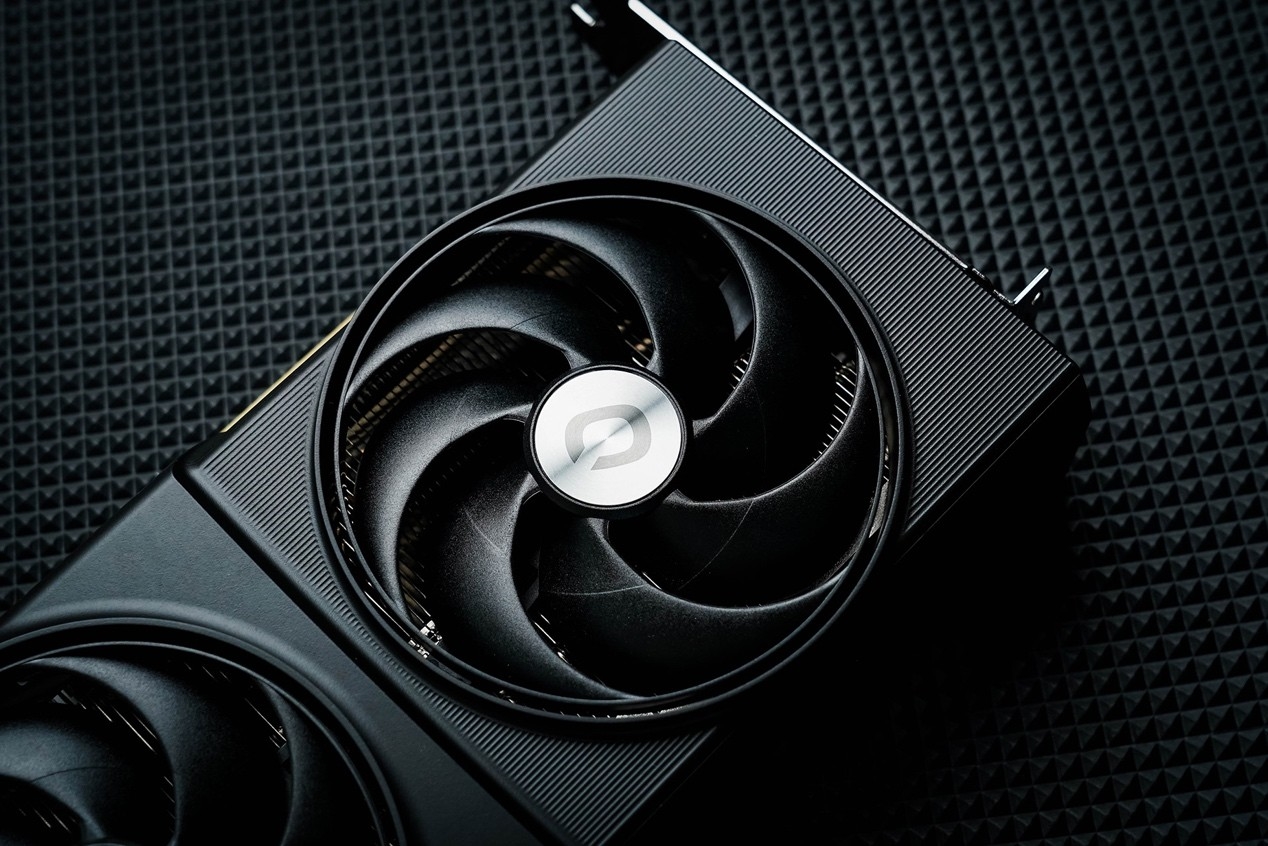

整流罩采用高低阶梯造型，左侧有大面积横线装饰纹路。风扇中央是带有傲视ONIX品牌Logo的CD纹金属装饰片，为整卡的外观带来画龙点睛的效果。

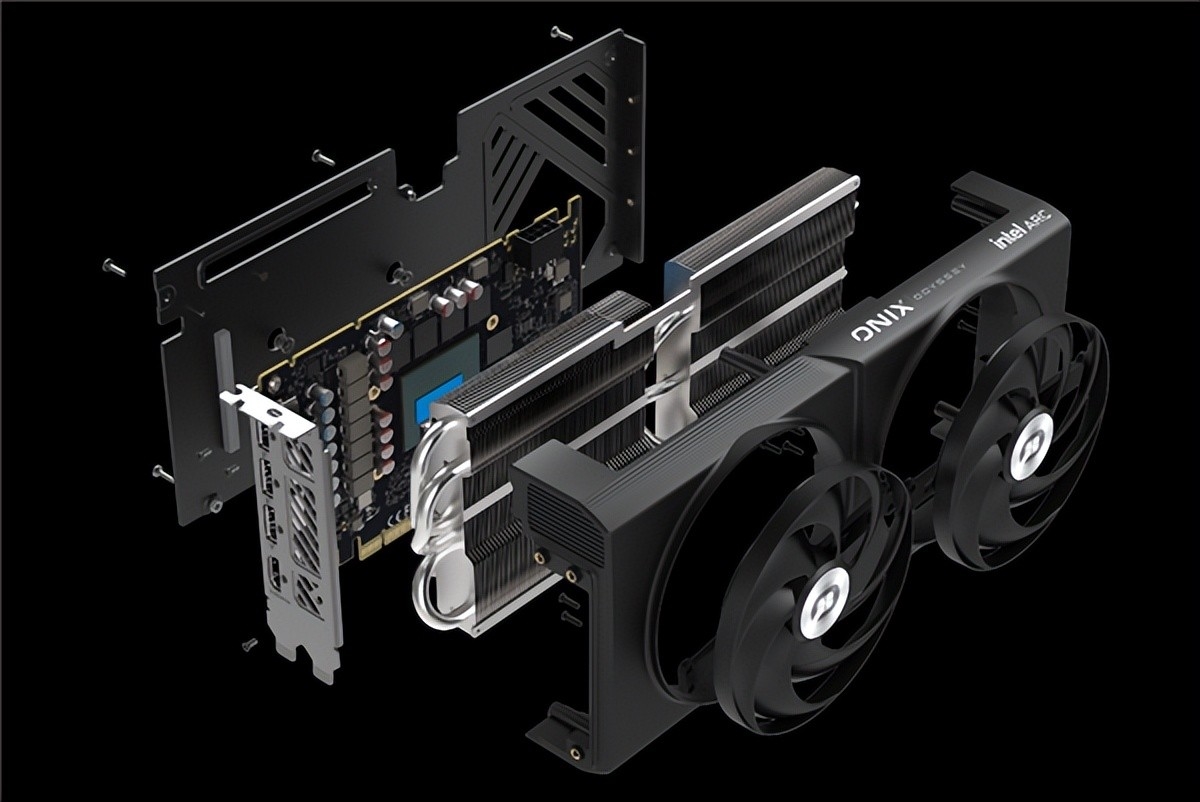

显卡采用Dual-Force散热系统，配备两只环形扇叶的双滚珠轴承长效风扇，噪音低至30分贝。整流罩内部配备3根镀镍热管鳍片散热器，加上镂空的铝合金背板，这种混合风道设计为显卡带来高效耐用的散热效果。

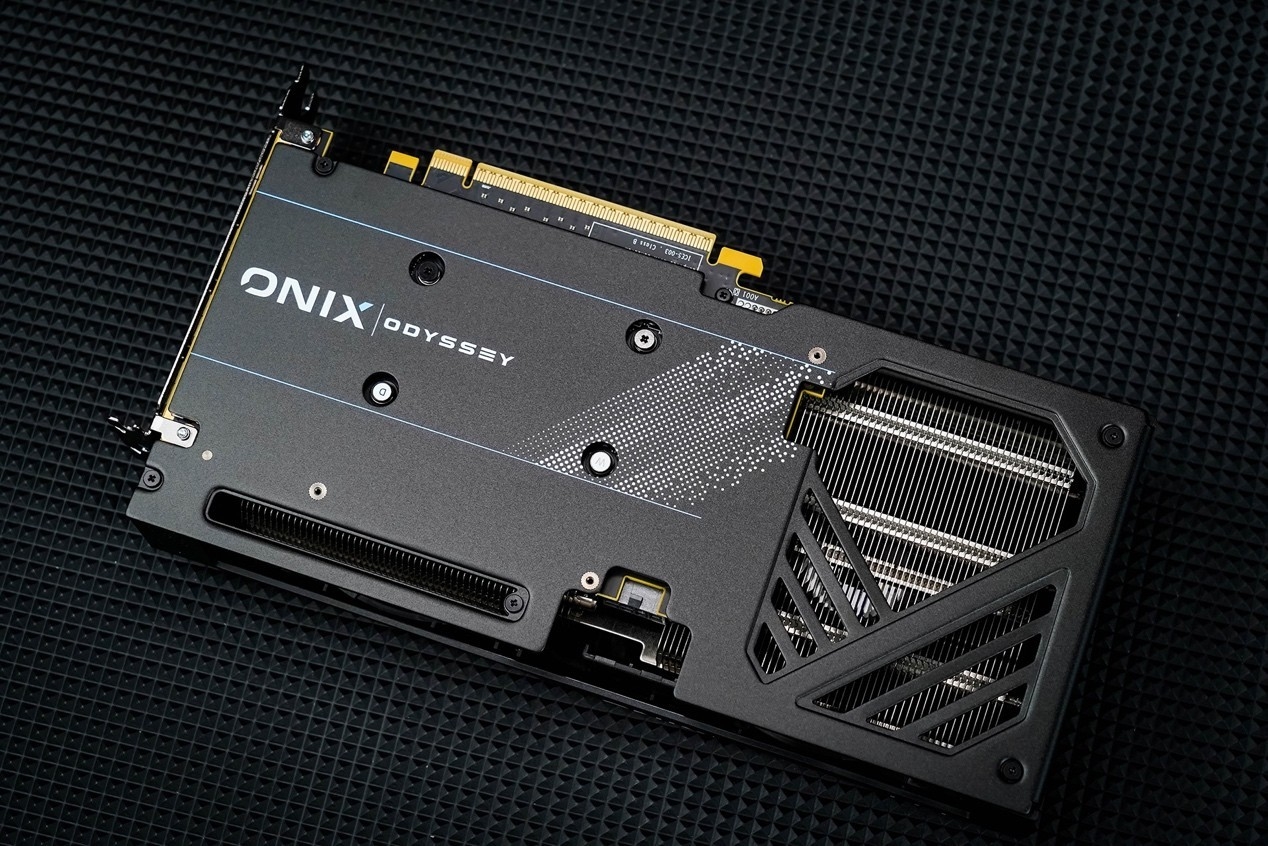

背部配备铝合金防护背板，为显卡提供额外防护和支撑的同时，还兼具散热效果。背板同样是纯黑哑光风格，搭配ONIX Odyssey品牌Logo和像素点阵装饰，给人感觉非常简洁和优雅。上部的开槽和侧面的大面积镂空窗口，便于显卡内部热空气快速排出。

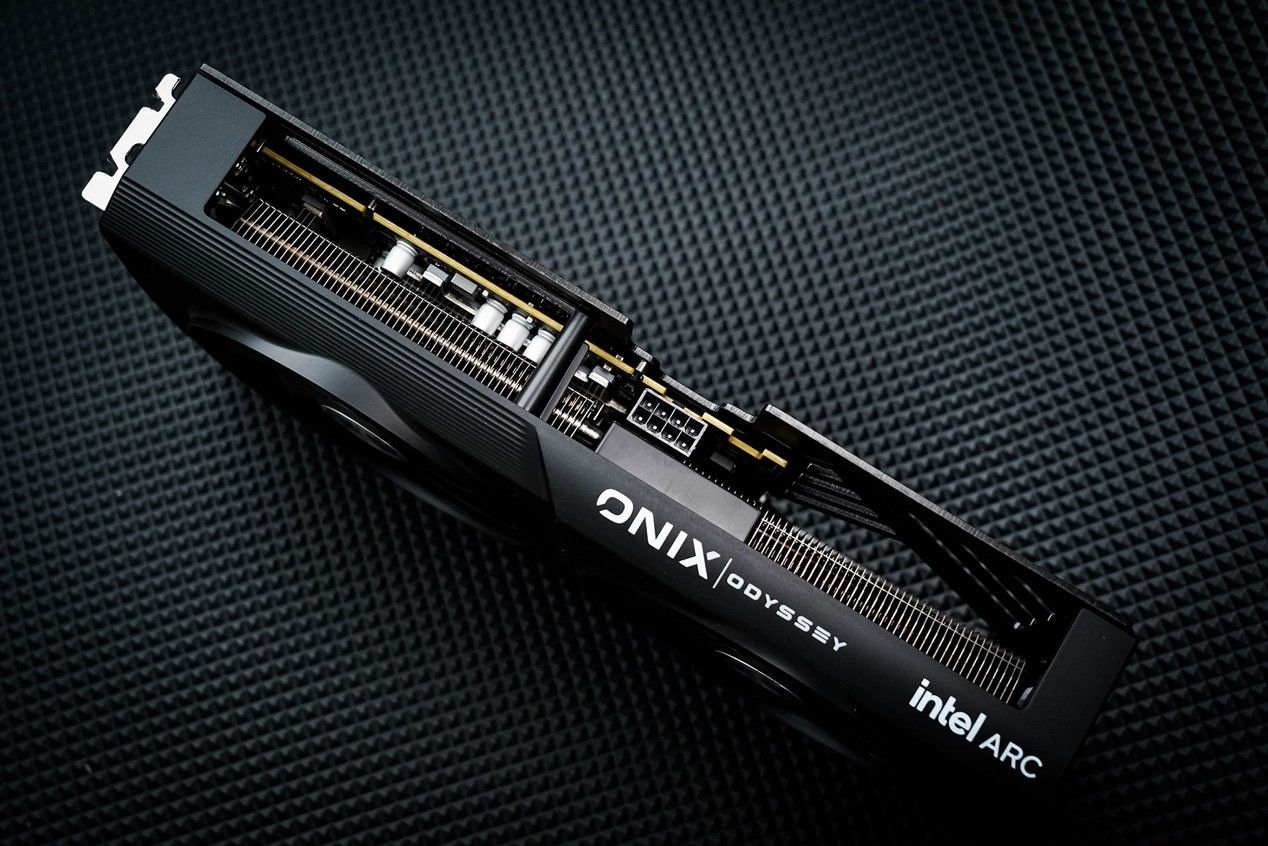

顶部是散热模组的出风口，整流罩上有ONIX Odyssey Intel Arc的标识。由于这张显卡的TDP仅有153W，因此单8P供电即可满足需求，并配备输入端保险丝，可防止电源过载烧毁，保护后面的电路，为显卡提供安全稳定的供电保障。

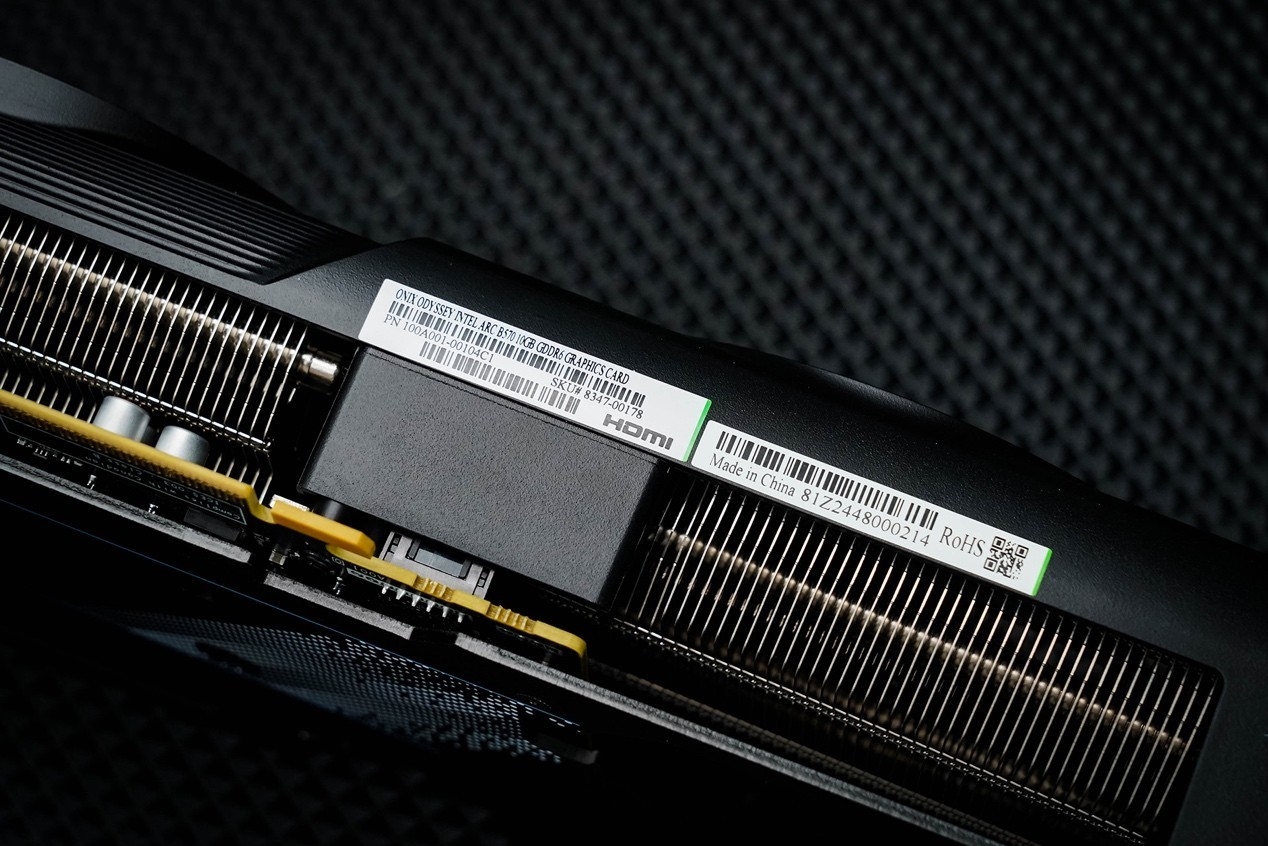

底部也是散热模组的出风口，并贴有产品规格信息的条形码。

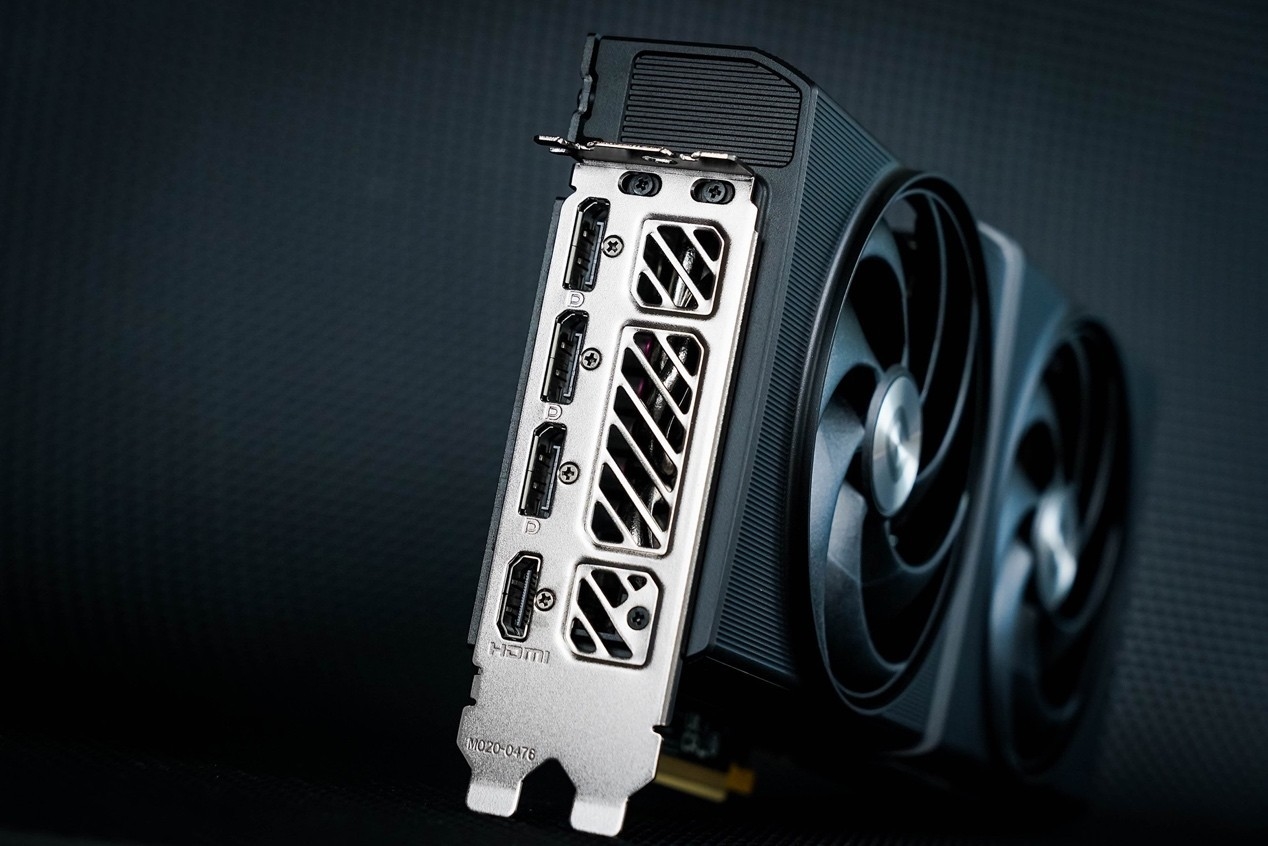

接口部分，配备了3个DP2.1和1个HDMI2.1a，斜纹镂空网格挡板更便于散热。中间的主DP接口为UHBR13.5规格，可支持7680x4320@60Hz、7680x2160@165Hz、5120x2880@240Hz、5120x1440@360Hz以及3840x2160@360Hz画面输出.
左右两侧的DP接口支持7680x4320@60Hz、7680x2160@165Hz、5120x2160@240Hz、3840x2160@240Hz画面输出。
测试平台及显卡参数简介

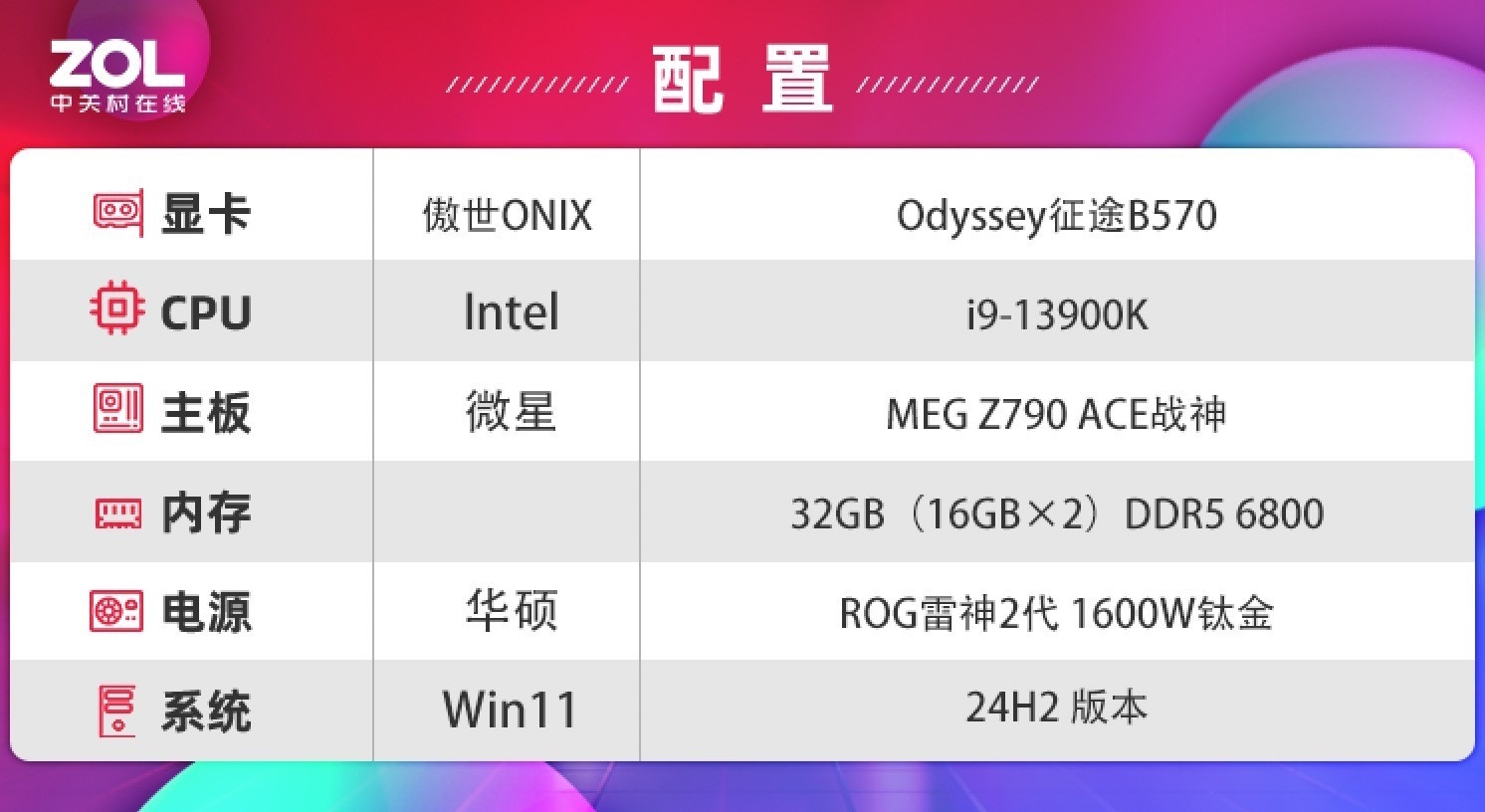

为了发挥傲世ONIX Odyssey征途B570的完整性能，我们此次的测试平台配置如下，其中处理器我们选择了性能依然坚挺且稳定的酷睿i9-13900K，Windows11系统版本升到了最新的24H2。
最新的GPU-Z 2.61版本已经可以识别芯片的基本信息，可以看到傲世ONIX Odyssey征途B570参数与公版一致，例如2500MHz的核心频率，显存频率为2375MHz，位宽160bit，380GB/s的带宽也与公版相同，但标称TDP为153W，比公版高出3W。
理论测试

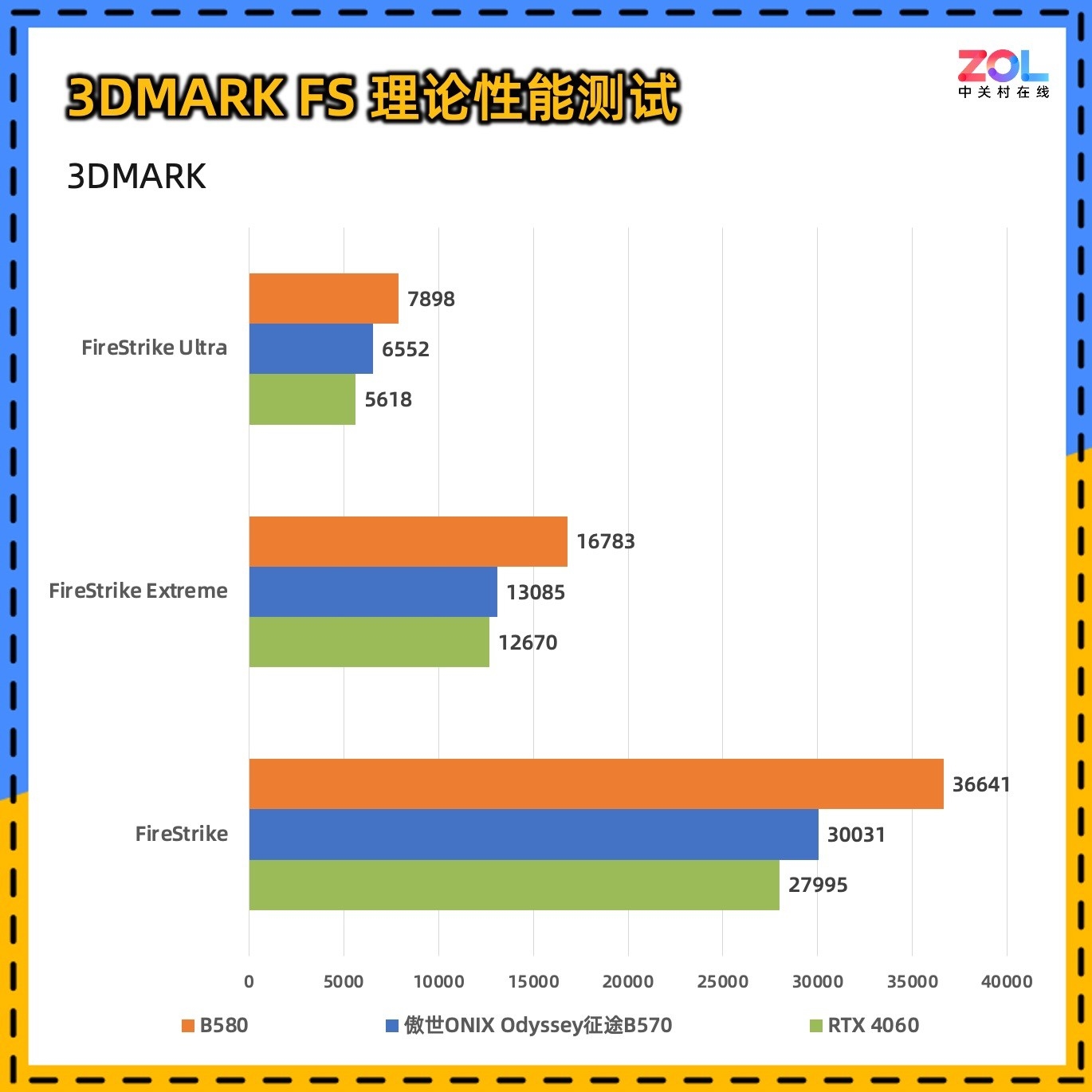

本次测试我们共选择3张显卡进行对比测试，下面先进行的是用来衡量显卡DX11理论性能的3DMARK FS套装：FS、FSE、FSU三者分别对应显卡在1080P、2K、4K的理论性能，取显卡分数实际测试结果如下：
在针对显卡DX11环境的3DMARK FS套装测试中，我们分别对比价位相仿的RTX 4060，与先前刚刚测试的Intel B580。
与RTX 4060相比，傲世ONIX Odyssey征途B570三档分辨率分别提升7%、3%和17%，综合提升9%；而对比B580的差距则为18%、22%、17%，综合约为19%。

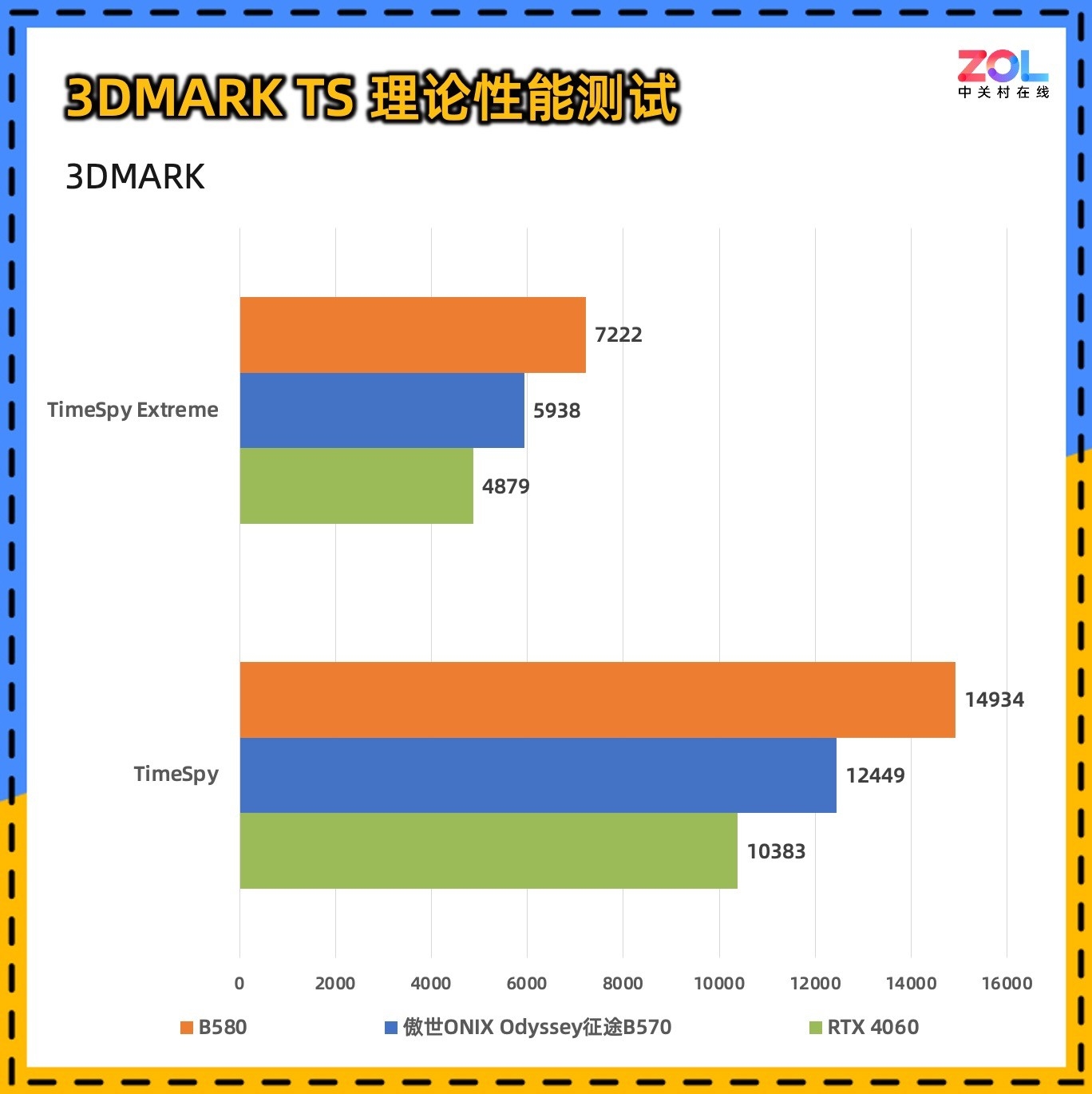

而在针对DX12环境下的TimeSpy和TimeSpy Extreme测试中，傲世ONIX Odyssey征途B570相比RTX 4060分别提升20%和22%，综合提升21%；相比B580的差距为17%和18%，综合约为18%。

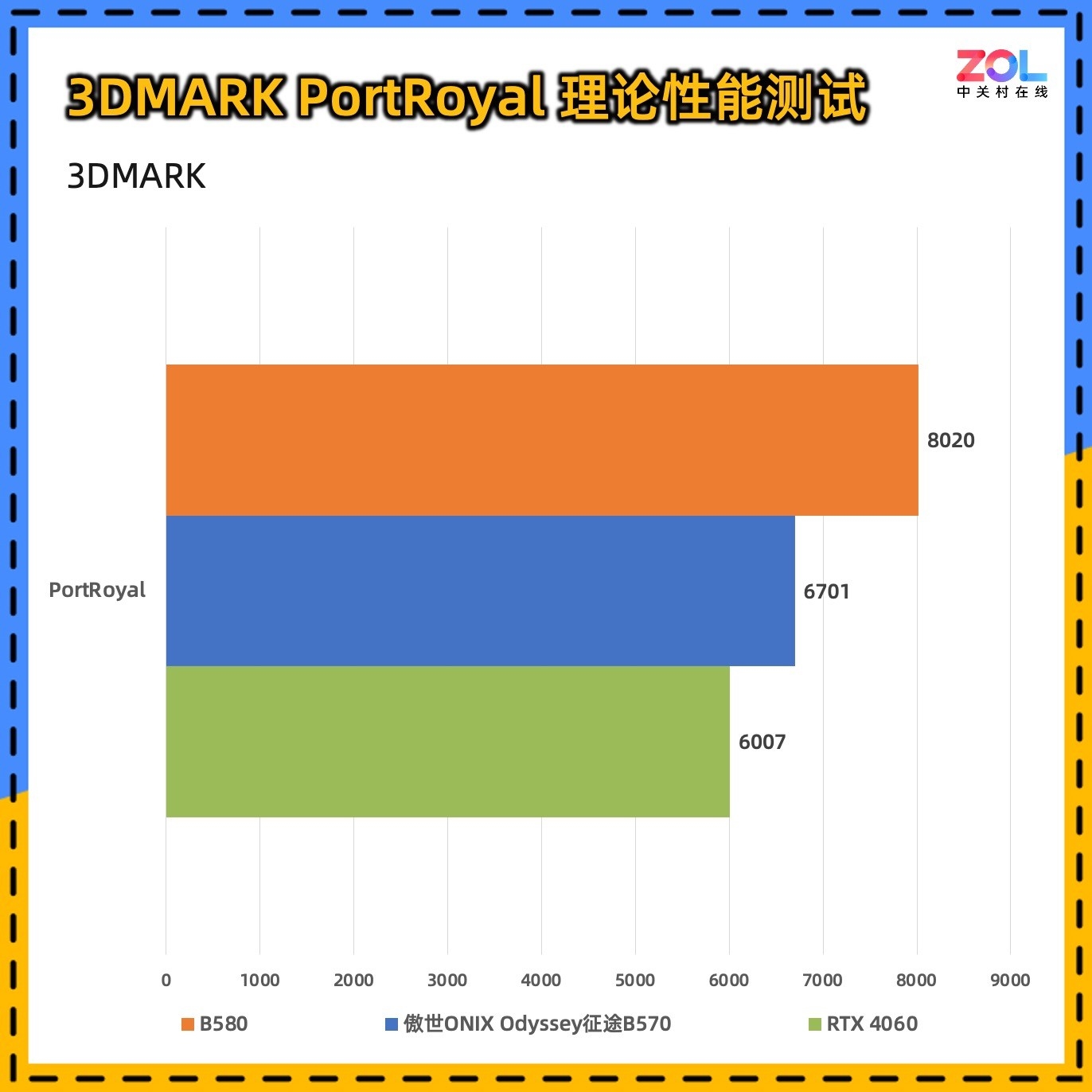

在针对实时光线追踪的测试中，傲世ONIX Odyssey征途B570相比RTX4060提升12%；相比B580差距为16%。

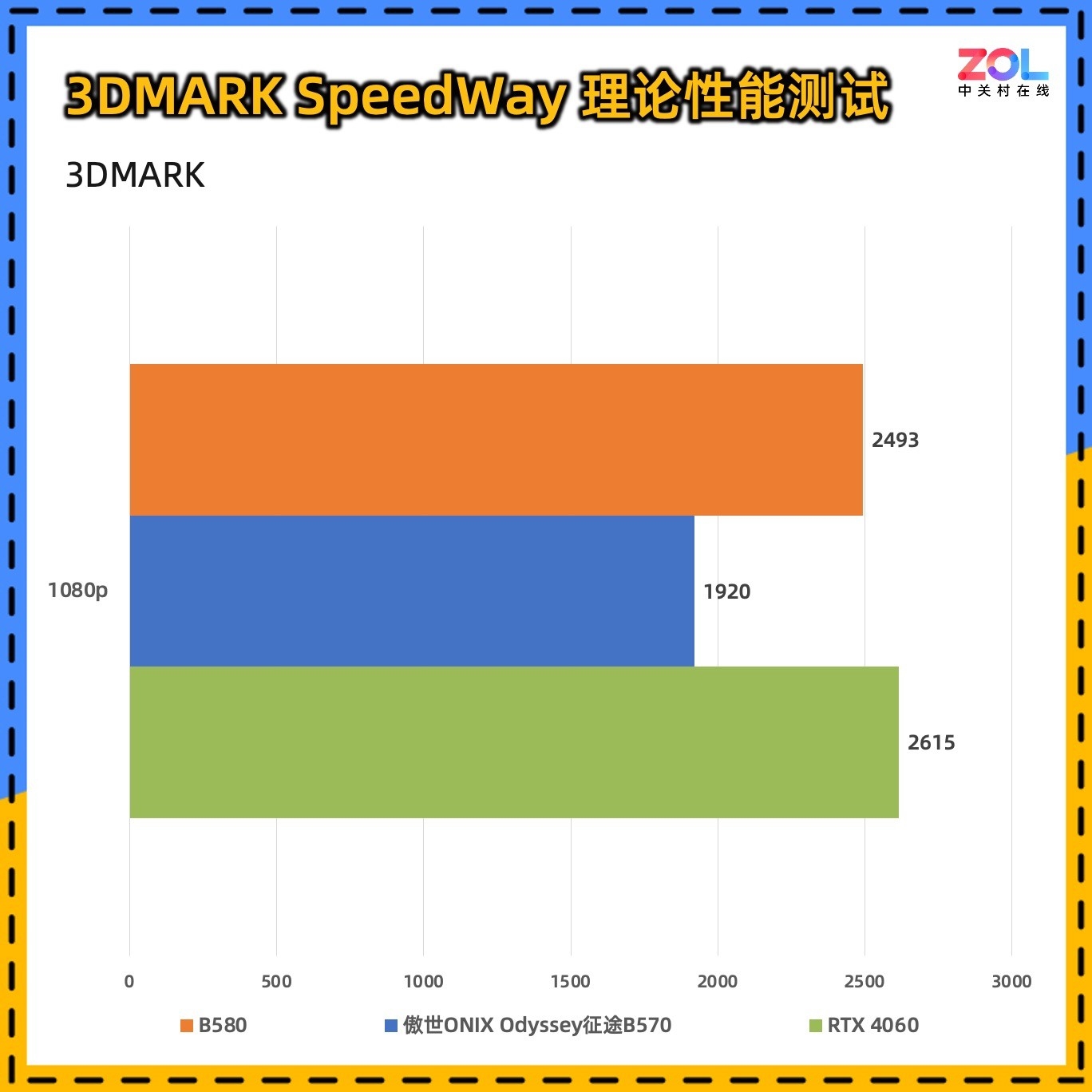

SpeedWay测试是3DMARK用于测试DirectX12 Ultimate性能的显卡基准测试。这项测试结合了实时光线追踪和传统渲染技术来测量显卡性能。场景含有光线追踪反射、实时全局光照、网格着色器、体积照明、粒子和后处理效果。
傲世ONIX Odyssey征途B570相比RTX 4060差距为27%；相比B580差距为23%。

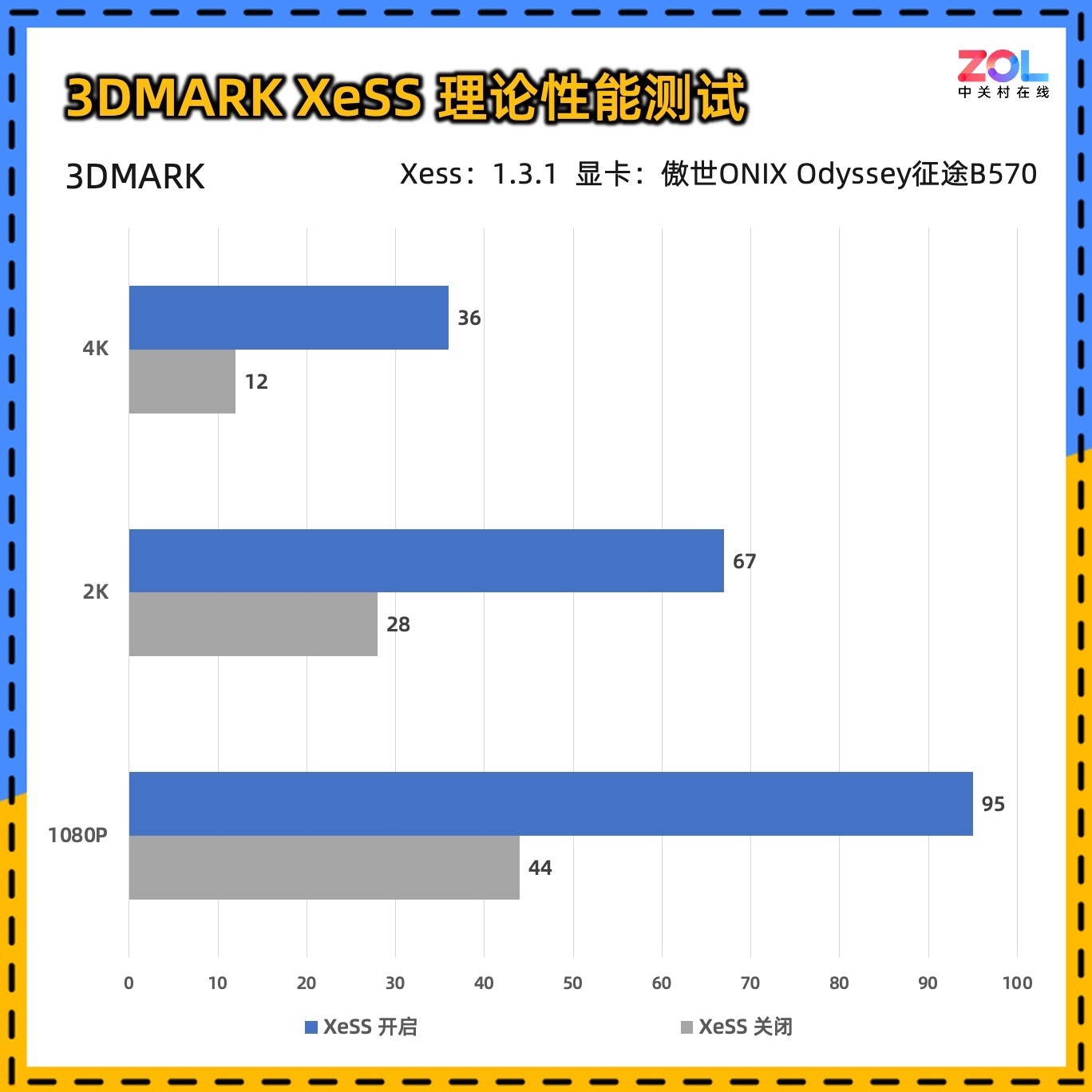

而在3DMARK的Xess理论测试中，1080p/2K/4K三档分辨率的帧数提升分别为115%、139%和200%。
从理论测试来看，傲世ONIX Odyssey征途B570的性能与公版B570基本一致，性能大致在RTX 4060与B580之间，4项测试中，包含成绩略低的SpeedWay，傲世ONIX Odyssey征途B570相比RTX 4060的综合提升约为5%；对比B580的综合差距约为19%。
游戏测试/XeSS测试
测试完了理论数据，下面来看傲世ONIX Odyssey征途B570实际游戏的表现。目前大部分主流游戏均已集成Intel XeSS，与NVIDIA的DLSS、AMD的FSR基本采用相同原理，同为超分辨率缩放技术，只是名称和部分档位叫法不同，因此本次测如无特殊说明，涉及到超采样技术对比的测试，均以缩放比例作为对比参考，忽视名称。
我们先测试几款热门网络游戏，画质均设置为最高。

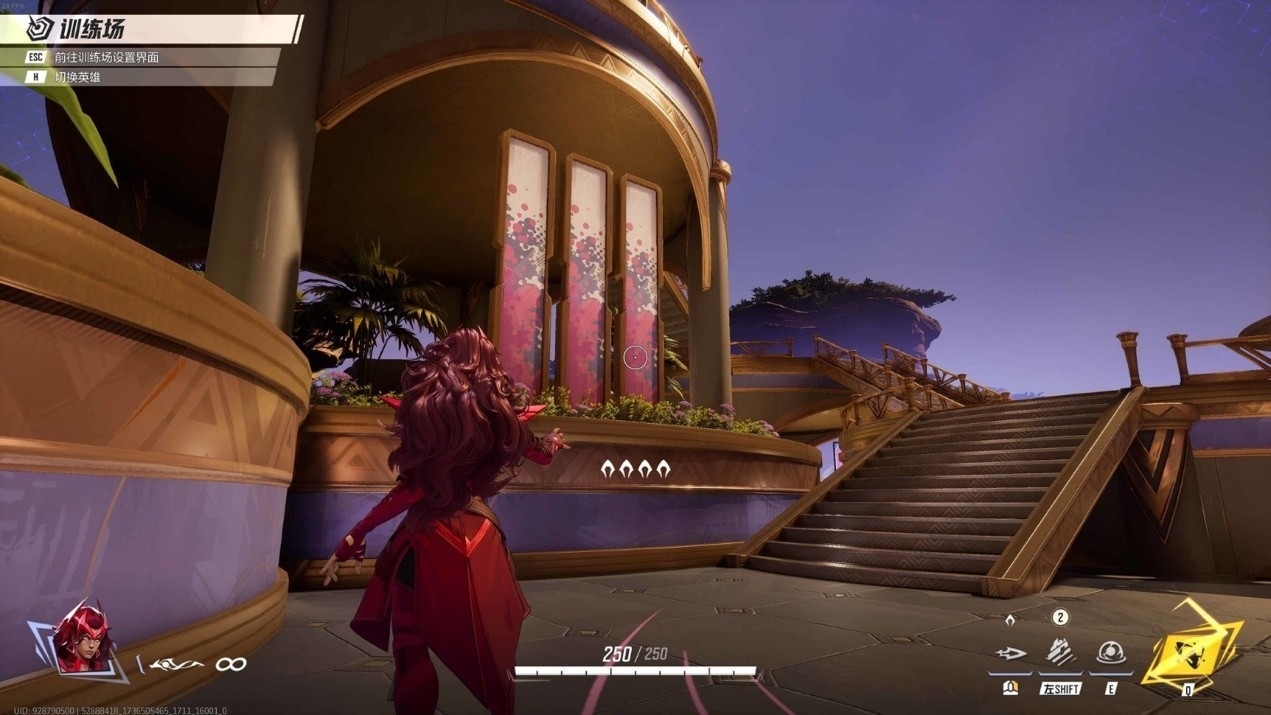

《漫威争锋》是唯一一款集成了XeSS2的免费网游，这款网易出品的对战游戏之前一直被大家视为OW平替。本次测试方法为复杂场景下的固定镜头，且画面中均不包含奇异博士的传送门（由于英雄的特殊机制，开启传送门后相当于双开游戏，所有测试所得帧数，需再减20帧左右）。

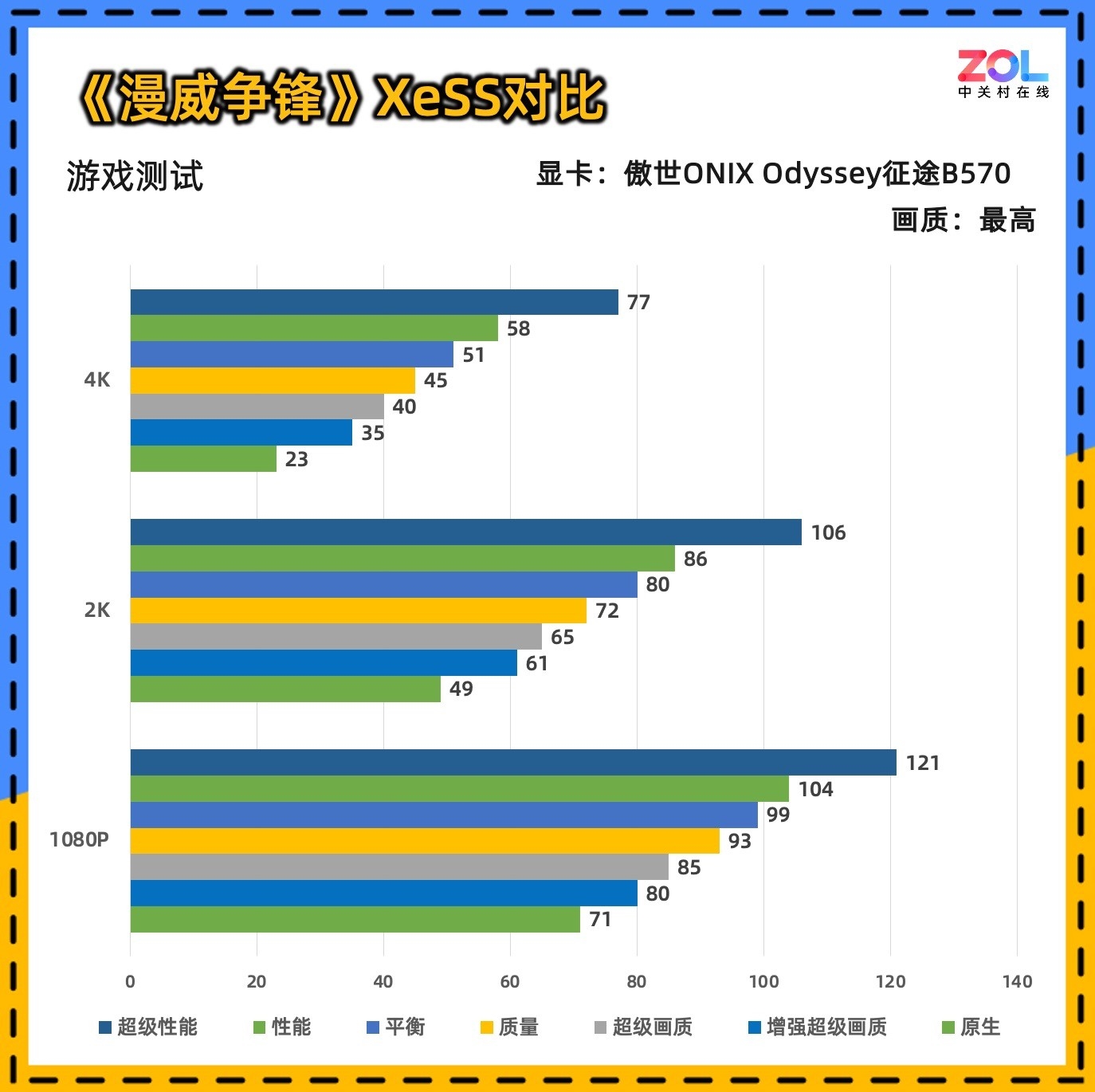

《漫威争锋》的XeSS共分为6档，再加上原生画质，整体数据非常多。傲世ONIX Odyssey征途B570在2K分辨率下依然有着不错的成绩，适当降低画质选项完全可以达到2K电竞级帧率。
XeSS 2是随着Intel B系列显卡推出同步更新的技术，它在原本超采样技术上增加了XeSS FG（Frame Generation）以及XeSS LL（Low Latency）两项技术，即帧生成和低延迟，这与NVIDIA的DLSS3.5有着异曲同工之处。

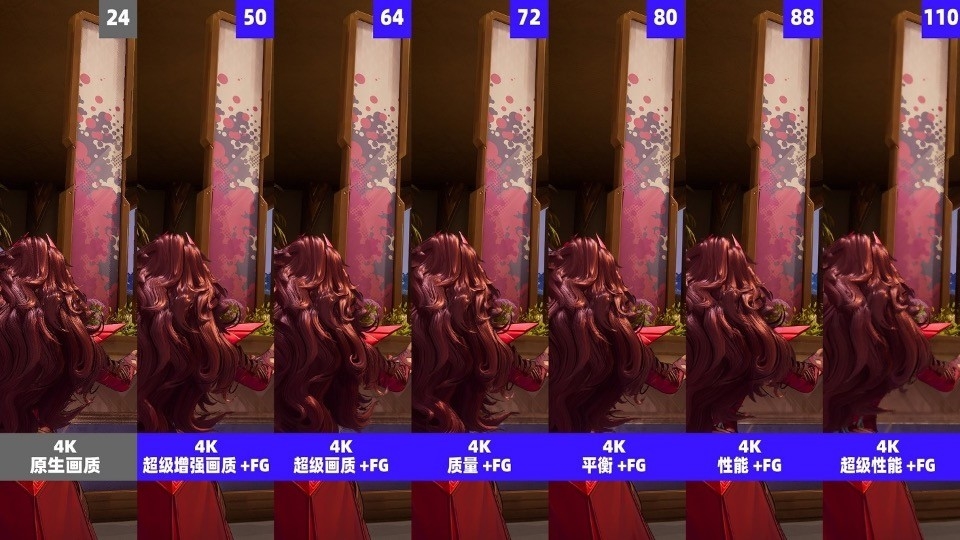

开启XeSS2后，在2K分辨率下，即便是超级增强画质，也有65%左右的帧数提升，直接跨进百帧的高帧率电竞游戏。画质方面，XeSS档位普遍分的比较细，经局部对比，傲世ONIX Odyssey征途B570在4K分辨率下依然游刃有余，性能模式能达到88帧，画面细节几乎没有什么损失，但超级性能模式画面糊的比较厉害，推荐大家在性能模式及以上游玩。

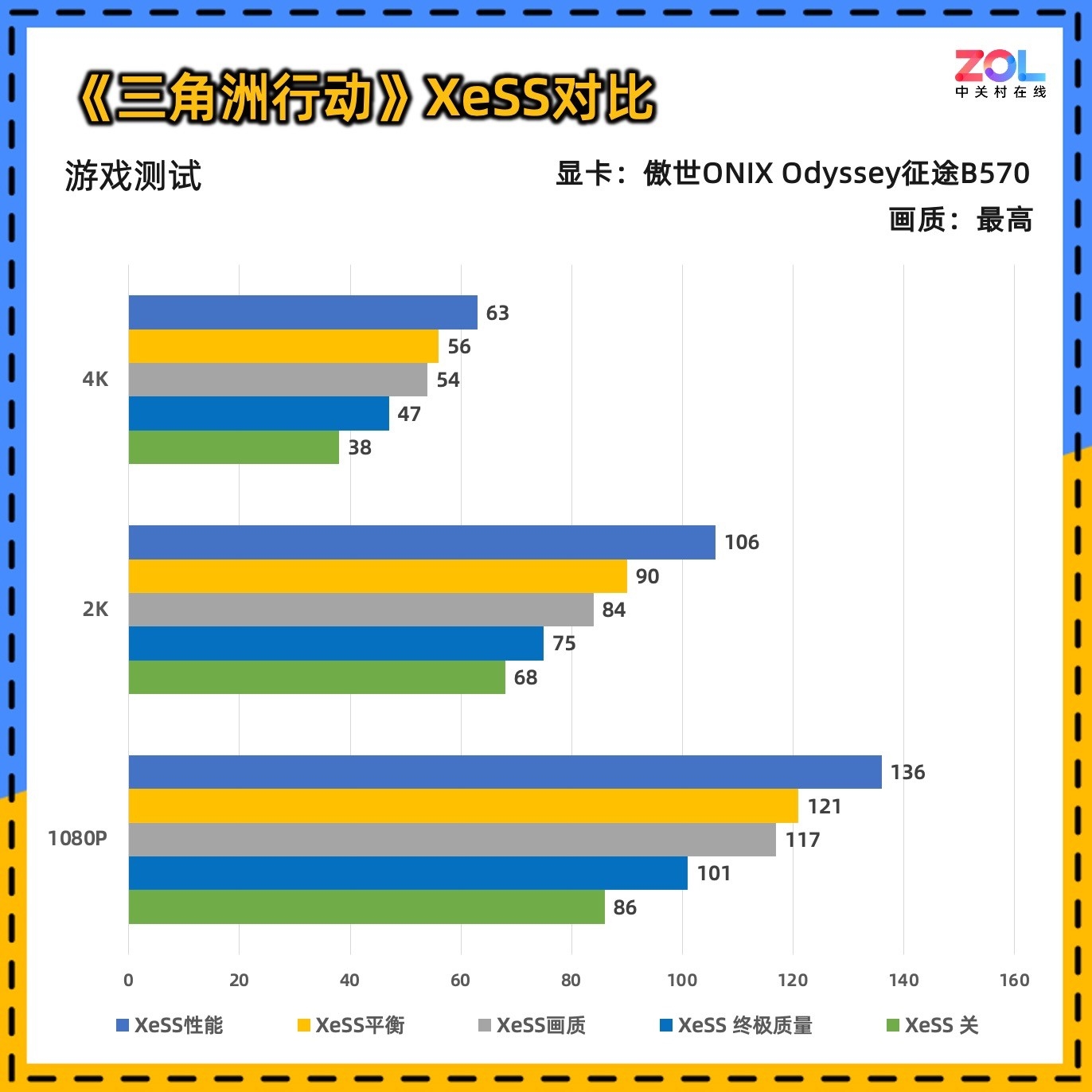

《三角洲行动》是腾讯最新的FPS对战网游，采用虚幻5引擎打造，虽然画质出色，但对于硬件的要求已经大大超出网游的要求。该项测试我们依然使用最高画质，傲世ONIX Odyssey征途B570在2K分辨率表现亮眼，在XeSS性能模式可以达到106帧。

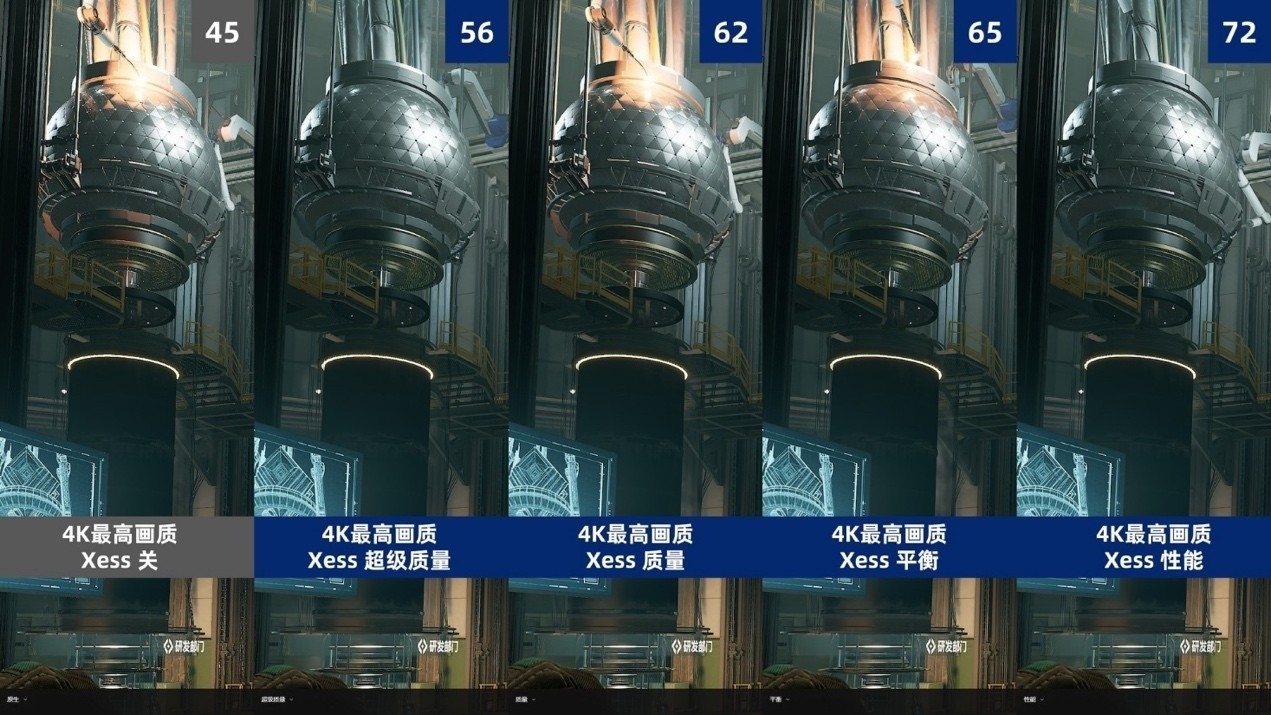

画质方面，我们对比了4K分辨率+高画质下的Xess各档位情况，傲世ONIX Odyssey征途B570的Xess效果几乎无可挑剔。

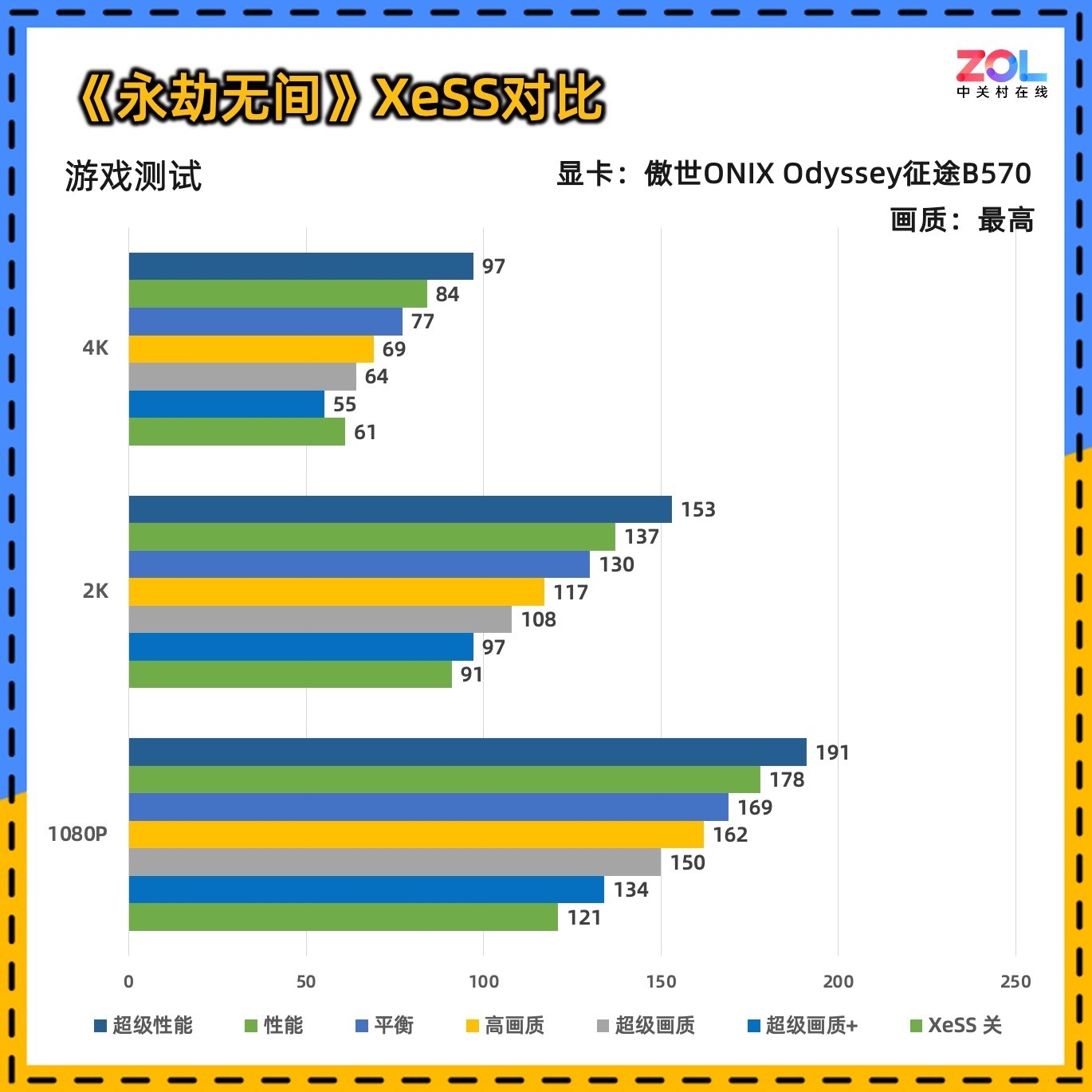

在《永劫无间》测试中，我们在DX12环境中测试XeSS表现，并将游戏画质为最高。傲世ONIX Odyssey征途B570在4K分辨率超级性能模式中，能够达到接近百帧的水准。

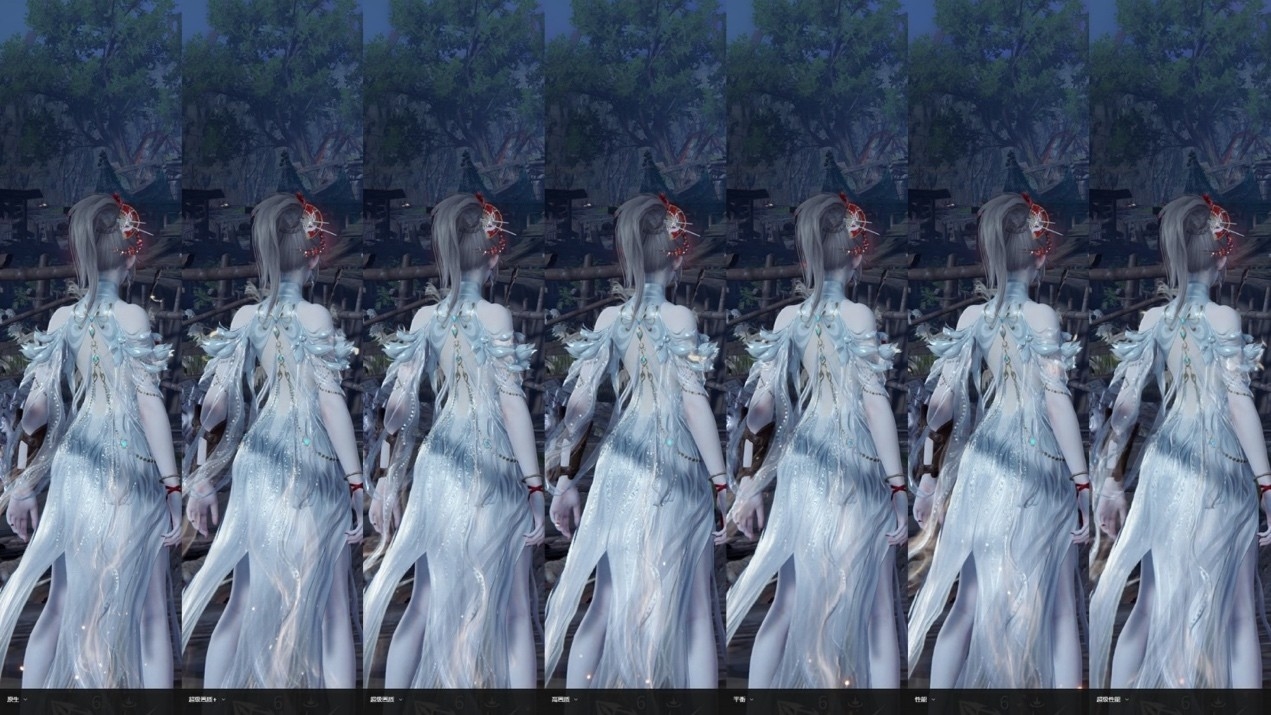

画质方面（4K分辨率），从左到右依次为原生画质→超级性能，从场景到角色服装，即便是超级性能模式的整体变化很小。
接下来是3A大作的测试，该项测试更能准确反映出显卡的真实性能。
竞速游戏《极限竞速：地平线5》同时支持XeSS和DLSS，我们也在游戏中启用。由于这款游戏N卡较有优势，测试结果显示在1080P和2K分辨率下，RTX 4060优势较为明显，但随着分辨率的提升差距开始缩小，4K分辨率下更是实现了反超。

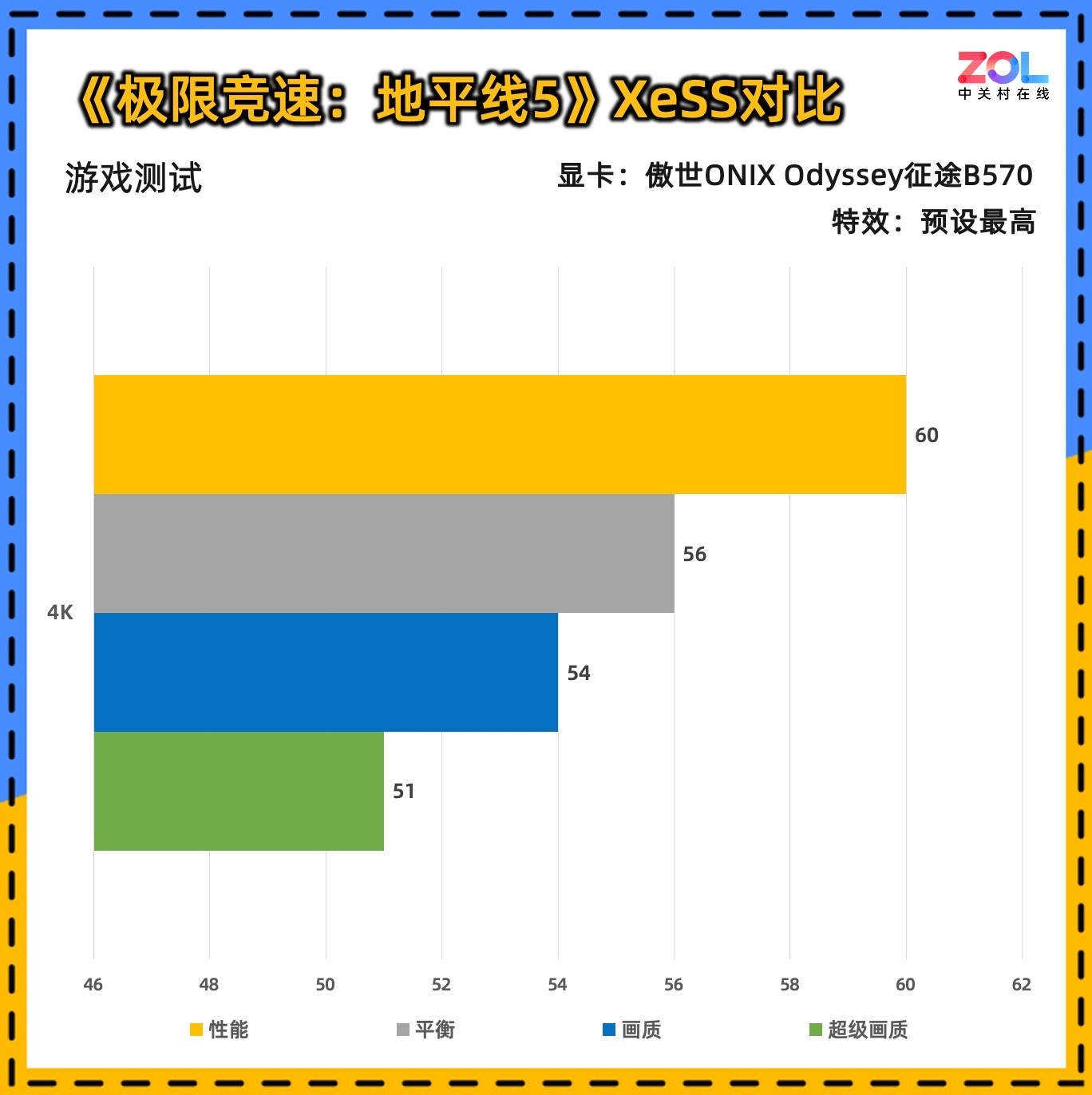

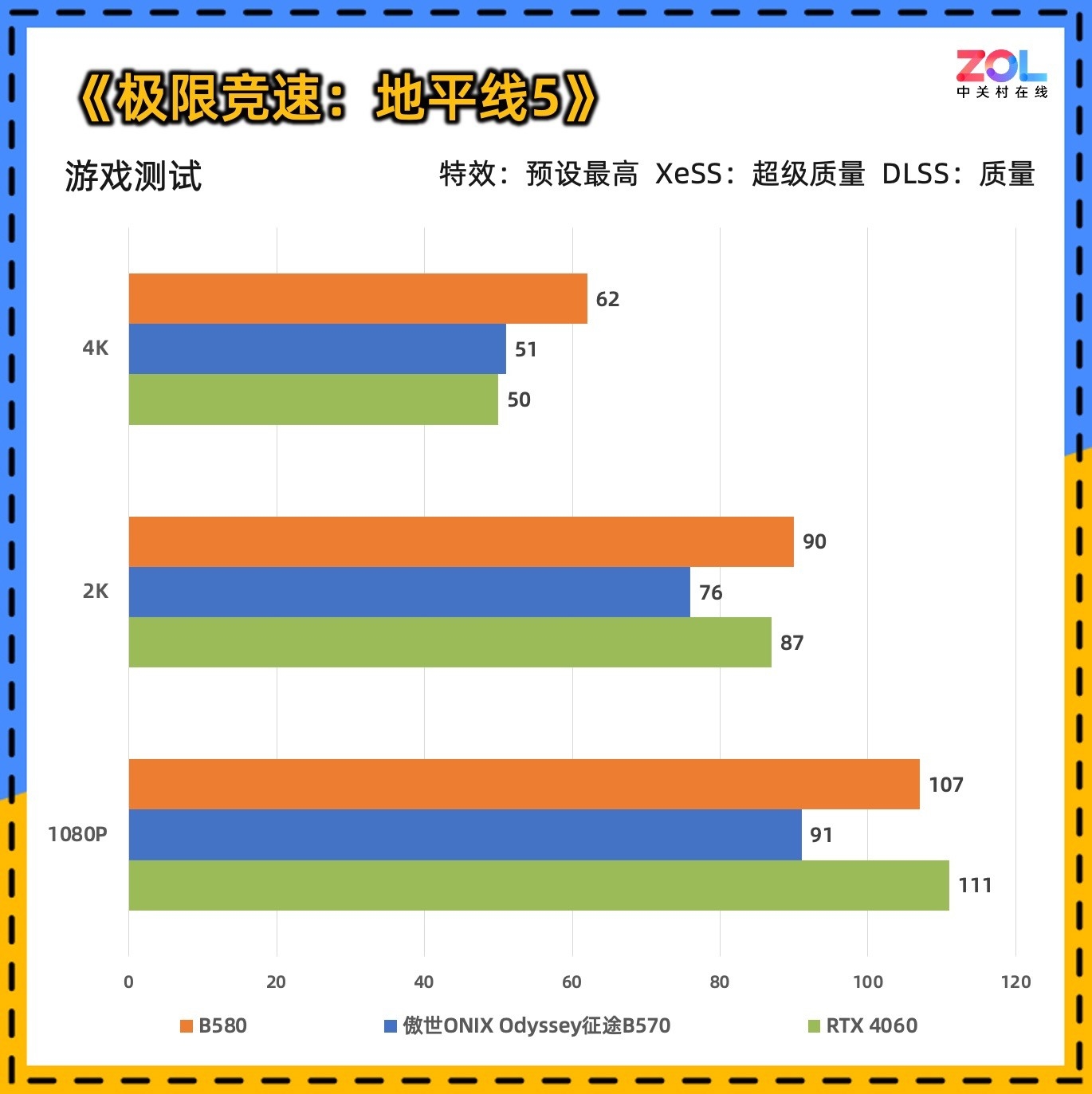

XeSS测试，傲世ONIX Odyssey征途B570帧数表现如下图。相对于其他游戏来说，这款游戏的XeSS表现目前并不理想，不同档位之间的帧数没有拉开差距，这要看后续的显卡驱动和游戏更新能否改善。

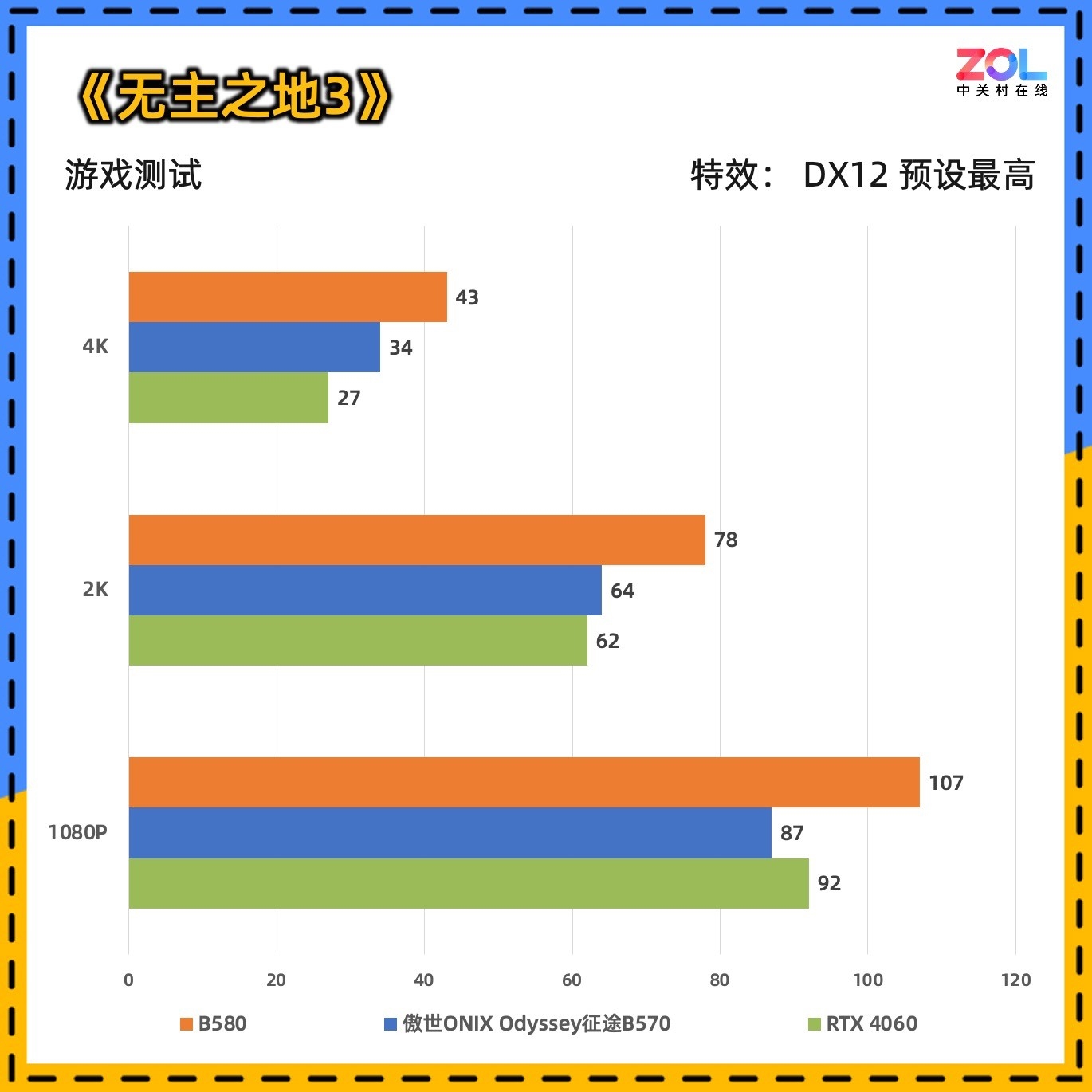

《无主之地3》是一款常规的3A大作，在DX12环境下，傲世ONIX Odyssey征途B570显卡相较RTX 4060的帧数提升并非线性，在1080p分辨率落后5帧，2K分辨率领先2帧，而在4K分辨率就能领先26%左右。

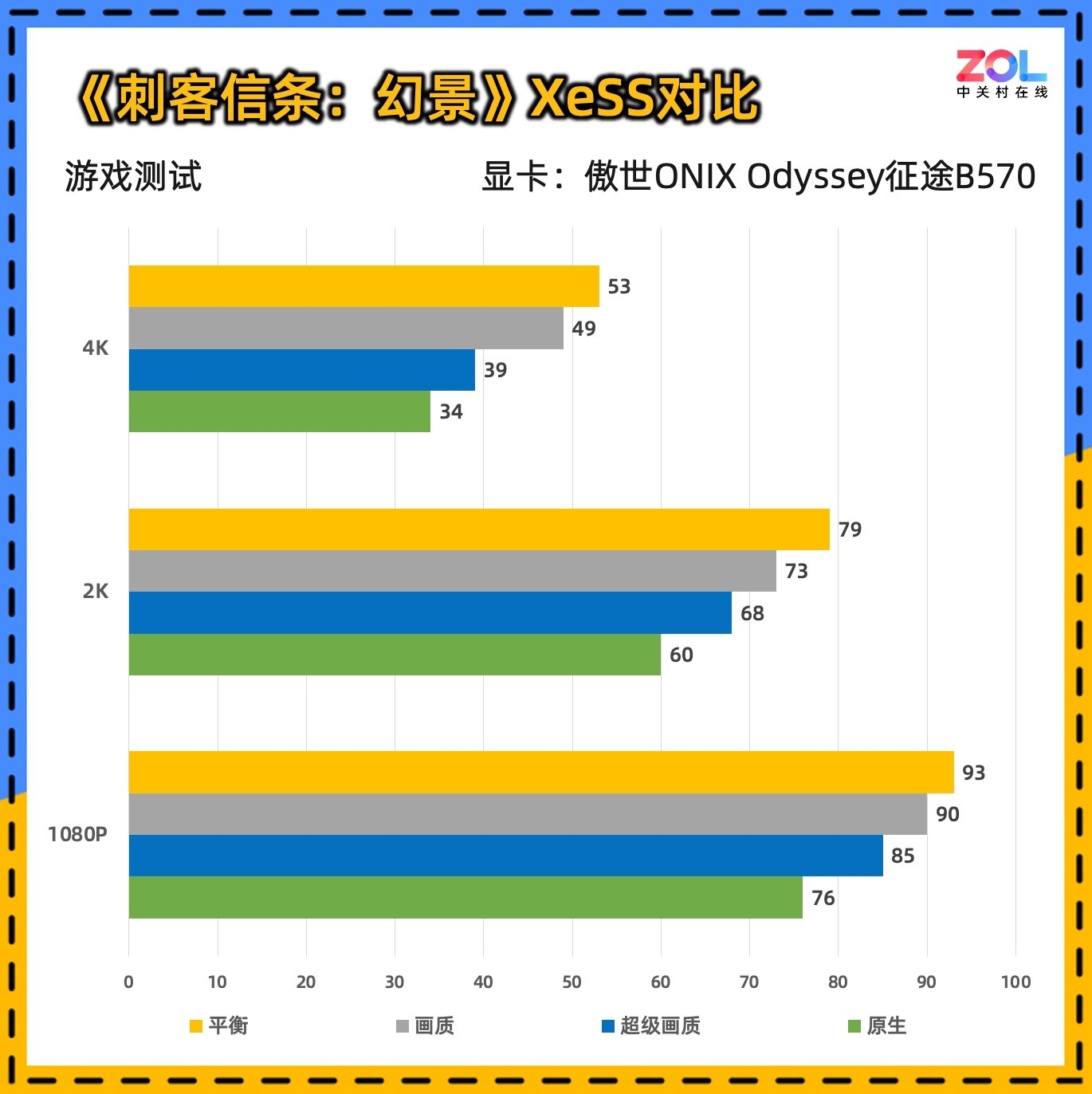

在育碧的“跑酷”游戏《刺客信条：幻景》测试中，我们关掉自适应帧率，仅使用XeSS控制缩放倍率。在2K分辨率下，傲世ONIX Odyssey征途B570无缩放的原生画质达到60帧，开启XeSS后，相对于B580虽然每档均有7帧左右的差距，但均能达到流畅运行的水平。

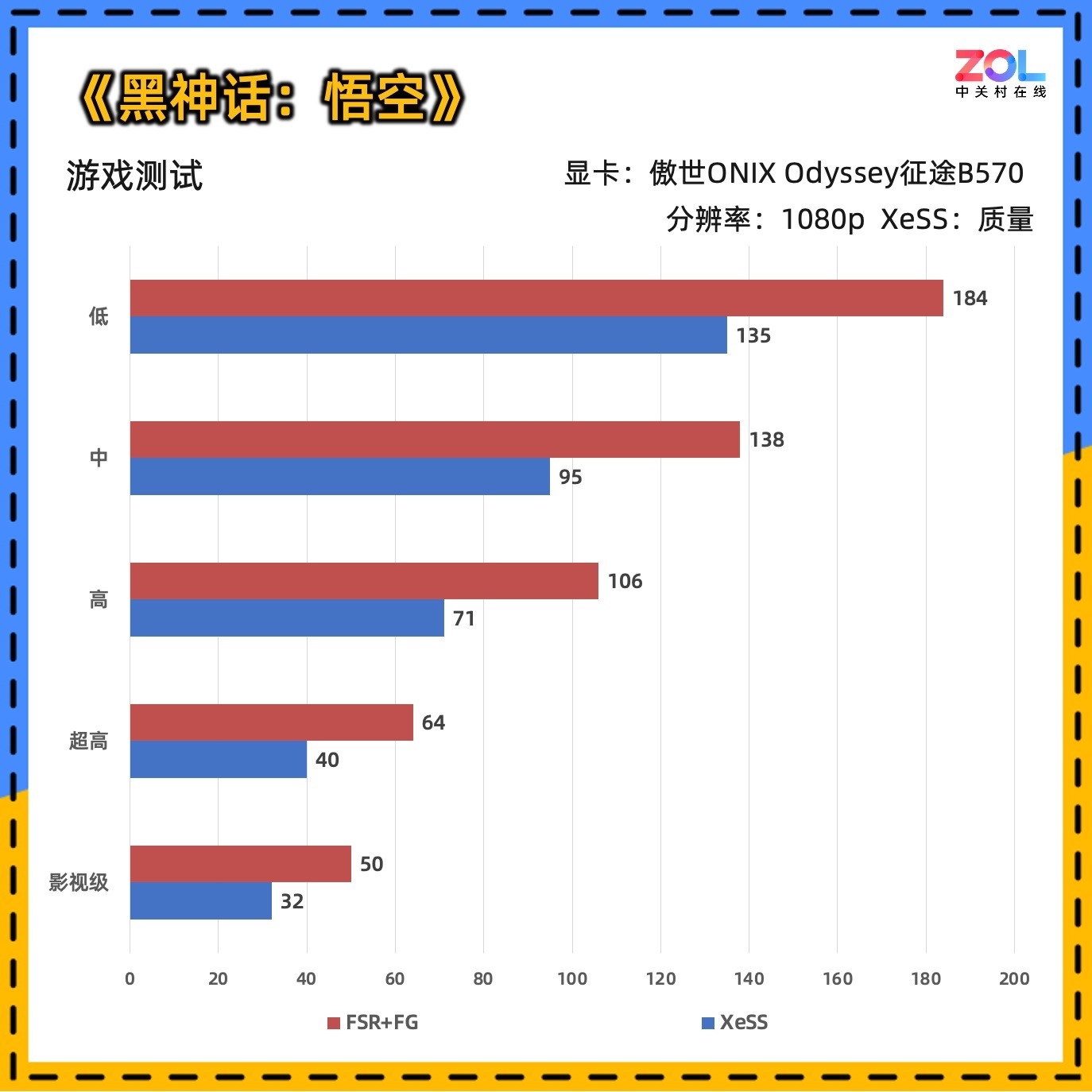

《黑神话：悟空》去年最热门的国产3A巨作，由于采用虚幻5引擎开发，不仅画面表现令人惊叹，对于硬件也有着非常苛刻要求。虽然这款游戏尚未集成XeSS帧生成功能，但傲世ONIX Odyssey征途B570在1080p分辨率的高画质模式，也能达到71帧左右流畅运行的水准。

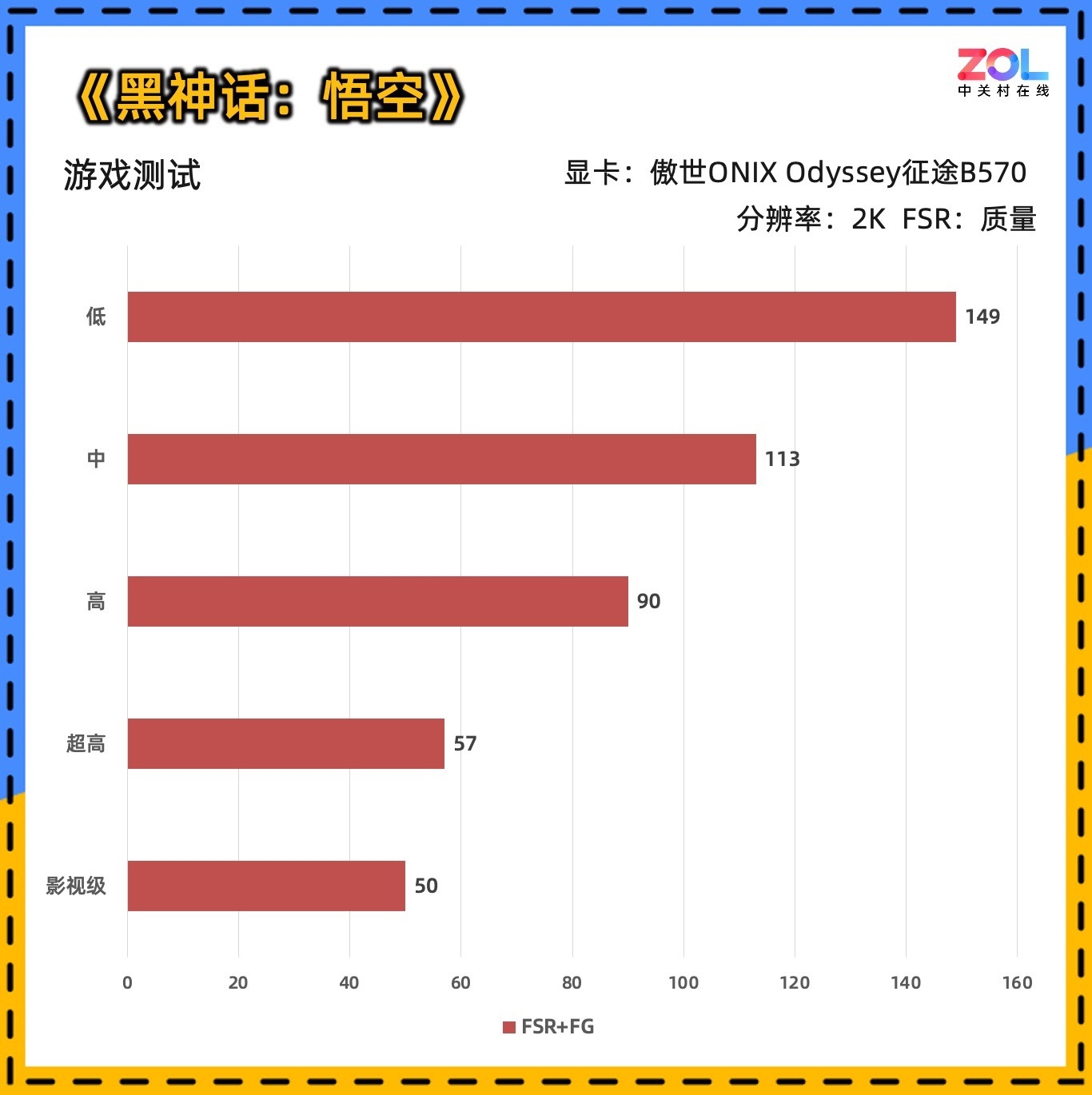

我们还模拟了大部分玩家的实际游戏设置，即FSR+FG，在2K分辨率未开启光线追踪条件下，傲世ONIX Odyssey征途B570实测超高画质下可以达到57帧，而高画质下可达到90帧，如果将FSR的档位降低一下将会达到百帧的水平。

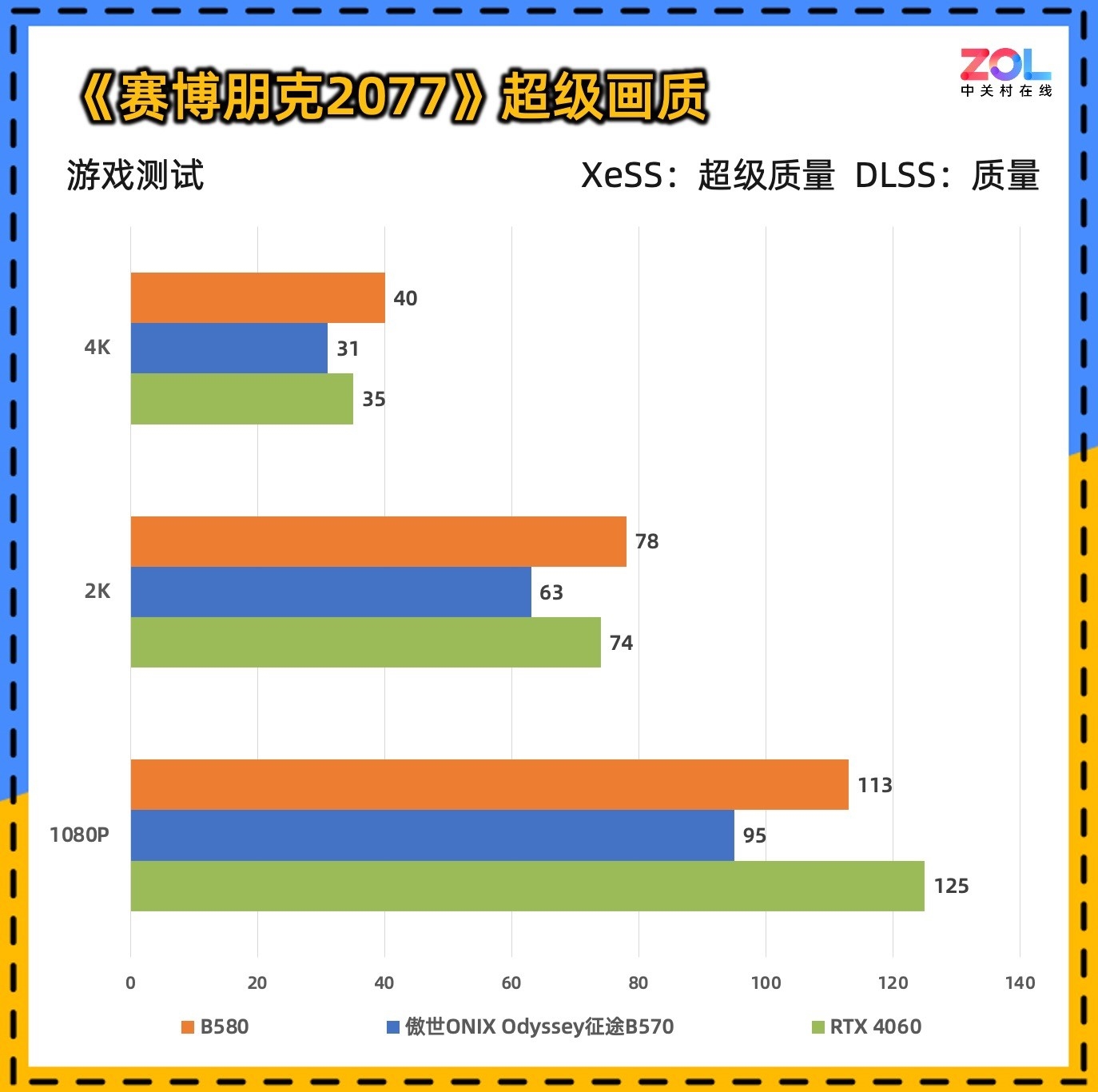

最后是现代显卡测试的标杆游戏——《赛博朋克2077》，集成了各家的超采样技术，在无光追的超级画质中。在1080P分辨率下，傲世ONIX Odyssey征途B570与RTX 4060有着30帧的差距，不过在2K分辨率下能跑出63帧的流畅水准，这已经是非常难得了。

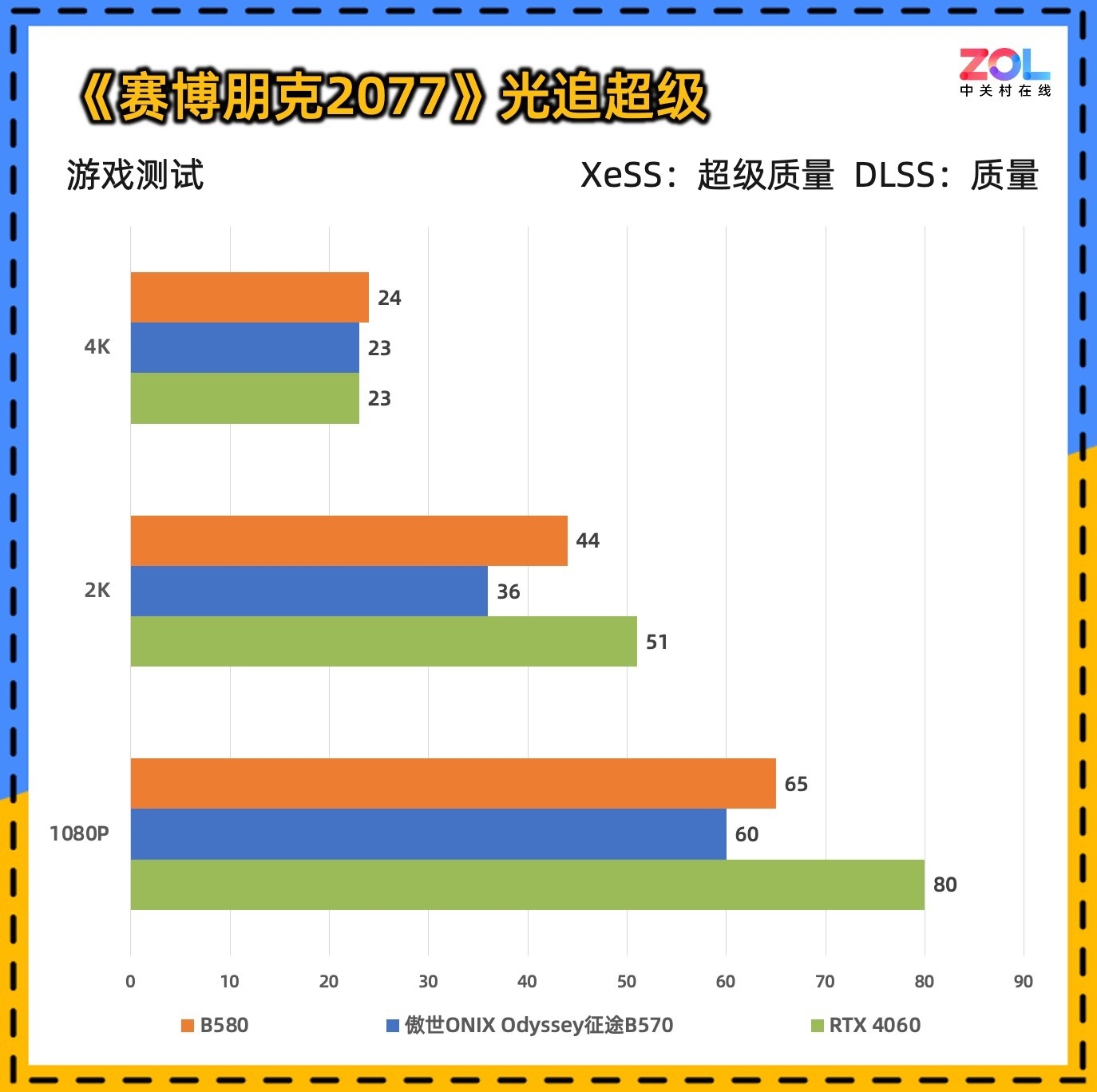

而在光追超级画质中，虽然三块显卡在4K分辨率均无法流畅运行，但傲世ONIX Odyssey征途B570却与RTX 4060却打成了平手，这也侧面反映出N卡在偏低的显存在高分辨率下出现了瓶颈。

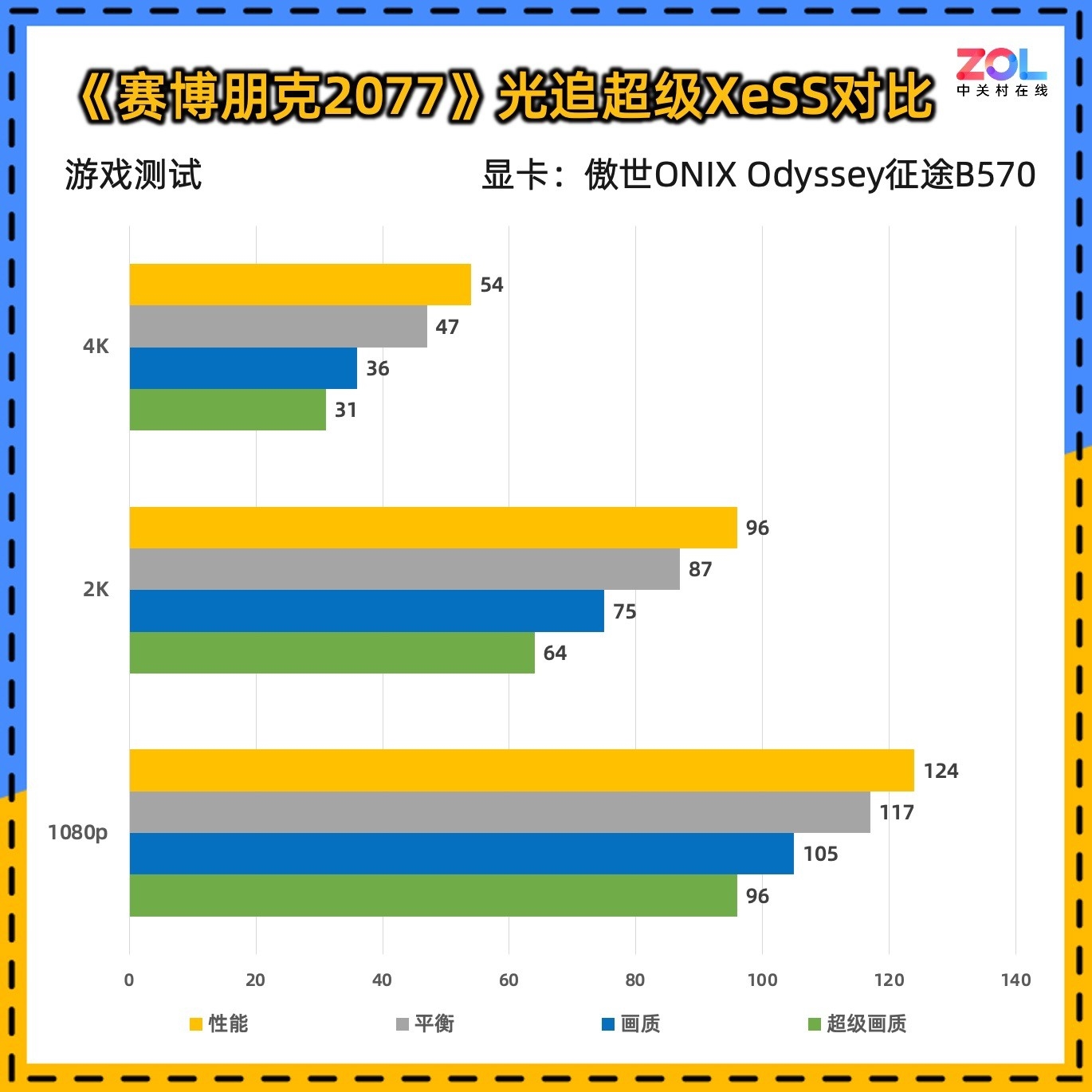

XeSS测试，在2K分辨率的XeSS超级画质档位，至少傲世ONIX Odyssey征途B570已经能够达到64帧的流畅水平，表现非常不错。

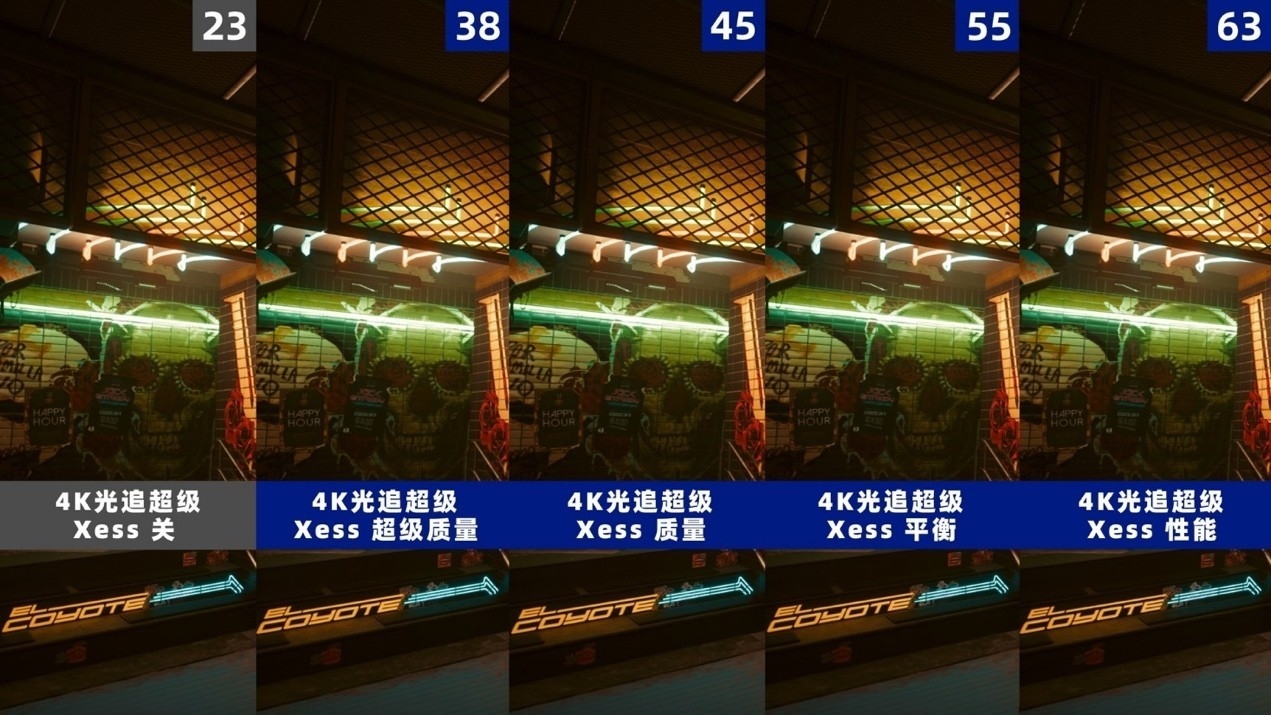

画质对比，在4K分辨率下，可以看到Xess各档位差别不大，很好的保留了细节。
内容创作及AI应用测试

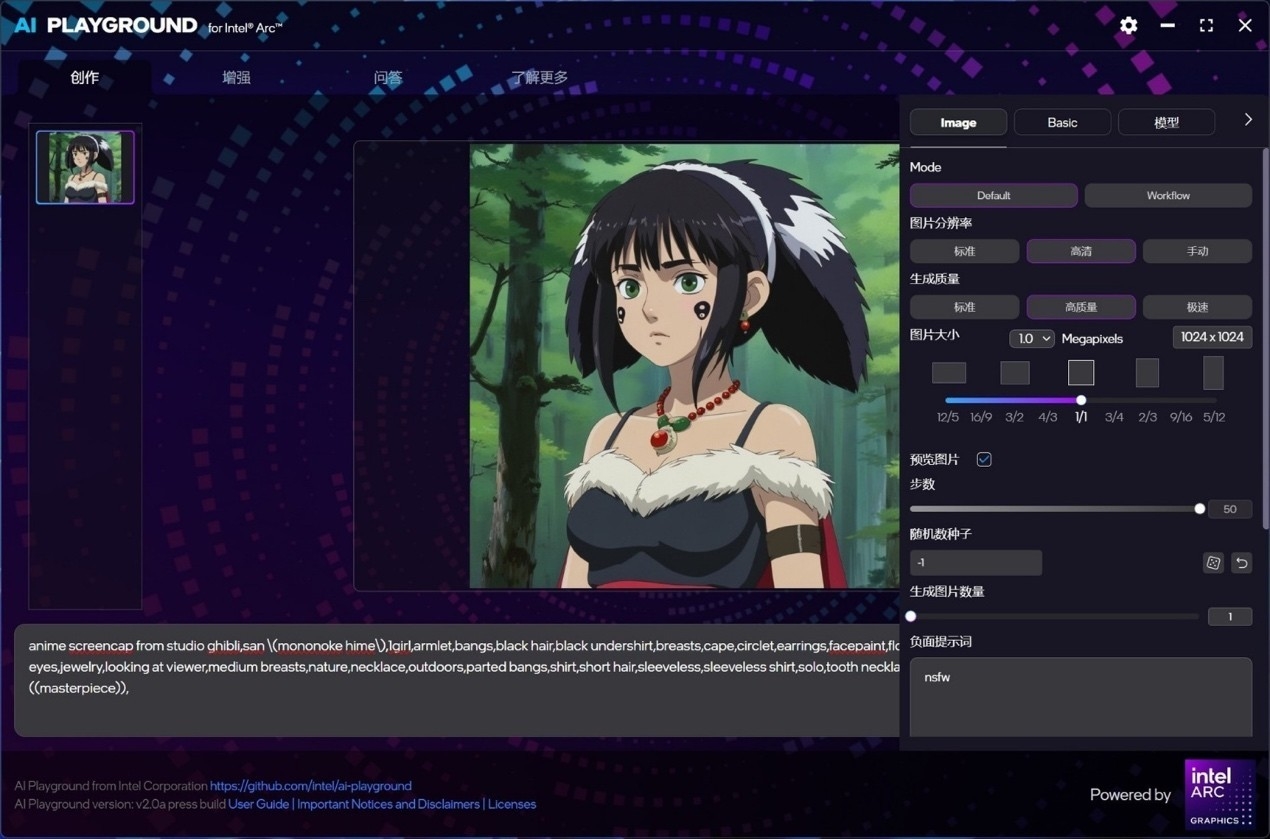

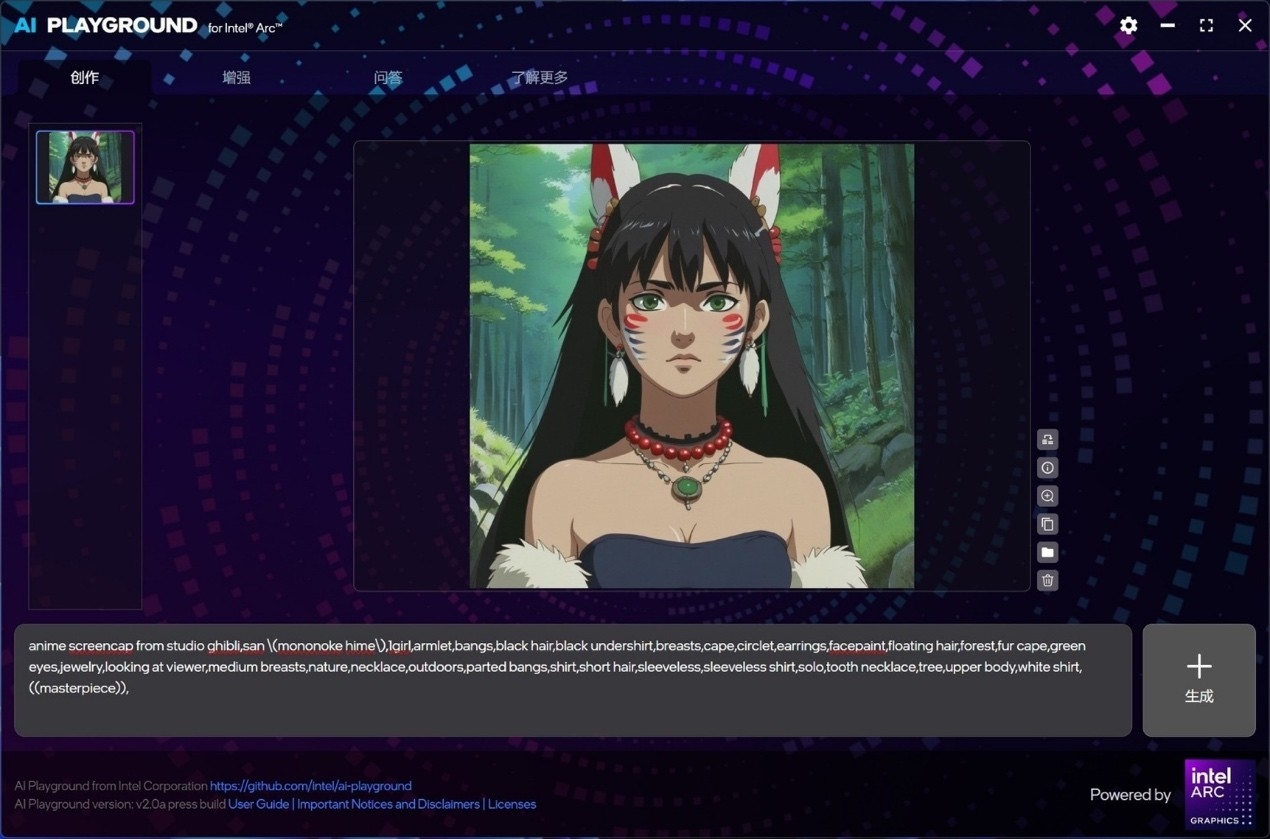

AI应用方面，Intel提供了最新的AI PLAYGROUND软件，集成了AI生图、图形增强、大语言模型等创作内容。其中AI生图则完全是Stable Diffusion内容，只不过进行了高集成度简化，便于新手使用。
实际体验方面，目前AI PLAYGROUND相当于Stable Diffusion的客户端版，所有模型仍然需要从Github上下载，如果没有科学上网的条件，可下载秋叶整合包，内容基本相同。

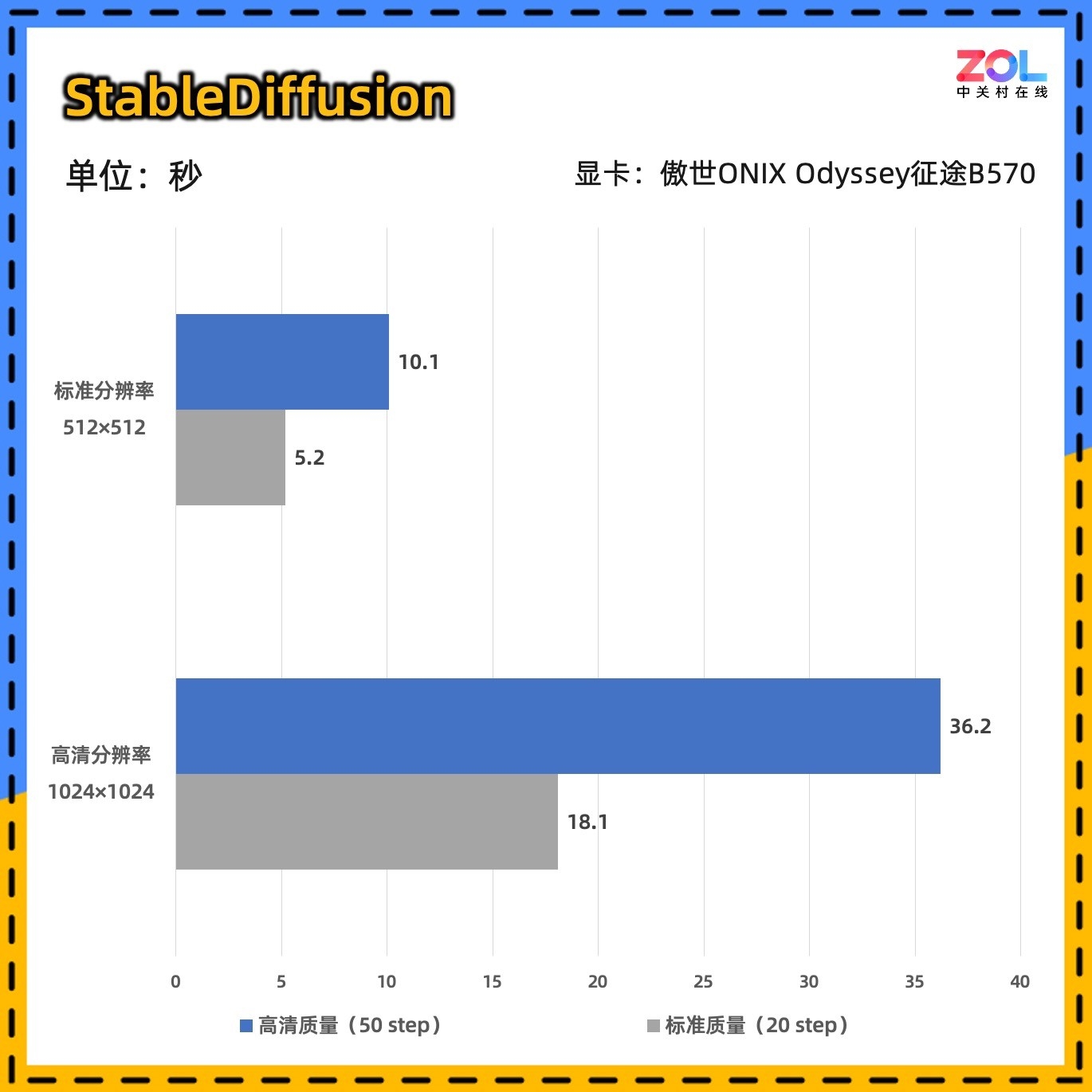

在AI PLAYGROUND中，拥有标清（512x512）与高清（1024x1024）的两种图片生成模式，即SD1.5和SDXL，我们使用傲世ONIX Odyssey征途B570分别在标准分辨率和高清分辨率中（不同模型下）进行了实测，结果相当令人惊喜，让人难以想象这是一块仅1999元显卡的能做到的。
功耗与温度测试
在温度和功耗能直观反馈显卡满载时的工作状态。我们将室温调整为26℃，使用Frumark软件测试显卡满载功耗及温度，并用GPU SHARK检测。

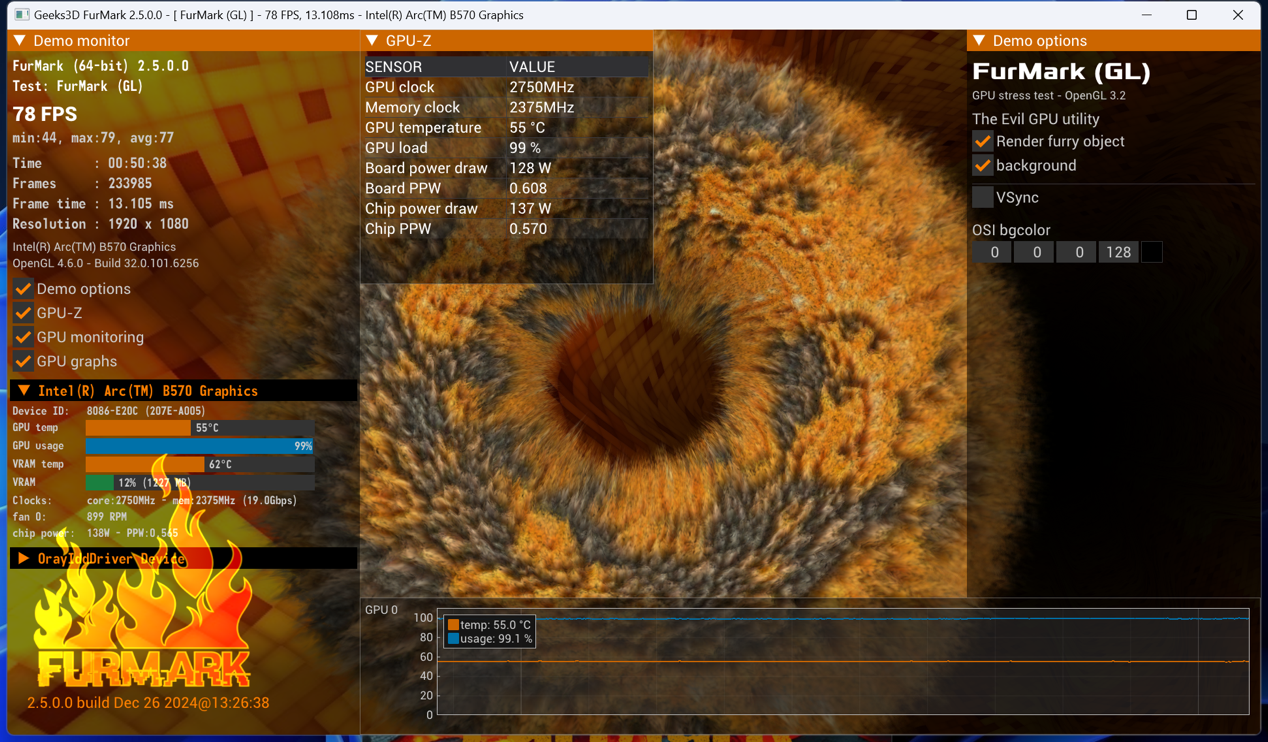

经过半小时的满载测试，傲世ONIX Odyssey征途B570核心温度稳定为55℃，显存温度62℃，而平均功耗仅为138W，而傲世官方的数值是153W，预计是包含了PCB板以及风扇等元器件的功率。

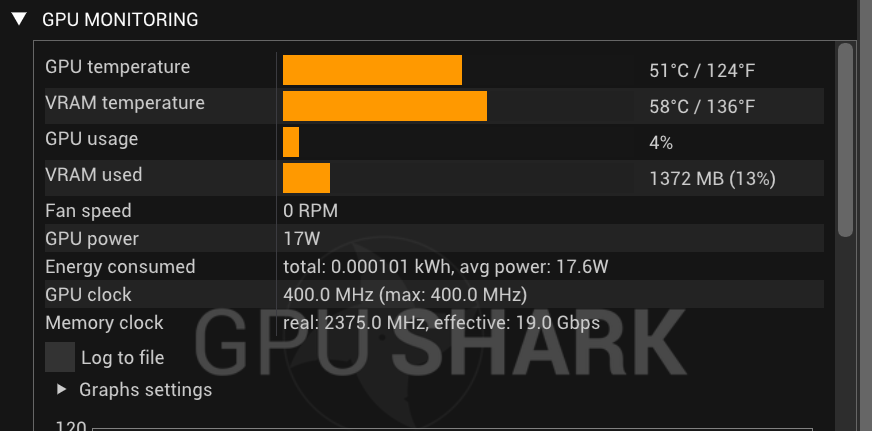

值得一提的是，傲世ONIX Odyssey征途B570待机功耗也有重大改进，在4K@160Hz输出模式仅为17W，如果将分辨率降到2K预计会低至10W左右，相比A系列动辄40W起步提升非常大。

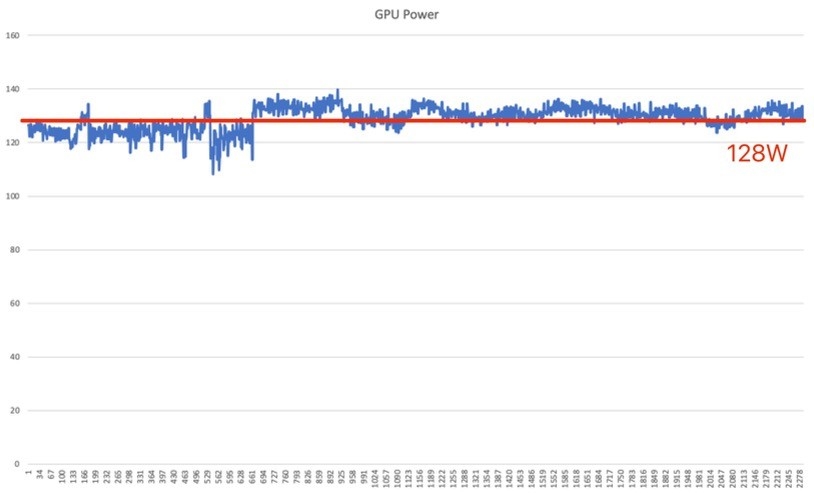

实际游戏测试中，《黑神话：悟空》开启4K分辨率+影视级画质+XeSS，傲世ONIX Odyssey征途B570平均功耗为128W左右，功耗控制方面非常出色。
Xe 2架构解析
傲世ONIX Odyssey征途B570能有如此亮眼的表现，这要得益于Intel全新的B系列显卡架构。

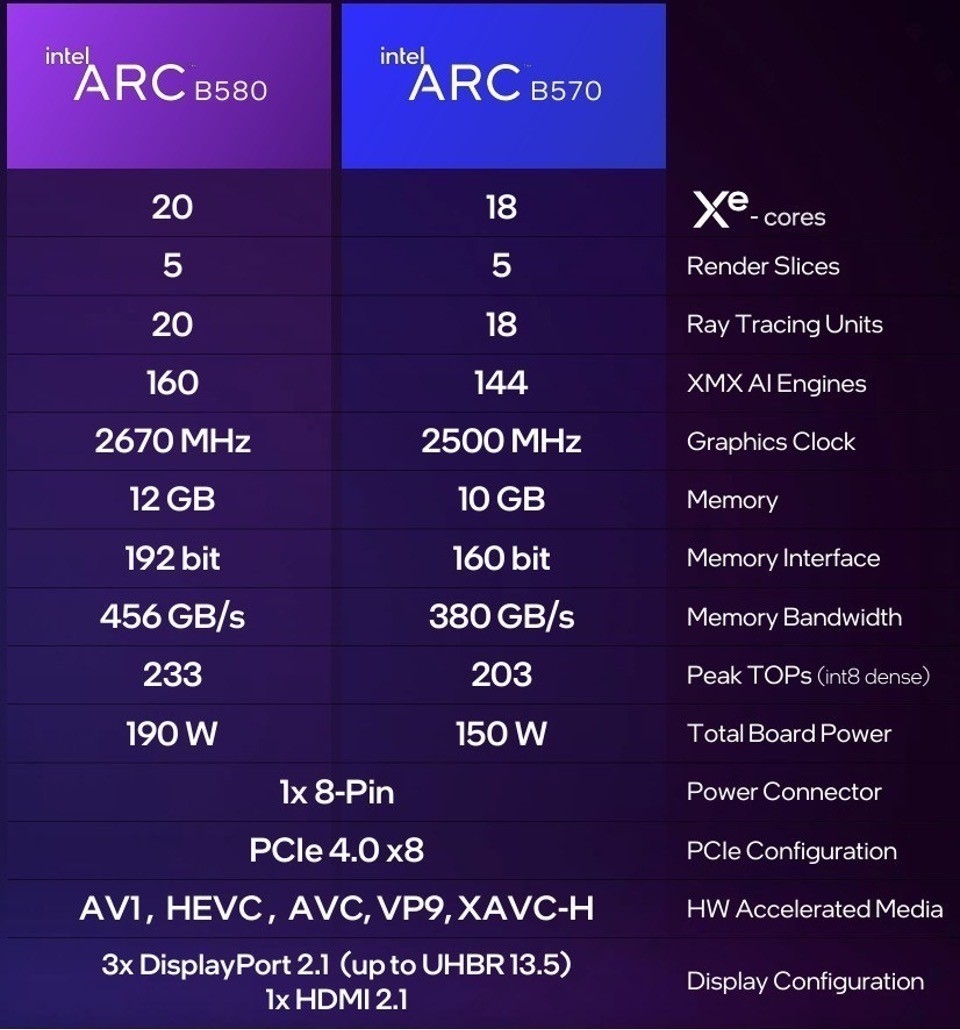

虽然锐炫B570的规格相对于B580做了一部分精简，但幅度并不大，同样拥有5个渲染切片，集成18个Xe2核心、18个光追单元、144个XMX引擎，核心频率略降至2500MHz，配备10GB160bit位宽GDDR6显存，带宽380GB/s，INT8算力性能为203TOPS，TDP仅为150W。

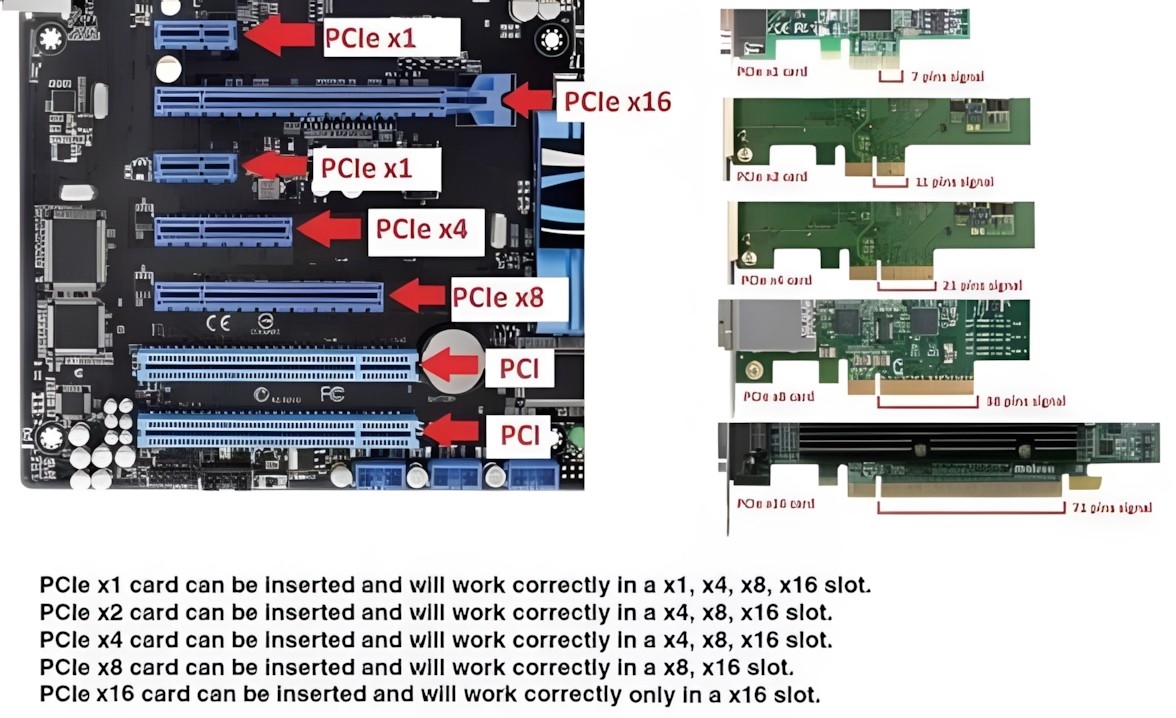

系统总线接口采用PCIe4.0x8规格，支持AV1、HEVC(H.265)、AVC(H.264)、VP9、XAVC-H等硬件解码，视频输出接口支持HDMI2.1和DisplayPort2.1，最中间的DP接口可以输出完美的4K@120Hz画面。
架构层面，英特尔对直接影响性能的Xe核心和光追单元进行了增强。
前者体现在新的矢量引擎中，除了继续支持原生SIMD16计算，还增加了对SIMD32的支持。虽然不是原生支持，但已经能够执行SMID32指令。

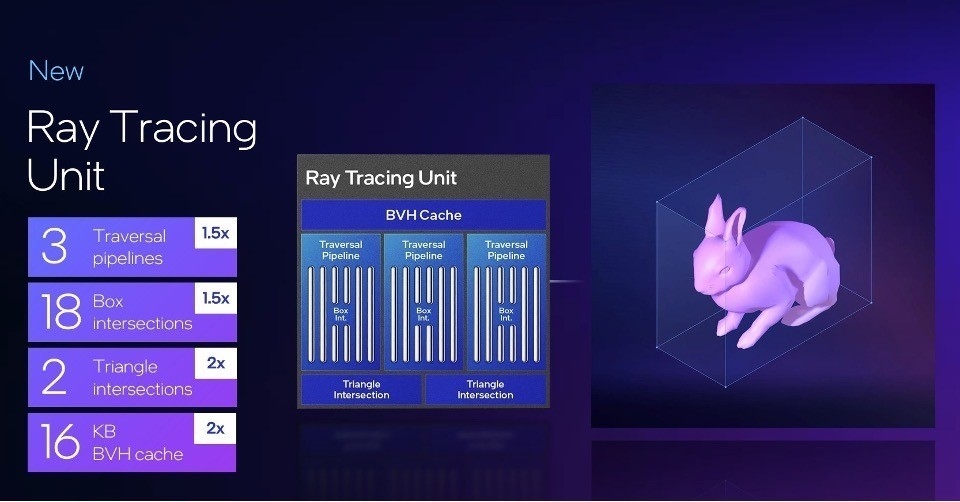

而后者的变化相对更大：traversalpipeline的数量提升到3个；boxintersections增加到18个；triangleintersections增加到2个，并且扩展了BVH（层次包围体结构）缓存，从而极大地提高了光追单元的速度和效率。

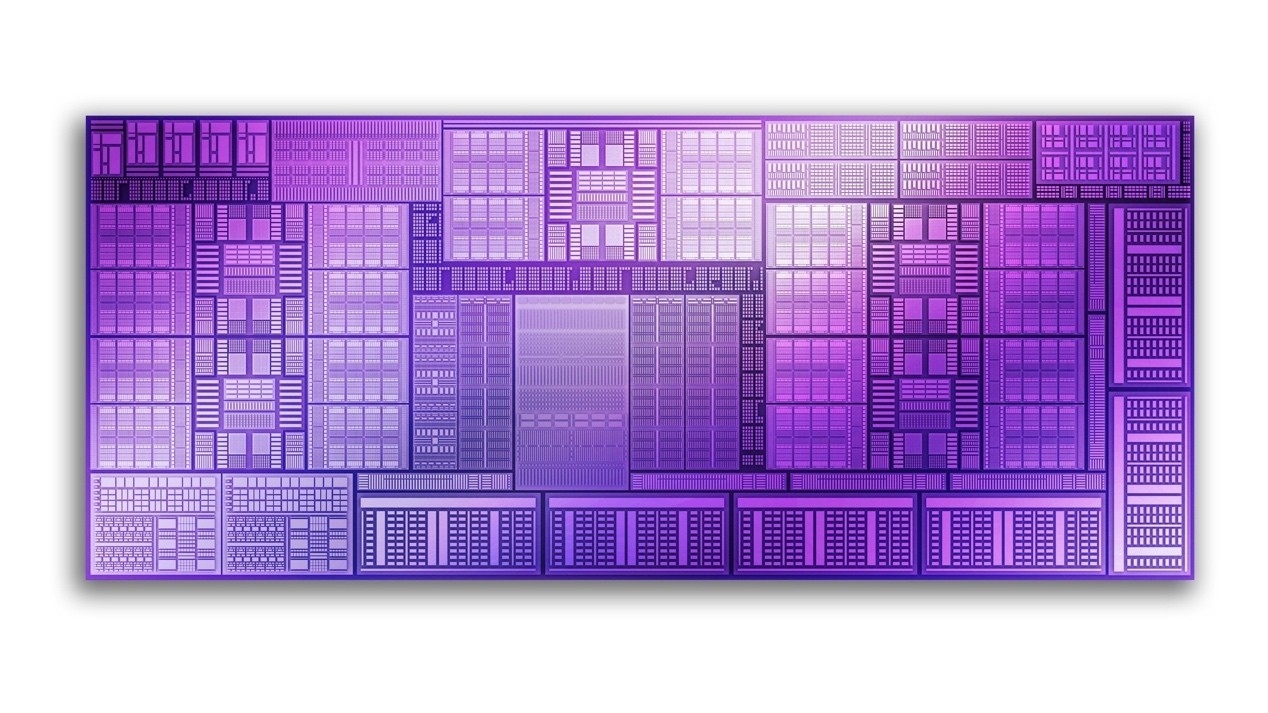

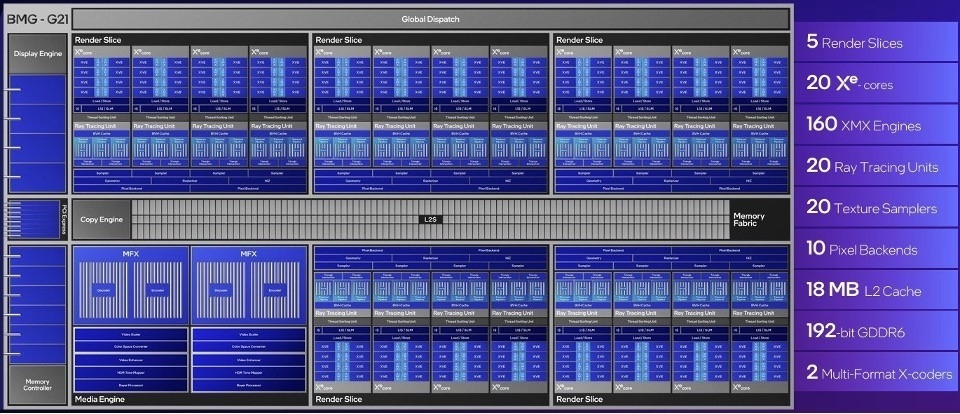

锐炫B系列GPU的SoC架构设计示意图，代号BMG-G21。从这张图上可以看到包括Render Slice（渲染切片）、Media Engine（媒体引擎）、Memory Fabric（显存总线）、DisplayEngine（显示引擎）、Copy Engine（复制引擎）、Memory Controller（显存控制器）等在内的各个计算单元、I/O单元的详细构成。

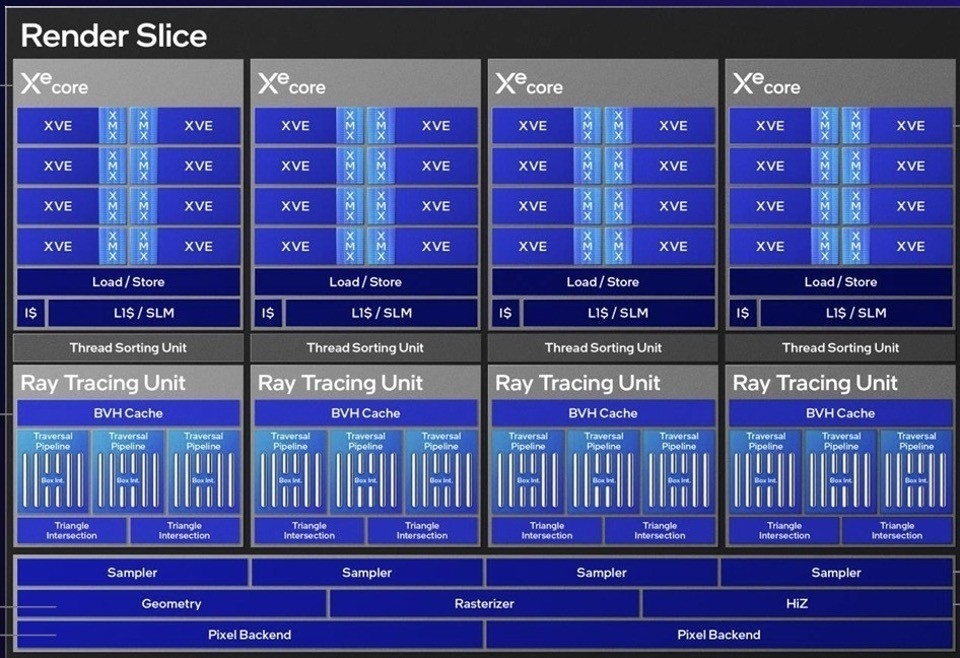

这里我们主要来看看Render Slice（渲染切片），它是锐炫GPU最为核心的部分，第二代锐炫GPU的各项提升也都来自这里。可以看到，一个渲染切片里包含4个Xe核心以及4个光追单元。每个Xe核心拥有8个XMXAI矩阵引擎。
第二代Xe核心中的XVE（矢量引擎）取代了Xe-LP架构时代的EU（执行单元）。这里需要做一些解释：XVE和以往的EU（执行单元）都是Xe架构里最小的线程级单元，二者概念上相同，只是在具体实现上有一定差别，不过这一点无需深究。前面所说的Xe核心增强，实际上就是XVE、XMX等部分的增强。
此外，渲染切片还包含了10个Pixel Backends（像素后端）和20个Texture Samplers（纹理采样器）。第二代Xe核心还新增了256KB的共享L1/SLM（共享本地内存）。
第二代锐炫GPU渲染切片中的Xe核心、光追单元升级，显现到“前台”的就是在效率上的显著提升。如果与第一代英特尔锐炫GPU，即锐炫A系列相比的话，B系列现在每个Xe核心的性能提高了70%，每瓦性能提高50%。
Intel显卡控制中心简介

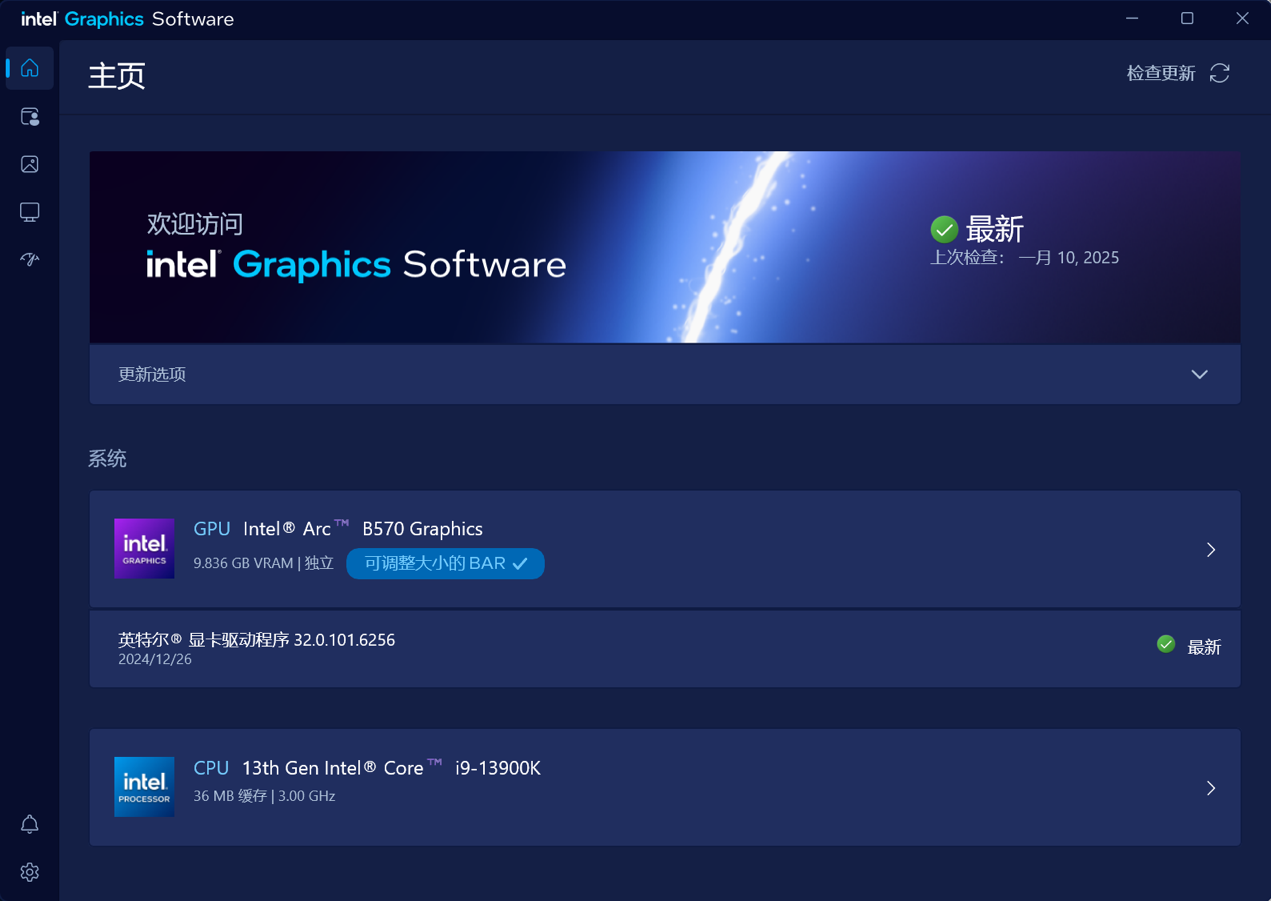

经过两年磨炼，与驱动一同升级迭代的还有Intel显卡控制中心，功能丰富而且使用简单，可以说是显卡的“贴心管家”。首页相当简洁，分别显示Intel的独显与核显，并且标明显卡驱动程序版本，还能检测到影响性能跑分的BAR是否开启。

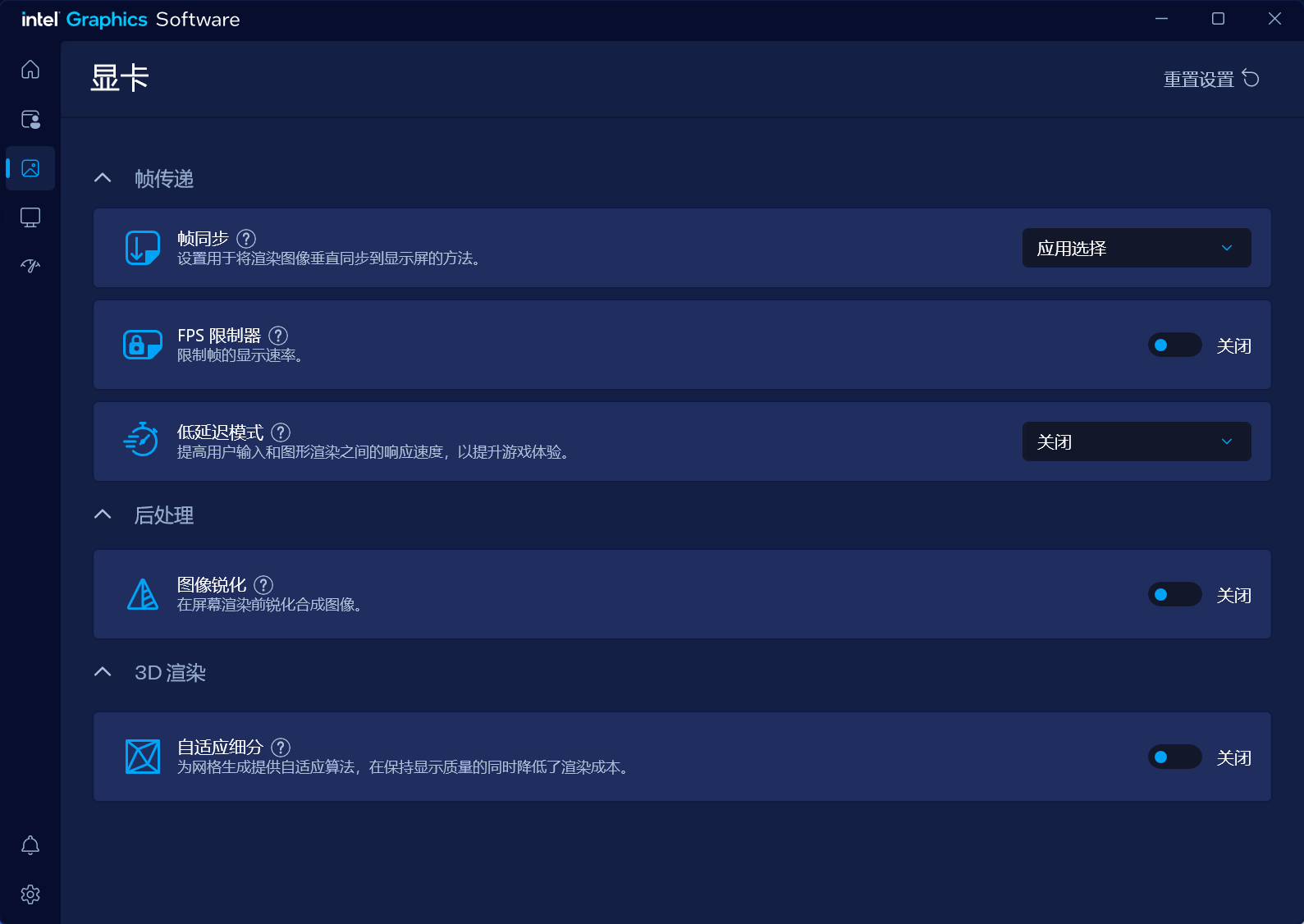

在显卡选项中，大部分为全局调整内容。提供了帧同步、帧率限制、低延迟模式、图像锐化、自适应细分五项优化功能，其中低延迟模式开启之后，游戏的帧生成时间会有比较显著的改善，达到增强游戏画面的流畅度的目的。

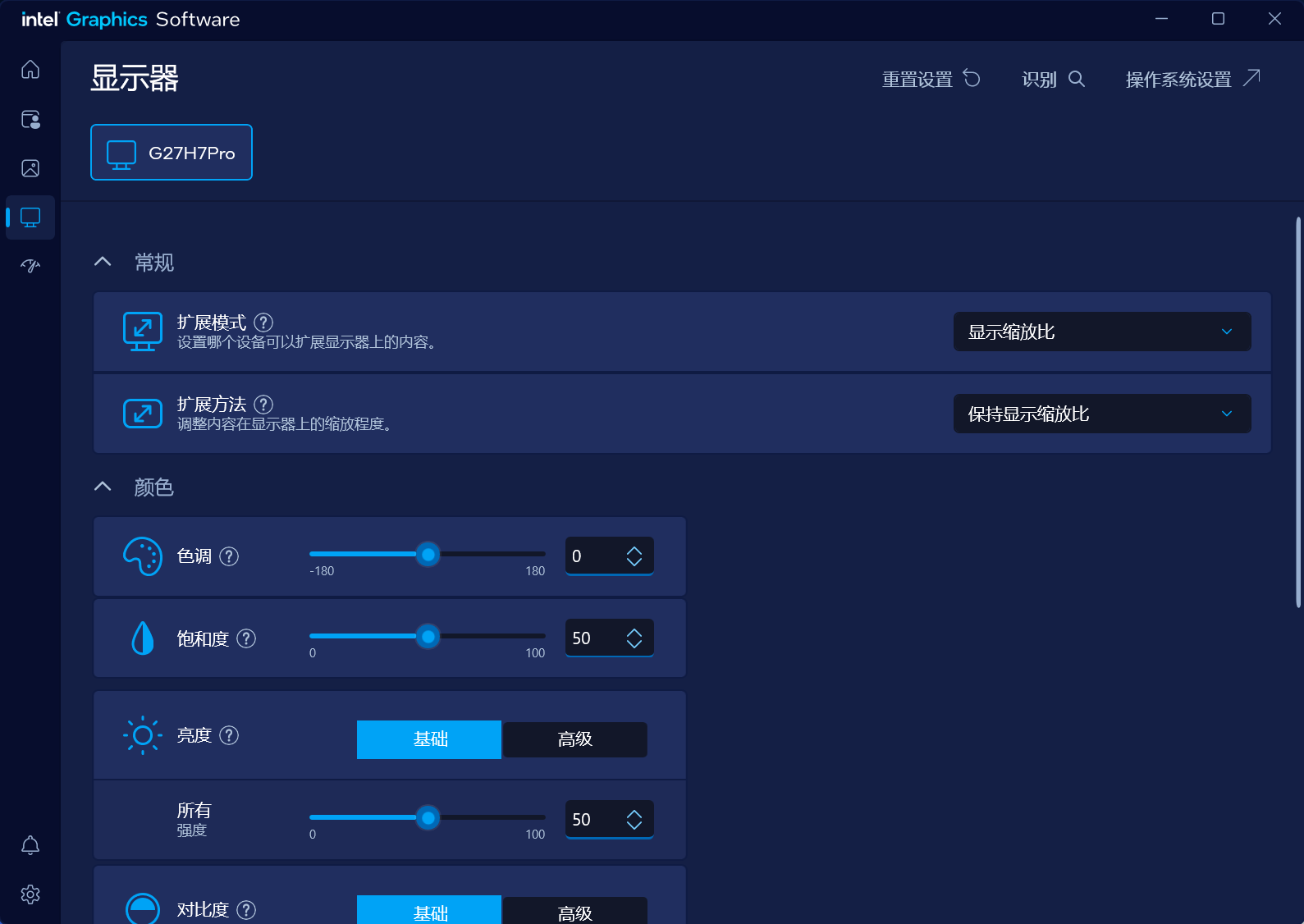

显示器页面则是显示器的各项参数、显示模式进行调节，相比Windows系统调节方便不少，而且可调节的功能选项也更多。

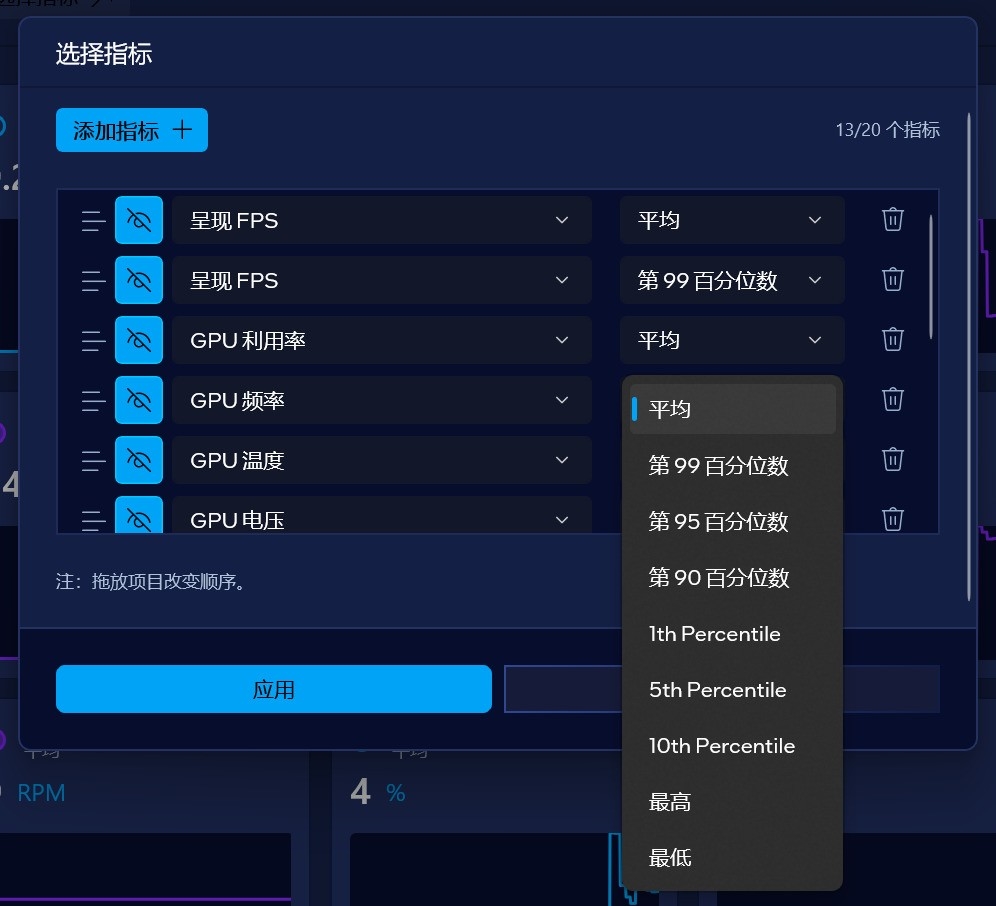

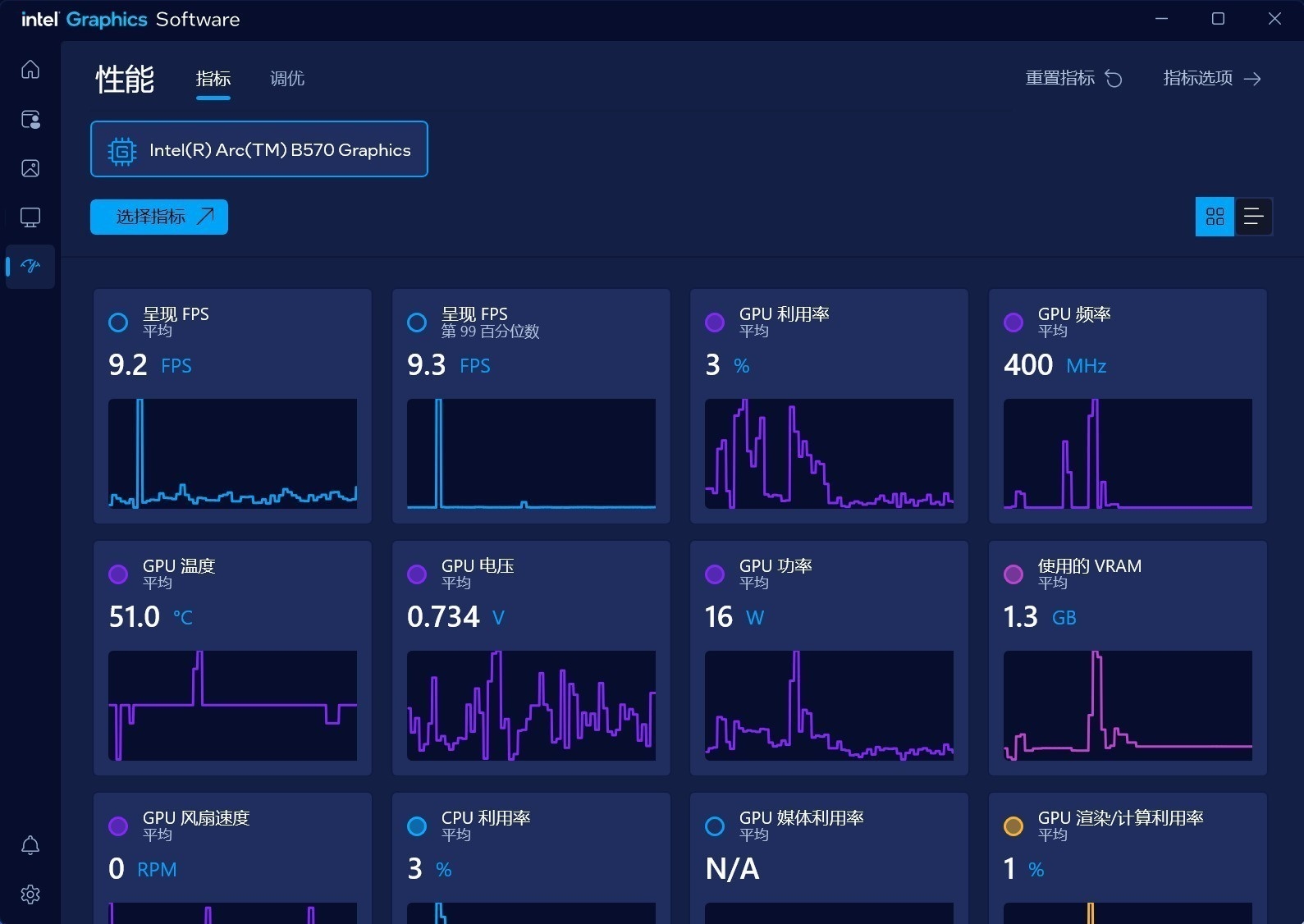

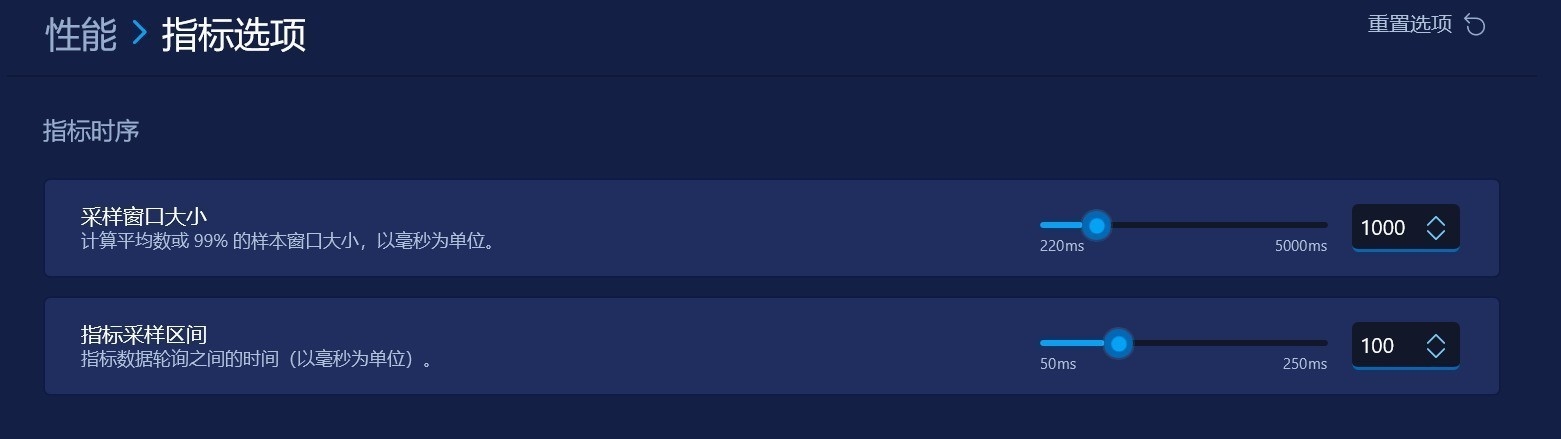

性能页面则可以监控各项硬件指标，而且自由度相当高，想看哪些、优先哪些、计量单位、采样区间均可自由调节。
而调优界面则是大家熟悉的超频选项了。软件中包含基础和高级两种模式，超频功能就在高级模式中，不过测试的时候可能会出现些小问题，有兴趣的玩家可简单尝试。
爆款“甜品”稳了
如何看待“甜品”？自然是性能和价格都美丽，这就是Intel B570显卡，尤其是傲世ONIX Odyssey征途B570这款非公版显卡，虽然没有ARGB等花哨元素，但忠于公版的规格和仅1999元的首发价，可以说今年的爆款“甜品”基本稳了。
从实际的测试来看，傲世ONIX Odyssey征途B570显卡在主流的2K分辨率下，均能达到60帧以上水准，可满足大家常玩的绝大部分网游以及3A游戏需求，并能胜任AI内容创作。
作为主战5000元装机档位的产品，相信不少玩家会在傲世ONIX Odyssey征途B570和RTX 4060直接纠结。虽然RTX4060驱动方面确实强大、某些方面确实表现更好，但傲世ONIX Odyssey征途B570已经具备了与其掰手腕的实力，更何况1999元的售价，玩家花更少的钱就能有流畅游戏的体验，或者把钱省下来升级其他的配件或者周边产品。
目前这款傲世ONIX Odyssey征途B570已经上架傲世官方店铺，又适逢春节小长假即将来临，有想尝鲜装机的玩家可以下手了。
|
