中秋佳节味道正浓,国庆长假也即将到来,在好不容易盼到的假期里边宅在家里看看大片、打打游戏显然会是一个很不错的休息方式。这就又牵扯到了家用PC的问题,事实上普通的家用PC在性能方面完全不必太过强悍,能够满足日常影音需求就可以了,因此,对于大多数的家庭来说,HTPC是一个很好的选择。
HTPC的硬件选择方面,上一代的H55以及AMD 880G平台价格方面目前都比较低廉,但是3D性能过于孱弱成为了他们无法掩盖的缺点,高清解码能力也是他们共有的弱项之一。而Intel最新发布的SNB平台虽然较为适合,但是在体积方面却很难做到最小化,目前鲜有厂商推出基于mini-ITX架构的SNG主板。如果能将主机做到巴掌大小,性能上又满足需求的话,相信一定会受到不少用户的欢迎。
AMD Brazos APU平台的发布使得这一切成为了可能,APU是将GPU图形核心、UVD视频解码器、IMC内存控制器、PCI-E控制器等等众多模块融合进入CPU处理器、组成原生单一芯片、兼任处理器/北桥/显卡三大角色的同时,实现CPU、GPU之间的协作运算和加速。Brazos APU则是将CPU、主板以及显卡全部整合在了一起,体积上完全可以实现最小化,18W的满载功耗即使是一天二十四小时不间断的开机也丝毫不会心疼电费。
著名厂商索泰在显卡领域一直都有着不错的口碑以及业绩,在ITX尺寸主板方面也经常会有一些经典的产品诞生。在前段时间,索泰再次推出一款“重磅炸弹”级别的产品——索泰ZBOX nano Plus,产品搭载了TDP功耗仅为18W的AMD融合处理器APU E-350,同时随机附赠专用的红外遥控器、专用的壁挂背板等一系列HTPC专用附件,并且体积仅有一个巴掌那么大,这么小的东西算是一个台电脑吗?能流畅播放高清视频吗?下面就请跟随笔者的脚步一起来探索与发现“ZBOX”的秘密。
【索泰Zbox plus包装及附件赏析】

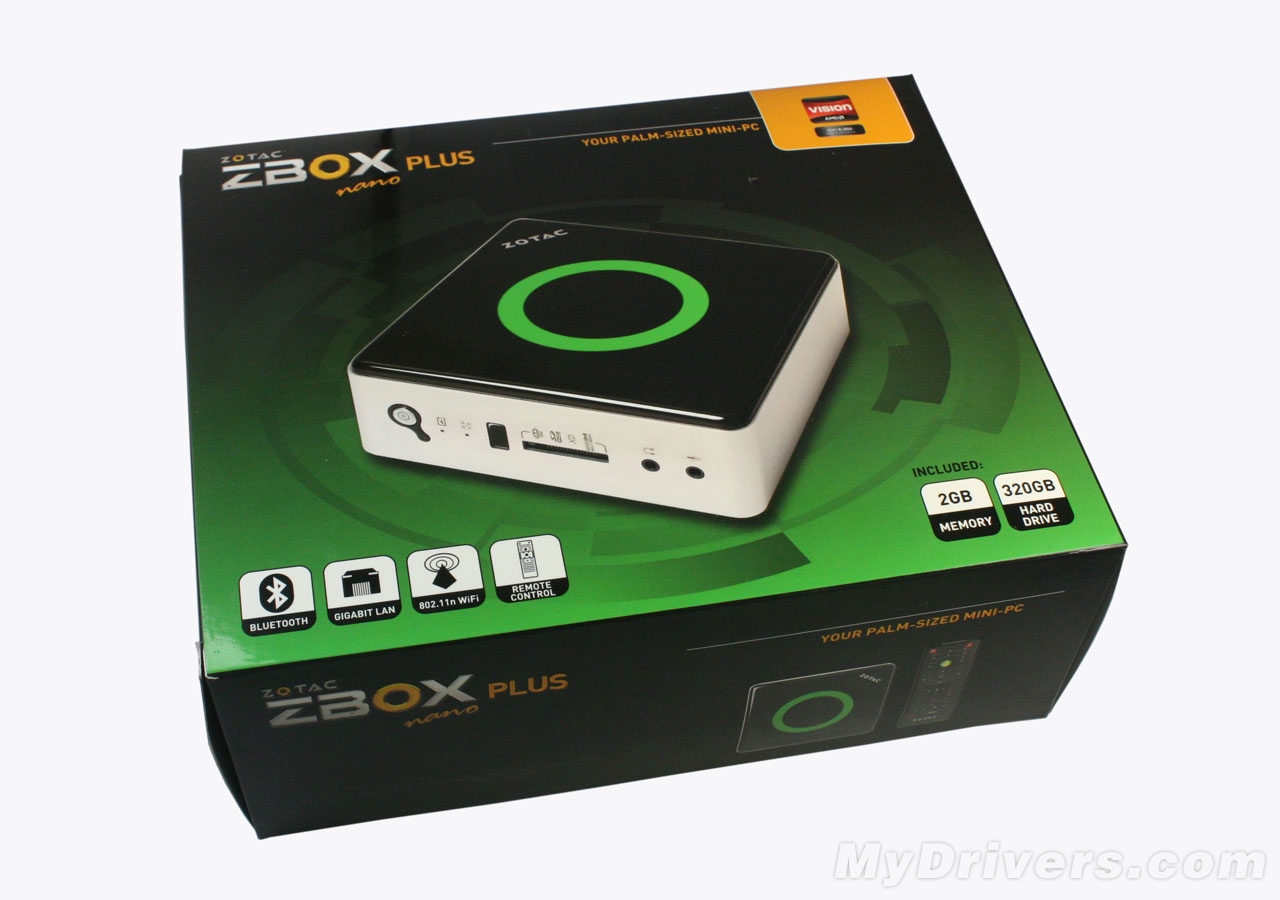

索泰ZBOX Plus包装盒小巧精致,墨绿色的主色调也容易给人一种环保以及节能的感觉。
右上角AMD Fusion的图标十分醒目,也正是由于Fusion APU的推出,才使得这种超小型的HTPC成为了可能。
壁挂背板,可以将背板固定在电视机背后,墙上等等一切你想得到的地方,然后就可以将ZBOX通过卡口卡在背板上。
上边两个红色的按钮分别是待机(左侧)以及唤醒(右侧),中间的Windows键则是Windows Media Center的快捷键。
附件全家福,包括:纽扣电池两个、USB红外延长接收器、电源适配器以及WiFi天线。
红外延长接收器,当索泰ZBOX放置在类似于显示器后面这种遥控器无法直接遥控的位置时,插入USB红外延长线、并将接收器放置在遥控器可以直射的地方即可。
索泰ZBOX Plus的尺寸约为:13×13×5cm,仅仅比成年人的巴掌略大上一些,在这么小的空前内要集成CPU、主板、显卡、内存、硬盘等等一系列的设备并不是一件简单的事情。侧面看上去,索泰ZBOX并不像是一台电脑主机,或许称它为“光驱”、“读卡器”等等更为合适 。
索泰ZBOX Plus前面板,从左到右依次为:电源开关、硬盘、Wifi指示灯、红外接收器、6合一读卡器以及音频输入,输出接口。

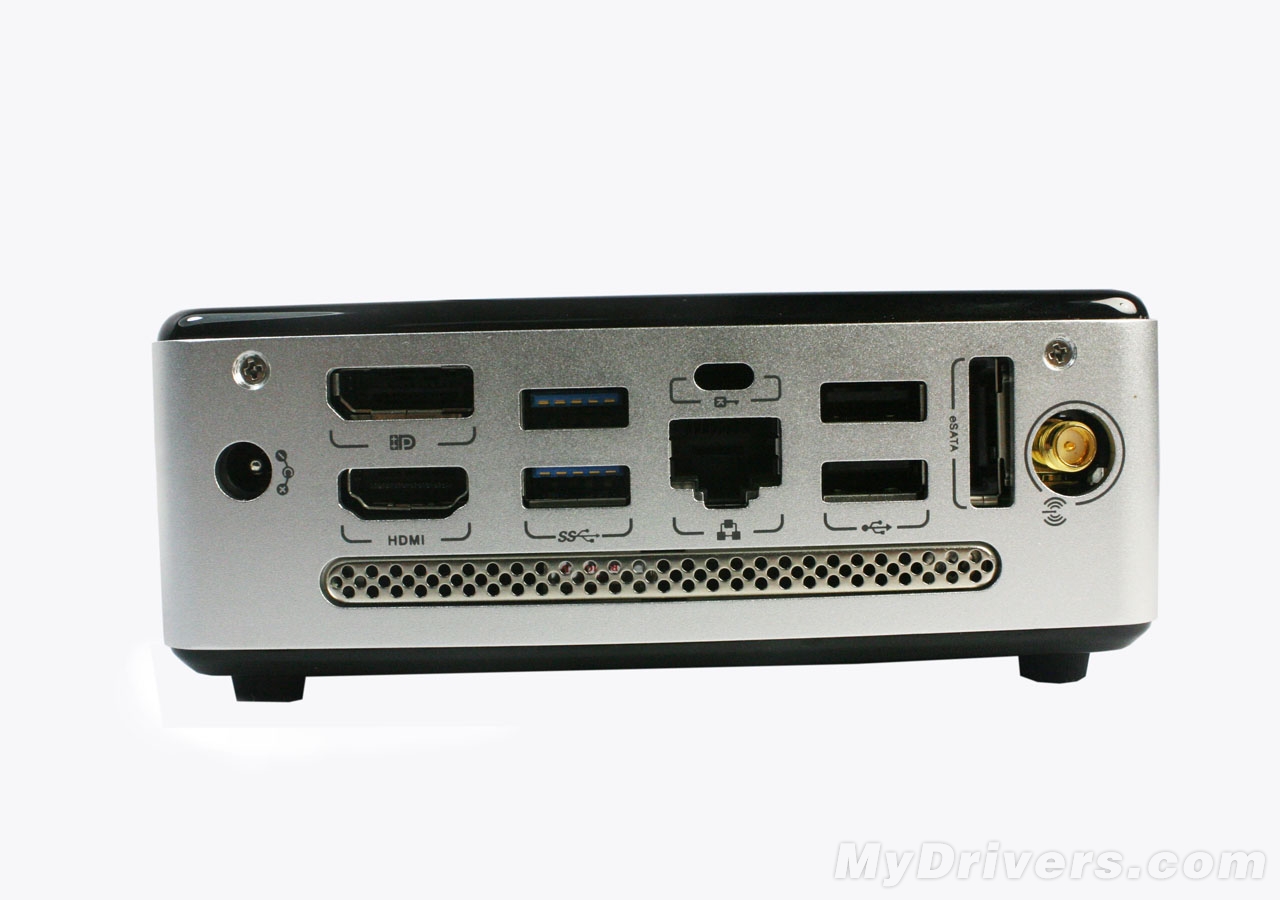

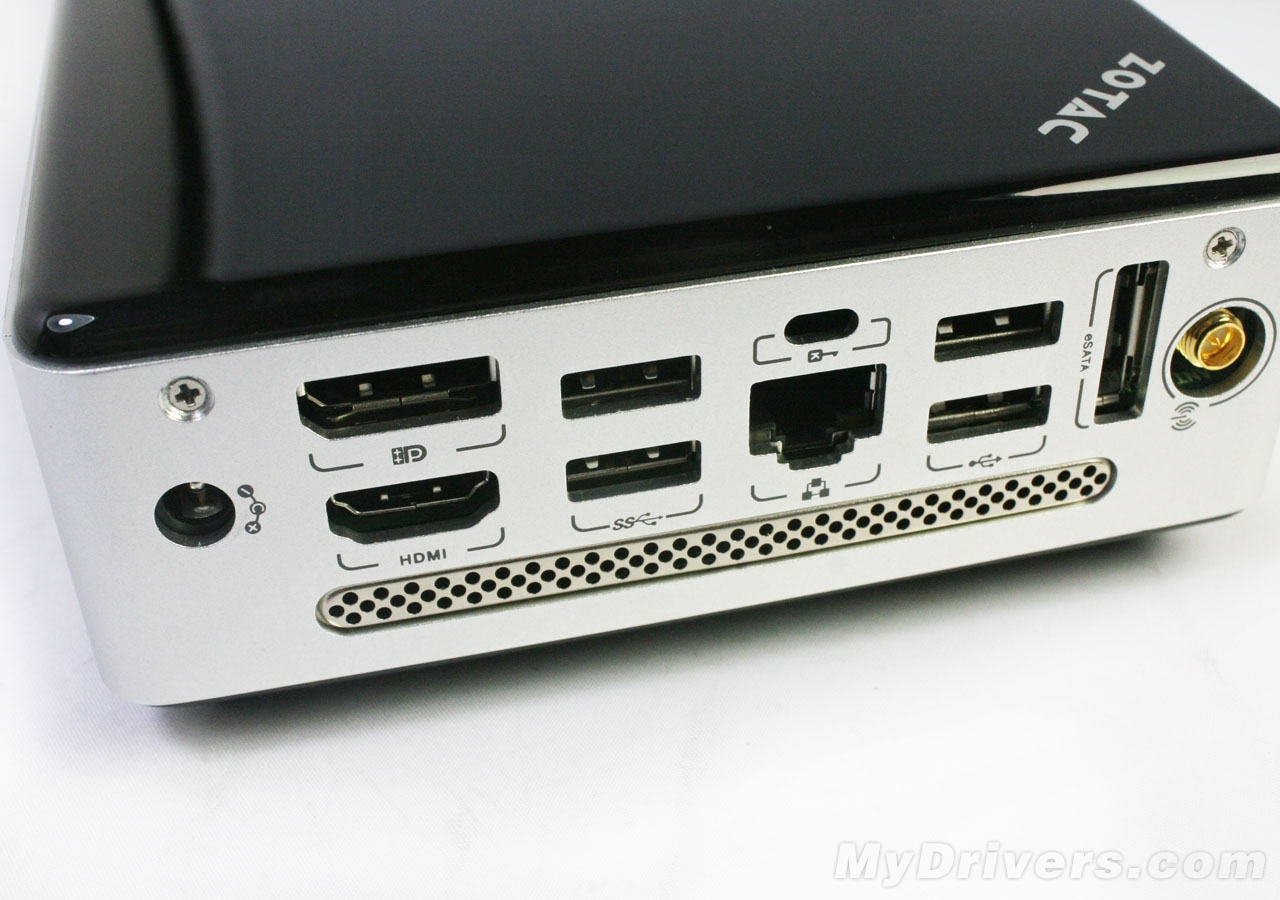

索泰ZBOX Plus背板接口相当丰富,从左到右依次为:电源接口、HDMI以及Display接口、两个USB 3.0接口、网卡接口、防盗孔、两个USB 2.0接口、eSATA接口以及WiFi信号接收装置,WiFi信号接收装置可以假装附件中的天线。
索泰ZBOX Plus底部,四个防滑橡胶脚垫可以增加摩擦力,将ZBOX放置在桌面上是不会轻易滑动。四个三角形的卡槽可以配合固定背板使用,将固定背板放置好以后,可以通过卡槽将ZBOX 卡在固定背板上,放置在一切你可以想象的到的地方。
【五脏俱全? 索泰ZBOX Plus拆解】相信大家对索泰ZBOX Plus内部构造较为好奇,它是如何能在这么小的空间内集成全部硬件呢?下面就跟随笔者的脚步一起来将其“大卸八块”吧。首先打开顶盖,内部构造便基本上一览无余,一块2.5寸的笔记本硬盘、加上笔记本内存便解决了很大一部分的空间问题。
拆下以后的硬盘以及硬盘托架,索泰ZBOX内置了三星320G笔记本硬盘,转速仅为5400转,不过对于日常 来说完全够用了。
美光笔记本内存容量为2GB,索泰ZBOX使用的AMD M1芯片组最高仅支持单通道DDR3-1066内存。
拆下之后的主板,整体看上去除了体积小了一点,其它方面与市面上的E350主板没有明显的区别。
为了节约空间。所以将内存插槽、SATA接口以及mini PCI-E接口都放置在了主板背部
来自ITE的IT8758E监控芯片,可以监控硬件的实时状态。
NEC的D720200F1 USB 3.0控制芯片,这是全球首款USB 3.0控制芯片,可以提供两个USB 3.0接口。

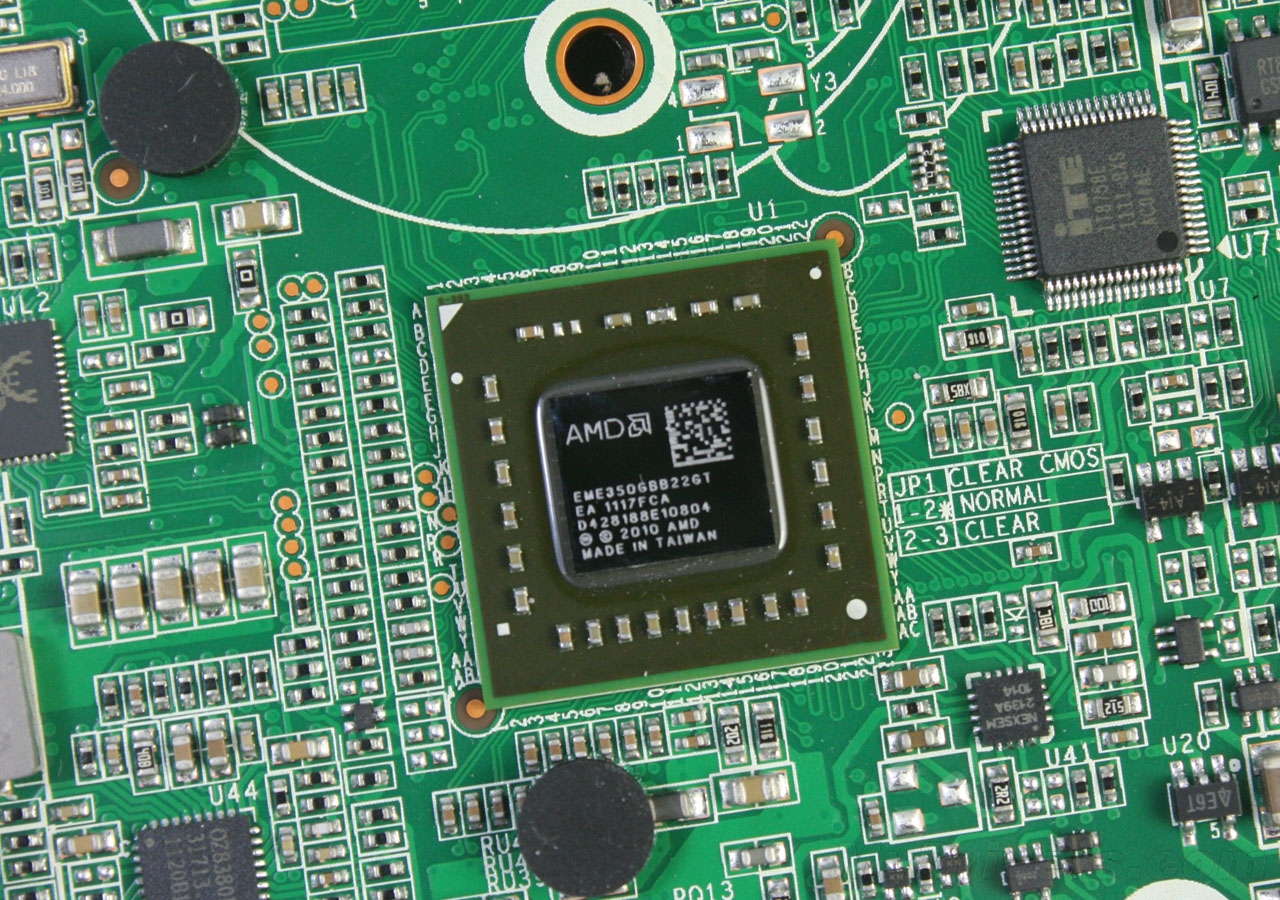

AMD E350处理器,双核心,主频1.6GHZ,集成HD 6310显示核心,拥有80个流处理器,与上代入门显卡HD 5450性能类似。
散热器采用涡轮风扇设计,涡轮风扇虽然散热效果较好,但是噪音过大是其无法掩饰的缺点,好在该风扇转速不高,实际使用过程中噪音并不大。

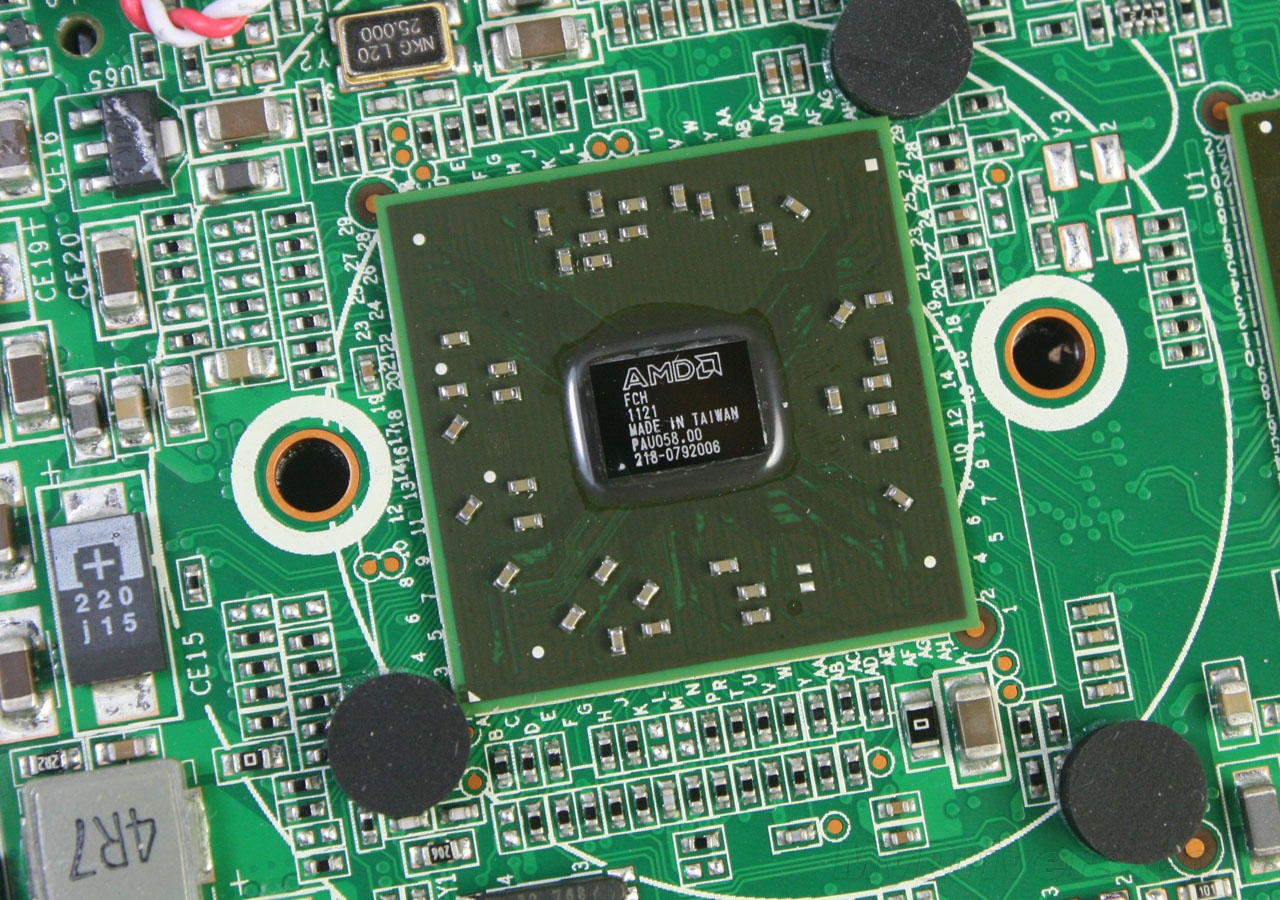

散热器底座与CPU以及南桥芯片接触部分采用纯铜材质制成,导热效果更强
与普通的电脑一样,索泰ZBOX在使用之前也要先安装操作系统、安装驱动。操作系统方面强烈推荐Win7,普通的XP系统并不带Windows Media Center功能,而Windows Media Center将会是我们下文中的主角。
首先是看看Win7评分,瓶颈是CPU的处理能力,虽然得分较低,但是满足日常办公应用,普通的游戏或者高清播放足矣。
CPU-Z截图
E350处理器主频1.6GHz,1MB的2级缓存,至于CPU电压可以忽略,CPU-Z对于APU的电压识别并不完善。
主板识别
单通道DDR3 1066内存
GPU-Z截图
E350处理器内部集成HD 6310D显示核心,拥有80个流处理器,规格上与上一代AMD入门级显卡HD 5450类似,共享显存384MB,嫌少的话可以在BIOS中调节。
在一切准备就绪之后,按下遥控器中间的Windows键就可以进入Window Media Center。
随后通过遥控器的上下左右键就可以控制,在Media Center中可以听音乐、欣赏图片、看网络视频、播放DVD光盘以及观看硬盘上的高清影片。当然如果需要播放高清格式的电影或是蓝光DVD的话,需要安装Power DVD等支持高清解码的设备来帮忙。
观看网络电视需要有电视盒的帮助,并且要确保你的网路处于畅通状态下。

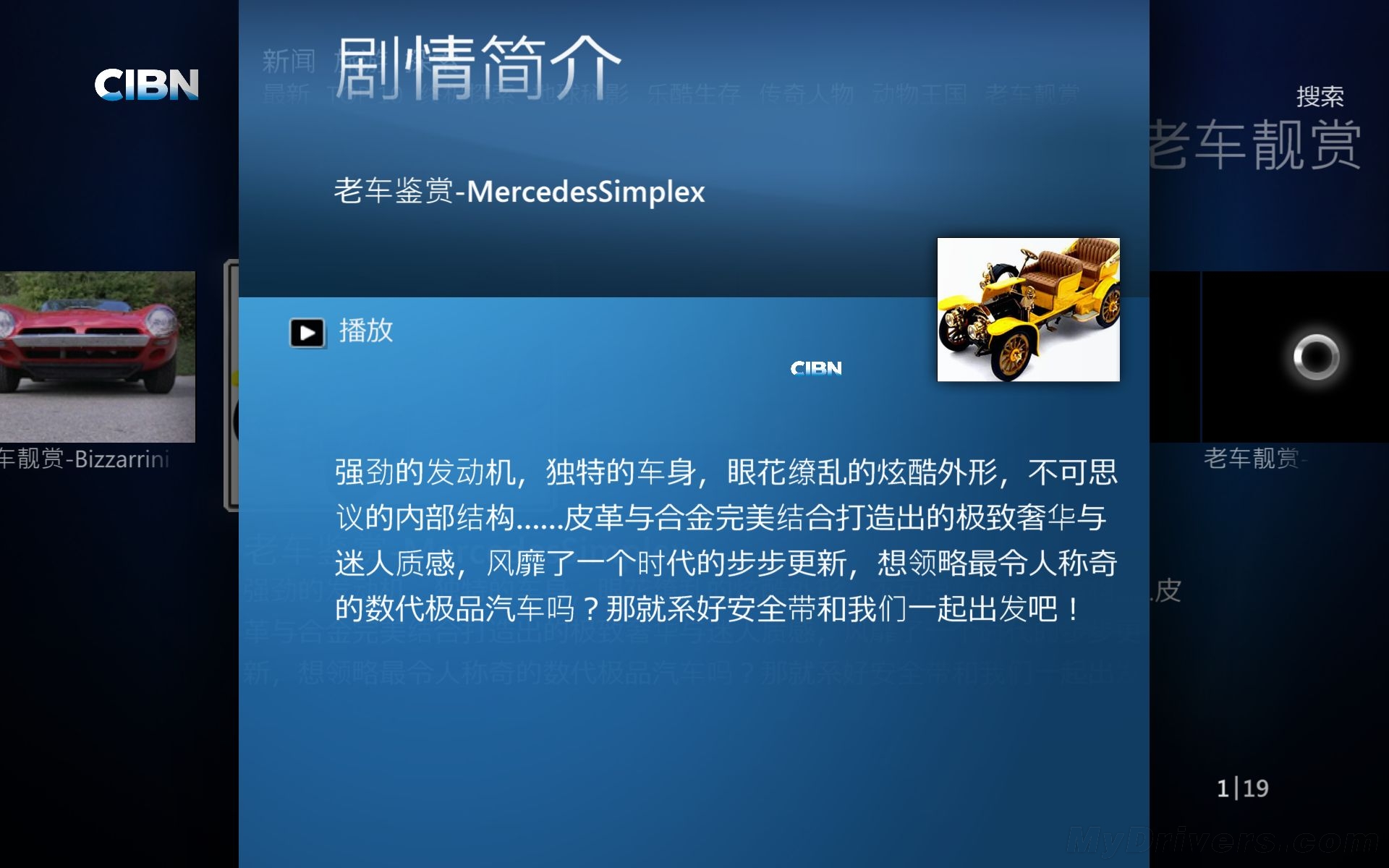

互联网视频选项中有Windows Media Center推荐的不同类型的视频供大家选择。每一个视频上都有简介。
选定之后耐心略微等待一段时间即可观看,主要还是看个人的网络质量。

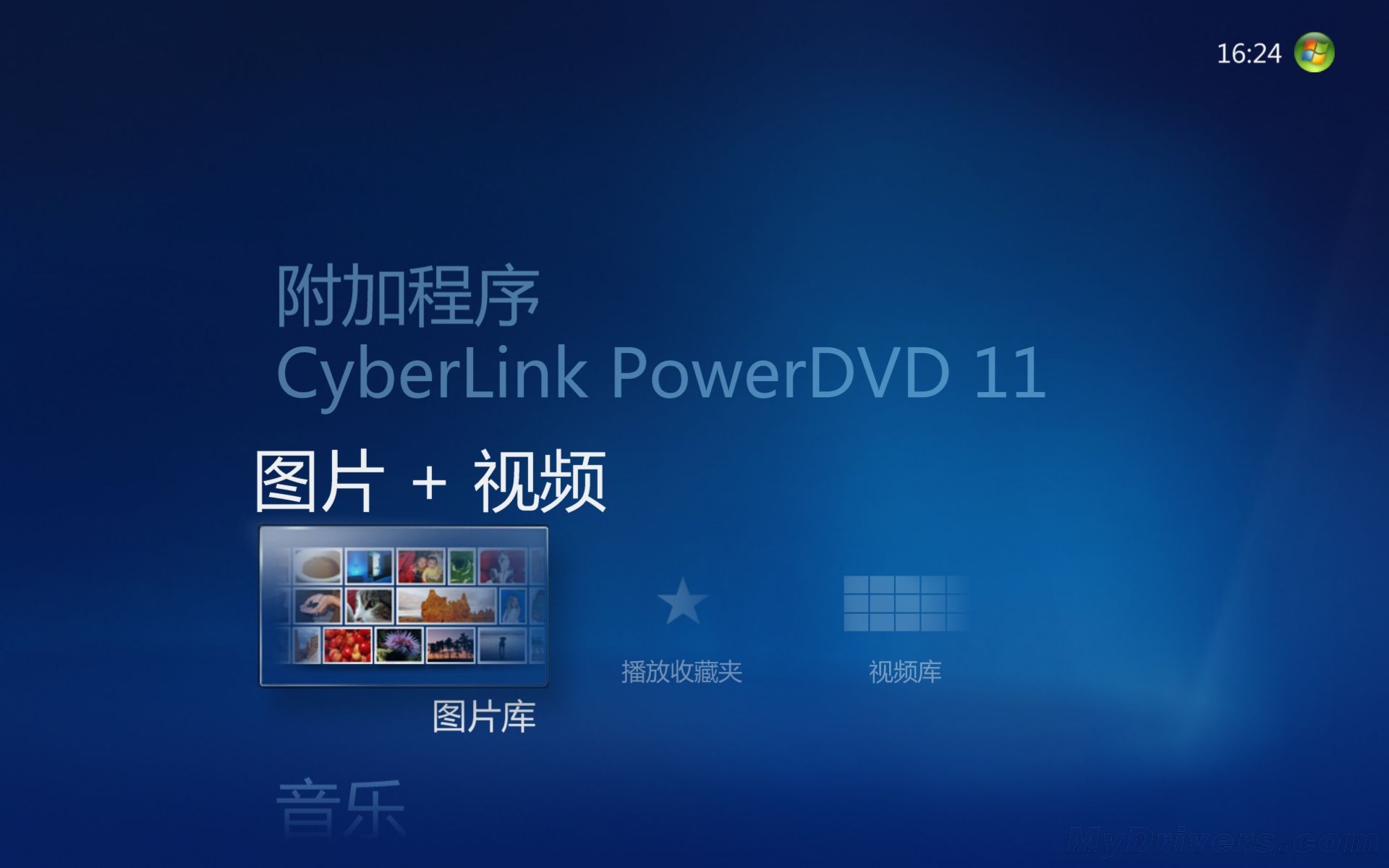

图片和视频是为大家重点推荐的,E350内置的HD 6310D显示核心高清解码能力堪称一流,播放高清大片毫无压力。
播放视频之前需要现行添加硬盘,设置好硬盘之后,就可以直接打开该文件夹中的视频。我们选取了三款不同格式的高清影片来进行测试,H.264格式的影片是《阿凡达》,1080P分辨率,平均码率18.2Mbps,最大码率为48Mbps,音频编码为杜比AC-3 192K。VC-1影片试机碟,码率37.6Mbps,1080P分辨率,音频为杜比AC-3 640K。MPEG-2 TS影片是一段MV,1080P,平均码率16.66Mbps,音频AC-2 384K。

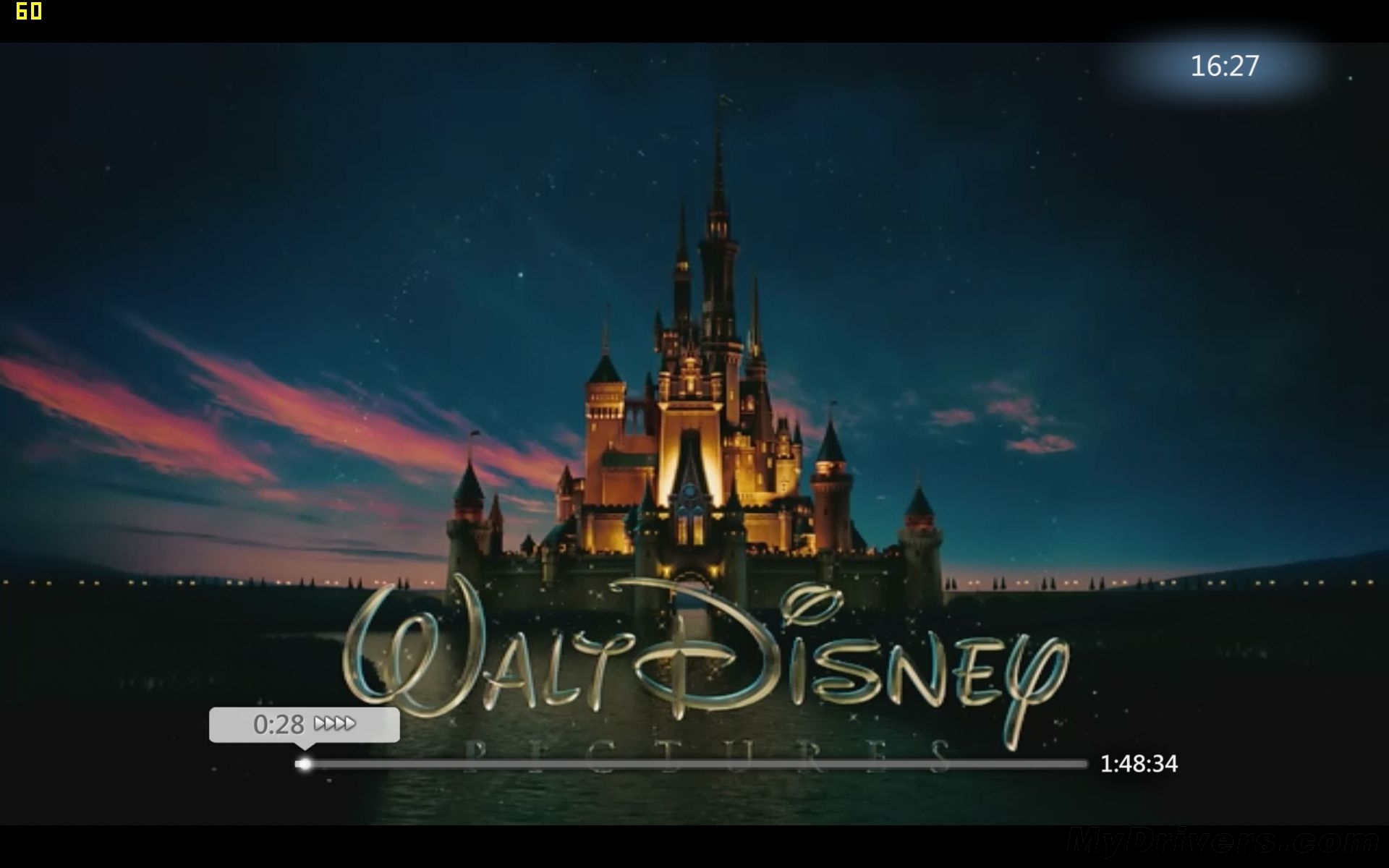

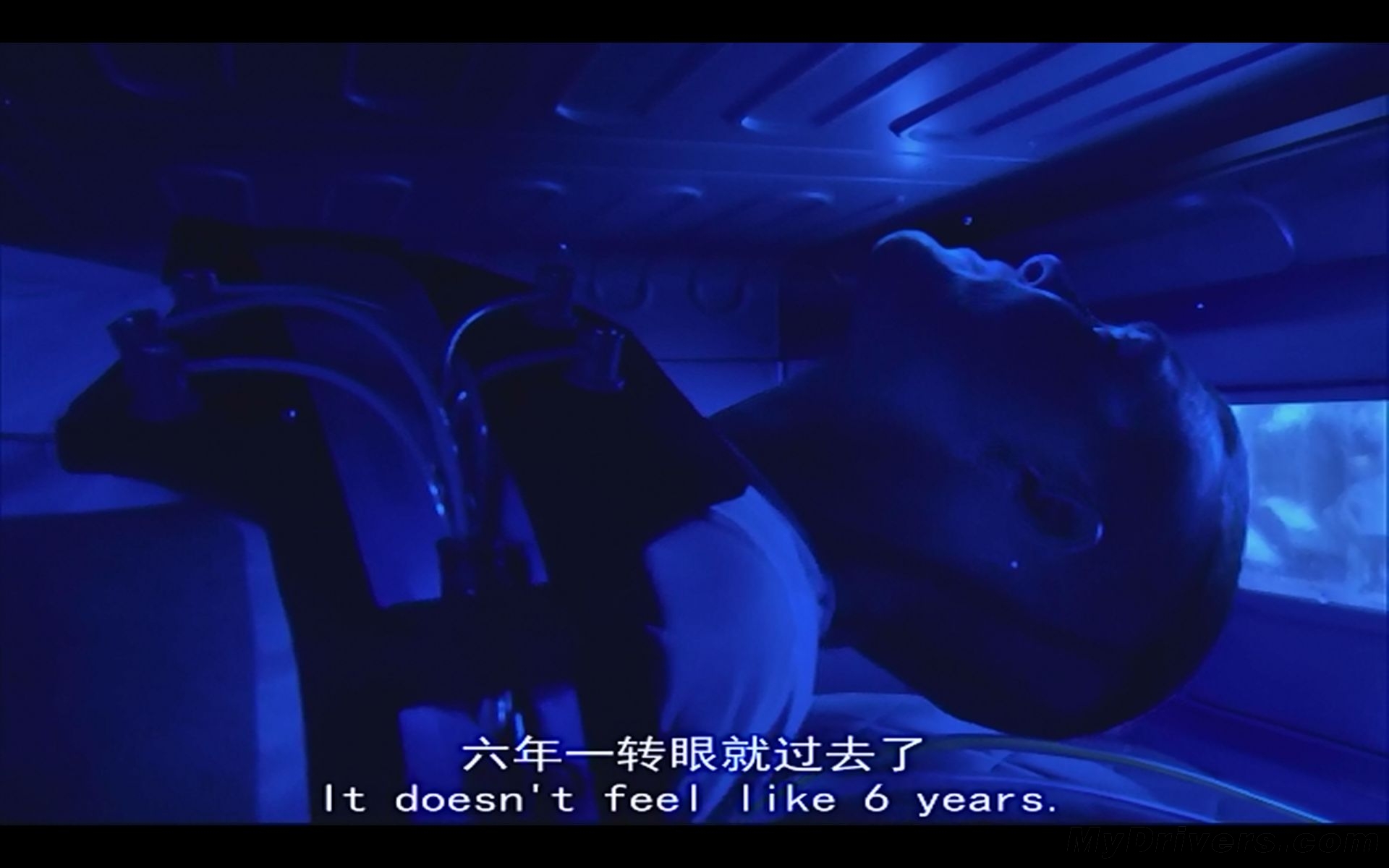

H.264格式的《阿凡达》播放毫无压力,画面十分流畅,没有任何卡顿产生。
在播放的同时还可以使用遥控器进行快进、快退、暂停、停止以及音量调节等操作。
发现喜欢的电影,还可以在Windows Media Center中将其刻录成CD/DVD,这些都可以使用遥控器进行快捷操作。
在观看影片之后,还可以通过Windows Media Center进行快捷关机以及重启等方面的操作。
在大家较为关心的高清播放CPU占用率方面,经过实际测试,高清播放时CPU的占用率仅为10%左右,无论是快进、快退还是退出均十分的顺畅,没有丝毫的卡顿。
【麻雀虽小 五脏俱全的HTPC神器】通过以上的介绍以及实际高清体验我们可以看出索泰ZBOX Plus虽然体积方面仅为巴掌大小,但是凡是HTPC该有的东西一样都不落下,该有的功能也完全拥有,蓝牙以及USB 3.0设备也是其它HTPC所不一定具备的,称之为“麻雀虽小,五脏俱全”毫不为过。蓝牙设备可以方面与手机等设备的文件传输,不用再麻烦的使用USB连线来进行连接。而USB 3.0接口则加快了与移动存储设备之间的传输速度,为用户节省下宝贵的呃时间。
索泰ZBOX Plus体积方面仅仅比成年人的手掌稍大一些,小巧的体积对空间要求也并不严格,墙上、桌子上、电视机后边等等一切你能想象的到的地方都可以用来放置索泰ZBOX Plus,在加上其完善的高清播放能力,用来组建HTPC十分的合适。接上键鼠之后,它又可摇身一变成为一台低端电脑,平日来用来聊个QQ,看个网络视频、日常办公也没有任何的问题,或者是做一个下载机来使用,影片下载完毕之后可以直接通过Windows Media Center进行播放,实乃HTPC“神器”。
超小的尺寸,均衡的性能以及较低的功耗再加上丰富的外设扩展能力使得索泰ZBOX Plus可以成为娱乐机、下载机甚至普通游戏用机来使用,十分适合用来搭建家庭娱乐平台。售价方面,索泰ZBOX Plus在国内正式上市后售价为2999元,虽然性价比不高,但毕竟这些mini化的设备,尤其是主板我们在市场上很难购买的到,所以综合来说2999元这个价格还是比较适合用户去选购,近期搞装修或者相组件mini家庭HTPC的可以考虑一下。
索泰ZBOX Plus |
|
|
|
处理器 |
AMD E350 |
芯片组 |
AMD M1 |
内存 |
2GB(可升级4GB) |
显卡 |
AMD Radeon HD 6310 |
USB接口 |
2×USB2.0;2×USB 3.0 |
硬盘 |
5400转 320GB |
eSATA接口 |
可外置eSATA硬盘 |
网卡 |
有线/无线,支持WiFi |
蓝牙 |
支持 |
读卡器 |
内置6合一读卡器 |
