拆解:

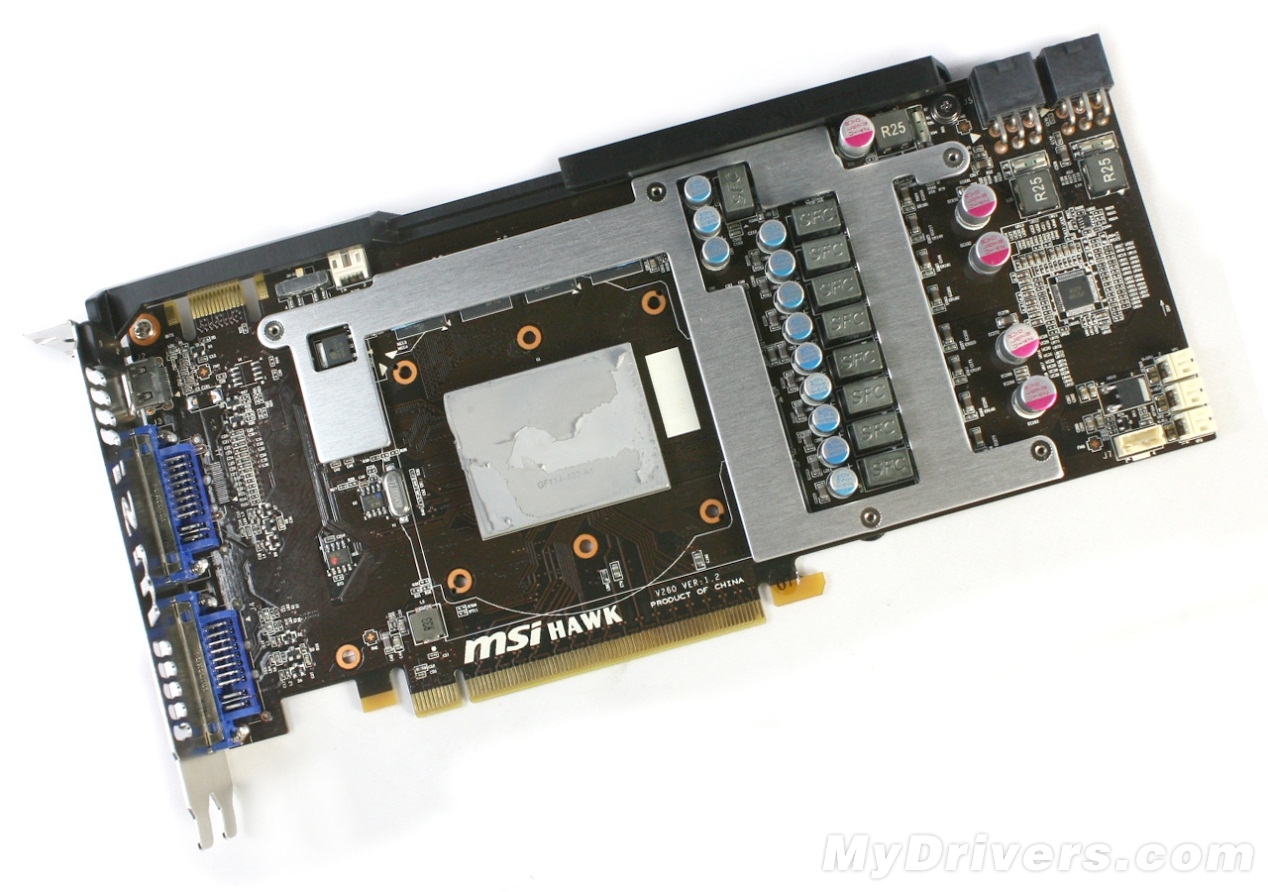

拿掉散热器后可以看到,再发热量大的显存以及MOS管部分都安装了辅助散热片,兼顾到散热器不能照顾到的部分。

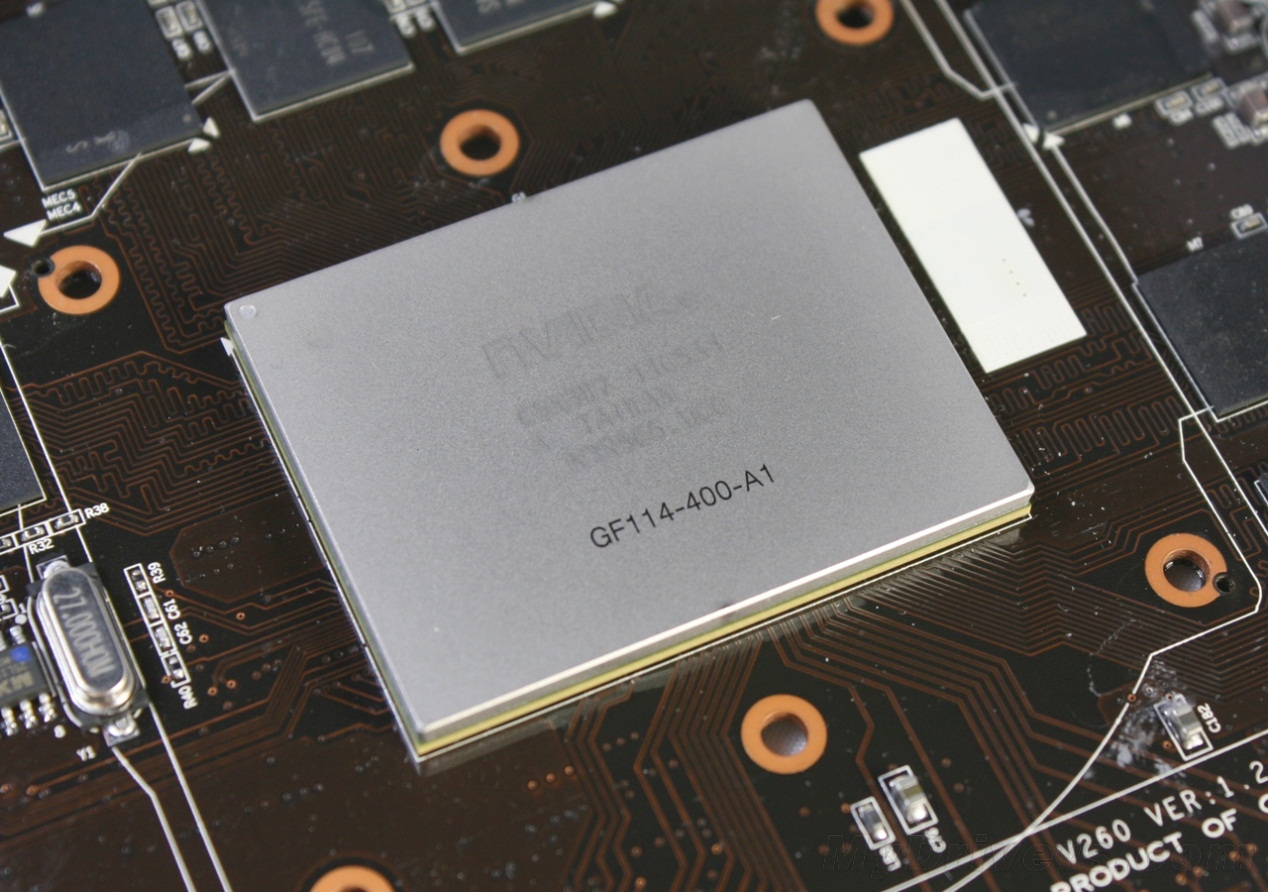

40nm的GF114核心,核心特写,40nm的GF114核心。核心内集成19.5亿晶体管,拥有384个CUDA核心,64个纹理单元,32个光栅单元。公版默认频率为822MHz,这款显卡默认超频至950MHz。

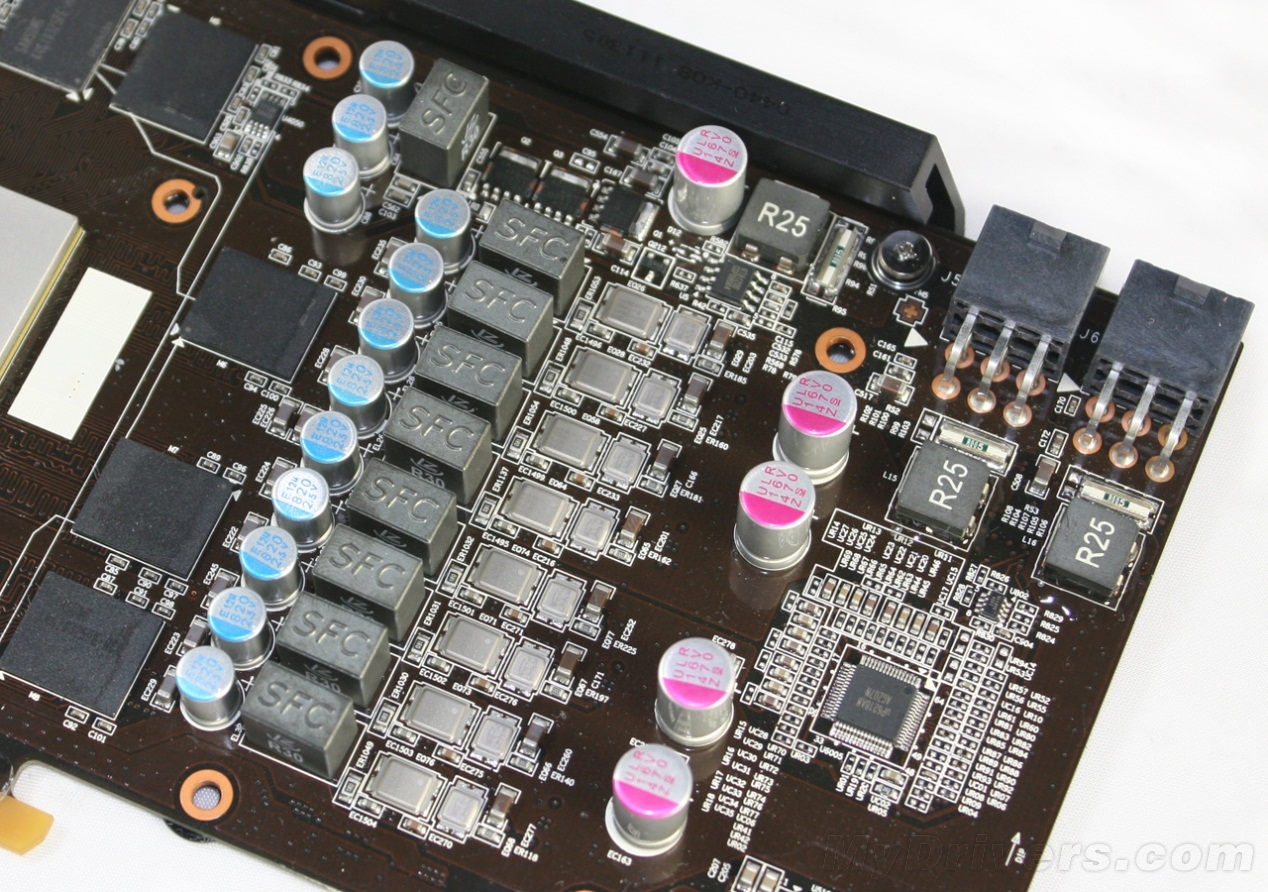

供电部分相当养眼,采用了8相核心+1相显存的供电方案,每相供电采用微星定制的SFC亚铁盐电感以及ASUS ROG III主板上使用的copperMOS,这种MOS管发热量更低,电流承载度更高,能为显卡提供更加稳定纯净的电流。滤波电容分别来自台湾万裕的ULR系列以及日本化工。

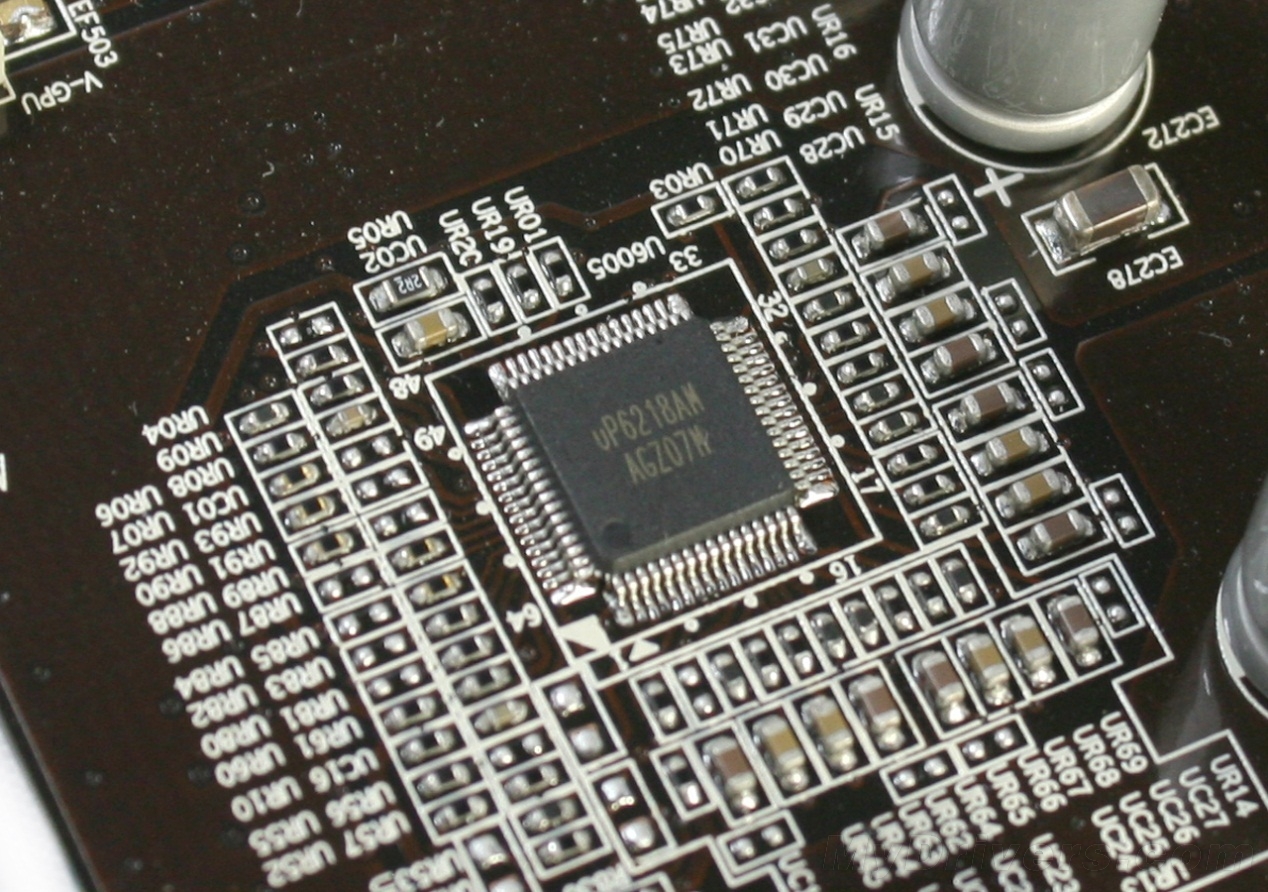

核心供电PWM主控芯片为uPI出品的uP6218AM,最高支持8相供电,普遍勇于两千元级别顶级主板上,支持最新的英特尔VRM11。由于这款芯片没有内置驱动IC,所以PCB背面采用了外置Driver式驱动,每颗uP6202芯片独立驱动2相供电,相比传统内置设计温度更低,驱动更精确。

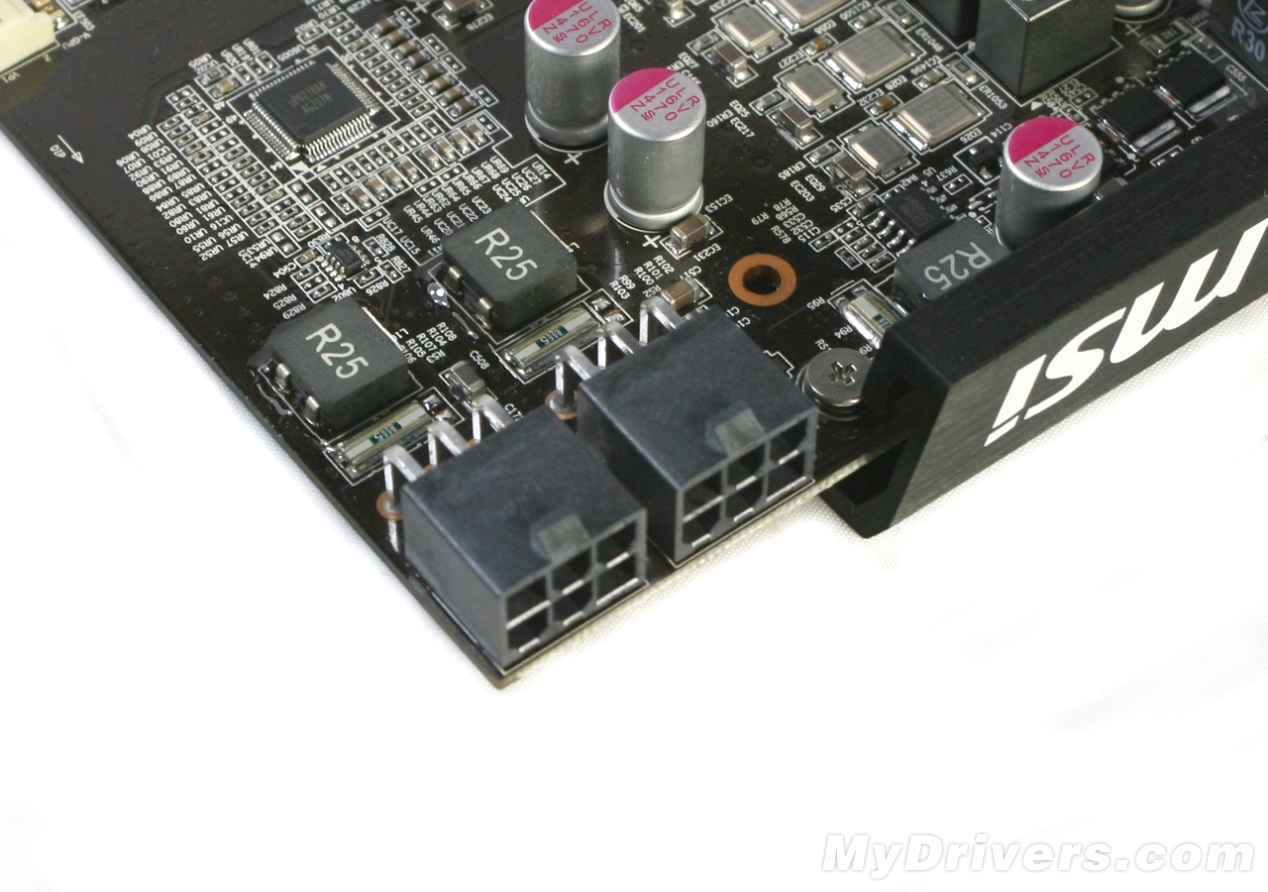

双6pin供电接口,可以看到接口下方还安置了两颗R25滤波电感,目的也很简单,同样是为了保证输入电流的稳定性。

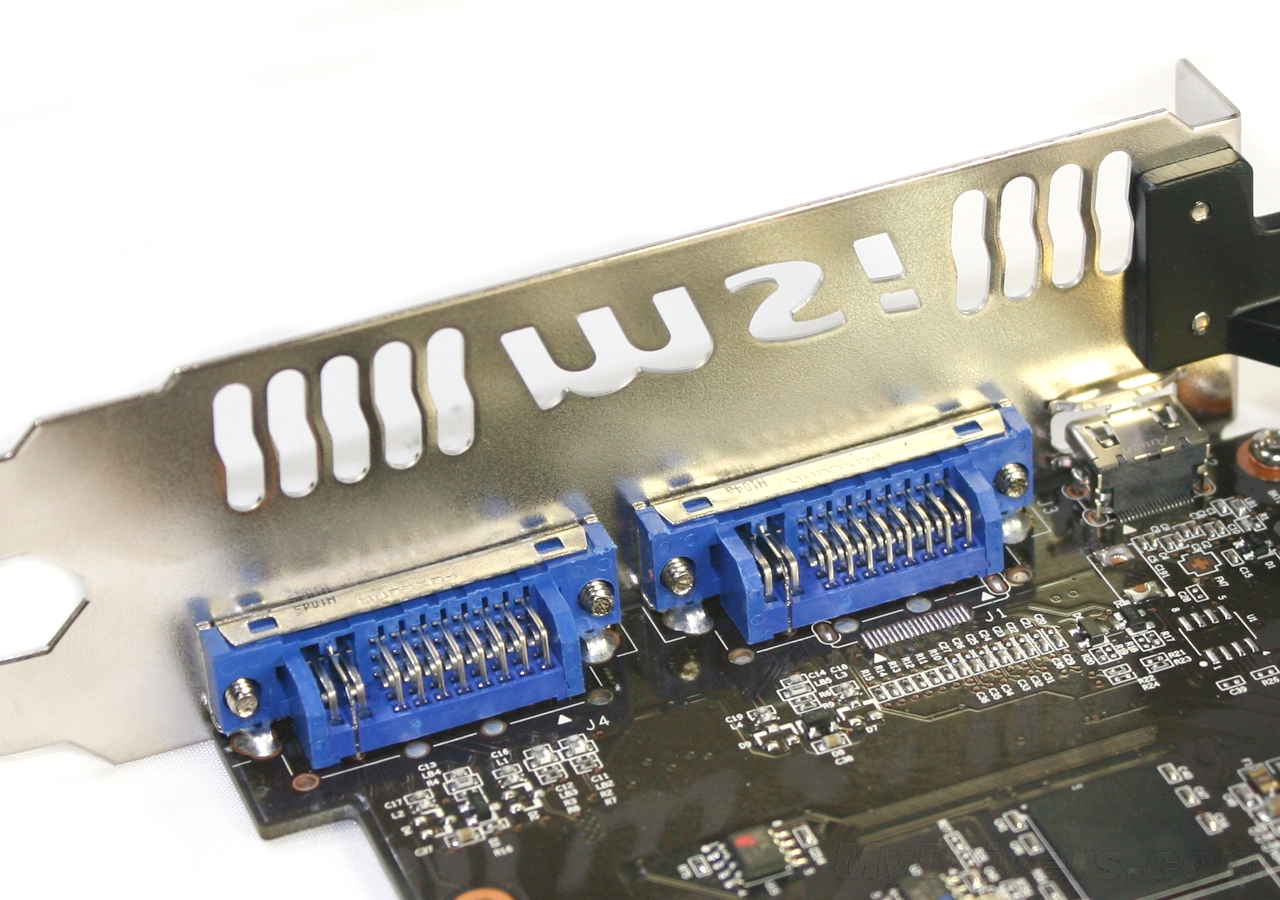

不太明白微星这里为何没有全封闭处理,事实上增加不了多少成本,还能起到很好的输出信号抗干扰作用。
特色:

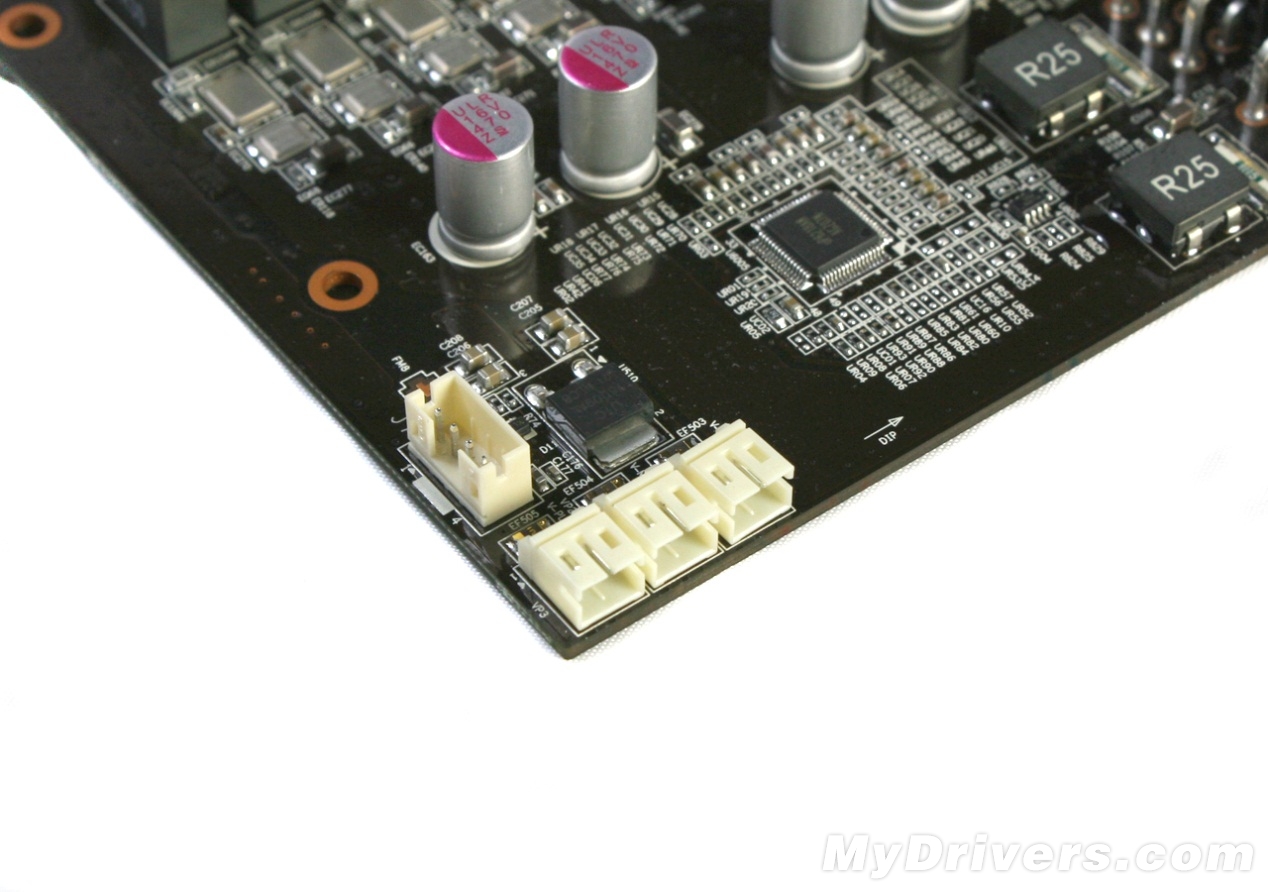

微星“HAWK”系列显卡一向超频能力不俗,除了出色的供电用料,人性化的超频设计也是很重要的原因之一。N560GTX-Ti HAWK提供了相当丰富的超频设置,PCB右下角设计了电压测量接口V-check,这种电压测量接口在许多微星主板上都能见到,用户可以借助显卡附件中的2pin连接线搭配万用表实时测量核心、显存以及PLL电压,从而更利于超频。

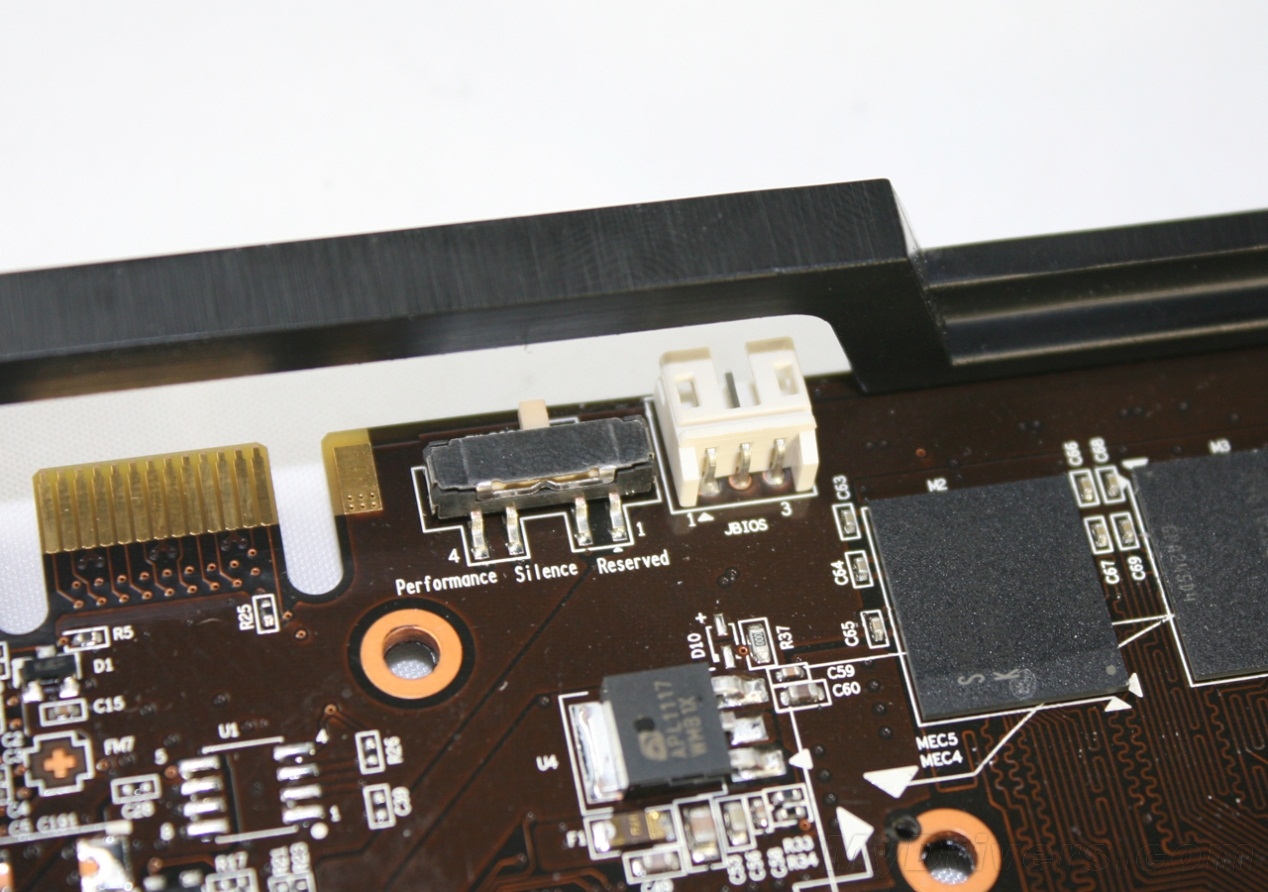

除此之外,PCB左上方还提供了BIOS切换开关,初级用户可以通过调节开关使显卡分别运行在性能、静音等状态,满足不同用户在对性能的不同需求。

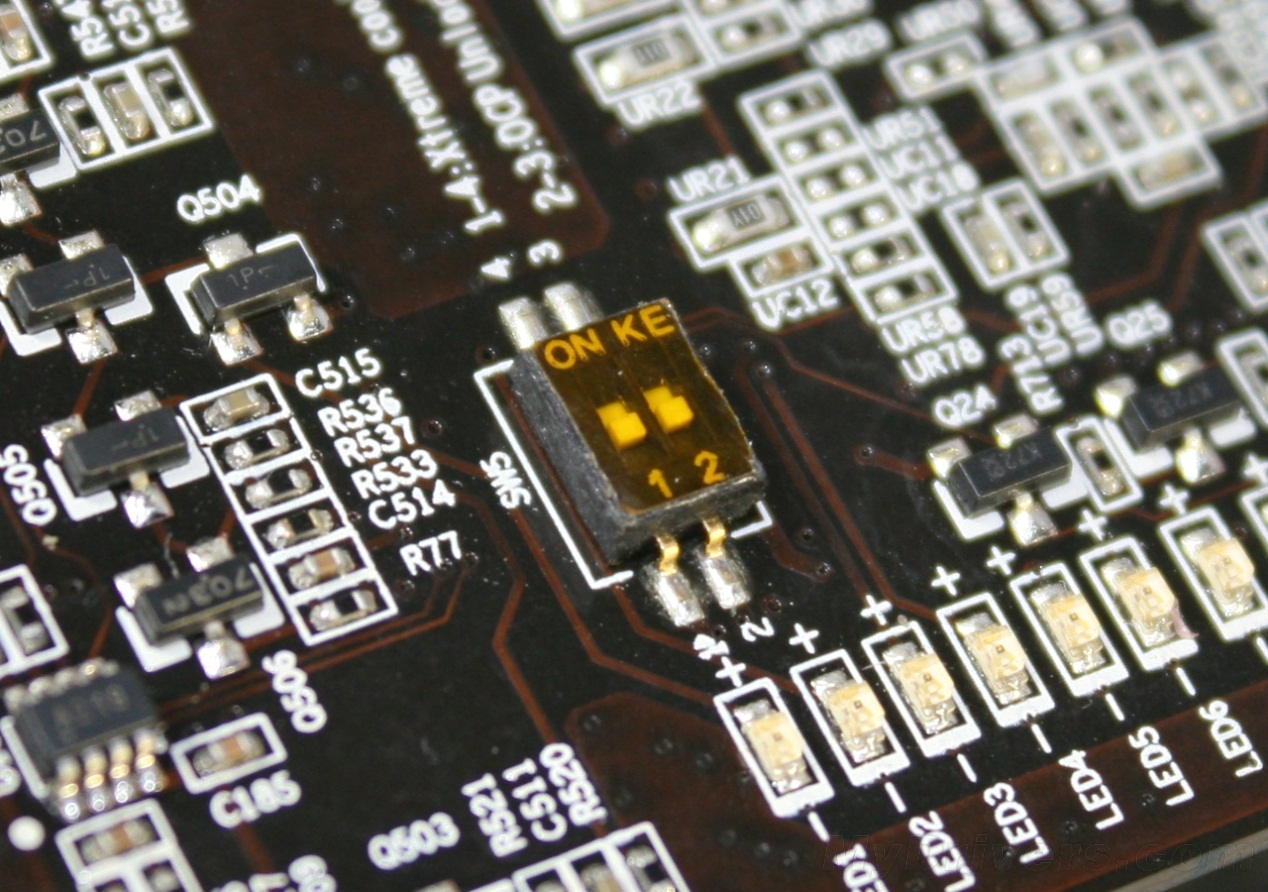

于此同时,显卡PCB背面还安置了一个易超频开关,1-4档为XtremeCool,专为液氮超频玩家而设,可解决极限超频时的各种ColdBug问题,需配备极限BIOS一同使用;2-3档为OCP Unlock,能够将电流320A提升至极致电流,实现更好的超频能力。

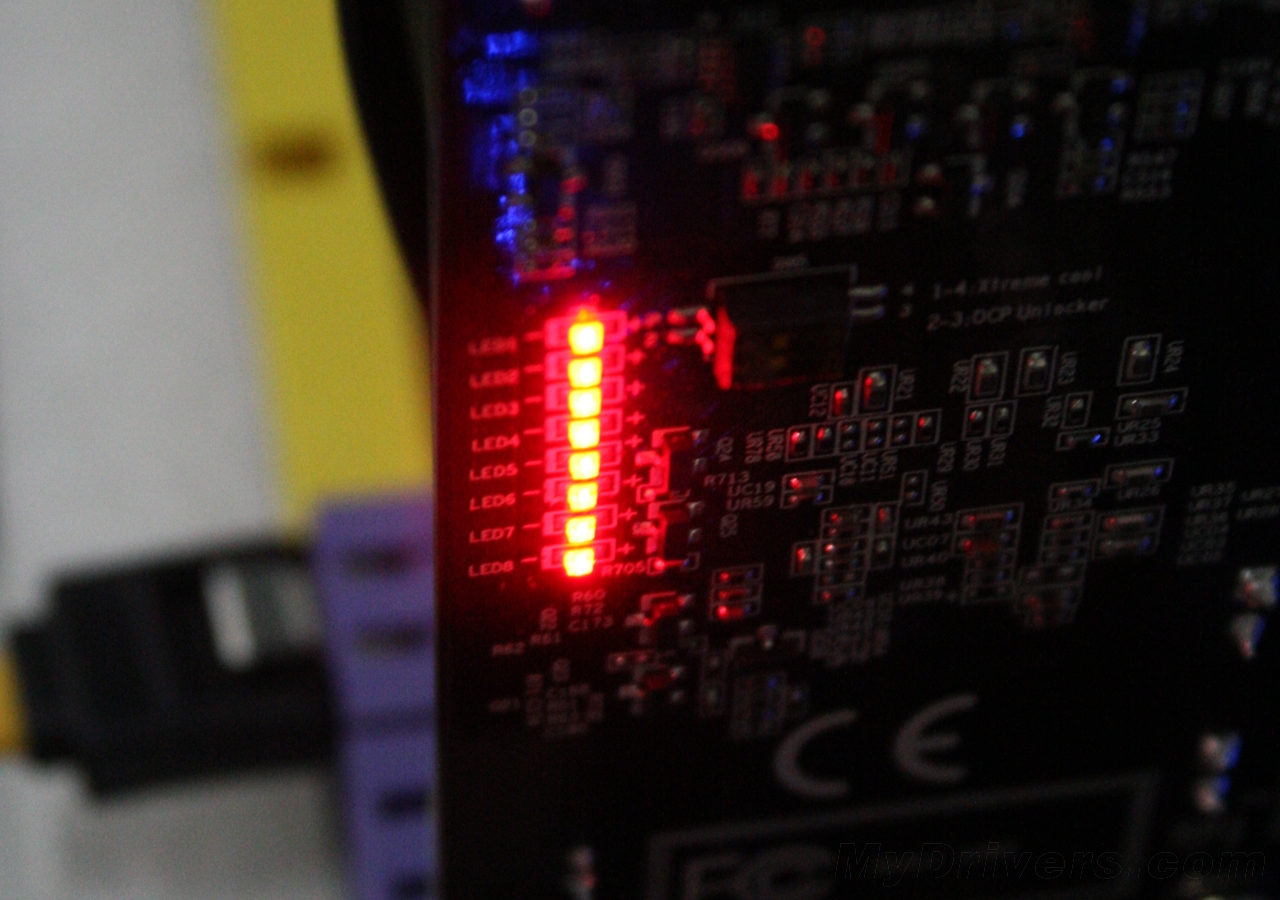

在易超频开关下面可以看到8颗LED相位指示灯,在显卡工作的时候会亮起,可以实时显示核心供电相位运行状态。

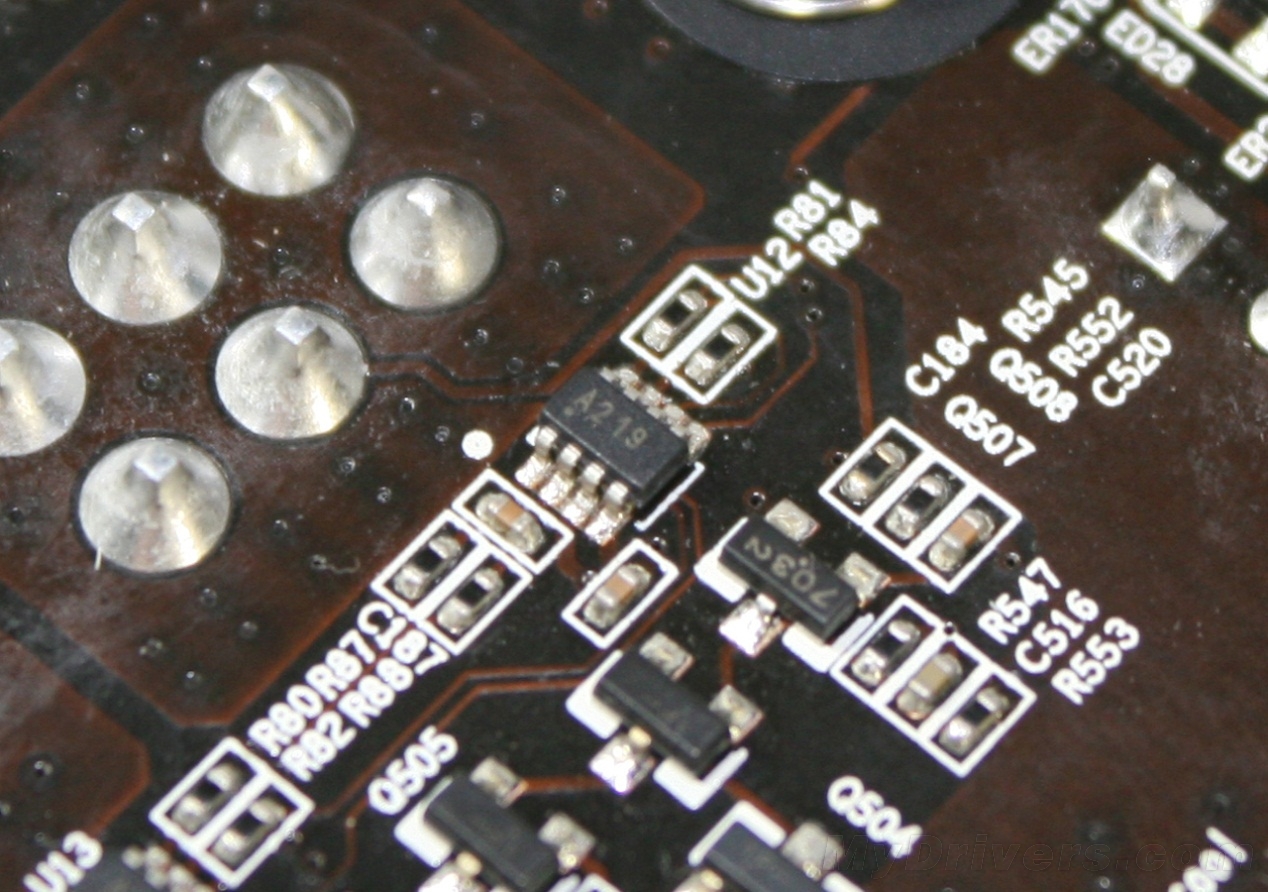

与其它非公版GTX 560 Ti显卡不同,出于谨慎考虑,微星还是加入了数颗A129芯片,用于功耗保护。当显卡超过功耗临界值时,显卡会触发功耗保护电容,自动降低频率。事实上,这种极限状态很少能够碰到,普通用户在日常使用时并不必担心显卡性能会受到影响。当然,对于热爱超频的玩家来讲,可以通过上面的OCP Unlock开关进行关闭,从而使显卡释放更加强大的超频潜力。
