主打性能级市场的GeForce GTX 560 Ti一经问世，就成为NVIDIA中高端战线一款炙手可热的产品。相比上代同样表现出色的GeForce GTX 460，GeForce GTX 560 Ti除了在流处理器、纹理单元以及ROP光删单元等主要规格全面升级外，核心以及显存频率也都进行了大幅度提升，性能的飙升自然就不言而喻了。

和GeForce GTX 460的热销一样，GeForce GTX 560 Ti发布之后就受到了众多中高端游戏玩家的青睐。各大AIC以及通路厂商对于这款显卡的重视程度比前者有过之而无不及，纷纷投入大量研发精力发掘自家产品特色，由此也诞生了不少优秀的非公版GTX 560 Ti显卡代表作品，比如我们之前评测过的七彩虹iGame 560 Ti烈焰战神X、昂达GTX 560 Ti神戈以及盈通GTX 560 Ti游戏高手等等。

作为国内三大板卡厂商之一的微星对于这样一款重量级产品自然不会放任自流，于日前正式推出了“HAWK”家族的又一新成员：N560GTX-Ti HAWK。熟悉微星产品的读者应该知道，“HAWK”系列是微星显卡两大特色派别之一，仅次于高端的“Lighting”系列，主要用于主流级产品以及中高端性能级产品。

这款N560GTX-Ti HAWK延续了以往“HAWK”显卡的出色做工，除了8+1相供电、军规级用料、电压监控、三重电压调节等，还采用了微星独家的Twin Frozr第三代散热技术，特别是首创了刀锋扇叶技术，宣称可比传统扇叶设计增加20%的风量，带来更好的散热效果。下面的文章就从做工用料、性能表现、超频潜力、温度、功耗等方面来看看这款显卡有何表现吧。

微星N560GTX-Ti HAWK

外观赏析：

微星N560GTX-Ti HAWK显卡采用了微星独家研发的Twin Frozr III散热，全金属导风罩以及大面积散热器的加入，使得整卡重达801克，相当有质感。

显卡PCB上方加装了金属保固条，防止PCB受外力作用发生变形。

显卡正视图，整卡尺寸达到了244x116.6x37mm，比公版GTX 560 Ti略长。

显卡背部PCB，元器件比较密集，左侧还安置了4颗Driver IC，每颗IC驱动两相供电。

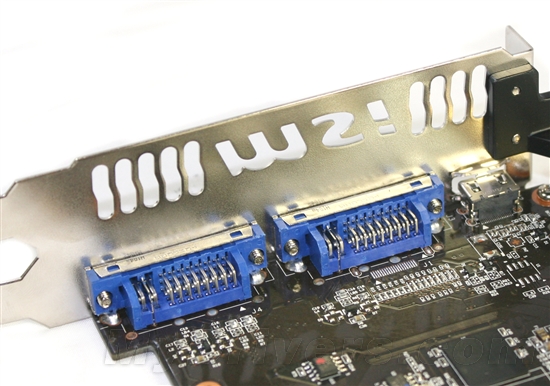

输出接口部分采用了双连接DVI +mini HDMI接口组合，另外显卡附件中提供了mini HDMI—HDMI转接线，用户无需再另外购买。

拆解：

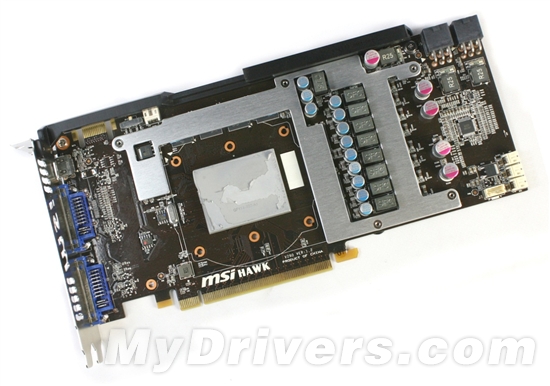

拿掉散热器后可以看到，再发热量大的显存以及MOS管部分都安装了辅助散热片，兼顾到散热器不能照顾到的部分。

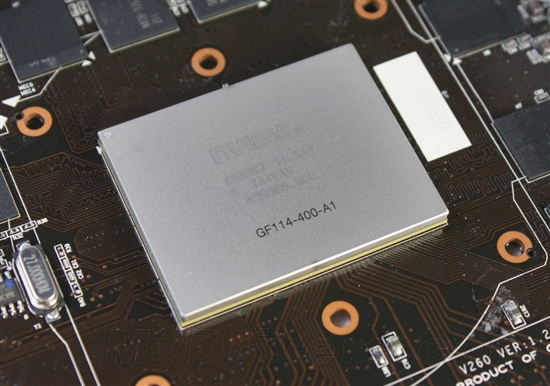

40nm的GF114核心，核心特写，40nm的GF114核心。核心内集成19.5亿晶体管，拥有384个CUDA核心，64个纹理单元，32个光栅单元。公版默认频率为822MHz，这款显卡默认超频至950MHz。

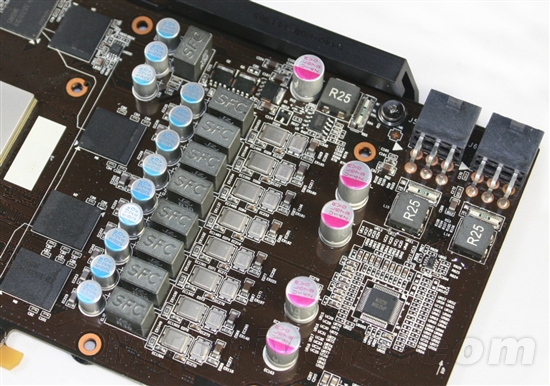

供电部分相当养眼，采用了8相核心+1相显存的供电方案，每相供电采用微星定制的SFC亚铁盐电感以及ASUS ROG III主板上使用的copperMOS，这种MOS管发热量更低，电流承载度更高，能为显卡提供更加稳定纯净的电流。滤波电容分别来自台湾万裕的ULR系列以及日本化工。

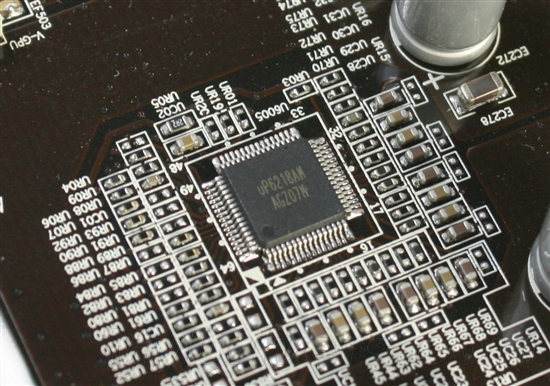

核心供电PWM主控芯片为uPI出品的uP6218AM，最高支持8相供电，普遍勇于两千元级别顶级主板上，支持最新的英特尔VRM11。由于这款芯片没有内置驱动IC，所以PCB背面采用了外置Driver式驱动，每颗uP6202芯片独立驱动2相供电，相比传统内置设计温度更低，驱动更精确。

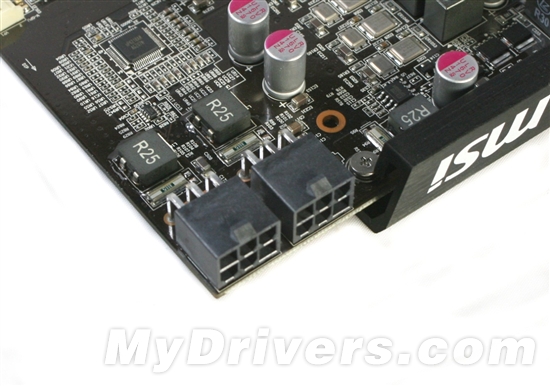

双6pin供电接口，可以看到接口下方还安置了两颗R25滤波电感，目的也很简单，同样是为了保证输入电流的稳定性。

不太明白微星这里为何没有全封闭处理，事实上增加不了多少成本，还能起到很好的输出信号抗干扰作用。

特色：

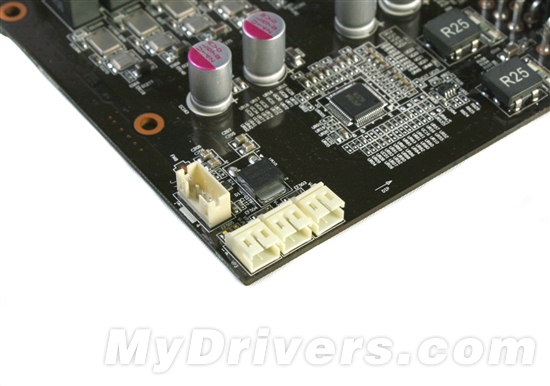

微星“HAWK”系列显卡一向超频能力不俗，除了出色的供电用料，人性化的超频设计也是很重要的原因之一。N560GTX-Ti HAWK提供了相当丰富的超频设置，PCB右下角设计了电压测量接口V-check，这种电压测量接口在许多微星主板上都能见到，用户可以借助显卡附件中的2pin连接线搭配万用表实时测量核心、显存以及PLL电压，从而更利于超频。

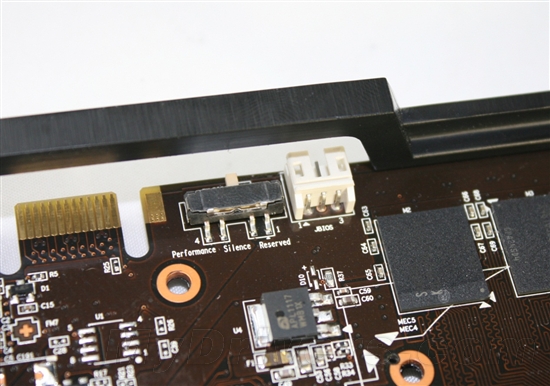

除此之外，PCB左上方还提供了BIOS切换开关，初级用户可以通过调节开关使显卡分别运行在性能、静音等状态，满足不同用户在对性能的不同需求。

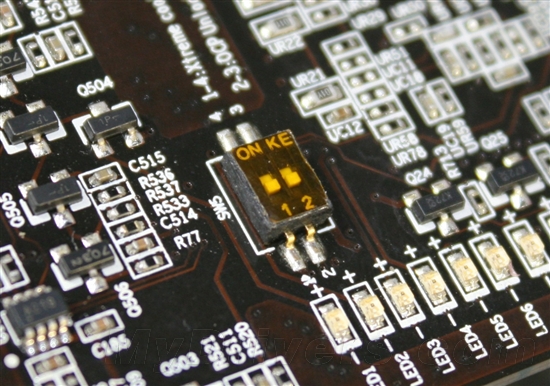

于此同时，显卡PCB背面还安置了一个易超频开关，1-4档为XtremeCool，专为液氮超频玩家而设，可解决极限超频时的各种ColdBug问题，需配备极限BIOS一同使用；2-3档为OCP Unlock，能够将电流320A提升至极致电流，实现更好的超频能力。

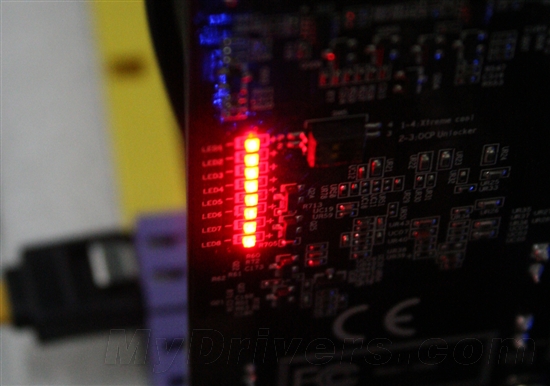

在易超频开关下面可以看到8颗LED相位指示灯，在显卡工作的时候会亮起，可以实时显示核心供电相位运行状态。

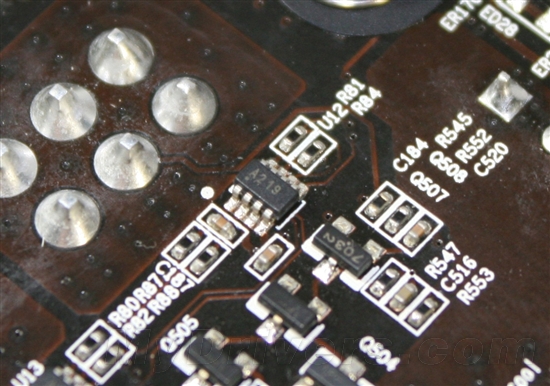

与其它非公版GTX 560 Ti显卡不同，出于谨慎考虑，微星还是加入了数颗A129芯片，用于功耗保护。当显卡超过功耗临界值时，显卡会触发功耗保护电容，自动降低频率。事实上，这种极限状态很少能够碰到，普通用户在日常使用时并不必担心显卡性能会受到影响。当然，对于热爱超频的玩家来讲，可以通过上面的OCP Unlock开关进行关闭，从而使显卡释放更加强大的超频潜力。

除了夸张的供电用料以及特色超频设计，微星独家的Twin Frozr III散热器也是N560GTX-Ti HAWK显卡的一大卖点，虽然散热器整体面积比不上微星N580GTX Lightning，在众多非公版GTX 560 Ti中也算佼佼者了。

Twin Frozr III散热器采用全金属导风罩+双80mm静音风扇+4热管大面积多鳍片铝制散热器构成。

4根8mm镀镍热管通过焊接工艺与散热鳍片连接，并未采用穿Fin，而后直接与底座相连，也没有采用许多散热器采用的H.D.T技术，当然这两种工艺理论并没有好坏之分，主要还是取决于厂家制造工艺的水平上。

这就是所谓的“刀锋扇叶技术”，说白了也就是将风扇扇叶进行削边，不仅在外形上更加美观，还能比普通的扇叶提供更大的风量。虽然待机状态下，显卡的控温表现近乎完美，但一旦满载或遇到高负载的状况，显卡风扇噪音就相当BT了，这里也希望微星能够在下一代Twin Frozr III散热器中改进。

散热器底座。

尾部烧结处理。

散热鳍片采用扣Fin工艺，做工细腻，排列齐整。

本次测试平台如下：

软硬件安装完成以后，正确的测试方法是：开机进入到桌面上以后，待系统准备就绪后，才开始运行测试（关闭UAC、屏幕保护程序、系统还原、自动更新等对测试得分有干扰的系统任务）。所有测试项目都运行三遍，在测试成绩稳定、可靠的情况下，我们以其中最好的一次成绩为准。

测试成绩汇总如下：

显而易见，默认频率提升到950/1900/4200MHz，微星N560GTX-Ti HAWK显卡较公版GTX 560 Ti的提升还是相当明显的，除了《Crysis》以及《使命召唤：黑色行动》，几乎所有的测试游戏领先幅度都在5-10帧之间，基本与显卡频率的提升幅度比例相当。

超频之前需要提到是，这款显卡同样支持微星特色的“三重电压调节功能”，主要支持GPU、显存以及PLL电压调节。GPU和显存电压就不用多说了，这里重点说一下PLL电压。

事实上PLL就是锁相环路，是一种反馈电路，主要作用是使得电路上的时钟和某一外部时钟的相位同步。因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。

锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压。在CPU超频时我们经常会碰到PLL电压，具体到显卡上说白了就是PCI-E信号的电压调节，不过普通风冷下的超频影响不大，并不需要改变PLL电压，只有上液氮等极限超频才会用到。

由此可见，为了更大限度的发掘显卡的超频潜力，微星在N560GTX-Ti HAWX显卡可谓颇费心思。不过需要注意的是，三重电压调节功能需要在微星Afterburner 2.2.0 版本下才能进行，而2.1.0版本不能。

超频：

由于微星N560GTX-Ti HAWX默认频率就达到了950/1900/4200MHz，所以如果采用默认电压估计超频空间不大。PLL电压在风冷超频情况下影响并不明显，但为了能够发挥显卡的最大超频潜力，我们分别将GPU电压（默认1.075V）、显存电压以及PLL电压增加了100、50以及30mV，风扇转速Auto。

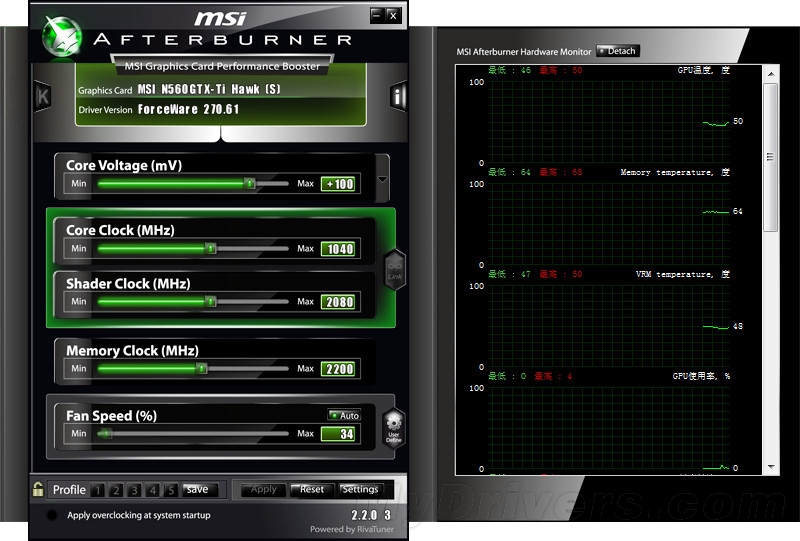

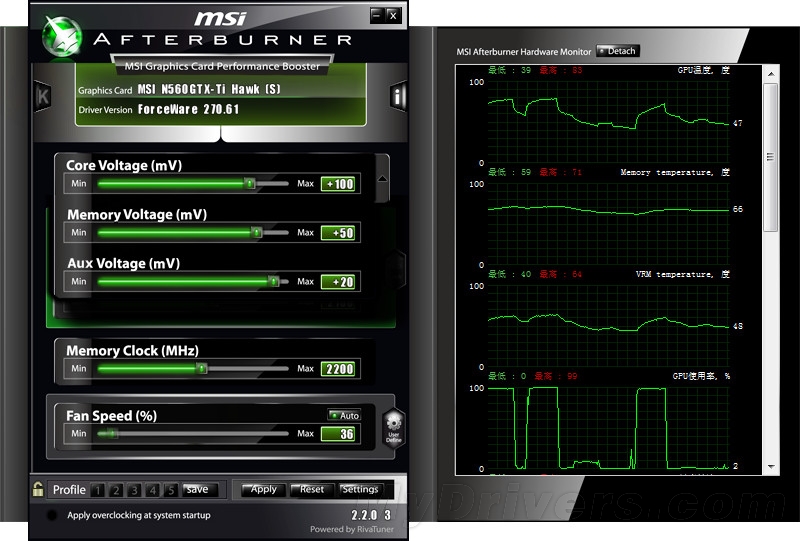

显卡搭配Afterburner 2.2.0 Beta3可以分别调节GPU、显存以及PLL电压

经过简单的调节，将显卡的核心/显存分别超频至1040/4400MHz，核心顺利突破1GHz大关

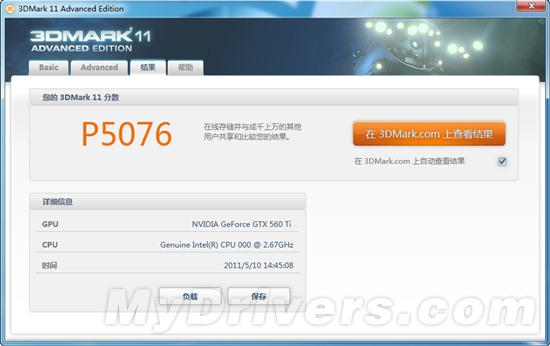

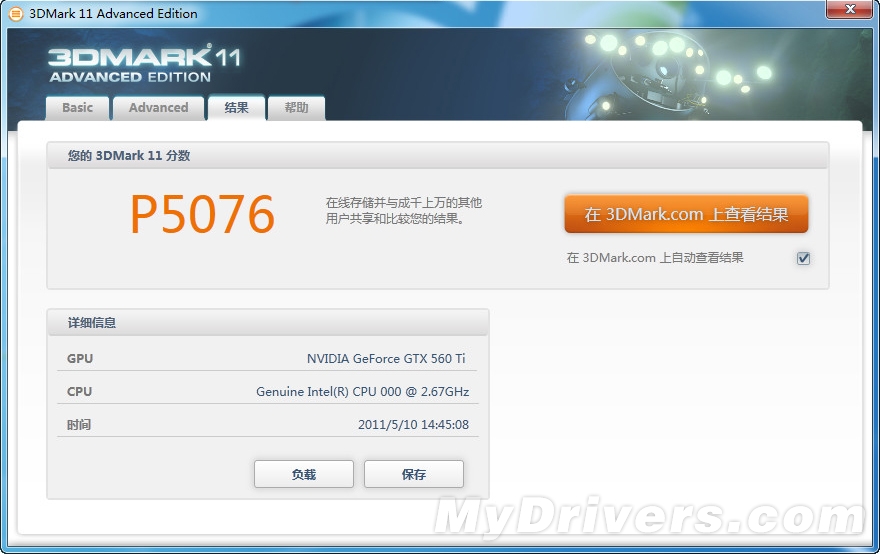

顺利通过3DMark 11测试，P档得分达到了5076分

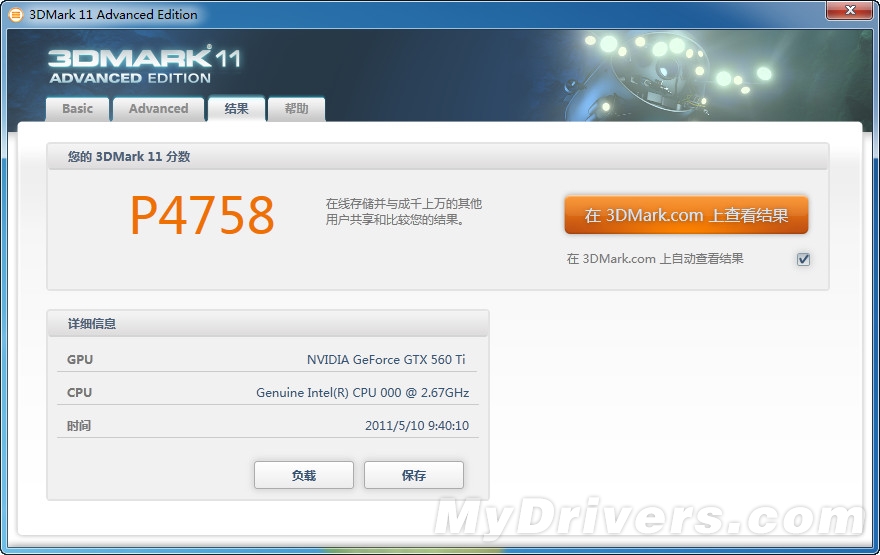

默认频率下3DMark11 P档得分

可以看到超频至1040/2080/4400MHz以后，3DMark 11 P档得分飙升到了5076分，相比默认频率下的4758分，理论性能提升了7%左右。从以往测试经验来看，1040MHz的核心频率也基本达到了GTX 560 Ti风冷的极限了。

温度：

温度部分，选取显卡2D待机、游戏（Crysis）以及满载（Furmark极限拷机）三种状态，利用GPU-Z实时监控，待连续运行10分钟峰值温度稳定后，记录此时显卡核心两种频率下最高温度。（室温25℃左右）

Twin Frozr III散热待机是显卡的一大亮点，从结果来看，36℃的表现在众多GTX 560 Ti之中算是中规中矩，Crysis游戏中飙升到68℃，也在可以接受的范围之内，FurMark烤机也仅仅提升了2℃，总体来说这款散热器发挥出了微星宣传的水平，缺点就是满载的时候噪音过大，也是由于两个风扇尺寸不大，满载时转速过高造成的。

功耗：

功耗测试部分利用功耗仪直接测量整套平台的总功耗，其中包括CPU、主板、内存、硬盘、显卡、电源以及电路损耗所有在内的整机功耗（不包含显示器）。同样选择显卡2D待机、游戏（Crysis）及满载（Furmark拷机）三种状态，稳定运行10分钟选取期间最大值，测试结果如下：

功耗测试中，考虑到大多数用户的使用情况，我们并未关闭显卡的功耗保护，毕竟在大多数情况下很难触发功耗保护电话，而且微星没有将其摒弃，也是考虑到功耗保护并非鸡肋。从测试结果来看，待机132W属于正常，Frumark烤机受到功耗保护的限制也并未能体现出显卡的真实水平，Crysis游戏基本能够代表显卡的满载状态了，361W的数据也并不算太夸张。当然，这样的结果都是在有了功耗保护电路之后的结果，如果没有恐怕Furmark烤机很容易飙升到400W以上。

小结：

经过上面的测试，微星N560GTX-Ti HAWK显卡的表现也付出水面。首先是做工用料方面相当出色，纵观市面上所有GTX 560 Ti能出其右着可谓凤毛麟角，8+1相供电、军规级用料、电压监控、三重电压调节都为了产品的竞争力添砖加瓦。除此之外，微星独家Twin Frozr III散热器更是显卡的最大卖点之一。从测试结果来看，这款散热器的表现相当出色，稍有不足的就是满载时噪音过大。

另外，微星N560GTX-Ti HAWK显卡的超频能力在测试中也体现的淋漓尽致，在默认核心950MHz 的高频下，稍微加压便可冲到1040MHHz以上，基本能够代表目前非公版GTX 560 Ti显卡的风冷超频最高水平之一。可能唯一能够影响用户购买欲的就是显卡的价格了，在众多GTX 560 Ti纷纷降价的今天，这款显卡依然坚挺在2399元，不能不说是微星自信的体现。
