[前言]

Socket754早在一年以前就开始被人们叫嚣着要退出市场，但凭借着64位Sempron（闪龙）的高性价比以及之前老Athlon 64依旧强大的性能，还是坚持到了现在。虽然Socket939成为绝对的市场主流已经无可厚非，但对于一些Socket754用户来说，支持更多新功能的Socket754主板依旧可以吸引人们的眼球。

在当今的AMD平台上，NVIDIA已经是根深蒂固，但nForce4芯片组高昂的价格显然并不适合放到Socket754平台上去打拼，而专门为低端用户特别推出的nForce4-4X芯片组虽然在性能上与nForce4甚为接近，但许多消费者并不买这种阉割产品的账。难道具备高性价比的产品真的已经远离Socket754用户了吗？不，我们还有ULi。

ULi在主板芯片组领域一直具有非常强大的研发能力，这一点有目共睹，但限于财力等方面的制约，使得其产品并不能像Intel、NVIDIA那样大张旗鼓的迅速进入市场，就算如此，ULi主板芯片还是得到了用户的认可。尤其是在单芯片主板领域，就连NVIDIA最引以为傲的nForce4单芯片组在ULi面前也没有什么优势，也正是因为ULi超乎自身的研发实力使得NVIDIA将其收购。今天就让我们来看看本文的主角，采用ULi M1697单主板芯片组的——华擎K8SLI-eSATA2主板。

[M1697芯片简要介绍]

[M1689芯片]

[M1697芯片]

在经历了ULi M1695+M1567的主板芯片组南北桥搭配之后，M1697又回归到了M1689时的单芯片设计。

2004年底ULi M1689的推出，在当时来说无疑是一款极具性价比的产品。其采用与当时nForce3、nForce4相同的单芯片设计，并支持1GHz Hyper-Transport总线，M1689芯片中内建南桥功能，8 Port USB 2.0、2 Port PATA 133、2 Port SATA并支持RAID 0、1及JBOD、以及内建10/100 Ethernet及AC 97音效等功能都被M1689芯片所包含了进来，加上低廉的价格，成为当年AMD K8低端市场的一支奇兵。这样出色的产品同时获得了包括ASUS、AsRock、Gigabyte等大厂的青睐，并纷纷推出基于M1689的主板产品，有令人眼前一亮的感觉。而在性能上，M1689单芯片主板在测试中和nForce4完全属于同一等级，以往ULi的芯片组给人稳定性欠佳及兼容能力差的印象一下子被推翻了。但M1689还是有其致命伤，那就是不支持PCI Express总线。虽然在2004年底，PCI Express和AGP还在分庭抗礼，但在步入2005年之后，PCI Express的迅速崛起让AGP完全失去了市场，也让M1689突然间成为了一款无法落后产品，被束之高阁。而后的M1695+M1567虽然同时支持PCI Express和原生AGP3.0，让还打算继续使用原有AGP显卡的用户提供了最好的升级解决方案。但双主板芯片在增加了制造生产成本的同时还在性能上有所损失，无法直接和nForce4对抗，所以也并没有在市场上造成很大的轰动。

现在，M1697又回归到了单芯片上，且功能规格更加成熟，再加上NVIDIA的入主，也许能够给我们带来更大的惊喜。

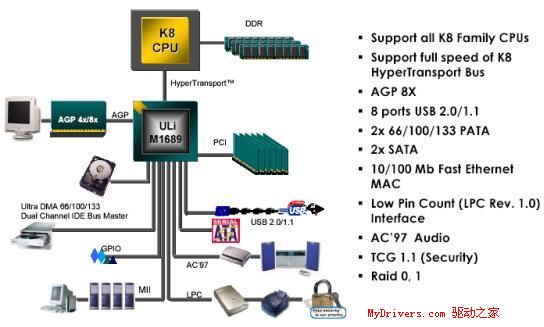

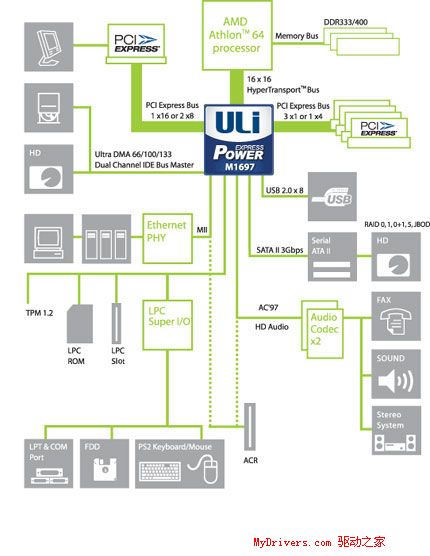

从M1689和M1697芯片构架图中我们可以看到，在ULi M1689芯片的基础上，ULi M1697支持所有K8处理器并提供16Bit 1GHz Hyper-Transport传输能力，芯片内建20 PCI-E Lanes通道，其绘图接口可以由1组x16分拆成2组x8，在这方面和NVIDIA的nForce4 SLI极为相似。支持两片PCI-E绘图卡，提供最高四显示输出。M1697还支持SATAII高达3Gbps的硬盘接口，并支持NCQ指令排序、以及RAID0、1、0+1、5和JBOD磁盘阵列模式。内建了10M/100MBps Ethernet，此外更支持nForce4所不具备的High Definition Audio功能。如此丰富的功能加上低廉的售价，将会使得M1697在底端市场具有很强的竞争力。

此外在M1697中还加入了一项安全技术——可信任平台模块技术(TPM)，该功能提供了完善的保密安全解决方案。要实现TPM技术首先要在主板上附加一个微控制器，该微控制器通过与M1697的配合，可以为个人计算机以及系统提供密码保护、数字凭证、以及密钥加密、解密服务，在认证的同时，还要确保软件和系统的运行是经过授权的。我们大家熟知的Apple苹果的x86版OS X系统就使用了与之相同的TPM技术。

    [华擎K8SLI-eSATA2主板介绍]

华擎K8SLI-eSATA2主板采用蓝色PCB板，做工良好。主板采用ULi M1697单芯片，支持 AMD Socket 754 Athlon 64/Sempron 处理器 ，支持FSB 1000MHz的HyperTransport（2.0 GT/s）和PCI-E显卡。并支持AMD Cool ‘n’ Quiet降温静音技术等。

此外在华擎K8SLI-eSATA2主板上还具有一个Future CPU接口（通过939CPU Board或AM2 CPU Board，可以支持CPU从AMD K8 Socket754升级到K8 Socket939或AM2 Socket940）。这样也使得华擎K8SLI-eSATA2主板具有更大的升级潜力。

华擎K8SLI-eSATA2主板采用的ULi M1697主板芯片。该芯片的强大规格我们在之前已经作了简要介绍，所以在这里就不再重复说明。这颗芯片产地台湾，生产周期为2006年第一周。

华擎K8SLI-eSATA2主板采用三相电源回路供电设计，每相配备两个MOS管。对于Socket754处理器来说，已经可以完全满足其需要。

在供电位置的底部具有散热锡条，可以帮助供电电路及MOS管散热，提高散热效果。

REALTEK的RTL8201CL 10M/100M自适应网络控制芯片。并支持网络唤醒功能。

华擎K8SLI-eSATA2主板在音效方面采用了Realtek公司推出的ALC660音效解码芯片，ALC660符合AC’97 Rev 2.3规范，支持六声道输出。在功能方面，ALC660有独立的Front-Out、Surround-Out、CEN/LFE-Out、MIC-In和Line-In。同时配合ULi M1697主板芯片内部集成功能，还实现了High Definition Audio（高清晰音效）。

    [华擎K8SLI-eSATA2扩展性能介绍]

主板只提供了两根DIMM插槽，升级空间略显不足，最高支持单根1GB，总共2GB的内存容量。由于主板支持的是754接口的CPU，不支持双通道内存，两根内存槽的设计倒也勉强够用。

华擎K8SLI-eSATA2主板提供了两组ATA133 IDE硬盘接口和四组Serial ATAII 3.0Gb/s硬盘接口，支持RAID (RAID 0、RAID 1、RAID 1+0、RAID 5、JBOD) 和 “热插拔” 功能。

eSATAII可谓是现在华擎主板的一大卖点，为便携快速大容量存储提供了更加便捷的条件。这两个eSATAII硬盘接口可以让华擎K8SLI-eSATA2主板具备外接SATA设备的能力，可以让用户轻松的使用外置SATA接口移动硬盘。如果要实现SATA的外接功能也很简单，只需要用一根SATA数据线将处于电源接口上方的SATA接口和主板下方的SATA接口相连接便可。但需要注意的是，使用eSATAII功能的话，其用SATA数据线相连接的两个接口颜色必须一致，也就是说，如果数据线的一头接在eSATAII_BOTTOM（红色）接口上的话，那么数据线的另外一头一定要连接到另外四组SATAII接口中的SATAII_RED（红色）PORT2上，这样您就可以让外接SATA设备也享受到每秒钟3000Mb的传出速率了，并且同样支持“热插拔” 功能。

华擎K8SLI-eSATA2主板提供了一条PCI-Express X16和一条PCI-Express X8的显卡专用插槽，借此来实现对NVIDIA SLI技术的支持，另外还提供了一条PCI-Express X1和三条PCI扩展插槽，以及一个Future CPU升级插槽，以备日后升级到Socket939甚至AM2处理器。

华擎K8SLI-eSATA2主板的I/O接口部分非常齐全，PS/2鼠标键盘接口、一个串行接口、一个并行接口（支持ECP/EPP）、四个USB2.0接口、一个百兆网络接口和音频接口。此外多出来的两个红色接口就是用来连接外部SATA硬盘设备所使用的eSATAII接口。

华擎K8SLI-eSATA2主板所提供的附件，并且包含一个SLI桥。

    [测试平台及说明]

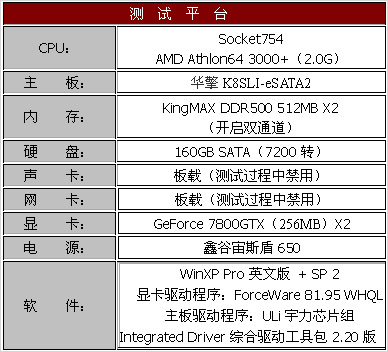

测试项目：PCMark 05、Sisoft Sandra 2005 SR2、Spuer Pi、EVEREST Home Edition 2006 v2.50.480、3DMark03 Build360、3DMark05 Build120、Far Cry 1.3、DOOM3、Half Life 2。

本次测试我们使用了Socket754接口的AMD Athlon64 3000+处理器，主频2.0G。

    [系统综合性能测试]

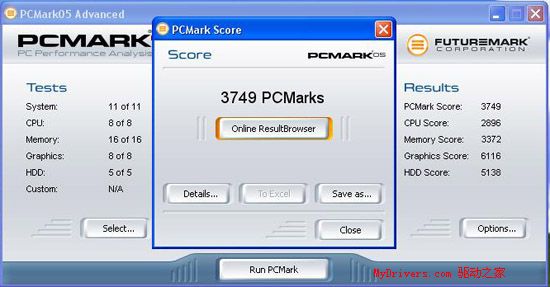

PCMark 05：

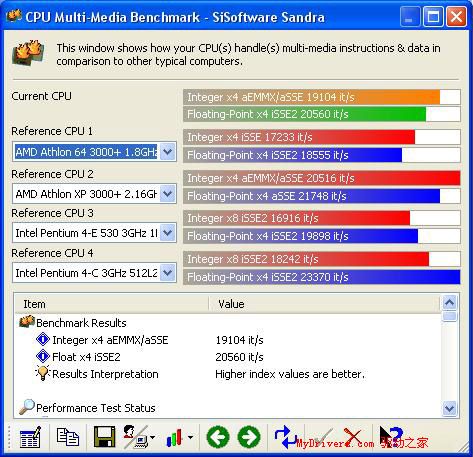

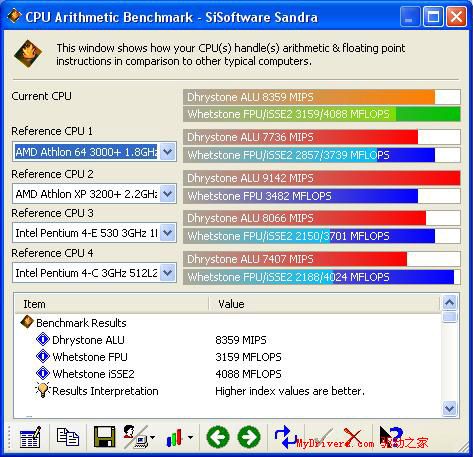

Sisoft Sandra 2005 SR2：

EVEREST Home Edition 2006 v2.50.480：

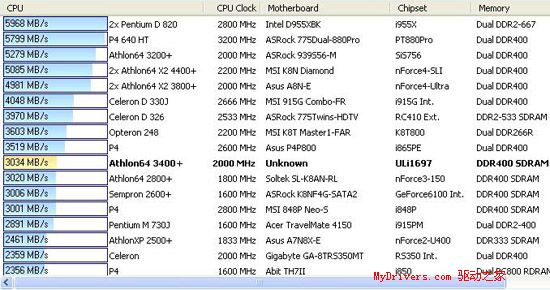

内存读取：

内存写入：

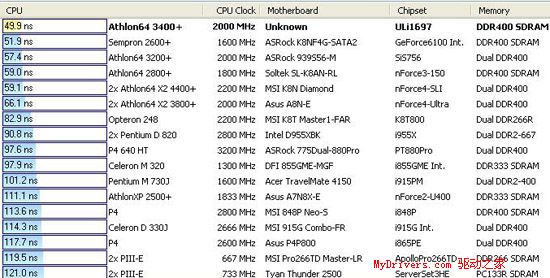

内存延迟：

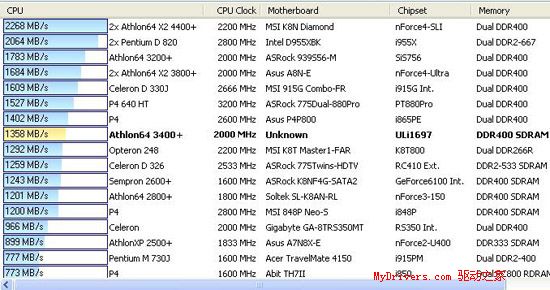

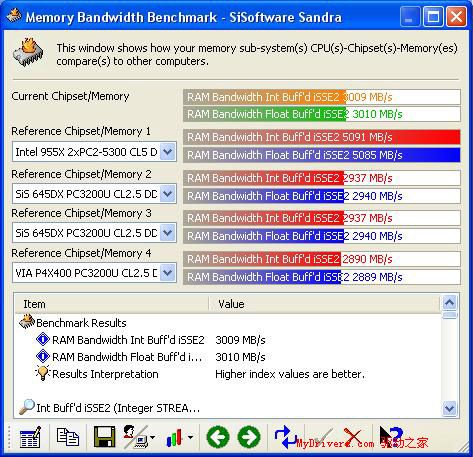

华擎K8SLI-eSATA2主板在系统综合测试中表现出色，丝毫不输于任何Socket754平台上的任何芯片组。在处理器性能测试上表现不俗，性能都领先Socket939 3000+不少，当然高出的200MHz主频也是其领先的一大原因，但这也从另一个方面说明Socket754平台上的产品还是具有一定性能的。而在磁盘性能方面更是如此，测试成绩颇为理想，看来M1697主板芯片在磁盘性能方面也有深厚的造诣。而在内存读取与写入的性能上，由于受到了内存单通道的限制，所以相比时下主流的Socket939来说还有一定的差距，但这也是Socket754的一个“天生缺陷”，且一般用户在日常使用中是很难察觉出这种差距的。

    [3D图形性能测试]

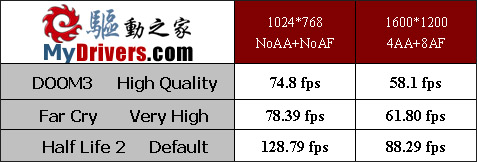

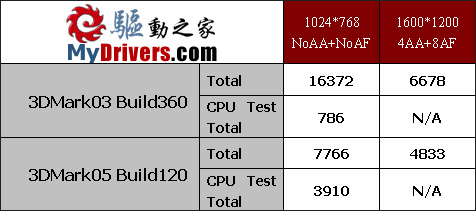

在常规的3D图形性能测试中，华擎K8SLI-eSATA2主板表现非常稳定，但受到处理器及平台性能的影响，根本无法发挥GeForce7800GTX的强大性能，看来在面对现在的高性能显卡方面，Socket754已经力不从心了。当我们把分辨率提高并打开特效之后，虽然显卡的负担急剧加大，但Socket754 3000+处理器还是给GeForce7800GTX拉了后腿。

但以测试数据显示，如果搭配GeForce 6600及ATi X1600等系列显卡的话，Socket754处理器的性能还是能够完全满足的。当然，上述级别的显卡才是与Socket754平台搭配最合理的显卡，作为一个Socket754用户自然不会去选择一块GeForce7800GTX作为自己平台上的显卡来使用。

    [华擎K8SLI-eSATA2性能对比测试]

本次对比测试我们选择了两块分别采用K8T890和nForce4芯片组的Socket754主板。

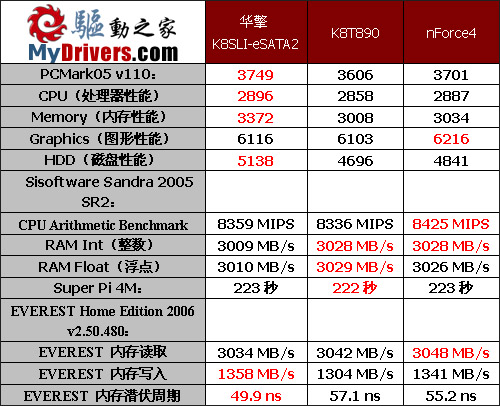

系统综合性能测试对比：

在综合系统性能测试中，华擎K8SLI-eSATA2主板的表现十分出色，与nForce4不相上下，甚至还占有一定的优势。

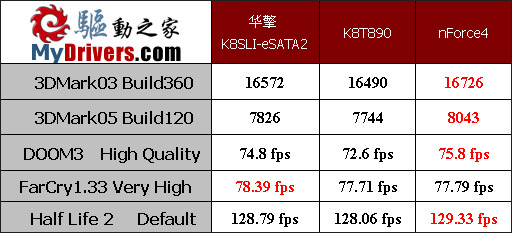

图形性能对比测试：

nForce4无愧于AMD平台的最佳主板芯片组，在图形性能及游戏测试中，nForce4在大部分测试中都领先于参加测试的另外两款芯片组产品，但华擎K8SLI-eSATA2主板的表现也十分令人满意。

    [ULi另一看点——不俗的超频性能]

ULi在芯片开发方面的实力自然不必多说，且其单芯片产品不但在性能上具有不俗的表现，在超频方面更是让人刮目相看。

华擎K8SLI-eSATA2主板更是将这一优势发挥到了一个新的高度。在华擎K8SLI-eSATA2主板的BIOS中，具有丰富的处理器频率、外频、内存频率及时序、各种电压的调节选项，且Hybrid Booster 安心超频技术更是让超频更加安全。

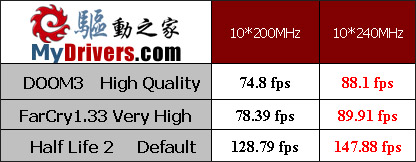

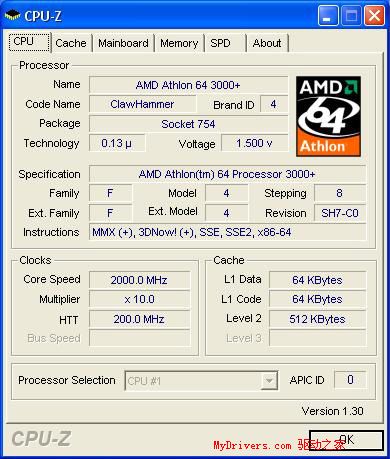

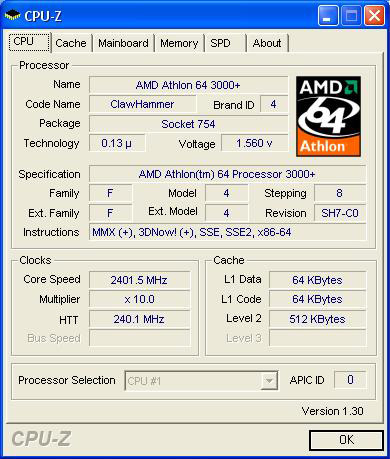

本次我们所使用的AMD Socket754 3000+主频为2.0G（10*200MHz），通过在华擎K8SLI-eSATA2主板上的简单尝试，这颗体质不佳的AMD Socket754 3000+处理器主频上到了2.3G（10*230MHz），并通过所有测试，看来还可以继续尝试一下，当我们将处理器频率设定到2.4G（10*240MHz）时，可以进入系统，但并不稳定，这个时候有两个可能，要么是主板芯片超频能力不佳，不能承受较高的外频考验，要么是处理器体质不佳（内存采用的是KingMax DDR500，且在BIOS中将内存频率固定在了DDR400频率下，所以可以排除内存方面出现的问题），随后我们在BIOS中将这颗处理器的电压提升到了1.550v，保存退出，此时进入系统并可以稳定运行所有测试，看来我们手里的这颗处理器体质果然不佳。当我们将处理器频率设定为2.5G（10*250MHz）之后，可以开机进入系统，但极为不稳定，看来这颗处理器的潜力也就是2.4G了。

虽然处理器体质不佳，但从本次超频测试里我们也可以大体了解到了ULi M1697芯片极强的超频性能，HTT 250MHz对于M1697来说根本就毫无问题。

注：华擎K8SLI-eSATA2主板在处理器电压方面最高限定为1.550v，AMD Socket754 3000+处理器默认电压为1.500v。虽然在处理器电压方面的提升空间不大，但可以让玩家的超频更加安全，在尽力挖掘性能潜力的同时，不至于因为将处理器等的电压调节过高而损坏硬件。

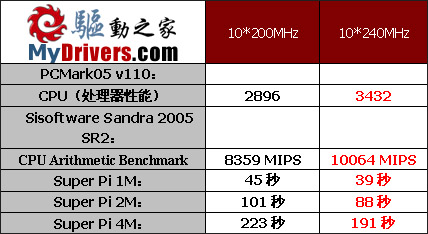

在超频之后，系统的处理器性能获得了明显的增长。

    [革命精神——ULi M1697主板支持SLI]

从主板的名称“华擎K8SLI-eSATA2”的名称中我们就不难发现，这款使用ULi M1697的主板无论是在名称上还是在内部的说明书中都有提及可以支持NVIDIA的“看家本领——SLI技术”。下面就让我们来看看如果让SLI顺利的飞驰在ULi M1697上吧。

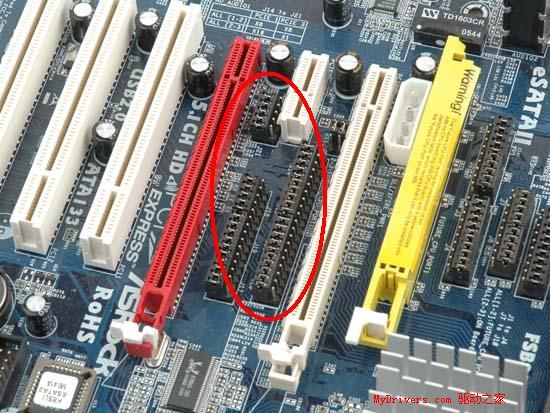

在两个PCI Express显卡插槽的中间，有三排跳线（红圈内），我们首先要做的就是更改跳线，方法非常简单，只要将1-2改为2-3就可以了（如上图）。这样就可以将PCI Express X16变为双PCI Express X8。如果你认为这样就可以使用SLI那可就大错特错了，NVIDIA在驱动中对SLI技术有很强的辨别性，换句话说，如果不是NVIDIA自家的芯片组，那么在驱动中根本就不会出现SLI的打开选项。所以下面我们还需要安装上一个ULi的SLI破解补丁（该补丁可在驱动之家下载）。

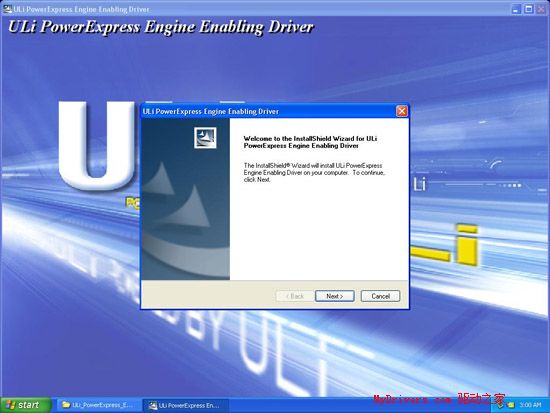

ULi Power Express补丁。

安装好补丁重新启动之后，我们就可以在驱动中看到SLI选项，并可以将其打开。

其实早在ULi的SLI补丁出现之前，就有很多人猜测NVIDIA准备在低端市场的又一个市场战略。因为自从NVIDIA收购ULi之后，人们不但猜测其主要目的是针对ATi，还可以利用ULi优秀的设计能力和成本控制能力来单独奋战于低端市场。而为了让ULi在低端市场具有更加强大的竞争能力，让其且带SLI技术来杀入低端市场本身是一个非常具有杀伤力的选择。另一方面在于，NVIDIA已经收购了ULi，理论上基本属于一家人了，自家人用自家人的东西自然也没有什么争议，但NVIDIA迟迟没有在驱动中加入对ULi的支持却暗示着另外一个结果。在构架设计中，ULi M1697主板芯片对PCI Express的设计与nForce4即为相似，所以本身具备支持SLI的能力可以说是毫无争议，所以在不久之前，一款可以让ULi M1697支持SLI技术的软件补丁被放出之后，也引起了人们的广泛关注。人们不禁要问，为什么ULi要以这种方式来获得对SLI的支持，而不是NVIDIA在驱动中来提供支持呢？虽然人们百思不得其解，但有一点是肯定的，那就是NVIDIA根本就没有打算让ULi的产品能够支持ULi，所以ULi单方面放出了这样一个补丁，只不过是在NVIDIA点头之前就放了出来。并且在后期，一些软硬件高手还同过该补丁编写出了一款“万能SLI补丁”，更是在网上引起了轩然大波。这个时候的NVIDIA自然不可能坐视不理，因为通过修改ULi放出的SLI补丁，居然可以让Intel、ATi的主板也支持SLI，这是NVIDIA不能接受的，要制止这种情况出现，那么最有效的办法就是从“根源”下手，这个根源自然就是被自己所收购的ULi。

所以NVIDIA不但要求厂商去掉ULi产品上SLI的标注，更是在ForceWare 81.98版驱动之后修改了驱动，使得ULi无法在ForceWare 81.98之后的驱动上获得对SLI的支持。虽然事情到此就算告一段落，但引发人们的各种思考也接踵而来。当然这不属于本文的范畴之内，所以在此就不多加叙述了，有兴趣的朋友可以发表评论来阐述自己的观点。

下面还是进入正题，来看看ULi M1697对SLI的支持情况吧。

    [革命精神——ULi M1697主板SLI测试一]

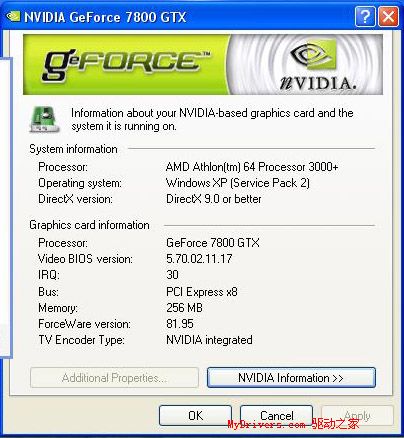

在上一章节我们已经告诉大家如何来让ULi M1697提供对SLI的支持。以现在的情况来看，虽然ForceWare 81.98之后的驱动无法在ULi M1697主板上支持SLI，但以ForceWare 81.95驱动看，其不但可以提供对GeForce 7系列显卡的支持，在兼容性和性能上也是不错，尤其是针对使用GeForce 6系列显卡的用户来说，更是没有任何问题，完全不用担心因为驱动而限制显卡性能不能完全发挥的情况出现。

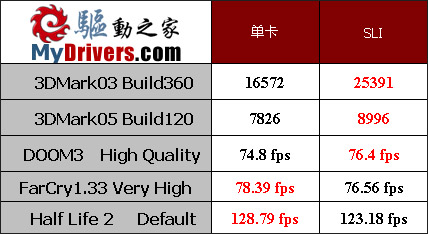

基准图形性能测试一：

注：测试分辨率为1024*768 NoAA+NoAF。

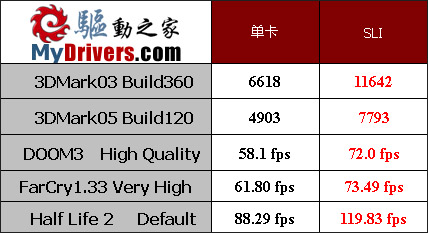

我们看到在3DMark测试中，SLI发挥出了应有的性能。在3DMark03中得分提高了9000分，在3DMark05中也有1100分的性能提升。而在游戏的测试中双卡的性能反而不升反降，笔者分析这主要是因为在1024*768分辨率下对于GeForce7800GTX级别的显卡来说，PCI Express总线的速度对游戏性能的影响所占比重较大，在显卡性能没有被完全发挥的情况下，双卡模式下PCI Express X8的带宽性能自然低于PCI Express X16，且同时受到了处理器性能的制约，这一点在3DMark05测试中性能提升仅仅为1100分就已经有所体现了。为了证明这个观点，我们特意在1600*1200 4AA+8AF下重新进行了测试。

基准图形性能测试二：

注：测试分辨率为1600*1200 4AA+8AF。

在1600*1200 4AA+8AF下的测试中，3DMark03的性能提升幅度接近50%。而3DMark05也有了明显的改善，提升幅度也超过了40%。而在游戏测试中，虽然性能有了全面提升，但提升幅度不太理想，这也再一次说明了处理器性能瓶颈的问题。

    [革命精神——ULi M1697主板SLI测试二]

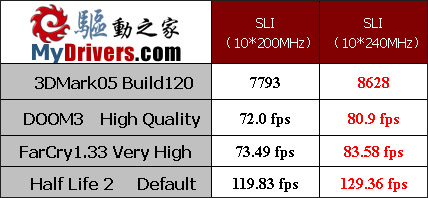

在上一章节中，我们已经针对华擎K8SLI-eSATA2的SLI做了常规测试，从测试结果来看，SLI技术完全可以正常的在华擎K8SLI-eSATA2主板上运行。但由于GeForce7800GTX的性能对Socket754 AMD Athlon64 3000+处理器来说过于强大，所以更加透彻的看到SLI技术在华擎K8SLI-eSATA2主板上的实际使用效果，我们这次将处理器进行超频到2.4G（10*240MHz），并按照之前的测试标准重新测试，以求在尽可能减小处理器的性能瓶颈的同时，让华擎K8SLI-eSATA2主板上的SLI得到充分的性能发挥。当然对于GeForce6系列的显卡来说，Socket754平台上的处理器性能还是能够完全满足的。

注：由于3DMark03在之前的测试中并没有体现出处理器瓶颈的问题，所以没有加入本次测试。

基准图形性能测试一：

注：测试分辨率为1024*768 NoAA+NoAF。

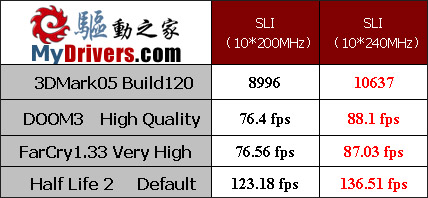

将处理器超频之后，其无论是单卡还是SLI的图形性能都获得了明显的性能提升，尤其是在SLI状态下的3DMark05测试，400MHz处理器主频的提升就可以让其在3DMark05的测试中获得1100分的提高。但就目前而言，GeForce7800 GTX依旧是在吃不饱的状态下。

基准图形性能测试二：

注：测试分辨率为1600*1200 4AA+8AF。

在高分辨率并打开特效的情况下，超频处理器之后对系统图形性能的提升最高也只能保持在15%左右，看来GeForce7800 GTX在这种情况下也基本上完全发挥了自身的性能。从测试中我们可以了解到，当在1024*768（含1280*1024）这种标准分辨率下运行3D游戏的时候，超频之后的处理器还是可以比较全面的发挥单卡GeForce7800 GTX的性能的，这样处理器性能对于GeForce6系列显卡来说已经完全足够了。

    [总结]

在本次测试中，华擎K8SLI-eSATA2主板所采用的ULi M1697主板单芯片在性能方面表现十分出色，且具有很强的稳定性，可以说M1697是一款非常成熟的产品，且成本控制也非常理想，绝对是低端用户的一个良好选择。尤其是在搭配超频能力极强的64位闪龙处理器，更是极具性价比。如果日后用户对性能不满准备升级，也可以通过华擎特有的Future CPU升级插槽来对处理器进行大跨度的平台升级。

而在SLI支持这个方面，虽然ULi无法在ForceWare 81.98之后的驱动上获得对SLI的支持，但就低端的NVIDIA显卡来说，也不太可能通过升级更新的驱动来获得性能提升，所以对于准备购买华擎K8SLI-eSATA2主板搭配GeForce6系列显卡来组建SLI的用户来说也不必过分担忧。且驱动对M1697的限制也仅仅在SLI技术上，如果使用单卡的话，是不会出现任何问题的。况且以M1697的优秀表现来看，搭配单块GeForce 6600级别的显卡也是非常合适的。NVIDIA为什么要针对ULi作出如此的限制我们不得而知，但可以肯定的是NVIDIA一定还有自己的打算，看来如果我们想在这个问题上获得答案的话，只有等待了。

编辑总结：

华擎K8SLI-eSATA2主板具有优秀的性能表现及成熟性、先进的RoHS规范无铅制程更加环保、可以支持SLI、价格低廉、通过Future CPU升级插槽可以升级到Socket939和AM2、支持High Definition Audio和微软新一代操作系统Vista、BIOS选项丰富且超频安全。

市场价格：475元。
