[斯巴达克 AA6800-B1128D-CD7A]

斯巴达克 AA6800-B1128D-CD7A

显示核心：Geforce 6800（NV40）

显示显存：SAMSUNG 4.0ns DDR TOSP

核心显存频率：358MHz/770MHz

超频核心显存：410MHz/875MHz

显存容量位宽：128MB/256bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

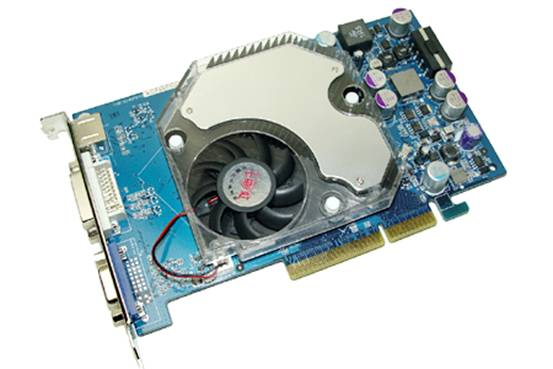

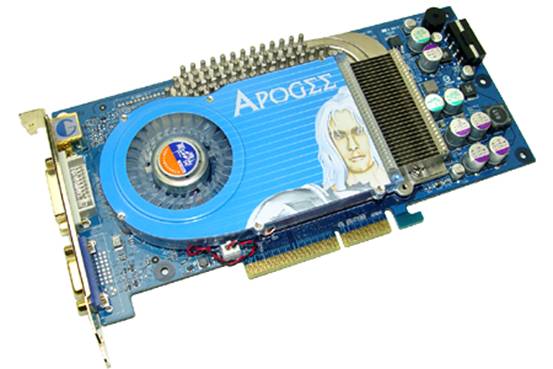

斯巴达克6800标准版采用了蓝色PCB基板，并且安装GT/Ultra版才有的大型炫光风道式散热器，外形与6800GT极为相似。这款显卡采用了8层的PCB板基于公板P212设计，而采用这样GT用大型散热器，想必是为玩家留一些超频的乐趣。显卡在4PIN电源旁依旧配备了蜂鸣器，在主电源插口没有通电的情况下，蜂鸣器会长鸣。

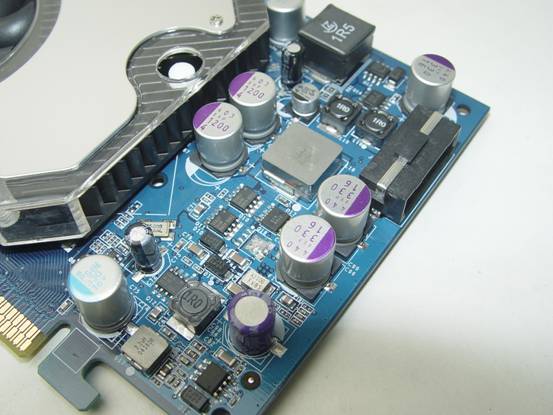

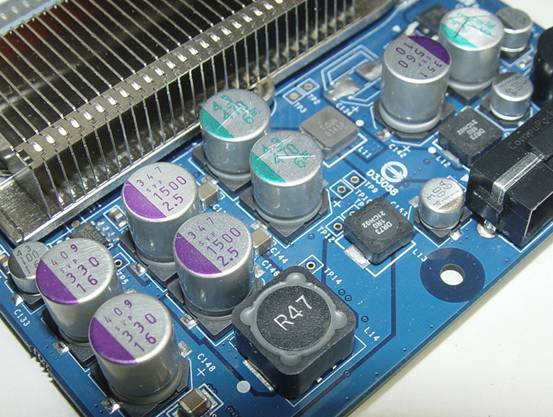

由于巨大的散热器覆盖在显卡正面，所有的供电电路都集中在显卡PCB的右边。

厂商：北京东方讯捷科技有限公司

[Winfast A6600GT TDH]

Winfast A6600GT TDH

显示核心：Geforce 6600GT（NV43）

显示显存：SAMSUNG 2.0ns GDDR3

核心显存频率：500MHz/900MHz

超频核心显存：560MHz/1080MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

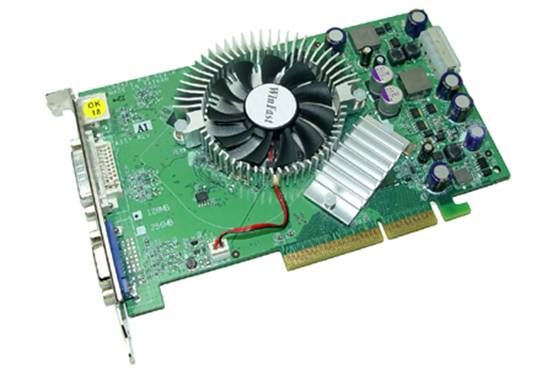

NVIDIA全球核心合作伙伴台湾老牌厂商丽台科技，推出基于6600GT芯片和HSI桥接方案的A6600 GT TDH AGP。采用P218公版设计，使用了其一贯的绿色PCB，并且PCB左上角也清楚的标明了丽台的LOGO，并且可以很清楚地看到图形处理芯片采用倾斜45度角封装。显卡采用了NV43图形核心+BR2桥接芯片的桥接方式来实现PCI-E转为AGP。A6600 GT TDH AGP 8X，核心频率500Mhz，搭配Samsung 2ns GDDR3颗粒，显存频率900Mhz，略比公版要低。这款A6600 GT TDH AGP 8X的散热器并不很突出，不过值得称赞的是开放式风道设计为HSI桥接芯片的散热打下了基础。不少厂商表示，BR02桥接芯片发热较大，需要在散热方面做好功夫。丽台这款显卡与nVIDIA公版并无太大区别。零售版本的A6600 GT TDH，除了必要的驱动光盘和说明书外，还附送HDTV连线和正版游戏：波斯王子时之沙。

虽然丽台A6600 GT TDH AGP 8X沿用公版设计，但是个别元件选取还是体现了丽台的特色，公版上面一些三样SVP铝壳电容已经更换成为容量更大的红宝石电容。AGP版上保留在PCI Express版本上没有的4Pin的外接电源接口。

厂商：丽台科技股份有限公司

网址http://www.leadtek.com.cn/

[七彩虹天行6600GT-8X CH]

七彩虹天行6600GT-8X CH

版显示核心：Geforce 6600GT（NV43）

显示显存：SAMSUNG 2.0ns GDDR3

核心显存频率：500MHz/900MHz

超频核心显存：545MHz/1220MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

七彩虹这款显卡的型号为天行6600GT 8X CH版，采用了P218公版的PCB设计，其使用了NV43图形核芯+BR2桥接芯片的桥接方式来实现PCI-E转为AGP。显卡做工精细，用料扎实。这款显卡的核心频率为500MHz，其PCB板上搭载了四颗mBGA封装的三星2.0ns DDR3显存颗粒，显存频率900MHz，比公版略低。散热片面积比较大，并采用透明材料的上盖，形成密闭风道，不过散热片只覆盖到核心和HIS桥接芯片。

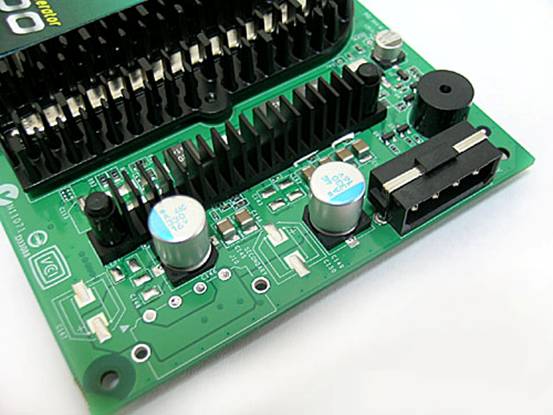

七彩虹天行6600GT 8X CH版的供电部分，完全采用公版设计，做功和用料是没有任何缩水部分电容则配备了三洋OSC优质电容。同样也使用了外接4pin电源，使显卡提供更稳定的电源支持。

七彩虹天行6600GT-8X CH拥有相当不错的性能、合适的价格与优良的做工，再加上它采用的AGP接口必将成为今后一段的主力中端显卡的购买热点。鉴于此我们授予其编辑许选择奖。

厂商：七彩虹科技发展有限公司

[恩雅 FX5800]

恩雅 FX5800

显示核心：Geforce FX5800（NV30）

显示显存：SAMSUNG 2.0ns DDR2

核心显存频率：400MHz/800MHz

超频核心显存：450MHz/960MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

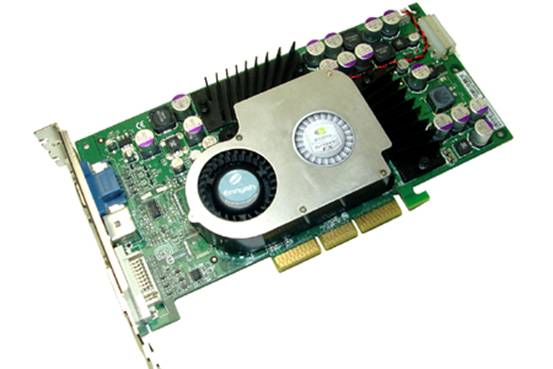

NV30是nVIDIA的首款DirectX 9作品，利用CineFX 1.0 引擎支持Pixel Shader 2.0+和Vertex Shader 2.0+。恩雅 GeForce FX5800的做工方面极其考究，完全的公板设计，采用前所未有的12层PCB，全部的贴片电容。显卡的正面和背面、在核心和显存上面都覆盖了厚厚的散热片。核心散热采用了涡轮风扇，通过在侧面高速旋转将整个显卡的气流形成循环，通过核心芯片上方吹过，再通过导风槽将气流吹到显存散热。实际运行时散热还是比较好的，但是长时间测试后核心以及DDR2的热明显另散热片很热了。在超频的时候，已经可以感觉到散热片开始烫手，并且此时风扇的噪音已经很大了。

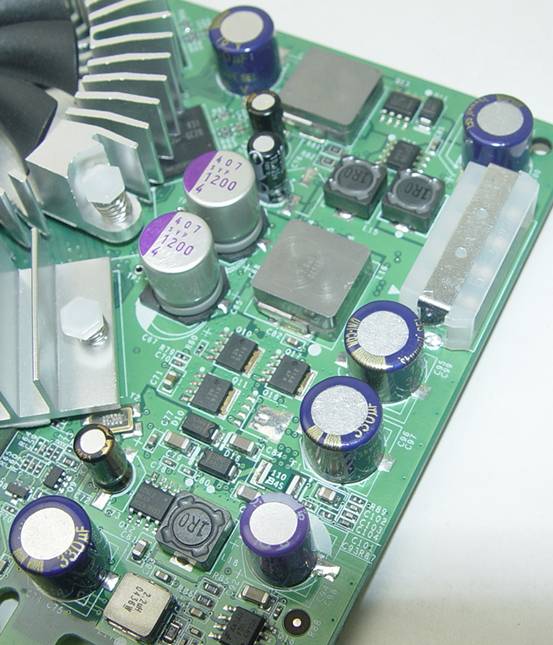

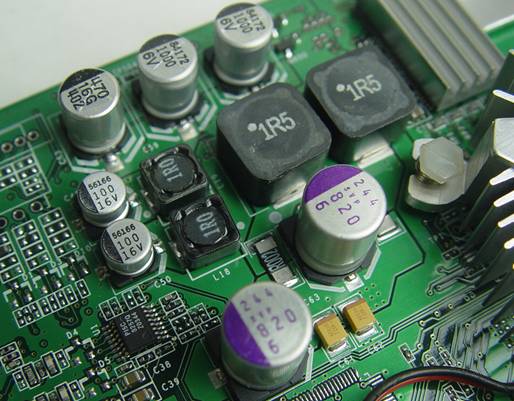

恩雅5800PCB右侧供电部分，可以看到全是大容量顶级电容，同时也配备D型辅助供电接口，Geforce FX5800对显卡的供电还是相当高的。

厂商：恩雅数位科技有限公司

[双敏速配6218]

双敏速配6218

显示核心：GeforceFX6200（NV43）

显示显存：SAMSUNG4.0ns DDR TOSP

核心显存频率：300MHz/500MHz

超频核心显存：430MHz/670MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

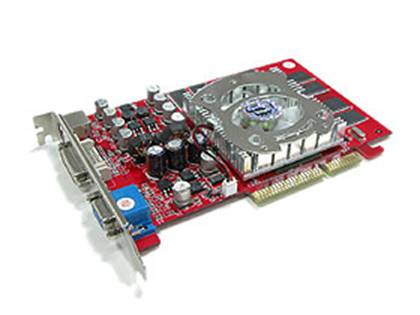

速配6218采用了NVIDIA GeForce 6200芯片，红色PCB版。众所周知GeForce 6200同6600核心完全一样，唯一的差别在于GeForce 6200只具备4条像素渲染管线，除此之外其和GeForce 6600拥有相同的技术规格。例如CineFX 3.0引擎、UltraShadow II技术、硬件支持Vertex Shader 3.0和Pixel Shader 3.0等DirectX 9.0C特性。速配6218虽然基于原生PCI-Express核心，但是其通过板载的一颗桥接芯片（High Speed Interconnect chip）来实现对AGP8X的支持。

速配6218采用了最新的滚珠一体式散热器，它可以同时对显卡核心、桥接芯片进行散热，而散热器上的风槽式设计则可以让空气的流动更加规则，从而起到更好的散热效果。相信这些设计能令“高温”桥接芯片的稳定工作。该款显示卡配备了128MB/128bit 三星 -4ns高速DDR显存，核心频率和显存频率为300MHz/500MHz。显示卡的供电部分采用大量优质电容，整体用料豪华，从另外一方面充分保证了显卡工作时的稳定性。

厂商：双敏公司

网址http://www.unika.com.cn

[恩雅57/256火星版]

恩雅57/256火星版

显示核心：GeforceFX5700（NV36）

显示显存：SAMSUNG 4.0ns DDR TOSP

核心显存频率：425MHz/500MHz

超频核心显存：520MHz/660MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

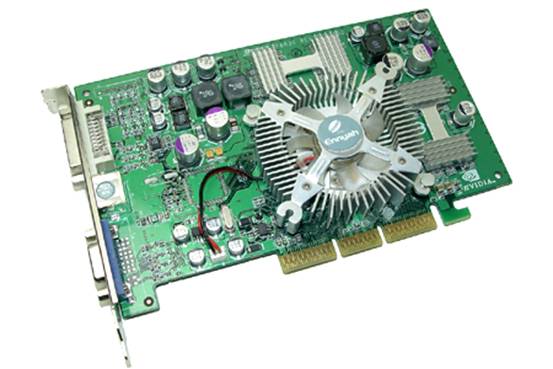

魔铠者FX5700火星版采用6层公版PCB设计，使用FX5700标准版核心。基本上采用和公版一样的设计，不同的地方是公版的FX5700使用了128M的显存，而魔铠者FX5700火星版却使用了8颗32M、4.0ns TSOP封装显存，共计达到了256M的超大容量显存。搭载第二代的CineFX™ 2.0引擎，理论上能够使NV36的浮点像素着色器的运算能力倍增。支持UltraShadow™技术和完整的顶点处理器，不但可以在阴影渲染方面实现更加逼真的效果，而且几何性能会达到FX5600 Ultra的两倍。增强的IntelliSample™ HCT技术，在FSAA（全屏幕抗锯齿）效能提升上非常惊人，2×FSAA的性能提高25%，4*FSAA与8*FSAA性能提高20%！并且完整支持DirectX 9和OpenGL 1.5。

在显卡正面使用了大量的铝质电容，这样可以提高显卡的稳定性能。供电部分还是非常到位的，封闭式电感，大量铝壳电容为显卡稳定运行提供动力。

厂商：恩雅数位科技有限公司

[硕泰克5700-XD]

硕泰克SL-5700-X

D显示核心：GeforceFX5700（NV36）

显示显存：SAMSUNG 3.6ns DDR TOSP

核心显存频率：425MHz/600MHz

超频核心显存：540MHz/625MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

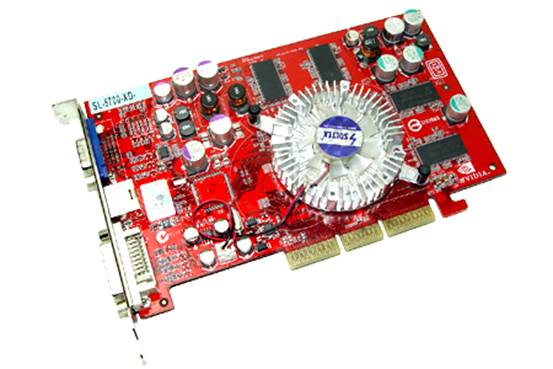

这款显卡采用了P222公版设计，PCB板上的布局走线清晰，做工用料充足扎实。具备完全的核心及显存供电模块。辐射状鳞片式铝制散热片性能也比较理想，在保证了核芯良好散热的前提下，也为日后的超频打下了坚实的基础。

其供电部分更时使用了多颗高品质三洋电容，为显卡的稳定工作提供了有效的保障。采用了与主板同级的交换式Switching工业供电设计，著名的ISL6529CB PWM控制器，为显卡的稳定工作提供了有效的保障。

显存部分使用了8颗TSOP封装的三星 4ns显存颗粒组成了128MB/128bit的“双128”规格，同样给后期的超频预留了更大的空间，理论上它的显存频率可以达到500MHz。

厂商：硕泰克（ SOLTEK ）科技股份有限公司

网址http://www.soltek.com.cn/

[昂达闪电9570白金版]

昂达闪电9570白金版

显示显存：GeforceFX5700（NV36）

核心显存频率：425MHz/600MHz

超频核心显存：460MHz/640MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

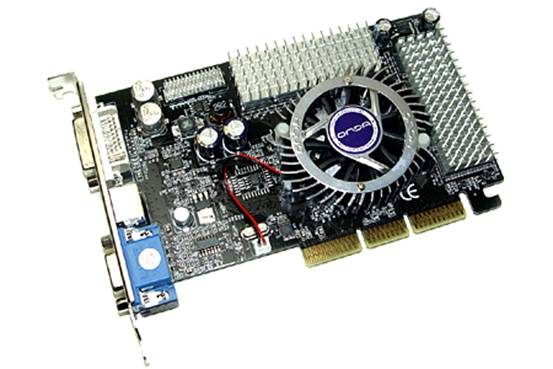

昂达的闪电9570白金版是国内首款采用Geforce FX5700V芯片的显卡。它的散热部分考虑的非常细致，可谓全方位散热。昂达9570白金版实际也非常适合网吧这样高频率大强度的应用场合——随着以《天堂II》为代表的3D网游的出现，大部分网吧急需更换性能至少达到目前中端主流水平的显卡，同时由于网吧的特殊性，对显卡的稳定性也有极高的要求，而昂达的闪电9570白金版无论在性能上还是长时间工作散热性上都比较令人满意。作为《天堂II》推荐显卡的这款昂达闪电9570白金版还是很有针对性的。

毫不马虎的供电部分，经常不被大家注意到的但发热量巨大的MOSFET也加上了散热片，这一般只能在高端的显卡上看到。昂达的闪电9570白金版针对显卡上发热量最大的核心、显存，分别采用主动涡轮风扇散热、大面积的散热鳍片，相信哪怕不间断的工作也会轻松应付。

作为国内首款采用Geforce FX5700V芯片的显卡，昂达的闪电9570白金版在中端产品中有着的突出地特色，尤其是散热部分很是下了功夫，极适合长时间工作。是一款NV显卡偏好者不错的选择。鉴于此我们授予其编辑许选择奖。

厂商：广州昂达机构有限公司

网址：www.on-data.com.cn

[七彩虹风行5700V CF冰封骑士3]

七彩虹风行5700V CF冰封骑士3

显示显存：GeforceFX5700（NV36）

显示显存：hynix 3.3ns DDR TOSP

核心显存频率：425MHz/600MHz

超频核心显存：535MHz/680MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

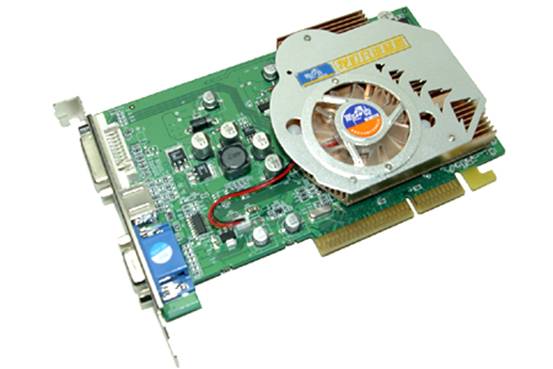

风行5700V CF冰封骑士3采用七彩虹独特首创的并经过几次精心改良的冰封骑士3的散热方式，保证了超频后的稳定。冰封骑士3采用热导管传热。热管的基本原理是利用蒸发制冷，使得热管两端温度差很大，使热量快速传导。将铜管内部抽真空后充入工作流体，流体以蒸发--冷凝的相变过程在内部反复循环，不断将热端的热量传至冷却端，从而形成将热量从管子的一端传至另一端的传热过程，最终传递和挥发热量。前后各一块巨大散热器由热管相连，散热器本身具有大量的沟槽，大大增加了散热面积，令风行5700V CF冰封骑士3在超频后的散热仍有坚实的保证。测试中感觉温度比较正常，看来散热器的设计还是很成功的。同时显卡还附赠了一个显卡风扇，可以和方便的安装于显卡两块散热片的上方。

厂商：七彩虹科技发展有限公司

[恩雅FX5600]

恩雅FX5600

显示核心：GeforceFX5700（NV31）

显示显存：Elixir 5.0ns DDR TOSP

核心显存频率：325MHz/400MHz

超频核心显存：370MHz/460MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

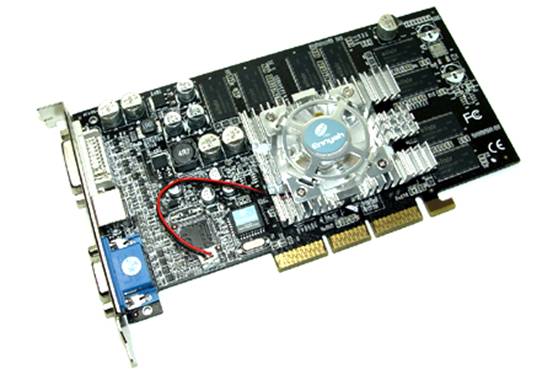

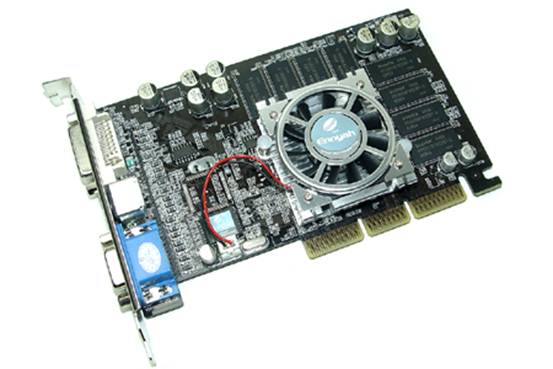

恩雅魔铠者FX5600 采用了黑色PCB P162工板设计，4层黑色PCB。整块卡的做工以及用料还是不错的，在显卡正面使用了大量的铝质电容。显卡风扇在运行过程中射出的蓝色灯光，一旦电脑进入休眠状态，整个风扇则会停止运转。因为这块显卡多出了一部分电源控制电路，即使是风扇停止运转，整个电源供电也能保证显卡不被烧毁。其功能一是在电脑休眠的时候节约多余能源，二是延长风扇使用寿命。这是很多国内厂商无法做到的。不过PCB右部2颗电容以及一个MOS管的空位上还是有一些省略。

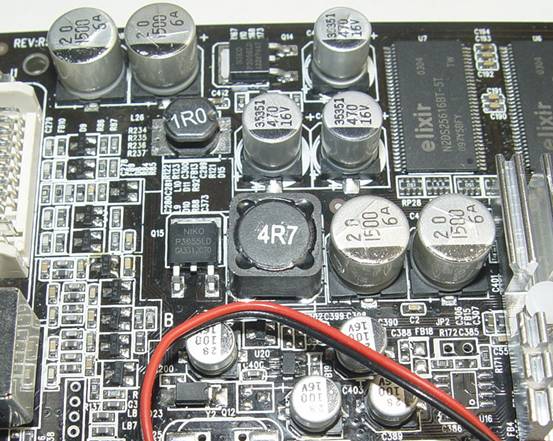

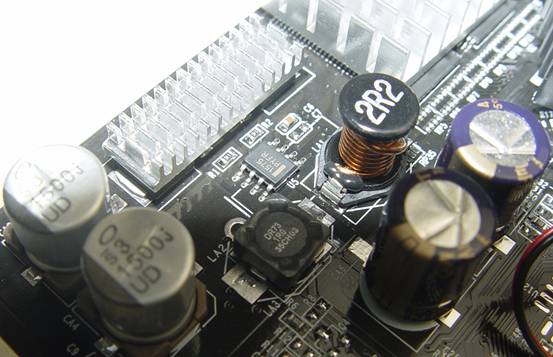

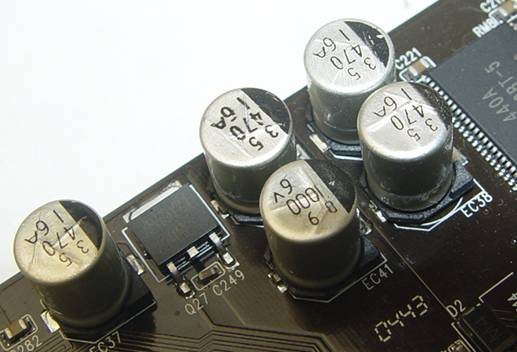

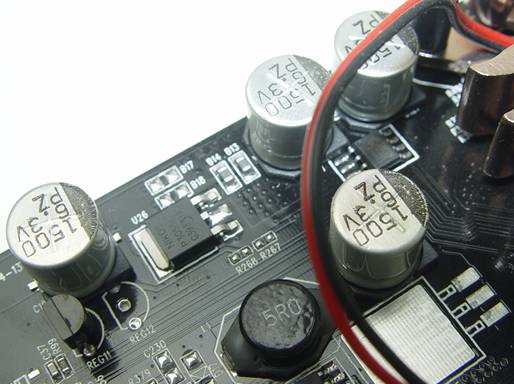

恩雅魔铠者FX5600的供电部分十分完备，可以看到高质量电容林立，并且在显示输出部分低通滤波电路很少有空焊为，这对于优质的2D输出还是非常有益的。

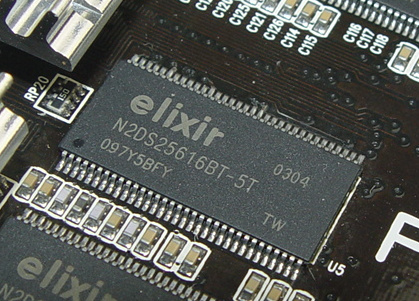

显存方面采用的是elixir显存。elixir其实它就来自一家台湾著名的内存生产厂商南亚科技，芯片规格是5.0ns\256Mbit\16bit,正面共8颗，组成256M、128bit的显存，显存旁边有十分规范的容阻电路设计。

厂商：恩雅数位科技有限公司

恩雅FX5700LE 金星版

Ennyah FX5700LE

显示核心：GeforceFX5700LE（NV36）

显示显存：hynix 5.0ns DDR TOSP

核心显存频率：250MHz/410MHz

超频核心显存：440MHz/560MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

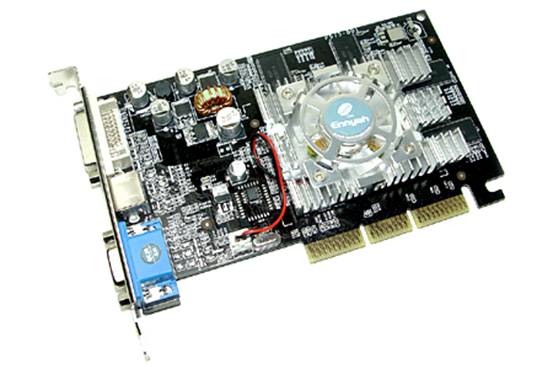

这款产品的做工还是很不错的，供电部分比较完整，采用大量的大容量贴片电容，低通滤波电路同样也没有缩水。值得一提的是恩雅显卡的低通滤波电路部分都十分完整，这似乎也是恩雅显卡的一个特点。而这样设计的对于显卡的输出画质还是非常有利的。而散热系统部分，恩雅魔铠者FX5700LE采用了恩雅显卡独特的蓝钻炫光铝制风扇散热器，散热性能良好。通过超频可以达到5700标准版的水平。

恩雅魔铠者FX5700LE供电线路设计及布局良好，延续了恩雅一贯的大厂作风。

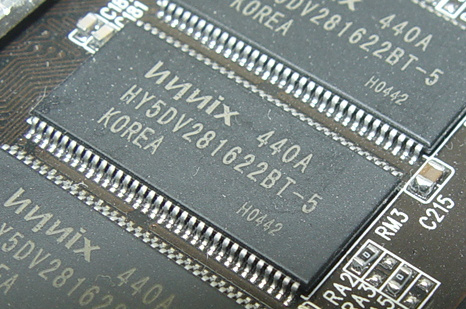

显存采用的是现代5ns颗粒，正反两面分布8颗显存组成128MB、128bit显存系统。

厂商：恩雅数位科技有限公司

[斯巴达克英雄5200钻石版128C]

斯巴达克英雄5200钻石版128C

显示核心：GeforceFX5200LE（NV34）

显示显存：SAMSUNG 4.0ns DDR TOSP

核心显存频率：250MHz/400MHz

超频核心显存：345MHz/525MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

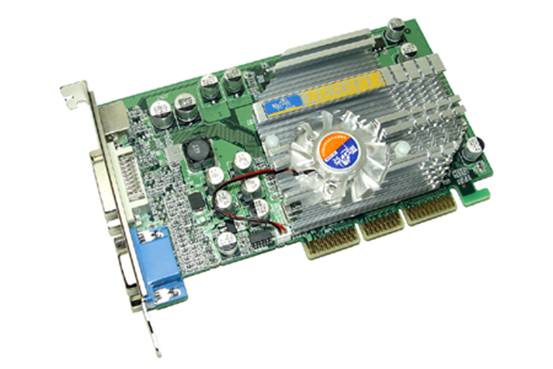

斯巴达克英雄FX5200钻石版采用绿色PCB板，超大的散热片上加低噪音的散热系统，完全能够满足散热的需要。在后面的超频测试中也确实体现了出来大面积的散热器还是有很大作用的。总体超频性能在所有5200种最突出的，3DMark03成绩有30%的提高。

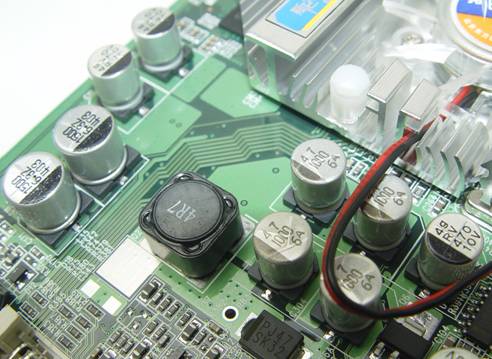

供电部分配备大量铝壳电容、屏蔽式电感，良好的设计使其有更佳的超频潜力。

厂商：北京东方讯捷科技有限公司

[恩雅FX5200 巡洋版]

恩雅FX5200巡洋版

显示核心：GeforceFX5200LE（NV34）

显示显存：hynix 5.0ns DDR TOSP

核心显存频率：250MHz/400MHz

超频核心显存：260MHz/460MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

这款产品的做工很不错，从上面的图片中可以看出，不但显卡供电部分设计完整，而且显卡设计了单独显存供电电路；低通滤波电路部分非常完整，几乎看不到空焊虚焊的地方。在测试中成绩中规中矩，超频测试相对提升幅度相对比较小。

恩雅FX5200显卡采用了大量的贴片铝壳电容。显卡采用了5ns TSOP封装显存颗粒，8颗全部分布在正面，一共64M，显存位宽为128bit，理论频率为400MHz，显存超频潜力不大。

显卡采用了现代5.0ns TSOP封装显存颗粒，8颗全部分布在正面，一共64M，显存位宽为128bit，理论频率为400MHz，与默认频率相同。在超频测试中显示显存确实已经没有太大超频潜力，只能达到460MHz。

厂商：恩雅数位科技有限公司

[硕泰克SL-5200-ED]

硕泰克SL-5200-ED

显示核心：GeforceFX5200LE（NV34）

显示显存：Mose 4.0ns DDR TOSP

核心显存频率：250MHz/400MHz

超频核心显存：280MHz/525MHz

显存容量位宽：64MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

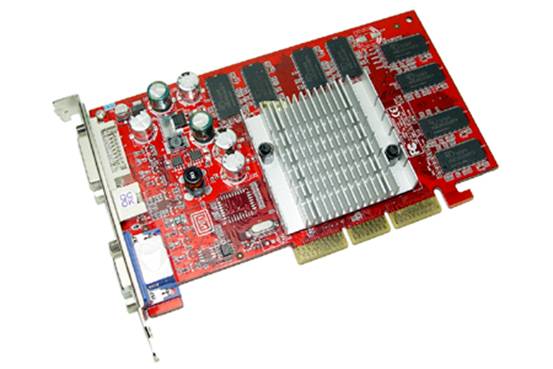

硕泰克的这款SL-5200-ED显卡采用火红色的PCB版，没有采用散热风扇，而是用了一块很大的散热片帮助显示核心散热。从测试中可以发现散热片的温度还是很高的，在后面核心超频幅度比较小也可以体现散热片的效果十分有限。若是机箱内温度比较高的用户最好能够加装一个低转速的风扇，可以兼顾安静与稳定。

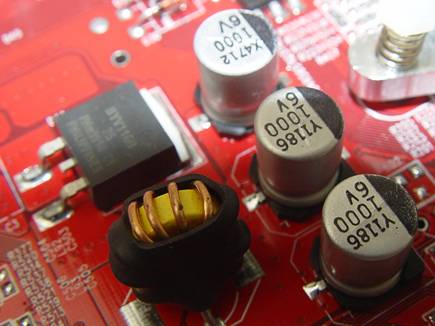

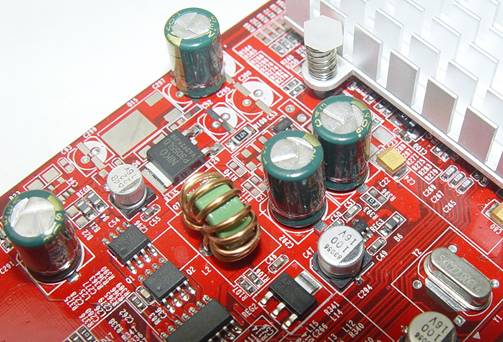

硕泰克的SL-5200-ED的供电部分，采用了大量的优质直插式电容。

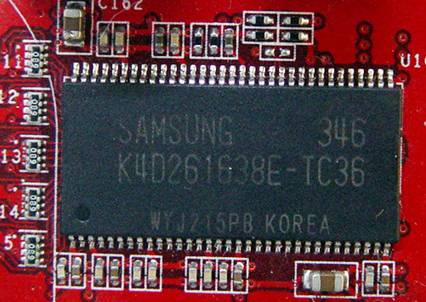

选用的三星3.6ns显存颗粒，正面8颗组成64MB、128bit的显存系统。显存周围工整的排列着大量电容及电阻元件。

厂商：硕泰克（ SOLTEK ）科技股份有限公司

网址http://www.soltek.com.cn/

[佰钰F4 G5200HF]

佰钰 F4 G5200HF

显示核心：GeforceFX5200LE（NV34）

显示显存：Mose 5.0ns DDR TOSP

核心显存频率：250MHz/400MHz

超频核心显存：290MHz/485MHz

显存容量位宽：128MB/64bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

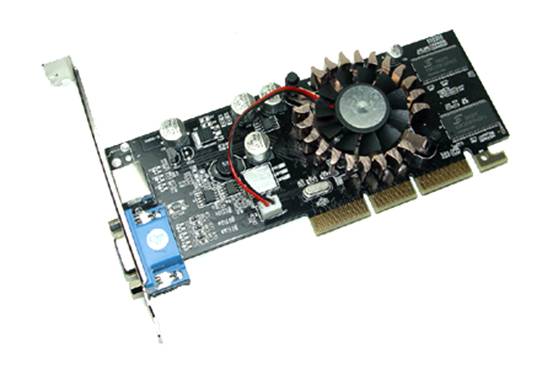

这款显卡外形采用了刀版的设计，电容则全部采用贴片铝电容，黑色的PCB；棕色太阳花形散热片，扇热性能良好。显卡背部的下面还贴着一个防伪标签，刮开以后，可以通过电话确认真假，保障了消费者能够买到放心的产品。就佰钰G5200HF的成绩来看，由于采用64bit显存，大大的限制了核心的发挥，与128bit的产品相比性能大约要降低30%左右。

供电部分比较完整，足可以满足5200的要求。

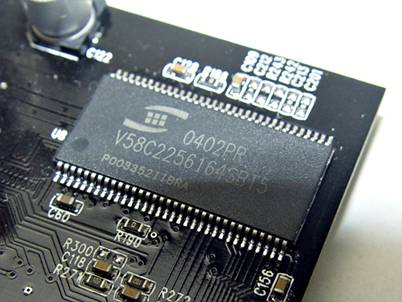

采用了并不常见的MOSE 5ns显存芯片，显存规格256Mbit、16bit，四颗显存共128MB、64bit显存系统。就佰钰G5200HF的成绩来看，由于采用64bit显存位宽，对于核心的发挥还是有不小的影响，同128bit的产品相比性能大约低30%左右。

厂商：佰钰科技

网址： www.acrop.com.cn

[七彩虹镭风X800XT PE]

七彩虹镭风X800XT PE 256M DDR

显示核心：Radeon X800 XT PE（R420）

显示显存：SAMSUNG 1.6ns GDDR3 mBGA

核心显存频率：520MHz/560MHz

超频核心显存：560MHz/590MHz

显存容量位宽：256MB/256bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

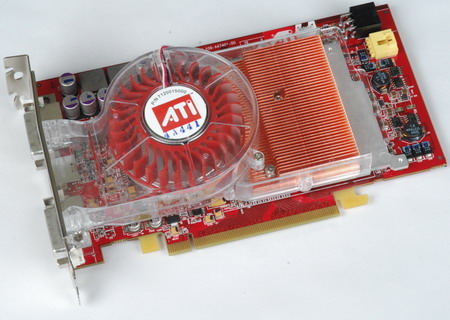

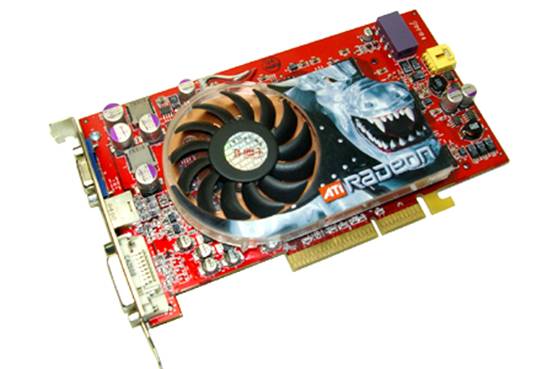

七彩虹镭风X800 XT白金版显卡采用ATI X800 XT Platinum Edition芯片,该款显卡采用了红色的PCB板，搭配超大的散热风扇。整块卡做工精良、走线清晰、焊点均匀，并且配备了优质的电容能够保证带给产品良好的供电。在这款显卡上还集成了ATI RageTheater芯片，它可以给玩家提供VIVO视频输入输出功能。显卡正面离外接电源接口的地方的一个黄色插座，那就是用来实现VIVO功能的接口。

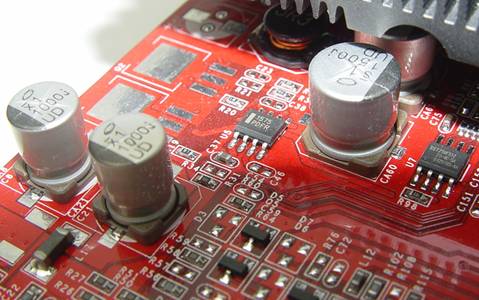

显卡大部分面积都被巨大的散热系统覆盖，这是核心供电系统的一部分，从个头上就可以看出，这部分用料都是高质量的元件。

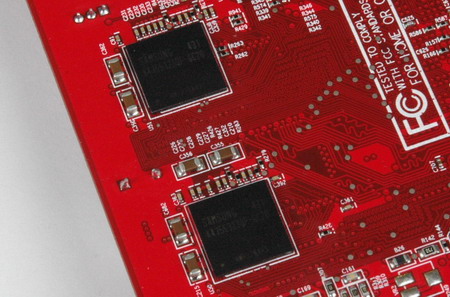

显存采用的是三星MicroBGA封装的256MB/256bit 1.6ns的GDDR3显存颗粒，1.6ns顶级显存颗粒使得保证镭风X800 XT拥有更低的功率及发热量。八颗显存芯片组成256MB、256bit的显存系统，可以看到显存周围的蛇形布线，高频率显存对于线路的要求是非常之高，在显存背面还有大量电容及电阻，充分保证了显存系统良好的电器性能。

极高的生产工艺及频率使得七彩虹X800XTPE的性能十分强大，其在绝大部分的测试当中的性能都力拔头筹，并且通过超频还有一定提升频率。这款产品无疑是追求顶级性能的用户的首选。鉴于其出色的表现我们颁发七彩虹X800XTPE最佳产品奖。

厂商：七彩虹科技发展有限公司

[技嘉（GV-R98P128D）9800Pro]

技嘉9800pro

显示核心：Radeon 9800pro（R350）

显示显存：SAMSUNG 2.8ns DDR mBGA

核心显存频率：378MHz/338MHz

超频核心显存：395MHz/345MHz

显存容量位宽：128MB/256bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

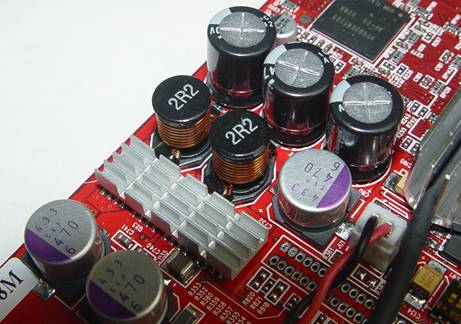

技嘉9800pro采用公板设计。核心采用了2相回路供电，Mosfet被散热鳍片所覆盖，直插电容的品质也是勿庸置疑。9800pro是ATI上一代的芯片，但在测试项目中我们把它安排到高端卡的测试当中，因为其具有很高执行效率，哪怕是与现今顶级卡相比还是具有很强的竞争力。在超频测试中并没有什么惊人的表现，看来芯片的潜力已经基本都发挥出来了。

技嘉9800pro采用的是三星颗粒，正反面各四颗，组成128MB、256bit的显存系统。可以看到显存周围大量的元件，这对于高频率显存工作还是非常必要的。技嘉9800pro不但拥有精湛的做工，并且在配件方面还有较高的附加值，显卡附带除了必要的驱动光盘、说明书、连接线外，还有OEM版的POWERDVD以及五张游戏光盘。

在多个测试中的表现甚至领先6600GT的水平，虽然在市场上已不多见，但是其仍然具有很高的性价比。因此我们颁发给技嘉9800pro最佳性价比奖。

厂商：技嘉科技

网址：www.gigabyte.com.cn

[斯巴达克惊天雷9800Pro白金版]

斯巴达克9800pro

显示核心：Radeon 9800pro（R350）

显示显存：SAMSUNG 2.8ns DDR mBGA

核心显存频率：378MHz/338MHz

超频核心显存：385MHz/365MHz

显存容量位宽：128MB/256bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

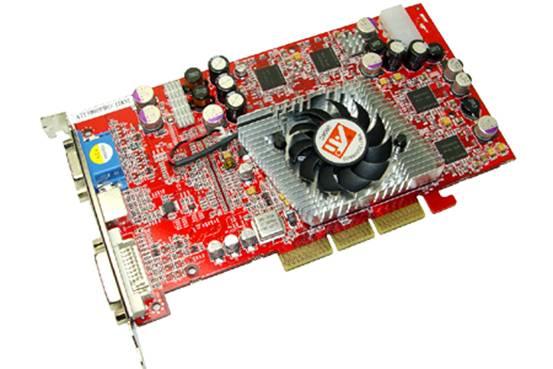

这款惊天镭9800Pro采用的公板设计，做工十分到位。采用了D型4针接口供电，甚至连显存都一样。测试中表现也十分接近。虽然9800pro在市场上已经很难寻觅，但我们不得不对其优秀的性能加以肯定，有几个测试项目中其成绩甚至领先于GeforceFX6800。

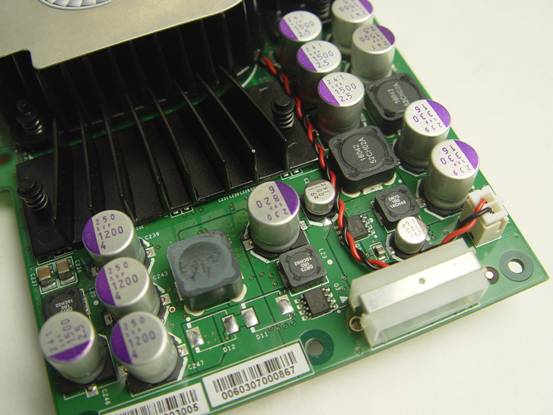

供电部分做工一丝不苟，核心采用了2相回路供电，Mosfet被散热鳍片所覆盖，并且拥有工整的电容布局，这些对于高功耗显卡的稳定工作是很有利的。

惊天镭9800Pro采用了现代2.2ns颗粒，单颗容量16MB、位宽32bit。现存周围容阻电路密密麻麻。8颗显存分布在正反两面，组成128MB、256bit显存规格。2.2ns的显存还应该有不小的超频空间。在超频测试中达到了730MHz的频率，表现还是不错的，但是显卡整体超频能力还是比较有限，特别是对于这种昔日顶级显卡，很难在挖掘更大的潜力了。

厂商：北京东方讯捷科技有限公司

[斯巴达克惊天雷9600移动版]

斯巴达克惊天镭9600移动版

显示核心：Radeon Mobility 9600 Pro（M10）

核心显存频率：324MHz/445MHz

超频核心显存：360MHz/520MHz

显存容量位宽：64MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub /S-Video

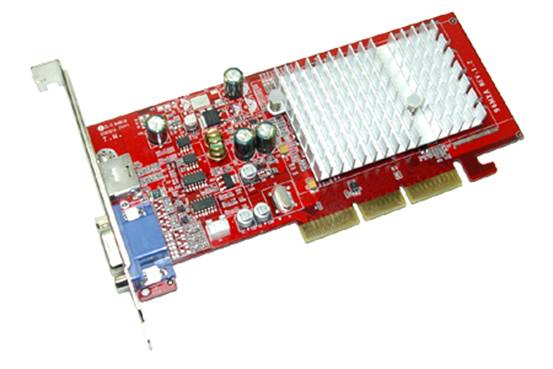

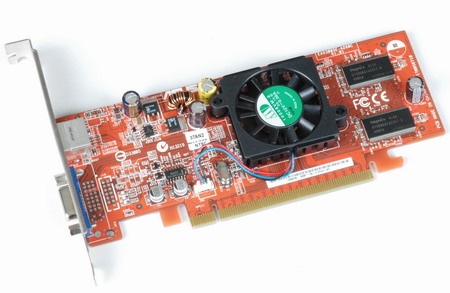

斯巴达克惊天镭9600移动版采用刀板设计，并且这款显卡仅提供VGA和S-Video两种输出方式，这对于一般用户来说已经完全够用，除非想要接驳DVI显示器等设备的用户。输出接口附近低通滤波电路非常完整，可提供较高2D花质。散热片基本能够满足芯片及显存的散热，并且可以进行一定的超频，但此时就要注意环境散热了。

完整的供电设计，这对于用在笔记本核心的产品已经非常奢华了，测试中这款产品也非常稳定，并且速度上绝对要领先于9550，并且仍然具有不错的超频能力，但是因为没有散热风扇的支持，超频幅度还是受到了一些限制，但毕竟这是一款零噪音的产品。

总体来看，这款斯巴达克惊天镭9600移动版因为采用移动芯片的设计，在核心显存及产品元件成本上有所降低，但其因默认频率较高在所有测试中领先其他9550芯片产品，以此我们颁发巴达克惊天镭9600移动版最佳性价比奖。

厂商：北京东方讯捷科技有限公司

[七彩虹镭风9550 CT冰封骑士]

七彩虹镭风9550CT冰封骑士

显示核心：Radeon 9550（RV350）

显示显存：SAMSUNG 4.0ns DDR TOSP

核心显存频率：250MHz/392MHz

超频核心显存：450MHz/480MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

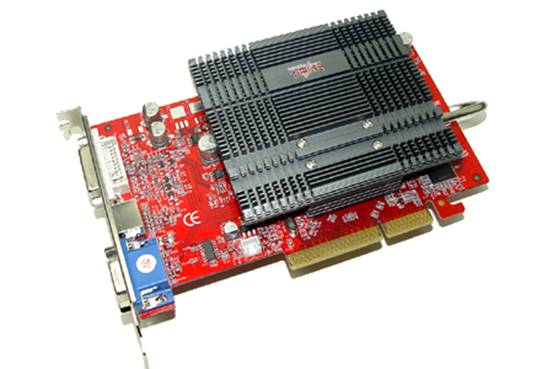

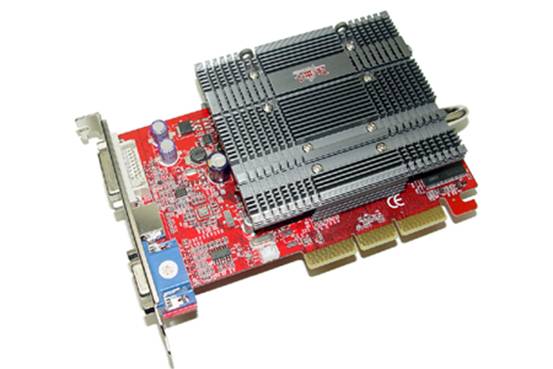

七彩虹镭风9550 CT冰封骑士是一款配备热导管散热装置的显卡, 散热器由两组散热片和一个散热导管的组成，两块大型金属散热片的散热性能极强，芯片发出的热量迅速传导到巨大的散热片上，因此可以提供强劲的散热能力。

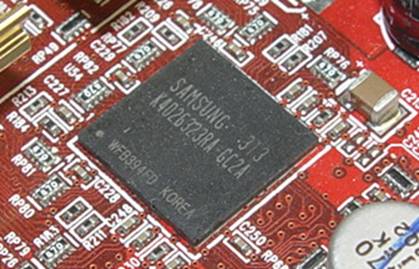

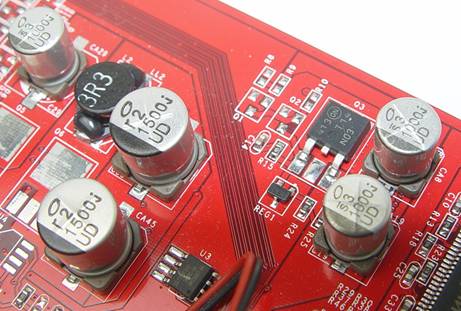

七彩虹镭风9550 CT冰封骑士的部分供电电路隐藏在了散热片下面。在巨大的散热片下可以看到采用了三星K4D263238G-GC2A 颗粒，为MBGA 2.8ns的显存，显存周围拥有完备的容阻电路。显存单颗32MB\32bit,正面共四颗正好组成容量128MB、位宽128bit的显存系统。MBGA显存能够提供更高的频率及更低的发热量。

它将性能与静音完美的加以了结合，并且对普及显卡热管散热起了示范作用。因此我们将编辑选择奖授予七彩虹镭风9550 CT冰封骑士。

厂商：七彩虹科技发展有限公司

[华硕A9550GE/TD/P/128M/A]

华硕 A9550GE

显示核心：Radeon 9550（RV350）

显示显存：SAMSUNG 5.0ns DDR TOSP

核心显存频率：250MHz/392MHz

超频核心显存：410MHz/480MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

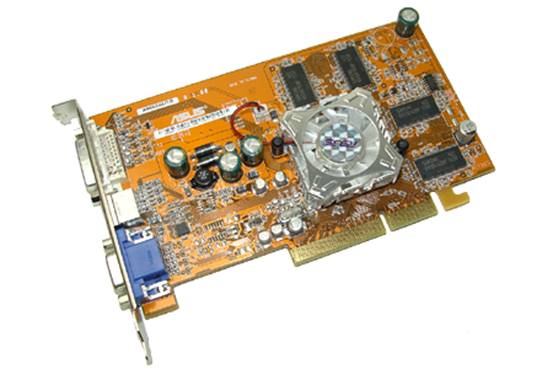

华硕A9550GE/TD采用橘红色PCB板设计，该款显卡提供了包括ASUS GameFace Live和Video Security在内的多种视频扩展软件，可以满足不同用户对于游戏性能和视频方面的需求。搭配A9550GE的是GameFace Live功能，可以支持最多8个视频窗口，玩家可以在电脑面前通过Webcam在游戏中直接和最多8人进行信息交流，大大增加了对战的乐趣，战术配合也会更完善。

做工精良的供电部分，为显卡的稳定运行提供保证。

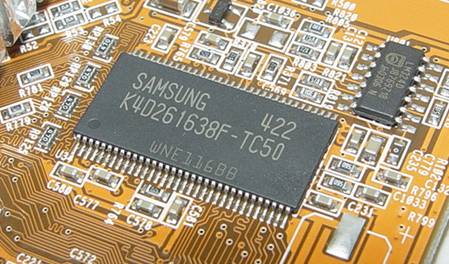

华硕A9550GE/TD使用了正反各四颗SAMSUNG的5ns显存颗粒。8颗显存组成容量128M、位宽128bit的显存系统。

厂商：华硕电脑有限公司

网址：www.asus.com.cn

[技嘉雷神金刚9550]

技嘉雷神金刚GV-R955N2D

显示核心：Radeon 9550（RV350）

显示显存：hynix 4.0ns DDR TOSP

核心显存频率：250MHz/392MHz

超频核心显存：395MHz/520MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

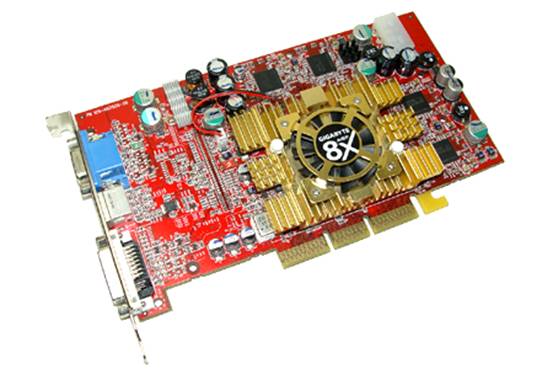

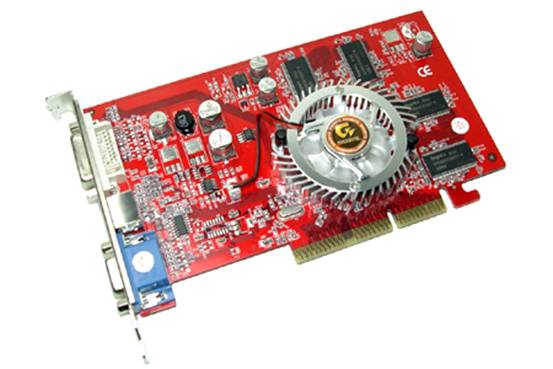

技嘉出品的雷神金钢9550，采用红色的PCB，精致的散热风扇中间有着技嘉鲜明的LOGO，核心为RV350，0.13微米制造工艺，核心显存频率为250/400。拥有4条像素渲染管线和一个纹理单元，支持DirectX 9及AGP8X。在接口上，雷神金刚9550支持DVI数字、S端子和D-SUB。

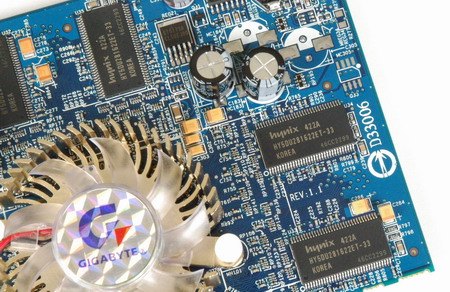

技嘉的雷神金刚9550采用了4颗Hynix 4.0ns DDR显存，相对于9550默认的250/400的核心显存频率，技嘉雷神金刚9550拥有一定的超频潜力。

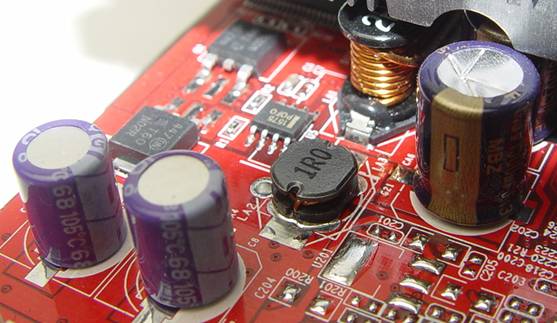

供电电路都采用了铝壳大容量电容，为显卡的长时间稳定供电提供了保证

厂商：技嘉科技

网址：www.gigabyte.com.cn

[斯巴达克惊天雷9550白金版128C]

斯巴达克惊天镭9550白金版

显示核心：Radeon 9550（RV350）

显示显存：hynix 4.0ns DDR TOSP

核心显存频率：250MHz/392MHz

超频核心显存：420MHz/520MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：D-Sub/DVI/S-Video

斯巴达克惊天镭9550显卡最大的特点在散热器，散热器被银色的金属外壳覆盖，底下为铜制散热片，形成封闭风道式散热，给这款以可上高核心频率的9550显卡更加增添了超频散热保证。

电容部分采用了铝壳电解电容；电感线圈部分采用的是拥有良好屏蔽性能的密闭式封装电感线圈。优秀的电源供给及散热使其在超频后得到了评测9550显卡中3DMark03最高成绩。

斯巴达克惊天镭9550显卡拥有优秀的性能及很好的超频能力，并且价位在所有评测9550中也是最低的，因此颁发其最佳性价比奖。

厂商：北京东方讯捷科技有限公司

[丽台PX6600GT TDH ]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 2ns

核心显存频率：500MHz/1000MHz

超频核心显存：600MHz/1100MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

丽台在显卡中的品牌效应就好比主板中的华硕，在显卡领域有举足轻重的地位，其产品品质也很值得称道，当然价格也一直是高高在上。不过，随着显卡市场的竞争日趋激烈，新产品层出不穷，丽台也开始放低身价，在加快新品上市速度的同时也降低了产品的价格门槛。我们此次收到送测的产品中唯一的一块GeForce6200 TurboCache便来自丽台，除此之外还收到了丽台送测的PX6600GT。

丽台PX6600GT TDH采用了草绿色的PCB板，无论从布局走线还是从元件用料上来看，都和NVIDIA的公版设计一样，只是散热片换成了鳍片外形，能够更好的将热量及时散发。PX6600GT采用了NV43核心，这是NVIDIA第一款采用真正PCI Express原生解决方案的GPU核心，能真正意义上实现PCI Express×16双向传输最大8GB/s的数据带宽。核心工作频率为500MHz，内核集成1亿4600万晶体管，硬件支持Microsoft Direct×9.0、Shader Model 3.0、NVIDIA的UltraShadow II以及Intellisample 3.0等重要显示技术，同时还运用了高级反交错处理、反转3：2 Pull Down、运动预测引擎以及WMV9加速等技术，同时，GeForce 6600系列芯片内也集成了视频处理器和视频处理引擎（VPE），通过完善的MPEG-2硬件码实现更高质量的DVD播放效果，视频处理效果也足够强大。PCI-Express接口可以满足显卡对于电力需求的供应，因此显卡并没有设计外接电源接口。在这款PX6600GT的显示核心及显存供电单元上，我们看到4pin电源的空焊位，这是为其后推出的GeForce6600GT-AGP版准备的。这款产品的工作频率也严格按照NVIDIA的公版要求，核心及显存频率分别是500MHz/1GHz。

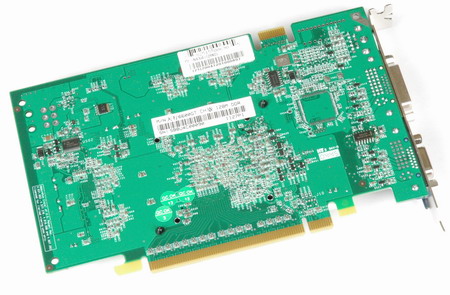

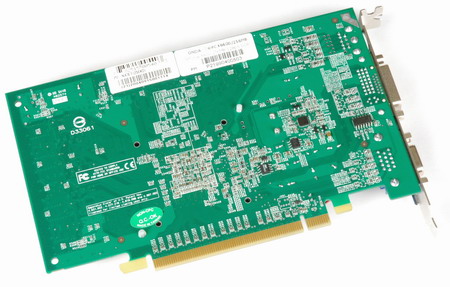

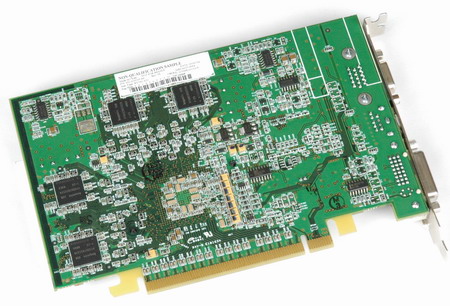

显卡背面，做工保持了丽台显卡的一贯作风，做工细致、焊点清晰圆润，用料充足，良好的品质保证了显卡性能的稳定发挥。另外丽台PX6600GT显卡还具备NVIDIA 的SLI接口，它可以通过两块具备SLI技术的显卡再加上一块特殊的两端有接口的PCB卡连接即可，两块显卡共同作用从而达到前所未有的显示能力。以前这种SLi技术只有PCI Express版本的6800 GT、6800Ultra、Quadro FX 3400支持。此次主流显卡也采用了这一接口，为那些追求性能的朋友提供了发挥的空间。输出接口方面这款产品依然是最流行的三接口搭配，TV-OUT+DVI+D-SUB的全接口设计，能够灵活搭配。

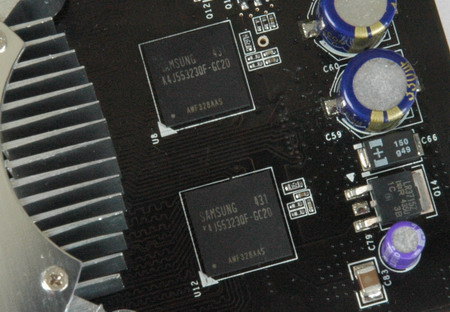

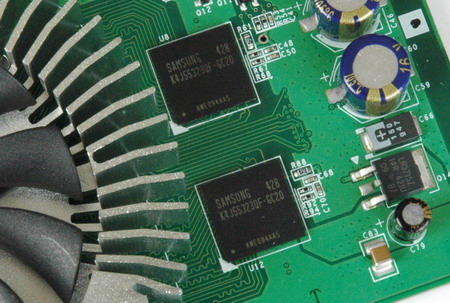

这款产品搭配的三星mBGA封装的GDDR3 2.0ns颗粒，额定工作频率1GHz，刚好满足了显存的工作需要。而4颗显存颗粒也组成了总容量128MB，位宽128bit的显存系统。由于是GDDR3的显存颗粒，不但发热量相对较低，超频空间也是不小的。

在测试过程中我们也尝试了超频，这款产品最终能够稳定的工作在600/1100MHz，核心及显存的超频幅度都是100MHz，超频能力较强，超频后3DMark05的测试成绩也达到了4068分，性能表现很出色。

除了标准的三接口输出设计，PX6600GT TDH还提供了HDTV的输出，随卡附增的新型TV-OUT接线支援色差输出，大大提高了影像的清晰度。此外，丽台还附赠了相当丰富的软件，包括各类图形软件和最新的游戏，如此丰富的配件也只有大厂的产品中才能见到。虽然附送了众多配件，但丽台PX6600GT的价格并不是高高在上，目前1880的售价也与许多二线品牌不相上下。

厂商：丽台科技股份有限公司

网址http://www.leadtek.com.cn/

[七彩虹天行GeForce6600GT CH版]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 2ns

核心显存频率：500MHz/1000MHz

超频核心显存：550MHz/1220MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

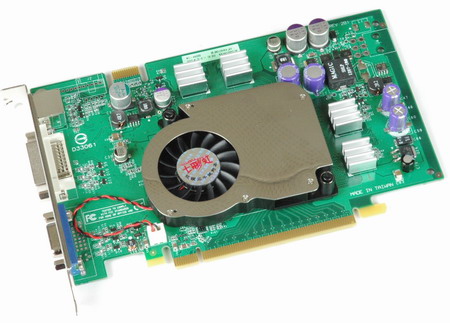

我们收到的七彩虹天行GeForce6600GT CH版同样采用了官方的P216公版设计，显卡采用6层PCB基板，PCB板的颜色也与NVIDIA公版相同，依然采用了绿色的主基调。而由于提供了对SLI的支持，因此在显卡的上部预留了SLI的桥接金手指。散热部分采用了镜面的外观设计，增强了美观性，而且为了保证显存的工作稳定，这款产品还为GDDR3显存颗粒搭配了分体的散热片，通过与核心散热器的风道配合能够有效降低显存温度。

用料和做工自然是不用多说，元件及电容的布局方面都比较精良，而在电源线路方面也是非常的清晰。由于GeForce6600GT的核心及显存运行频率较高，因此电路板的设计与用料也需要更高的水准，从外观来看这款产品完全能够符合要求。这款产品的接口同样是常见的DVI、D-SUB和TV-OUT的搭配，满足了不同消费者的需求。

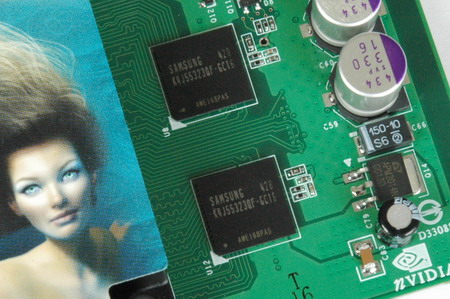

显存搭配方面这款产品采用了128MB显存容量和128bit显存位宽的组合，搭配了三星2ns的GDDR3显存颗粒，核心/显存的默认频率为500/1000MHz，完全符合nVidia的公版设计。同时，凭借三星显存的优秀品质，再加上GDDR3良好的电气性能以及较低的发热量，完全还有再向上提升的潜力。

我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在550/1220MHz，虽然核心的超频幅度一般，但显存提升了20％左右，超频后3DMark05的成绩为3975分。

价格方面，这款产品目前的售价为128MB容量版本1599元，价格处于中游水平，考虑到其不错的做工，优秀的超频能力，还是一款不错的选择。

厂商：七彩虹科技发展有限公司

[昂达闪电PCX6600GT ]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 2ns

核心显存频率：500MHz/1000MHz

超频核心显存：550MHz/1200MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

GeForce6600GT虽然是一款面向中端PCIE市场的产品，但由于搭配了GDDR3的显存颗粒以及能够提供对NVIDIA最新SLI技术的支持，因此使这款产品的性能具有了更大的延展性，同时SLI这项新技术也为显卡用户带来了更多的使用乐趣。

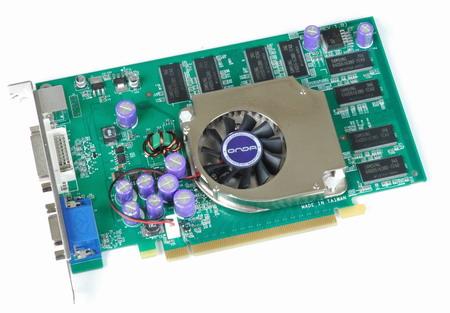

我们收到的昂达闪电PCX6600GT同样采用了官方P216公版设计，显卡采用6层PCB基板，PCB板的颜色也与PCX6600相同，依然采用了绿色的主基调。而由于提供了对SLI的支持，因此在显卡的上部预留了SLI的桥接金手指。散热部分依然是镜面的外观设计，增强了美观性，而且为了保证显存的工作稳定，这款产品还为GDDR3显存颗粒搭配了分体的散热片，通过与核心散热器的风道配合能够有效降低显存温度。

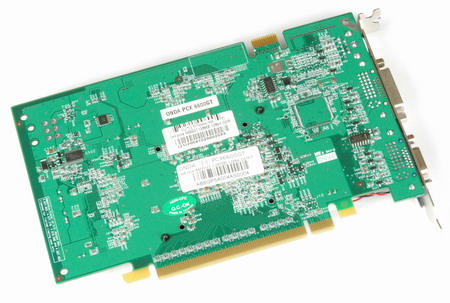

用料和做工自然是不用多说，元件及电容的布局方面都比较精良，而在电源线路方面也是非常的清晰。而且我们也可以看出与闪电PCX6600相比，闪电PCX6600GT的电路设计更加复杂，这也是高频率对PCB设计提出的额外需求。这款产品的接口同样是常见的DVI、D-SUB和TV-OUT的搭配，不过从PCB板后面的空焊位可以看出，如果添加了支持VIVO的芯片，这款产品同样可以支持VIVO功能。显存搭配方面这款产品采用了128MB显存容量和128bit显存位宽的组合，搭配了三星2ns的GDDR3显存颗粒，核心/显存的默认频率为500/1000MHz，完全符合nVidia的公版设计。同时，凭借三星显存的优秀品质，再加上GDDR3良好的电气性能以及较低的发热量，完全还有再向上提升的潜力。

我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在550/1200MHz，核心超频幅度一般，但显存提升了20％，超频后3DMark05的成绩为3961分。

价格方面，这款产品目前的售价为128MB容量版本1699元，256MB容量版本为1799元。同时还有搭配昂达915PN主板的优惠套装：

915PN（￥899）+PCX6600GT/128M（￥1699）原价：￥2598 现价：￥2298

不过优惠套装只有搭配128MB显卡的组合，相信256MB版本也会很快采取相应的优惠计划。

厂商：广州昂达机构有限公司

网址：www.on-data.com.cn

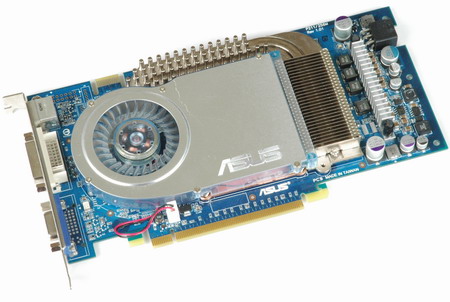

[华硕GeForce6800Ultra－PCIE]

显示核心：GeForce6800Ultra NV40

显示显存：SAMSUNG GDDR3 2ns

核心显存频率：400MHz/1100MHz

显存容量位宽：256MB/256bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

华硕GeForce6800Ultra－PCIE是送测显卡中NVIDIA阵营规格最高的产品。这款产品的核心架构与AGP版本的NV40完全相同，它具备完整的16条像素渲染管线，支持CineFX3.0、Intellisample 3.0、UltraShadowⅡ等一系列最新的3D特效处理技术，是目前NVIDIA的顶级PCIE产品。它对PCIE的支持也同样是经由HIS桥接芯片来实现的，只不过与其它产品不同，这款产品将桥接部分集成在了显示核心的内部，而不是像GeForce PCX系列那样单独做成了一个芯片。

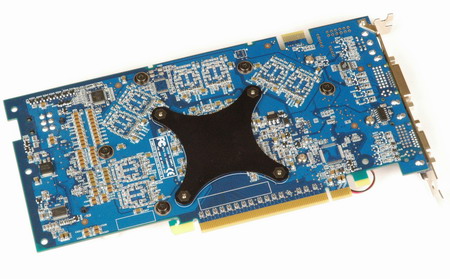

与华硕的ATi系列产品采用桔黄色PCB板不同，其NVIDIA系列产品的统一配色则是蓝色。由于是高端产品，这款GeForce6800Ultra并没有在设计上进行任何修改，严格按照NVIDIA公版的布线设计。而不论是做工还是用料，这款产品都可谓豪华至极，各种高档元件也另其身价倍增。这款产品的运行频率为400/1100MHz，因此性能也十分强大。与之前NV40采用的巨大双槽位散热器不同。这款产品与NVIDIA的公版设计相同都采用了巧妙的单槽位设计，通过将热管技术与风冷散热的有机结合，在有效控制GPU以及显存温度的同时也减小了散热器的体积。

在输出接口方面，虽然是顶级产品但华硕GeForce6800Ultra依然采用了常见的DVI、D-SUB和TV-OUT的三接口设计，对于目前CRT使用数量依然占优的情况来说还是很合适的。此外，虽然PCIE接口已经能够提供高达78W的电力供应，但对于GeForce6800Ultra来说，还是有些不够用。因此这款产品同样设计了6针的外接电源输入，不过还是需要通过转接线才能与大4pin电源接口进行连接。　　

华硕GeForce 6800Ultra的做工无可挑剔，在性能上的表现也是毋庸置疑的，并且与AGP版本的6800Ultra相比，对SLI的支持无疑是PCI-E版本的一大优势所在。如果组成6800Ultra SLI，那将是当今显卡最强的性能平台！因此我们颁发给华硕GeForce6800Ultra－PCIE最佳产品奖。

厂商：华硕电脑有限公司

网址：www.asus.com.cn

[斯巴达克 GeForce6600GT ]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 2ns

核心显存频率：500MHz/1000MHz

超频核心显存：600MHz/1120MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

GeForce6600GT绝对是目前最为吸引人的产品，在性能上GeForce 6800 Ultra的所有特性都在GeForce 6600系列身上得到了保留，所以GeForce 6600系列显卡一经发布就因为3D性能强劲，受到了众多DIY一族的关注，成为了nVIDIA目前最热门的显卡。即使PCIE发展的缓慢步伐限制了GeForce6600GT的发挥，但我们相信随着时间的推移，PCIE平台价格的不断下跌，GeForce6600GT绝对会成为玩家不错的选择。

我们来看看这款斯巴达克送测的GeForce6600GT，我们目前见到的GeForce6600GT多采用了公版设计，而斯巴达克的这款产品也同样如此，它采用了蓝色的PCB板设计，搭配蓝色外观的散热器给人一种时尚的感觉。这款显卡采用的是GeForce 6600GT图形芯片，核心采用0.11微米制程工艺，8条渲染管线，核心和显存频率达到了500MHz/1000MHz，与公版相同。这款产品在做工和用料方面都严格按照NVIDIA的公版设计要求，采用了大量的优质电容和电感，其中包括了不少三洋SVP电容和三洋电解电容。这款产品采用的散热器同样是它的亮点之一，不但给显示芯片设计了比较大的散热片，而且在显存上同样设计了单独散热片，相信这也必然使得这款产品工作更稳定。

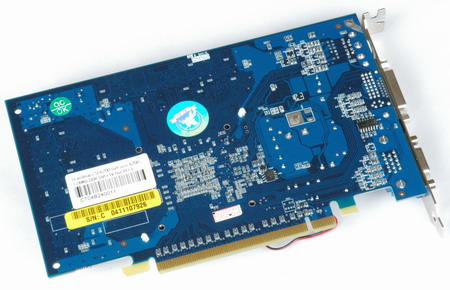

从上面的图片看出这款产品背面电路同样非常完整，几乎没有空焊、虚焊的地方。体现了中高端产品的优秀设计。输出接口方面，这款产品同样是采用了DVI+TV-OUT+D-SUB的三接口设计，用户能够灵活搭配。这款斯巴达克GeForce6600GT的显存方面采用了4颗mBGA封装的三星2.0nsGDDR3显存颗粒，显存全部分布在PCB正面，组成了总容量128MB、位宽128bit的显存规格。良好的散热条件也使这款产品具备一定的超频潜能。

我们在测试中进行了简单的超频尝试，这款产品最终能够稳定的工作在600/1120MHz。核心及显存的频率都提升了超过100MHz，提升幅度较大。优秀的做工和扎实的用料确实为显卡提供了不错的超频能力。超频后3DMark05的测试成绩为4086分，性能提升明显。

目前这款斯巴达克GeForce6600GT的售价为1699元，也是目前市场常见的价格。不过这款产品赠送了完整版的PAINKILLER游戏软件(3CD)、游戏软件包、多种视频输入（含高清晰）转接头、DVI-DUB转接头，为了迎接春节的到来还赠送有斯巴达克抽奖刮刮卡一张以及价值10元卓越网－奥美礼品卡，附加值比较高，用户可以考虑。

厂商：北京东方讯捷科技有限公司

[铭瑄 GeForce6600GT ]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 1.6ns

核心显存频率：500MHz/1000MHz

超频核心显存：580MHz/1250MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

GeForce6600GT凭借着对SLI的支持以及继承了GeForce6800系列产品的多项新技术，因此成为市场上备受瞩目的一款产品。出色的性能表现使其成为PCIE平台不可多得的优秀产品。多家厂商也相继推出了相应产品，以期取得更好的市场效果，并且推动PCIE平台发展的步伐。我们的此次横评也收到了铭瑄的一款极光GeForce6600GT。

和我们之前见到的多款产品一样，这款铭瑄极光GeForce6600GT也采用了NVIDIA的公版PCB设计。这款产品核心基于110nm制造工艺，采用了绿色的PCB设计，核心频率是500MHZ，拥有8条渲染管线，显存频率为1000MHz。它采用的散热器也完全是公版设计，散热器上的人鱼Nalu图案也颇为吸引人。从显卡上方的SLi接口我们可以知道这款显卡是支持NVIDIA SLI（Scalable Link Interface）技术的。由于按照公版设计，因此这款产品的整体做工也十分优秀，采用了大量优秀的电气元件，保证了显卡性能稳定的发挥。接口方面，这款产品提供了标准的DVI、TV-OUT和D-Sub的三输出接口设计。

显卡背面同样体现了产品的出色做工，元件及电容的布局方面都比较精良，而在电源线路方面也是非常的清晰，相比GeForce6600和GeForce6200这款产品的电路设计更加复杂，这也是高频率对PCB设计提出的更高需求。

显存的搭配上，这款产品搭配了三星mBGA封装的GDDR3显存颗粒，规格为1.6ns，额定的工作频率远远超过了显卡默认频率1000GHz。依靠GDDR3良好的电气性能，以及较低的发热量，这款产品显存的超频能力也是勿庸置疑的。这款产品总共采用了4颗显存颗粒，搭配了128MB、128bit的显存系统。

具备了良好的超频素质，那这款产品的超频能力究竟如何？我们在测试中也进行了超频测试，最终这款产品能够稳定的工作在580/1250MHz的频率，超频幅度尤其是显存的超频幅度绝对是惊人的。频率的大幅提升带来了显卡性能的增强，这款产品在3DMark05中的测试成绩最终达到了4157分。

这款产品目前的市场售价为1699元，价格与大部分产品持平，但其出色的做工带来了优秀的超频性能，高规格的显存颗粒也为性能的充分发挥提供了先决条件，因此这款产品的整体性价比绝对是十分突出的，而如果通过两块这样的产品搭建起一个SLi系统，那无论在性能和价格上都将是非常不错的选择。

这款产品目前的市场售价为1699元，价格与大部分产品持平，但其出色的做工带来了优秀的超频性能，高规格的显存颗粒也为性能的充分发挥提供了先决条件，因此这款产品的整体性价比绝对是十分突出的，而如果通过两块这样的产品搭建起一个SLi系统，那无论在性能和价格上都将是非常不错的选择。鉴于此我们授予其编辑许选择奖。

厂商：北京商科天翔新技术有限责任公司

网址http://www.maxsun.com.cn/

[彩碟 GeForce 6600GT ]

显示核心：GeForce6600GT

显示显存：SAMSUNG GDDR3 mBGA 2ns

核心显存频率：500MHz/1000MHz

超频核心显存：570MHz/1200MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

对许多人来说，彩蝶还是国内显卡市场的一个新面孔。所以我们先来了解一下这个品牌的背景。“彩蝶”这一品牌隶属于瑞盈科技有限公司，而瑞盈科技有限公司则是台湾伸全资讯股份有限公司在大陆的子公司，因此追根溯源我们只要来看看伸全资讯的来头便明白了。

通过从伸全资讯的网站搜集到的资料，我们了解到：“台湾伸全资讯股份有限公司成立于1986年，分别在台湾新竹/中和以及大陆东莞建立了3座工厂，专门从事OEM/ODM业务。公司共拥有10条高速SMT自动插件机，所有组装机组每年两次定期校正……”原来这是一家在台湾市场拥有较长历史和知名度的IT企业，一直以来主要从事板卡产品的代工生产。现在正是凭借彩蝶这一品牌开始进入大陆的DIY市场。

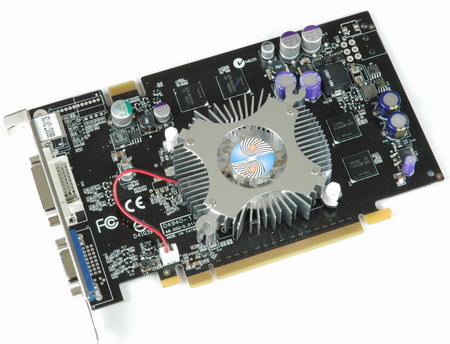

我们收到彩蝶送测的显卡产品为GeForce6600GT，这也是NVIDIA最新系列的产品。这款产品同样采用了NVIDIA的P216公版PCB设计，使用了黑色的PCB板，给人一种成熟、稳重的感觉。仔细观察，我们可以看到这款产品做工到位、用料充足，整体品质非常不错，在PCB板上还有Made in Taiwan的标示，看来这款产品确实是出自伸全资讯的台湾工厂，希望市场上销售的产品也能够做到这样的品质。这款产品的默认工作频率也与公版相同，核心及显存分别是500/1000MHz。

显卡背面的做工同样很优秀，用料也全部参照NVIDIA的公版要求。这款产品也没有集成具备VIVO功能的芯片，不过PCB板上预留出了空焊位。

这款产品搭配的辐射状散热片能够及时地带走核心产生的热量，不过显存并没有采取散热措施，这也有可能是影响超频能力的因素。这款产品搭配了4颗mBGA封装的三星显存颗粒，显存规格为2ns，默认频率1000MHz，从经验来看还有一定的超频幅度，显存容量128MB，位宽128bit。在输出方面，这款彩蝶GeForce 6600GT显卡为我们提供了DVI、TV-OUT以及D-SUB输出接口，通过灵活搭配，用户可以实现多样化的输出组合，非常方便。

我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在570/1200MHz，核心以及显存的超频幅度都是很大的。这款产品的超频能力十分令人满意，超频后3DMark05的测试成绩也达到了4164，看来台湾原厂的做工与用料确实拥有不错的产品品质。

厂商：瑞盈科技有限公司

网址http://www.explorercn.com.cn/

[七彩虹天行GeForce6600 CH版 ]

显示核心：GeForce6600

显示显存：SAMSUNG DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：350MHz/600MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

由于我们之前介绍的七彩虹GeForce6200 CF白金版采用了GeForce6600的PCB设计，因此这款七彩虹GeForce6600 CH版看上去与之前的那款产品没有太大的不同。

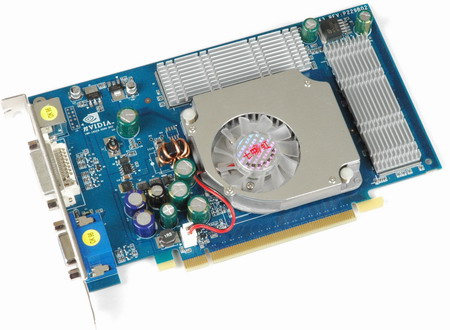

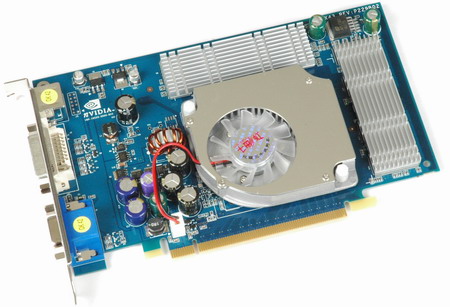

这款产品采用了标准的NVIDIA公版PCB，深蓝色的PCB基板也是七彩虹的一贯风格。GeForce6600核心支持最新的Nvidia CineFX3.0渲染引擎；Nvidia IntelliSample3.0反锯齿系统；显卡整合了Nvidia UltraShadow II阴影处理技术；Nvidia HPDR高精度动态范围技术；nVIDIA nView 多屏显示设计；nVIDIA DVC 3.0显示颜色，亮度控制技术；显卡内置硬件视频编码，硬件WMV9加速；能够支持HDTV视频输出；另外，显卡配备了DVI显示界面，可实现双头功能。显卡可以支持Micorsoft DirectX9.0和OpenGL应用程序接口。

从做工来看这款产品与之前介绍的GeForce6200没有什么区别，用料也毫不吝惜，使用了许多优质的电气元件。散热设计也十分周到，既考虑到了核心的散热需求又保证了显存的稳定工作。显卡的工作频率为公版默认的300/500MHz。输出方面，同样的三接口设计DVI+TV-OUT+D-SUB，满足不同用户的需求。显存方面，这款产品配备了8颗TSOP封装的现代4nsDDR显存颗粒，显存颗粒的额定工作频率为500MHz，刚好满足显卡默认频率的需要。8颗显存全部排列在显卡PCB正面，组成了256MB、128bit的显存规格。

在我们的超频测试中，这款七彩虹GeForce6600 CH版的表现并不是十分出色，最终能够稳定的工作在350/600MHz的频率下，超频幅度不是很大，核心部分提高了50MHz、显存部分提高了100MHz。虽然频率提升幅度有限，但GeForce6600核心的管线优势使其在超频后性能有明显提升，3DMark03的测试成绩为5804分，看来渲染管线数量对显卡性能确实是起到了决定性的作用。

售价方面，这款产品目前价格为1280元，与许多128MB显存容量的产品价格相近，而这款产品的显存容量则是256MB。虽然其超频能力并不是很强，但在大容量和超频性能之间如何取舍还是要由消费者自己来决定了。

厂商：七彩虹科技发展有限公司

[讯景XFX GeForce6600 ]

显示核心：GeForce6600

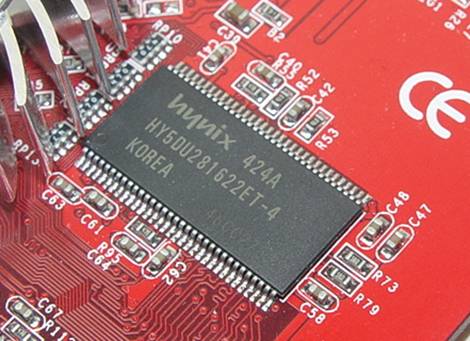

显示显存：Hynix（现代） DDR TSOP 4ns

核心显存频率：300MHz/650MHz

超频核心显存：530MHz/650MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

作为NVIDIA的PCIE主力产品，GeForce6600和GeForce6600GT自然受到了厂商的广泛重视，因此这次送测的产品中也有多款GeForce6600，我们再来看看这款XFX讯景的产品。

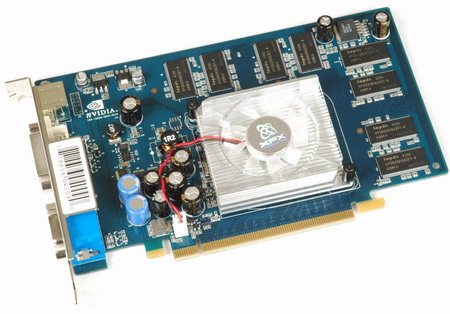

这款XFX GeForce 6600标准版完全按照NVIDIA的 P229公版设计，核心芯片使用NVIDIA的GeForce 6600标准版显示芯片。GeForce 6600使用0.13微米工艺制造，支持最新的DirectX 9.0c和OpenGL 1.5标准。核心频率为300MHz。GeForce6600为原生PCI-E芯片，显卡为PCI-E 16X接口，但不支持SLI技术。与目前主流的AGP 8X规格相比，PCI-Express规格能够提供更高的数据带宽以及双向数据吞吐能力，高达8GB/s的双向传输速率相当于AGP 8X规格的近4倍之多，令系统瓶颈荡然无存。

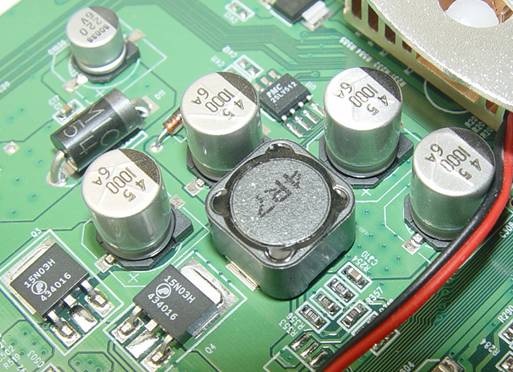

这款产品采用了深绿色的PCB基板，这也是XFX系列产品的一贯风格。整块卡都按照NVIDIA公版的设计要求，由于是GeForce6600因此电路设计的复杂性有所降低，元件也并没有高端产品的夸张，但没有丝毫的缩水。显卡供电部分采用核心、显存分离设计，可以保证显卡更稳定的工作。显卡的散热设备只有核心散热器，虽然散热面积并不是很大，但制作精致完全能够满足核心的散热需求。显卡的输出接口采用了中低端产品常见的三接口设计，DVI+TV-OUT+D-SUB因此用户能够随意搭配。

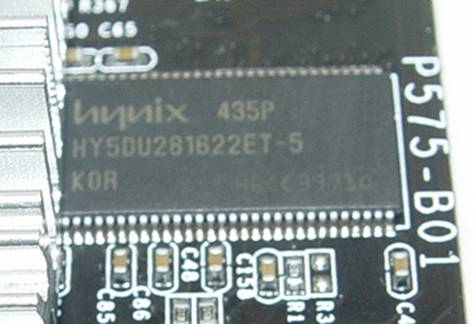

显存部分，8颗4ns的Hynix（现代）TSOP封装的显存颗粒构成128MB、128bit的显存单元，默认核心频率达到了650MHz，而大家都知道4ns显存的额定工作频率只有500MHz，也就是说这款产品在出厂的设定上便进行了超频，如此高的超频幅度也看出XFX对自己的产品充满了自信。纵观目前市面上所有的GeForce6600显卡，虽然搭配4ns显存的产品大有人在，而个别产品还采用了3.6ns的显存颗粒，但这款XFX的GeForce6600却是默认频率最高的，因此默认频率下的性能也是最为出色的。

虽然显存的默认频率已经接近了显存颗粒的极限，但我们依然对这款产品进行了超频测试，而超频的重点自然是核心而不是显存，通过超频我们最终将核心频率提升到了530MHz，提升幅度也是十分惊人的。频率的提升也使显卡的性能再一次增强，最终3DMark03的测试成绩为7017分，这也是所有送测的GeForce6600产品中得分最高的。

默认频率较高，超频能力又很强，并且这款产品目前的最低价格只有1088元，而且不论是从产品规格还是性能方面来衡量，都是非常值得选择的。因此我们颁发给XFX GeForce 6600编辑选择奖。

厂商：XFX讯景公司

网址http://www.xfx.com.cn/

[昂达闪电 PCX6600 ]

显示核心：GeForce6600

显示显存：SAMSUNG DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：520MHz/625MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

GeForce6600系列无疑是今年最具杀伤力的产品之一，出色的性能和相对较低的价格吸引了无数人的目光。与GeForce6600GT相比，GeForce6600采用了完全相同的核心，核心规格没有任何缩减，只是频率降低了一些，而采用了普通的TSOP封装DDR内存在降低频率的同时也进一步降低了成本，因此带来了更优秀的超频能力和更高的性价比。

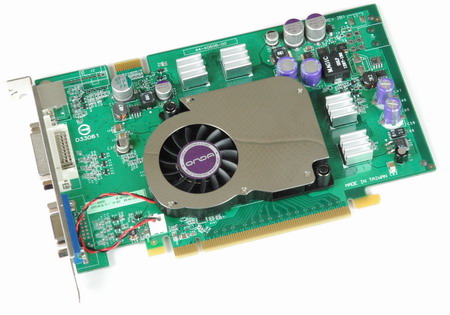

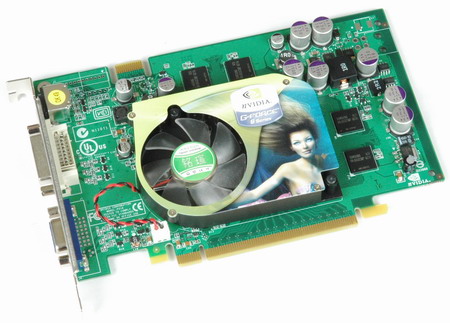

这款昂达的闪电PCX6600采用了完全公板的PCB设计，就连PCB板的颜色也同样是NVIDIA公板的绿色。这款产品的核心及显存频率也是公版的默认频率300/500MHz。整洁的绿色PCB上，采用了不少优质的电气元件，从这里我们可以得知这款显卡的电器性能有了一定的保障。而在显示核心上的散热部分，这款产品采用了纯铝材质的散热片，镜面的设计使整片散热片更加美观。由于显存工作频率较低，因此这款产品并没有为显存搭配相应的散热片。

不过频率的降低也使显卡在用料和做功上能够更加降低成本，从显卡背面所采用的元件数量上便能够很明显的感觉到。

其次在显存方面，这款产品搭配了8颗TSOP封装的4ns三星显存颗粒，500MHz的显存默认频率正好满足显卡工作的需要。而256MB的显存容量和128bit的显存位宽，也使其具备了目前市场上较高的显存规格。而在接口方面，DVI、D-SUB和TV-OUT一应俱全，让用户在使用时不用考虑太多因素了。

我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在520/625MHz，核心的提升幅度十分巨大，达到了220MHz，显存由于是规格较低的DDR颗粒因此超频幅度受到限制，但依然提升了125MHz，相信如果搭配了散热装置超频幅度还有提升的可能。超频后显卡的整体性能也有不小的提升，3DMark03的测试成绩为6598。

除此之外，这款昂达闪电PCX6600还有另外一种搭配128MB容量显存的版本。目前这两种版本的价格分别是128MB为1199元，256MB为1299元。而如果搭配昂达的915PN主板还能有套装促销价：

915PN（￥899）+PCX6600/256M（￥1299）原价￥2198 现价：￥1998

915PN（￥899）+PCX6600/128M（￥1199）原价￥2098 现价：￥1798

厂商：广州昂达机构有限公司

网址：www.on-data.com.cn

[斯巴达克 GeForce6600 ]

显示核心：GeForce6600

显示显存：SAMSUNG DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：520MHz/630MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

我们前面已经介绍了多款GeForce6600，由于发布时间较短，这些产品都采用了NVIDIA的公版设计，下面这款斯巴达克的GeForce6600也同样如此。

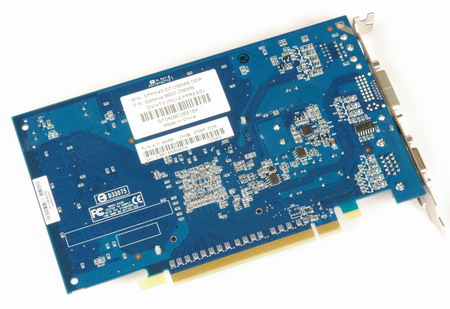

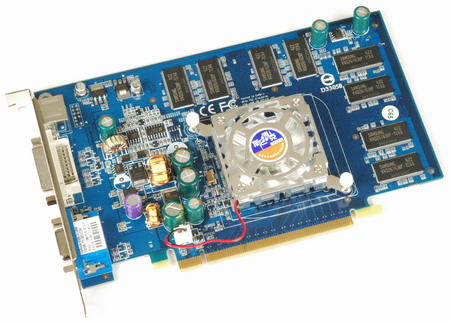

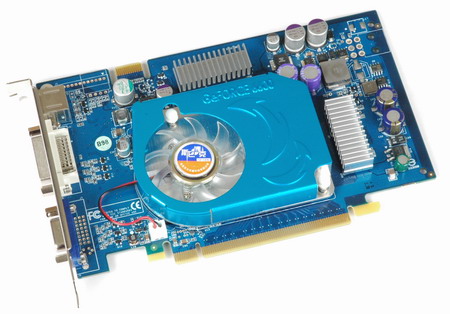

这款斯巴达克的GeForce6600也忠实的遵守了NVIDIA的公版设计，这款产品采用了蓝色的PCB板，使用了NVIDIA代号为NV43核心，支持微软的DX9.0游戏标准，显卡在做工及用料方面，完全采用公版的设计，保证了显卡的稳定运行。显卡供电部分设计在显卡的左下角，虽然显卡供电部分看上去并不起眼，但是由大量三洋电容和品质出色的电感组成的开关电源还是很强劲的。这款显卡的显存供电部分和公版一样设计在显卡的右上角，同样采用了品质出众的三洋电容。由于PCB板的设计都采用了公版原型，因此厂商也只有在散热器上寻求变化，这款产品搭配的核心散热器造型很时尚，蓝色的外观也与PCB板很好的融合。由于显存工作频率较低，因此这款产品并没有为显存搭配相应的散热片。接口方面，DVI、D-SUB和TV-OUT一应俱全，让用户在使用时不用考虑太多因素了。

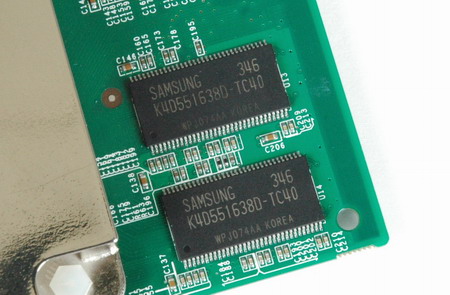

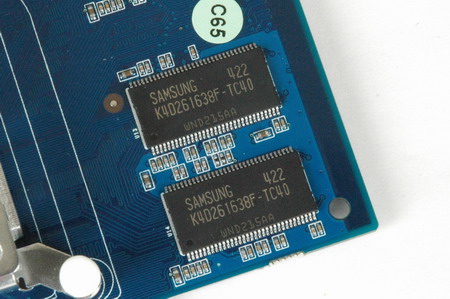

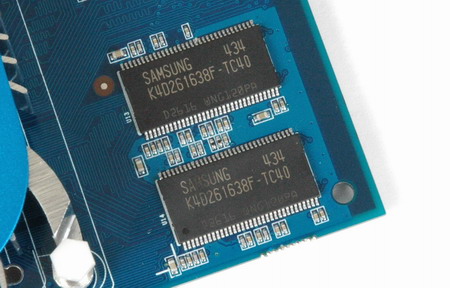

在显存的搭配上，斯巴达克GeForce6600标版配备了8颗TSOP封装的三星4ns显存颗粒，组成了显存的容量为128M，位宽为128bit的显存规格，核心及显存的频率分别为300MHz/500MHz，与公版相同。

我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在520/630MHz，核心的提升幅度十分巨大，达到了220MHz，显存由于是规格较低的DDR颗粒因此超频幅度受到限制，但依然提升了130MHz之多，相信如果搭配了散热装置超频幅度还有提升的可能。超频后显卡的整体性能也有不小的提升，3DMark03的测试成绩为6615。

目前市场上的GeForce6600价格多处于1200－1400之间，这款斯巴达克的GeForce6600售价为1288元，价位处于中游水平，考虑到其公版的做工中规中矩的设计，应该是一款不错的选择。

厂商：北京东方讯捷科技有限公司

[华硕 Extreme N6200GE]

显示核心：GeForce6200

显示显存：Hynix（现代） DDR TSOP 3.6ns

核心显存频率：300MHz/550MHz

超频核心显存：500MHz/680MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

在TurboCache技术发布之前，GeForce6200是NVIDIA原生PCIE系列中最低端的产品，这款产品基于NV43V显示核心，具有4条像素渲染管线和3条顶点渲染管线，支持CineFX 3.0、Intellisample 3.0、UltraShadow II等一系列最新的图形处理技术。同时，作为GeForce6系列中的一员，它同样拥有对微软DirectX9.0c及Shader Model3.0的完整支持。可以说是一款在价格与新技术之间达成最好平衡的产品。而在华硕的送测产品中，同样有一款这样的产品，型号为Extreme N6200GE。

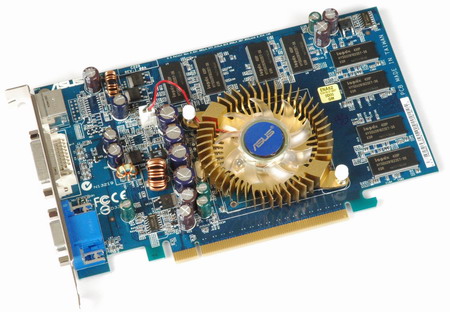

华硕GeForce 6200采用了目前多数产品中常见的蓝色PCB，这也是华硕的传统设计，PCB板型为公版设计。它做工精湛、用料扎实，通过这款产品，我们再一次感受到了华硕的大厂风范。散热方面，华硕EN6200GE采用了一款金黄色的一体式散热器，虽然个头不大，但是这款散热器的散热效果却十分出色，完全能够满足显卡正常工作甚至是超频的要求。另外，在散热风扇的中心，我们还能够看到醒目的“ASUS”标志。这款产品的工作频率为300/550MHz，符合公版要求。而作为一款面向主流市场的产品，华硕GeForce6200具有常见的输出接口，DVI+TV-OUT+D-SUB的组合能够满足绝大多数用户在输出方面的要求。

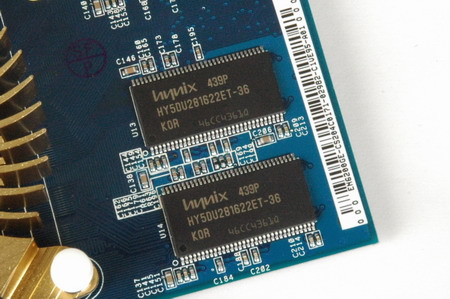

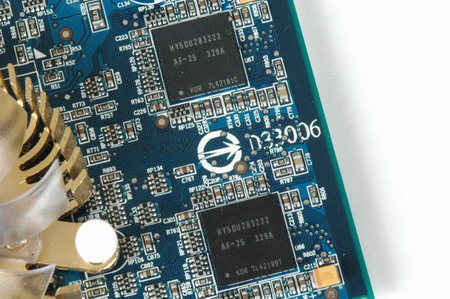

显存的搭配方面，华硕GeForce 6200采用了Hynix（现代）的显存颗粒，容量/位宽为目前主流的128MB/128bit。从图中我们可以看到，这款产品采用了TSOP封装、3.6ns规格的显存颗粒，它的实际工作频率为550MHz，也符合显卡的默认频率需求。作为华硕Gamer Edition系列产品的一员，这款GeForce6200自然具有其独家的GameFace Live功能，这项功能最多支持8个视频窗口，通过它，玩家们可以方便地在游戏中进行面对面的视频交流。独具匠心的GameFace Live功能一方面大大提升了游戏的乐趣，另一方面也极大地丰富了游戏的玩法，对于广大玩家而言，这项功能无疑是极具吸引力的。此外，付送的诸多软件也能满足用户不同的需求。

作为测试的一部分，我们同样对这款产品进行了超频测试，优秀的设计使这款产品的超频能力很强，最终能够稳定的工作在600/680MHz，3DMark03的测试成绩也达到了5959分，甚至超过了某些GeForce6600，别忘了我们还能通过管线的改造来实现对GeForce6200屏蔽渲染管线的破解。

目前，这款Extreme N6200GE的报价为1240元，不过考虑到其无可挑剔的做工、强大的超频性能以及丰富的附加功能，应该是一个不错的选择对象。

厂商：华硕电脑有限公司

网址：www.asus.com.cn

[旌宇 GeForce6200]

显示核心：GeForce6200

显示显存：Hynix（现代） DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：550MHz/650MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

GeForce6200通过屏蔽管线降低频率实现了对成本的进一步降低，由于继承了GeForce6系列的诸多优秀特性，因此这款产品的性能表现同样是不可小视的。由于GeForce6200的核心与GeForce6600基本相同，管脚定义也完全一样，因此为了达到更高的超频效果，也有不少厂商采取了用GeForce6200的核心搭配GeForce6600 PCB板的设计，在我们收到的送测产品中也不乏这类产品，先来看看旌宇的掠夺者 GeForce 6200增强版。

正如我们看到的，这款产品采用了NVIDIA公版GeForce6600的PCB设计，是P229的板型。

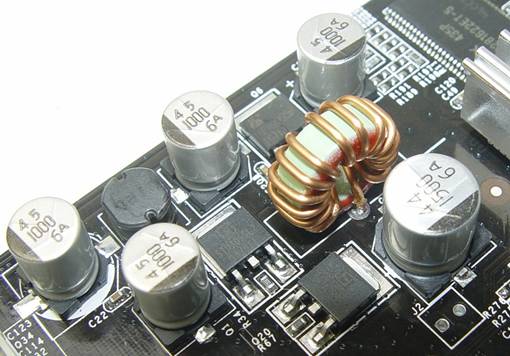

由于采用了高一级产品的PCB设计，因此产品做工十分出色，深蓝色的PCB也是旌宇的一贯风格。显卡供电部分采用了开关电源设计，并且采用的插件品质都很不错，显存独立供电电路设计在显卡的右上角。从我们测试过的公版GeForce6600显卡可以看出，采用P229公版的显卡其显存超频潜力还是很强的，因此我们对这款产品也寄予了很大期望。散热器采用了旌宇常见的设计，虽然散热片面积不是很大，但满足核心的散热应该完全足够了。不过显存没有相应的散热片辅助散热也是一个小小的遗憾。工作频率方面，这款产品核心及显存的频率也与公版相同，分别是300/500MHz。而输出接口同样是常见的三接口DVI+TV-OUT+D-SUB设计，能够灵活的组合。

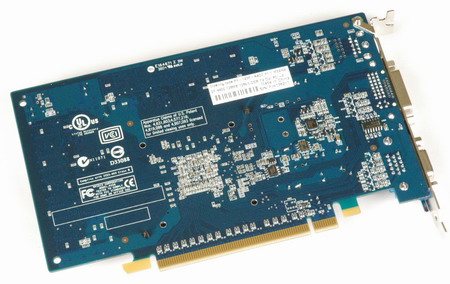

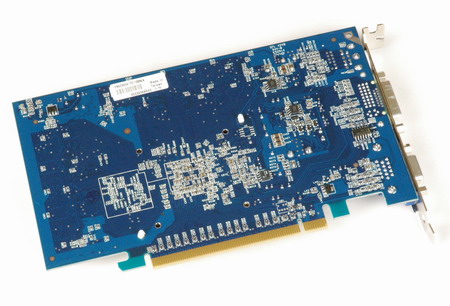

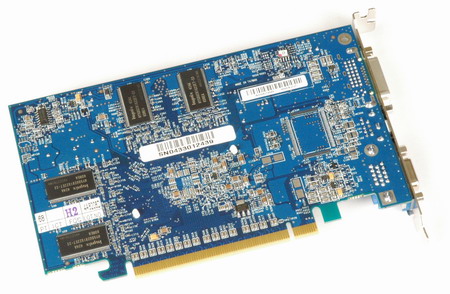

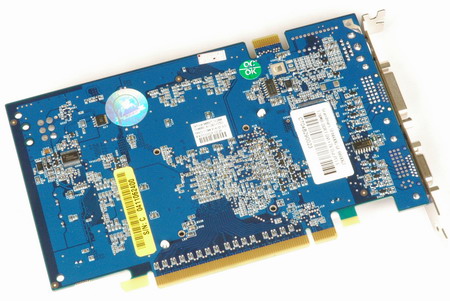

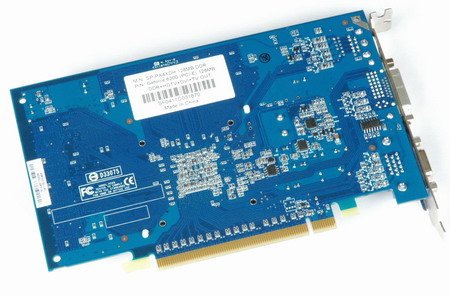

我们从显卡背面的图片可以看出这款产品采用了P229的公版设计，相比GeForce6200的PCB这款产品的设计用料更加丰富，而旌宇的这款显卡背面基本没有空焊、虚焊的地方，看来这款产品虽然定价略低，但却保持了旌宇一贯的精良做工。

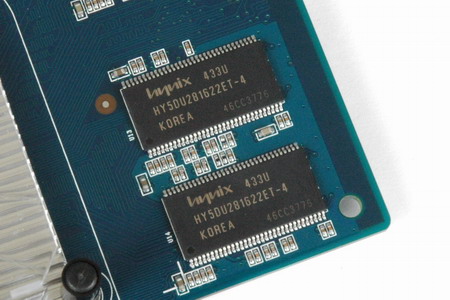

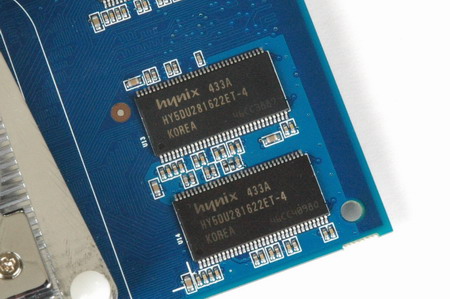

显存方面，这款产品搭配了8颗TSOP封装的Hynix（现代）颗粒，显存规格为4ns，额定工作频率500MHz,刚好满足显存的默认频率需求。显存的总容量为128MB，位宽为128bit。

对于GeForce6200这一款产品来说，是否具备优秀的超频能力决定了产品的最终市场效果。我们也尝试了对这款产品进行了超频。超频测试的结果令人非常满意，最终这款产品能够稳定的工作在550/650MHz的频率下。比其默认频率提升了很大一块，尤其是核心频率提升了多达250MHz，而对于4ns的显存颗粒来说频率提升了150MHz也是难能可贵的。超频后这款产品的性能已经可以和许多GeForce6600相抗衡，3DMark03的测试成绩也达到了5682分，几乎是其默认频率下的两倍，性能的提升十分惊人。

优秀的做工再加上不错的超频能力使这款产品性能十分出色，而且它的价格也同样平易近人，目前报价为988元，已经在千元以下，因此这款产品的性价比还是十分有诱惑力的，因此我们颁发旌宇6200最佳性价比奖。

厂商：旌宇企业股份有限公司

网址http://www.sparklevga.com.cn/

[七彩虹天行GeForce6200CF白金版]

显示核心：GeForce6200

显示显存：Hynix（现代） DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：530MHz/600MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

GeForce6200作为低端的主打产品，性价比成为了众多厂商争夺的焦点，因此超频能力如何就成为一款产品是否超值的衡量标准。由于GeForce6200与GeForce6600标准版采用了完全兼容的核心管脚设计，因此便有厂商打起了PCB的注意，通过搭配GeForce6600的PCB板来让GeForce6200实现更高的工作频率。之前我们介绍的旌宇GeForce6200便是这类产品，下面我们再来看看七彩虹的GeForce6200CF白金版。

这款显卡的型号为七彩虹GeForce6200 CF白金版，它采用了GeForce6200的图形核心，这款核心采用0.11微米工艺制程生产，具备4条超标量流水线以及3组顶点着色引擎，与GeForce6800一样都支持Shader Model3.0，CineFX3.0，Ultra Shader和DirectX 9.0C，完全继承了GeForce 6系列高端产品的多种新技术。前面说到，这款显卡在总体设计上采用了GeForce6600的P229公版设计，它采用PCI-E X16的接口，而产品本身不管是做工还是用料方面看上去都与公版GeForce6600无异。为了增强超频性能，这款产品的散热器进行了全副武装，不但核心有散热措施，而且显存上也贴上了散热片，有利于显存的超频。

显卡背面也看出了产品做工的优秀，由于完全按照公版设计，因此没有虚焊和空焊，元件的选择也很讲究，保证了显卡的稳定运行。这款产品的默认工作频率为300/500MHz，与公版完全相同。输出方面，同样的三接口设计DVI+TV-OUT+D-SUB，满足不同用户的需求。显存方面，这款产品配备了8颗TSOP封装的现代4nsDDR显存颗粒，8颗显存全部排列在显卡PCB正面，组成了128MB、128bit的显存规格。

在我们的超频测试中，这款七彩虹GeForce6200 CF白金版也有不错的表现，最终能够稳定的工作在530/600MHz的频率下，超频幅度很大，尤其是核心部分提高了230MHz之多。超频后3DMark03的成绩为5295分，看来即使管线有了缩减但频率的提升依然使GeForce6200拥有不错的性能表现。

这款产品目前的售价为999元，应该说有不错的性价比，通过搭配GeForce6600的PCB板，产品的超频能力也得以进一步提升，整体性能令人满意。

厂商：七彩虹科技发展有限公司

[斯巴达克 GeForce6200-（128MB & 256MB]

斯巴达克 GeForce6200-128MB

显示核心：GeForce6200

显示显存：SAMSUNG DDR TSOP 4ns

核心显存频率：300MHz/550MHz

超频核心显存：540MHz/610MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

斯巴达克 GeForce6200-256MB

显示核心：GeForce6200

显示显存：SAMSUNG DDR TSOP 4ns

核心显存频率：300MHz/500MHz

超频核心显存：510MHz/550MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

此次横评斯巴达克送测的产品不在少数，既有NVIDIA系列的几款主力产品GeForce6200、GeForce6600和GeForce6600GT，也有ATi的RadeonX600。其中两款GeForce6200只是显存的容量不同，其它没有任何区别，我们在这里一并向大家介绍。

这两款显卡都采用了GeForce 6200显示芯片，代号为NV43V，是直接由NV43核心衍生而来的，它同样采用了0.11微米的工艺制程，全面继承了GeForce6系列核心贯有的标志性特效和技术，包括了对DirectX 9.0和Shader Model 3.0的完整支持，并且它还集成了可编程视频处理器，可以说GeForce6系列该有的，这款核心都具备了。这款产品采用了NVIDIA的公版PCB设计，深蓝色的PCB基板也是目前的一种潮流。整体感觉这款产品做工很严谨，全部按照公版的用料规范，保证了工作的稳定性。显卡的核心通过一个小巧的散热器来进行散热，显存没有安装附加的散热设备。

显卡背面，由于GeForce6200频率相对较低，因此对供电部分和电路设计要求并不是很高，不过这款产品做工同样很扎实，没有虚焊和空焊，元件的选择也很讲究，保证了显卡的稳定运行。接口方面，两款产品都搭配了DVI、D-SUB、TV-OUT这种常见的三接口设计，用户能够灵活搭配。

显存方面两个容量版本的斯巴达克GeForce6200都采用了三星的TSOP封装颗粒，显存规格也都是4ns，并且两款产品都采用了8颗显存颗粒的组合，只是由于单颗显存容量不同因此总容量有128MB和256MB的区别。此外，还有一点需要注意，虽然同样是GeForce6200，但两款产品的频率还是存在着一定的差别。128MB显存版本的默认频率为300/550MHz，显存比公版高出50MHz。256MB版本的默认频率则是300/500MHz，与公版相同。

我们也分别对这两款产品进行了超频测试，由于起始频率和显存的容量不同，因此超频的结果也有些差别。128MB显存容量的版本好像超频能力更强，最终能够稳定的工作在540/610MHz，超频后3DMark03的成绩为5391分；而256MB显存容量的版本则相对差一下，最终能够超频至510/550MHz，3DMark03测试得分为4973分。

再来看看价格，128MB容量版本售价979元，而256MB容量版本售价1399元。相比之下128MB显存容量的版本应该性价比更高一些，如何取舍就看消费者自己了。

厂商：北京东方讯捷科技有限公司

[丽台 PX6200TC TDH]

显示核心：GeForce6200 TurboCache

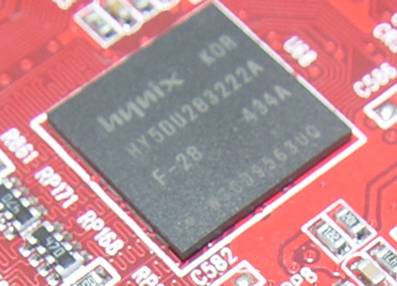

显示显存：Hynix（现代） DDR mBGA 2.8ns

核心显存频率：350MHz/700MHz

超频核心显存：420MHz/840MHz

显存容量位宽：板载16MB/32bit 最大显存128MB

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

NVIDIA的TurboCache技术绝对是2004年年底引来最多争论的一项技术，TurboCache的中文名为“智能加速引擎”，其最大的一个特性就是支持了将图像直接渲染到内存。顾名思义，直接渲染到内存的技术便是通过PCIE的总线通道，直接对系统内存进行读写访问，而读写的内容便是以往需要用显存来存放和处理的图象数据。这样一来就能够有效的降低显存的成本，同时又能有效的提供图形处理需要的显存位宽与容量，保证显卡性能不会有太大的降低。而GeForce6200 TurboCache的核心编号为NV44，它同样是基于NV43V核心，内建4条流水线，3个顶点着色单元，硬件支持Shader Model 3.0以及DirectX 9.0c，核心工作频率350MHz，与普通版本的GeForce6200规格相同。在此次送测的产品中我们收到了丽台的一款GeForce6200TC，这款产品上市较早，送测也十分及时，让我们来简单介绍一下这款产品吧。

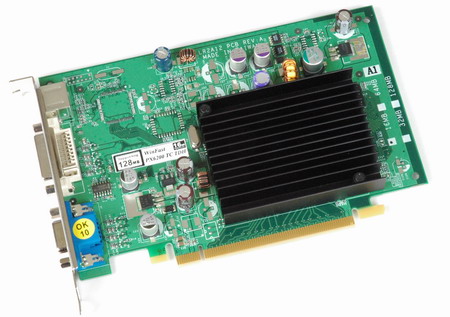

由于产品的开发周期较短，我们还很难看到非公版的GeForce6200 TurboCache产品。这款丽台的PX6200 TC同样采用了公版设计，它使用的板型为P282公版，这种板型能够搭配单颗或两颗mBGA封装方式的显存颗粒，而丽台送测的PX6200TC则是单颗显存的版本。从做工来看，由于频率的降低和显存的缩减，PCB的设计相对比较简单，用料也有所精简，这也是降低显卡成本的必然。不过在元件的选择上，丽台并没有丝毫马虎，采用了许多优质元件，延续了丽台一贯的风格。由于核心发热量较低，这款产品也与公版一样采用了被动散热，一块面积较大的散热片完全能够应付。

显卡背面，也显得很干净，左下角的空焊位是留给另一颗显存颗粒的。输出接口方面，丽台PX6200TC沿用了TV-OUT+DVI+D-SUB的全接口设计，能够灵活搭配。说到最后GeForce6200TC的关键之处就在于显存，丽台的这款产品由于只采用了一颗显存颗粒，因此显存容量只有16MB，显存位宽更是只有可怜的32bit，显存为现代的2.8nsmBGA颗粒，默认工作频率为700MHz。如果用以往的标准来衡量这样的产品那性能一定低得吓人。不过由于采用了TurboCache技术，使得这款产品能够高效的使用系统内存，所以这款产品的性能被大幅度提升了，其性能相当于128MB显存容量的显卡。

不要认为一颗显存就不用谈超频了，我们测试中同样没有放过对这款产品性能的压榨，经过简单的尝试我们最终将频率稳定在420/840MHz，提升幅度不小，在超频情况下3DMark03的测试成绩为2490，对于一款只有16MB板载显存的产品这样的表现已经很不错了。

GeForce6200 TurboCache的设计重点并不是以性能为主要出发点，而是以成本为首要问题，因此如何能够有效降低成本才是最为重要的。这款丽台的PX6200TC价格确实很诱人，目前零售价格只有570元，这也将PCIE显卡的价格降到了新低。

厂商：丽台科技股份有限公司

网址http://www.leadtek.com.cn/

[技嘉 GV－NX59128D]

显示核心：GeForce FX 5900

显示显存：Hynix（现代） DDR mBGA 2.8ns

核心显存频率：350MHz/550MHz

超频核心显存：460MHz/700MHz

显存容量位宽：128MB/256bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/TV-OUT

在NVIDIA的上一代产品线中，GeForce FX5900定位于高端，因此在第一代的桥接PCIE产品中PCX5900也是以高端姿态出现的。此次技嘉送测的产品中也自然包括了这款产品。

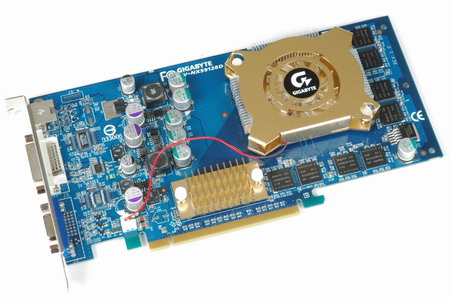

虽然是上一代产品，但我们依然能够从这巨大的PCB板以及优秀的做功设计，看出其曾经具备的高端身价。从显卡的正面图片可以看出，由于采用了较为先进的生产工艺，核心发热量已经被很好的控制在较低的限度。因此散热片体积较小，风扇转速也较低，保持了运行中的安静。这款技嘉PCX5900采用了和之前AGP8X版本的FX5900XT完全相同的核心规格。只是与AGP8X版本的5900XT的400（核心）/700（显存）MHz频率相比，这款产品的默认频率是350/550MHz，存在着一定的差距。

此外，由于NVIDIA初期的PCIE显卡采用了外部桥接芯片进行转换，因此还需要一块桥接芯片。这也使我们回想起当时关于桥接于原生的一场争论，与NVIDIA的桥接方案不同的是，ATi在最初就声称自己采用了原生的PCIE设计，并且以“有路何必搭桥”的口号作为宣传手段。虽然许多人也对ATi的“原生”表示过怀疑，但其实不论是原生也好，桥接也罢，消费者所真正关心的还是性能和成本，只要产品满足消费者对性能的要求和对较低购置成本的渴望，不论产品采用了什么样的实现方式，都一定会受到消费者的追捧。

再来看看显卡背面，同样是密布着各种电子元件，这款显卡做工精湛、用料充足，显示出产品高端的本色。秉承技嘉产品的一贯特点，其品质完全值得信赖。

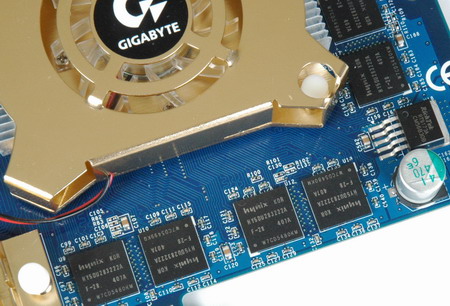

在显存颗粒的选择上，虽然这款显卡的默认显存运行频率只有550MHz，但是它依然采用了理论运行频率达到700MHz的2.8ns颗粒。显存颗粒来自Hynix（现代），采用mBGA封装，因此具有非常大的超频潜力。至于显存容量/位宽，这款显卡为标准的128MB/256bit规格，与公版PCX5900完全相同。

在测试中我们也尝试了进行超频，最终超频结果核心显存的频率分别为460/700MHz，超频幅度较大，超频后3DMark03的得分达到了6210分。可以说虽然是上一代产品，但PCX5900的性能依然很强劲，不过随着GeForce6600系列的发布PCX5900的生存空间也越来越小了。

价格方面，这款产品目前的售价是1599元，虽然价格并不是高高在上，但如果与新一代PCIE产品相比性价比就没有任何优势了。

厂商：技嘉科技

网址：www.gigabyte.com.cn

[技嘉 GV－NX57128D]

显示核心：GeForce FX5750

显示显存：SAMSUNG DDR TSOP 3.6ns

核心显存频率：425MHz/550MHz

超频核心显存：550MHz/700MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

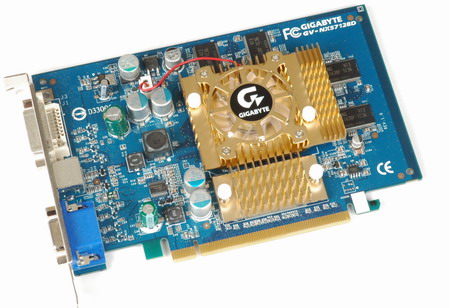

作为NVIDIA的第一代PCIE产品，GeForce FX5750是通过一颗桥接芯片在原有GeForce5700的基础上实现了对PCIE的支持。而我们收到的技嘉GeForce5750便是这样的一款产品，它采用了与AGP版本的GeForce FX5700标准版完全相同的NV36核心，核心及显存的频率分别为425/550MHz。

事实上由于出货量较少，因此这类产品我们见到的多为公版设计，由于市场生存周期较短，厂商也基本上都没有刻意进行PCB的重新设计。而由于采用了桥接设计，因此增加的桥接芯片也使显卡面积有所增加。接口方面，这款产品搭配了常见的D-SUB、TV-OUT和DVI的三输出接口设计，这也是最为常见的接口搭配方式。工作频率GeForce PCX5750也保持了与AGP版本相同的425/550MHz。

从显卡的背面我们也能够看出，技嘉的这款产品做工严谨，元件用料也严格按照公版需求，整体来看体现了大厂的一贯风范。

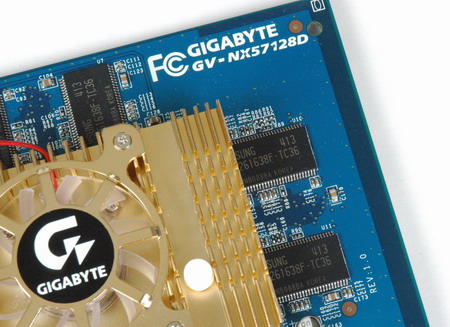

显存方面，这款产品搭配了8颗TSOP封装的3.6ns三星显存颗粒，显存默认频率刚好满足了550MHz的频率需求。可能考虑到显存发热量并不是很大，因此这款产品只为核心搭配了主动散热器，而显存则没有任何散热措施。

虽然采用了PCIE接口，但这款产品依然继承了FX5700系列较强的超频能力，在我们的测试中我们也尝试了进行超频，最终超频结果核心显存的频率分别为550/700MHz，超频幅度较大，超频后3DMark03的得分达到了3698。

不过总的来说，NVIDIA的第一代PCIE产品更多的是为了满足当时的宣传需要，在PCIE没有普及的时候这样的产品只是一种技术水平的象征，由于只是在上一代产品基础上的改造，使得它在性能上也与后来的原生PCIE产品有较大差距，所以这类产品并没有很大的生存空间。而在这种前提下，技嘉依然推出了相应的显卡产品，这也让我们看到了技嘉身为显卡大厂所具备的较强研发实力。

价格方面，这款产品目前的售价是1200元左右，不过与新一代PCIE产品相比性价比就没有优势了。

厂商：技嘉科技

网址：www.gigabyte.com.cn

[迪兰恒进 Radeon X850XT PE]

显示核心：Radeon X850XT RV380

显示显存：SAMSUNG GDDR3 1.6ns

核心显存频率：540MHz/1180MHz

显存容量位宽：256MB/256bit

支持DirectX版本：9.0

输出接口：DVI/DVI/VIVO

ATi不久前刚刚发布了Radeon X850XT PE，在构架上它与核心代号为R423的Radeon X800XT PCI－Express完全相同。其得意之处便是同样支持X800系列最新的技术解决方案－“High Definition Gaming”，这中间自然包括了：SmartShader HD、SmothVision HD、HyperZ HD以及3Dc等众多我们耳熟能详的技术。而沿袭前作的构架也使得R480依然没有提供对于Shader Model 3.0的支持，这一点也确实令许多玩家感到失望，不过考虑到目前真正支持Shader Model 3.0特效的游戏还并没有普及，等到R520发布的时候，可能我们才能真正的领略到Shader Model 3.0带给我们的激动人心的优美画质。此外，R480系列依然采用了0.13微米工艺的制程，虽然采用了完全相同的硬件构架和制程，核心的晶体管数也依然是一亿六千万个，不过由于生产工艺的逐渐成熟，R480在频率规格上还是有了一定程度的提高。这次我们收到送测的RadeonX850XT PE来自迪兰恒进。

由于采用了与之前R423相同的图形核心，并且核心管脚支持Pin to Pin设计，因此这款X850XT PE依然沿用了原有的PCB板设计。不过由于巨大风扇的遮挡，我们也险些没有认出来，仔细观察才发现并没有什么变化。这款迪兰恒进的产品完全采用了公版设计，从PCB板型到布线再到散热器都与公版如出一辙，而能够生产制造这类高端产品的厂商可谓寥寥无几，这也体现出了迪兰恒进很高的技术水平。X850XT PE最大的改变就在于采用了全新的散热系统，巨大的涡轮式散热器覆盖了几乎整个显卡，只留给供电电路极小的一点空间。这也是ATi破天荒的采用双槽位散热系统，使用中需要占据附近设备的安装空间。接口方面也是一步到位，输入输出采用了双DVI搭配VIVO的方式，这也已经成为高端产品的标配。

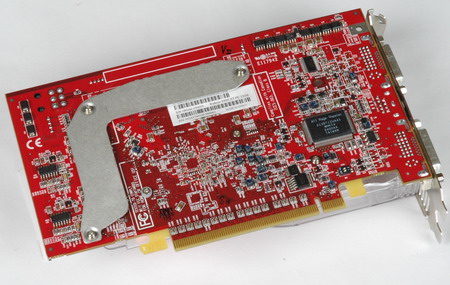

由于正面的空间被散热片所占用，因此X850XT PE在设计上同样将众多的电路元件安排在了PCB板的背部，因此使得显卡背面看上去密密麻麻，核心以及显存的供电电路部分，做功用料都是顶级水准，高端产品的工艺水平可见一斑。

这款迪兰恒进的X850XT PE搭配了八颗三星GDDR3的显存颗粒，总容量256MB，位宽也为256bit，其1.6ns的显存颗粒默认规格为1250MHz，而X850XT PE的显存频率设定为1180MHz，因此还有一定的提升空间。

极高的生产工艺和工作频率使这款产品的性能在所有送测产品中最为强大，它几乎在所有的测试项目中胜出，而搭配的1.6ns显存颗粒也使其还有进一步提升性能的可能。相信对于疯狂的发烧友来说，这样的一款产品绝对是他们最佳的选择。我们颁发给迪兰恒进X850XT PE最佳产品奖。

厂商：北京迪兰恒进科技有限公司

[华硕EAX800XT]

显示核心：Radeon X800XT

显示显存：SAMSUNG GDDR3 2.0ns

核心显存频率：500MHz/1000MHz

显存容量位宽：256MB/256bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

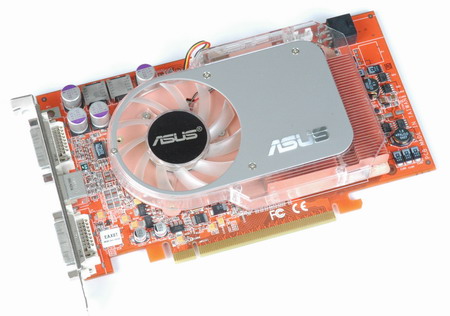

高端产品更能显示出厂商的设计和生产能力，我们收到的送测产品当然也少不了这类产品，先来看看一款华硕的Extreme AX800XT。这款华硕AX800XT，采用了华硕传统的桔黄色PCB板，板型也完全按照公板设计，不过与公版不同的是，华硕的散热风扇采用了透明的扇叶，搭配银色的散热片面板使人感觉清新凉爽，更有新异的是，当显卡运行时，隐藏在扇叶下面的二极管会发出幽幽的蓝光，使整块显卡更加绚丽夺目。

工作频率方面，这款产品也与ATi公版相同，核心与显存分别是500/1000MHz。虽然频率很高，但由于ATi采用了Low－K技术，能够大大降低核心的发热量，因此单槽位的铜制散热片配合风道设计，很好的解决了散热问题。作为高端产品，这款华硕AX800XT做工也十分优良，其中供电模块采用了POSCAP（即钽聚合物导体电容）、MLCC和SVP铝壳电容等多种优质元器件，为显卡运行提供了足够的电量。POSCAP电容是一种很高档的电容，这种电容成本相当昂贵，比OSCON性能好，而且体积大大缩小。采用众多的此类元件也是这款显卡保持优美体态的一个原因。核心及GDDR3显存颗粒带来的优势便是功耗降低，应此只需要一个4PIN的电源接口便可以满足X800XT的供电需求，这可比Geforce6800的双4PIN供电接口看上去清爽不少。

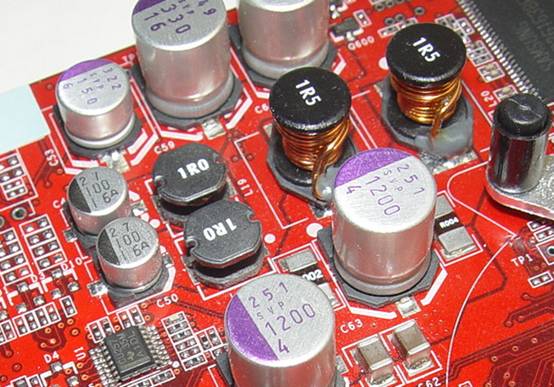

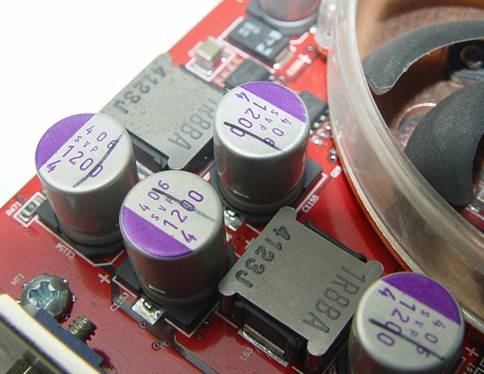

依靠显卡输出部分优良的设计和做工，这款产品能为我们提供优美的画质。X800XT的核心供电部分虽然已经大幅减小体积，但当庞大的SVP电容被使用后，VGA输出以及其低通滤波电路只得屈身在显卡的背面。同时为了缩短长度，VGA接口也采用了超薄的封装方式。

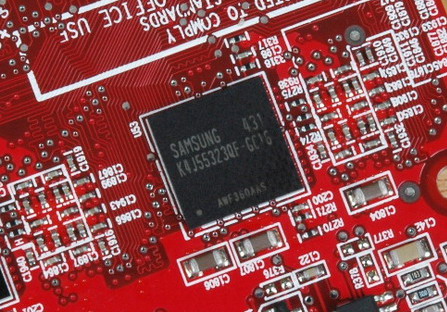

这款产品搭配了三星GDDR3的显存颗粒，mBGA封装，2.0ns，额定工作频率达到了1000MHz。刚好满足了显存默认频率，由于GDDR3拥有更加出色的制程和发热量控制，因此还有很大的超频幅度。显存的容量及规格上，这款产品正反面共有8颗显存颗粒，显存总容量256MB、位宽256bit。由于是高端产品，我们在测试中并没有进行超频测试，不过相信这类高频率产品的超频空间也不会太大。这款产品的接口并没有像某些高端产品一样采用双DVI设计，因为对于广大消费者来说CRT的占有率还是很高的，这种D-SUB+DVI+TV-OUT的组合，能在提供更多样化功能的同时满足不同用户的需要。此外，PCB板上还预留了ATi视频处理芯片焊接位置，通过添加这颗芯片可以实现VIVO功能。

测试中这款华硕AX800XT的性能很优秀，出色的做工和充足的用料也使这款产品表现出色。不过它的价格也是与性能成正比的，目前售价高达6410元，看来不是一般消费者能够承受的。当然，与其他产品相比，华硕显卡的附加值也是很高的，不但付送了诸多软件以及具备类似GameFace Live的独特功能，在套装中还有一个品质不错的摄像头。

厂商：华硕电脑有限公司

网址：www.asus.com.cn

[迪兰恒进 Radeon X700Pro]

显示核心：Radeon X700Pro RV410

显示显存：SAMSUNG GDDR3 2ns

核心显存频率：425MHz/860MHz

超频核心显存：500MHz/950MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

与RadeonX600系列相比，RadeonX700更能肩负起中端的大旗，由于RadeonX700系列采用了ATi的RV410核心，这款核心继承了R420的众多优秀特性，并通过减少渲染管线和顶点着色引擎的方式降低了晶体管数量，因此在成本上更具优势。由于采用了高端RadeonX800的众多特性，因此RadeonX700在性能上有着不错的表现。

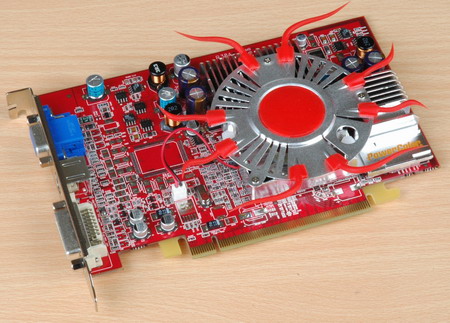

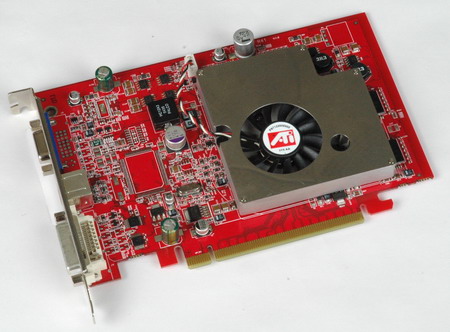

这款迪兰恒进的Radeon X700采用了完全的公版PCB设计，PCB颜色也是ATi一贯的红色设计，默认工作频率也为公版的425/860MHz，可以说完全就是一块公版卡。显卡用料上，为了保证显卡的稳定工作，显存供电电路采用了MOSFET芯片和扼流线圈。这类小巧的元件不但减小了显卡的体积，还能提供更加稳定的电气性能，而成本也是比较高的。这款产品的散热器也同样为ATi公版样式，“L”造型的散热片使核心散发的热量通过风道从两侧排出，我们认为，这种设计的好处就是充分的利用侧吹的散热器风道，及时而高效的带走显卡热量。不过由于散热器面积相对较小，因此没有对显存加以覆盖，这不能不说是一个小小的遗憾。

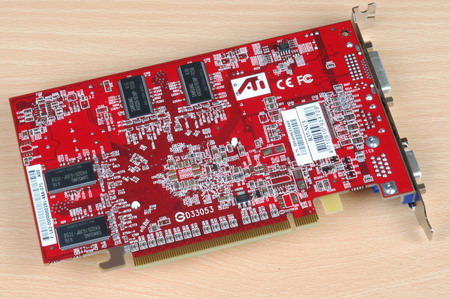

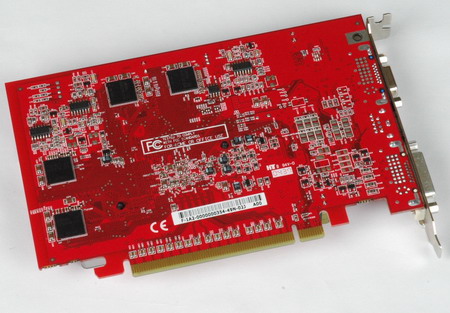

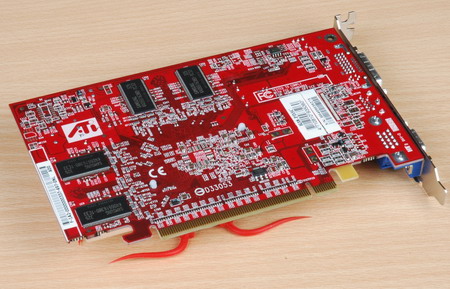

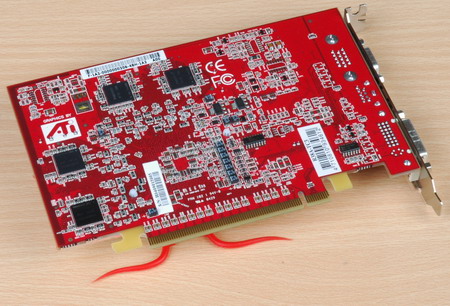

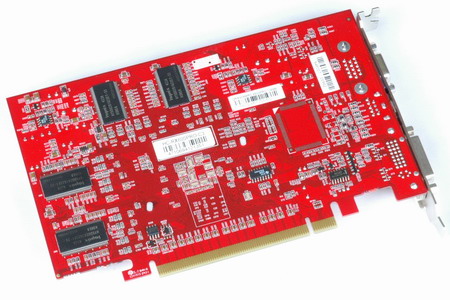

由于这款产品一共搭配了256MB容量的显存，因此显卡正反面各分布着四颗显存颗粒。除此之外，显卡背面还有众多的电气元件，保证了显卡性能的稳定发挥。当然，如果背部加装了显存散热片，那显存的超频能力一定会有所增强。接口方面，依然是D-SUB、TV-OUT和DVI的老三样搭配，使用起来也最为方便灵活。

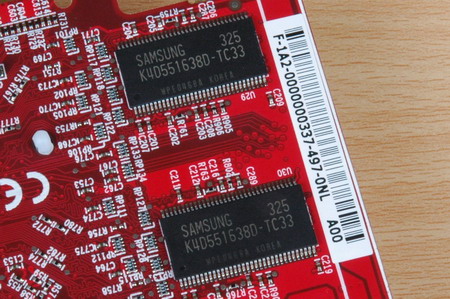

显存方面，RadeonX700也是ATi所有产品线中搭配GDDR3显存颗粒规格最低的产品。这款迪兰恒进的产品搭配了八颗三星GDDR3的颗粒，显存规格为2ns，总容量256MB、位宽128bit。由于Radeon X700Pro的默认显存工作频率为860MHz，而2ns显存的额定工作频率能够达到1GHz，因此这款产品显存的超频空间很大。另一个值得关注的地方便是这款产品的核心，虽然是一款RadeonX700Pro，但这款产品实际上却采用了RadeonX700XT的核心，因此其默认工作频率并不是核心的最高上限。我们的超频测试也验证了这一点。

在超频测试中，我们进行了简单的尝试，最终这款产品能够稳定的工作在500/950MHz，已经超频到了Radeon X700XT的水平，不过由于显存没有相应的主动散热措施，因此超频效果并不是很理想，如果配置了更高效的散热器相信频率还有进一步提升的可能。

目前256MB容量的迪兰恒进RadeonX700Pro售价为1899元，由于采用了RadeonX700XT的核心，并且搭配的2.0ns显存有不错的超频能力，因此完全能够与真正的RadeonX700XT相媲美，这样一来以RadeonX700Pro的价格购买一块RadeonX700XT确实是一件不错的事。

厂商：北京迪兰恒进科技有限公司

[华硕 EAX700Pro]

显示核心：Radeon X700Pro RV410

显示显存：SAMSUNG GDDR3 2ns

核心显存频率：425MHz/860MHz

超频核心显存：470MHz/900MHz

显存容量位宽：256MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

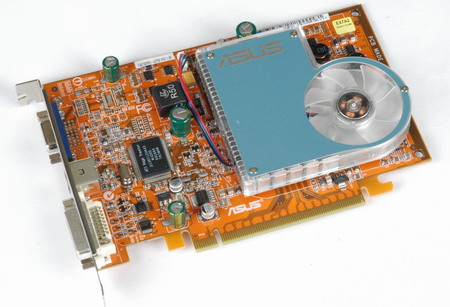

华硕Extreme AX700Pro显卡基于ATi的RV410核心，这款核心继承了R420的众多优秀特性，并通过减少渲染管线和顶点着色引擎的方式降低了晶体管数量，因此在成本上更具优势。这款产品采用了华硕特色的桔黄色PCB设计，在PCB的布线上与公版完全相同。而作为一款原生的PCIE产品，EAX700Pro更是结构紧凑，用料充足。供电电路所采用的MOSFET芯片和扼流线圈。这类小巧的元件不但减小了显卡的体积，还能提供更加稳定的电气性能，而成本也是比较高的。在散热器方面，华硕采用了自有的设计方案，“L”造型的散热片同时覆盖了核心及其四周的显存颗粒，散热片尺寸也比公版的更大。与公版不同的是，显卡的散热风扇并没有被直接安放在核心的正上方，而是更靠近显存一些。我们认为，这种设计的好处就是充分的利用侧吹的散热器风道，及时而高效的带走显卡热量。另外，与其它华硕显卡产品相同，EAX700Pro的风扇在工作时同样能够发出炫目的蓝色光芒。

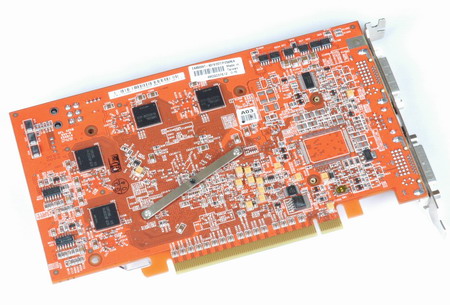

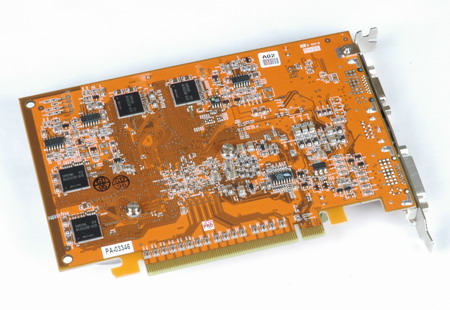

由于EAX700Pro一共搭配了256MB容量的显存，因此显卡正反面各分布着四颗显存颗粒。除此之外，显卡背面还有众多的电气元件，保证了显卡性能的稳定发挥。当然，如果背部加装了显存散热片，那显存的超频能力一定会有所增强。EAX700Pro还板载了ATi的Rage Theater芯片，能够之处VIVO功能，这在华硕的中高端显卡产品中也是比较常见的，为用户提供了更为丰富的功能。

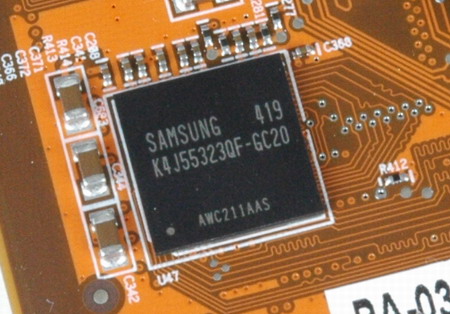

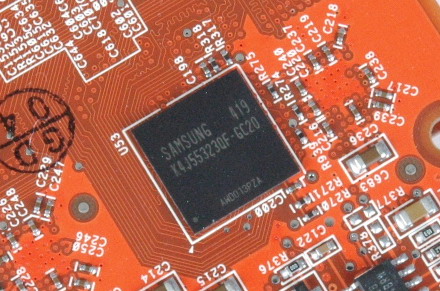

显存方面，EAX700Pro搭配了八颗三星GDDR3的颗粒，显存规格为2ns，总容量256MB、位宽128bit。由于Radeon X700Pro的默认显存工作频率为860MHz，而2ns显存的额定工作频率能够达到1GHz，因此我们认为这款产品显存的超频空间很大，我们也将在稍后的测试中加以证明。值得关注的是，这款产品采用的并不是Radeon X700Pro的核心，而是Radeon X700XT核心。后来经过华硕证实，确实目前上市的华硕EAX700Pro显卡都采用了规格更高的Radeon X700 XT核心，这真是意外的收获。

由于采用了高规格核心，因此这款产品具有一定的超频能力，在超频测试中，我们进行了简单的尝试，最终这款产品能够稳定的工作在470/900MHz，已经超频到了Radeon X700XT的水平，不过由于显存没有相应的主动散热措施，因此超频效果并不是很理想，如果配置了更高效的散热器相信频率还有进一步提升的可能。

售价方面，这款产品也同样继承了华硕一贯的高价传统，报价为2650元。不过考虑到它采用的RadeonX700XT核心，具有一定的超频能力，同时附送了众多软件以及华硕产品独有的Gameface、SmartDoctor 、VideoSecurity等功能，因此这款产品的整体附加值还是很高的。

厂商：华硕电脑有限公司

网址：www.asus.com.cn

[迪兰恒进 Radeon X600XT]

显示核心：Radeon X600XT RV380

显示显存：Hynix DDR mBGA 2.5ns

核心显存频率：500MHz/740MHz

超频核心显存：530MHz/800MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

RadeonX600XT是RadeonX600系列中规格最高的一款产品，作为ATi的第一代原生PCI－Express核心产品，它在发布之初备受关注，由于原生的芯片真正的提供了对于PCI－Express X16规格的支持，因此完全能够保证显卡与主板之间同步双向数据的全速传输，从而达到PCI－Express的理论传输带宽4GB/s，这一带宽已经接近原有AGP8X接口2.1GB/s传输带宽的两倍。这一点对于提升显卡的性能相当重要，虽然对于RadeonX600XT这类中端产品来说也许作用不明显，但这却为今后高端显卡产品的性能提升扫清了障碍。我们收到了多款RadeonX600XT，先来看看迪兰恒进的这款产品。

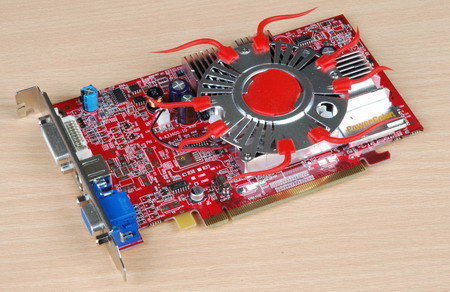

猛然看上去你可能会说这款产品不是又与前面介绍过的RadeonX300和RadeonX600Pro一样吗？其实这款产品只是在散热器上沿用了迪兰恒进的这种“八爪”设计，而在PCB版型和元器件选择以及布线方面都有了很大的变化。由于RadeonX600XT拥有很高的核心及显存频率，因此我们能够看出这款产品采用的元件数量多出不少，整体做工更为严谨。而在核心频率方面，Radeon X600XT也保持了与Radeon 9600XT相同的水平，核心频率为500MHz，其实这一频率也已经接近0.13微米Low－K工艺的极限频率。

显卡背面的元件数量和密集程度也有很大程度的提高，这都为高频率状态下运行的显卡，尤其是核心显存部分提供了优秀的稳定性支持。接口方面这款产品依然采用了常见的搭配，具有DVI、TV-OUT和VGA三种主流接口，用户可以根据需要随意进行搭配。

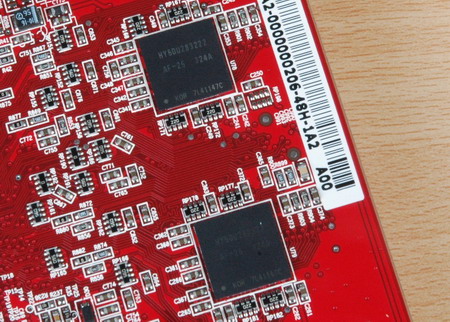

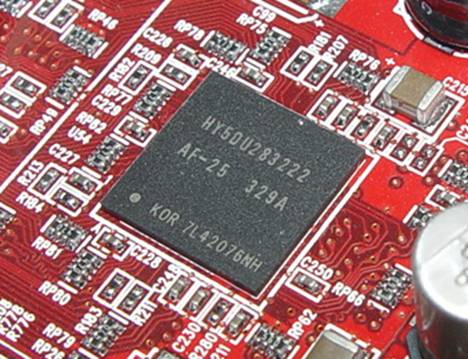

为了满足显存较高频率的需求，这款产品搭配了Hynix（现代）的mBGA封装颗粒，规格为2.5ns，额定工作频率800MHz。而显卡的默认显存频率只有740MHz，因此还有一定的超频幅度。显卡的正反面一共使用了8颗显存，组成了128MB容量、128bit位宽的显存系统。

我们在测试中也尝试了进行显卡的超频，由于这款产品核心及显存的默认频率达到了较高的水平，前面也已经介绍过500MHz基本上达到了0.13微米的极限频率，因此我们最终只将频率提升到了530/800MHz，不过性能还是因此有了一定提高，3DMark03的测试成绩为4501。

目前128MB容量的迪兰恒进RadeonX600XT售价为1799元，虽然价格相对较高，但毕竟RadeonX600XT采用了更加优秀的做工，频率也是RadeonX600系列中最高的，如果你不希望因为超频获得更高性能的同时缩短显卡寿命，那这款产品还是不错的选择。

厂商：北京迪兰恒进科技有限公司

[技嘉 Radeon X600XT]

显示核心：Radeon X600XT RV380

显示显存：Hynix DDR mBGA 2.5ns

核心显存频率：500MHz/740MHz

超频核心显存：580MHz/850MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

除了RadeonX600Pro，技嘉还送测了一款采用RadeonX600XT核心并且搭配mBGA高规格显存颗粒的GV-RX60X128V。采用的是ATI的Radeon X600XT显示核心，Radeon X600XT是ATI针对主流中高端市场推出的一款采用0.13微米制程工艺的图形芯片，核心默认运行频率为500MHz，显存运行频率为740MHz，基于PCI Express×16接口。

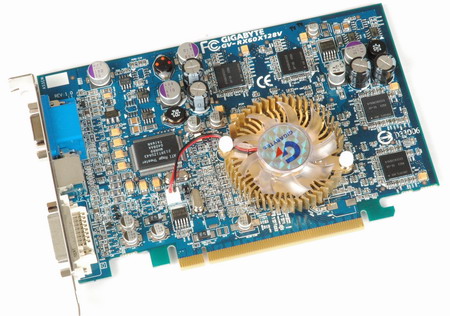

这款产品同样是公版设计，技嘉ATi系列产品一贯的深蓝色PCB板，有很强的视觉冲击力。在散热器的采用上，这款产品与之前的RadeonX600Pro相同，都是这种金黄色的发散式外形散热器，能够有效降低核心工作温度，保证显卡长时间工作的稳定性。这款产品做工十分出色，采用了大量优质的电气元件，显示出了技嘉的大厂风范。从照片中我们还能够看出，这款产品集成了ATI Rage Theater芯片提供视频输入/输出(VIVO)功能，因此它在视频输入输出方面的功能也是非常强大的。除了VIVO这款产品同样具备常见的DVI和D-SUB输出接口。

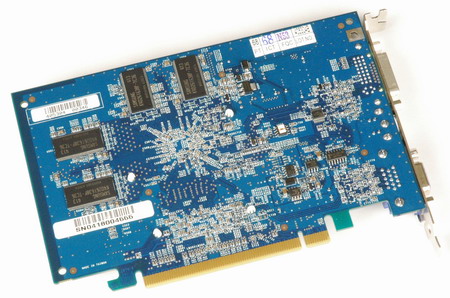

显卡背面的元件数量和密集程度也有很大程度的提高，这都为高频率状态下运行的显卡，尤其是核心显存部分提供了优秀的稳定性支持。由于RadeonX600XT核心及显存的工作频率都相对较高，因此良好的布线及用料也是显卡稳定工作所必须的，从照片也能看出这款产品的优秀做工。

虽然这款产品的显存没有专门的散热设备，但它的超频能力还是令人满意的，最终能够稳定的工作在580/850MHz的频率。超频后成绩也提升了不少，3DMark03的测试成绩为4696分。

这款产品拥有出色的品质，继承了技嘉的一贯作风，它目前的价格为1899元，虽然比自家的RadeonX600Pro高出了多达1000元，但优秀的超频能力，出色的性能表现，再加上支持VIVO功能，使这款产品的整体附加值大大提升，因此是一个不错的选择。

这款产品拥有出色的品质，继承了技嘉的一贯作风，它目前的价格为1899元，虽然比自家的RadeonX600Pro高出了多达1000元，但优秀的超频能力，出色的性能表现，再加上支持VIVO功能，使这款产品的整体附加值大大提升，因此我们授予其编辑许选择奖。

厂商：技嘉科技

网址：www.gigabyte.com.cn

[技嘉 Radeon X600Pro]

显示核心：Radeon X600Pro RV380

显示显存：Hynix（现代） DDR TSOP 3.3ns

核心显存频率：400MHz/600MHz

超频核心显存：500MHz/650MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

Gigabyte技嘉科技在一线大厂当中算是最早高举ATi旗帜的厂商了，虽然Gigabyte已经在前不久正式宣布投入nVIDIA的产品线生产，并且也发布了多款采用NVIDIA核心的显卡产品，但是现有的ATi仍然是Gigabyte旗下的主力显卡产品之一，这次横评我们便收到了两款来自技嘉的ATi核心系列产品。其中型号为GV-RX60PN2DP的显卡，它采用最新RV380图形芯片，TSMC 0.13微米Low-K工艺制造，PCI Express x16接口。是重新设计图形核心，架构接近Radeon9600XT,拥有四条像素着色管线和两条顶点着色管线，支援Microsoft DirectX 9.0C、内建SMARTSHADER 2.0着色引擎，可支持4条像素管线。内建SMOOTHVISION 2.1 技术，可使不平的边角平顺，并使模糊图像更清晰。内建HYPER Z III 频宽最佳化技术，加强像素的处里程序和时间。

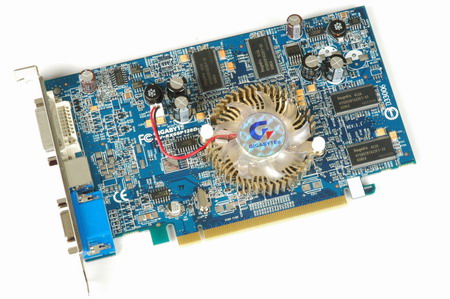

这款GV-RX60PN2DP采用了ATi公版的PCB设计，深蓝色的PCB看上去十分醒目，与其它厂商ATi系列产品多采用红色PCB板不同，技嘉的深蓝色PCB显示出了其与众不同。这款产品在用料和做工上同样显示了大厂风范，保证了显卡稳定的运行。由于核心频率并不是很高，因此这款产品搭配了简单的散热设备，不过发散式的散热器外形还是能够有效地将热量及时排出的。核心及显存的工作频率也都按照了公版的默认频率，分别是400/600MHz。

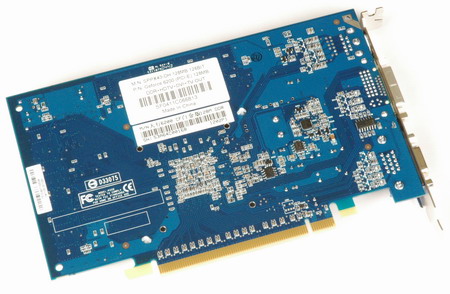

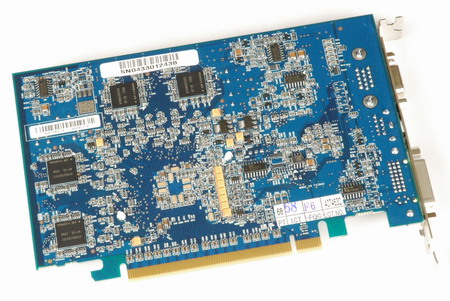

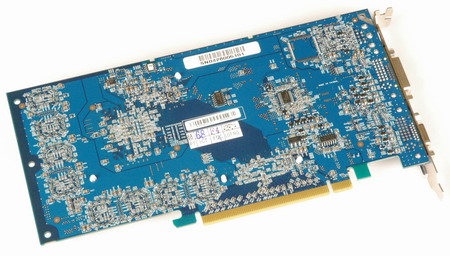

显卡背面，做工同样很扎实，密密麻麻的各类元件显示了技嘉这款产品的出色品质。

显存方面，这款产品搭配了Hynix（现代）TSOP封装的3.3ns显存颗粒，额定频率远在显卡的默认工作频率之上，因此还有一定的提升幅度。而正反面八颗显存颗粒也组成了128MB、128bit的显卡系统。接口方面，这款产品采用了DVI＋TV-OUT＋D-SUB的三头输出组合，能够满足用户的各种需求。

测试的最后我们进行了简单的超频，搭配的高品质显存颗粒显示出了一定优势，这款产品最终能够稳定的超频到500/650MHz，性能有了不小的提升。最终3DMark03的测试成绩为4086分。

虽然性能不是十分强大，但这款产品的价格确是十分诱人的，目前它在市场上的售价只有899元，拥有非常不错的性能价格比，虽然比起RadeonX300价格还要高出一些，但不需要超频就能够拥有不错的性能表现，超频后也能够有一定的性能提升，再加上技嘉优秀的产品品质以及良好的口碑，这款产品绝对是很值得选择的。

厂商：技嘉科技

网址：www.gigabyte.com.cn

[迪兰恒进 Radeon X600Pro]

显示核心：Radeon X600Pro RV380

显示显存：SAMSUNG DDR TSOP 3.3ns

核心显存频率：400MHz/600MHz

超频核心显存：490MHz/650MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

RadeonX600与之前介绍的RadeonX300十分相似，这款研发代号为RV380的核心产品其实与之前的Radeon9600XT有着很深的血缘关系，ATi正是在原有RV350的基础上进行了PCI-Express的重新设计，使RV380拥有了对原生PCI－Express的支持。这款核心基于台积电的0.13微米Low－K工艺制造，从硬件规格来看它拥有4条象素渲染管线和2条顶点渲染管线，完全支持微软DirectX9.0和OpenGL1.5。此外，RV380还支持SmartShader2.0、SmoothVISION2.1、HyperZⅢ等众多先进的3D技术，正是依靠这些先进的技术Radeon 9600XT才能在上一轮的显卡较量中取得不错的成绩，因此拥有这些技术的RadeonX600同样有不错的性能表现。为了区分不同市场，RadeonX600共有两款产品，RadeonX600Pro和RadeonX600XT，前者频率更低，价格也更实惠。

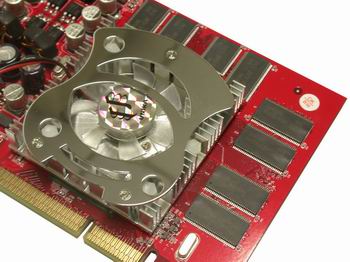

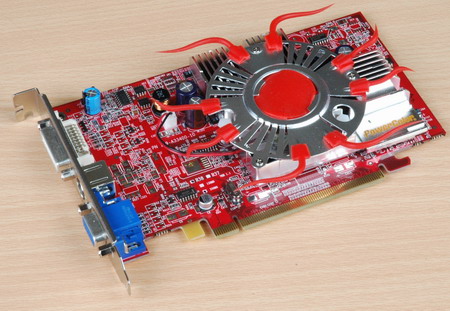

我们同样收到了几家不同厂商的RadeonX600送测，先来看看迪兰恒进的这款RadeonX600Pro。其实这款产品与前面介绍的迪兰恒进RadeonX300采用了十分相似的PCB设计，这也是由于核心管脚数量的相同因此能够很好的兼容。它采用公版设计方案，6层PCB板，做工和用料较为扎实。这款产品的散热器也采用了这种很独特的设计，满足了显示核心与显存共同的散热需求，而且散热器在造型上也很有个性。在频率方面，RadeonX600Pro介于RadeonX300与RadeonX600XT之间，这款产品的核心及显存频率也都与公版相同，分别为400/600MHz。

显卡背面的做工同样令人称道，各种电器元件密布，保证了显卡的稳定工作。接口方面这款产品依然采用了常见的搭配，具有DVI、TV-OUT和VGA三种主流接口，满足了不同用户的需要。

显存的搭配上这款产品采用了三星的TSOP封装的3.3ns颗粒，规格比RadeonX300搭配的5ns要高出不少，因此频率提升的幅度也更大。这款产品由前后共8颗显存组成了128MB和128bit显存规格，显存工作频率为600MHz。

我们在测试中尝试了超频，由于其默认的工作频率较高，因此相比RadeonX300超频幅度也相差不少，最终能够稳定的工作在490/650MHz的频率下。超频后这款产品3DMark03的成绩为3898分，满足主流游戏没有任何问题。

价格方面，这款产品目前的售价为128MB容量版本1099，只有千元左右的价位也许能够吸引部分消费者的目光。不过我们反而认为购买这款产品不如选择一款超频能力较强的RadeonX300，因为RadeonX300价格还要低三四百元，而超频后性能也超过了RadeonX600Pro，这样在性能与价格之间才能达到很好的平衡。

厂商：北京迪兰恒进科技有限公司

[斯巴达克 Radeon X600Pro]

显示核心：Radeon X600Pro RV380

显示显存：Hynix（现代） DDR TSOP 3.3ns

核心显存频率：400MHz/600MHz

超频核心显存：480MHz/650MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

RadeonX600系列是ATi第一代PCIE核心中性能较强的版本，这款产品采用了RV380图形芯片，TSMC 0.13微米Low-K工艺制造，PCI Express x16接口。是重新设计图形核心，架构接近于经典的Radeon9600XT，拥有四条像素着色管线和两条顶点着色管线，支援Microsoft DirectX 9.0C、内建SMARTSHADER 2.0着色引擎，可支持4条像素管线。内建SMOOTHVISION 2.1 技术，可使不平的边角平顺，并使模糊图像更清晰。内建HYPER Z III 频宽最佳化技术，加强像素的处里程序和时间。我们来看看这款斯巴达克送测的RadeonX600Pro。

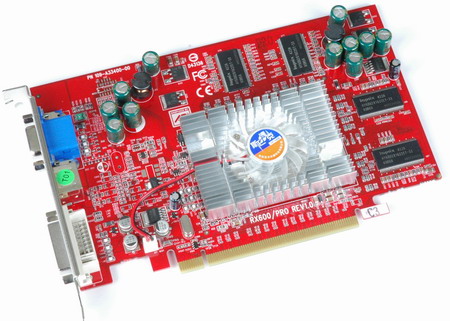

这款产品并没有与另外几款产品一样，采用公版的PCB设计，因为产品发布已经有一段时间了，因此厂商已经能够自行对设计和选料进行部分修改。可以看出这款产品的设计同样十分出色，没有太多的缩水和节省。核心及显存的供电部分都进行了精心布置，数量众多的电容和其它元器件保证了显卡各个部分的稳定工作。由于核心发热量很低，这款产品的散热片面积并不是很大，已经能够满足散热需要。银白色的散热片与红色的PCB基板相搭配，增加了整块卡外观的视觉效果。核心及显存的工作频率也都按照了公版的默认频率，分别是400/600MHz。

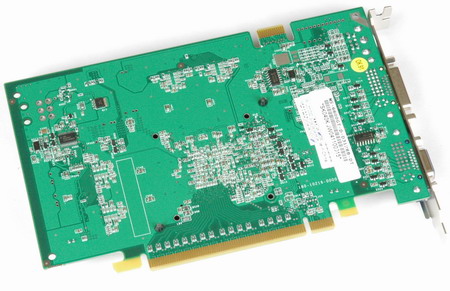

显卡背面，与公版设计相比干净了不少，更加成熟的设计也减少了电气元件的使用和PCB板布线的复杂程度，但并没有降低显卡工作的稳定性，品质依然能够得到保证。接口方面，这款产品采用了DVI＋TV-OUT＋D-SUB的三头输出组合，能够满足用户的各种需求。

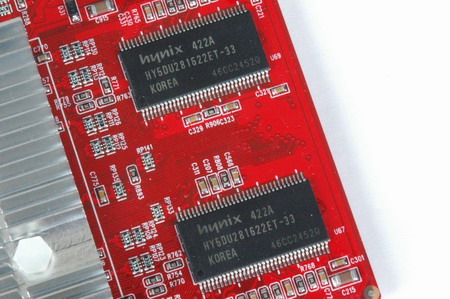

显存方面，这款斯巴达克RadeonX600Pro搭配了Hynix（现代）的TSOP封装显存颗粒，规格为3.3ns额定工作频率能够达到600MHz，而RadeonX600Pro的默认显存频率正是600MHz。整款产品一共搭配了8颗显存颗粒，组成了总容量128MB、位宽128bit的显存系统，属于主流配置。

我们在测试中也对这款产品的超频能力进行了检验，经过超频它最终能够稳定的工作在480/650MHz的频率下，虽然核心及显存的超频幅度都不是很大，但性能还是有了一定的提升，超频后3DMark03的测试成绩为3814分。

价格方面这款产品目前的售价为1399元，价格相对较贵，不过其优秀的做工以及不错的超频能力还是增加了一部分卖点，这款产品还附赠了多款游戏和正版软件，并且购买者有机会参加新春的刮刮卡抽奖活动，因此如果近期想要购买RadeonX600Pro的用户可以考虑这款产品。

厂商：北京东方讯捷科技有限公司

[硕泰克 Radeon X600Pro]

显示核心：Radeon X600Pro RV380

显示显存：Hynix（现代） DDR mBGA 2.5ns

核心显存频率：350MHz/700MHz

超频核心显存：530MHz/740MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

硕泰克的主板产品一直以来都有不错的口碑，优秀的产品品质和较高的性价比使其受到不少消费者的青睐，而在显卡市场他们的动作同样很迅速。随着PCIE时代的临近，硕泰克也及时的推出了多款新产品来满足市场的需要，此次送测的产品是Radeon X600。

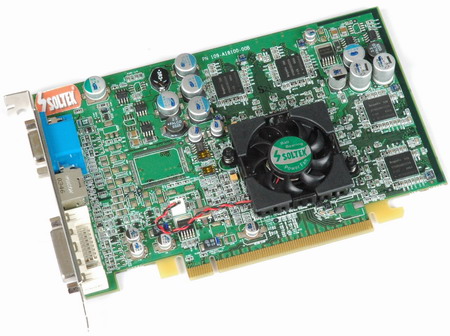

此款显卡采用了公版的PCB板设计，PCB板的颜色是ATi系列中少见的绿色，并采用了ATi之前所宣扬的整合技术，在芯片与接口之间并没有采用所谓的HIS的桥接控制芯片！同时按照ATi一贯的设计风格，在图形处理芯片上应该有标出此款显卡的具体型号以及名称等，但是在这款显卡的芯片上并没有这样明显的标识！从外形来看，这款产品采用了mBGA封装的显存颗粒，应该是Radeon X600XT。不过它事实上却是一块X600Pro显卡，采用0.13微米low-k工艺，其核心代号为RV380，该核心基本上源于RADEON 9600 XT。该显卡内建4条渲染管线和两个顶点处理单元。该卡的核心和显存频率分别为350/700MHz，与公版也有一定差别。

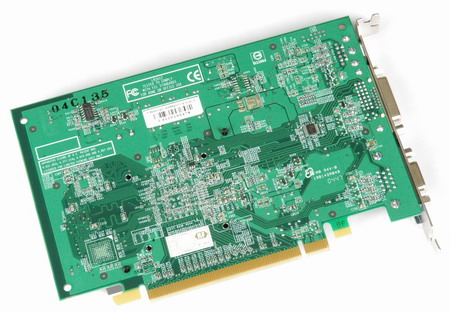

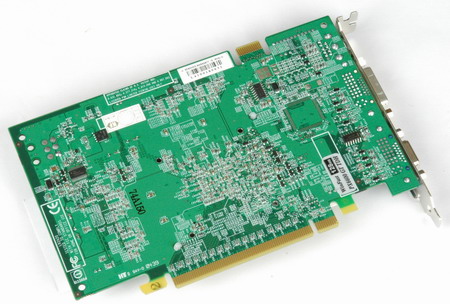

显卡背面，完全的RadeonX600XT做工，各类电气元件密密麻麻，满足了高频率下显卡运行的稳定性。在显卡的整体做工和用料上来说此款显卡采用了硕泰克一贯的设计风格，沉稳和高性能依然是硕泰克所追求的。接口方面，此款显卡提供了一个VGA接口、一个DVI接口和一个TV-OUT接口，产见的三输出设计。

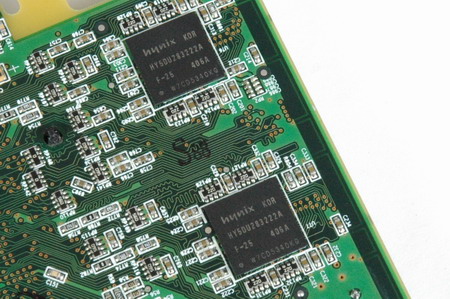

在显存的搭配上这款产品也丝毫不含糊，为了满足显存较高频率的需求，这款产品搭配了Hynix（现代）的mBGA封装颗粒，规格为2.5ns，额定工作频率800MHz。而显卡的默认显存频率只有700MHz，因此还有一定的超频幅度。显卡的正反面一共使用了8颗显存，组成了128MB容量、128bit位宽的显存系统。

虽然采用了RadeonX600Pro的核心，但是由于搭配了RadeonX600XT的PCB以及高品质的mBGA封装显存颗粒，因此这款产品与RadeonX600的性能已经十分接近。尤其是超频后，它能够稳定的工作在530/740MHz的频率下，已经超过了RadeonX600XT的默认频率。而普通的RadeonX600Pro，由于板型和显存的限制则不能到达这样的性能水平。超频后这款产品在3DMark03下的测试成绩为4234分，超过了默认频率下的RadeonX600XT。

这款产品确实有其独特之处，用RadeonX600Pro核心搭配RadeonX600XT的PCB板及内存设计，能够有效的降低整体成本，而高规格的电路设计也使这款产品突破了其它产品的频率限制，性能又有了进一步的提升。不过这款产品的实际定价目前还没有，大概会介于普通的RadeonX600Pro和RadeonX600XT之间，应该说还是比较超值的。

厂商：硕泰克（ SOLTEK ）科技股份有限公司

网址http://www.soltek.com.cn/

[迪兰恒进 Radeon X300]

显示核心：Radeon X300 RV370

显示显存：SAMSUNG DDR TSOP 5ns

核心显存频率：325MHz/400MHz

超频核心显存：500MHz/500MHz

显存容量位宽：128MB/128bit

支持DirectX版本：9.0

输出接口：DVI/D-SUB/S-Video

Radeon X300是目前ATi最低端的PCIE产品，通过在原有RV350系列核心基础上的PCIE原生设计，这款产品在具备原有优秀品质的同时也将PCIE产品价格降低到了消费者比较容易接受的范围，而其不错的超频能力也受到了消费者的钦睐。迪兰恒进作为与ATi合作十分紧密的一家知名厂商，始终以来都以产品良好的品质和独特的设计在市场中有着很好的口碑，此次送测的Radeon X300也是他们的市场主力产品。

从PCB板的设计来看，这块卡采用了与X600系列十分相似的板型设计，这恐怕是由于RV380核心与RV370核心采用了完全相同的规格设计，并且管脚定义也是一样的，因此也能够通用PCB板。个人认为，这种做法对于生产来说能够节省成本，而对于消费者来说低端核心使用档次较高的PCB板也能提供更加出色的性能表现。在散热器的选择上，这款产品采用了一体化散热风扇，满足了显示核心与显存共同的散热需求，而且散热器在造型上也很有个性，满足了消费者既注重产品性能又注重外观视觉效果的需要。这款产品的工作频率为ATi公版的默认频率，核心与显存分别为325/400MHz。

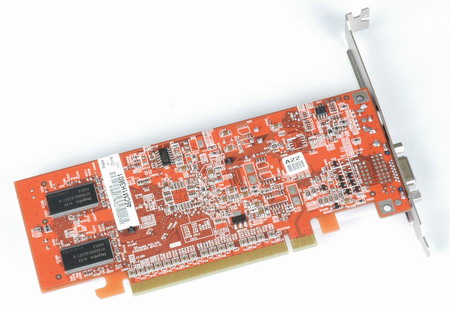

显卡背面，各种电器元件密布，保证了显卡的稳定工作。接口方面这款产品也采用了常见的搭配，具有DVI、TV-OUT和VGA三种主流接口，满足了不同用户的需要。

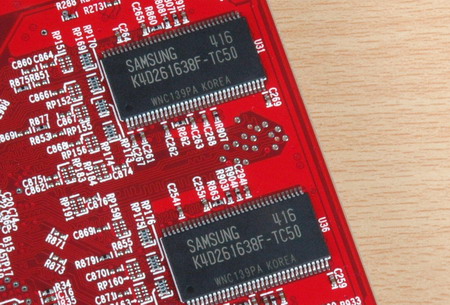

显存方面，这款产品搭配了八颗三星的TSOP封装显存颗粒，显存的规格为5ns，默认工作频率400MHz，正好满足了Radeon X300的显存频率需求。

虽然这款产品搭配的显存规格较低只有5ns，但可不要小瞧了它的超频能力。我们在测试中尝试了对这款产品进行超频，最终它的核心及显存频率能够稳定的工作在500/500MHz，核心及显存的超频幅度都是十分惊人的，难怪有人将这款产品成为“PCIE时代的Radeon9550”。超频后这款产品3DMark03的成绩为3941分，满足主流游戏没有任何问题。

价格方面，这款产品目前的售价为128MB容量版本799元。千元以下的价格也使消费者能够体验到PCI-E带来的性能快感，并且还有极佳的超频能力。因此我们给迪兰恒进X300颁发最佳性价比奖。

厂商：北京迪兰恒进科技有限公司
