E-MU是创新的一家子公司的旗号，这家公司位于美国，是数字合成器方面的领导厂商，于1993年被创新收购。这家公司实力强劲，一举平定PCI市场纷乱局面的SoundBlaster Live!声卡正是采用了他们设计的Emu10K1芯片，因为这款芯片，让创新在民用PCI声卡上独占鳌头多达7、8年之久。有了E-MU的强大后盾，在民用中高端市场，创新找不到一个可以相提并论的竞争对手，但创新在专业声卡市场却不尽人意，在发布Live!的同时，创新发布了一款E-MU APS 专业声卡，不料让音乐创作者们不屑一顾，再后来，创新在Audigy以及Audigy2/ZS系列当中加入了ASIO等专业化的支持，希望能够在专业市场分得一羹，事与愿违的是，Audigy们作孽的ASIO表现以及不够监听水准的音质表现，让用SoundBlaster声卡创作音乐成为了笑谈。经过这么些年的努力，创新虽然数次无功而返，但创新开始明白如何去做一款让人心动的专业声卡了。

创新公司今年出人意料的发布三款面向专业市场的产品，分别为——E-MU 1212m、1820和1820m，今天的主角就是E-MU 1212m。

这系列声卡采用了和SoundBlaster系列不同的VI效果，放弃了一贯的橙蓝标准色而采用灰黑标准色，图文布局设计仍旧是传统的创新风格，不过创新的Logo被缩小了很多，不留意还难以被发现，Creative标识下方标注着Professional(意思为专业的）。

事实上，专业声卡更标准的称呼应该是“音频卡”，它已经不在属于发“声”的范畴，而更多的是高品质的连接各种电子乐器、音源或拾音设备（例如麦克风），常见声卡一般就支持几路输入，例如麦克风输入、Line in、光纤以及同轴数字输入等。而专业声卡的输入品质要远远胜过普通民用声卡，高水准的录入品质又让不少人称他们为录音卡。某些录音卡甚至支持十几或几十的同步录入，这样可以做到每一件乐器或者每一个歌手都有一个拾音点，这么多路的录入支持，让这样的专业声卡都被迫采用外置的连接盒，一排排专业插头插座让人眼花缭乱，这些不一样的声又被称作“数字音频接口”。衡量一款声卡是否具备专业特点，外观并不能说明问题，那么又是那些特点决定了呢？首先就是录入品质，录入品质若和普通声卡相当，即便是最吓人的配备，也只是样子唬人的普通声卡；其二要求回放的音质好，不求一定好听，但求一定准确求实，搞创作时少不了要实时监听，劣质的回放无法做到准确监听；其三，也是最重要的一点，就是要支持部分专用的音频API，例如ASIO，只有这些API才能做到最低延时的响应，低延时有什么好处呢？假设您要录入一段乐器，最佳的情况就是按下琴键的刹那，录音卡就能作出反应，民用声卡所支持的API延时太大，超过了100毫秒，显然无法满足专业的录音要求，ASIO可以将延时降低到10多毫秒甚至几毫秒，因此一款声卡是否为专业，是否支持专业音频API是最基本的因素，当然，不是支持了ASIO就是专业了，但专业的声卡肯定支持ASIO，E-MU 1212m就支持ASIO 2.0。

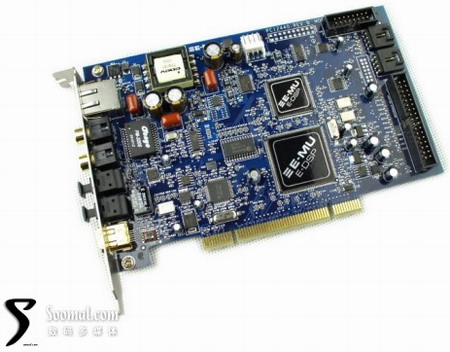

E-MU 1212m采用子母卡的结构，具备2路1/4"平衡的模拟 输入/输出 接口 、24bit/192kHz ADAT输入/输出、24bit/96KHz S/PDIF 输入/输出、1进1出 MIDI接口（16通道），具备一定的扩展能力。上图展示的是E-MU 1212m的主卡，一块纯粹的数字卡，它没有任何模拟信号的处理能力，模拟信号的输入输出功能被放置到子卡上，这和常见子母卡结构的民用声卡不一样，子母卡结构的普通声卡通常是子卡为数字IO卡，E-MU 1212m的子卡将在后面的文字中介绍到。我们再来看看主卡。

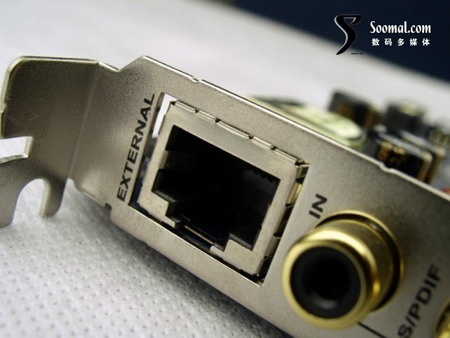

External插口，物理兼容网卡的RJ-45插口，这个接口用于连接AudioDuck，AudioDuck就是外置的接口盒，AudioDuck并不是E-MU 1212m的标准配置。

S/PDIF同轴数字信号输入输出插座，用于接驳各类兼容S/PDIF的数字设备，例如外置的DAC解码器等等。

ADAT 光纤输入输出插座。请注意是ADAT，ADAT不通于S/PDIF，它们并不兼容，虽然他们的插座看起来完全一样。ADAT光纤接口是美国Alesis公司最早开发的ADAT数字多轨录音机接口规格，可以用一条光纤同时传送8路数字音频信号，Alesis的8轨数字磁带录音机已经成为业界的工业标准，这组光纤输入输出插口就是数字录音机准备的。和创新的Aduigy系列声卡一样，E-MU 1212m也有一个SB1394插座，从以往Audigy用户的反应来看，创新的1394兼容性并不是很好。为了使这些数字输入输出端口的通讯质量始终保持在一个稳定优秀的工作状态，主卡使用了三台变压器来实现要求，在每组插座后方的那个较大元件就是变压器。

主卡上面积最大的芯片，上面贴着E-MU E-DSP的标签，什么是DSP，在以前我们的声卡入门文章中已经介绍过。对专业声卡而言，DSP（数字信号处理器）并不是必备的，但是它确实高档专业声卡的一个标志之一。凭借这颗芯片，E-MU 1212m可以支持几十种实时音效的加速，这颗芯片尺寸上看上去很象Audigy2芯片，贴纸下方又是什么呢？

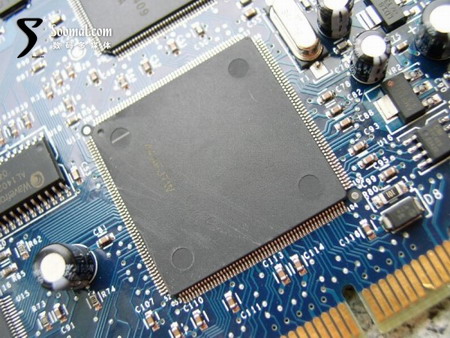

除了一个44AFJTW的编号之外，什么都没有。我们很希望弄清这颗芯片和Aduigy2芯片有什么内在联系，在后面的文字中我们会用软件方式尝试去判断一下。

这是另外一颗标记为E-MU E-DSP的芯片，这张贴纸下方又隐藏着什么呢？

是Xilinx Spartan XC2S50E FPGA芯片，FPGA即Field Programmable Gate Array，现场可编程门阵列。这是一种可编程控制的芯片，完全可以作为DSP芯片使用。

E-MU 1212m的模拟子卡，乍一看，这很像一款独立的声卡，但是它没有金手指以及主芯片。

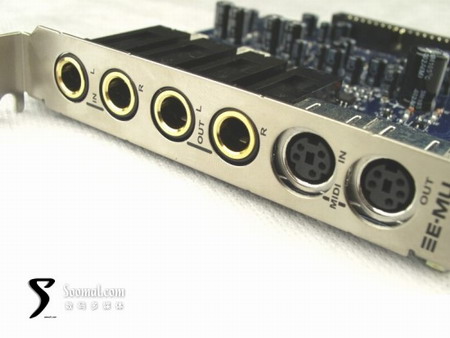

模拟子卡面板上一共有4个6.35mm毫米口径的插孔，分别对应Line in的左右声道以及Line out的左右声道，这和普通声卡上的Line in/Line out的3.5mm口径插孔是等效的，不同的是，E-MU 1212m使用一个6.35mm插口输入或者输出一个声道的信号，而普通声卡是采用3.5mm输出输入2个声道的信号。大的插口有利于改善插口插头间的接触质量，可以有效的提升音质，但是付出的代价也是显而易见的，4个插口几乎占用了整个面板，好在E-MU 1212m只是双声道输入输出，这样的插口用在多声道声卡上是不可想象的。子卡上还有一组Midi的输入输出插座，插座物理兼容PS/2插座。

AKM AK5394AVS，全球顶级的ADC芯片，录入模拟信号的好坏，很大程度取决于这款芯片。这颗芯片支持192kHz采样速率以及24bit的采样大小。S/(N+D）为110dB，S/N以及动态范围均为123dB，这颗芯片性能出众，许多顶级录音卡均有采用。

Cirrus Logic CS4398，8提供清晰的音频转换，可实现120分贝动态范围和0.0005%总谐波失真加噪音（THD+N）。CS4398支持24位转换，采样频率可高达192千赫（DVD-Audio），同时支持SACD的DSD数据功能。

    声卡的灵魂在于软件部分，E-MU1212m的软件部分又怎样呢？它捆绑了2套专业音乐编辑、创作软件。

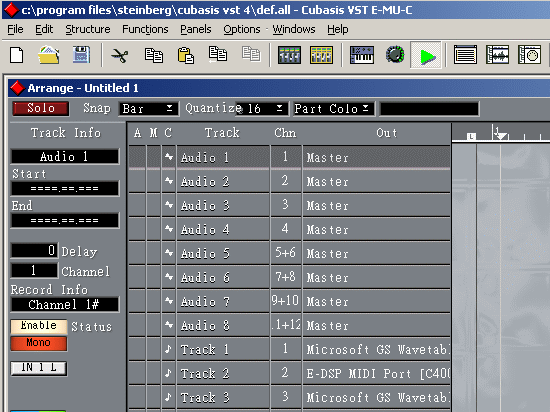

Cubasis VST 4

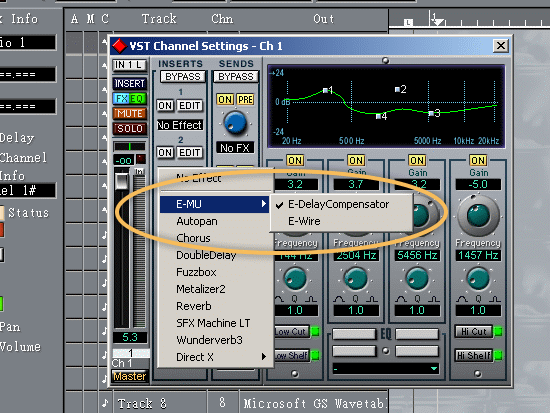

E-MU1212m是一款可以实时实现效果器的软件，而Cubasis VST 4的效果器以软件方式模拟。

E-MU1212m随卡光盘中提供了效果器插件，这样可以大大降低CPU的运算负担。（注：在专业软件中的效果器类似游戏中的音效，例如混响、回声、合音等，和游戏中的机制一样，若软件没发现有硬件支持，便使用CPU来模拟，其最终效果不会有大的差别，但硬件效果器（大部分朋友习惯称为音效加速器）可以大幅提升运算效果，他们不同的是，在专业软件中对效果器的精度要求更为严格，因此靠CPU模拟的运算负担更为沉重）。

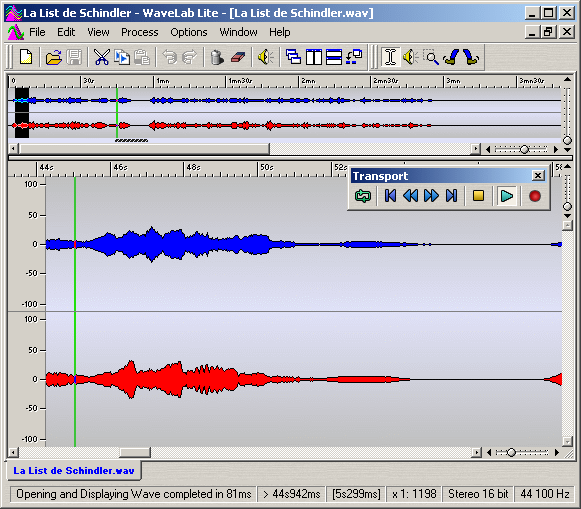

WaveLab Lite

WaveLab是一个著名的波形编辑器，E-MU1212m随卡捆绑的是Lite版本，但足够满足一般的编辑需求了。

豪华炫目的操作面板

E-MU1212m的操作面板名为PatchMix DSP Application，看起来豪华炫目，若没有一定的专业声卡操作经验，会不知如何下手，随卡提供的操作手册并非中文版，一大堆专业词汇也会让过六级的英语骄子头上冒汗，这点让人非常郁闷。这个面板功能十分强大，可以数字化显示当前通道最大信号电平值，也可以任意为一个通道加入电平显示，也可以随意加入效果器，这些效果器可以直接为专业软件提供实时效果。

大部分声卡都有自己独立的控制面板，但Windows自带的Mixer同样也可以全功能操作声卡，但安装PatchMix DSP Application之后，Mixer就变得基本没有什么用处了。了解民用声卡的朋友都知道如何打开或者关闭一个录音通道，而在PatchMix DSP Application中，打开通道概念不再有用，而是一个新的概念：通道间的发送。

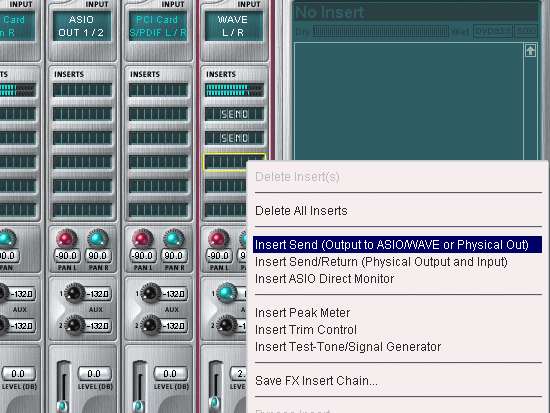

看看这张图，大家可以看到一条信号传送链，信号由Wave通道发送到主卡上的S/PDIF通道。

每个通道拥有一条独立的Strip（控制条），每个Strip中有无数个格子，每个格子可以设置成不同的功能，例如插入电平器（Peak Meter）、信号发生器（Generator）、发送器（Send）等。其中最不好理解的就是发送器。例如你想使用S/PDIF数字输出，你需要这么设置，在WAVE L/R通道插入一个发送器（Send），将信号发送到S/PDIF，这样数字输出就生效了，否则数字输出是没信号的，这和其他声卡完全不同了。要录入模拟信号也颇为麻烦，你需要在WAVE L/R添加一个到Out 1/2（I/O Card）的发送器才会让Line in功能生效，如果用RMAA测试模拟回路，这一步必不可少，这时有个令人疑惑的地方，如果是WAVE L/R直接将信号Send到Out 1/2（I/O Card）的，模拟录入还有什么意义呢？我们拔掉用于模拟IO的线，发现信号无法录入了。Send这个词的意思太过于不明确，让人疑惑，其实发送器（Send）的左右就是打通一条Wave L/R通道到输出端或者输入端的信号流程。

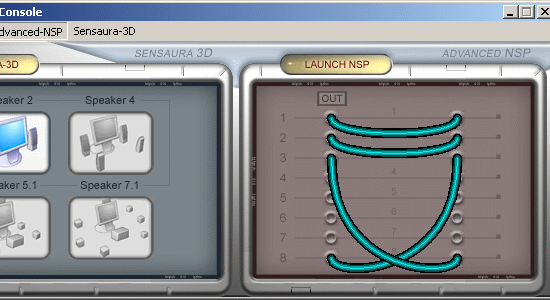

Prodigy 7.1的设置界面

详细不少朋友看过Egosys声卡的设置界面，例如Prodigy 7.1，使用完全图形化的操作方式，要更容易理解和操作。它实现的功能就和E-MU 1212m的发送器（Send）类似。

E-MU ASIO设置界面

Winamp ASIO输出插件设置界面

E-MU1212m支持ASIO2.0，无论是Cubasis VST还是带有ASIO插件得Winamp或者Foobar2000，均工作正常，设置缓存长度为10ms也不会有挂死现象，这已经是很不错的表现了。现在我们来看看E-MU1212m RMAA成绩，模拟回路测试虽然不适合普通声卡的测试，但E-MU1212m是一款录音方面很强悍，正好可以适合RMAA的模拟回路测试模式。

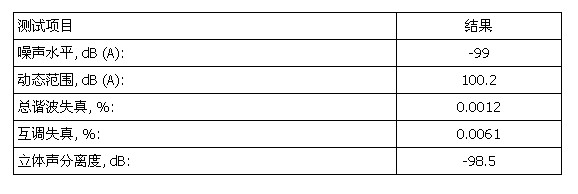

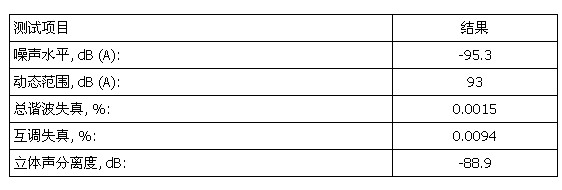

E-MU 1212m模拟输出/模拟输入回路 44.1kHz/16bit的测试环境

再参考参考创新公司顶级娱乐用声卡Audigy2 ZS Platinum Pro的表现。

Audigy2 ZS Platinum Pro前置模拟输出/Line in 1模拟输入回路 44.1kHz/16bit的测试环境

再看一款价格相近的TerraTec DMX 6 Fire 24/96声卡的表现。

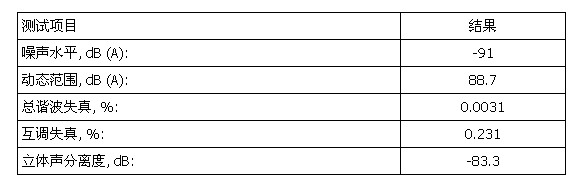

TerraTec DMX 6 Fire 24/96前置模拟输出/Line in 模拟输入回路 44.1kHz/16bit的测试环境

仅仅从测试数据而言，E-MU 1212m优势明显。我们再来测试E-MU 1212m在48kHz/16bit环境的表现。

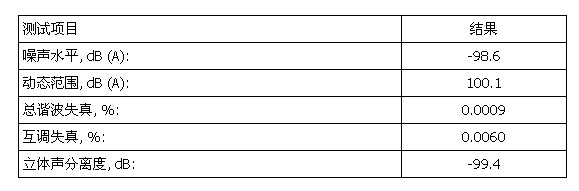

E-MU 1212m模拟输出/模拟输入回路 48kHz/16bit的测试环境

测试结果和44.1kHz下的很相似，甚至频响曲线都几乎一模一样。E-MU 1212m的成绩是令人惊喜的，这是目前我们接触过的声卡当中，模拟回路测试成绩最好的。虽然成绩的好坏不代表E-MU 1212m就很好听，但至少说明了一点，E-MU 1212m的回放或录入音质水平都是一流水准的。

我们尝试使用软件的方法来判断E-MU 1212m的DSP芯片和Audigy2有什么内在联系，但告以失败，不过这也不能说明它们之间真的没有一丝联系。这款声卡售价在2000多元，在专业声卡当中，这是非常廉价的产品了，也就是说，E-MU 1212m是一款性价比极高的产品。在测试当中，我们也遇到几个软件部分的bug，希望创新公司能够及时修正。

播放音乐的时候，可能突然无声，重启播放软件就可恢复，明显的驱动Bug。

玩一些Dircet Sound 2D游戏或者使用Windows Media Player播放视频并使用光纤输出的时候，声音可能突然最大化。

和某些声卡冲突，冲突的症状表现为S/PDIF不可用。

综合而言，此款声卡再次让人领会到了创新公司的不凡实力，我们只想对那些占据专业声卡市场已久的厂商说一声：小心吧！
