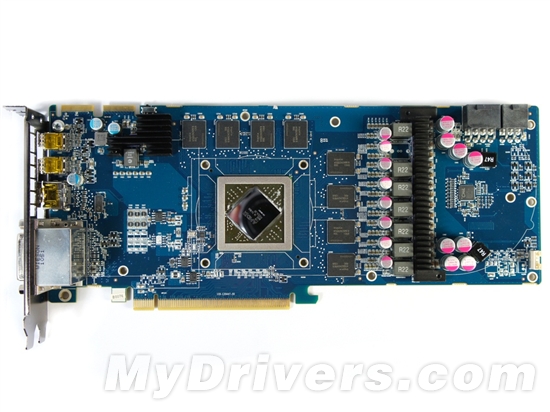

看完PCB后，总觉得相当眼熟，细细想来正式HD 6950毒药版上采用的那张PCB，不仅供电方案完全一致，连大部分元器件都完全相同。稍微有些不同的就是细节方面更为到位，发热量大的MOSFET部分都加装了辅助散热片。不过整体来说就是HD 6950毒药的翻版。

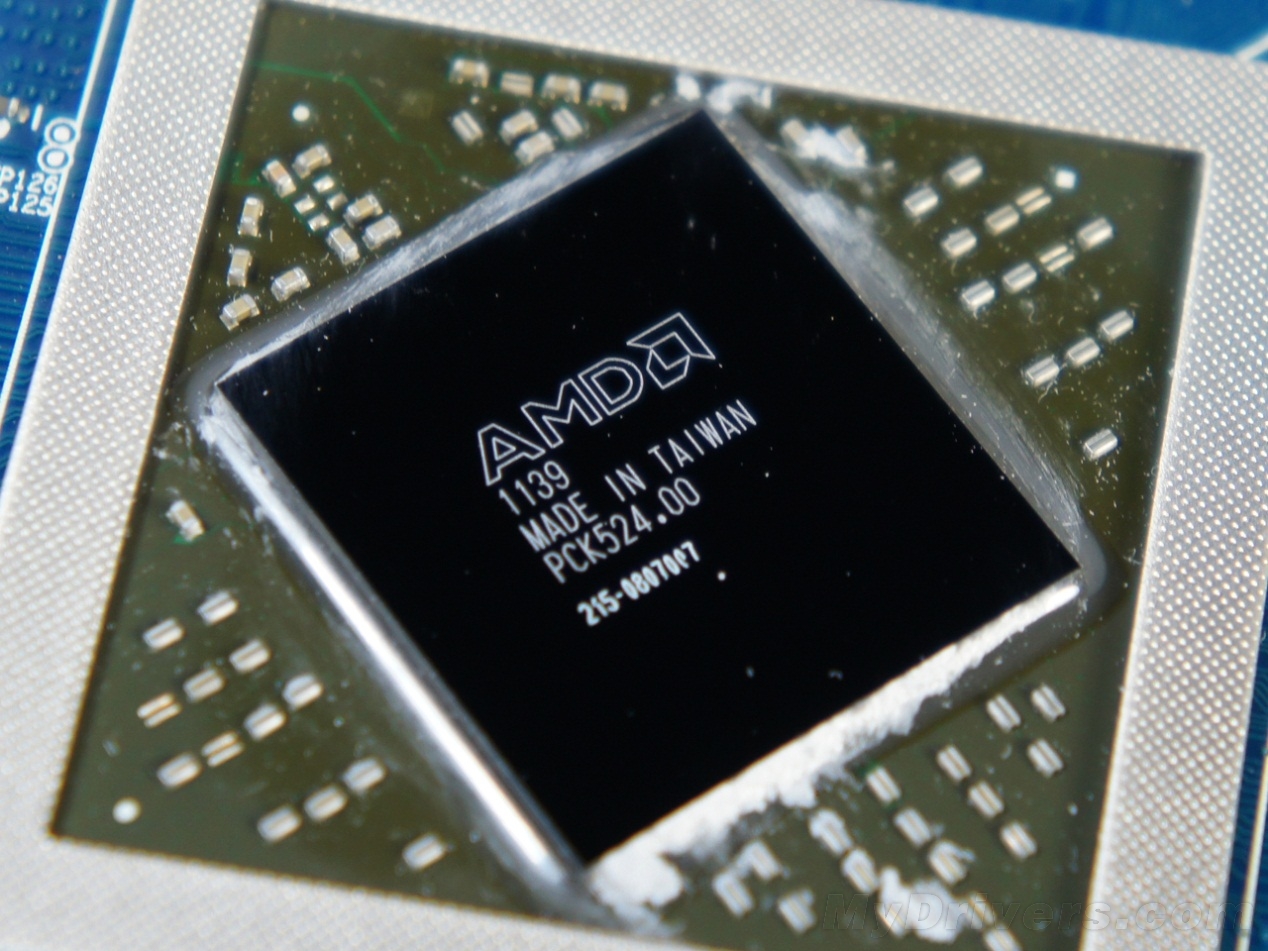

Cayman核心，依然采用台积电40nm工艺，集成26.4亿个晶体管，核心面积389平方毫米，倾斜45度角安置。从产品标识看，这批核心生于2011年第39周，也就是2011年10月份，产自台湾。至于核心频率，依然是公版的880MH。

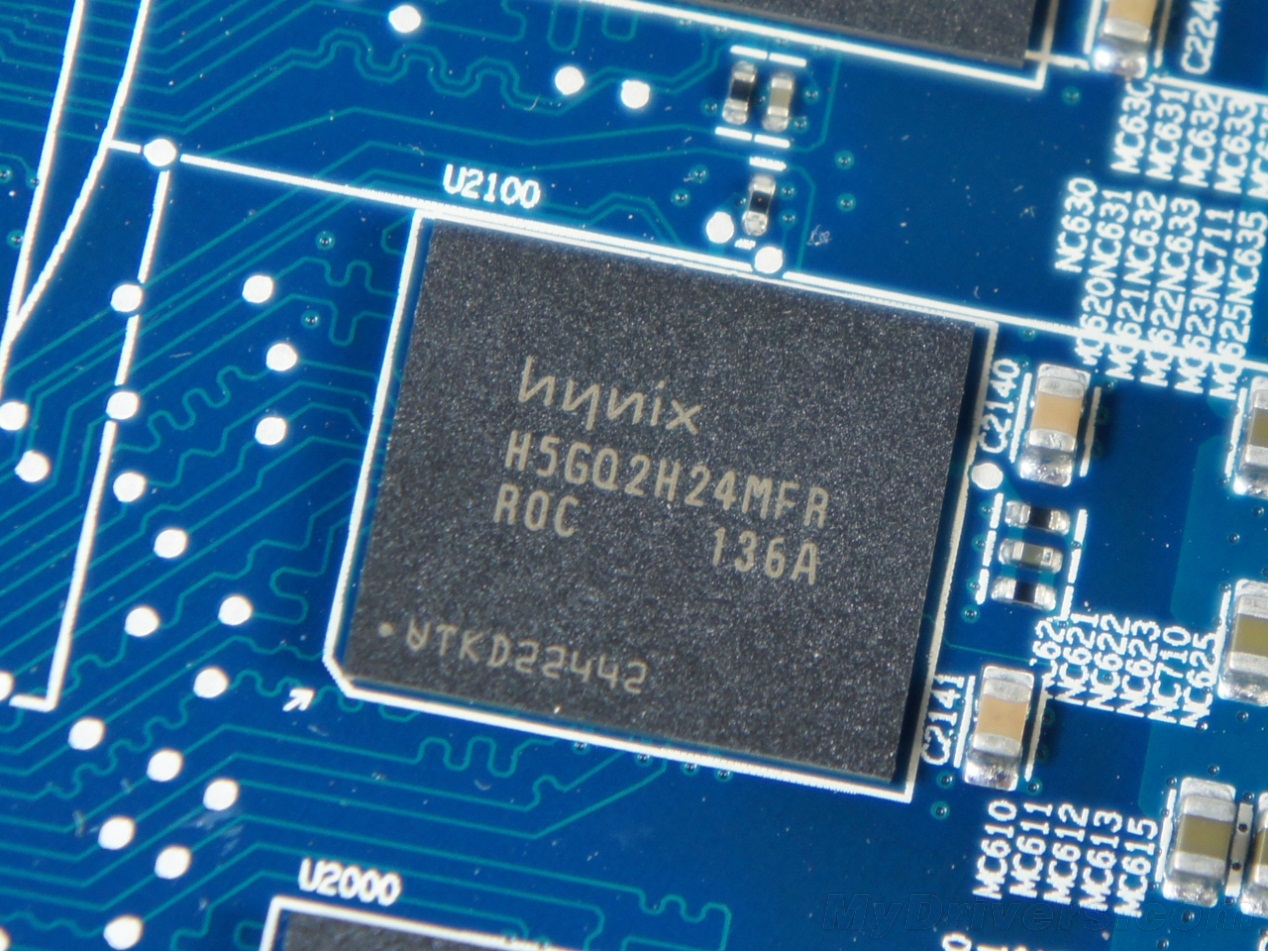

海力士H5GQ2H24MFR-ROC GDDR5显存颗粒，单颗容量达到了256MB，所以只需八颗就构成了256bit/2GB容量的显存规格，RO的后缀表明极限频率可达6000MHz（等效）左右，而这里预设为5500MHz，所以还会有一定的超频空间。

供电部分没有采用公版卡的Volterra数字供电方案，转而采用了CHiL的CHL828G 6相PWM主控。

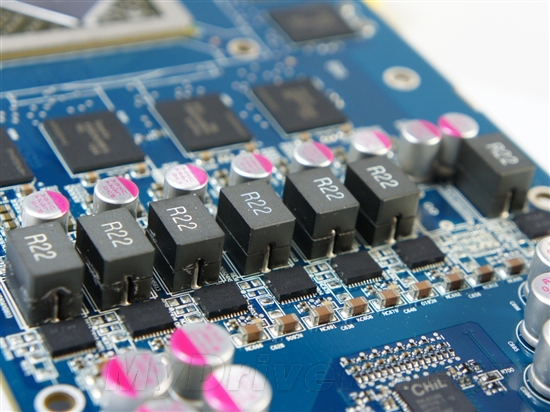

6+1相显存供电，用料方面采用香港万裕ULR固态电容、R22封闭铁氧体电感以及蓝宝黑钻电感，稍有遗憾的就是显存供电空焊了一相。

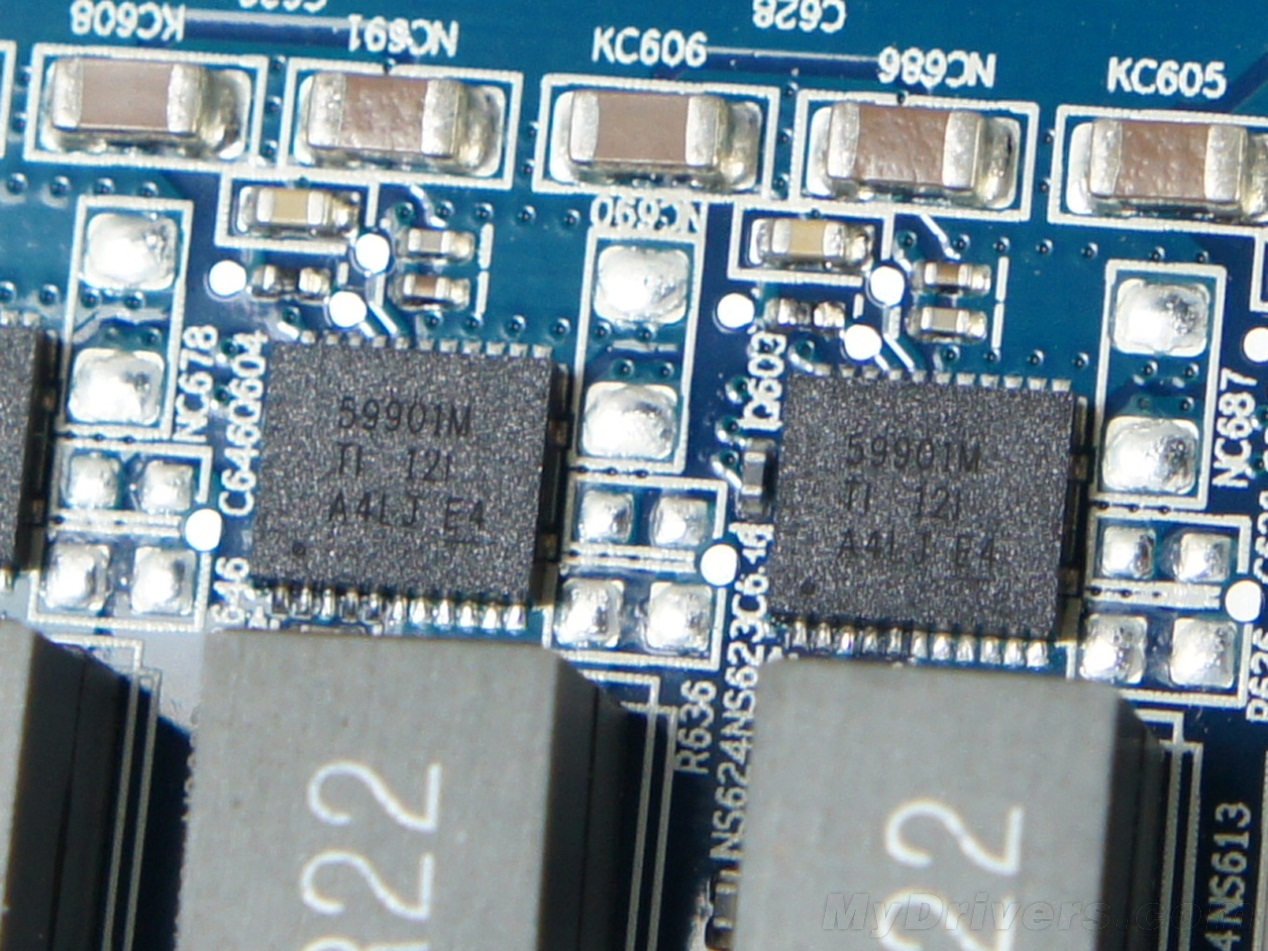

每相供电搭配一颗德州仪器的新型DrMOS芯片，型号为59901M，内置驱动IC以及MOSFET。

1相核心I/O协助供电，VT2628WF芯片搭配49CH10全封闭耦合电感。

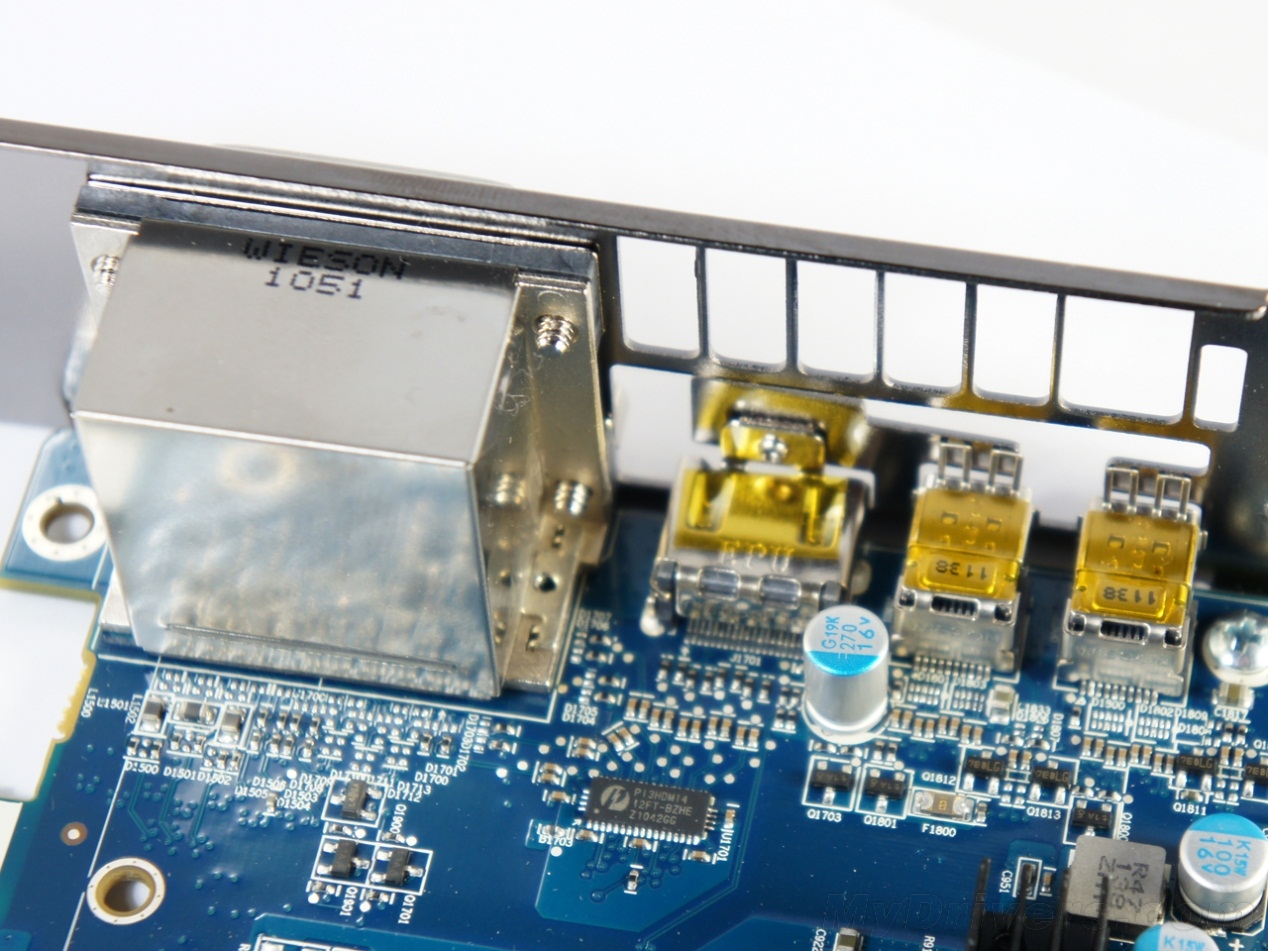

DVI输出接口背面采用金属全封闭处理，保证输出信号更加纯净不受电磁干扰。

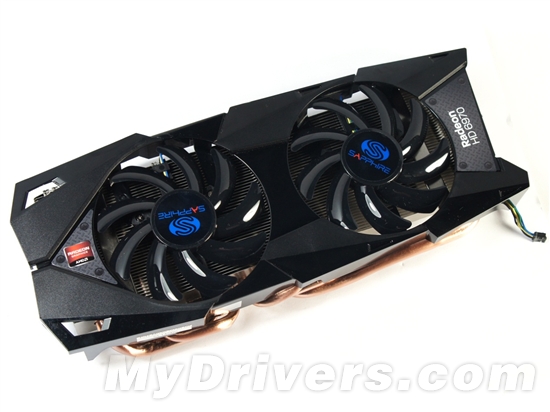

散热方面算是这款HD 6970终结者最大的改进，开放式双风扇的散热设计在蓝宝以往产品中基本上没有见到过。

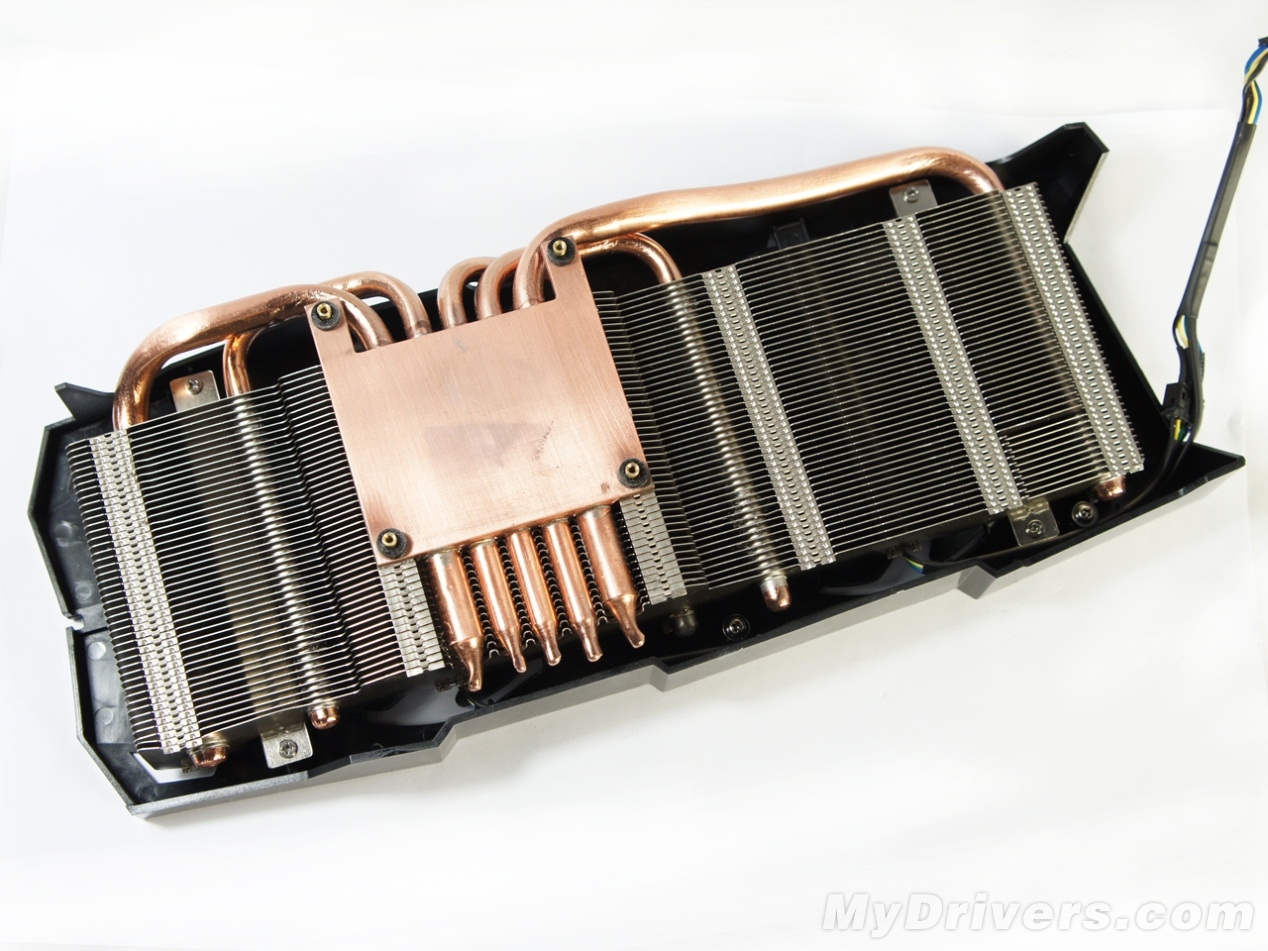

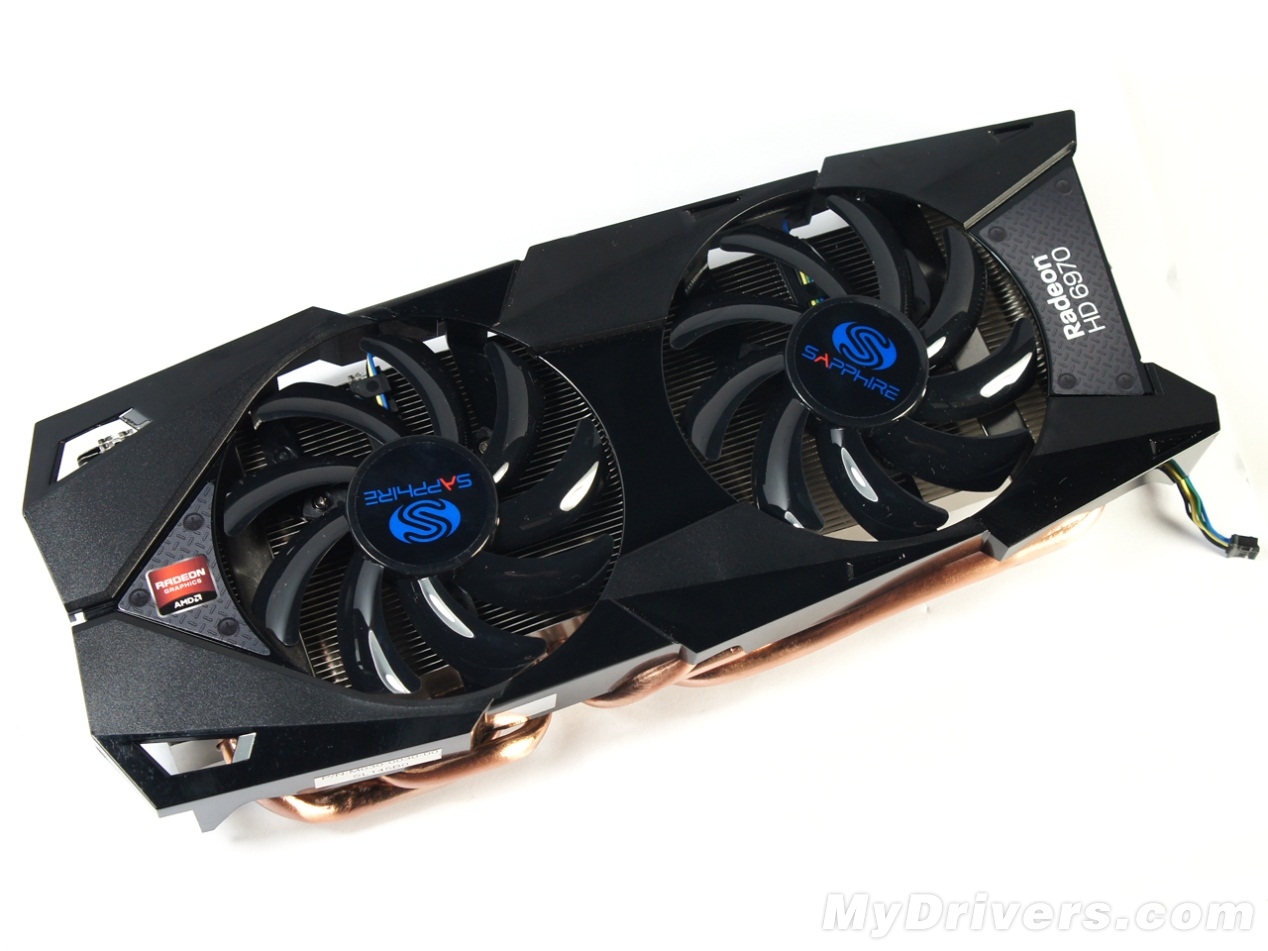

散热器由两个90mm大口径PWM风扇+5根纯铜热管（3根6mm，2根8mm）+大量镀镍散热鳍片构成，整体尺寸较大，散热效果应该不俗。

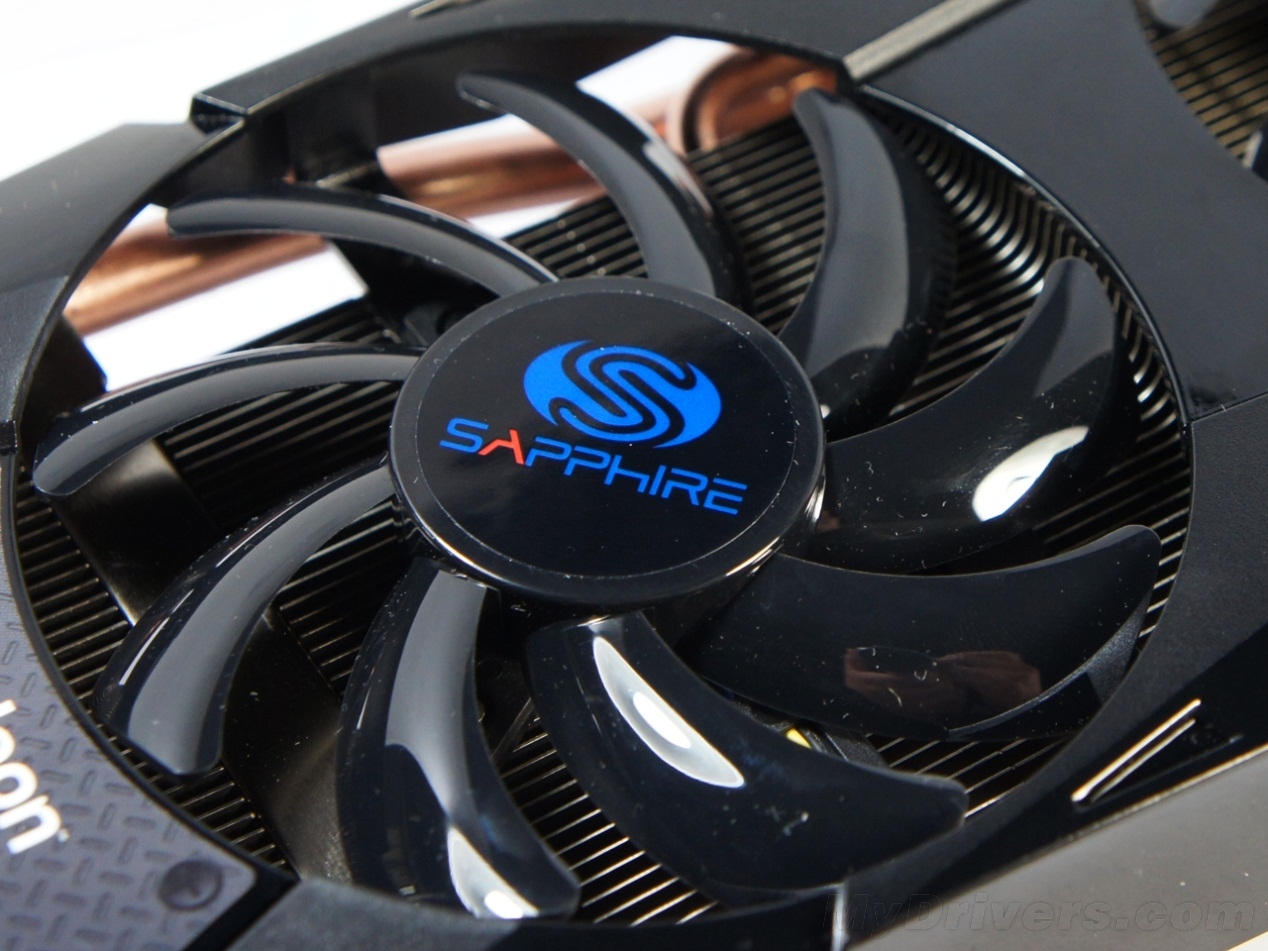

90mm口径风扇，采用4pin供电，支持PWM自动调速，可在散热和静音方面获得平衡。

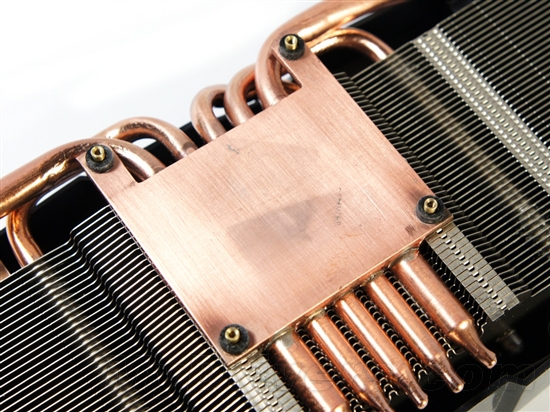

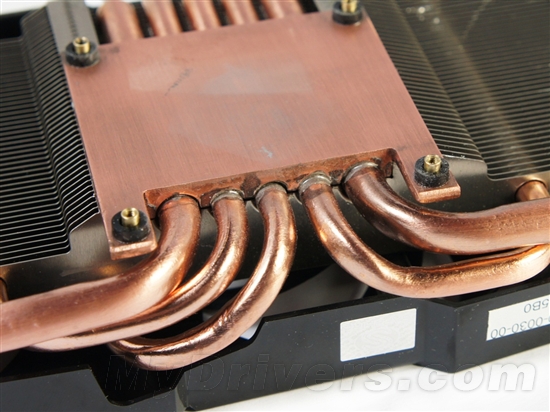

大面积纯铜底座，可将核心散发的热量快速吸收。

5根热管通过焊接的方式与鳍片及底座连接，可以最大化的保证热导效率。

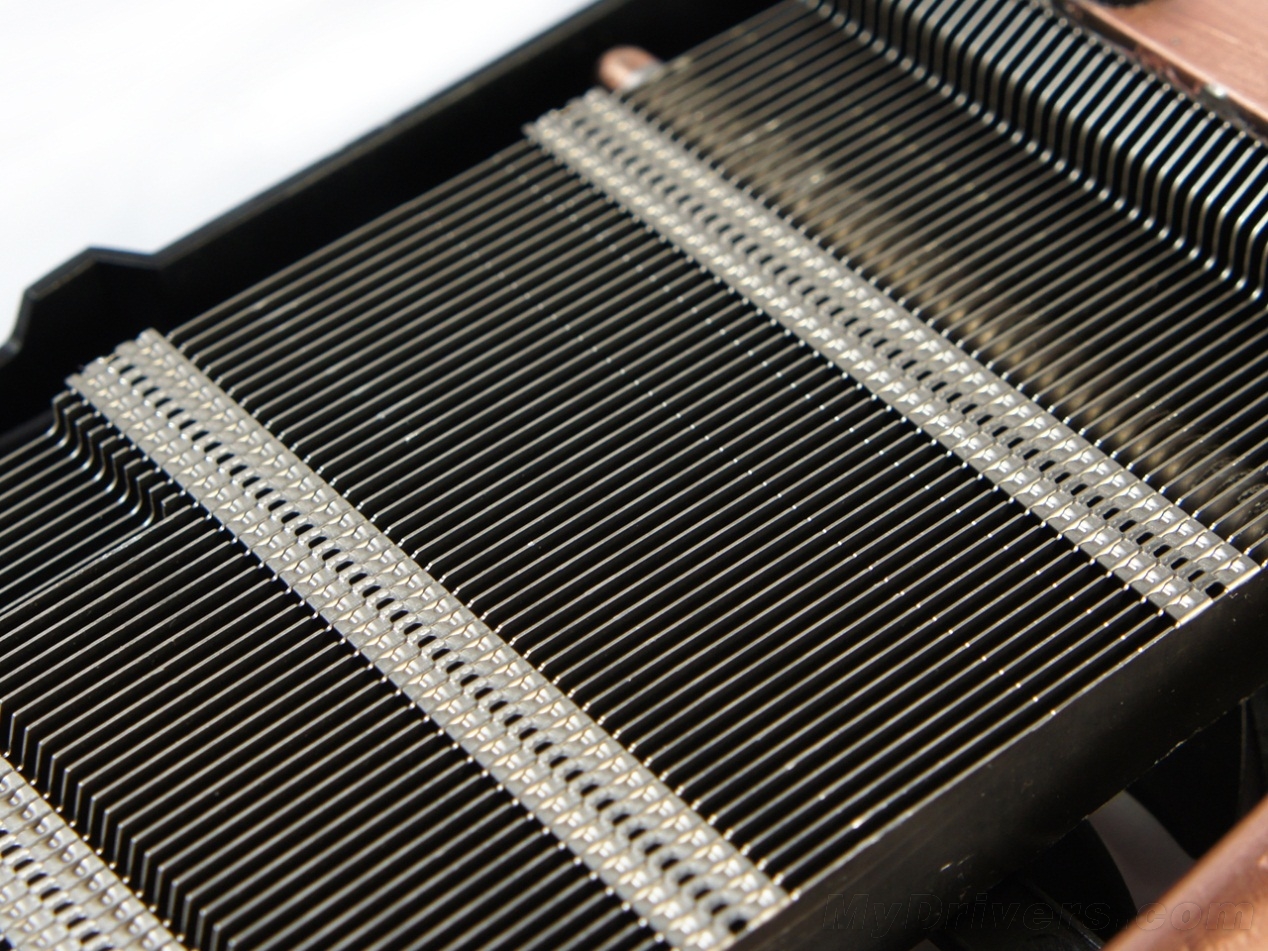

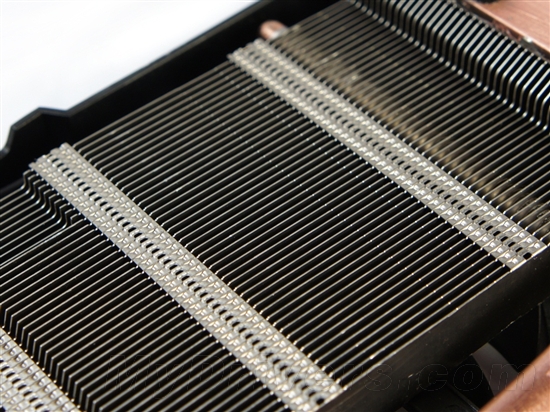

镀镍热管采用扣Fin工艺，做工细腻，排列齐整。
