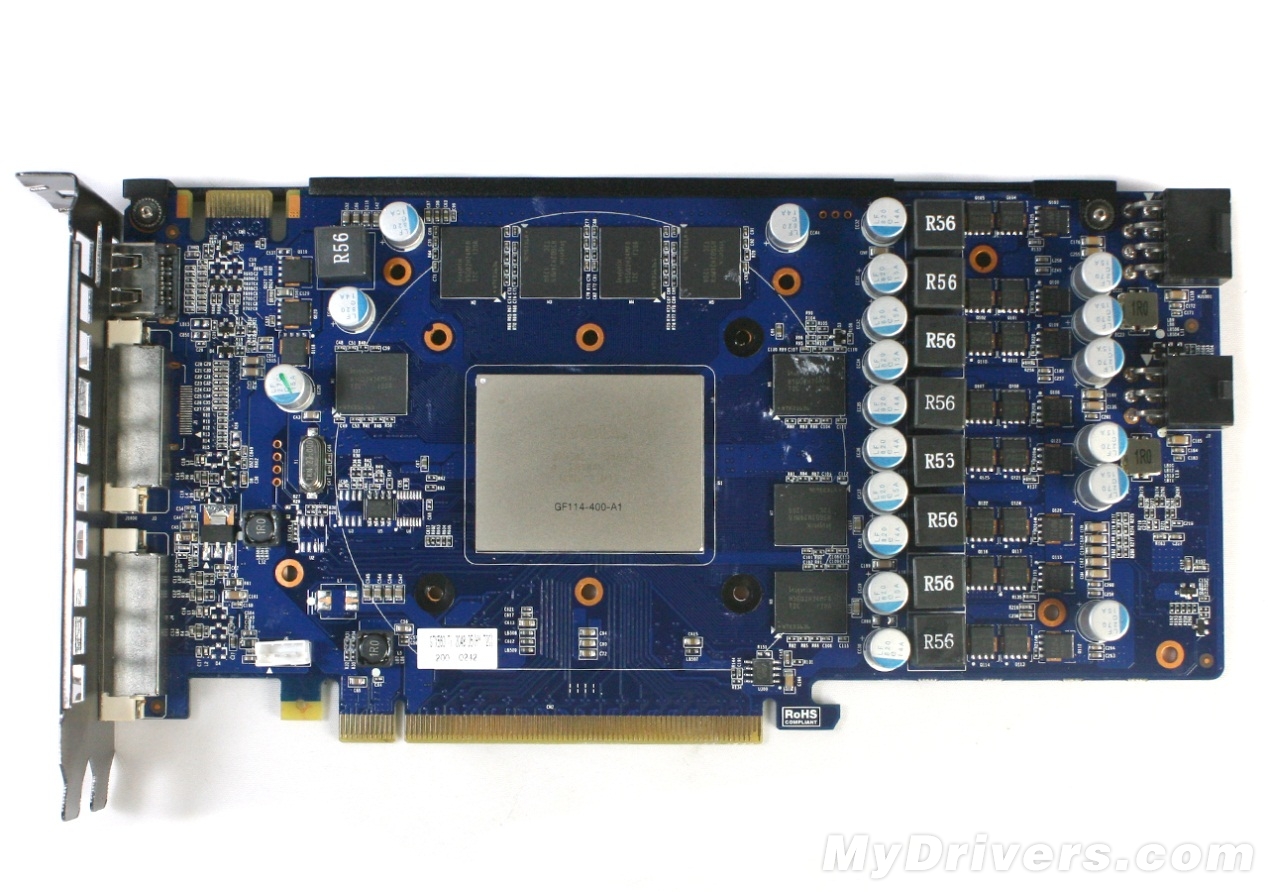

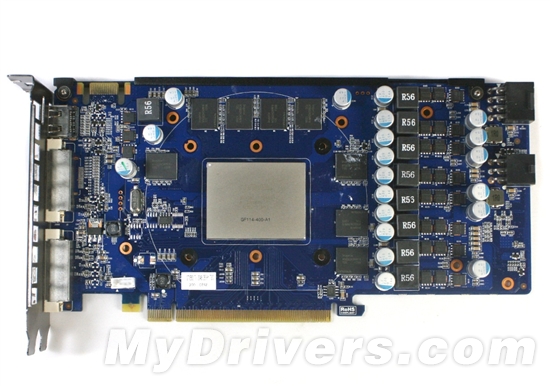

显卡采用的湖蓝色非公版PCB由盈通自行设计，密密麻麻的元器件也从侧面反映出用料不俗。

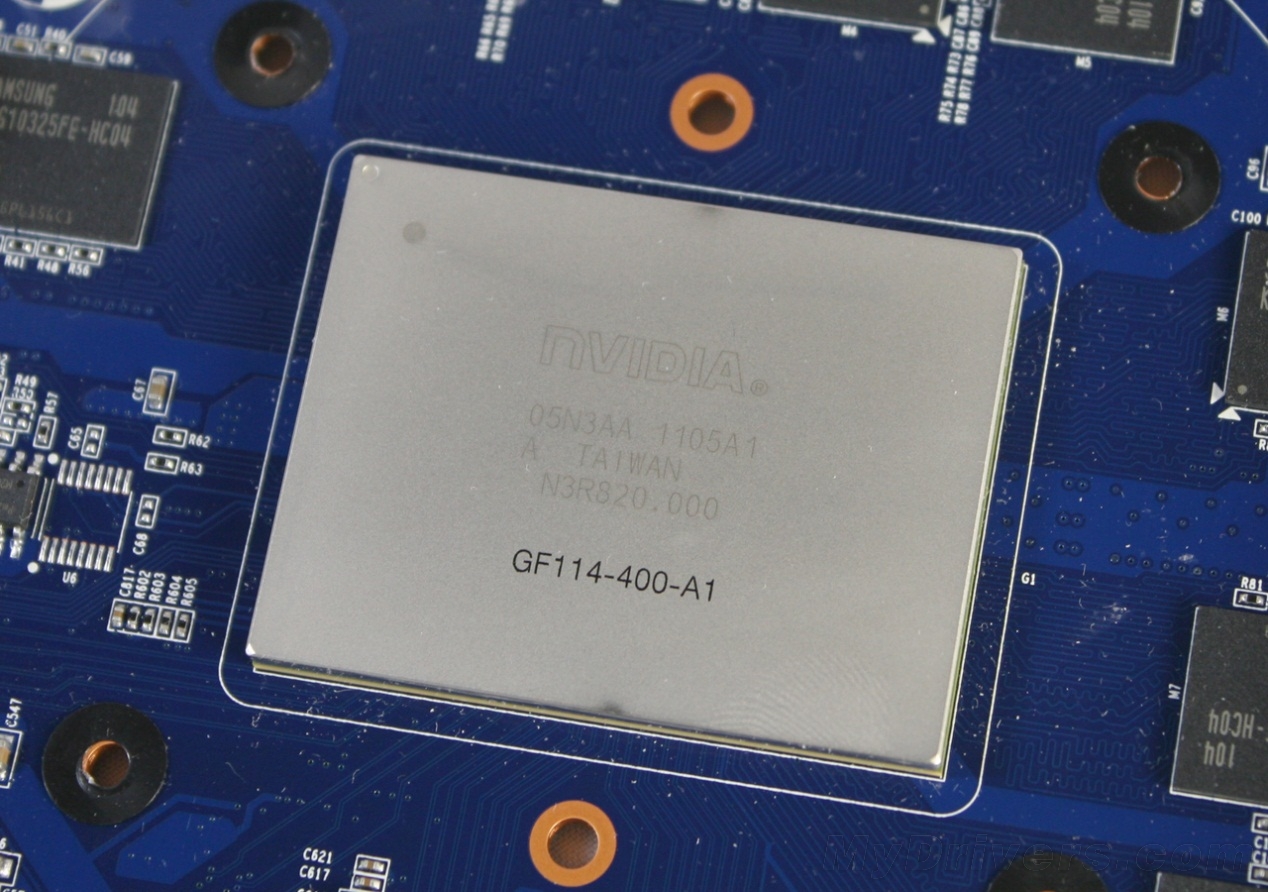

核心特写，40nm的GF114核心。核心内集成19.5亿晶体管，拥有384个CUDA核心，64个纹理单元，32个光栅单元。

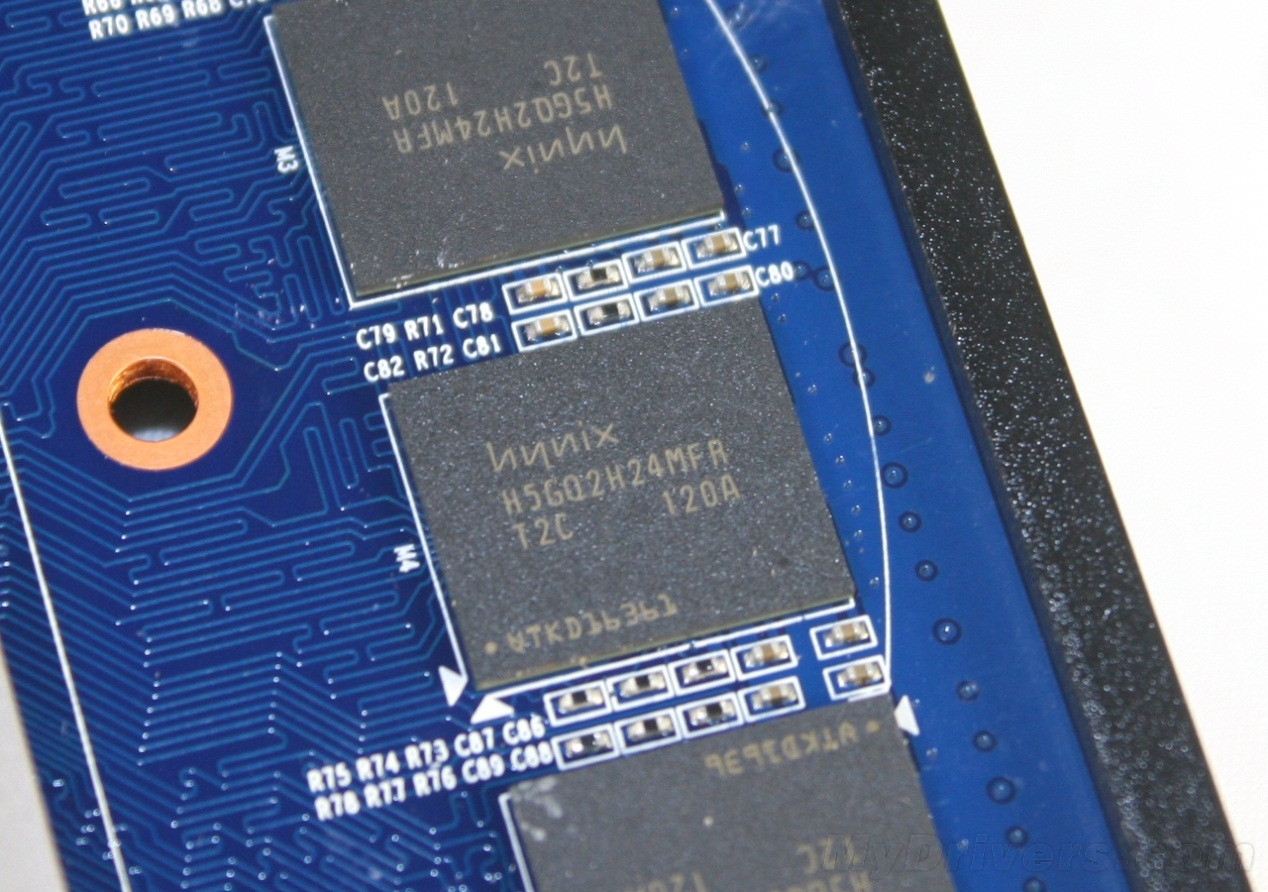

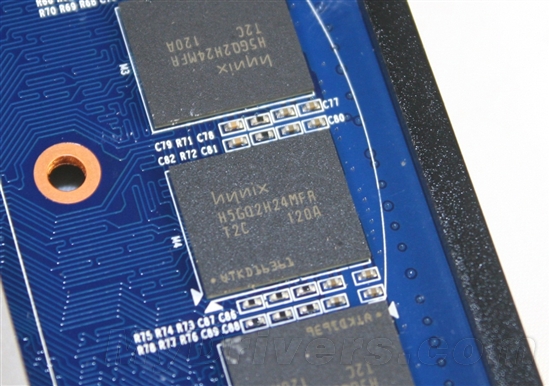

海力士0.4ns GDDR5显存颗粒，单颗规格为64M/32bit，PCB正面8颗共同组成2GB/256bit的显存规格。

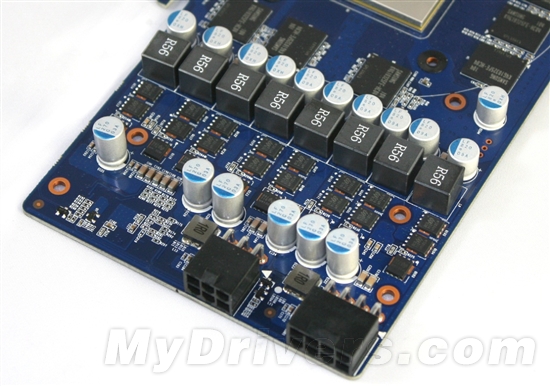

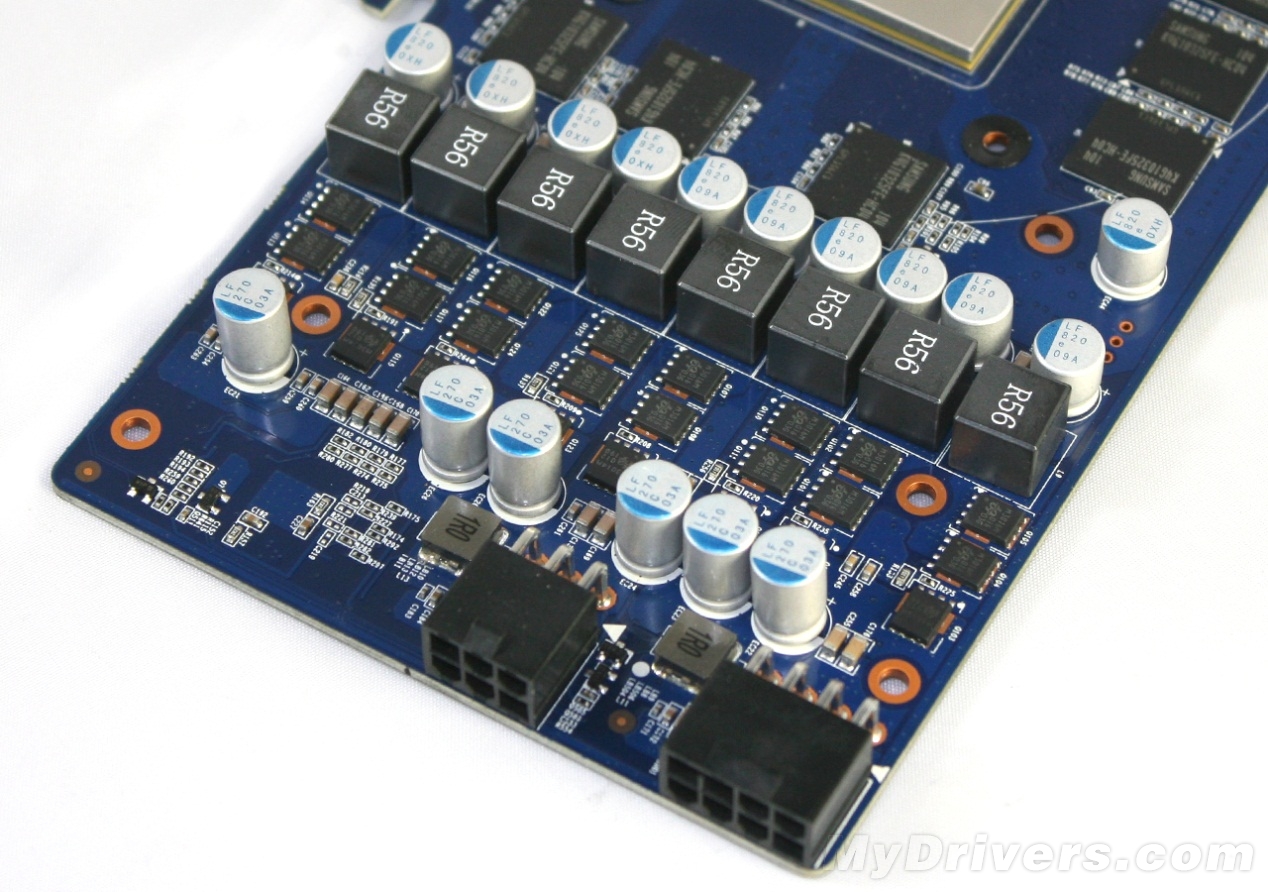

核心供电采用了8相，每相供电搭配三颗uPI出品的SO-8封装的MOSFET，上桥为M3014H，下桥是两个M3016H。滤波电容来自日本尼基康的LF系列固态电容，电感则是清一色的R56全封闭式。另外，我们注意到，显卡采用了6+8pin供电接口，也是为了保证核心供电充足。

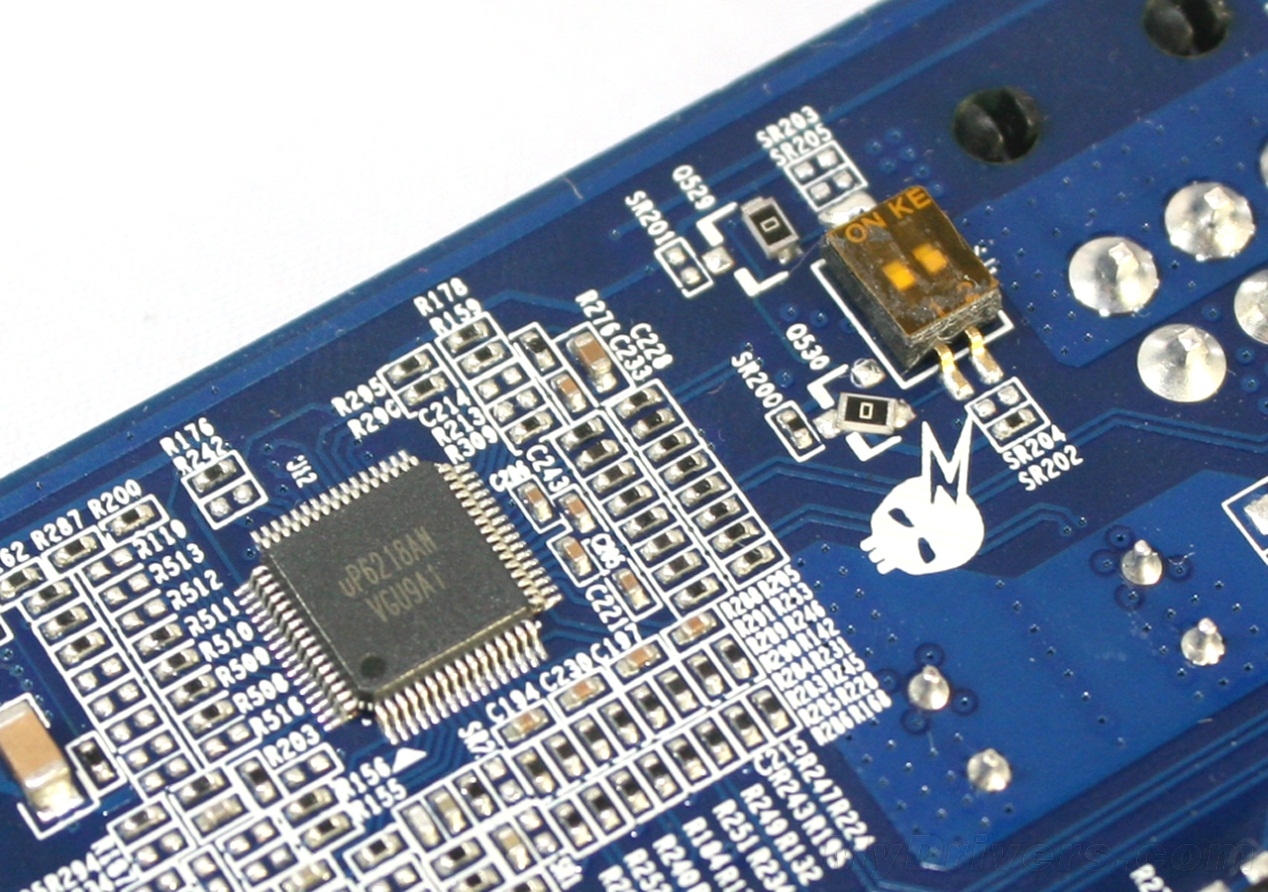

核心供电主控芯片为uPI uP6218 PWM，最高支持8相供电，普遍勇于两千元级别顶级主板上，支持最新的英特尔VRM11。由于这款芯片没有内置驱动IC，所以PCB背面采用了外置Driver式驱动，每颗uP6202芯片独立驱动2相供电，相比传统内置设计温度更低，驱动更精确。

为了让玩家尽可能地挖掘显卡的超频潜力，满足极限超频用户的需求，盈通还特别设计了电压调节开关，具有两个调节拨片和四相电压设置：A、 1.175V 拨片1在 “1 位置”，拨片2在“2 位置” 。（两个拨片都在底部）；B、 1.200V 拨片1在“ON位置”，拨片2在“2 位置” 。（拨片1拨上去）；C、 1.225V 拨片 1 在“1 位置” ，拨片 2 在“ON 位置” （拨片 2 拨上去）；D、 1.250V 拨片 1 在“ON 位置” ，拨片 2 在“ON 位置” （两个拨片全部拨上去）。

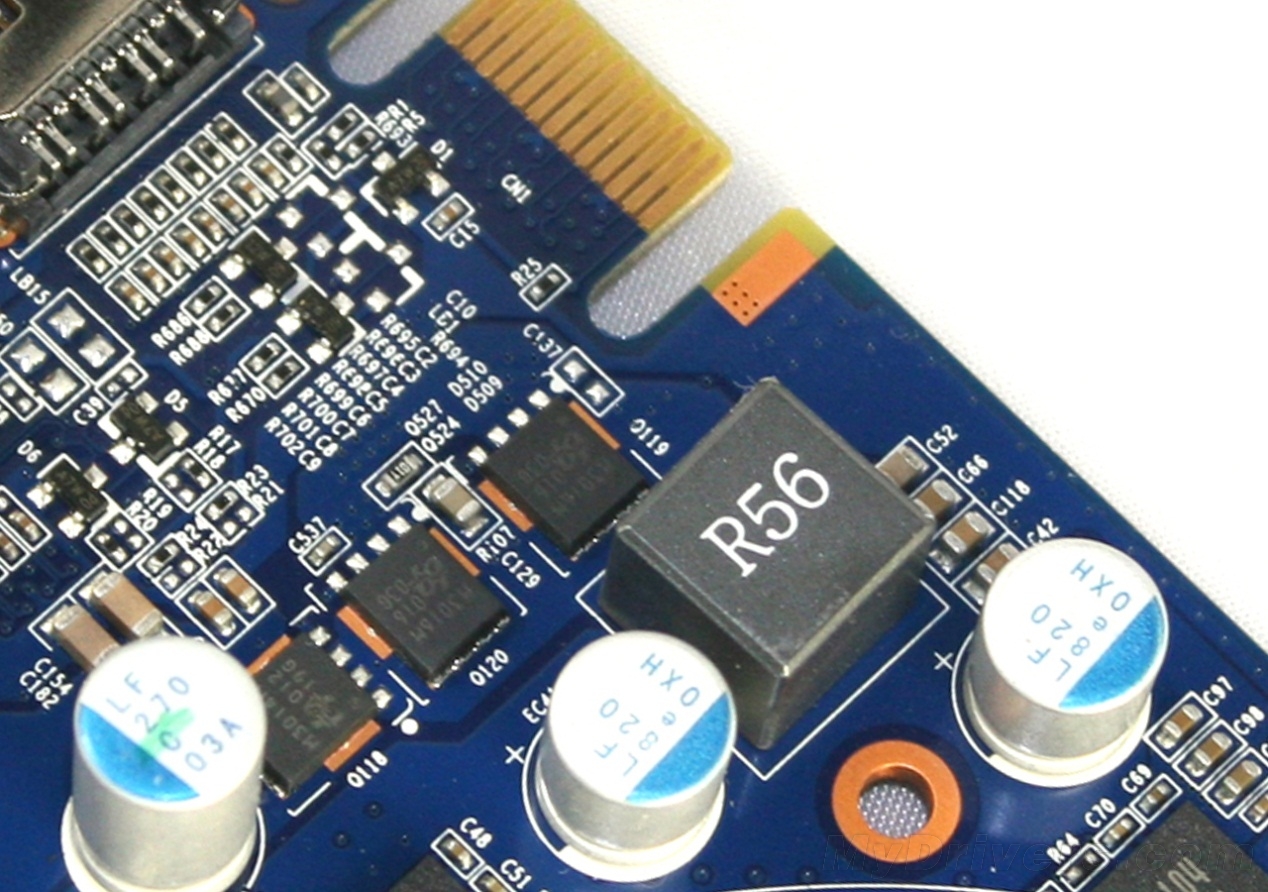

显存一相供电，与核心供电一样搭配SO-8封装的MOSFET，上桥为为M3014H，下桥是两个M3016H，电容也是日本尼基康的LF系列。

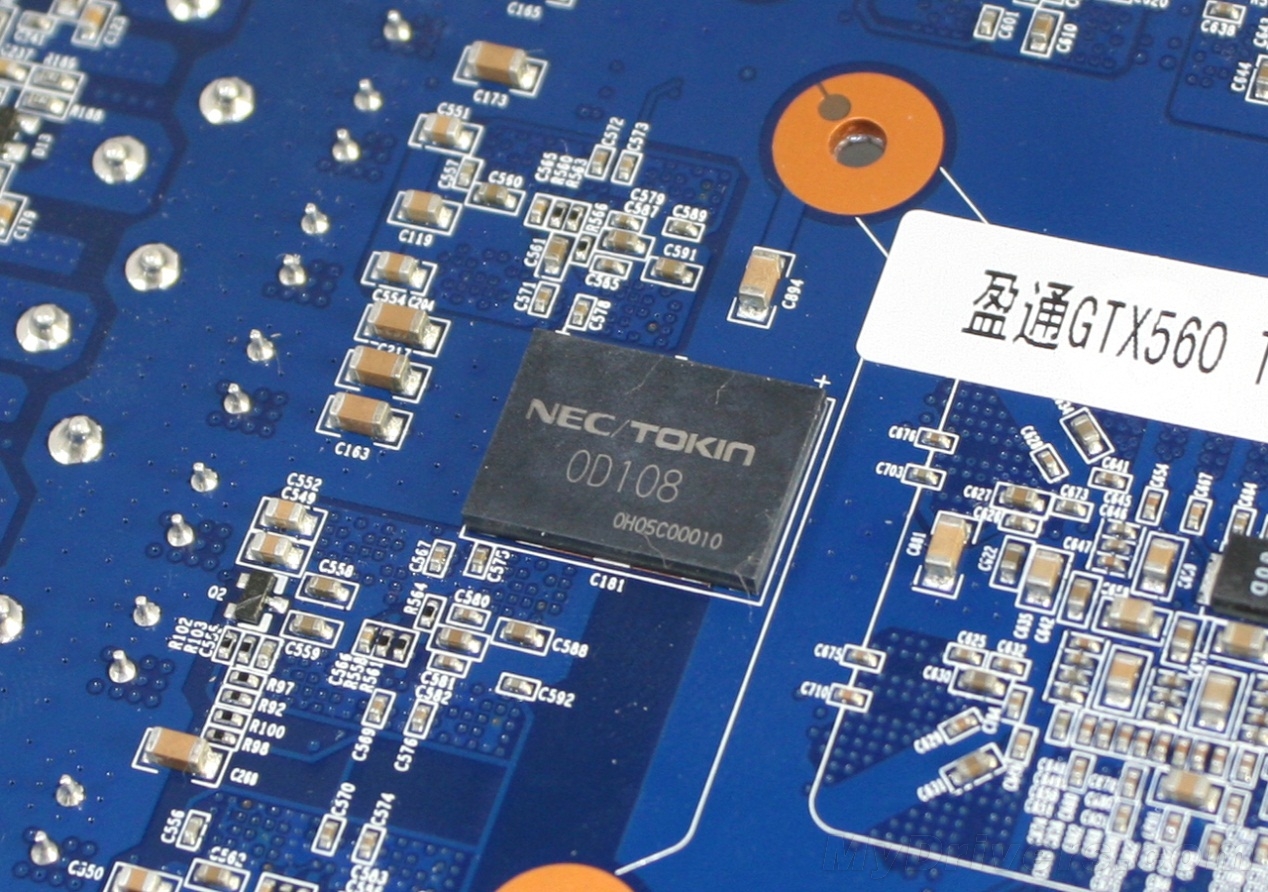

背面PCB的两颗Proadlizer去耦电容。在显卡运行过程中，供电部分的电感、电阻等都会有相应的供电噪声存在，这种噪声会影响电流的稳定性。从另一方面来讲，也就是就是纹波电压，是指输出直流电压中含有的工频交流成分。高频工作的GPU对这种纹波电压非常敏感，所以配备去耦电容后，纹波电压得到有效降低，更大程度地保证供电的纯净稳定。

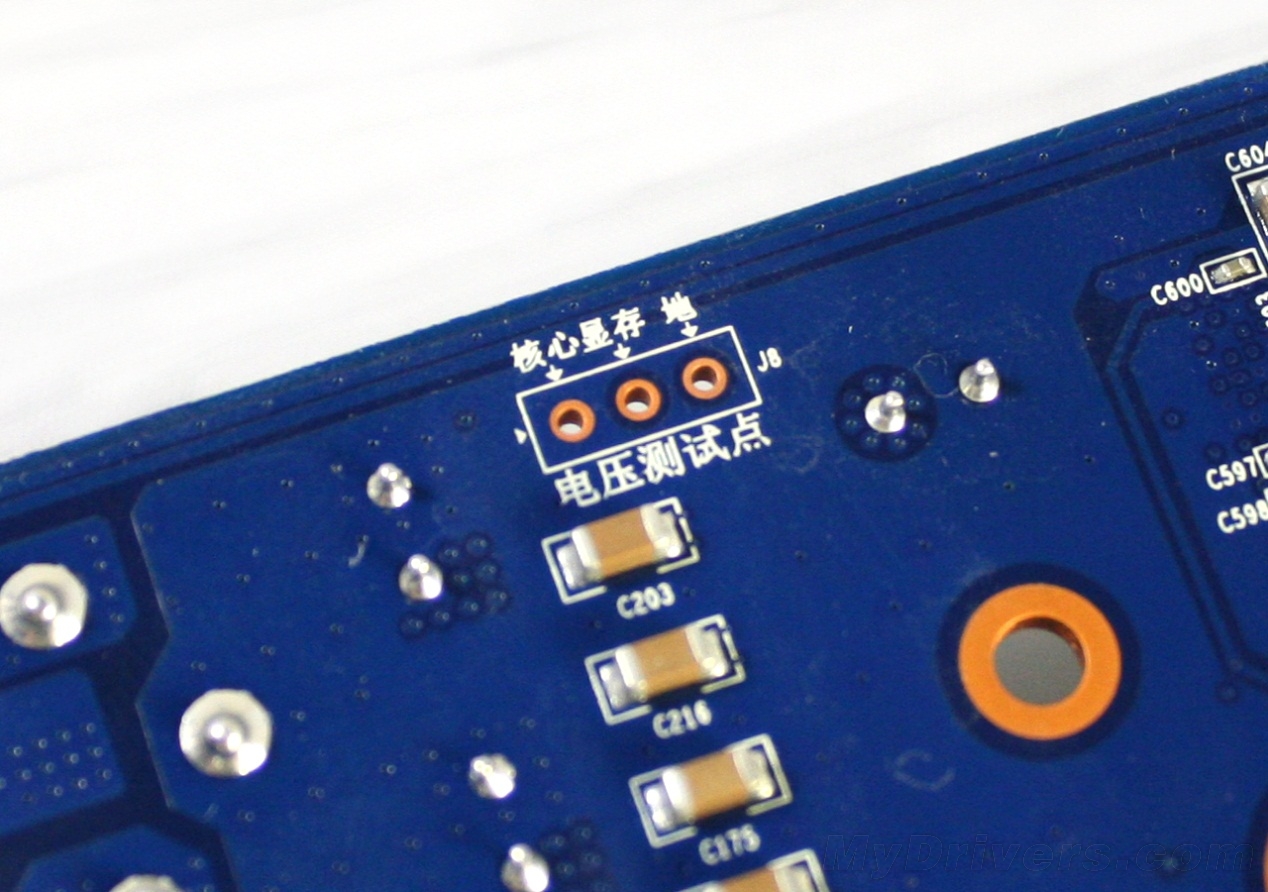

除了电压调节开关之外，盈通还在显卡PCB顶部设计了电压测量点，方便超频玩家实时监控显卡各部分的电压。为了照顾国内用户，盈通还非常人性化的将标识进行了汉化，从左至右分别为：核心、显存以及接地点，玩家可使用万用表测量显卡当前的实时电压。
