迎合APU 七彩虹发布速能AE50主板

今年三月初，纷纷扰扰传闻数月的Fusion APU融合加速处理器终于来到广大玩家面前。与对手Intel之前的Core i3/i5处理器（Westmere）的CPU+GPU的“胶水”整合方法不同，APU是将GPU图形核心、UVD视频解码器、IMC内存控制器、PCI-E控制器等等众多模块融合进入CPU处理器、组成原生单一芯片、兼任处理器/北桥/显卡三大角色的同时，实现CPU、GPU之间的协作运算和加速，并在未来实现底层硬件架构的统一。如此以来，以往传统的整合主板集成显示芯片的概念被彻底革新，新一代的APU平台主板将集成融合处理器，无论实际性能还是成本控制相比以往的低端桌面平台都有了不小改善。

经历了三个月的市场历练，作为APU首批超低功耗代表的Brazos平台已经如雨后春笋般的涌现出来，而关注度最高的当属集成Brazos E-350处理器+ Hudson D1芯片组的主板套装，其主打方向就是追求低功耗而又对显示性能、日常处理以及高清播放有一定要求的入门桌面以及HTPC用户。它的出现一改往日低端桌面平台性能鸡肋、应用有限的尴尬局面，可谓广大入门用户的福音，消费者只需几百元就能购买到拥有处理、显卡和主板的套装，这也就不奇怪为何几乎所有主板厂商都在大力宣传并且极力推行这套平台了。

七彩虹速能AE50 V14

在“趋之若鹜”的众多厂商中，国内板卡大厂七彩虹主板产品线新增了“速能”系列，并且同步发布了第一款Brazos APU小板，型号为速能AE50 V14。主板同样采用Brazos E-350处理器+ Hudson D1芯片组，融合Radeon HD 6310显卡，支持DX11特效，并采用了零噪音完全被动散热设计，699元的售价达到市场最低。日前，这款主板就来到驱动之家评测室，我们也对其了实际测试，究竟各方面表现如何呢？

七彩虹速能AE50 V14主板赏析（一）

七彩虹速能AE50 V14依然采用了七彩虹传统的红黑配色，Micro-ATX版型设计，比Mini-ITX主板稍大一些，但比全尺寸ATX要小了很多，所以非常适合HTPC用户搭配小型机箱使用。主板上集成了E-350 APU处理器和Hudson D1芯片组，基本就算是一套准系统，只要插上电源、内存、硬盘和显示器就能工作了。

和许多APU主板不同，七彩虹速能AE50 V14最大的特色就是完全被动式散热设计，硕大的矩阵式散热片完全照顾到E-350处理器和Hudson D1芯片组，没有了风扇，工作噪音基本为零，至于散热效果还需实际测试。

主板背面比较简单，基本上没什么元器件，除了主板型号标签就是固定散热片的螺丝了。

Brazos E-350处理器热设计功耗仅为18瓦，而搭配的Hudson D1热设计功耗也不过6W，整个平台功耗相当低，所以对供电要求也比较简单。主板仅采用了2相供电设计就能完全满足。不过用料方面却不含糊，全板富士通高品质固态电容以及全封闭电感，大大保证了主板运行的稳定性。

紧贴着散热片下方，主板提供了两条DDR3内存插槽以及24pin供电接口，内存插槽支持DDR 3 1066 /1333(O.C.)MHz内存规格，最高扩展容量为8GB，不过不支持双通道。

虽然主板面积有限，主板还是提供了三条扩展插槽，分别为PCI-E x16（受限于芯片组，实际带宽仅有x4，不过不影响低端独显使用）、PCI x1以及PCI，满足新老用户日常扩展不成问题。

4pin辅助供电接口。

由于Hudson D1芯片组仅支持SATA 3Gbps（Hudson M1支持SATA 6Gbps），所以主板配备了六个SATA 3Gbps接口，下方是PWR_LED、RWR_SW、HDD_LED 、RESET等插针。

输出接口比较完备，除了完整的VGA+DVI+HDMI视频输出组合，还分别提供了4个USB 2.0接口、一个PS/2键鼠接口、以及RJ-45千兆网络接口以及5.1声道音频接口。

七彩虹速能AE50 V14主板赏析（二）

散热片采用阵列式切割，更利于空气流动，散热鳍片采用了阳极化铝，增加散热效果。

散热器与CPU以及芯片组最大面积接触，以保证更快的散热效率。

AMD E-350 APU处理器，双核心，主频1.6GHz，1MB二级缓存，内部集成Radeon HD 6310显示核心，拥有80个流处理器，频率500MHz，支持DX11特效。

Hudson D1芯片组，单芯片设计，基本相当于原来的南桥。通过PCI-E 2.0 x4 UMI高速总线与处理器相连，集成四条PCI-E 2.0 x1 GPP通道、PCI 33MHz总线控制器、时钟发生器，支持14个USB 2.0、2个USB 1.1、6个SATA 3Gbps接口，但没有USB 3.0（需要等到Hudson D3），也没有RAID、基于FIS的切换机制、GbE MAC千兆以太网控制器。

Realtek ALC 661集成声卡芯片，支持5.1声道音频输出。

Realtek RTL811E集成网卡，符合PCI-E 1.0a标准规范，支持10M/100M/1000M。

联阳半导体出品的IT8758BE硬件监控芯片。

U-TRON 1115A千兆网络滤波芯片。

七彩虹速能AE50 V14主板BIOS简介

主板BIOS方面比较简单，而且没有提供任何超频选项，也就是说无论是E-350处理器还是集成HD 6310显卡都只能在默认频率下运行。虽然对于用户来说可玩性降低，但却能更好的保证平台运行的稳定性，延长使用寿命。对了，别忘了主板采用的是完全被动散热！

BIOS主界面

高级选项

独显/集显选择

集显选项

处理器选项

本次测试平台配置及说明

具体测试平台配置如下：

软硬件安装完成以后，正确的测试方法是：开机进入到桌面上以后，待系统准备就绪后，才开始运行测试（关闭UAC、屏幕保护程序、系统还原、自动更新等对测试得分有干扰的系统任务）。所有测试项目都运行三遍，在测试成绩稳定、可靠的情况下，我们以其中最好的一次成绩为准。

处理器信息

内存信息

主板信息

显卡信息（GPU-Z识别尚不到位）

整机性能/CPU/内存测试

整机性能测试：

PCMark 7包含七个不同的测试环节，由总共25个独立工作负载组成，涵盖了存储、计算、图像与视频处理、网络浏览、游戏等PC日常应用的方方面面。随着固态硬盘、上网本和平板机等新设备、新技术的出现和普及，PCMark 7也针对它们进行了专门优化，照样可以很好地衡量它们的整体性能水平。测试结果如下：

由于定位较低，所以整套平台性能算不上很强，1311的PC Mark 7得分还算说得过去，对付日常的办公处理以及影音娱乐不成问题。

CPU渲染性能测试：

Cinebench也是很有说服力的一个测试软件，最新的是R11.5版，最高支持16个处理器核心。Cinebench使用的是针对电影电视行业开发的Cinema 4D特效软件引擎，在CPU测试场景中，将会纯粹使用CPU渲染一张高精度的3D场景画面，依次检测CPU的渲染能力，反映出CPU在工作站设计软件上的性能表现。测试结果如下：

无奈规格所限，E-350处理器仅得到到0.62分，仅相当于X2 255的三分之一左右。不过对于入门APU处理器，我们也不能要求太高。

CPU解压缩性能测试：

相比于国内更流行的WinRAR，7-Zip是一款号称有着现今最高压缩比的压缩软件，比普通ZIP文件高30-50%，可把ZIP文件再压缩2-10%，而且它不仅支持独有的7z文件格式，也支持各种其它压缩文件格式，包括ZIP、RAR、CAB、GZIP、BZIP2、TAR等等。测试结果如下：

解压缩方面E-350表现也是一般，还是要说对于它我们不能奢求过多。

内存带宽测试：

AIDA64 Extreme Edition 是一款非常强大的系统检测软件，它可以详细的显示出PC平台软硬件的详尽型号、规格，以及CPU、主板等传感器的温度，特别是在当你对系统配置不太了解的时候。它还能用于系统测试，并通过内存读写速度测试反映出CPU集成的内存控制器性能。测试结果如下：

内存读、写、复制速度分别为3620MB/s、2782MB/s、4852MB/s，基本上发挥了DDR3内存的正常水平。

DX10/DX11理论性能测试

DX10理论性能测试：

3DMark Vantage能全面支持多核心处理器、发挥多路显卡的优势，能在当前和未来一段时间内满足PC系统游戏性能测试的需求。它包括两个图形测试项目、两个处理器测试项目、六个特性测试项目。借助于DX10 API的新技术和高效能，它为玩家带来了一场绚丽逼真的视觉特效盛宴。并且，3Dmark Vantage还特别加入了对人工智能(AI)和物理加速的专门测试。作为业界采用最多的DX10综合性基准测试工具，3DMark Vantage必不可少。

3DMark Vantage中，DX10、SM4.0、物理加速这些新技术第一次得以展现得淋漓尽致，3DMark Vantage还为我们带来了很多新颖的东西，它把测试结果按照画质等级预设划分成了入门级（Entry，E）、性能级（Performance，P）、高端级（High，H）、极限级（Extreme，X）四类，测试必须严格运行在这四套预设模式下；测试结果得分表达方式也改成了字母加数字的组合形式，从而更细致地反映系统性能等级，可以更对位、更公平地进行比较，省去了很多对测试结果再进行说明的麻烦。在本次的测试中，入门级（Entry，E）进行测试，结果如下：

从本质上来讲，E-350集成的Radeon HD 6310基本上就算是上代桌面级的Radeon HD 5450，不过没有独立显存，所以3773的E级得分还算不错。

DX11理论性能测试：

3DMark 11是Futuremark在DX11显卡全面上市一年之后才推出的DX11显卡性能测试工具。3DMark 11基于原生DX11引擎，全面使用DX11 API的所有新特性，包括曲面细分、计算着色器、多线程。3DMark 11继承并改良了3DMark Vantage的统计方式，尤其是去掉了较少用户使用的高端级(H)，其他三种也有了新的变化：

－ 极限级(X)：分辨率固定为全高清的1080p 1920×1080，支持极高负载，适用于高端游戏PC，尤其是Radeon HD 5970、GeForce GTX 580这种顶级显卡，并且按照设计在未来几年内也不会辱没“显卡杀手”的荣誉。

－ 性能级(P)：分辨率固定为高清的720p 1280×720，支持中等级别负载，适用于绝大多数主流游戏PC，比如Radeon HD 5770、GeForce GTX 460之类的显卡，不过发布初期仍然需要高端卡才能跑出流畅的帧率。很显然，这个级别在今后将依然是我们最常见的评定标准。

－ 入门级(E)：分辨率固定为标清的1024×600，支持低负载，适用于大多数笔记本和上网本，特别是集成显卡。

本次测试选用入门级(E)进行测试，结果如下：

3DMark 11要求更高，入门级仅得到478分，也预示着虽然Radeon HD 6310支持DX11，但DX11游戏基本就不用想了。所以接下来的测试还是以主流的DX9/10游戏为主。

DX9/DX10游戏性能测试

DX9游戏性能测试：《街头霸王4》

在期待已久之后，Capcom公司的格斗游戏名作《街头霸王》系列的最新续作《街头霸王4》终于向玩家们显露出他的真实面貌。本作中，游戏中的角色是3D多边形建模的，而战斗形式则依然是玩家们所熟悉的2D风格，游戏画面的表现效果相当惊人。

PC版除了支持高解析度画面输出之外，还为玩家提供了画面渲染风格选择的功能，除与家用机版一样的“普通”模式外，还有“水彩”、“海报”和“烟灰墨”这三种追加的渲染风格。玩家在游戏的设定选项中，可以根据自己的喜好对显示效果进行调解。

测试选项：1024x768分辨率，中等画质。

测试工具：官方benchmark。

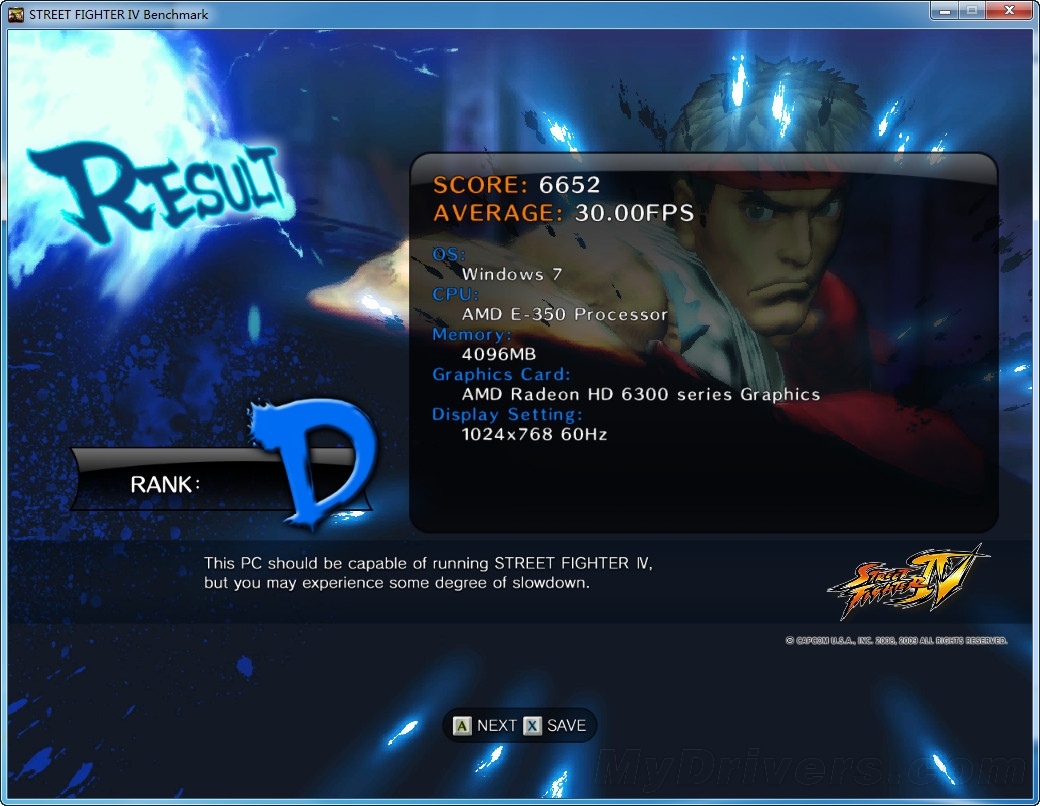

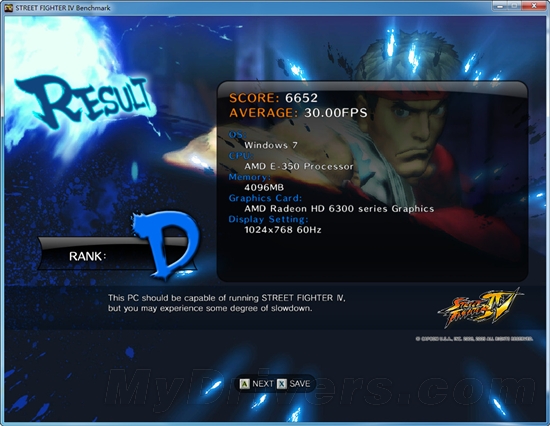

平均帧数为30，马马虎虎能玩，但想要玩爽不太可能。

DX10游戏性能测试：《生化危机5》

《生化危机5》的剧情将围绕病毒起源为核心展开，故事背景设定在安布雷拉公司覆灭之后，舞台转移到了神秘的非洲大陆。游戏引入了在线和本地联机的要素，支持双人分屏游戏，流程中有大量类似于《生化危机》中的双人协作解迷要素，需要玩家与好友或是NPC控制的搭档协力才能通过的战斗和机关。

PC版同时支持DX9和DX10两种画质模式，在主机版的基础上强化了画质表现，更大的分辨率，更高的抗锯齿技术使得PC版在画面上远胜主机平台。

测试工具：官方bencchmark。

测试选项：分辨率为1024x768，DX10模式，低画质，关闭垂直同步，具体测试结果如下：

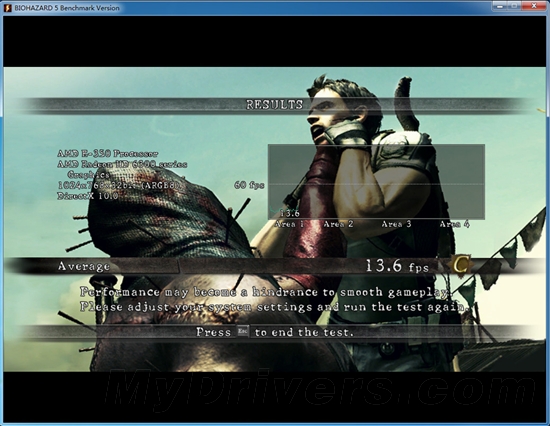

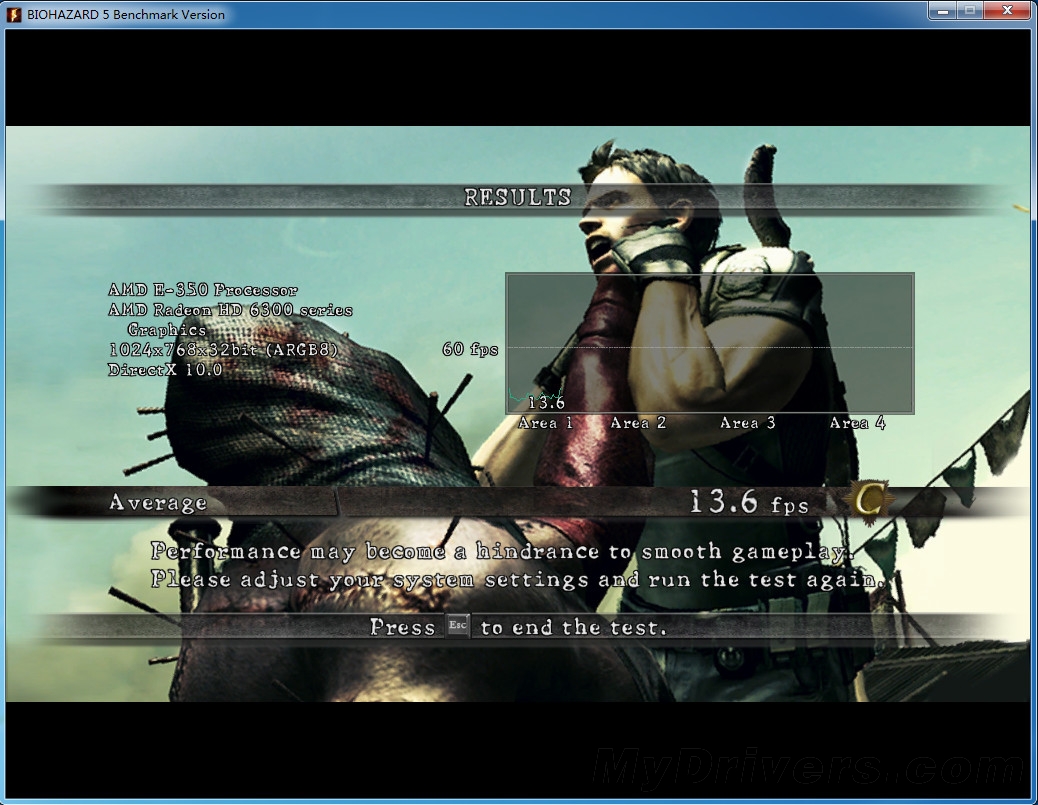

平均帧数为13.6，基本没有可玩性。

即便是主流的DX9/10游戏，在1024x768分辨率、中低画质下，Radeon HD 6310仍旧不能提供流畅的游戏体验。当然Brazos平台的主打对象并非3D游戏，而是高清播放和超低功耗，对大型3D游戏难以割舍的用户还是选择搭配独立显卡吧。

1080P高清解码性能测试

本次高清解码片源我们选择了H.264格式的《阿凡达》，1080P分辨率，平均码率18.2Mbps，最大码率为48Mbps，音频编码为杜比AC-3 192K。MPEG-2 影片是一段MV，1080P，平均码率16.66Mbps，音频AC-2 384K。播放器方面我们选择了Power DVD，开启硬件加速，同时打开Windows 7性能监视器，实时监控高清视频播放时的CPU占用率，最后记录下平均值。

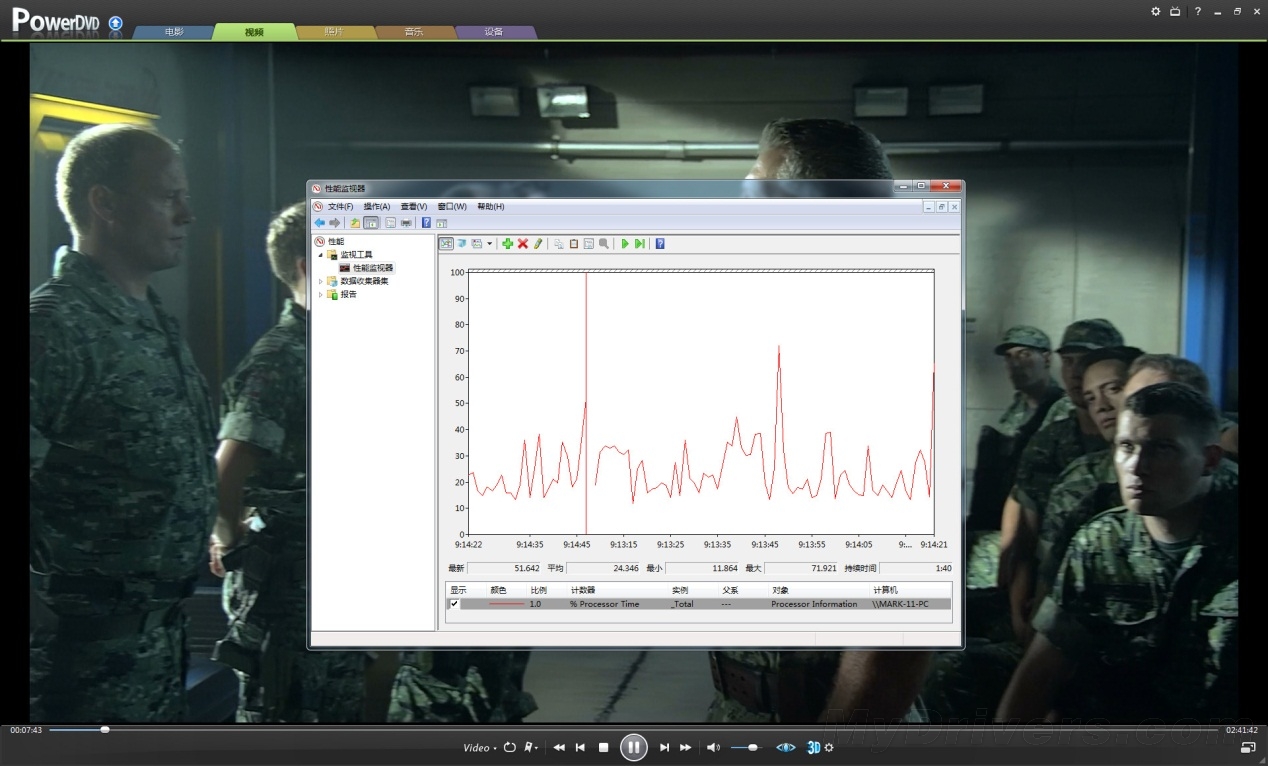

H.264格式的《阿凡达》，CPU平均占用率为24.346%。

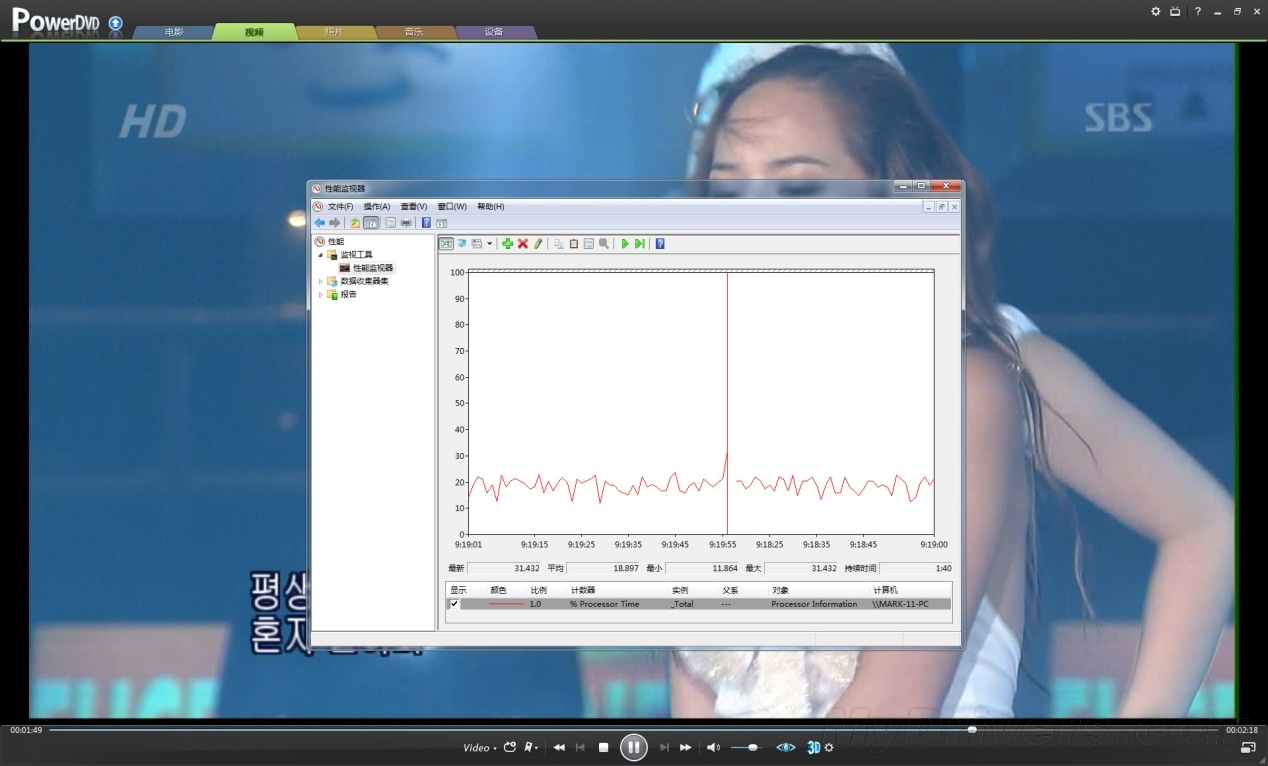

MPEG-2格式MV，CPU平均占用率为18.897%。

虽然3D游戏不给力，但高清播放却丝毫不含糊。Radeon HD 6310集成了UVD 3.0视频解码引擎，全面支持各种视频格式的硬件解码，可以大大减轻CPU的压力。从测试结果来看，以上两种格式的1080p高清视频均可流畅播放，20%左右的CPU占用率也可圈可点，HTPC用户完全不必担心高清视频卡顿、丢帧的情况。

温度/功耗测试及小结

温度：

温度测试方面，选取平台2D待机、高清播放以及满载（AIDA64+Furmark极限拷机）三种状态，利用AIDA64实时监控，待连续运行10分钟峰值温度稳定后，记录此时显卡核心的最高温度（室温25℃）。

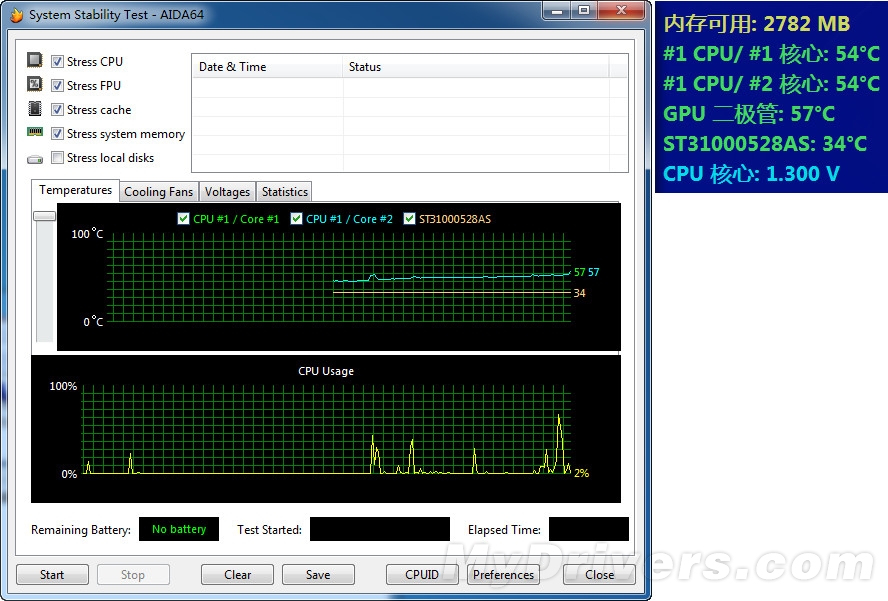

待机状态

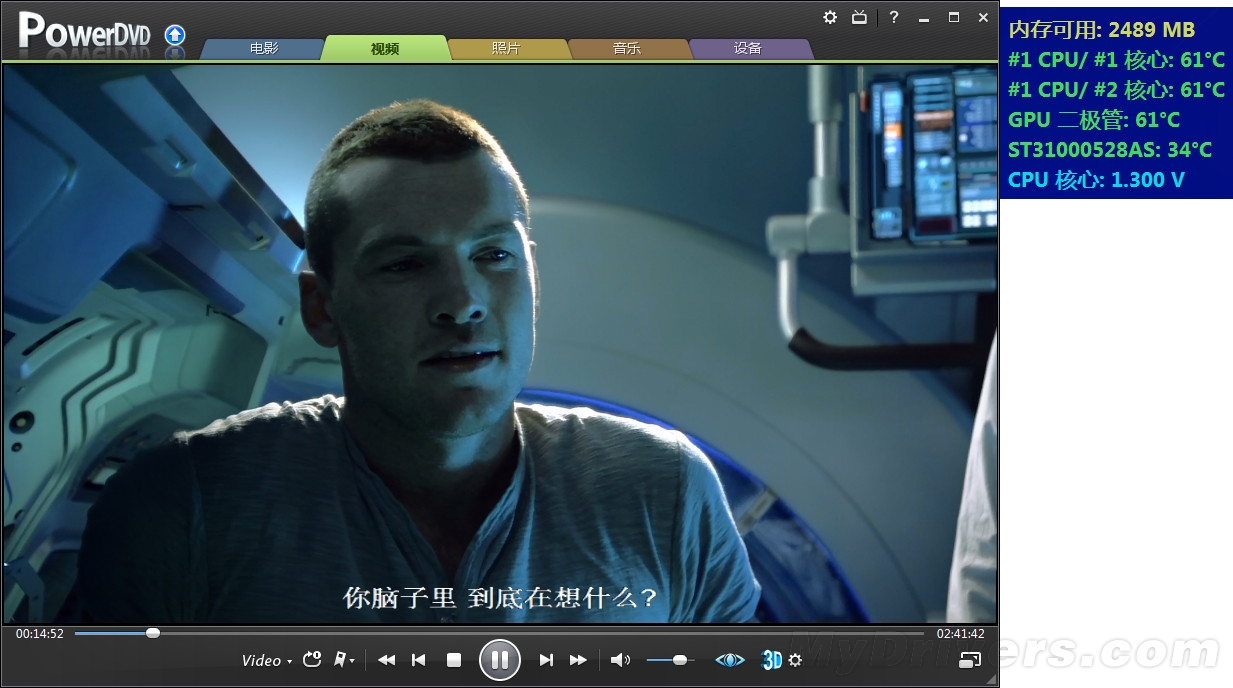

高清播放

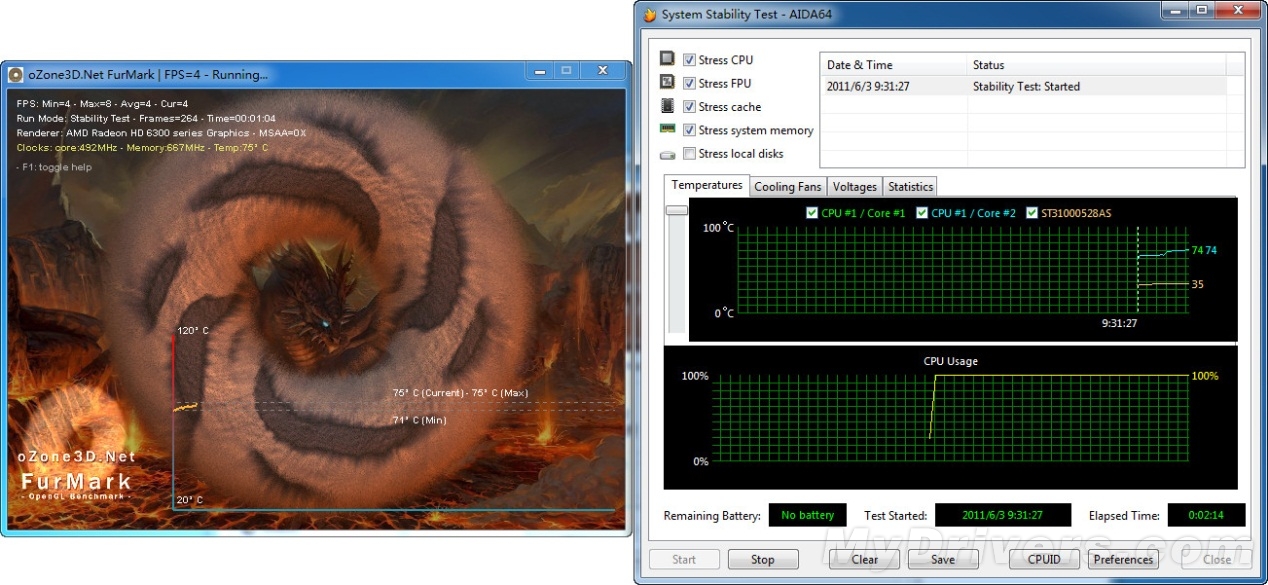

满载状态

虽然E-350处理器+Hudson D1芯片组发热量不高，但CPU、GPU的温度还是受到了完全被动散热设计的限制。其中待机状态下表现尚可，CPU和GPU分别为54℃、57℃；高清播放全部上升到61℃；而满载分别达到了74℃和75℃，此时散热片已经相当灼烫。看来完全被动散热虽然能够让用户享受到零噪音的好处，但温度控制还是有待改进。

功耗：

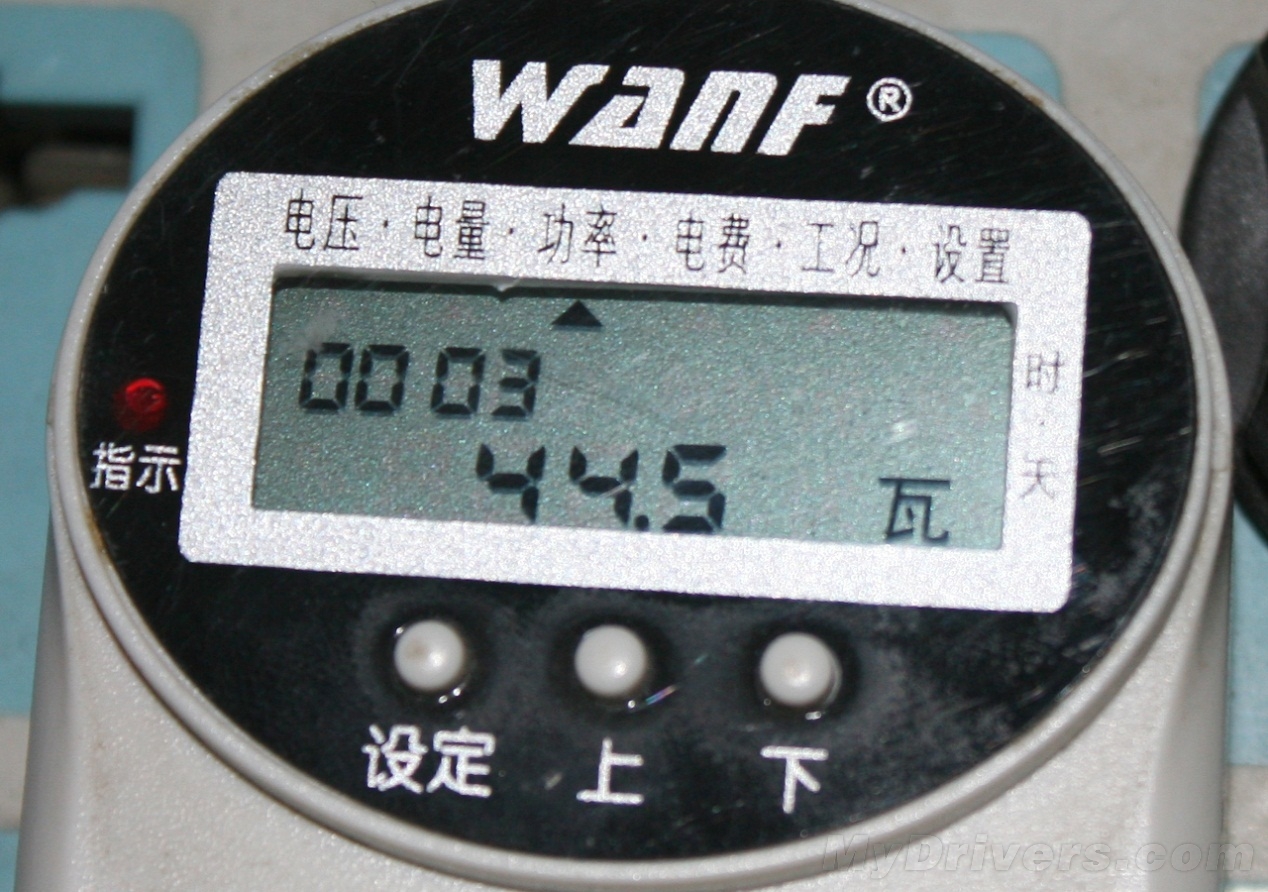

功耗测试部分利用功耗仪直接测量整套平台的总功耗，其中包括CPU、主板、内存、硬盘、显卡、电源以及电路损耗所有在内的整机功耗（不包含显示器）。同样选择显卡2D待机、高清播放及满载（Furmark拷机）三种状态，稳定运行10分钟选取期间最大值，测试结果如下：

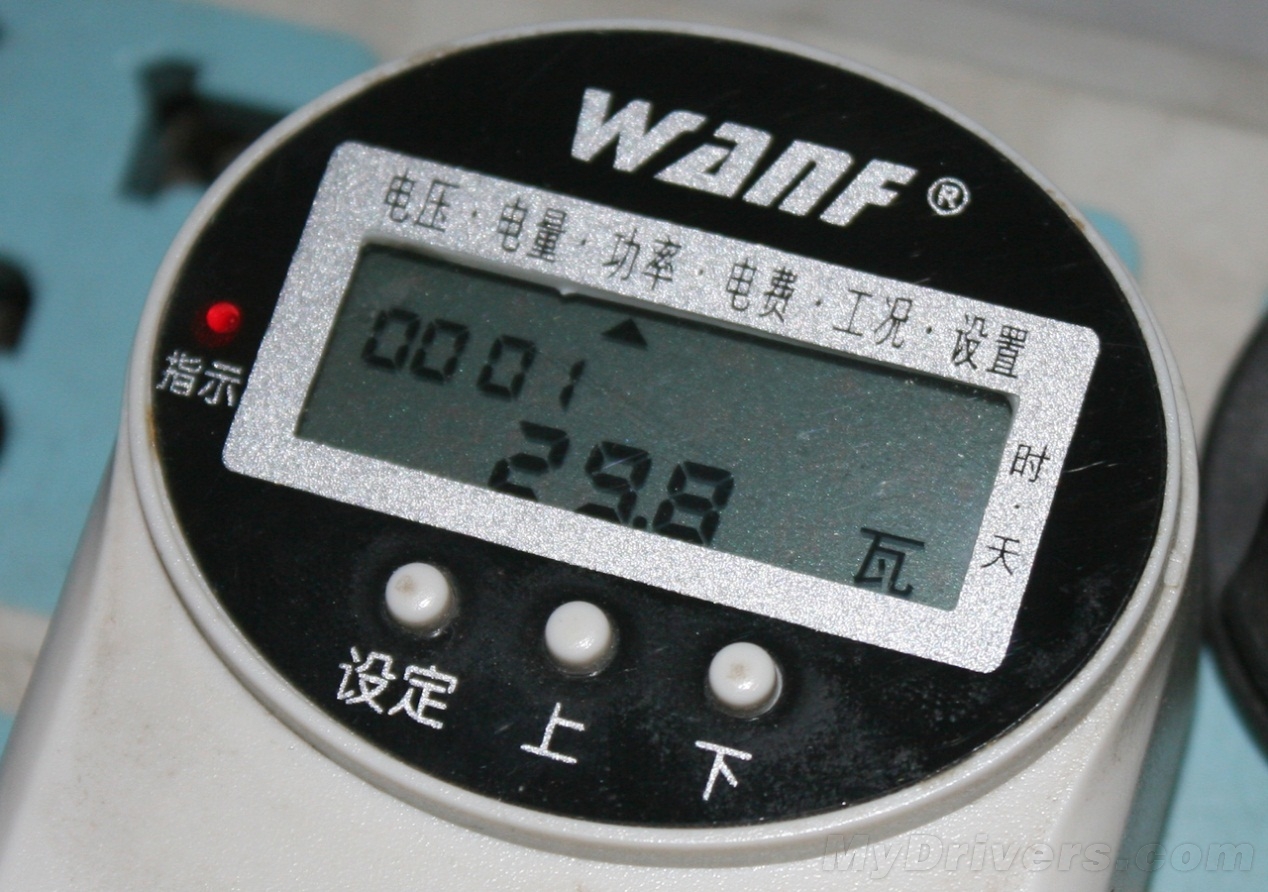

待机状态

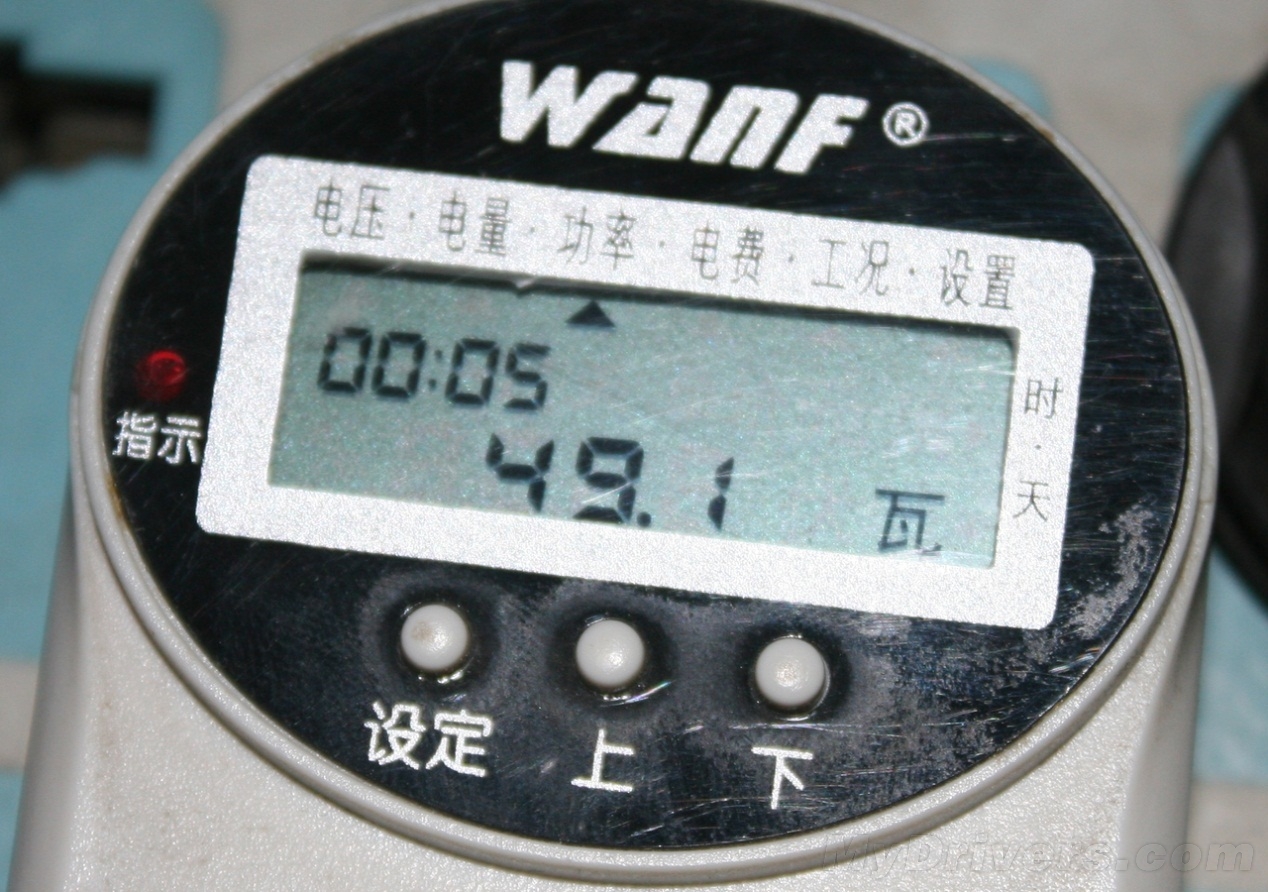

高清播放

满载状态

超低功耗是Brazos平台的主打招牌，E-350处理器和Hudson D1芯片组热设计功耗分别仅为18W和6W，即便加上内存、硬盘以及电路损耗等等整个系统功耗依然很低，以上测试数据也很清楚的反应了这一点。

小结：

作为七彩虹进军APU平台的首款作品，速能AE50 V14主板的整体表现还是让我们看到了七彩虹的诚意。虽然隶属小板定位较低，但整个主板的做工用料还算比较扎实，特色的“矩阵式”完全被动散热设计与超低功耗相得益彰，让用户既可享受到零噪音带来的完美用户环境，又完全不必担心过多的电费支出。不过“鱼和熊掌”的道理也由此显现出来，虽然E-350处理器+Hudson芯片组发热量并不算高，由于没有主动散热装置，整个平台在高清播放以及高负载状态的控温表现不是太尽如人意，这一点还是希望厂家能够在以后的产品中进行改善。

从实际测试来看，主板搭载的Brazos E-350处理器性能有限，对于日常办公处理还游刃有余，但是应付高负载程序就比较吃力了。而处理器集成的Radeon HD 6310由于规格限制，又没有独立显存，所以在3D游戏中的表现难尽人意。但超低功耗以及流畅的高清播放体验依然是整套平台的主打特色。还是那句话，对于这样一套平台我们不能奢求太高，毕竟它本就不是为追求高性能的玩家打造，日常上网办公用户和喜爱观看高清视频的HTPC用户才是首选。
