【前言：主板+CPU+显卡=APU】

自从Intel在2010年推出整合图形核心酷睿i3/i5系列CPU以及H55系列主板以后，整合型主板的概念的就被完全颠覆了，整合型主板完全没有必要再设计板载显示核心，因为CPU已经具有了显示输出的能力。

AMD在CPU整合图形核心方面起步稍晚一些，但是在图形显示核心上做到了后来者居上，前段时间发布的低端APU经过测试在图形性能上远胜对手Intel的集成显示核心，而且还支持DX11，这项技术只有在Intel下一代CPU中才能实现。

低端APU平台的发布可以说是广大入门级玩家的福音，仅需要几百元的价格便可以买到一款继承了CPU以及显卡的主板，省去了许多麻烦；如果是换成Intel，这个价格仅仅能够购买到一款奔腾G系列的处理器，无论是平台成本还是组装便利程度上APU平台都占有很大的优势。

日前，我们驱动之家评测室收到了一款来自梅捷的APU主板，型号为梅捷-SY-APU-E35，与以往的APU主板不同的是该主板采用了全被动散热设计，没有风扇的散热鳍片是否能够成功镇压E35核心的发热呢？下面的文章中我们将为大家揭晓。

【梅捷SY-APU-E35主板赏析一】

梅捷SY-APU-E35主板采用了红色PCB设计，尺寸了210×170mm，比标准ATX略小一些，而又大于Micro-ITX主板，散热鳍片被贴纸覆盖。

取下贴纸，散热鳍片为深蓝色，全被动散热设计，散热器为矩阵装

散热器特写

24pin主板供电接口

4pin辅助供电接口

主板采用2相供电，搭配封闭式铁素电感以及MOS管

DDR3单通道内存，最大支持8G，最大频率DDR3-1066

由于该卡尺寸较大一些，由Hudson D1南桥提供了PCI-E x16插槽（实际带宽4X）、PCI-E x1插槽及PCI插槽各一，新旧扩展卡都可以找到各自的位置。

6个SATA6Gbps接口

【梅捷SY-APU-E35主板赏析二】

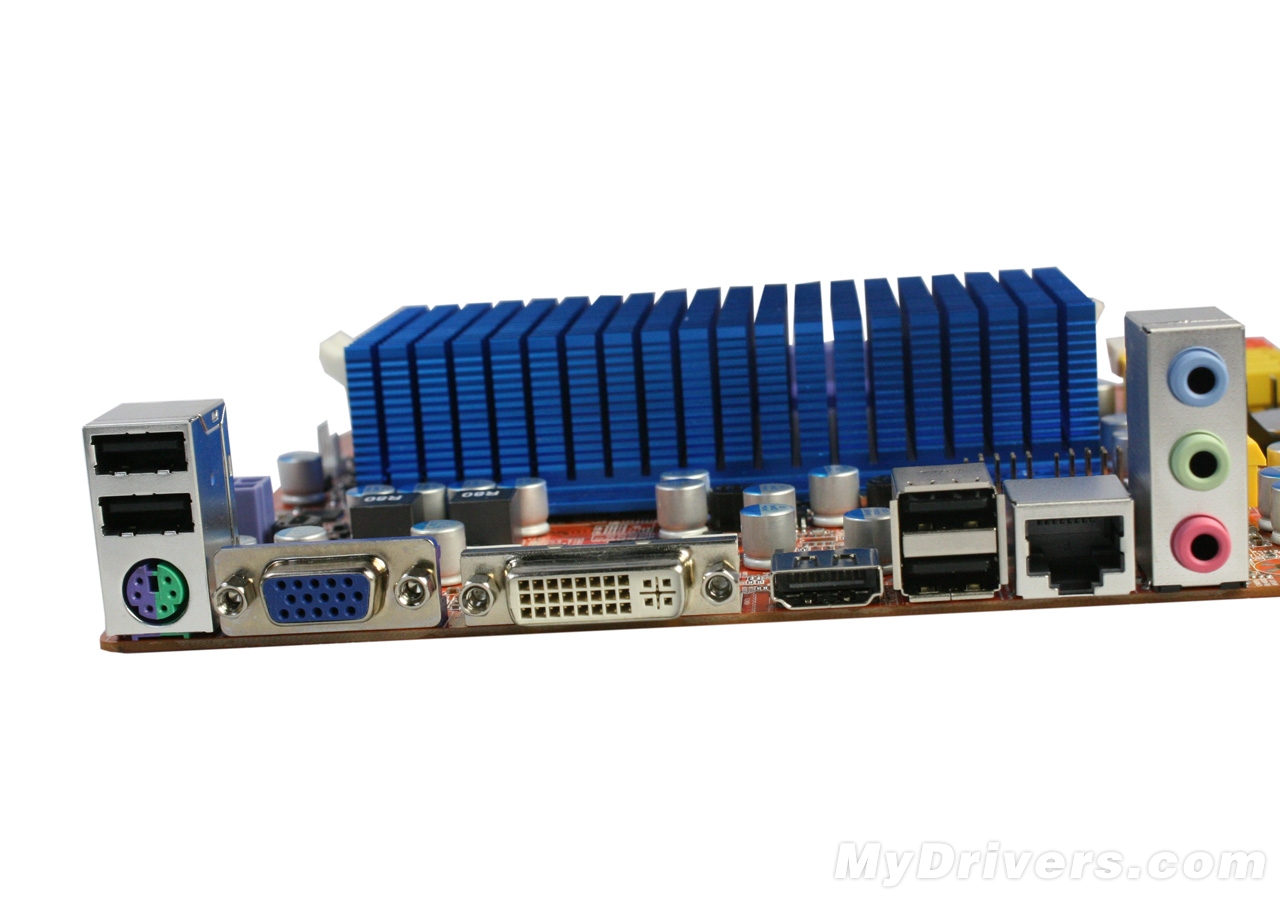

IO接口

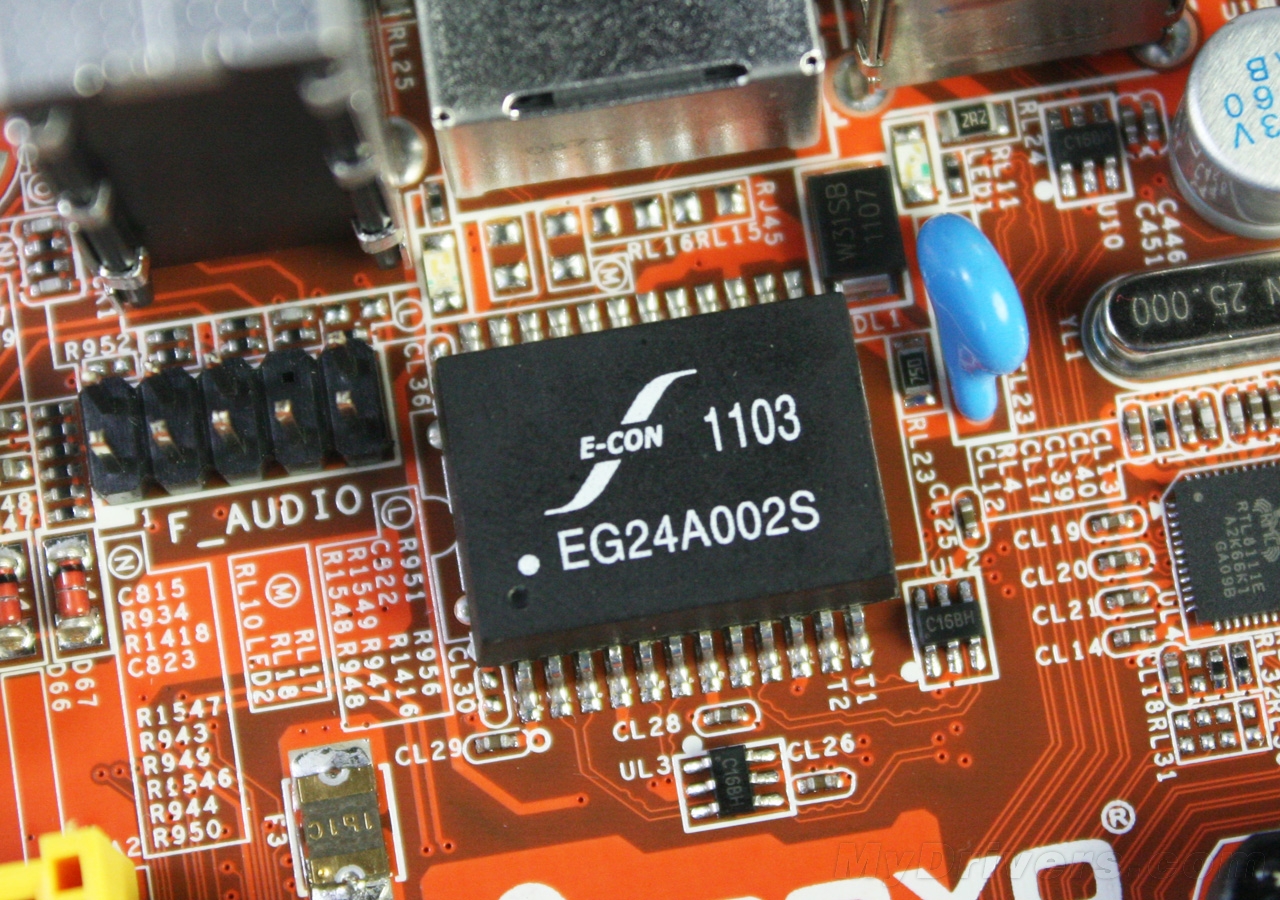

EG24A002S千兆网络滤波器

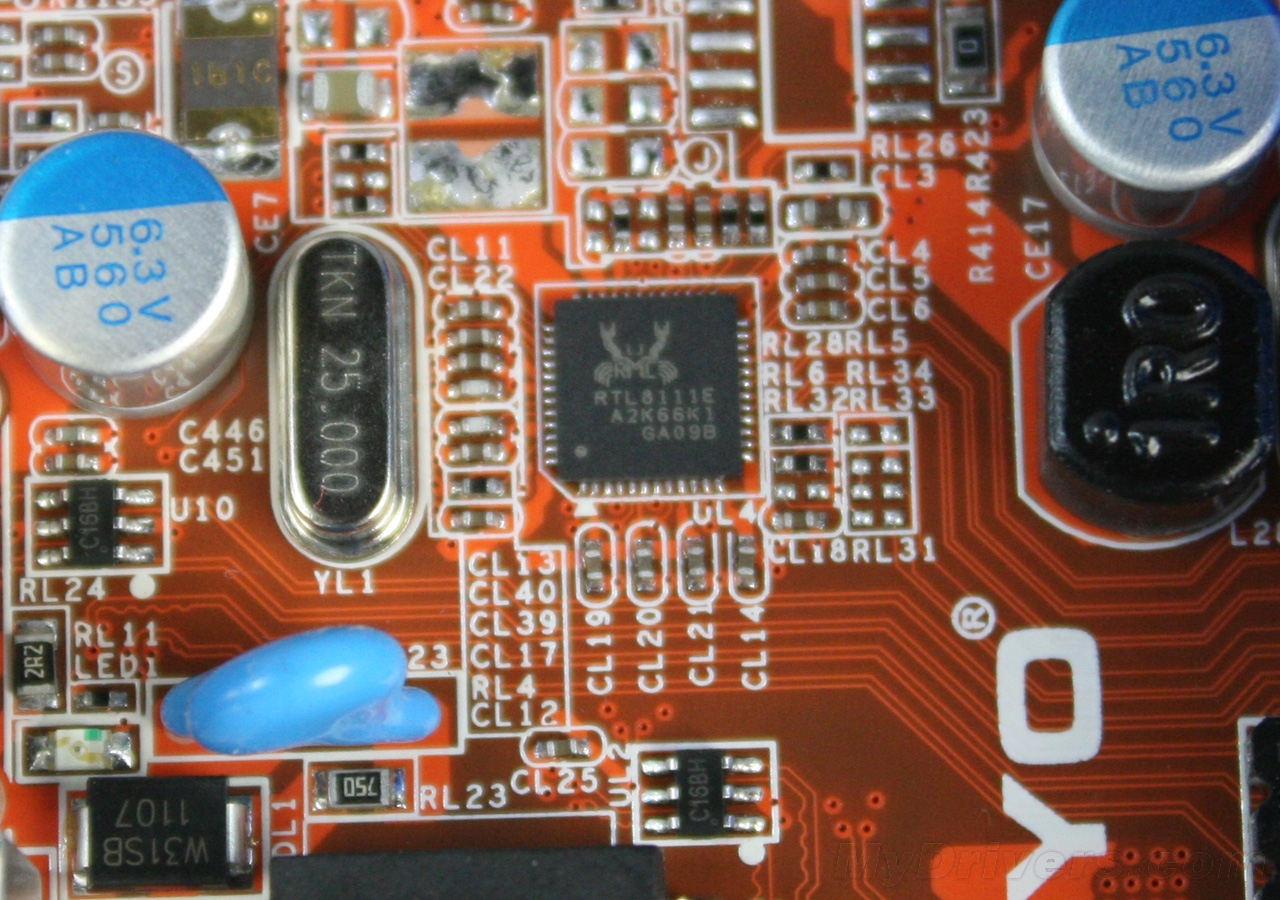

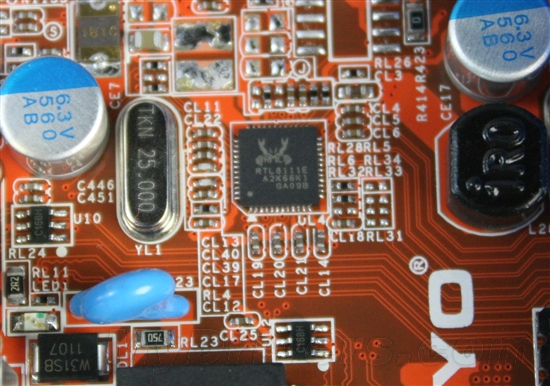

RTL 8111E网卡

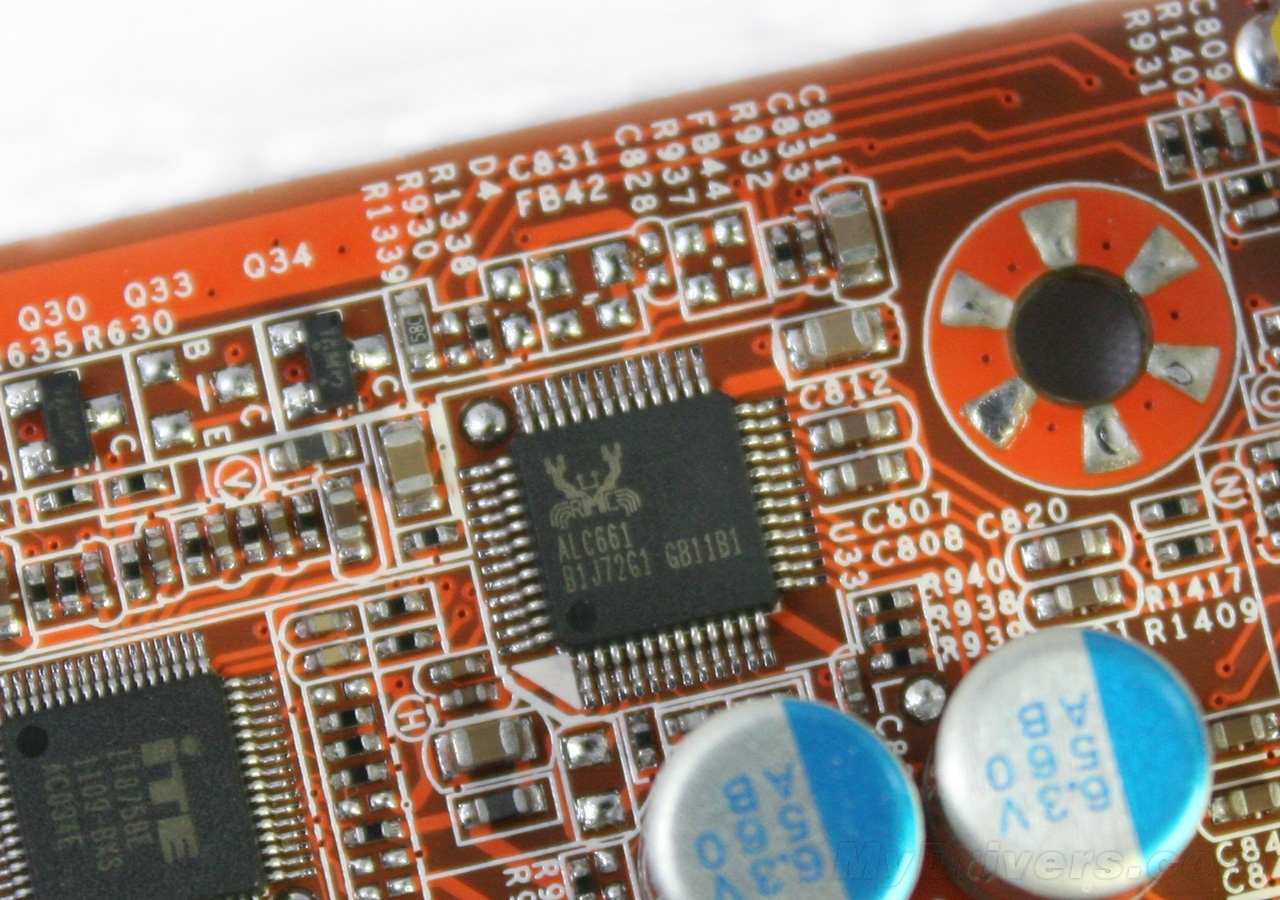

声卡

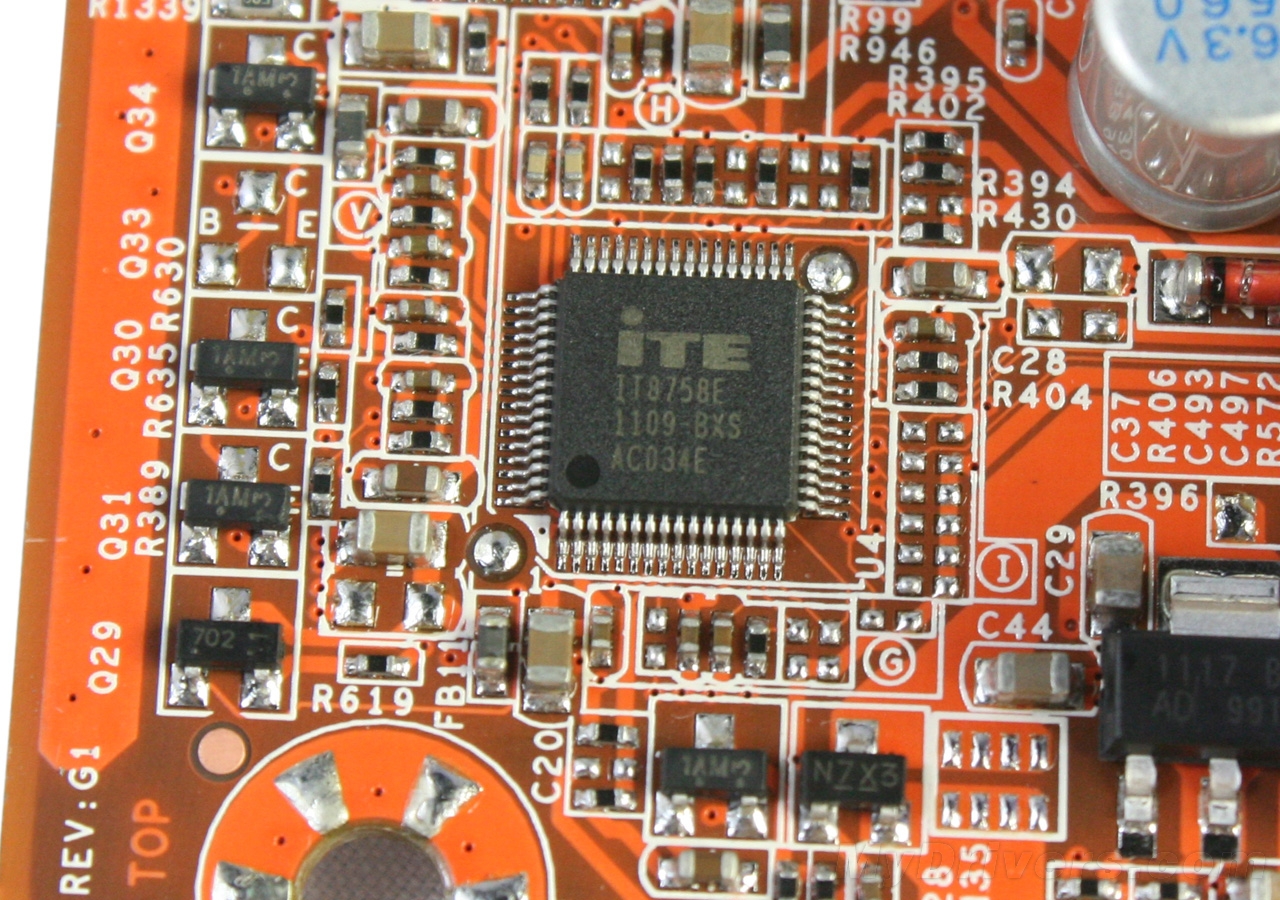

联阳最新的ITE8758E监控芯片

【梅捷SY-APU-E35主板赏析三】

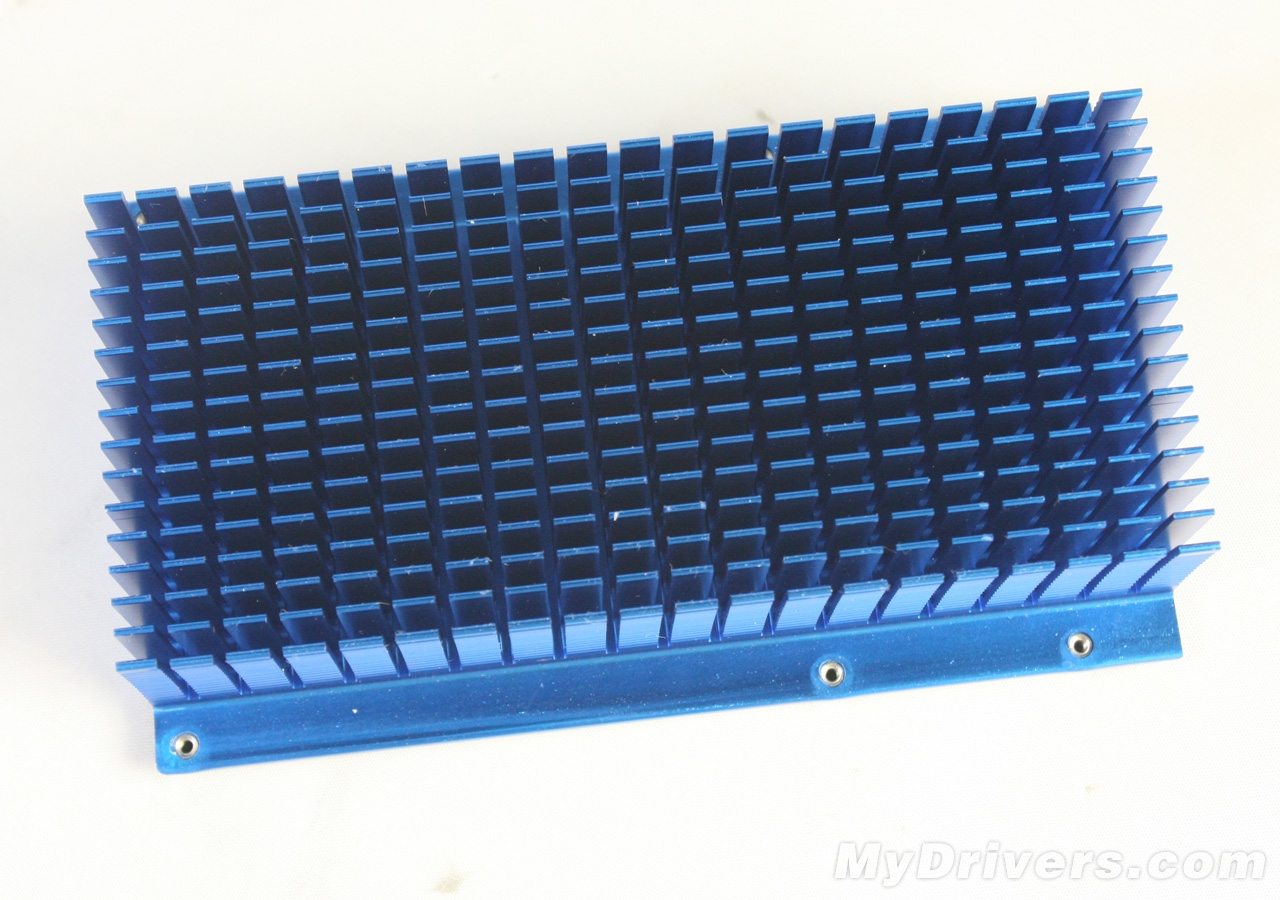

全被动散热设计的散热鳍片

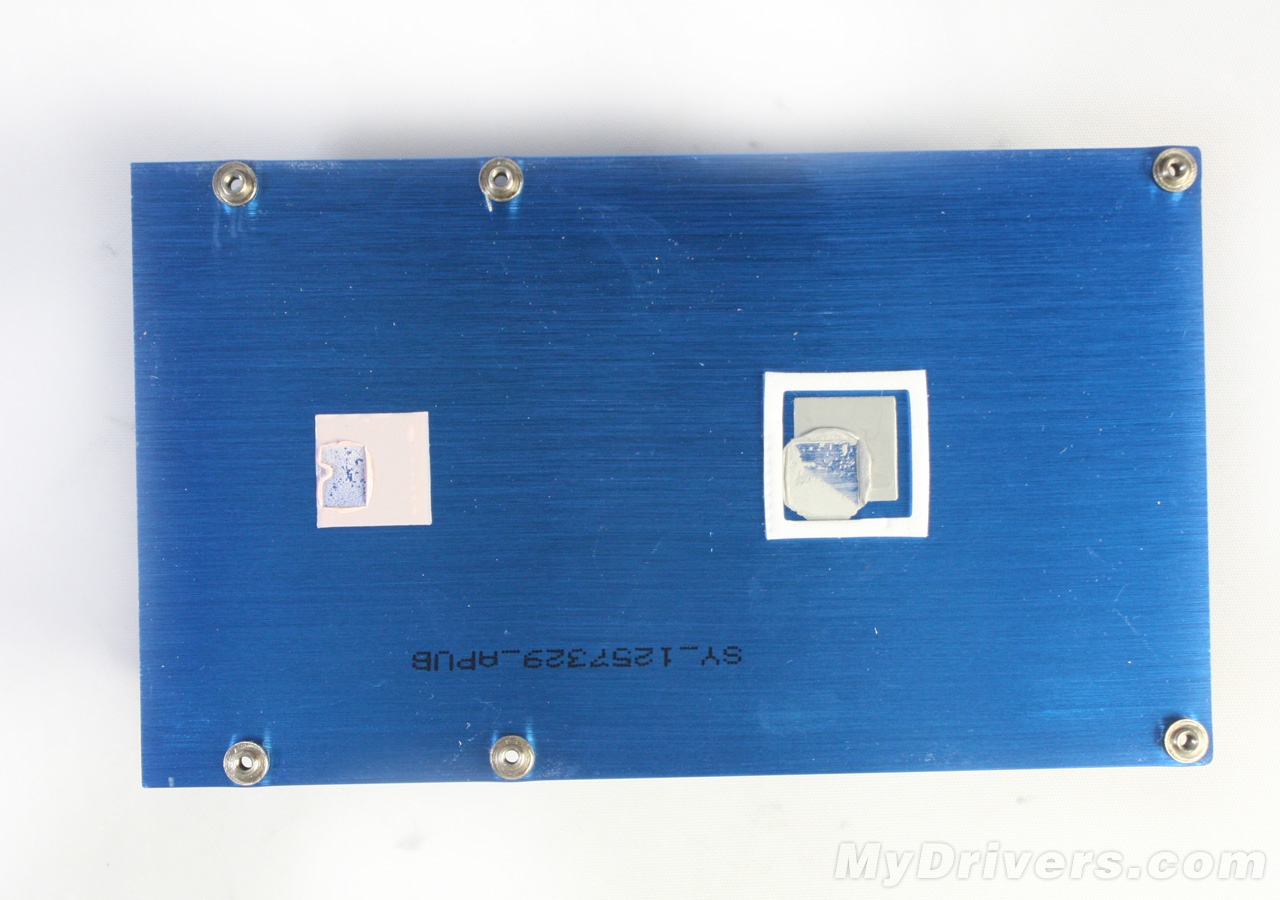

散热鳍片背部

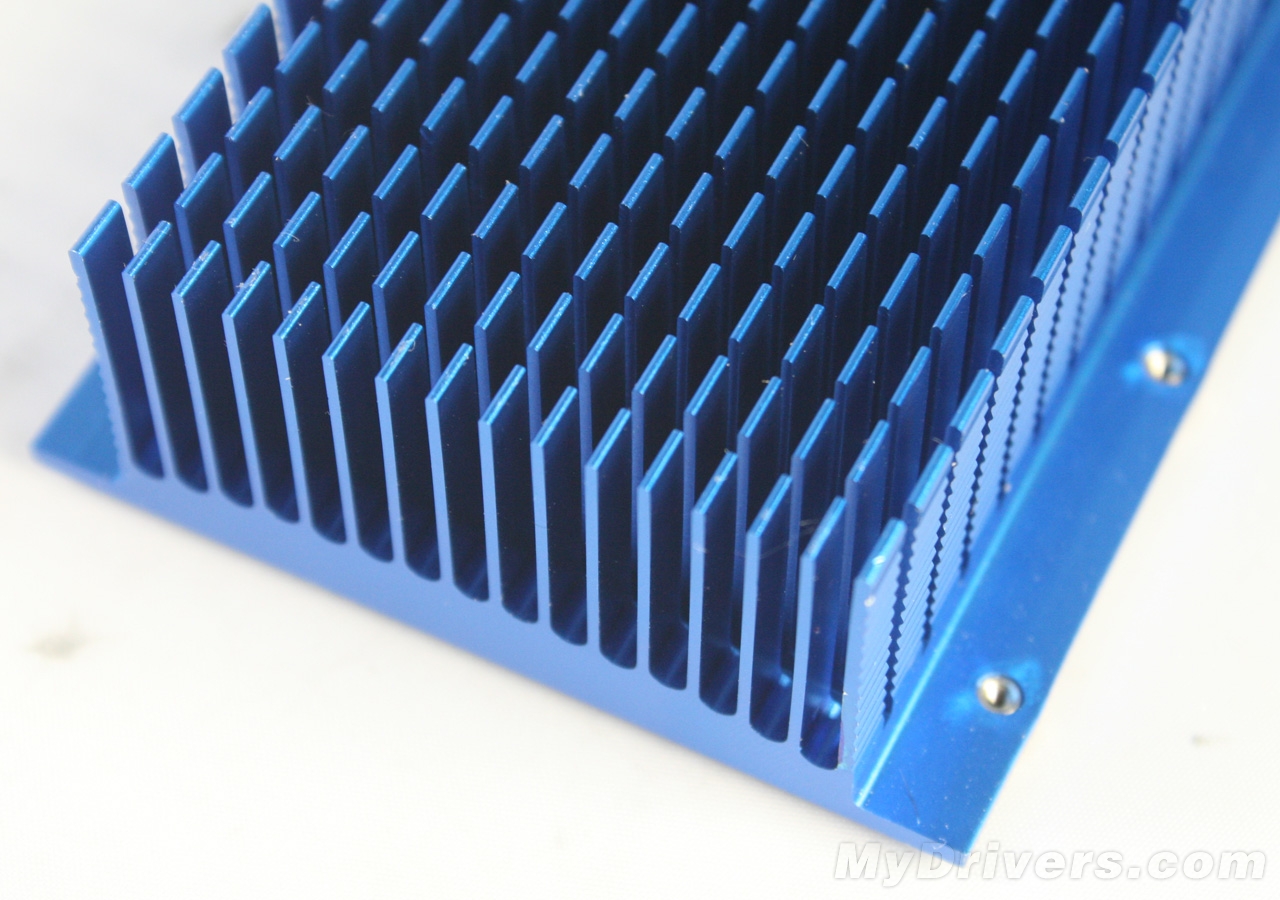

散热鳍片特写

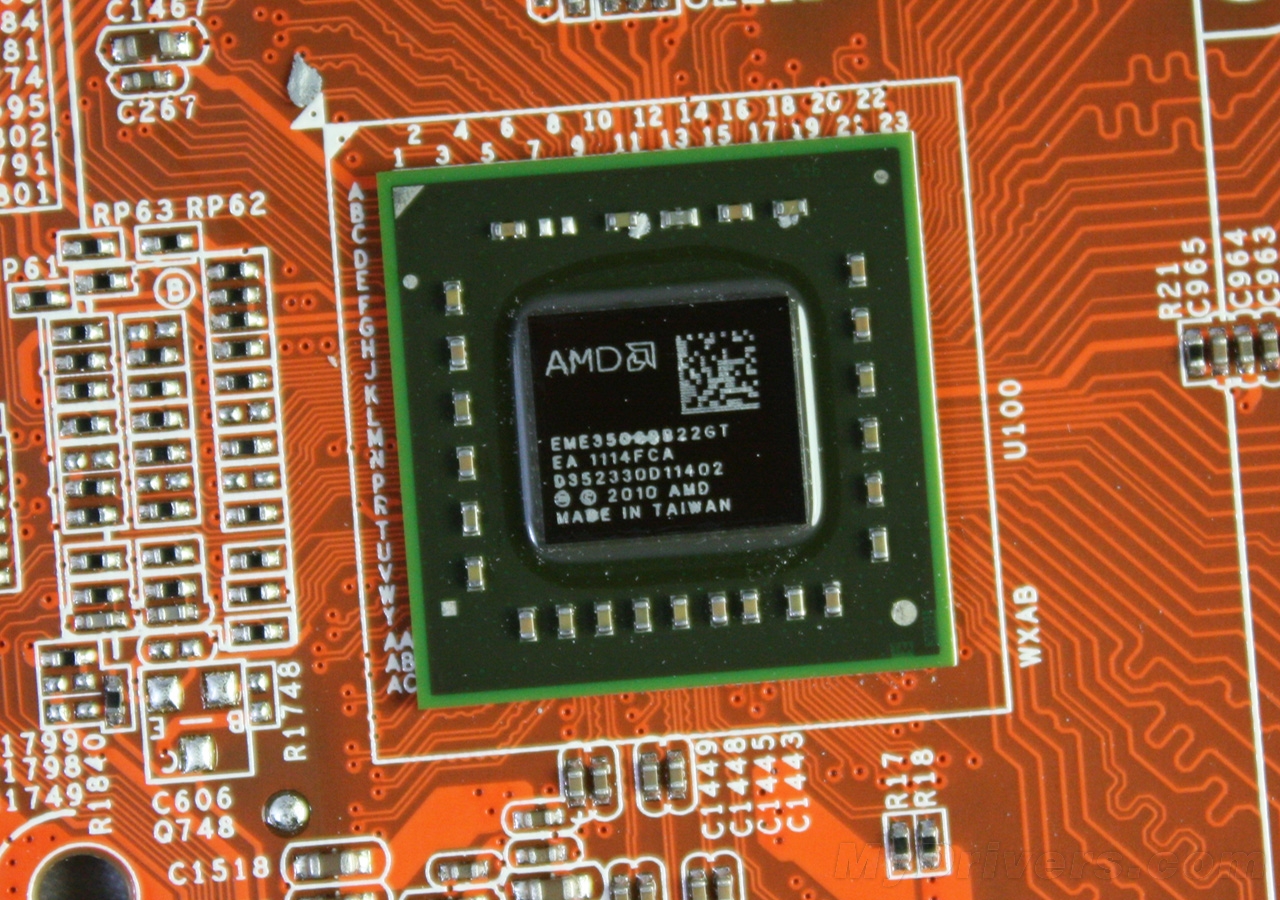

AMD-E350处理器，双核心，主频1.6GHZ，集成HD 6310显示核心，拥有80个流处理器。

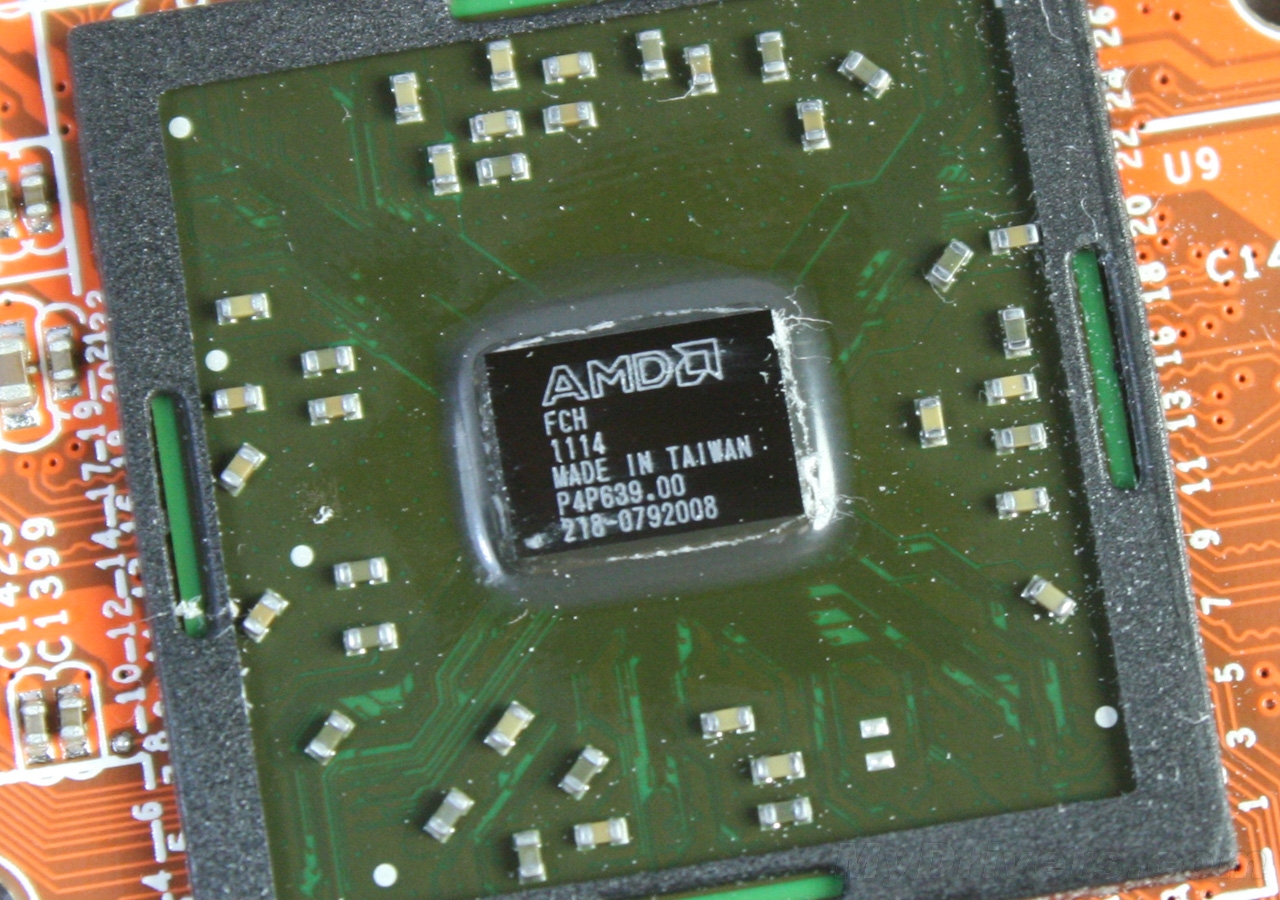

Hudson D1南桥芯片

【测试平台介绍】

具体测试平台如下：

软硬件安装完成以后，正确的测试方法是：开机进入到桌面上以后，待系统准备就绪后，才开始运行测试（关闭UAC、屏幕保护程序、系统还原、自动更新等对测试得分有干扰的系统任务）。所有测试项目都运行三遍，在测试成绩稳定、可靠的情况下，我们以其中最好的一次成绩为准。

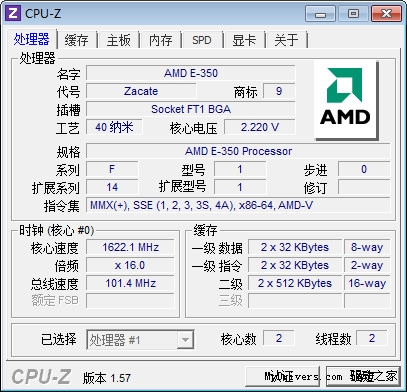

CPU-Z截图

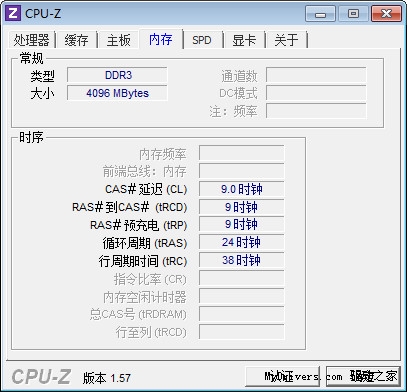

内存识别情况

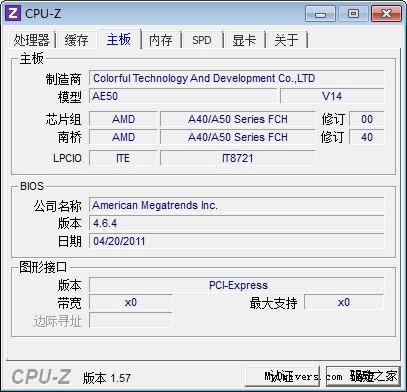

主板识别情况

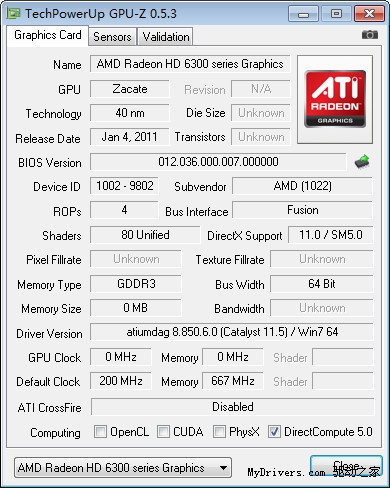

GPU-Z截图

【DX10理论性能测试：3DMark Vantage】

3DMark Vantage能全面支持多核心处理器、发挥多路显卡的优势，能在当前和未来一段时间内满足PC系统游戏性能测试的需求。它包括两个图形测试项目、两个处理器测试项目、六个特性测试项目。借助于DX10 API的新技术和高效能，它为玩家带来了一场绚丽逼真的视觉特效盛宴。并且，3Dmark Vantage还特别加入了对人工智能(AI)和物理加速的专门测试。作为业界采用最多的DX10综合性基准测试工具，3DMark Vantage必不可少。

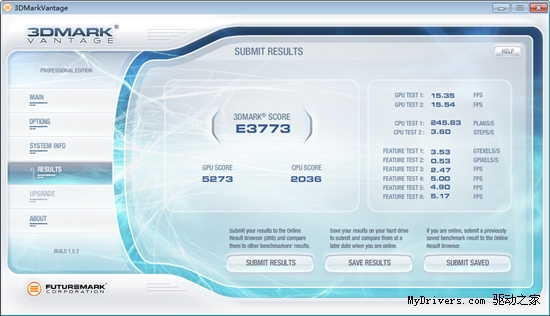

3DMark Vantage中，DX10、SM4.0、物理加速这些新技术第一次得以展现得淋漓尽致，3DMark Vantage还为我们带来了很多新颖的东西，它把测试结果按照画质等级预设划分成了入门级（Entry，E）、性能级（Performance，P）、高端级（High，H）、极限级（Extreme，X）四类，测试必须严格运行在这四套预设模式下；测试结果得分表达方式也改成了字母加数字的组合形式，从而更细致地反映系统性能等级，可以更对位、更公平地进行比较，省去了很多对测试结果再进行说明的麻烦。在本次的测试中，我们选用了性能级（Performance，P）、高端级（High，H）以及极限级（Extreme，X）三项项进行测试，结果如下：

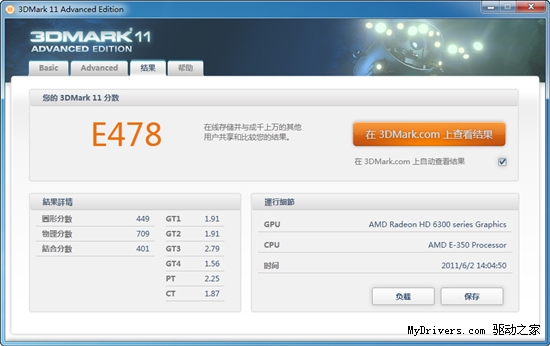

【DX11理论性能测试: 3DMark 11】

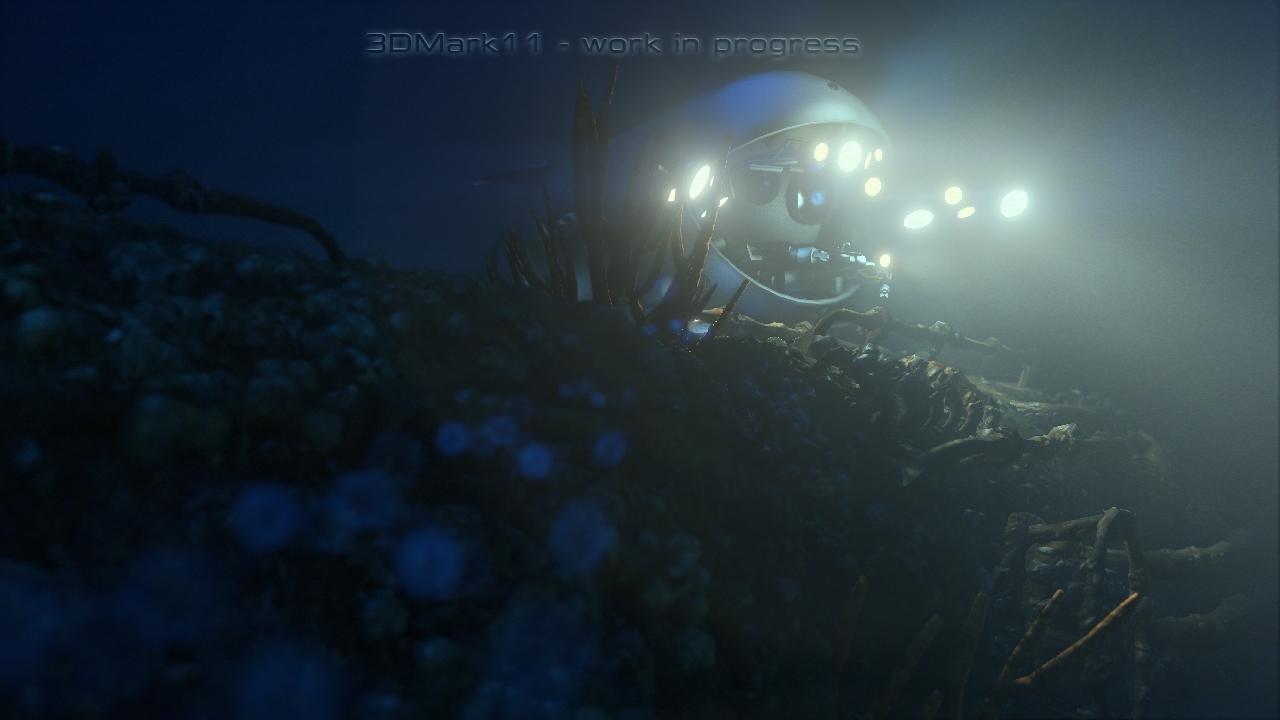

3DMark 11是Futuremark在DX11显卡全面上市一年之后才推出的DX11显卡性能测试工具。3DMark 11基于原生DX11引擎，全面使用DX11 API的所有新特性，包括曲面细分、计算着色器、多线程。3DMark 11继承并改良了3DMark Vantage的统计方式，尤其是去掉了较少用户使用的高端级(H)，其他三种也有了新的变化：

－ 极限级(X)：分辨率固定为全高清的1080p 1920×1080，支持极高负载，适用于高端游戏PC，尤其是Radeon HD 5970、GeForce GTX 580这种顶级显卡，并且按照设计在未来几年内也不会辱没“显卡杀手”的荣誉。
－ 性能级(P)：分辨率固定为高清的720p 1280×720，支持中等级别负载，适用于绝大多数主流游戏PC，比如Radeon HD 5770、GeForce GTX 460之类的显卡，不过发布初期仍然需要高端卡才能跑出流畅的帧率。很显然，这个级别在今后将依然是我们最常见的评定标准。
－ 入门级(E)：分辨率固定为标清的1024×600，支持低负载，适用于大多数笔记本和上网本，特别是集成显卡。

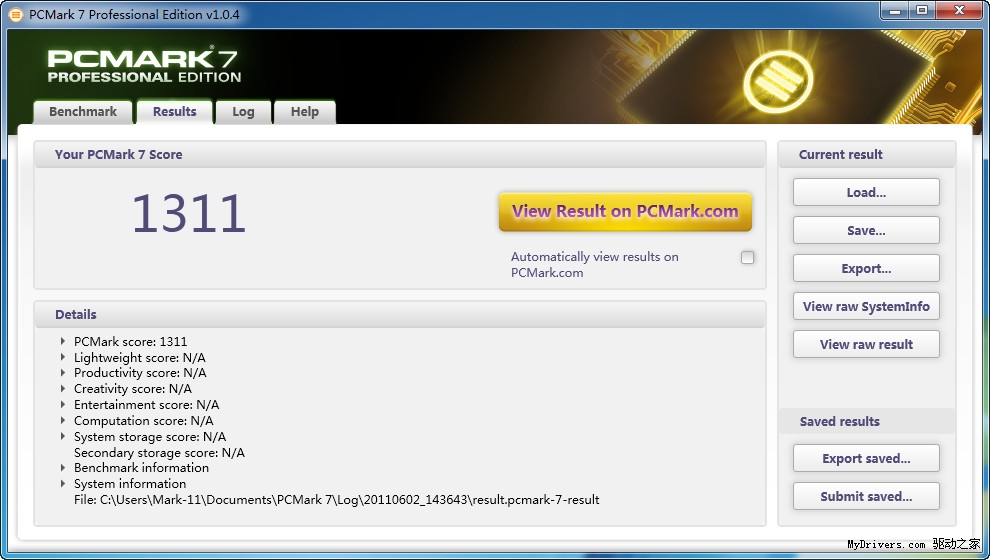

【整机性能测试：PCMark Vantage】

PCMark 7包含七个不同的测试环节，由总共25个独立工作负载组成，涵盖了存储、计算、图像与视频处理、网络浏览、游戏等PC日常应用的方方面面。随着固态硬盘、上网本和平板机等新设备、新技术的出现和普及，PCMark 7也针对它们进行了专门优化，照样可以很好地衡量它们的整体性能水平。

成绩如下：

【CPU渲染能力测试之Cinebench R11.5】

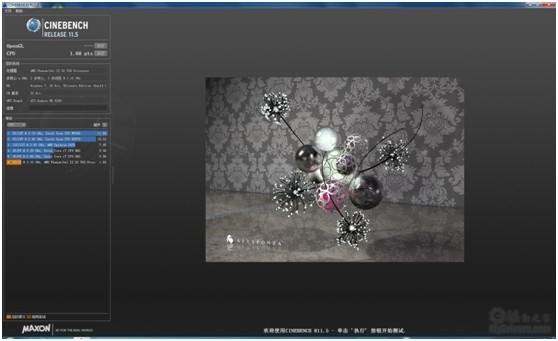

Cinebench也是很有说服力的一个测试软件，最新的是R11.5版，最高支持16个处理器核心。Cinebench使用的是针对电影电视行业开发的Cinema 4D特效软件引擎，在CPU测试场景中，将会纯粹使用CPU渲染一张高精度的3D场景画面，依次检测CPU的渲染能力，反映出CPU在工作站设计软件上的性能表现。

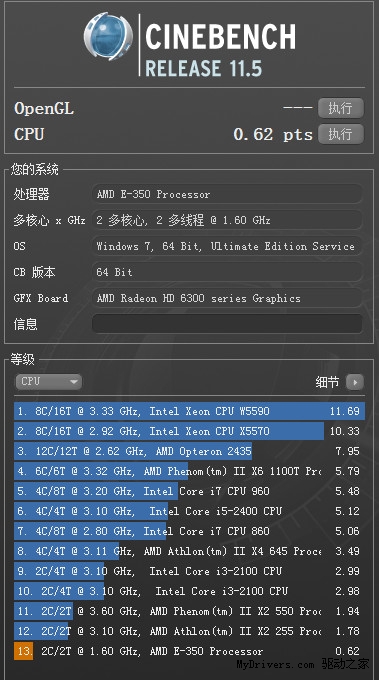

测试结果为:

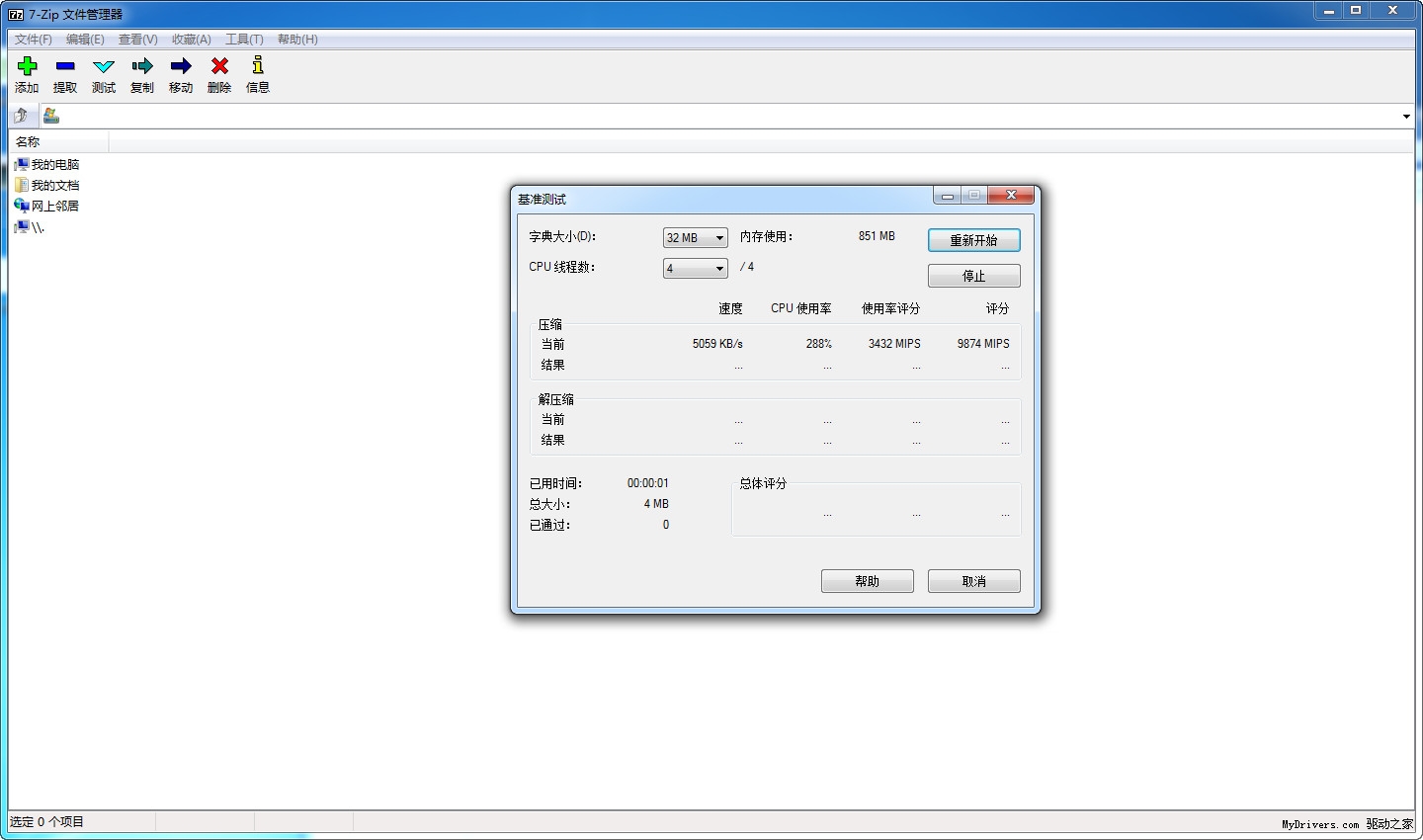

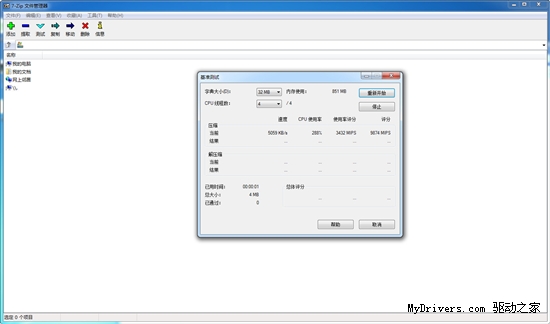

【压缩解压测试：7-Zip】

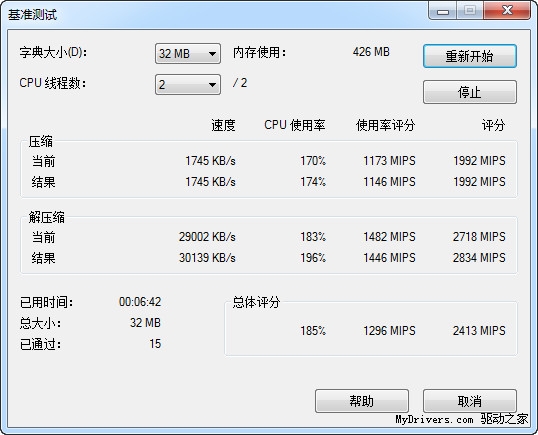

相比于国内更流行的WinRAR，7-Zip是一款号称有着现今最高压缩比的压缩软件，比普通ZIP文件高30-50%，可把ZIP文件再压缩2-10%，而且它不仅支持独有的7z文件格式，也支持各种其它压缩文件格式，包括ZIP、RAR、CAB、GZIP、BZIP2、TAR等等。

测试成绩如下：

【内存带宽测试之AIDA64 Extreme Edition】

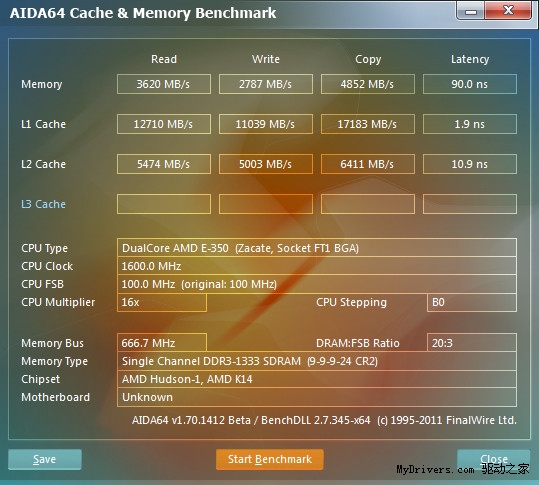

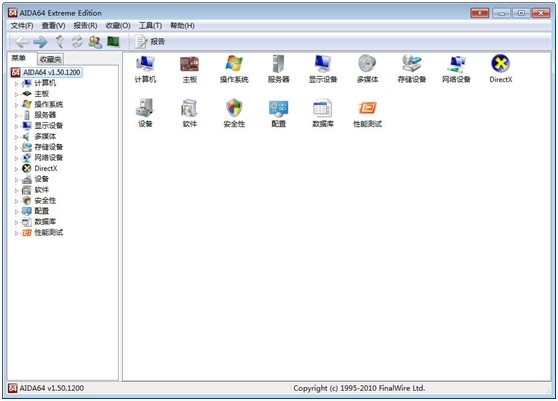

AIDA64 Extreme Edition 是一款非常强大的系统检测软件，它可以详细的显示出PC平台软硬件的详尽型号、规格，以及CPU、主板等传感器的温度，是一款非常有用的软件，特别是在当你对系统配置不太了解的时候。它还能用于系统测试，并通过内存读写速度测试反映出CPU集成的内存控制器性能。

测试成绩如下：

【DX9游戏性能测试之《街头霸王4》】

在期待已久之后，Capcom公司的格斗游戏名作《街头霸王》系列的最新续作《街头霸王4》终于向玩家们显露出他的真实面貌。本作中，游戏中的角色是3D多边形建模的，而战斗形式则依然是玩家们所熟悉的2D风格，游戏画面的表现效果相当惊人。

PC版除了支持高解析度画面输出之外，还为玩家提供了画面渲染风格选择的功能，除与家用机版一样的“普通”模式外，还有“水彩”、“海报”和“烟灰墨”这三种追加的渲染风格。玩家在游戏的设定选项中，可以根据自己的喜好对显示效果进行调解。

测试工具：官方benchmark。

【DX9游戏性能测试：《星际争霸2》】

星际争霸2》历经数次跳票，终于在去年来到大家面前。作为《星际争霸》的续篇，3D化的《星际争霸2》继续讲述了人族、星灵和异虫三族的故事，将以三部曲的形式推出，即Wings of Liberty（自由之翼）、Heart of the Swarm（虫群之心）和Legacy of the Void（虚空之遗），目前，Wings of Liberty（自由之翼）已经正式发售。虽然仅基于DX9技术，但《星际争霸2》在高画质下的画面效果依然相当出色，并且对硬件的要求也不算太高。

测试方法：播放录像，利用Fraps记录激烈交战5分钟片段内的平均帧数。

测试设置：分辨率设定为1024x768，超高画质。

【DX9游戏性能测试：《COF7：黑色行动》】

本次测试的DX9游戏项目中，我们用热门FPS作品《使命召唤 黑色行动》替换了之前的《现代战争2》。新作仍然沿用原有引擎，但在画面上又有了进一步优化，使用新作测试也更加符合玩家们的实际应用环境。

测试方法：选择U.S.D.D.关卡中开始场景，用Fraps记录游戏开始后200秒内的帧数。

测试选项：所有画质均设置最高，分辨率1024x768 ，关闭垂直同步。

【DX10游戏性能测试：《生化危机5》】

《生化危机5》的剧情将围绕病毒起源为核心展开，故事背景设定在安布雷拉公司覆灭之后，舞台转移到了神秘的非洲大陆。游戏引入了在线和本地联机的要素，支持双人分屏游戏，流程中有大量类似于《生化危机》中的双人协作解迷要素，需要玩家与好友或是NPC控制的搭档协力才能通过的战斗和机关。
PC版同时支持DX9和DX10两种画质模式，在主机版的基础上强化了画质表现，更大的分辨率，更高的抗锯齿技术使得PC版在画面上远胜主机平台。?

测试工具：官方bencchmark。

测试选项：分辨率为1024x768，DX10模式，底画质，关闭垂直同步，具体测试结果如下：

【温度、功耗测试】

温度测试方面，选取平台2D待机、高清播放以及满载（Furmark极限拷机）三种状态，利用AIDA64实时监控，待连续运行10分钟峰值温度稳定后，记录此时显卡核心的最高温度（室温25℃）。

待机温度

高清播放温度

满载温度

测试部分利用功耗仪直接测量整套平台的总功耗，其中包括CPU、主板、内存、硬盘、显卡、电源以及电路损耗所有在内的整机功耗（不包含显示器）。同样选择显卡2D待机、高清播放及满载（Furmark拷机）三种状态，稳定运行10分钟选取期间最大值，测试结果如下：

待机功耗

高清播放功耗

满载功耗

【高清解码测试】

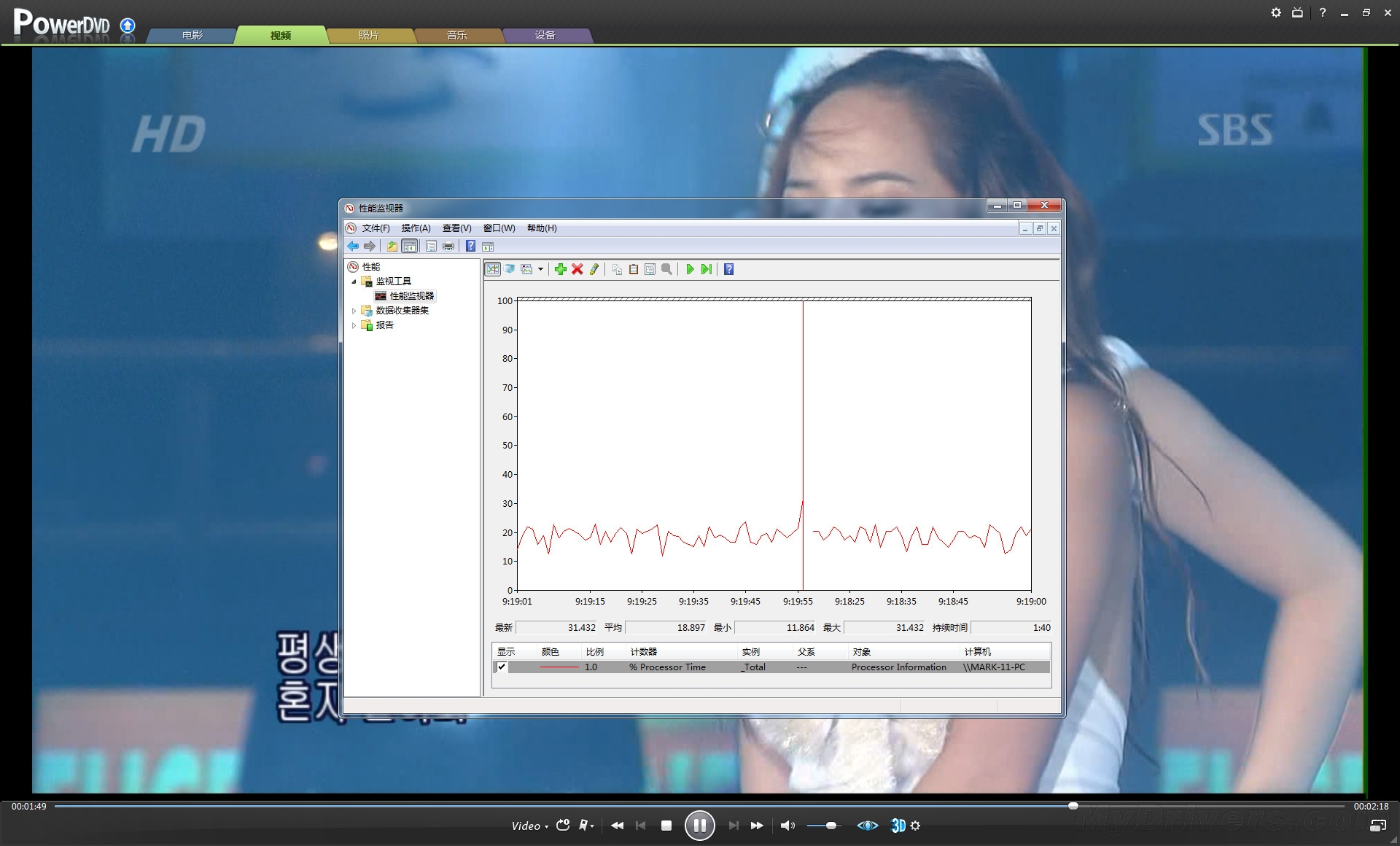

本次高清解码片源我们选择了H.264格式的《阿凡达》，1080P分辨率，平均码率18.2Mbps，最大码率为48Mbps，音频编码为杜比AC-3 192K。MPEG-2 TS影片是一段MV，1080P，平均码率16.66Mbps，音频AC-2 384K。播放器方面我们选择了Power DVD，同时打开Windows 7性能监视器，实时监控高清视频播放时的CPU占用率，最后记录下平均值。

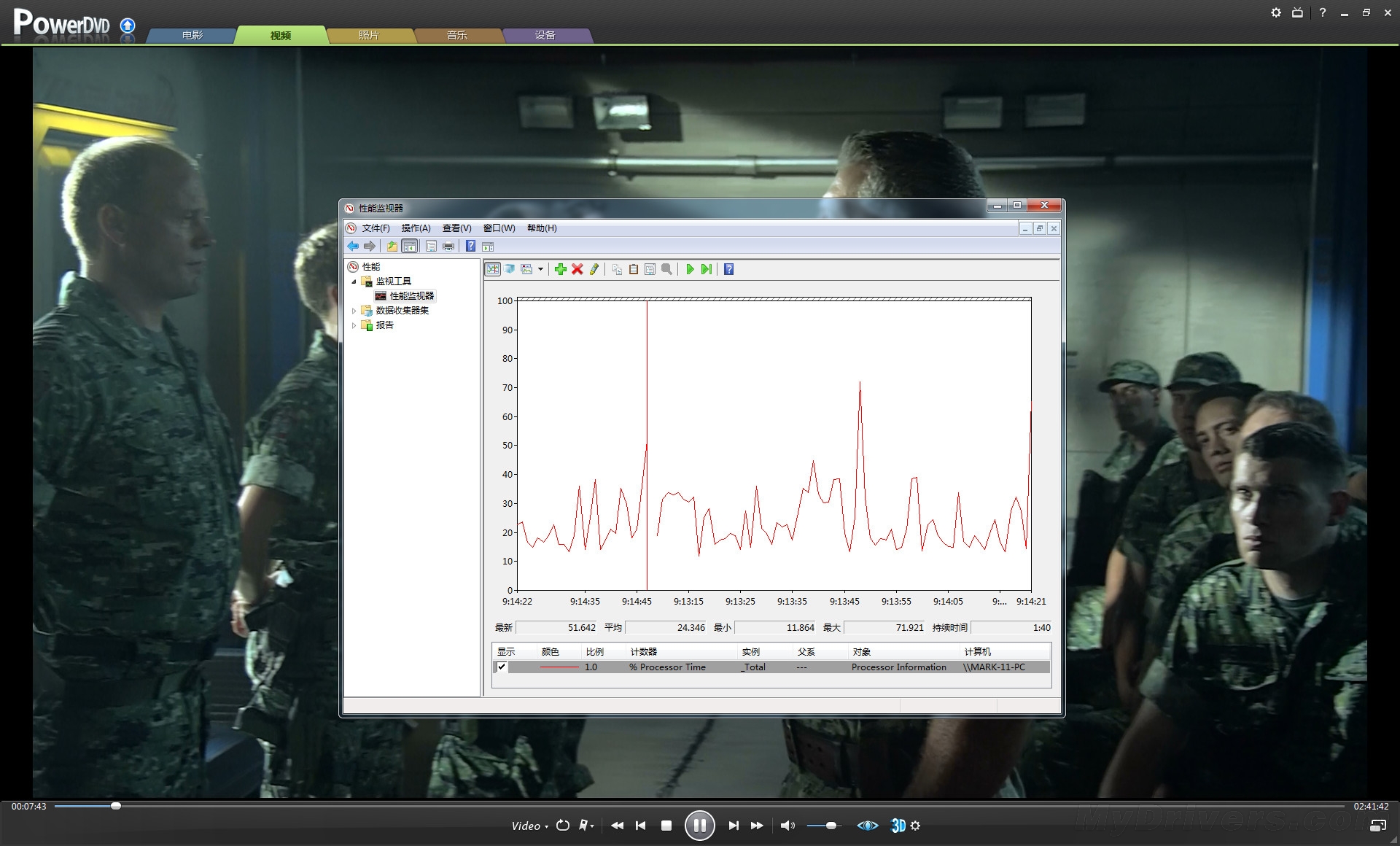

H.264格式

MPEG-2格式

【总结：被动散热有待改善】

在本次测试中，梅捷SY-APU-E35表现出了不俗的实力。虽然处理器性能偏弱，但是整体较为均衡，特别是DX11 GPU图形核心、UVD 3.0视频引擎的加入使之具备了相当强悍的游戏、高清和硬件加速能力，面对各种入门级日常应用绰绰有余，特别是功耗控制极为出色，非常符合当前节能减排的社会趋势。

美中不足的散热方面你的表现，测试中我们室内的温度并不高，刚开机时候CPU温度约为35度，待机一段时间后便飙升至53度，而满载温度也超过了70度，虽然70度这个温度也在可以承受的范围之内，但是长时间的话对平台的稳定性还是会有一定影响的。虽然被动式散热完美的解决了噪音问题，但应付功耗为18W的E35处理器还是有些吃力，希望厂商能够更换散热效果更好一点的被动式散热器。

目前该整合主板的报价为799元，在同类产品中略显昂贵一些，如果能将售价降低至700元左右，那么这款主板在入门级领域将会有很大的竞争力，毕竟700左右的价格只能购买到Intel一款集成显卡的CPU，而加上主板的话会有额外的支出。如果你想组建一台普通的游戏电脑、HTPC高清播放平台，或者24×7不间断下载机，或者日常办公系统，甚至带领父母家人进入电脑的世界，低端的APU融合平台毫无疑问都是上上之选。
