P8Z68-V PRO外部I/O部分

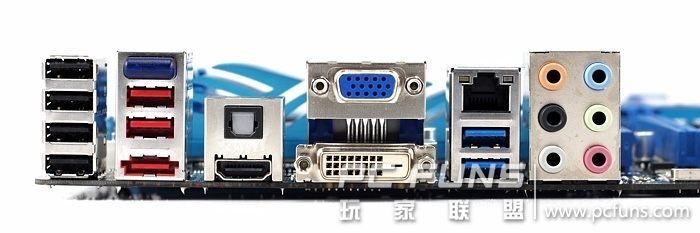

下图从左到右：4×USB 2.0接口、1×蓝牙模块、2×USB 2.0接口、eSATA接口、1×光纤S/PDIF数字输出、1×HDMI、1×VGA、1×DVI、1×LAN、2×USB 3.0、8声道音频输出接口。

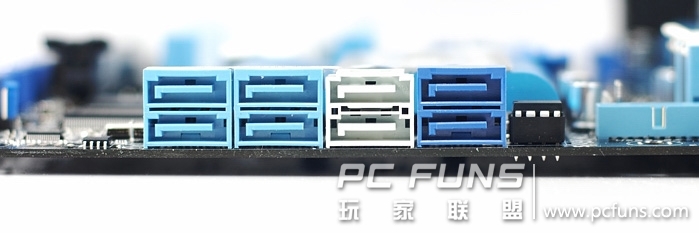

其中浅蓝色为Z68芯片组提供的原生4×SATA 3Gb/s接口，白色为原生2×SATA 6Gb/s，海军蓝为板载Marvell 88SE9872提供的2×SATA 6Gb/s接口。

P8Z68-V PRO供电部分

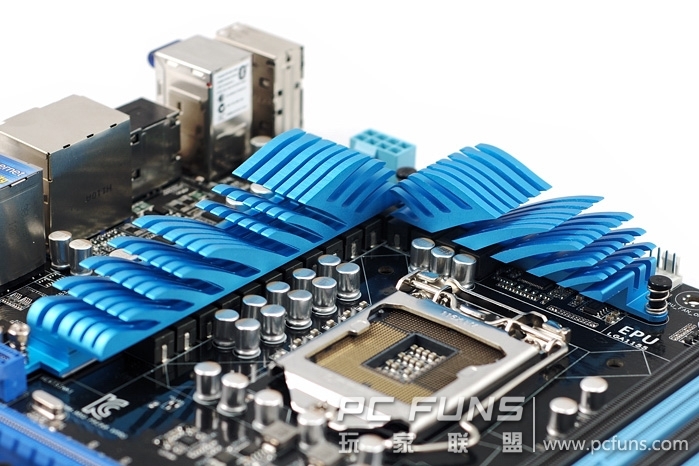

两块铝制的散热片为P8Z68-V PRO供电的散热，设计也几乎与ASUS P8P67系列相似，实际测试来看，默频下的P8Z68-V PRO处理器供电元件散热压力不大。

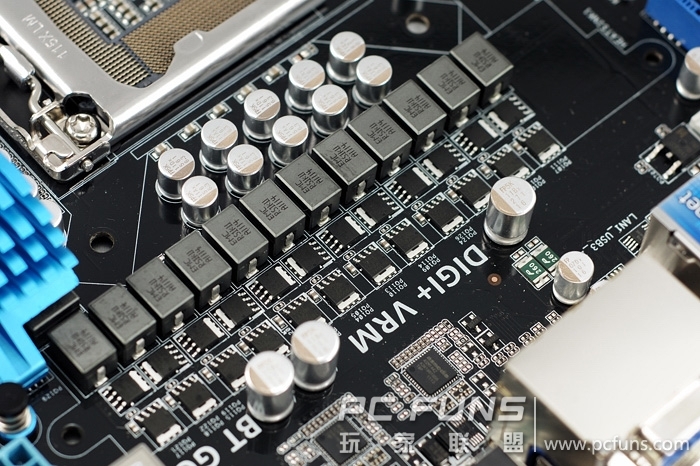

P8Z68-V PRO在VRM PWM方案方面使用的是与顶级的ROG系列相同的Digi+ VRM，但是输出侧元件用料相比之下略显逊色。

P8Z68-V PRO实际采用的是单刀双掷的方案实现的6×2+2×2相供电，分别为SNB架构处理器核心与集成显卡供电。每相供电采用了一上两下的Moseft开关设计，其中上下行Mosfet方案也是ASUS经常使用的LFPAK封装的飞利浦7030AL与两颗5030AL，核心供电每相下行的另外一颗Moseft被安置在了主板背面。

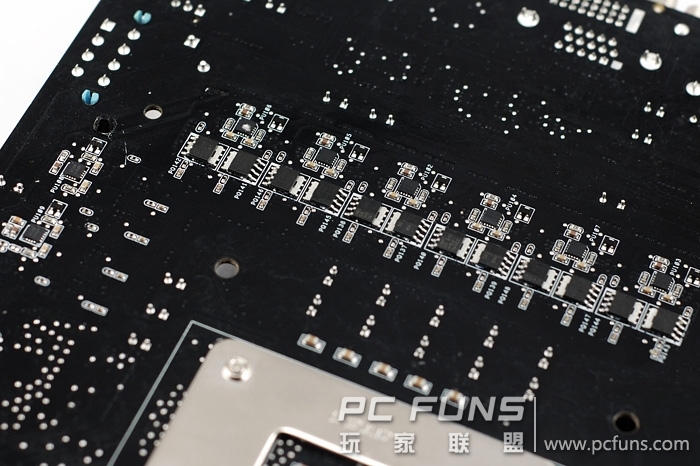

Moseft Drivers在主板背面，但是核心的那部分需要拆掉散热底板才能看到。

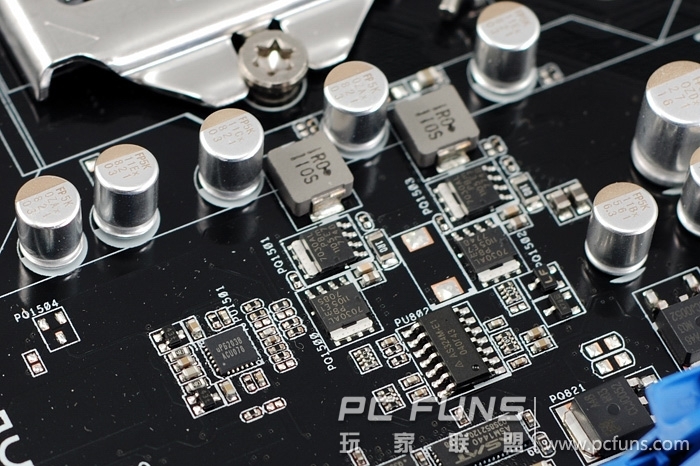

为VCCSA供电为2相，采用的是uPI 的uP6203主控，Mosfet为前文介绍的飞利浦4脚的7030AL。

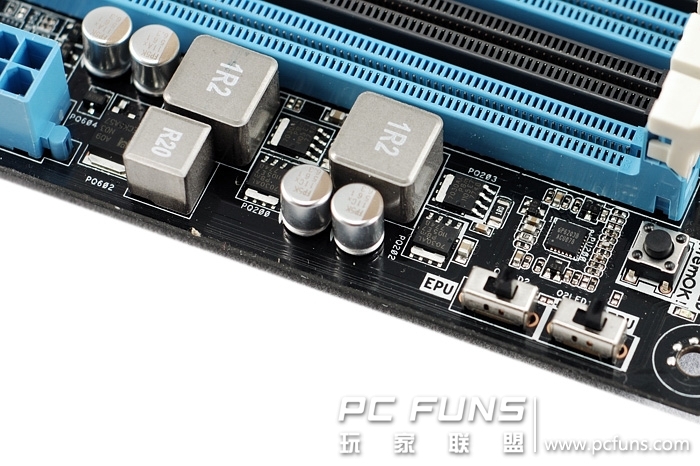

内存供电主控同VCCSA一样为uPI的uP6203，每相Mosfet同样为7030AL，但是电感换成了Trio感值为1.2μH的合金电感。
