苹果前晚发布了新一代iMac一体机，全线搭载Intel 32nm Sandy Bridge平台四核处理器，搭配AMD Radeon HD 6000M系列显卡，并加入了Thunderbolt接口。拆解专家iFixit照例在第一时间奉上拆解指南。

iFixit拆解的这台iMac为21.5寸基础配置版本，配置为Core i5四核2.5GHz处理器，500GB 7200rpm硬盘，Radeon HD 6750M 512MB GDDR5显卡。

背部接口，从左至右：音频输出、音频输入、4x USB 2.0、FireWire 800、Thunderbolt（兼容Mini DisplayPort）、千兆以太网。

机身侧面的SDXC读卡器。

新iMac的整体结构与上代相同，拆解仍然要从吸盘掀起屏幕开始。

屏幕边缘由多处螺丝固定。

取出LED背光IPS液晶屏幕。

屏幕由LG制造，21.5寸1920x1080分辨率，型号LM215WF3，与上代机型相同。

主板上的Intel L102IA84 EFL芯片，用于支持Thunderbolt接口，与MacBook Pro使用的方案相同。

断开三条天线，取出AirPort无线网卡。

苹果此次使用了Atheros AR9388-AL1A 802.11n WiFi无线网络芯片。

取出硬盘，来自西部数据，Caviar Blue蓝盘系列。

取出电源模块。

电源一旁的屏幕LED背光驱动模块。

取出吸盘式DVD刻录光驱。

此次iMac使用的光驱来自索尼Optiarc公司，型号AD-5690H。

光驱下的空间可用于放置2.5寸硬盘，用户在苹果官网订购时可以选择增加一块最大256GB的固态硬盘作为系统启动盘，但仅在21.5寸高配和27寸机型上提供。

音频输入输出模块嵌入外壳当中，需要将其整个取出。

苹果Logo后方的红外线接收模块。

多处螺丝固定主板。

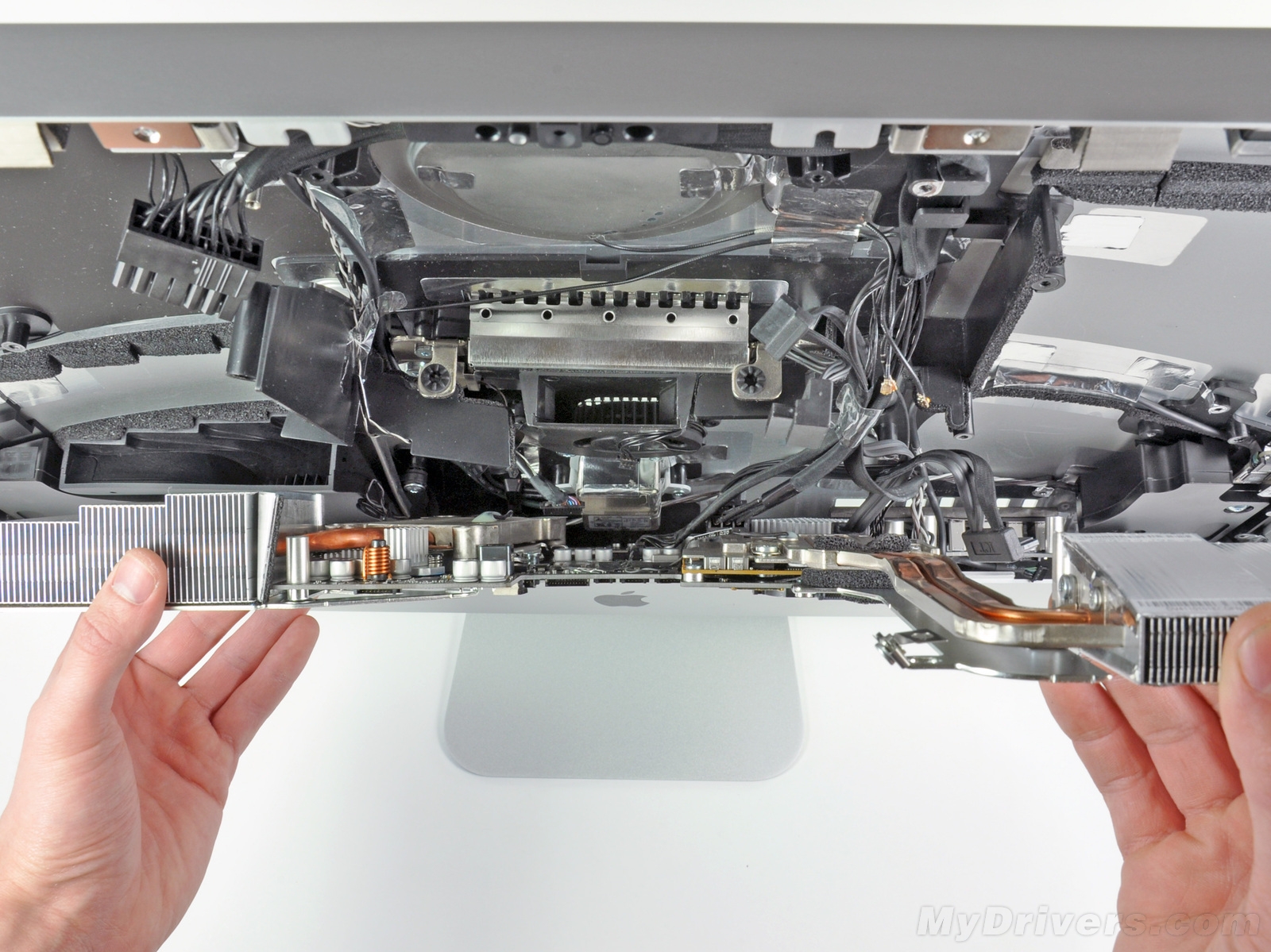

先向上提起，才可取出主板。

主板全貌，两处散热器分别对付CPU和GPU。

主板背面，iMac共有四条SO-DIMM DDR3内存插槽。

取下GPU模块。

摘下GPU散热器。

AMD Radeon HD 6750M GPU，四颗海力士H5GQ1H24AFR T2L 1Gb GDDR5颗粒构成总数512MB显存。

CPU散热器上的撕毁不保易碎贴。

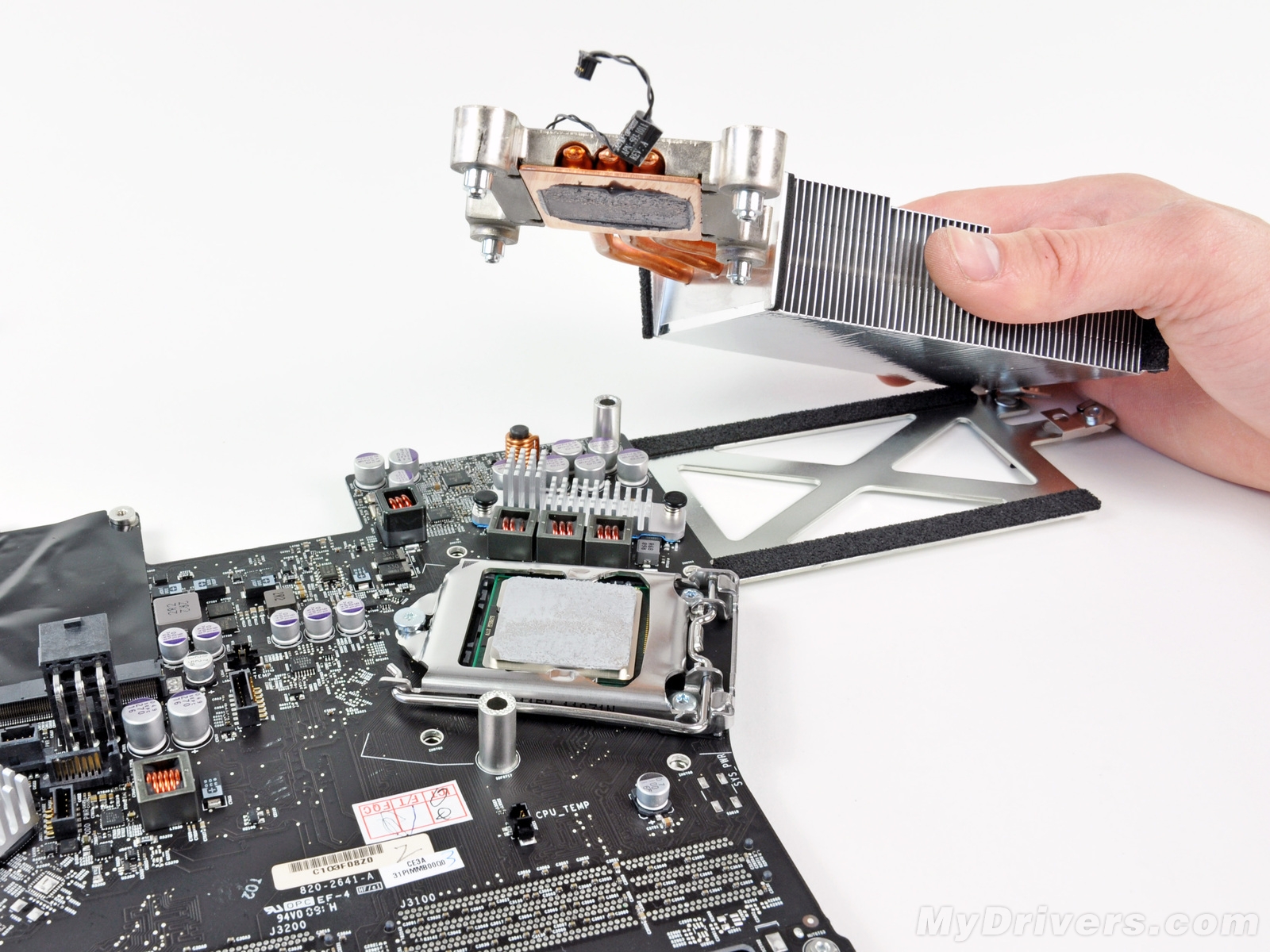

取下CPU散热器。

标准LGA 1155插槽下的一颗Core i5-2400S处理器，四核2.5GHz主频，6MB三级缓存，属于65W低功耗版本。

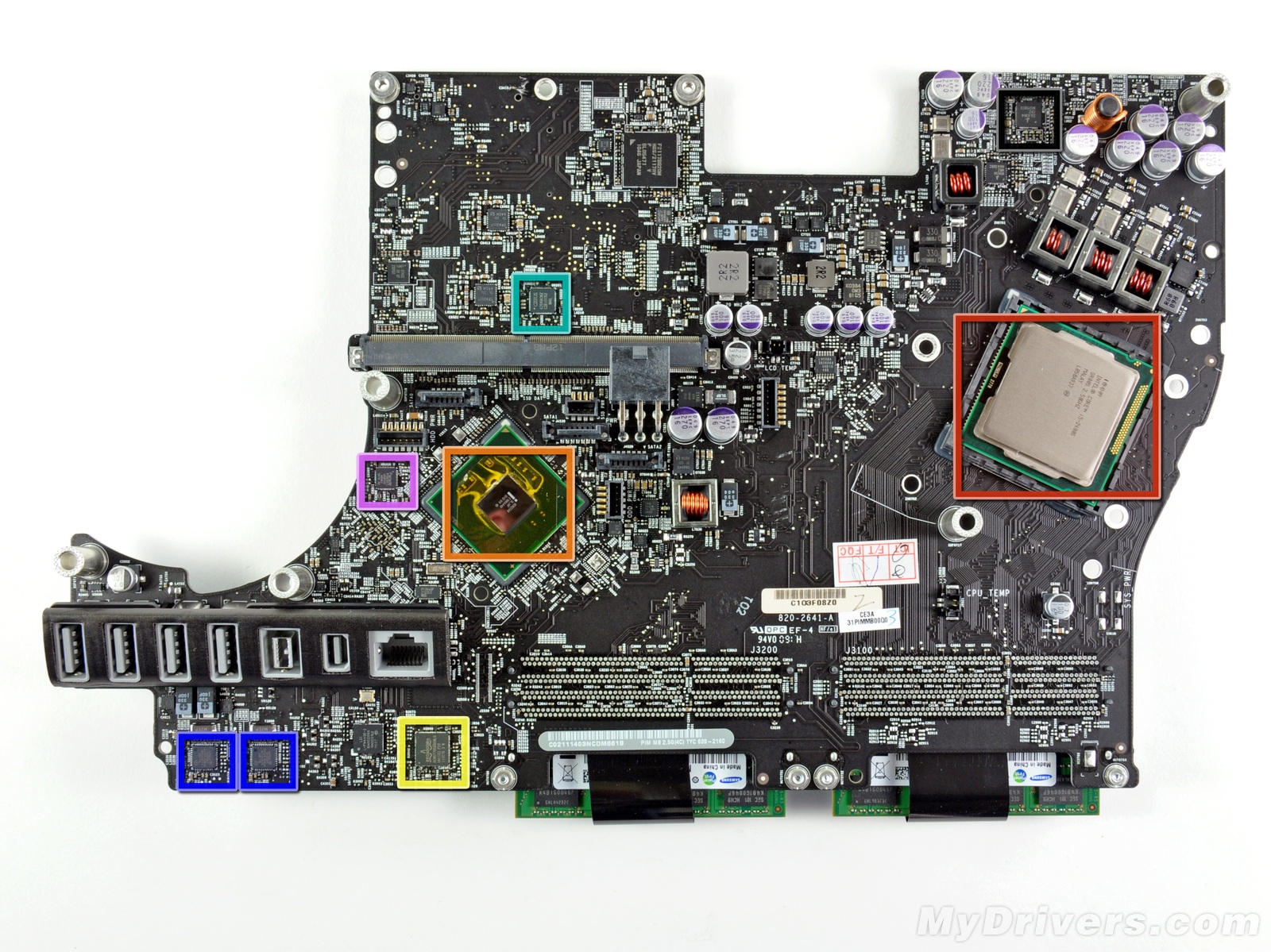

主板正面：

红：Core i5-2400S处理器

橙：Intel BD82Z68（大惊喜，苹果居然使用了尚未正式发布的Z68芯片组）

黄：Broadcom BCM57765B0KMLG芯片集成千兆以太网控制器和读卡器控制器

绿：Cirrus 4206BCNZ音频控制器

蓝：SMSC USX2061 USB 2.0控制器

紫：Intersil ISL6364 CRZ单相PWM，保障GPU供电。

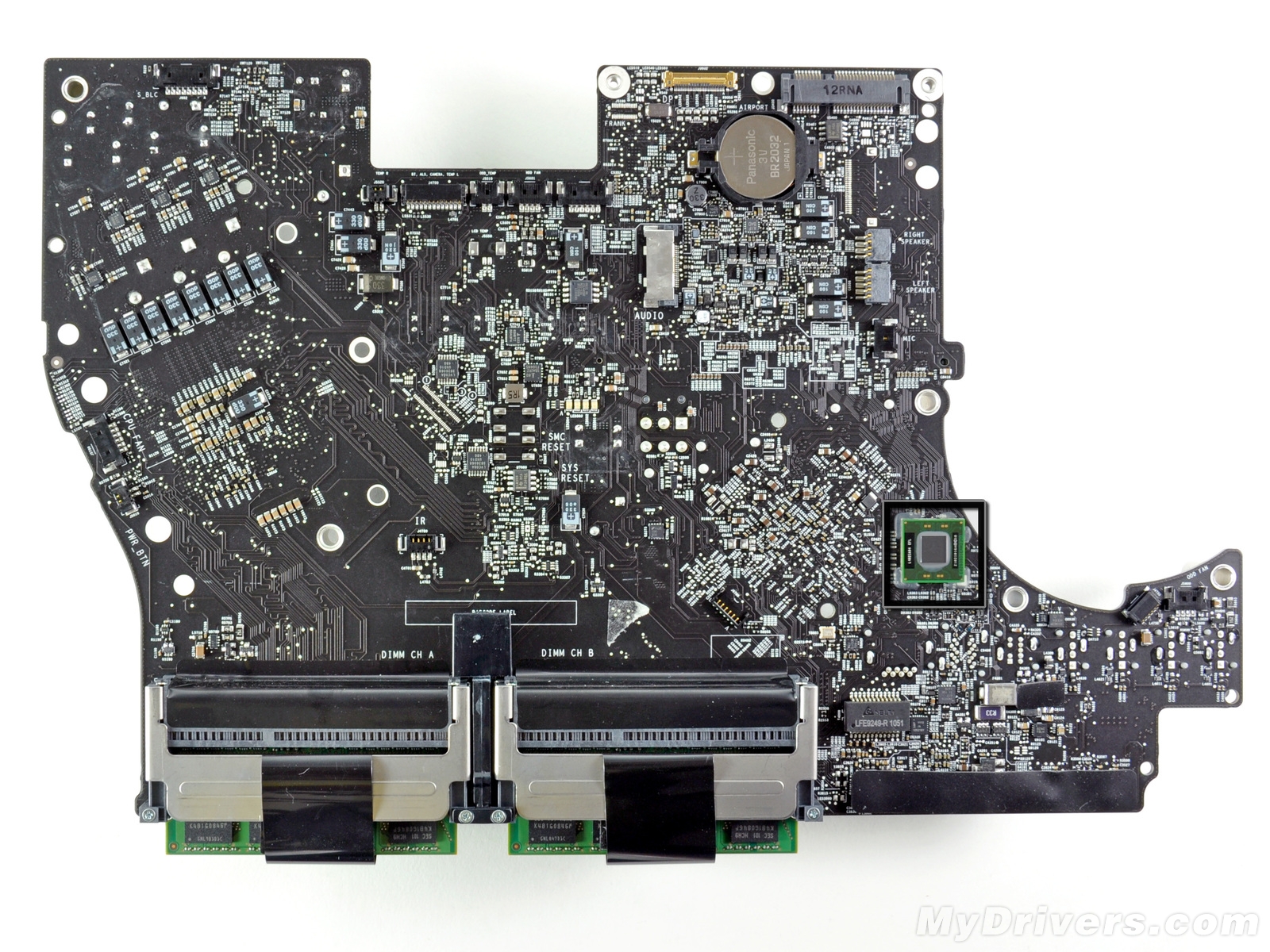

主板背面：

黑：Intel L102IA84 EFL Thunderbolt控制器

余下机身边框中的蓝牙模块。

揭开蓝牙模块屏蔽罩。

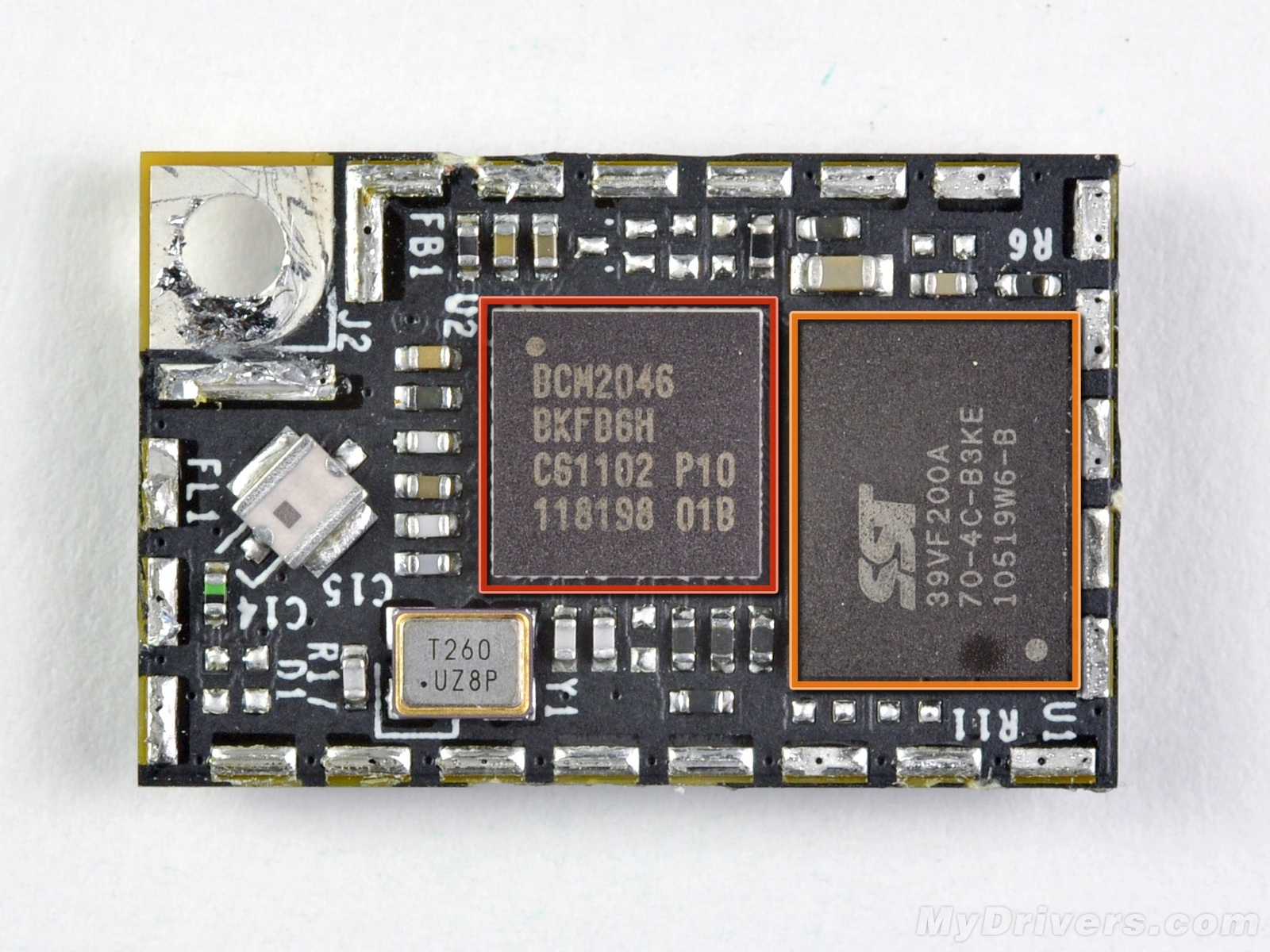

主要内容包括Broadcom BCM2046蓝牙芯片和SST 39VF200A CMOS MPF 256KB闪存。

全家福
