近日，国内板卡大厂盈通的主打莫过于“游戏高手”系列了，本站之前评测过的HD 6850/6870游戏高手就是其代表产品。和国内许多显卡厂商一样，盈通也是A/N通吃，而且从产品质量来看都不含糊。既然同属一个系列，这些显卡的做工用料大都秉承着相似的特点，细细看来不外乎以下几点：默认高频、超频出色、8相核心供电、NEC Proadlizer去耦电容、汉化电压测量点、电压调节开关、散热器投入成本不菲等等。

如今盈通的另一款GTX 560 Ti游戏高手也到达了评测室，以上特点当然如数继承，搭载的黑海2散热器更是该卡的主要卖点之一。下面的文章就该卡的外观、散热器、做工、用料、超频、温度、功耗几个方面进行阐述。（事实上，该卡日前还经历了一点小小的风波，主要是关于第二版产品的召回问题，本站也进行了报道，感兴趣的读者不妨参看这里。另外需要说明的是，本次评测采用的是第一版GTX 560 Ti游戏高手。）

显卡外观赏析：

盈通GTX 560 Ti采用自家设计的非公版PCB，与超频三黑海2散热器搭配相得益彰。

显卡为开放式散热方案，相比公版的封闭式散热出风口更多，更加利于显卡核心及周边元器件的散热。

导风罩采用工程塑料材质，表面经过黑化处理，与主散热器颜色融为一体。

显卡正视图，整卡长度与公版卡基本相当，不过两个10cm大口径风扇的加入使得显卡开起来更加YY。

由于黑海2散热器厚度不菲，整卡厚度也相当给力，基本要占用三个半插槽位。对于想组建SLI的玩家来说，只能挑选PCI-E接口多的主板了。

接口部分比较标准，双链接DVI+HDMI接口的组合也基本能够满足大多数用户的使用需求。另外，挡板部分经过镀镍处理，对于抗氧化生锈效果不错。

显卡的主要卖点之一，就是下面这款黑海2散热器了。黑海2是超频三去年年底发布的一款显卡专用散热器，为之前“黑海”的升级版本。散热器整体尺寸为234(L)x 114(W)x 51(H)mm，重量约500g，由5根6mm纯铜热管+34片铝制镀镍散热鳍片+热管直触式铜质底座+双10cm直径风扇构成，兼容市面上主流的中高端显卡，目前的市场价格应该在250元左右。

超频三黑海2散热器采用10cm大口径静音风扇。

导风罩和主散热器分离。

主散热器采用34片铝制镀镍散热鳍片。

超频三专利的H.D.T直触技术，5根热管经过精细打磨直接与GPU零距离紧密接触。

热管和散热鳍片之间采用穿FIN工艺，散热鳍片上设计了许多凹点，目的也是为了增大散热面积。

散热器稍有欠缺的就是采用了2pin接口不能自动调速，不过这个问题盈通已经在第二版GTX 560 Ti游戏高手中更换为4pin接口解决。

由于散热器与显卡连接线较短，所以采用了延长线。

文章开头提到的默认高频、8相核心供电、NEC Proadlizer去耦电容、汉化电压测量点、电压调节开关等一系列特色基本都反映在下面这张PCB上，下面一一来看。

显卡采用的湖蓝色非公版PCB由盈通自行设计，密密麻麻的元器件也从侧面反映出用料不俗。

PCB背面。上图红色标识部分分别为：汉化电压测量点、电压调节开关、uP6218AM核心供电主控芯片、NEC Proadlizer去耦电容。

核心特写，40nm的GF114核心。核心内集成19.5亿晶体管，拥有384个CUDA核心，64个纹理单元，32个光栅单元。

三星GDDR5 0.4ns显存，理论频率可达5000MHz。单颗规格为32M/32bit，PCB正面8颗共同组成1GB/256bit的显存规格。

核心供电采用了8相，比公版卡足足多了一倍。每相供电搭配三颗uPI出品的SO-8封装的MOSFET，上桥为M3014H，下桥是两个M3016H。滤波电容来自日本尼基康的LF系列固态电容，电感则是清一色的R56全封闭式。夸张的核心供电并非是一味的堆料，而是显卡稳定超频的基础条件之一。另外，我们注意到，显卡采用了6+8pin供电接口，也是为了保证核心供电充足。

核心供电采用uPI uP6218 PWM主控芯片，最高支持8相供电，普遍勇于两千元级别顶级主板上，支持最新的英特尔VRM11。由于这款芯片没有内置驱动IC，所以PCB背面采用了外置Driver式驱动，每颗uP6202芯片独立驱动2相供电，相比传统内置设计温度更低，驱动更精确。

为了让玩家尽可能地挖掘显卡的超频潜力，满足极限超频用户的需求，盈通还特别设计了电压调节开关，具有两个调节拨片和四相电压设置：

A） 1.175V 拨片1在 “1 位置”，拨片2在“2 位置” 。（两个拨片都在底部）；

B） 1.200V 拨片1在“ON位置”，拨片2在“2 位置” 。（拨片1拨上去）；

C） 1.225V 拨片 1 在“1 位置” ，拨片 2 在“ON 位置” （拨片 2 拨上去）；

D） 1.250V 拨片 1 在“ON 位置” ，拨片 2 在“ON 位置” （两个拨片全部拨上去） 。

显存一相供电，与核心供电一样搭配SO-8封装的MOSFET，上桥为为M3014H，下桥是两个M3016H，电容也是日本尼基康的LF系列。

背面PCB的两颗Proadlizer去耦电容。在显卡运行过程中，供电部分的电感、电阻等都会有相应的供电噪声存在，这种噪声会影响电流的稳定性。从另一方面来讲，也就是就是纹波电压，是指输出直流电压中含有的工频交流成分。高频工作的GPU对这种纹波电压非常敏感，所以配备去耦电容后，纹波电压得到有效降低，更大程度地保证供电的纯净稳定。

除了电压调节开关之外，盈通还在显卡PCB顶部设计了电压测量点，方便超频玩家实时监控显卡各部分的电压。为了照顾国内用户，盈通还非常人性化的将标识进行了汉化，从左至右分别为：核心、显存以及接地点，玩家可使用万用表测量显卡当前的实时电压。

接口部分全部采用了完整的低通滤波输出电路，金属全屏蔽接口设计，保障显示输出的稳定。

具体测试平台如下：

测试成绩汇总如下：

上文我们说了，这款盈通GTX 560 Ti采用了8相核心+1相显存的供电方案，同时提供了电压调节开关，为显卡超频提供了扎实的基础条件，下面就实际检验一下显卡的超频能力。默认电压下，显卡的默认频率就达到了920/1840/4400MHz，相比公版GTX 560 Ti的822/1645/4008MHz已经高了许多，所以我们着重看一下加压条件下显卡的频率能达到何种高度。

超频工具依然采用NVIDIA Inspector ，版本1.9.5.5，一款专为N卡设计的信息识别与超频工具，绿色免安装，使用起来简单方便，拖动滑杆即可调整频率、电压、风扇转速，即便不熟悉超频的用户也能很快上手。

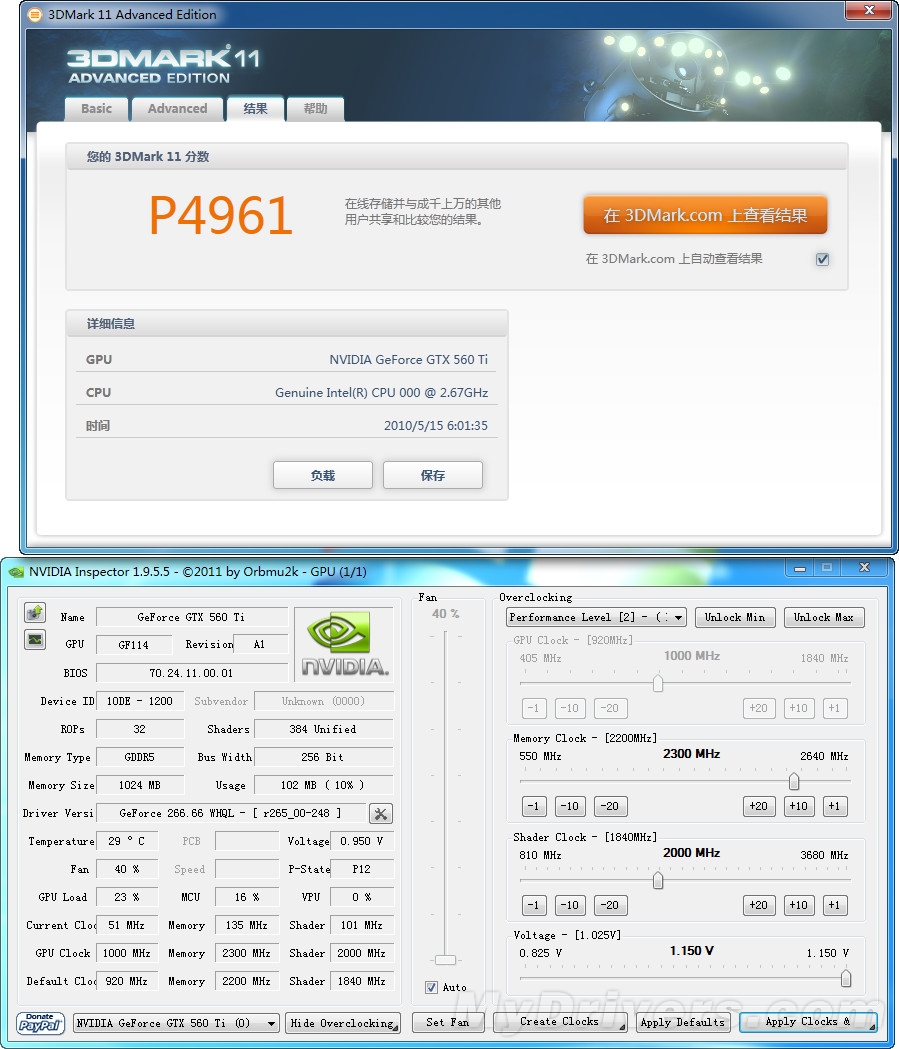

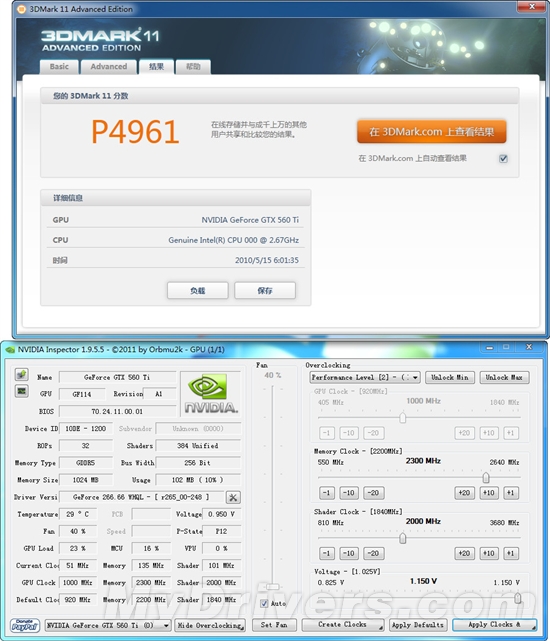

显卡频率超至1000/2000/4600MHz，3DMark 11 P档得分达到了4961

风扇转速40%，核心电压调至1.115V，经过反复尝试，在保证稳定运行的前提下，我们将盈通GTX 560 Ti游戏高手的核心/Shader/显存分别超频至1000/2000/4600MHz。而后打开3DMark 11顺利通过测试，P档成绩为4961分，相比默认频率下提高了384分，理论性能提升了8%左右。可以看到，得以于盈通GTX 560 Ti游戏高手强悍的8相核心供电以及出色的散热设计，核心可以轻松突破1GHz，性能再次大幅提升。

温度：

温度部分，选取显卡2D待机、游戏（Crysis）以及满载（Furmark极限拷机）三种状态，利用GPU-Z实时监控，待连续运行10分钟峰值温度稳定后，记录此时显卡核心两种频率下最高温度。（室温25℃左右）

从测试结果来看，超频三黑海2的控温效果还是相当不错的。即便盈通GTX 560 Ti设定了较高的默认频率，但在黑海2的镇压下还是相当凉爽的。待机状态，两款显卡核心温度相差不多，盈通GTX 560 Ti相比之下低了2℃。Crysis游戏中黑海2的散热效能就体现出来了，盈通GTX 560 Ti为49℃，而此时公版GTX 560 Ti已经飙升到58℃。到了满载状态，两款显卡有了10℃左右的差距。

值得一提的是，虽然显卡风扇为2pin接口不能自动调速，但凭主观感受来讲，整体噪声还是比较低的。当然这也是因为两个风扇口径较大，能够提供足够的风量，所以恒定转速不高（1800转），噪音自然得到了很好的控制。

功耗：

功耗测试部分利用功耗仪直接测量整套平台的总功耗，其中包括CPU、主板、内存、硬盘、显卡、电源以及电路损耗所有在内的整机功耗（不包含显示器）。同样选择显卡2D待机、游戏（Crysis）及满载（Furmark拷机）三种状态，稳定运行10分钟选取期间最大值，测试结果如下：

测试之前笔者看到盈通的8+1相供电以及6+8pin供电接口，加上920/1840/4400MHz的频率，本以为功耗会相当高。不过实际测试之后才发现，只是长相很吓人而已。进过供电管理模块的均衡分配，显卡三种状态下的整机功耗并没有比公版高多少。

待机状态下两款显卡都在空载状态，频率都保持在较低水平，所以整机功耗也基本相当。Crysis游戏中功耗差别开始显现出来，不过此时盈通GTX 560 Ti游戏高手整机功耗也仅比公版高了7w左右。虽然满载状态高出幅度提升到12w，不过考虑到性能提升幅度也可接受，况且这种BT状态平时很少能够用到。

小结：

总体来说，这款盈通GTX 560 Ti集成了“游戏高手”系列几大特点：默认高频、8相核心供电、NEC Proadlizer去耦电容、汉化电压测量点、电压调节开关，超频出色，同时显卡搭载的黑海2散热器（市场单价250元左右）也是卖点之一，在温度实测中体现出了出色的控温能力。

超频能力自然不用多说，从默认920/1840/4400MHz的频率设定就不难看出，盈通对这款显卡还是相当自信的。核心电压1.15V下，显卡核心频率可以轻松超频至1GHz，显存频率也能达到460MHz，此时的性能相比之前又有了不小提高。

最后说一下显卡的价格。虽然这款显卡原定的价格为1999元，与公版卡定价一样。不过近期正值促销，现在购买可获得安钛克模尊520模块化电源，折价后仅需1500元左右，还是相当超值的。
