一周前，微星正式发布了两款闪电版显卡N580GTX Lightning、R6970 Lightning，分别基于N、A两家最强劲的单芯显卡GeForce GTX 580、Radeon HD 6970。TechPowerUp.com网站今天奉上了前者的详尽评测，包括产品实物、性能、功耗、噪音、超频等等。

N580GTX Lightning沿用了微星的Power4供电架构，号称是世界上第一款采用16相供电的GTX 580，搭配独立显存供电、全铜MOS、四颗Proadlizer去耦电容；散热器使用第三代Twin Frozr III，由两个90毫米直径风扇、两条8毫米SuperPipe纯铜热管、全覆盖式一体成型散热鳍片组成，号称比公版方案降温21℃、降噪5.5dBA；同时有第二代军规元件、LPL闪电供电层等特色用料，以及电压测量点、电压切换开关、双BIOS、XtremeCool3液氮超频开关、PWM Clock Tuner供电时钟频率切换、支持核心/显存/PLL电压调节等特色技术。该卡核心、显存频率分别预超至832MHz、4200MHz，输出接口提供了两个双链接DVI、HDMI、DisplayPort。

据透露，微星这款闪电版GTX 580售价为520美元，比公版标价贵20美元。

一、实物赏析

包装盒正面

包装盒背面

显卡和附件合影：右侧三根线是用来测量电压的

正面照

背面照：庞大的PCB板型和四颗Proadlizer去耦电容清晰可见

双插槽体积

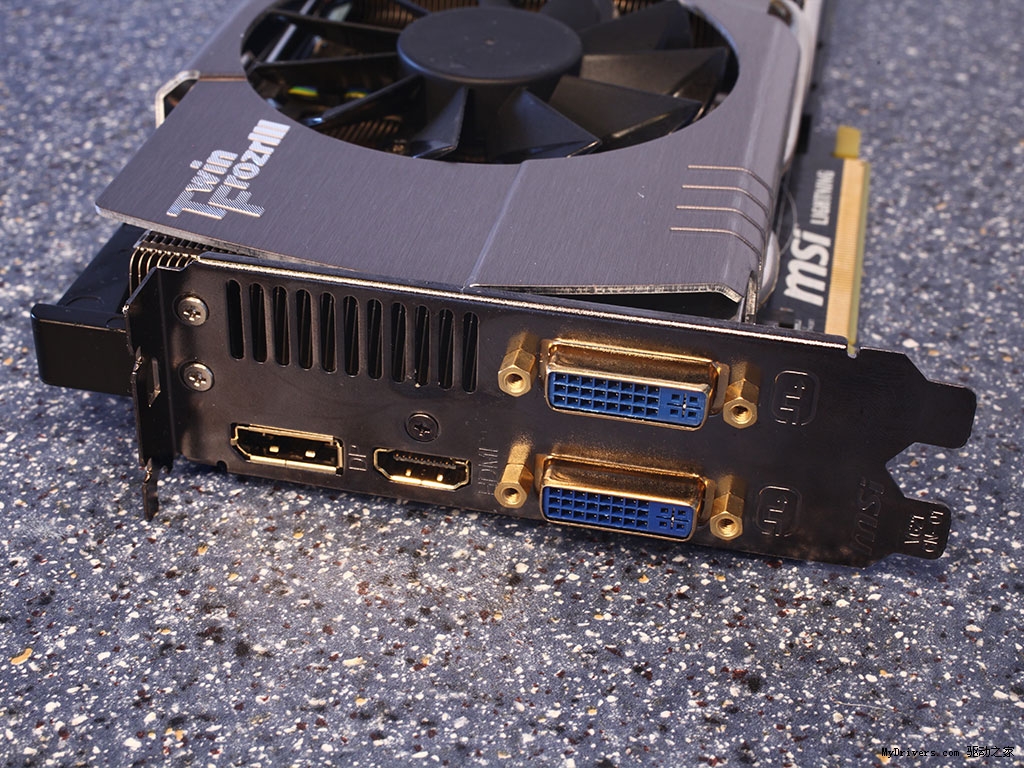

输出接口

两个SLI桥接金手指：附送两个SLI桥接器，支持三路SLI

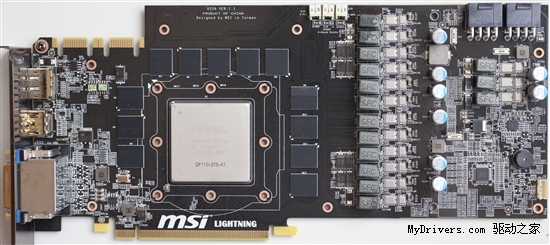

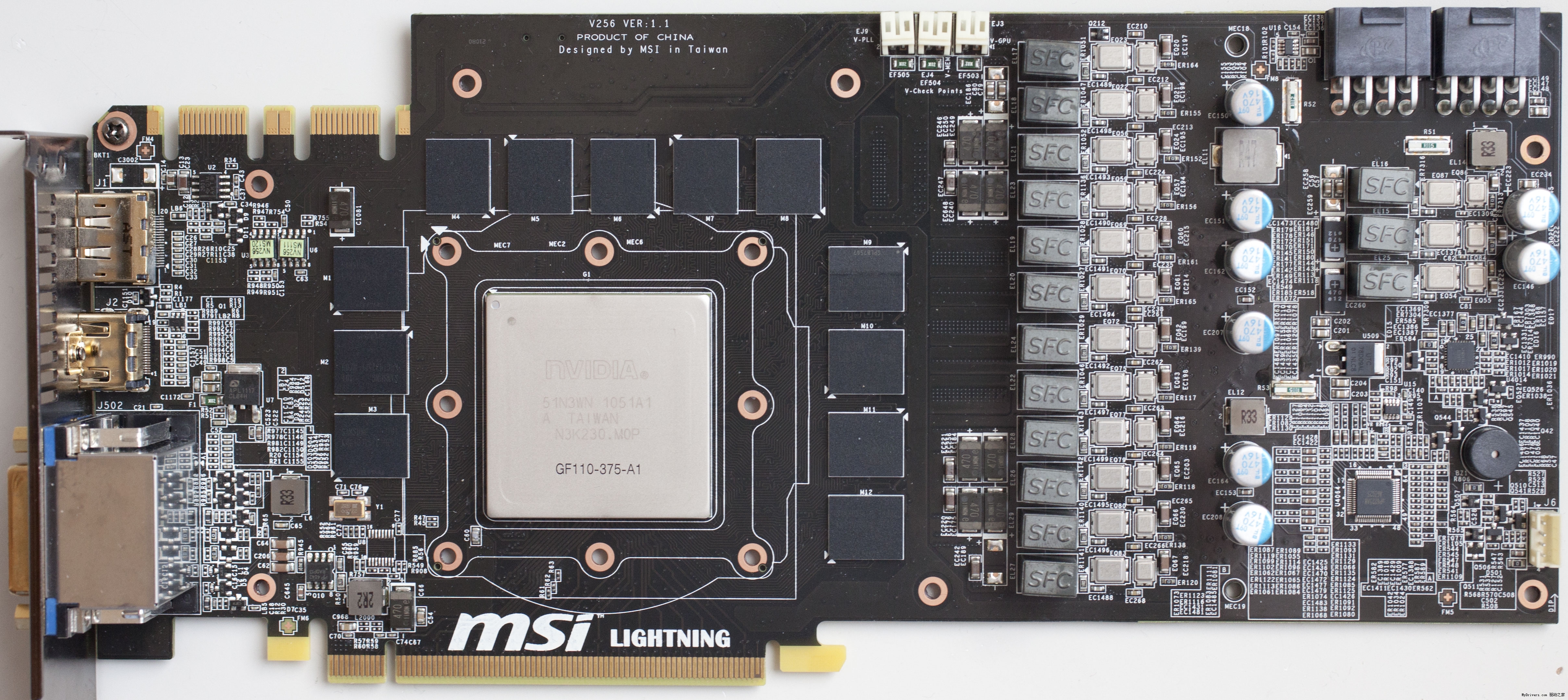

PCB正面超大图(4831×2156)

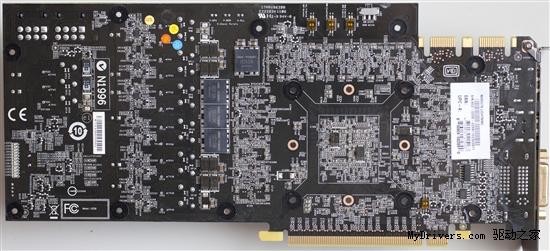

PCB背面超大图(4515×2068)

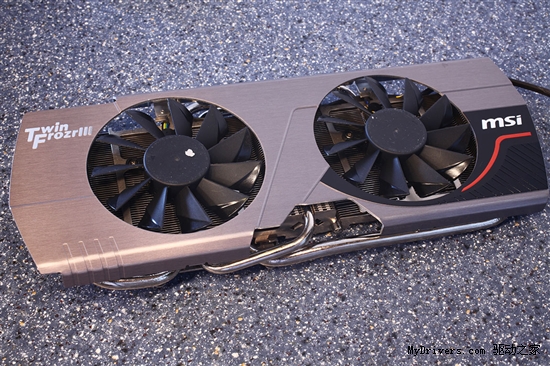

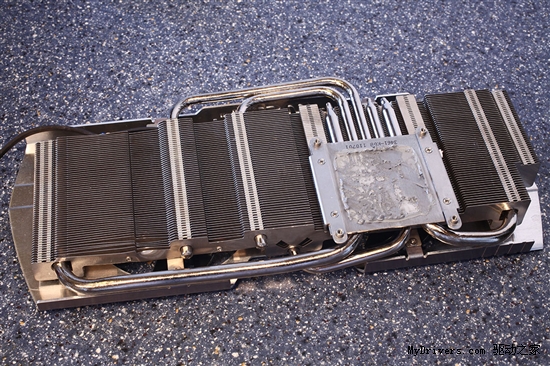

拆下来的散热器

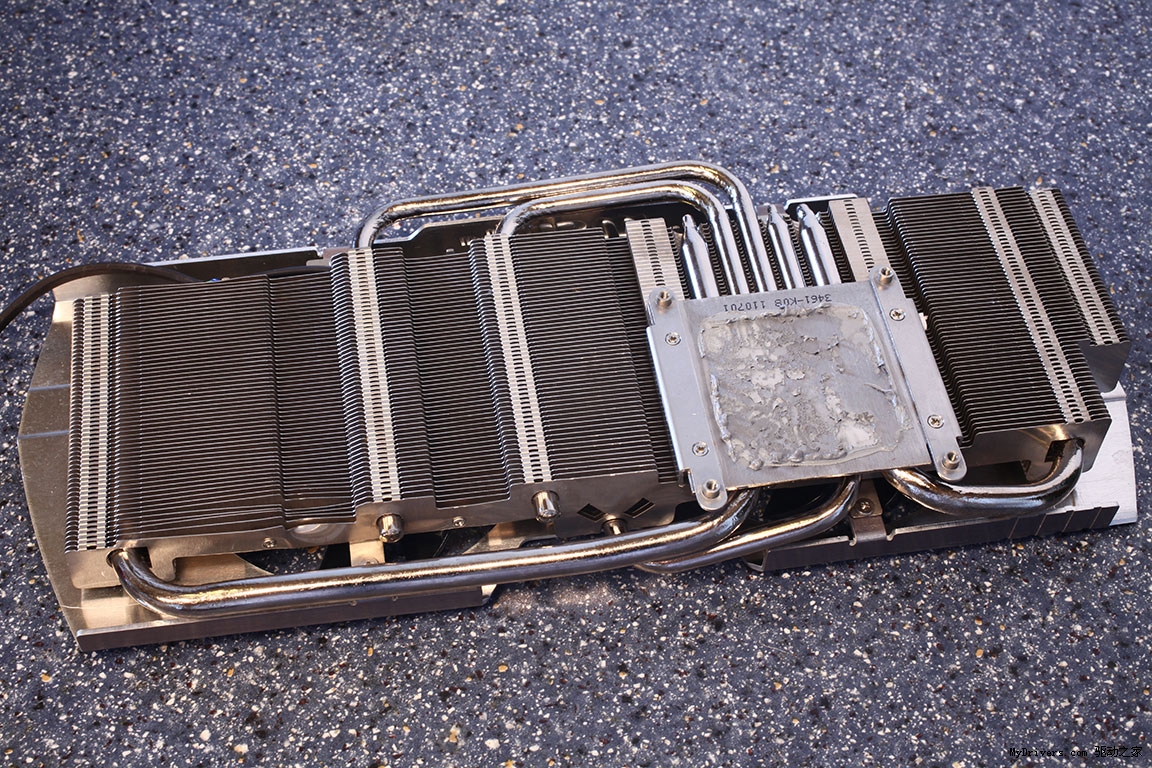

散热器底部

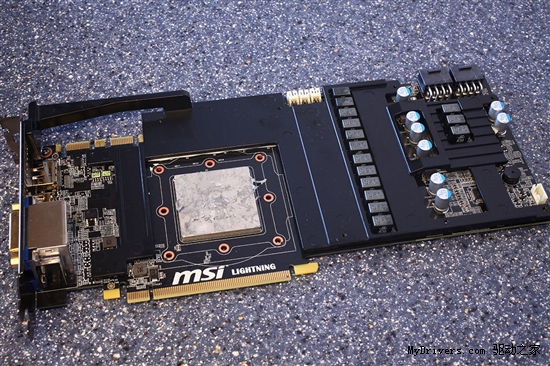

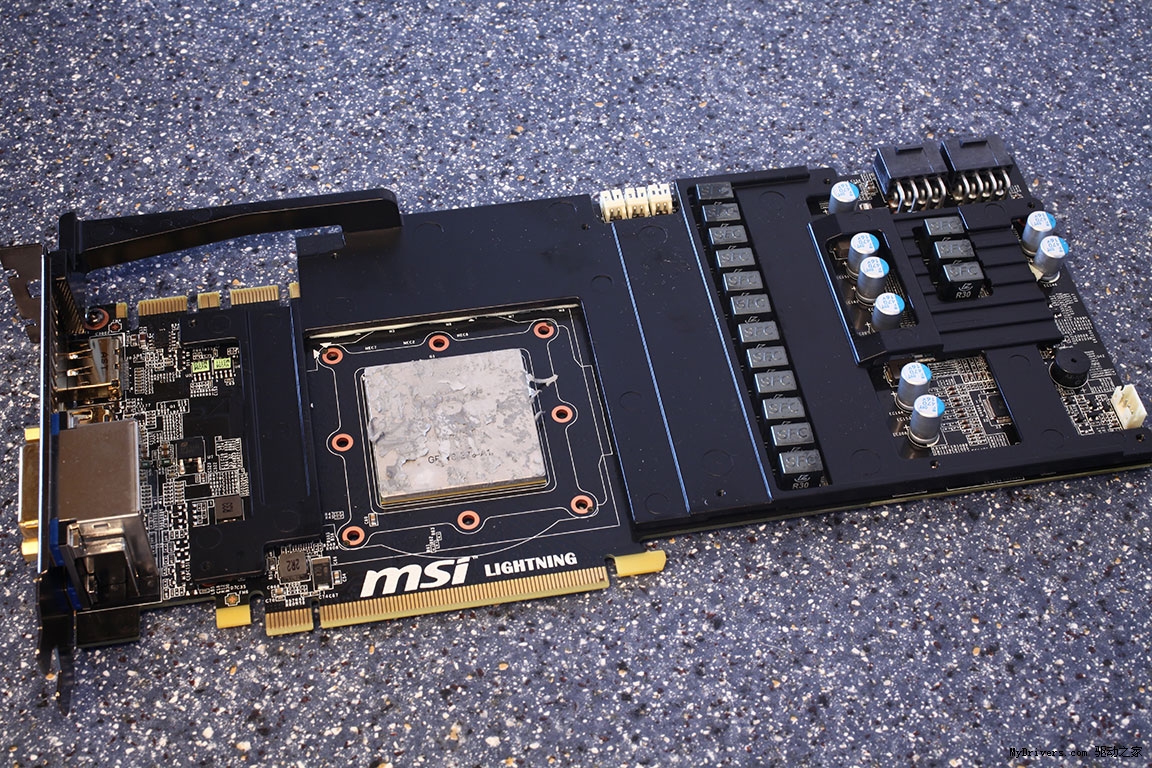

显存颗粒和供电电路上都加装了金属辅助散热支架

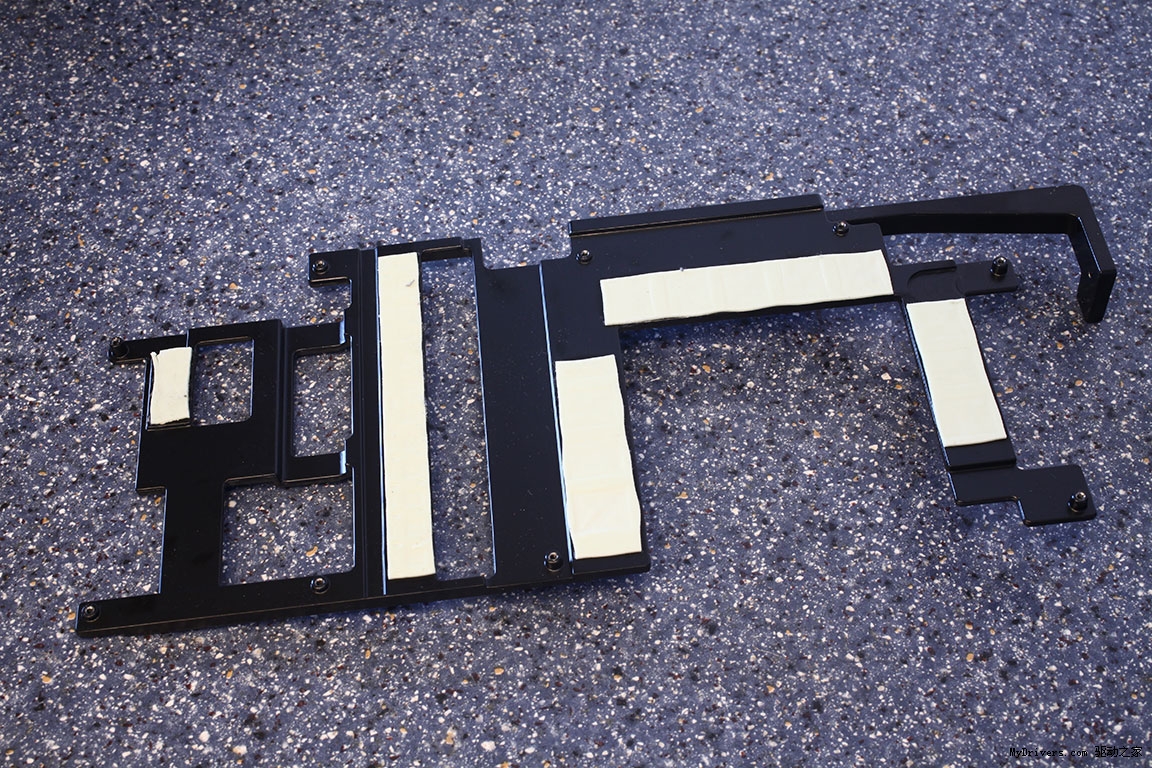

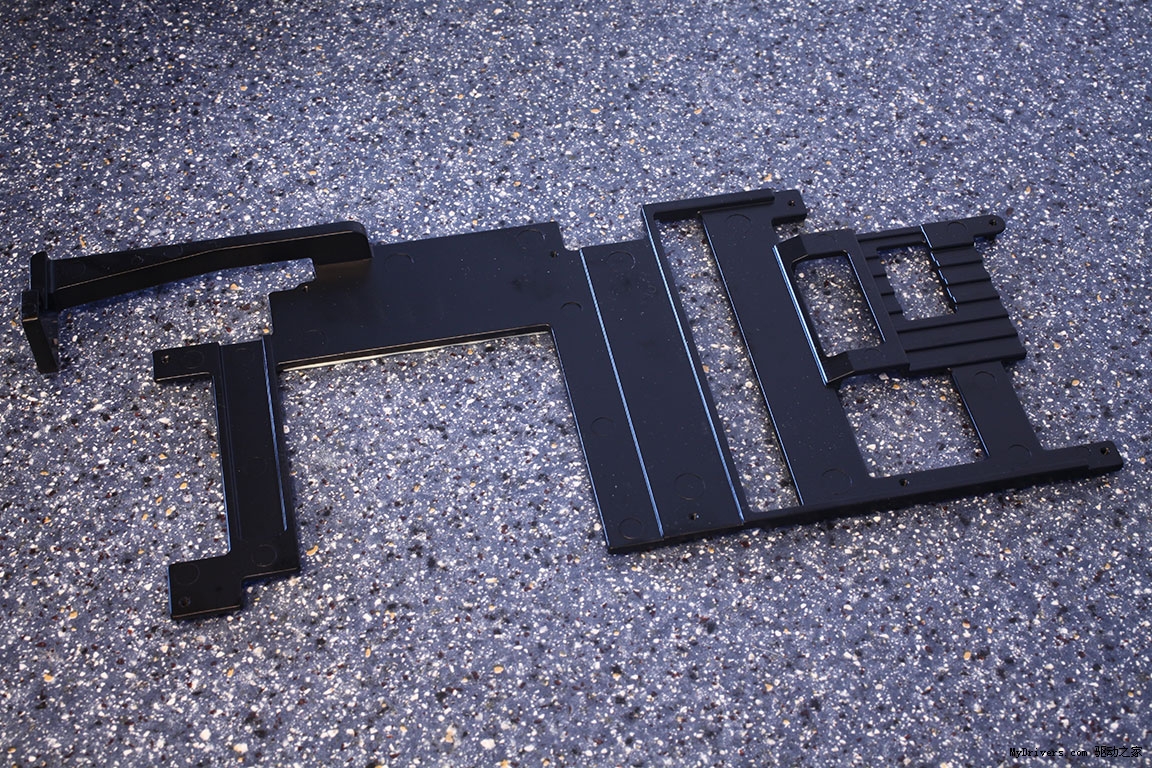

辅助支架

辅助支架底部

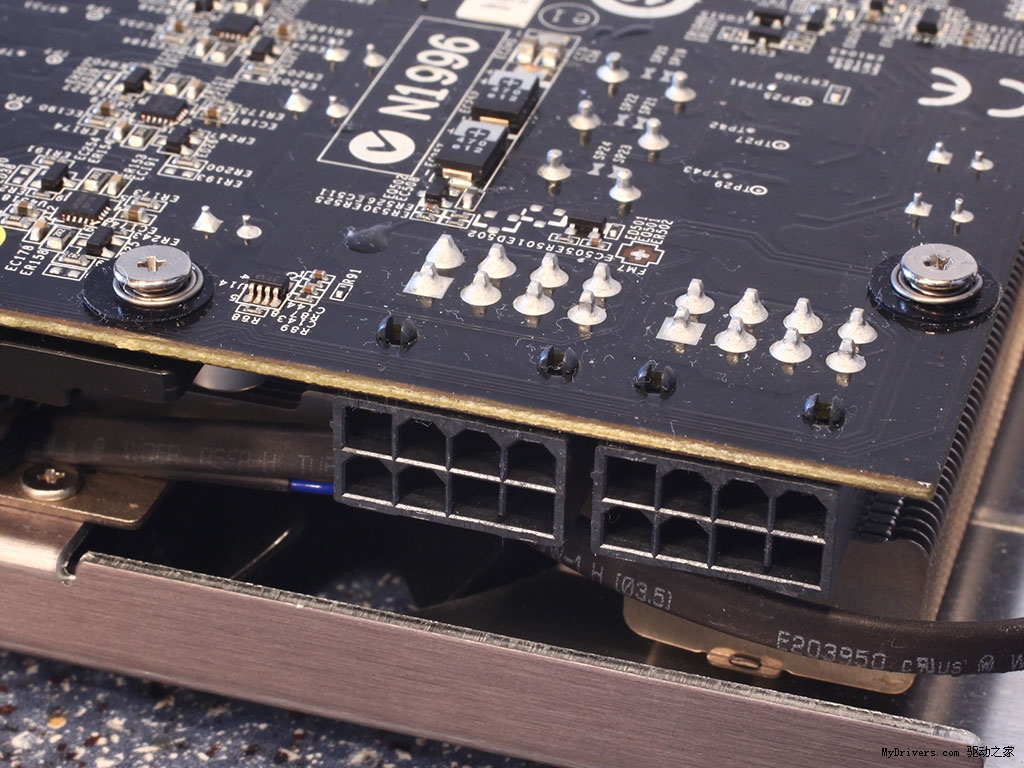

两个八针辅助供电接口

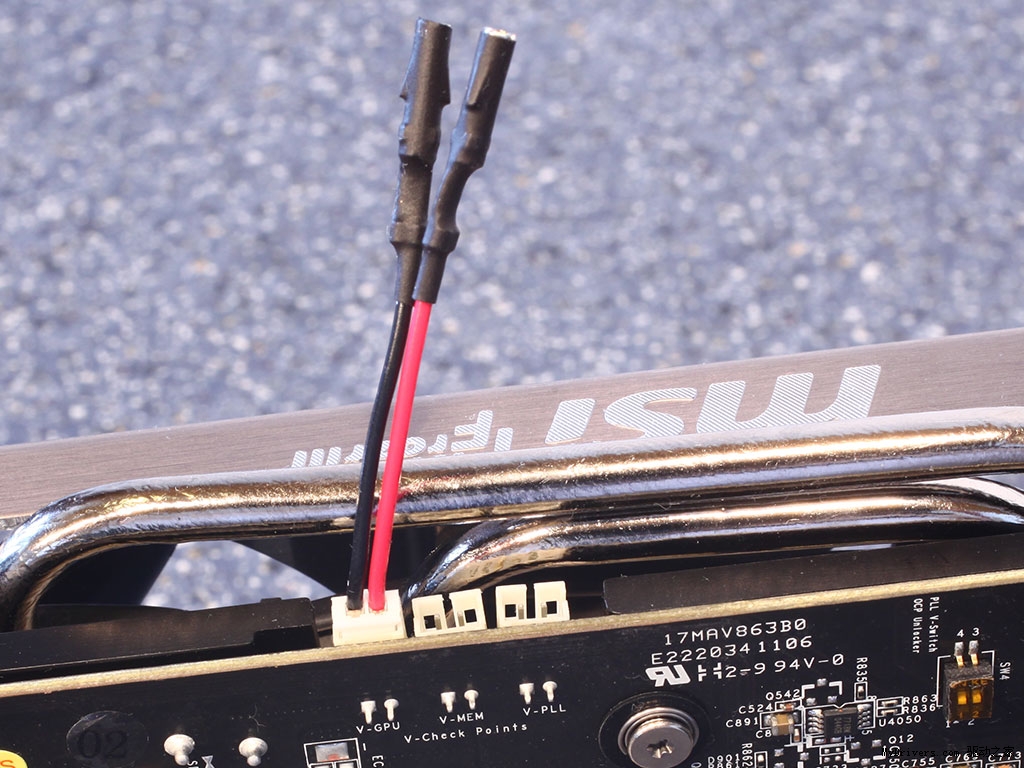

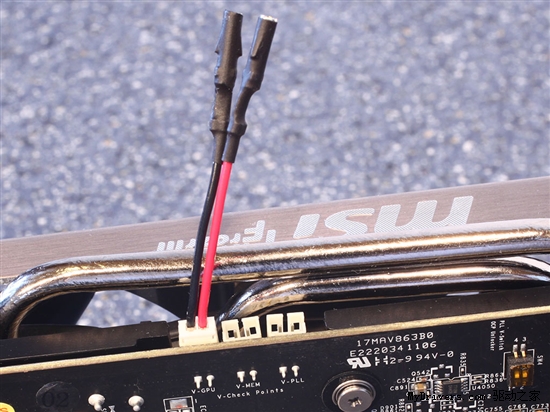

三个电压测量点：核心电压、显存电压、PLL电压

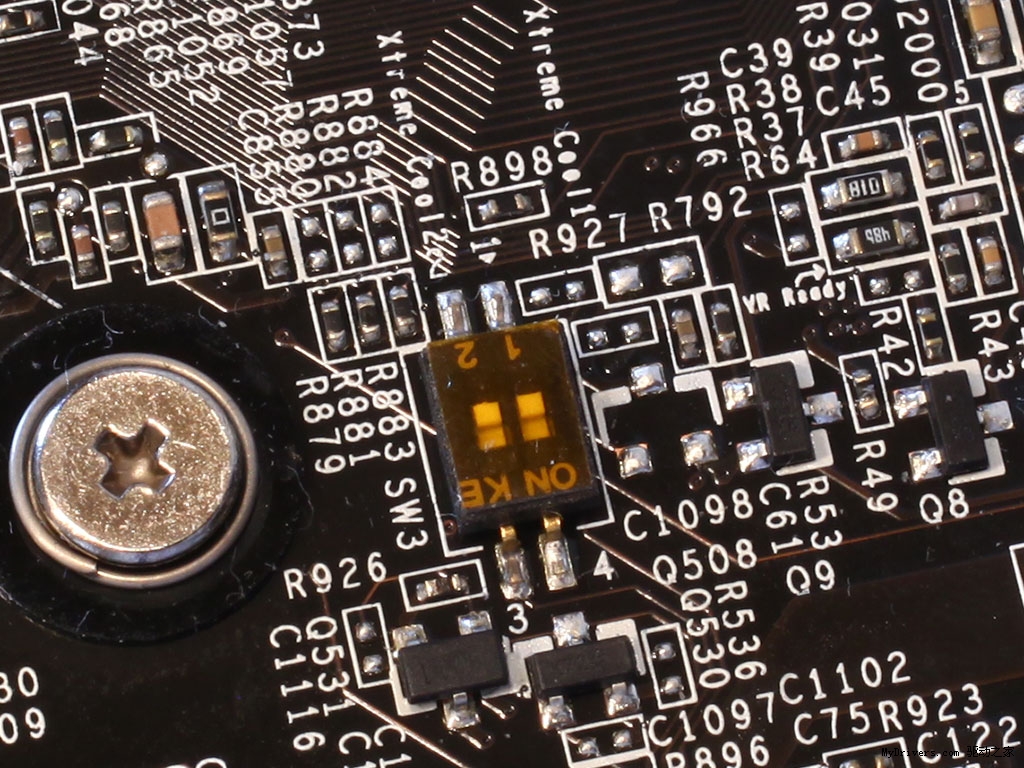

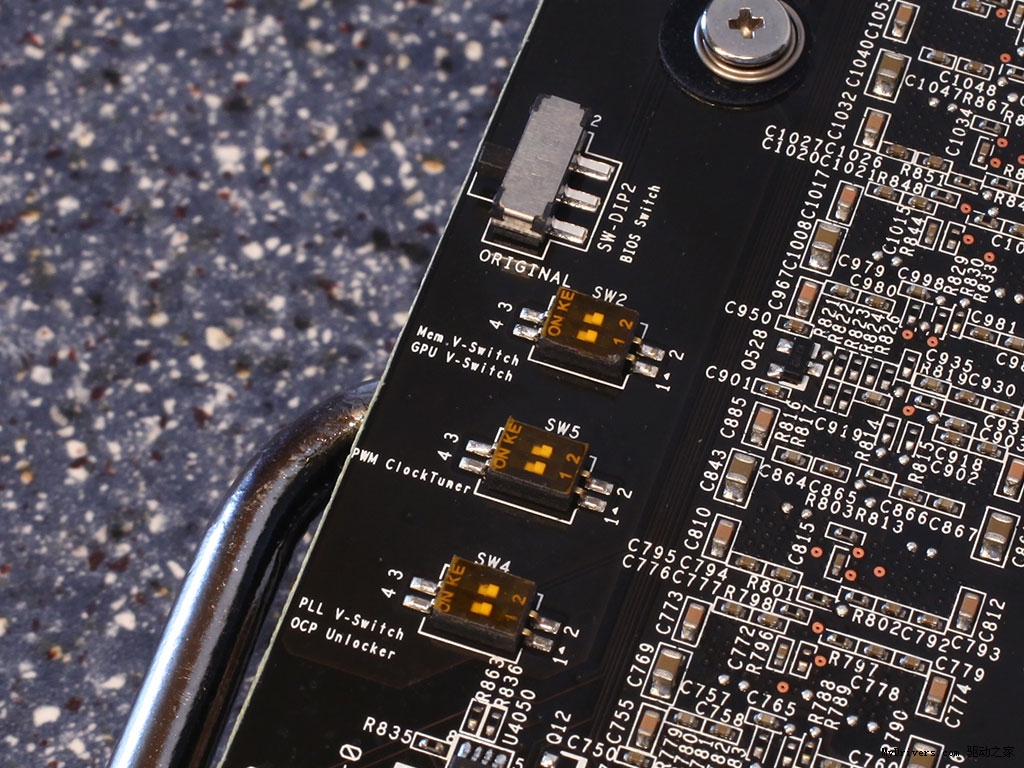

非软件控制的多个DIP开关：显存电压、核心电压、PWM频率(260-310MHz)、PLL电压、OCP过流保护

液氮超频模式开关

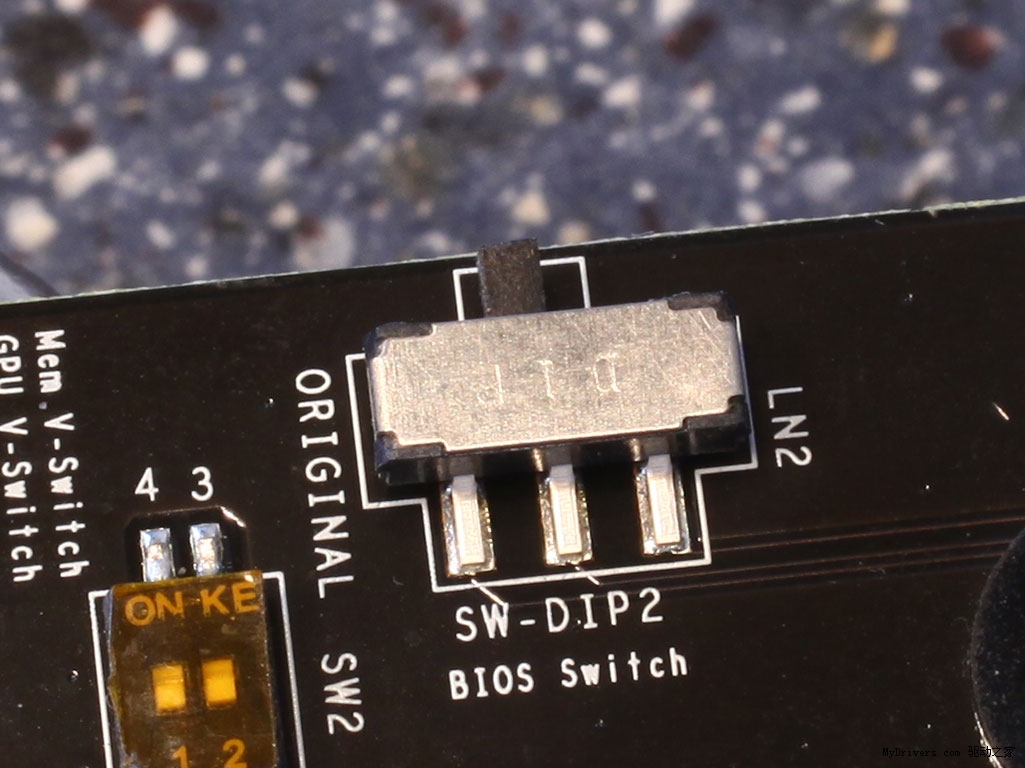

双BIOS切换开关：默认BIOS与兼作备份的没有低温断电bug的超频BIOS

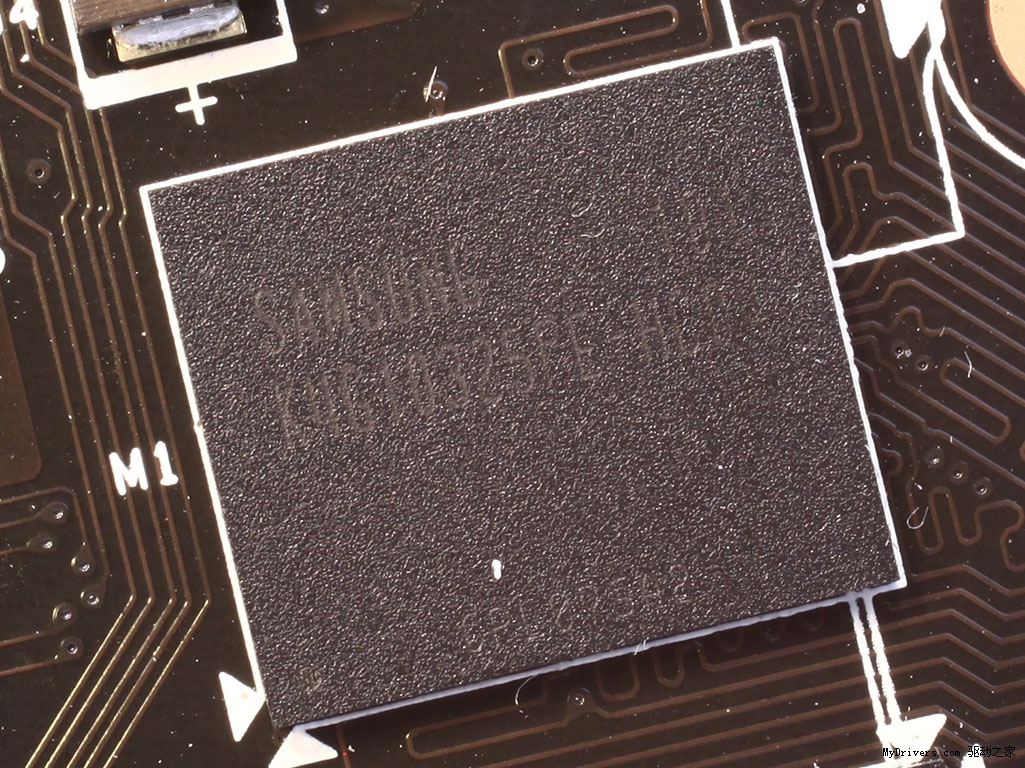

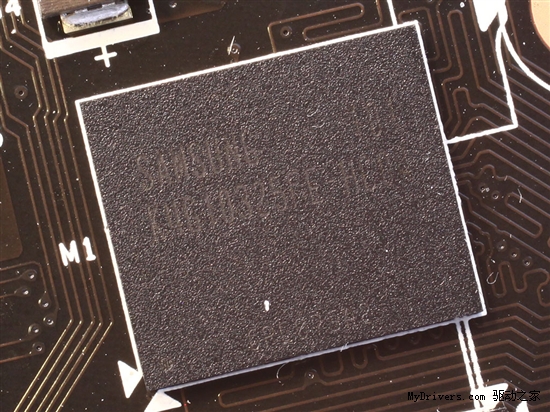

显存颗粒：三星GDDR5，编号K4G10325FE-HC04，理论频率5000MHz，单颗容量128MB。

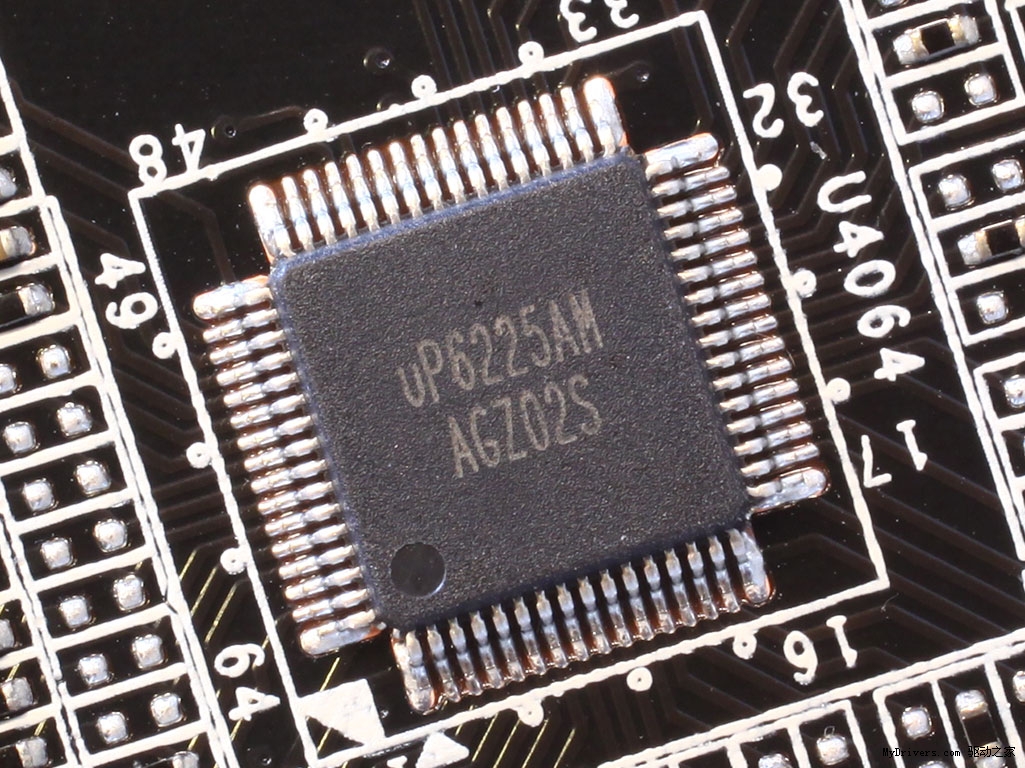

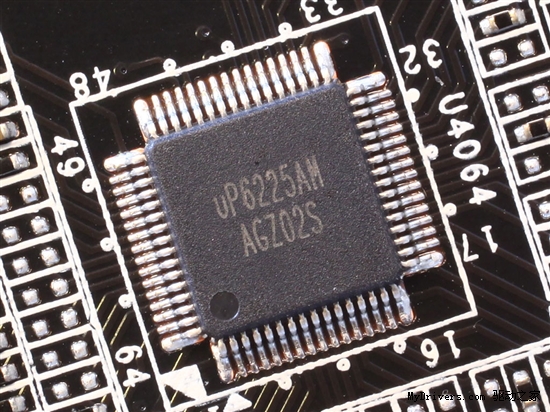

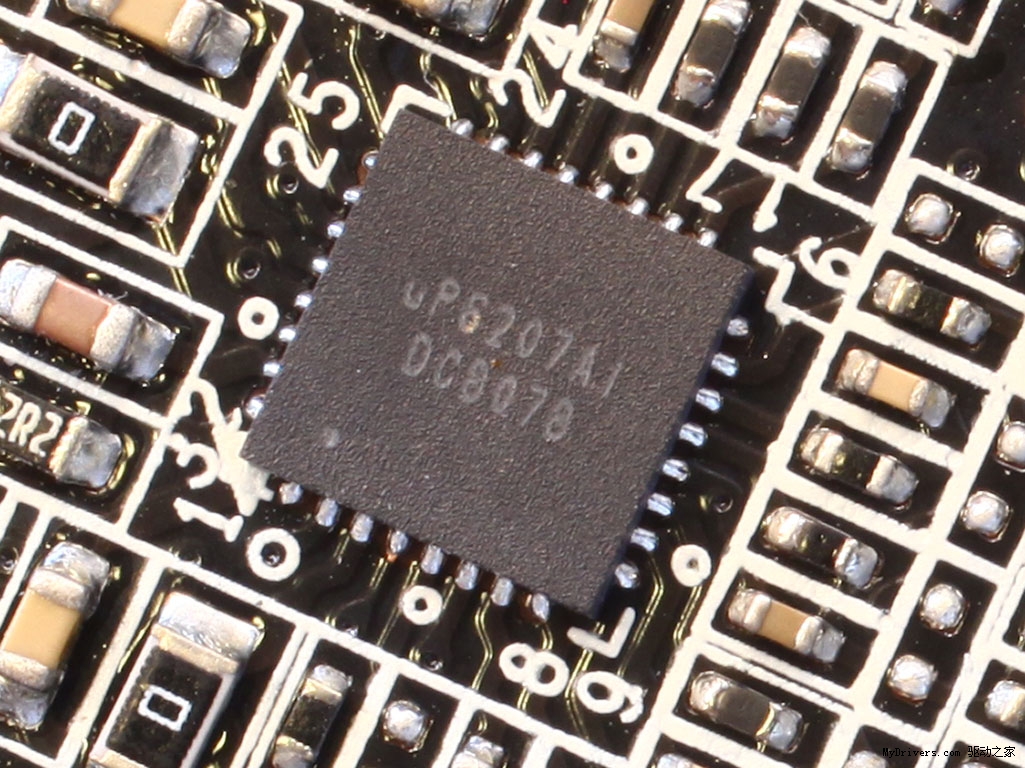

电压控制器之一：用于辅助软件调节电压

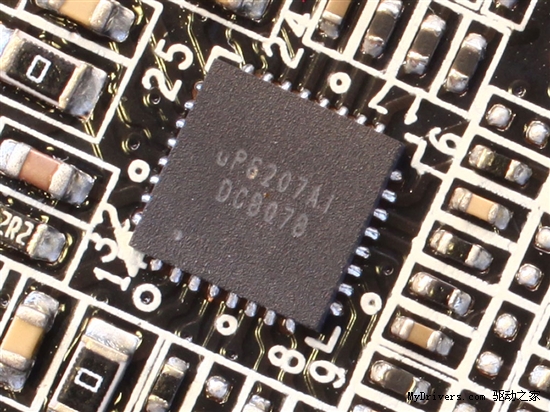

电压控制器之二

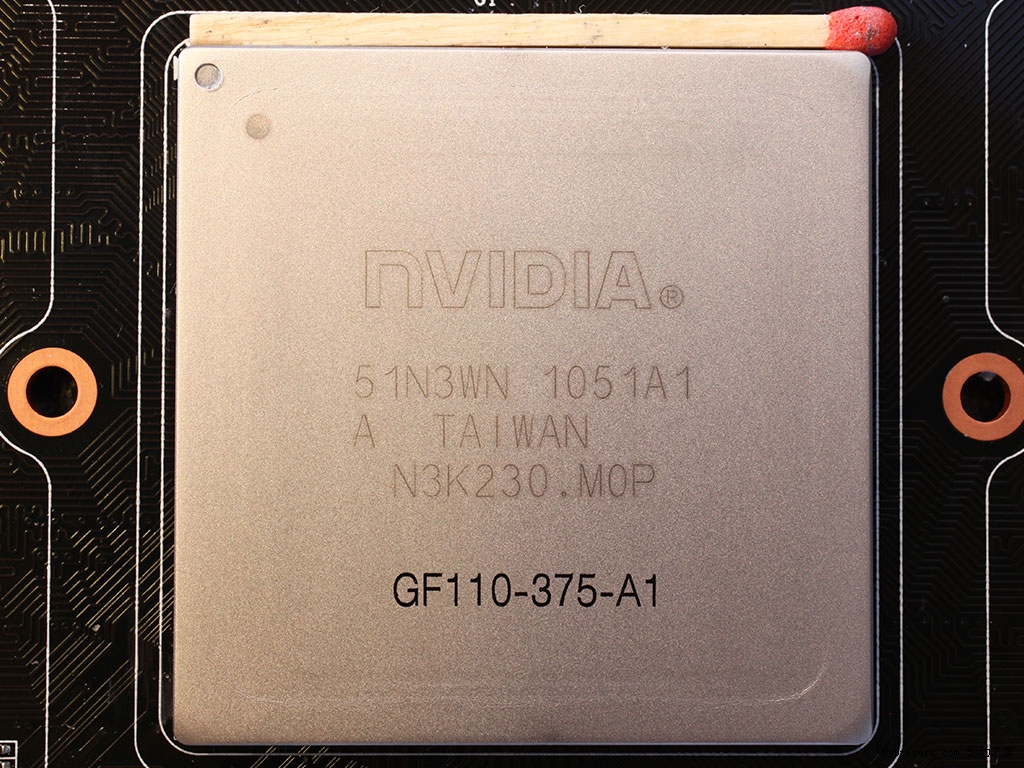

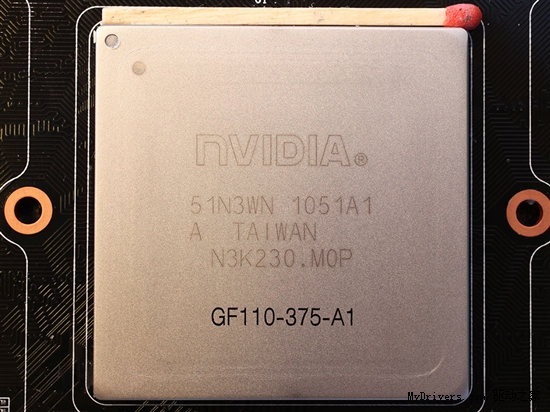

GF110 GPU核心(散热盖)

二、性能测试

按照惯例，我们不再一一放出每一个项目的具体成绩，只看看最后的汇总结果：

综合各种分辨率，微星N580GTX Lightning闪电版相比公版提升了5.2％，其中分辨率越高提升幅度越大，比如1024×768下只有2.0％，2560×1600下就达到了7.5％。

三、功耗测试

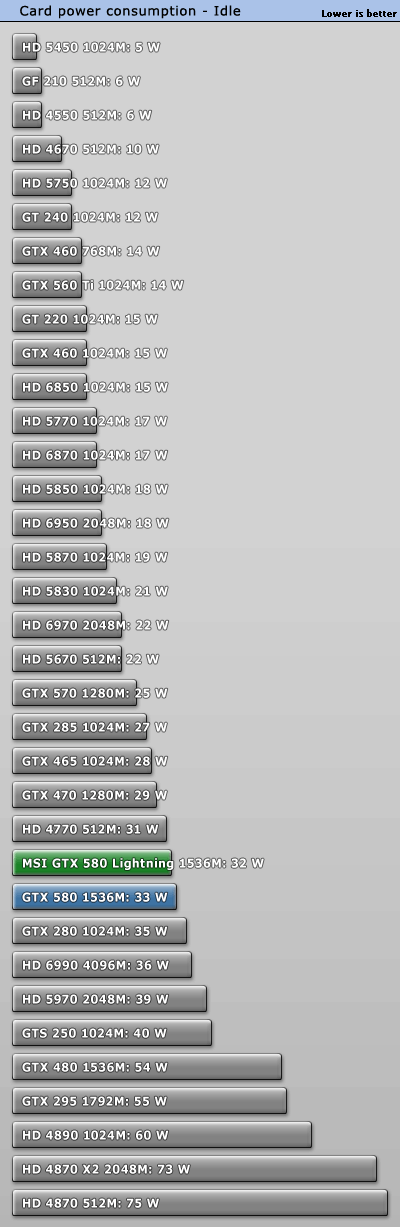

待机功耗(此时频率和电压51/68MHz@0.96V)

蓝光高清功耗(此时频率和电压405/162MHz@0.96V)

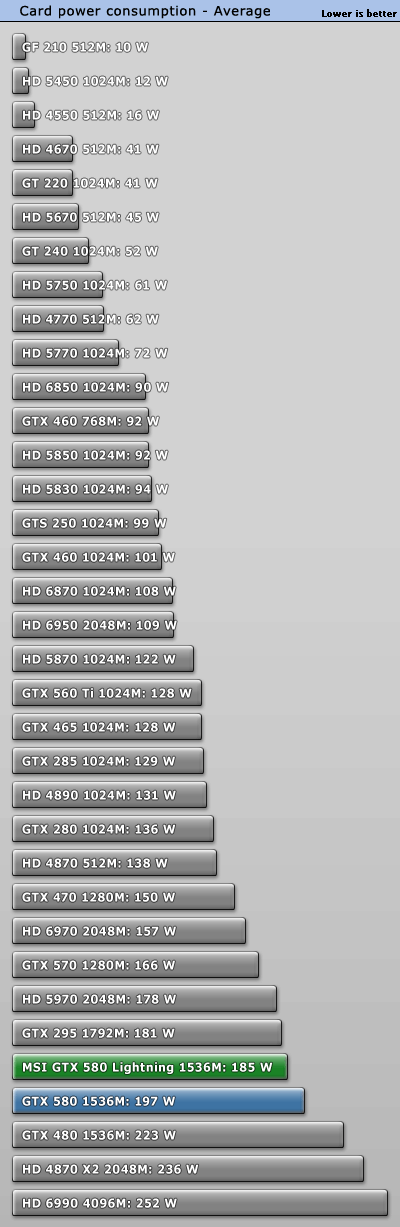

3DMark03平均功耗((此时频率和电压832/4200MHz@1.02V)

3DMark03峰值功耗

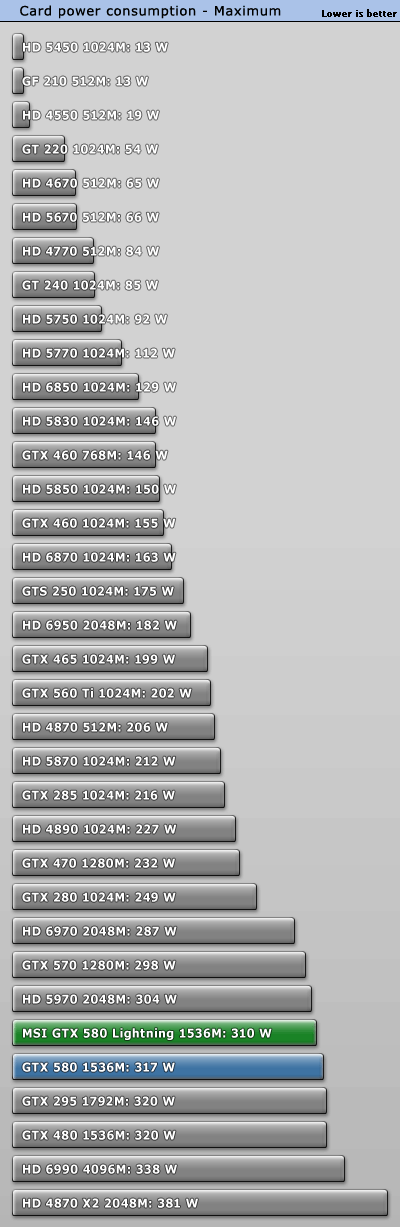

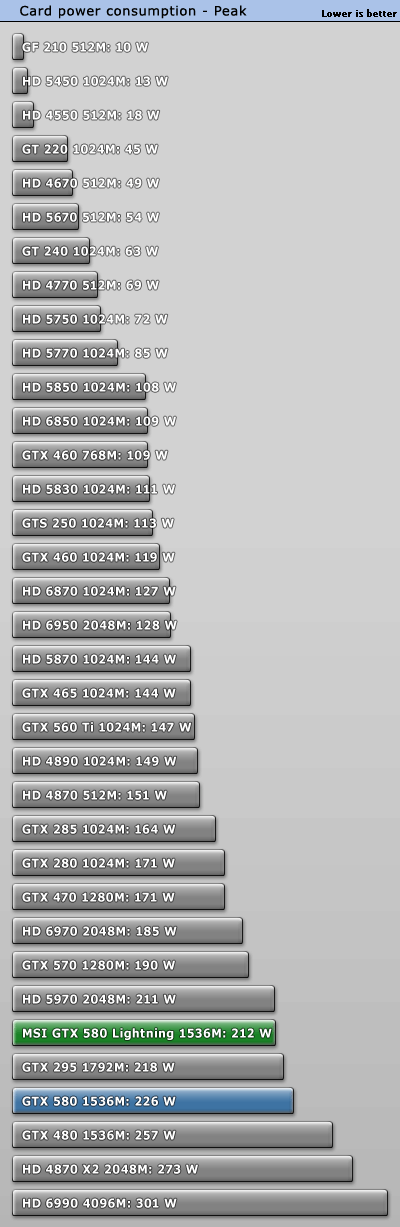

FurMark最大功耗

微星闪电版的功耗控制还是相当不错的，待机和蓝光播放等轻负载时都比公版低了1W，高负载情况下更是可以明显节省12-17W。

四、噪音测试

待机噪音：比公版降低3dBA

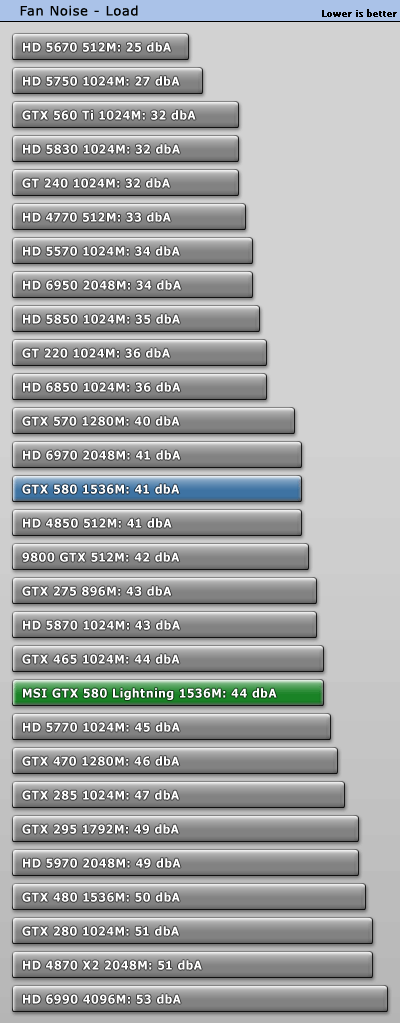

游戏负载噪音：比公版又高了3dBA

附上性能功耗比：

以及性价比：

五、超频测试

默认电压和风扇设置下，核心频率最高稳定大到907MHz，显存则达到4900MHz，分别又提升了9％、17％。显存很给力！

通过《使命召唤4》检验，超频后性能又增加了7.8％。

超频后负载温度增加了2℃。

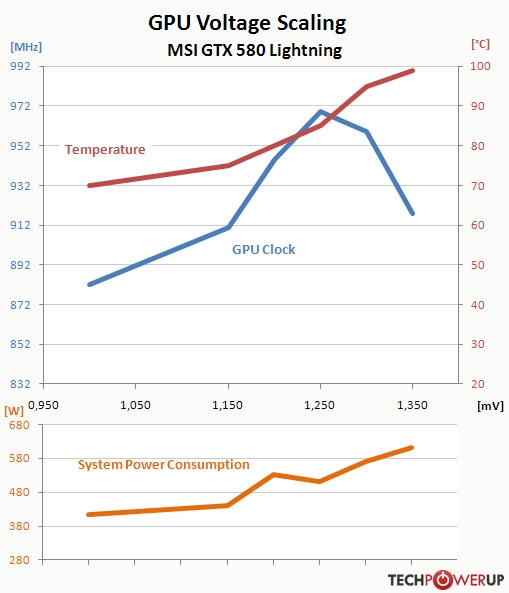

最后附上电压与核心温度、核心频率、系统功耗曲线图：

1.25V似乎成了一道墙壁，之下各种指标相对比例均表现正常，频率最高970MHz，但是再往上，温度和功耗继续增加，核心频率却不升反降。等到了1.35V的时候，核心频率只有920MHz左右，温度却逼近100℃，系统功耗也超过580W。
