HIS正式进入国内市场 首款非公版6850评测
HIS 6850 IceQ X Turbo显卡内部拆解

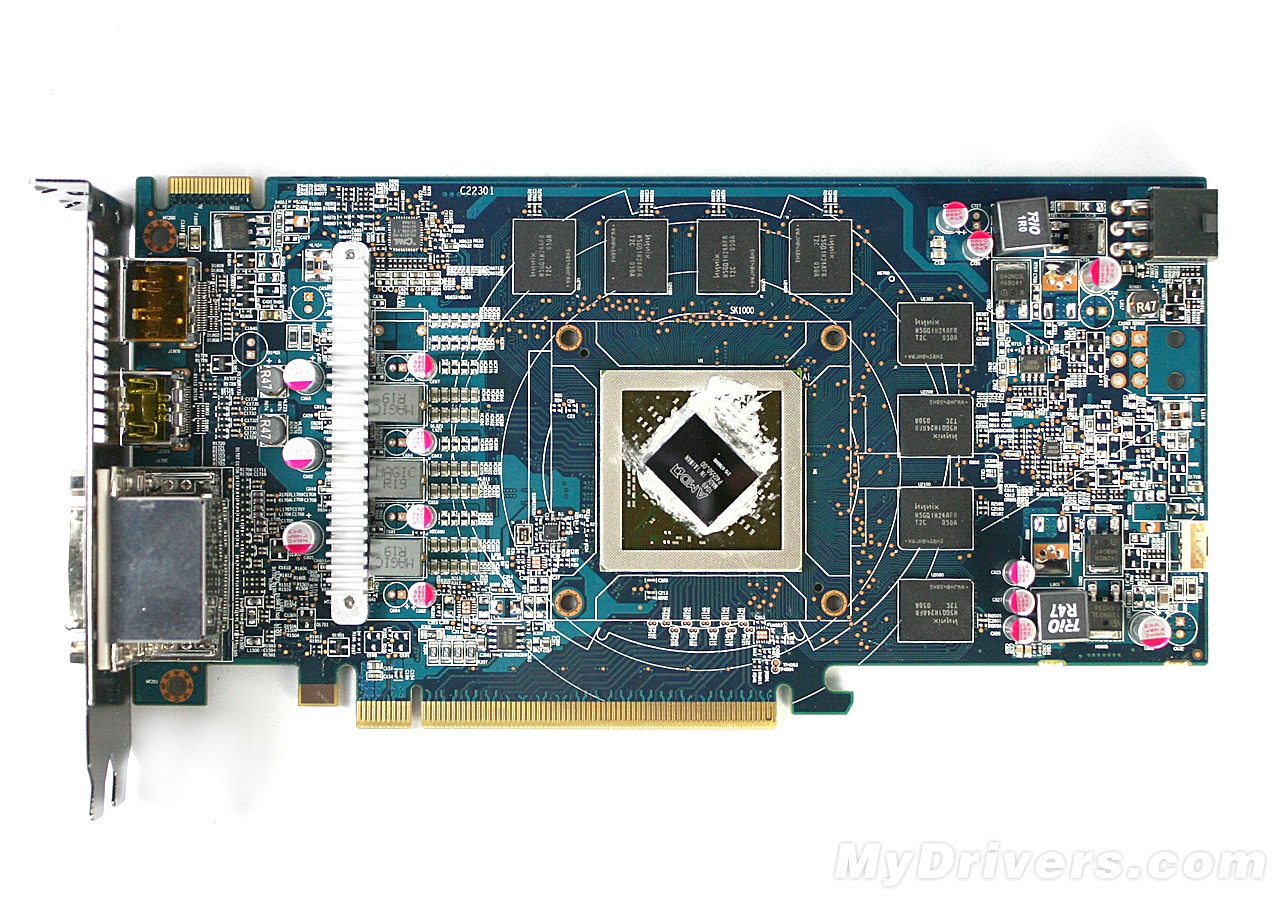

显卡PCB全貌。3相核心供电集中在PCB左侧,一相显存和一相I/O辅助供电设计在PCB右侧。辅助供电接口和核心滤波电感各有一个空捍位,看来用料经过了小幅削减。

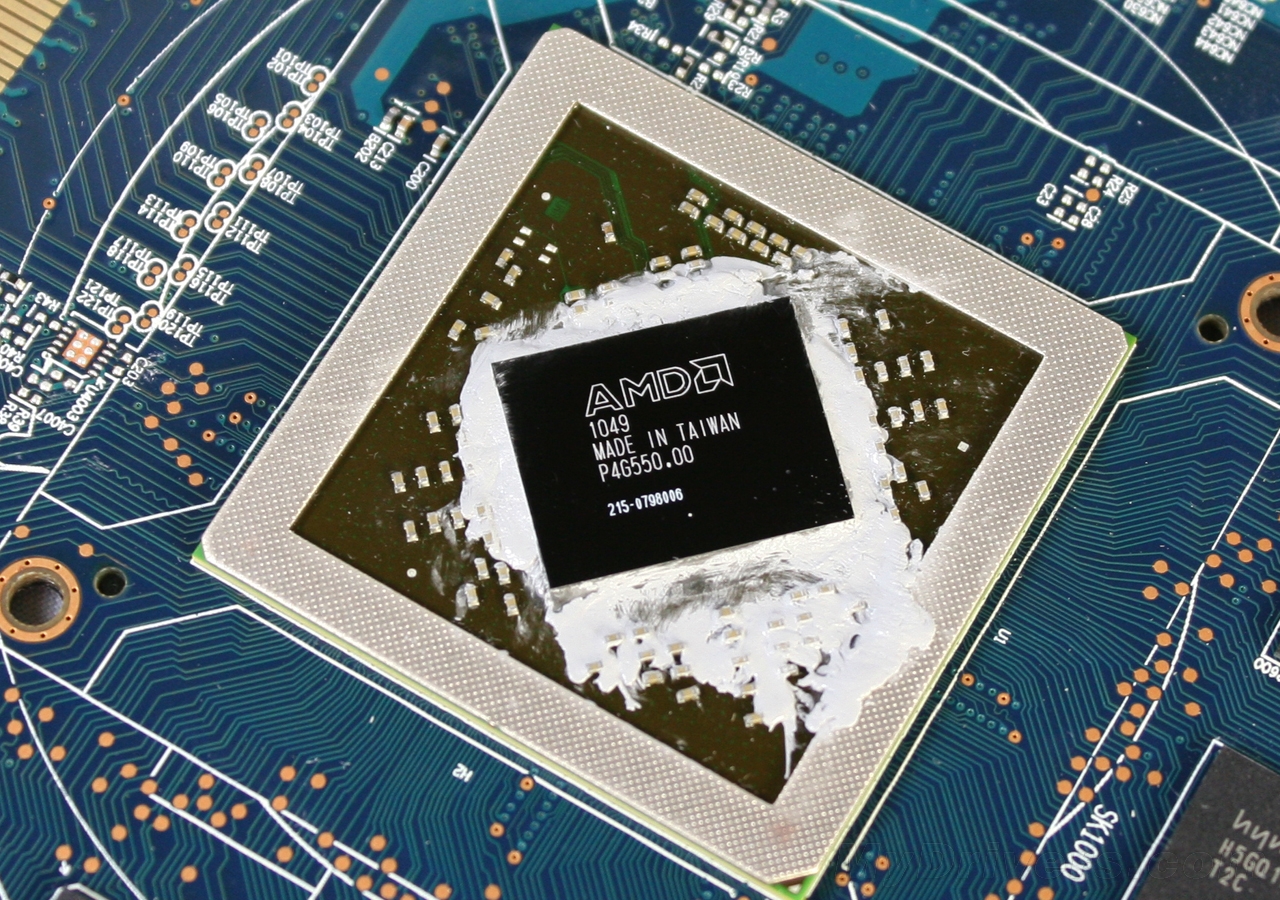

40nm的Basts核心,核心集成17亿个晶体管,面积225平方毫米,960个流处理器,48个纹理单元,32个光栅单元。

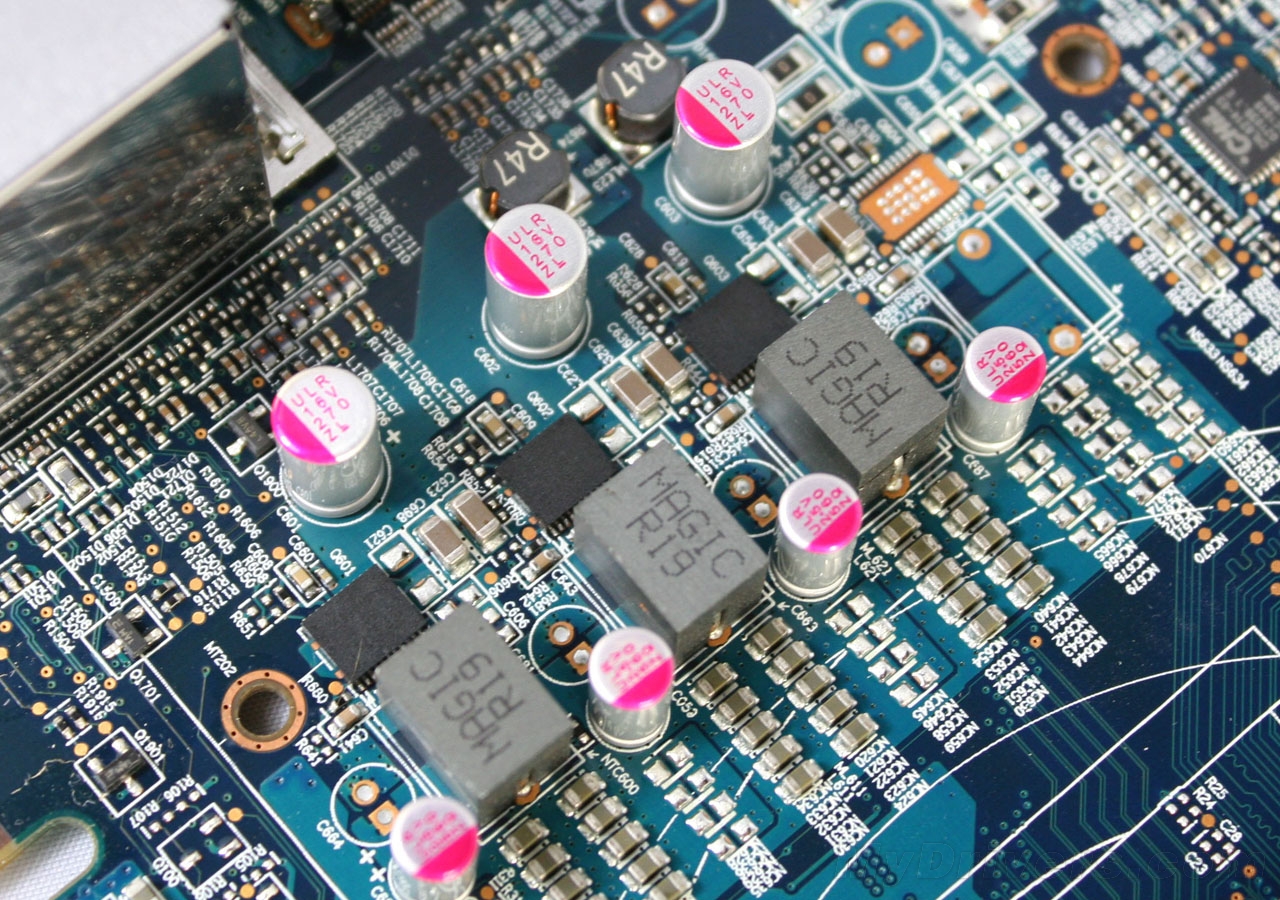

3相核心供电集中在PCB左侧,每相供电也是搭配一颗整合驱动IC的DrMOS。用料方面采用台系MAGIC感值为0.19微亨的铁氧体电感以及香港万裕的ULR系列直插式固态电容。

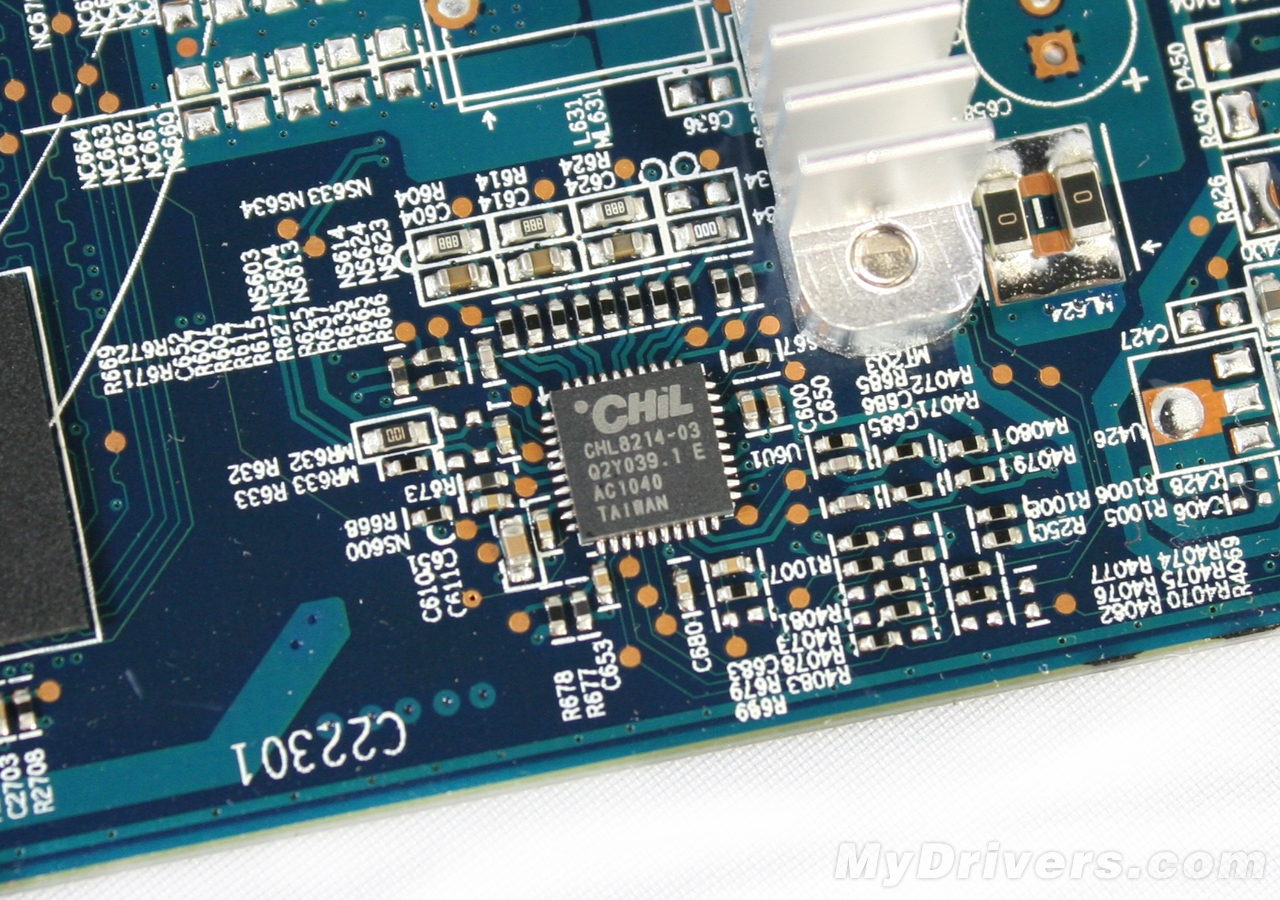

核心供电主控芯片采用CHiL的CHL 8124,最高支持4相供电。

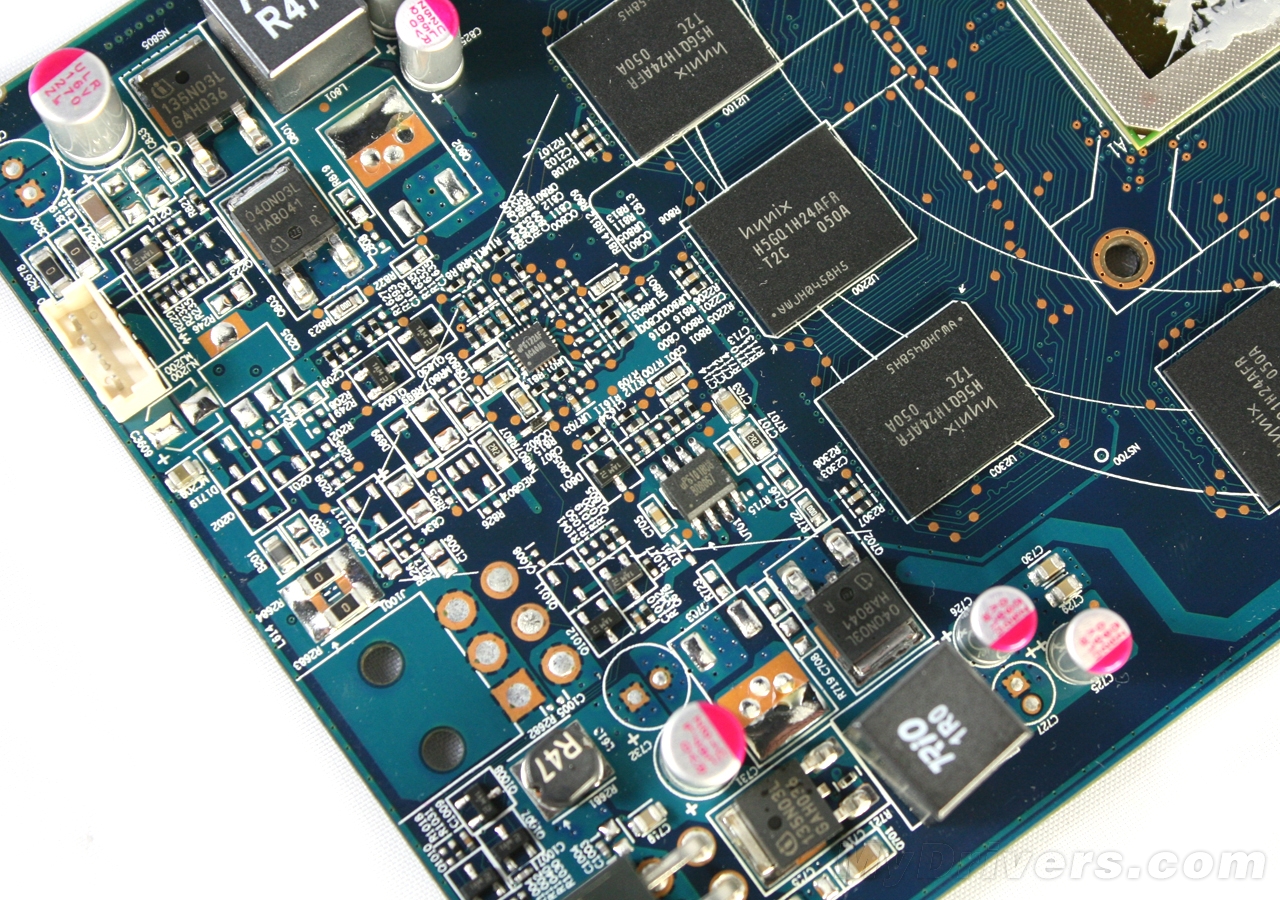

一相核心I/O 协助供电安和显存供电被安排在PCB右侧,分别由uP6122和uP6101芯片控制。搭配一上一下两颗DPAK封装的MOSFET,滤波电容依然是香港万裕的ULR系列直插式固态电容。

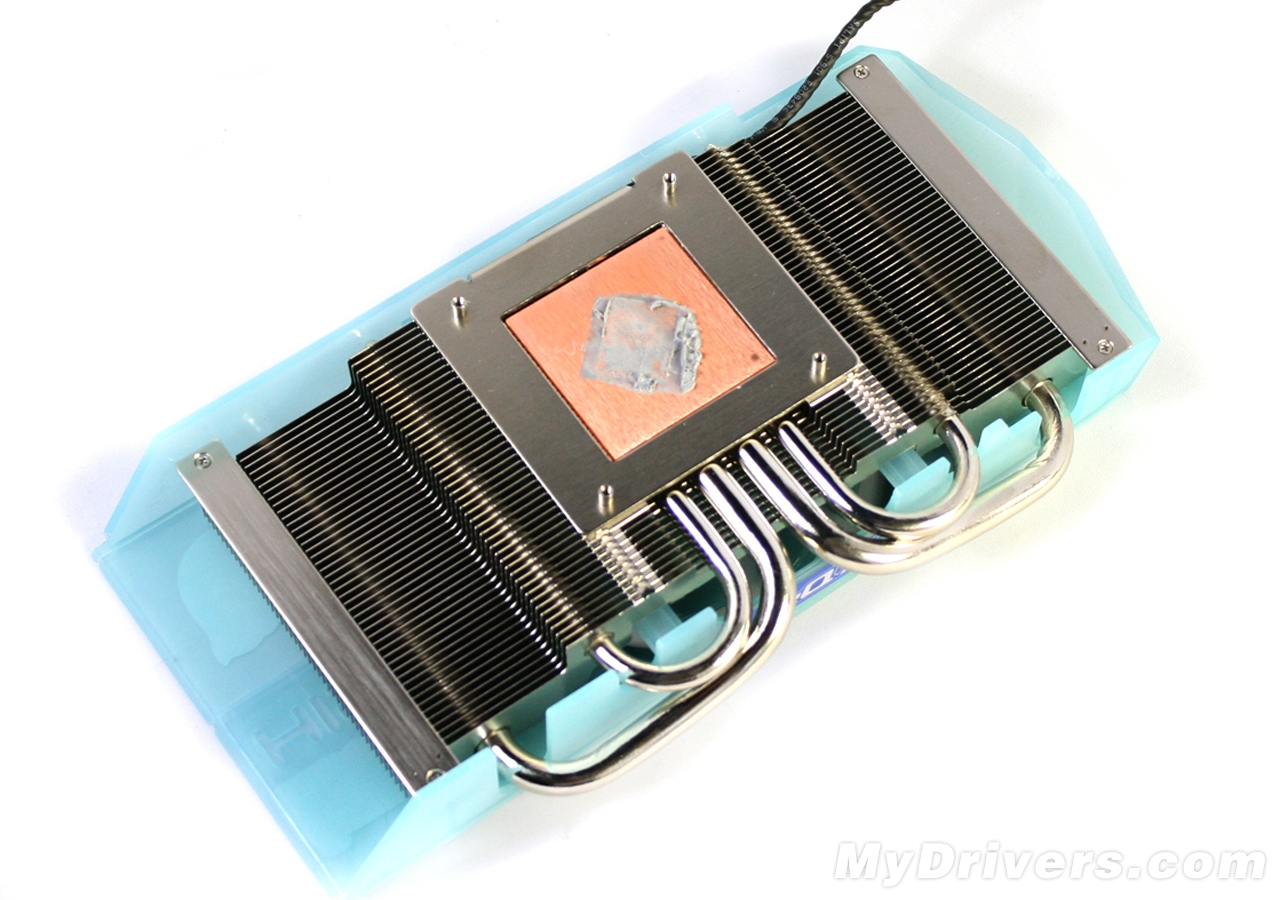

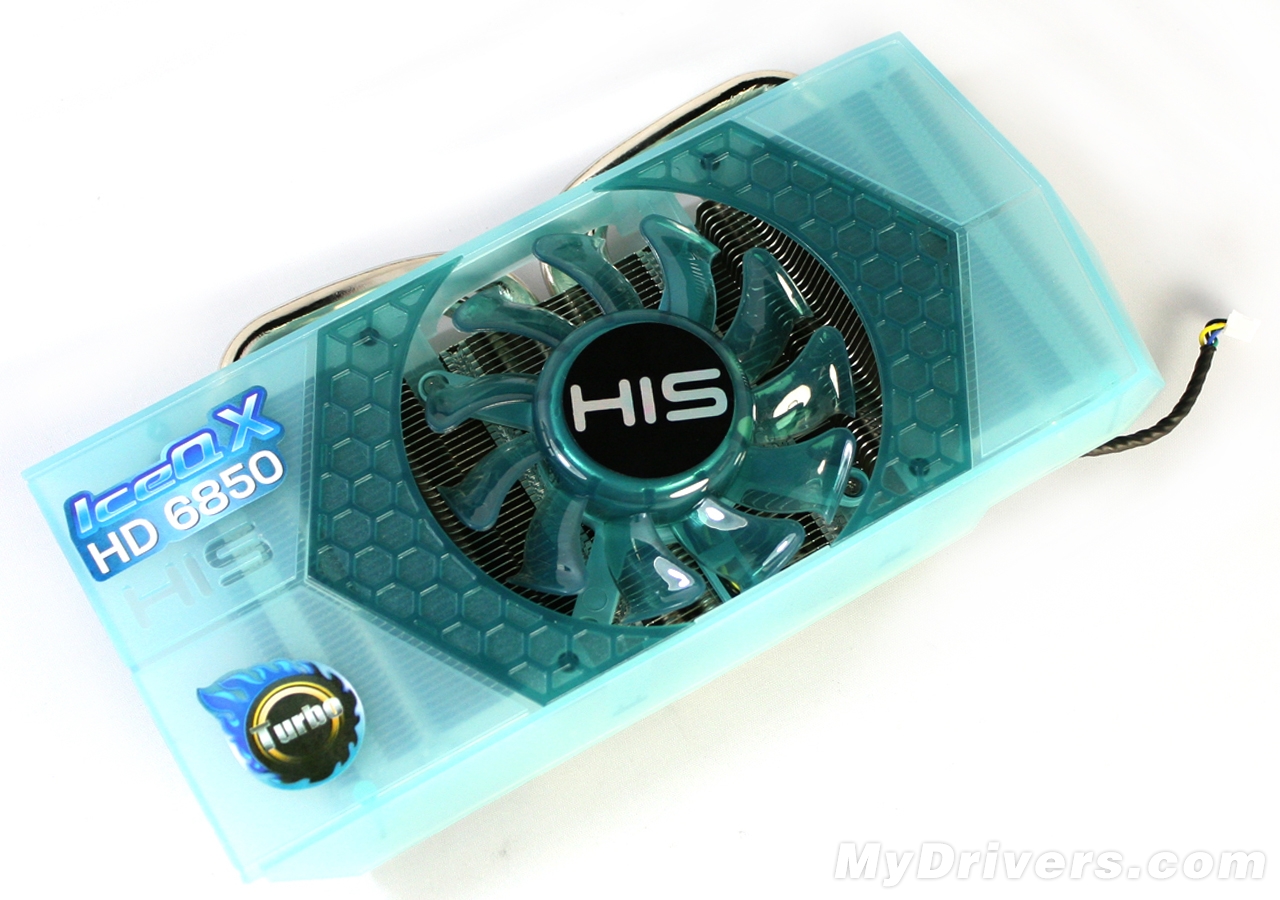

显卡采用HIS独有的”IceQ X”(冰酷)系列散热器,利用92mm静音风扇加强散热效能。
散热器背面。

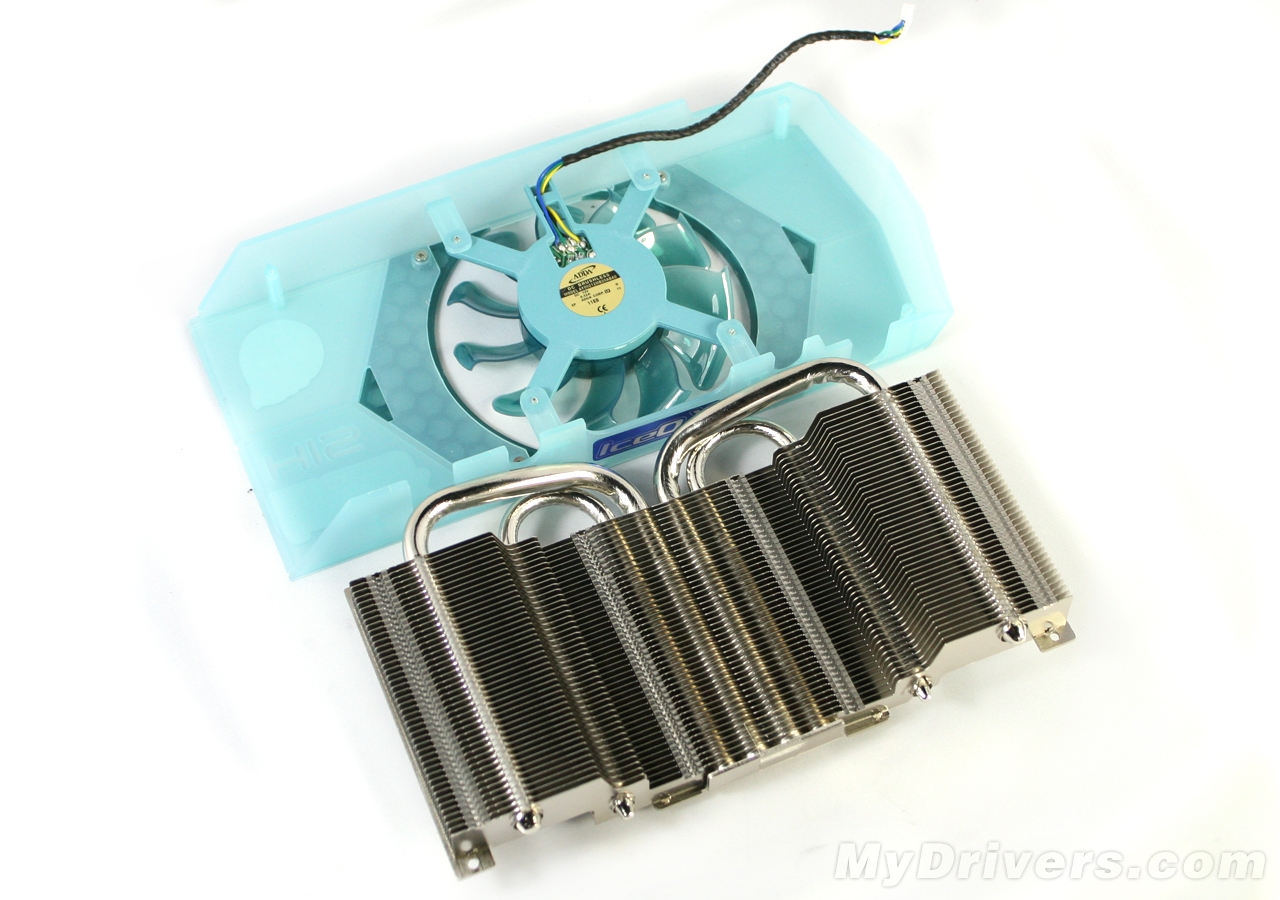

导风罩和主散热器分离。

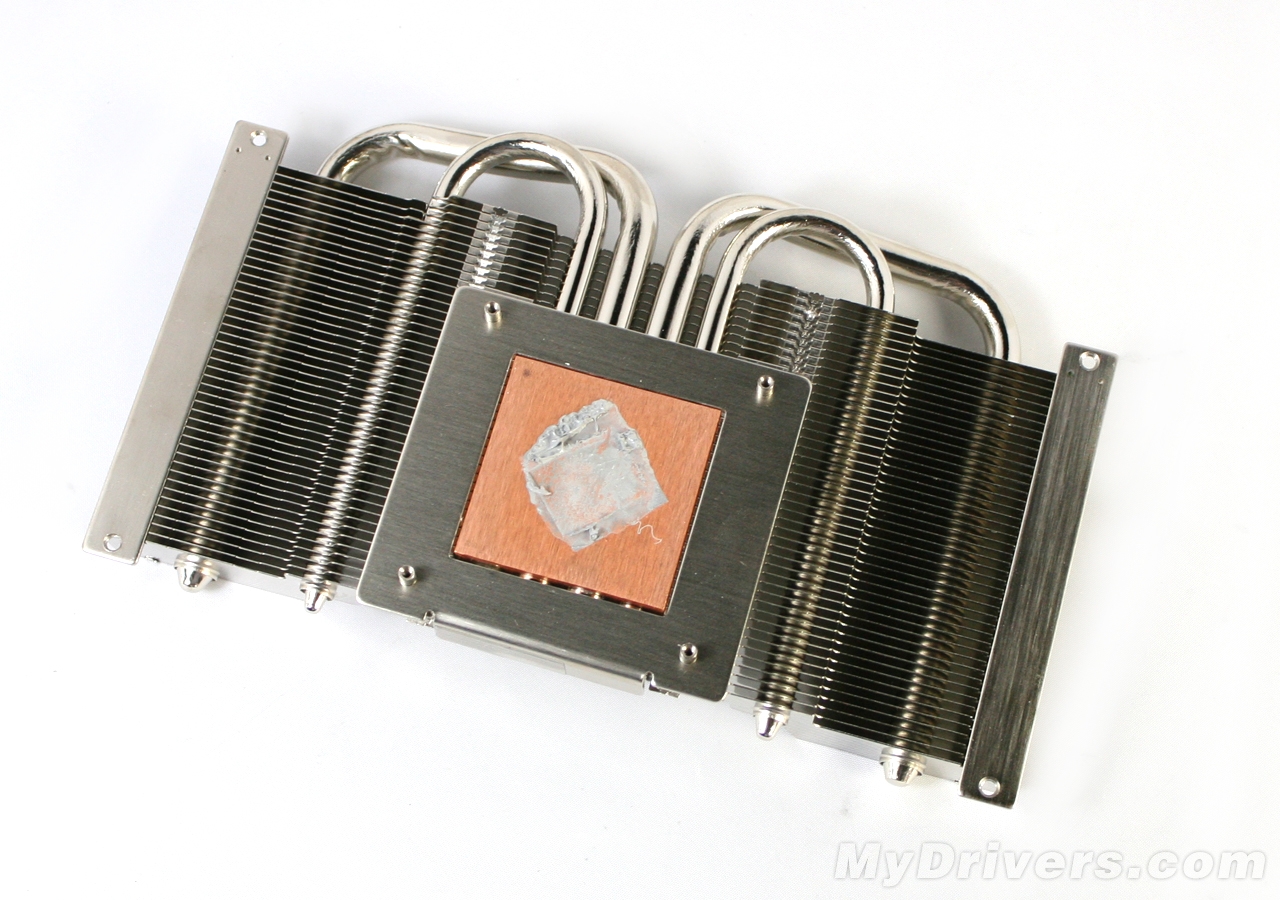

主散热器背面。

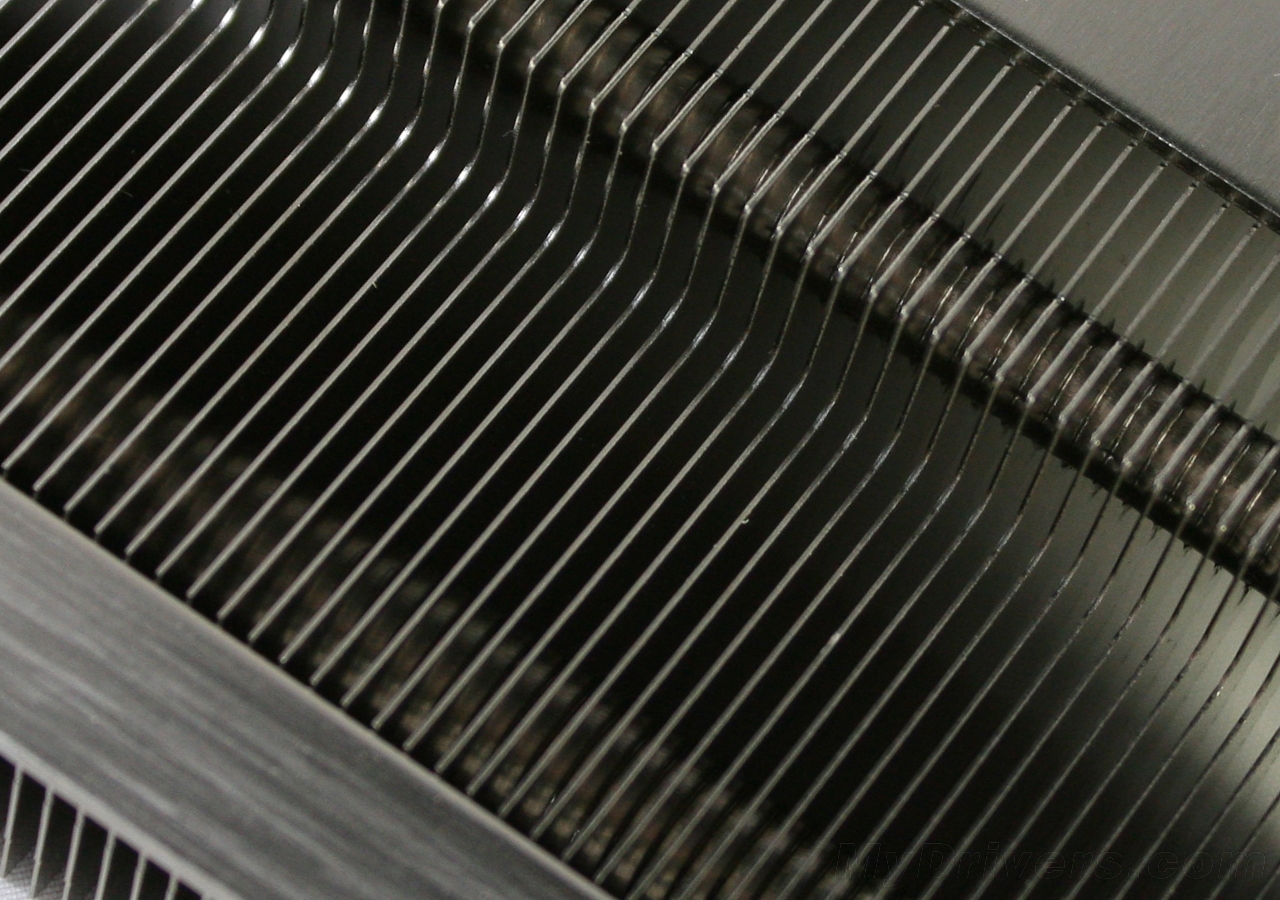

散热鳍片做工细腻,排列齐整。

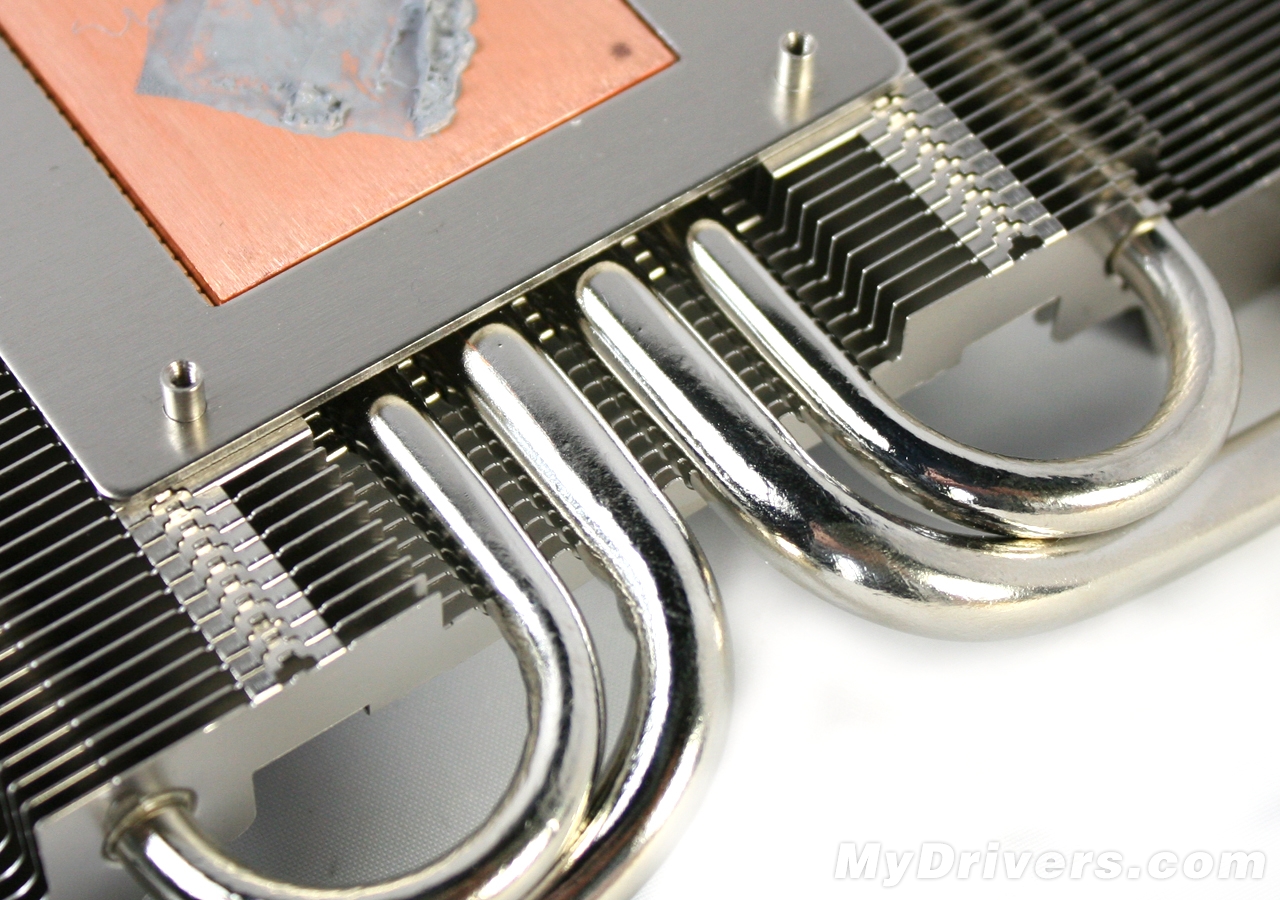

四根混合模式纯铜热管(8mm+6mm组合)。

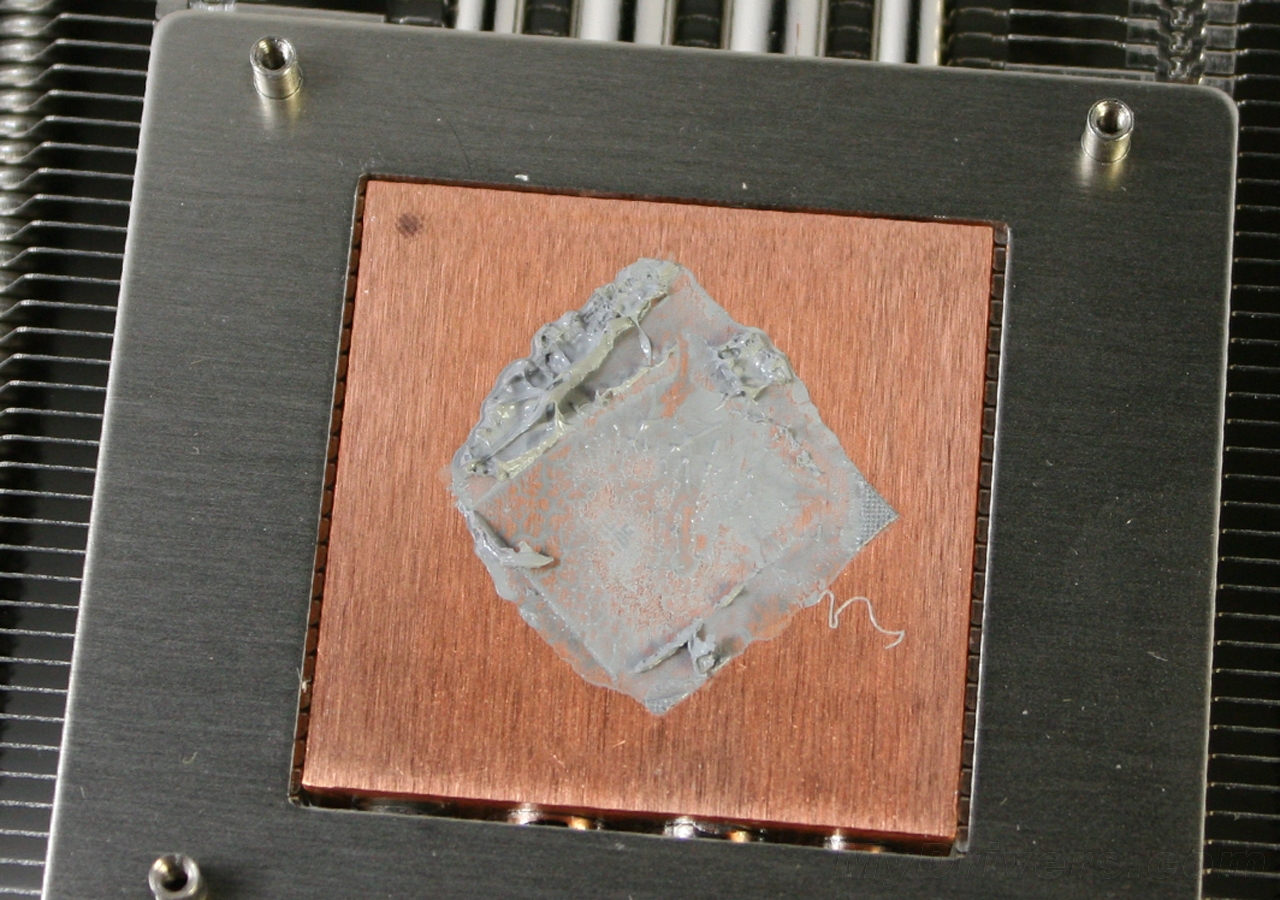

大面积纯铜底座。

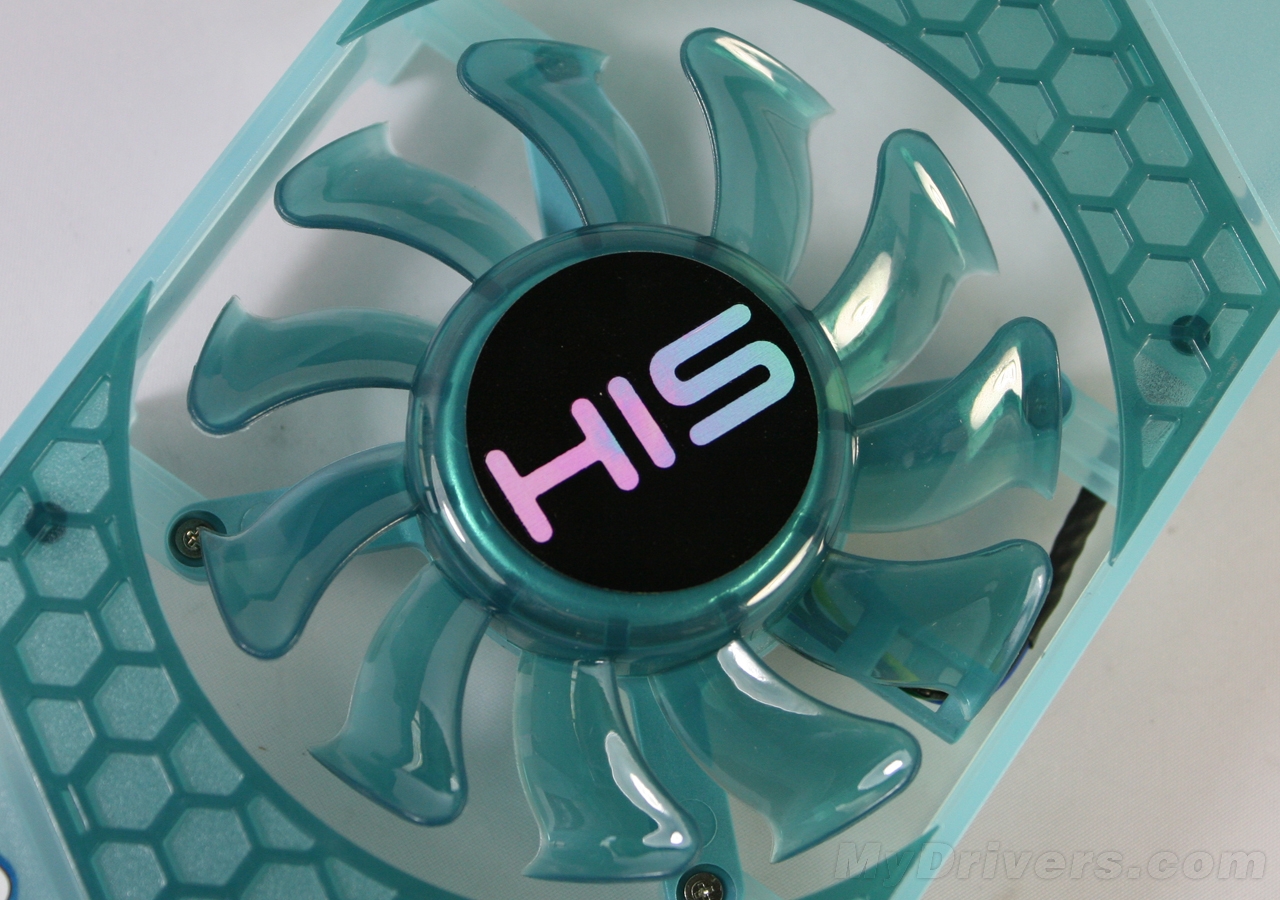

92mm直径静音风扇。

由ADDA代工,规格为12v、0.32A。
