2011年3月15日，NVIDIA正式发布GeForce 5系列家族的第四款悍将---GeForce GTX550 Ti！这也是继此前GeForce GTX560 Ti发布之后，第二款采用“Ti”命名的GeForce 5系列显卡。“Ti”标志曾经在GeForce 3系列和4系列上使用，是当时高端型号的代表，在市场上获得了巨大的成功。此前采用“Ti”命名的GeForce GTX560 Ti亦不负众望，无论是游戏性能抑或是超频性能均令玩家们惊叹神卡。而这款GeForce GTX550 Ti同样以“Ti”命名，可见NVIDIA对其信心十足！

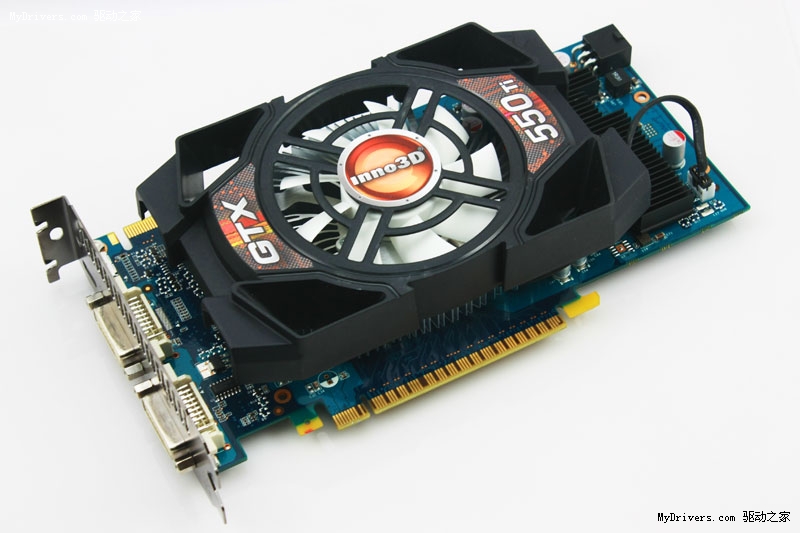

作为NVIDIA的全球核心合作伙伴，一线AIC映众(Inno3D)第一时间推出了GTX550 Ti游戏至尊，其基于完全公版设计生产，以保证产品的稳定运行，但出厂默认频率达到了恐怖的1000/4400MHz，远远超过了公版的水准。

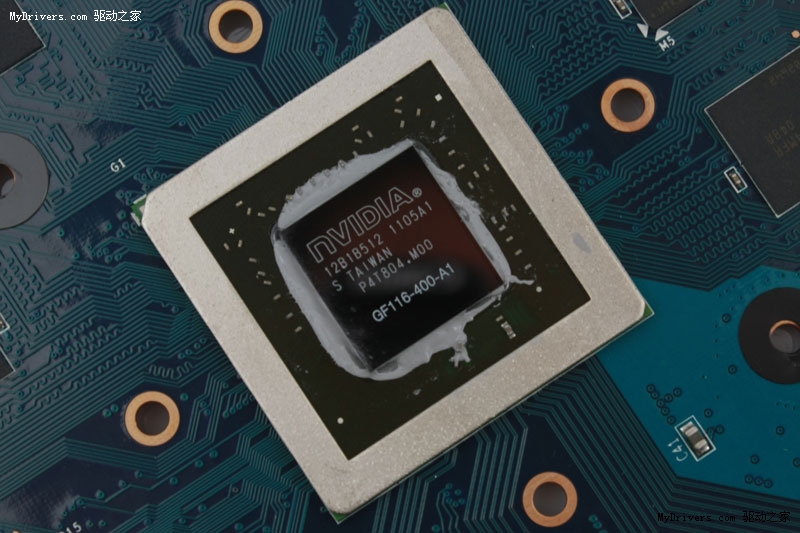

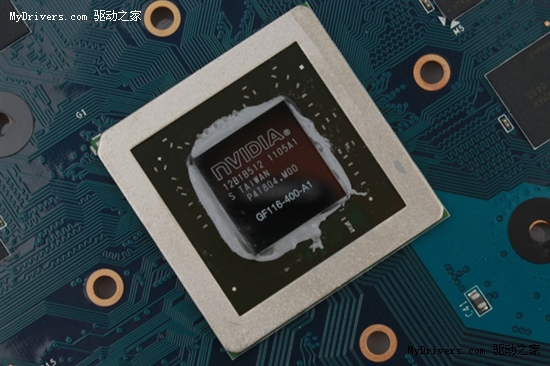

映众(Inno3D)GTX550 Ti游戏至尊采用GF116-400-A1核心制造，相比GTS450而言，这两款产品均采用40nm的工艺制程，核心同样配备192个CUDA流处理器，但是GTX550 Ti的ROP单元就升级到了24个，比GTS450多8个，同时显存位宽也达到了192Bit，多于GTS450的128Bit，规格上的优势也令GTX550 Ti在性能上远远抛离了GTS450。技术特性部分，GTX550 Ti支持最新的DirectX 11与Shader Model 5.0，还支持NVIDIA自身特色的CUDA、PhysX物理加速、3D显示与3D眼镜支持以及PureVideo高清硬件加速技术。核心晶体管数量依然高达32亿个。

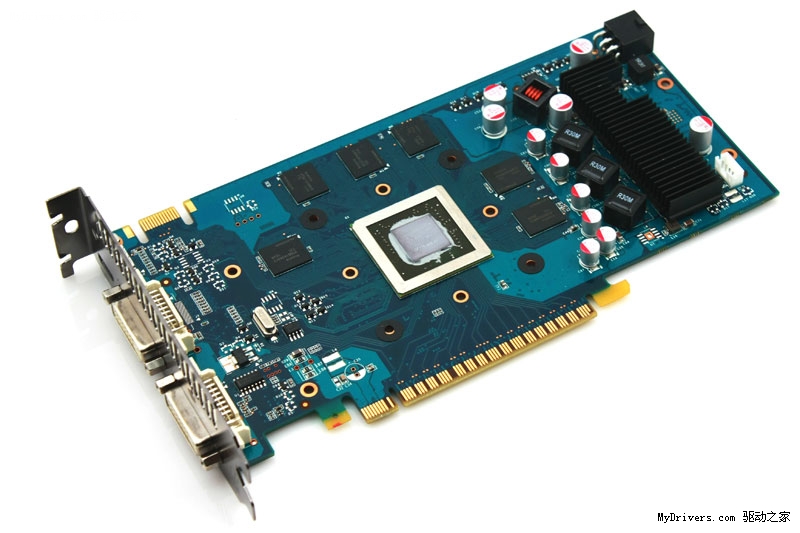

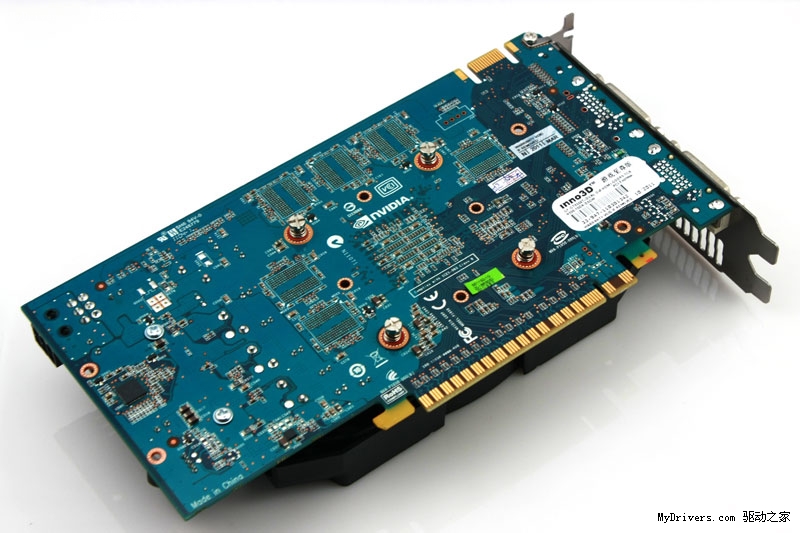

GTX550 Ti游戏至尊采用完全公版PCB设计，PCB编号为P1050。采用公版设计，可以最大程度地保证显卡的正常稳定运行。

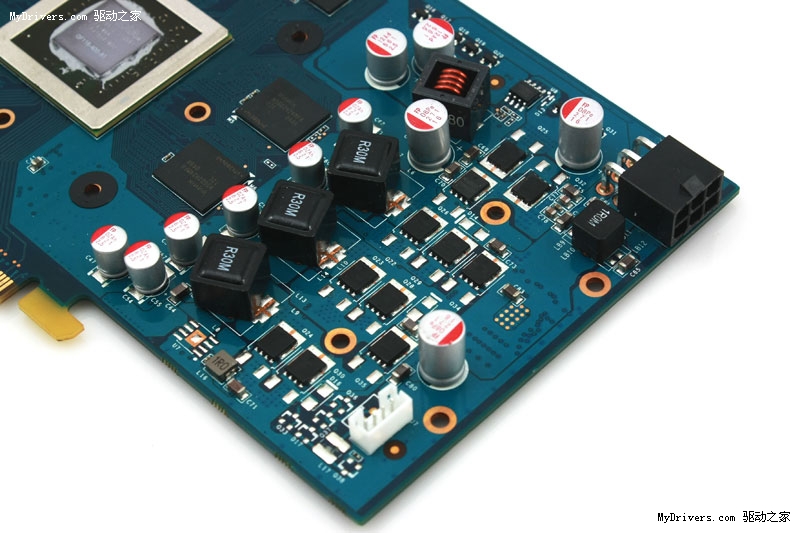

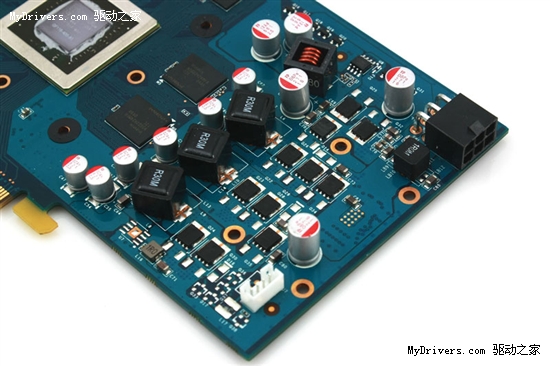

供电部分，映众(Inno3D)GTX550 Ti游戏至尊采用的是豪华的3+1相供电设计，显卡采用日系全固态电容以及高品质电感，同时配备了Power PAK封装的Mosfet，转换效率更高，以保证用户超频时的稳定。显卡提供有一个6pin外接供电接口，以保证显卡在高负荷运转下的稳定运行。

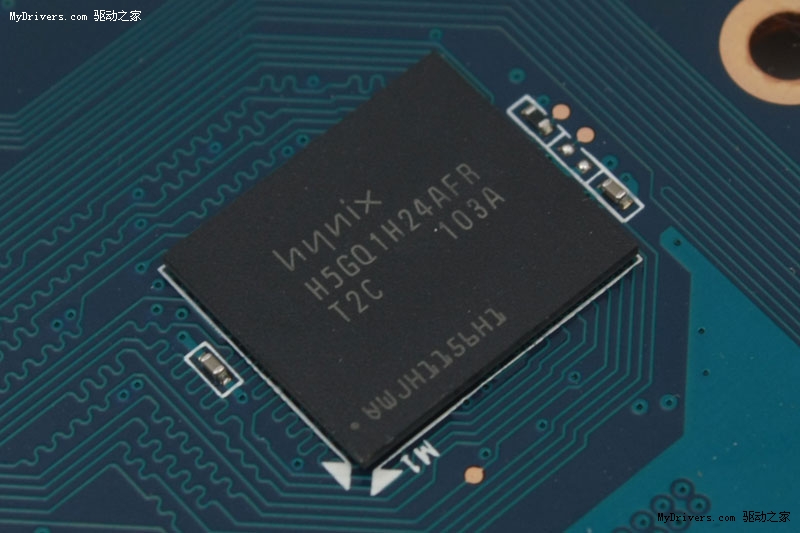

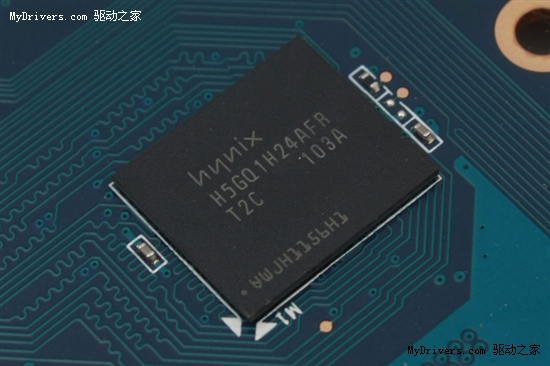

显存部分，GTX550 Ti游戏至尊配备的是韩国海力士0.5ns GDDR5显存，理论频率可达至5000MHz！这款GTX550 Ti游戏至尊版的默认出厂频率达到了1000/4400MHz，远远超过了公版的标准，而且还有很大的潜力可以挖掘。

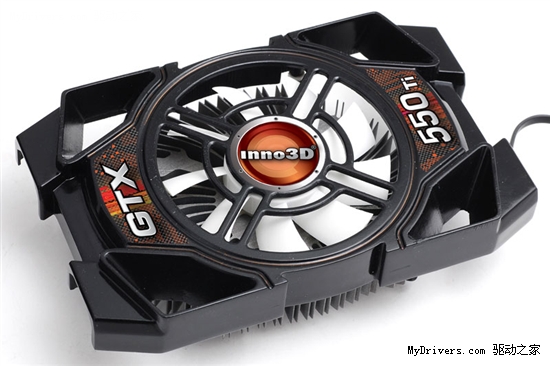

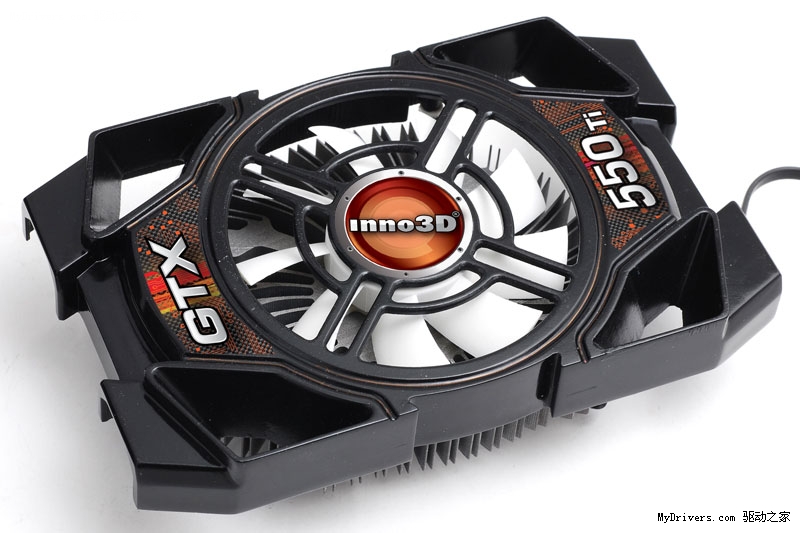

散热方面，GTX550 Ti游戏至尊采用的是经典的风导流II代散热器，其通过导流罩的巧妙设计，除了可以对核心有效散热之外，还可以对PCB进行散热，保证显卡的长时间稳定运行。此外，显卡在供电部分还采用了散热片，帮助供电部分降低温度。

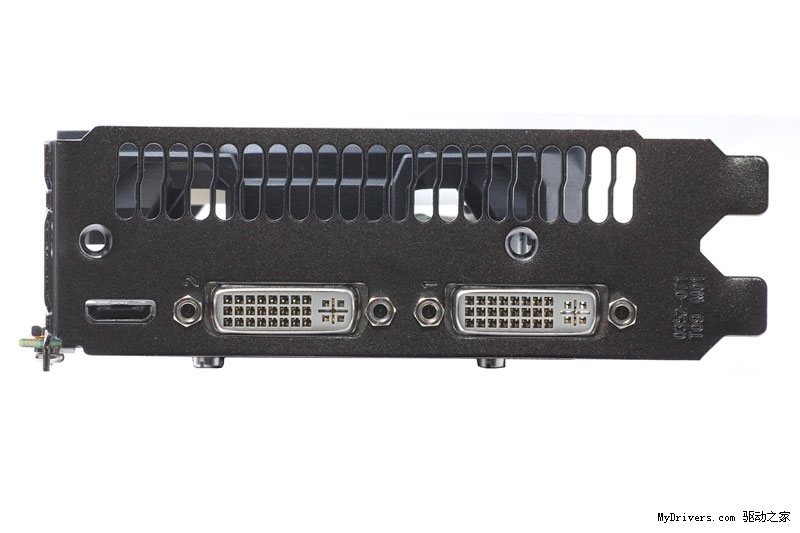

输出接口部分，映众(Inno3D)GTX550 Ti游戏至尊版提供有2个DVI接口和1个Mini HDMI接口，可以满足高端玩家的主流需求，同时显卡还配备SLi接口，方便玩家组建SLi。

映众(Inno3D)GTX550 Ti游戏至尊延续了GTX460、GTX560 Ti强悍的超频血统，在超频性能方面的表现更是青出于蓝。除了超频性能之外，得益于Fermi 2.0架构的帮助，GTX550 Ti在游戏性能方面（速度，画质），娱乐性能（转码、视频处理）等更有优越表现，综合性能超过了上一代的GTS450达到30%以上，完全可以胜任新一代千元全能悍将的角色！
