【导言】

神说，要有光，就有了光。神看光是好的，就把光暗分开了。神称光为昼，称暗为夜。有晚上，有早晨，这是头一日。
                                                                             ——《圣经•旧约•创世纪》

也许光自人类诞生以来，就一直让我们的生活充满光彩。即使人类的科技如何发达，我们依然无法离开光的世界。所以在《创世纪》这段话的一开始就有：神说，要有光，就有了光。也正如人类无法离开光一样，电脑也离不开光，我们无法想象离开光电鼠标的电脑会是个什么样子，我们已经习惯科技给我们带来的恩惠。

回转头，我们来谈谈鼠标的技术革新，或许我们会发现在日新月异的IT科技发展面前，鼠标的技术革新远远不及，但是鼠标又是我们生活中如此不可或缺的硬件设备。我们觉得机械式鼠标如此的笨重，于是就有了光电鼠标；我们觉得鼠标的“尾巴“比较麻烦，于是就有了无线鼠标；而当我们觉得鼠标应该更自由，更精准，于是就有了”针光技术“。而针光技术可以使鼠标适应更多表面，让鼠标的自由引导人民。

关键词：针光技术

双飞燕（A4TECH）独家创新"针光任跑技术"是一种先进的鼠标追踪技术。采用直射针光，深入表面，清晰成像，光标精准，可数倍提高光学影像差异特徵值， 彻底改进传统光学鼠桌面适应率偏低的缺点， 几乎在任何高光亮面都能实现精准的光标控制，凹凸面上一样顺畅，超小光孔绝尘性佳，让你几乎在任意环境使用鼠标。针光任跑技术在全球已申请独家专利。

 【追溯光的痕迹】

1968年Douglas Englebart博士发明第一只鼠标至今半个世纪，鼠标虽然作为一款用户使用频率最高的硬件之一，其技术的革新并不像其他硬件那样快。在1981年，时隔13年后，光电鼠标才刚刚诞生，虽然现在看来，更应该称其为光机鼠标，但鼠标技术方面的革新的确是向前迈出了一大步。而就目前而言，基本上光电鼠标基本上一统江湖，虽然不能说是千秋万代，但也绝对是如日中天。

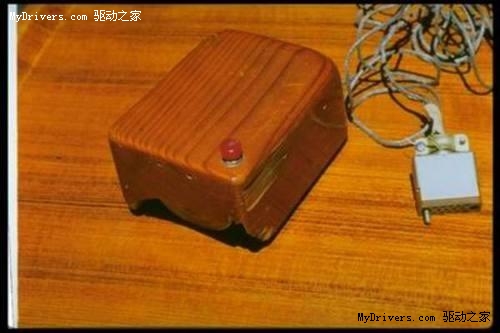

世界第一款鼠标实物特写（图片来源于网络）

光电式鼠标有它先天性的优势，它不像机械鼠那样，拥有固定的寿命，同时也不容易因为长时间使用而藏污纳垢。但是它最好是能搭配一块鼠标垫才能达到最佳的使用效果。自从1999年，世界上第一个真正意义上的光电鼠标产品诞生以来，这个问题就一直困扰着用户，我们已经习惯了有鼠标垫的日子了。

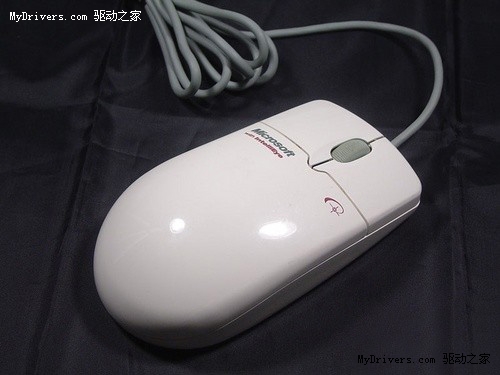

第一款光电鼠标产品

技术革新的脚步并没有妥协，鼠标光学引擎的发展继续向前。2004年，世界第一款激光鼠标同时诞生了，它便是罗技推出的MX1000激光无线鼠标，至此，激光鼠标的风潮开始兴起。由于激光引擎相较普通光学引擎有一定提升，光学鼠标的地位开始岌岌可危，并流失部分用户。同时罗技MX1000也是一款无线鼠标，因此，无线鼠标在04年后开始频繁进入市场。不过，激光鼠标过高的兼容性要求与功耗依然让用户比较头疼。激光技术始终不能成熟至用户满意的地步，而过高的价格也让很多用户望洋兴叹。

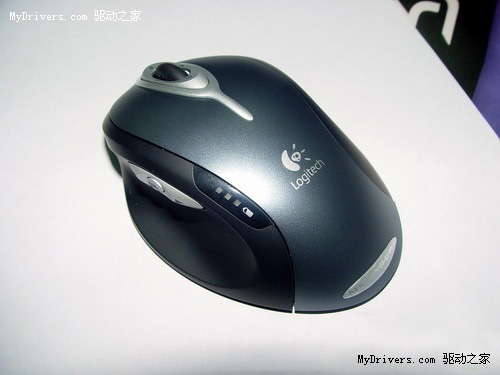

第一款激光鼠标

由于激光引擎所存在的种种缺陷，所以在之后的一段时间之内，反应迅速的激光鼠标与发挥稳定的光电鼠标共同占据鼠标市场，激光引擎鼠标并没有取代普通光学引擎鼠标。而这个局面一直延续到08年秋季蓝影技术的发布。

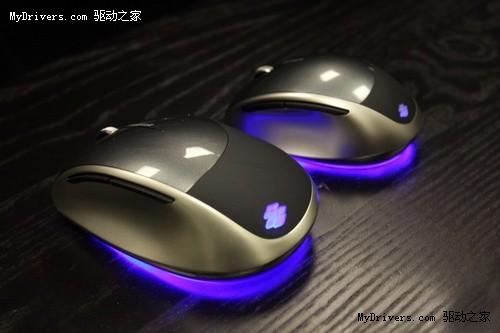

蓝影技术

似乎正如微软蓝影技术广告语中所言：Say Goodbye to Laser。我们似乎看到了又一轮大规模技术革新与产品换代的浪潮的到来。似乎鼠标光学引擎走到蓝影这个历史的拐角，技术的革新会让我们停留驻足一段时间，但人类追求完美与进步的信心却从未停止，又一个新的技术诞生了，这就是我们今天要为大家介绍的二代光学技术：针光技术。（普通光电、激光、蓝影技术均属于旧一代光学技术）

 【针光技术详解与优势】

目前光电、激光、蓝影三种技术并存发展，但是这三种技术都无法完美解决过界问题，同时结合鼠标定位的精准与鼠标日常工作的稳定性等，三大问题成为用户选购鼠标的时候所要考虑的头等问题。这些问题在用户日常工作与生活中都会遇到，比如在床上观看电影时，放置于毛毯上的鼠标经常跳帧，无法流畅操控；公司会议时，在亚克力玻璃上的鼠标会出现失灵的现象等等。而针光技术的出现正是为解决以上三种问题而来。

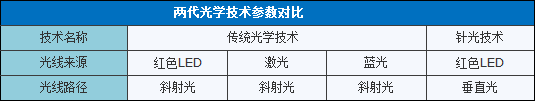

两代光学技术差异

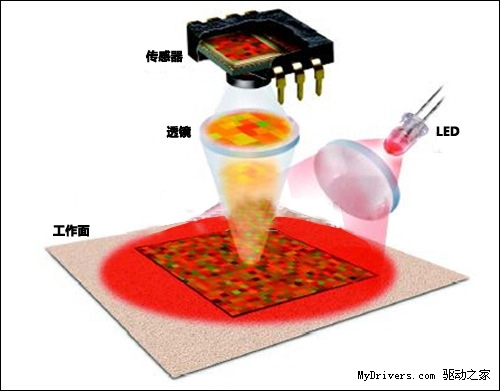

首先我们来回顾一下光电鼠标的工作原理：光学鼠标通过底部的LED灯，灯光以小角度斜角射向桌面，照射出粗糙的表面所产生的阴影，然后再通过平面的折射透过另外一块透镜反馈到传感器上。当鼠标移动的时候，成像传感器录得连续的图案，然后通过“数字信号处理器”(DSP)对每张图片的前后对比分析处理，以判断鼠标移动的方向以及位移，从而得出鼠标x, y方向的移动数值。再通过SPI传给鼠标的微型控制单元（Micro Controller Unit）。鼠标的处理器对这些数值处理之后，传给电脑主机。而普通光电技术、激光技术、蓝影技术均采用了斜射光的方式，属于旧一代光学技术，三者的区别仅仅是光源的不同。

旧一代光学技术原理

针光技术并不像旧一代光学技术一样流于表面，它并没有改变光的来源，而是改变了光学鼠标的光线的路径。灯光不在以小角度斜角射向桌面，红色LED光源改进为垂直的正射光路径, 射入表面后即垂直反射进入光感应器。

针光技术优势

1、过界问题的解决

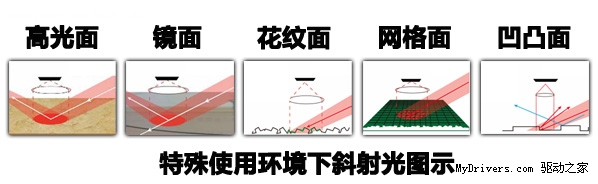

我们先来分析一下传统光学技术（普通光电、激光、蓝光技术均属于旧一代光学技术）的过界问题。配备旧一代光学技术的产品在遇到光滑表面的使用环境时，由于斜射光束在光滑表面形成镜面反射，无法形成漫反射，感应器因读取不到表面影像特征而造成无法正常使用；遇到凹凸不平的表面时，凹凸面则易生成散射光，容易发生光标抖动；遇到花纹表面的使用环境时，影像特征值随表面颜色无秩序改变，光标移动不顺或抖动。 而以上三大情况，我们在日常工作与生活中都常常会碰到，究其原因，就是因为传统鼠标采用的是斜射光，在特殊使用环境下没有发生正常使用环境下的漫反射而造成的。

而针光技术因为光路为垂直路径，所以在几乎任何表面都会有很好的阴影成像效果，尤其在高光面和凹凸面表现的最为明显。可以非常完美的解决过界问题，让鼠标完美适应所有工作环境。

2、增强光斑图像质量

同时，针光技术因为光路为垂直光，光线所形成的光斑非常集中，增强光斑图像质量，使得成像感应器得到的图像更容易辨别。虽然针光技术仅仅采用了普通的LED光源，但显然与激光技术有异曲同工之妙。

从Sensor成像面上的光斑形状及照度分布图上，我们可以清楚的看到二代光学针光技术的光斑形状有如针尖般聚焦非常集中，而这传统式鼠标光学技术的光斑形状相对模糊而稀散不清，两者相差幅度非常大，从光斑形状及照度分布图上，我们可以分析可以得出此二代光学针光技术有非常高的技术优越性。

传统鼠标光学技术Sensor成像面上的光斑形状及照度分布

针光鼠标光学技术Sensor成像面上的光斑形状及照度分布

3、耐用防尘

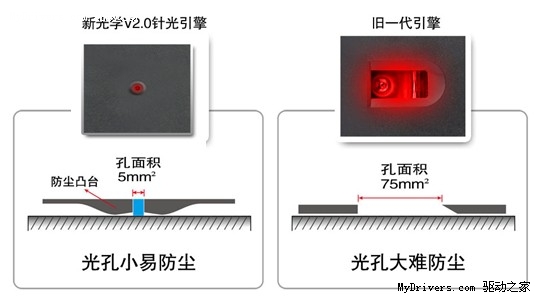

搭载旧一代光学技术的产品因为采用的光路为斜射光，所以光孔面积比较大，从而容易导致灰尘侵入镜头里面，使鼠标性能下降甚至于无法正常使用，而针光技术采用的光路为垂直光，所以光孔面积要小许多，在防尘防污方面有相当的优势。

 【双飞燕针光鼠G9-500F赏析】

首先让们来看今天我们的第一个主角：双飞燕（A4TECH）针光无线截屏鼠G9-500F（以下简称双飞燕G9-500F）。

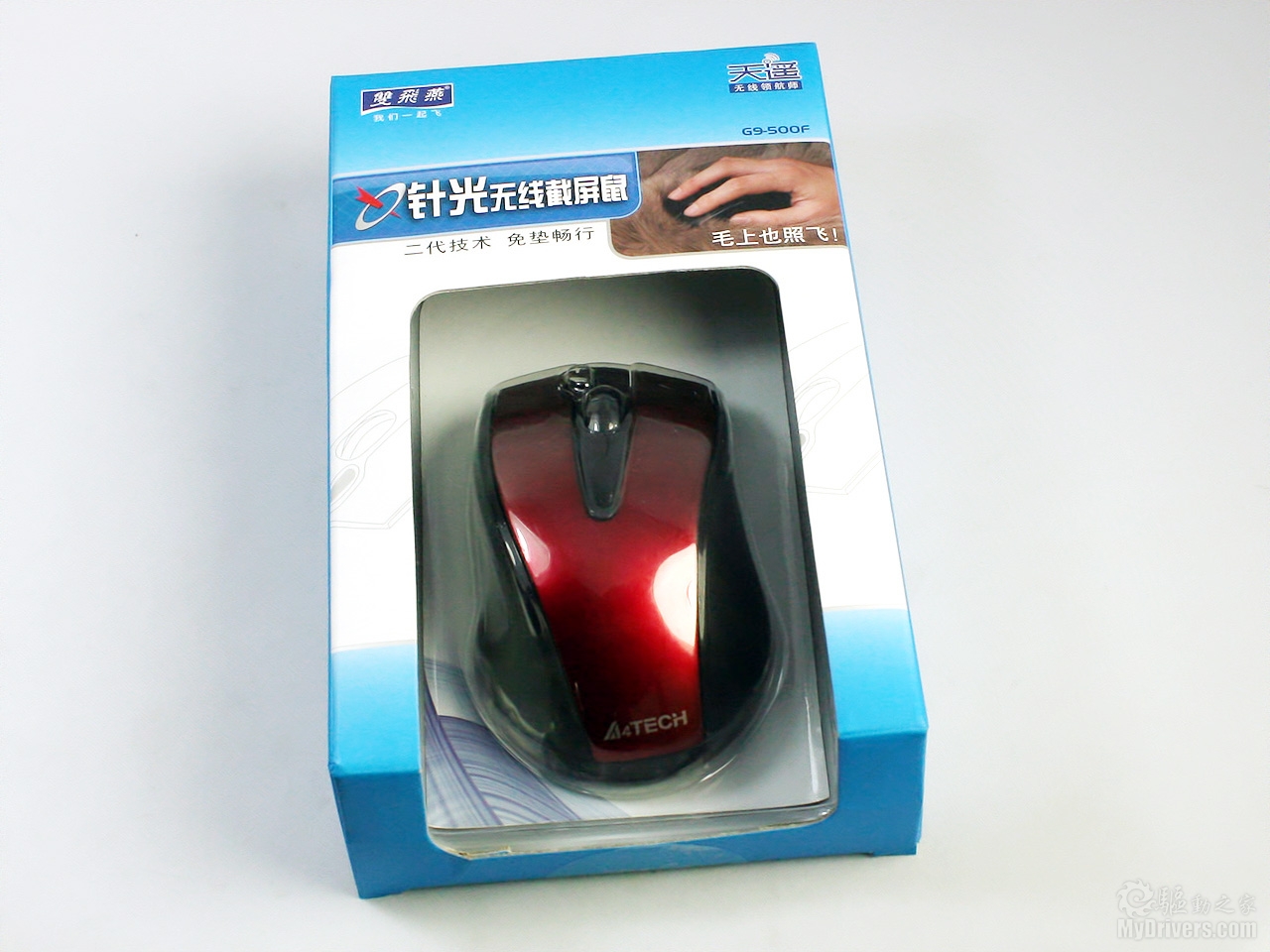

双飞燕G9-500F外包装比较简洁时尚，从外包装透明塑料包装外壳就可以直观的看到鼠标的全貌。同时包装上我们可以看到其主打针光技术的标示：二代技术，免垫畅行。而旁边的图片也比较有意思，毛上也照飞，这个让编辑非常新鲜，而我们在测试环节会对鼠标进行各个环境使用的测试，让我们拭目以待其精彩的表现。

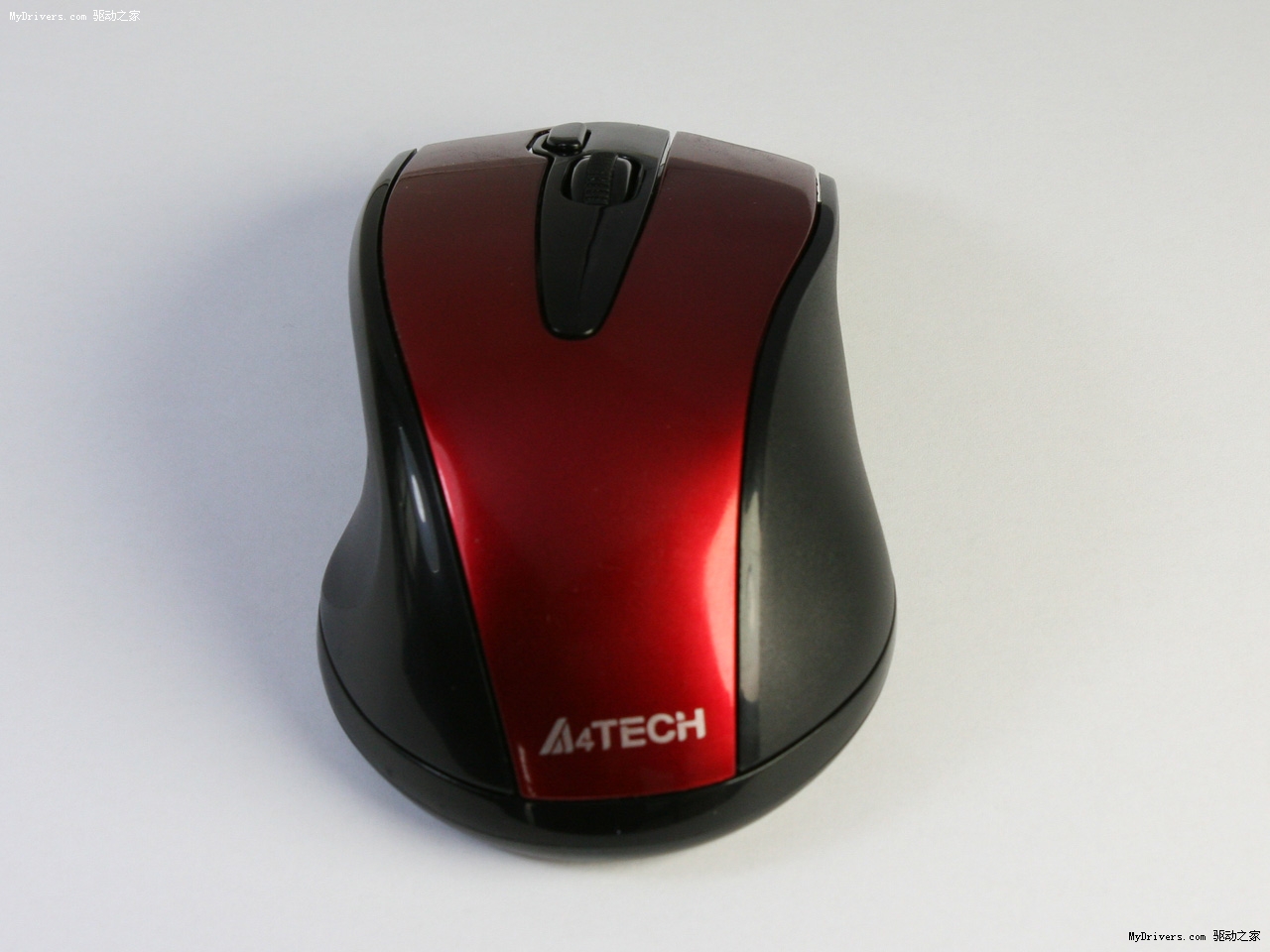

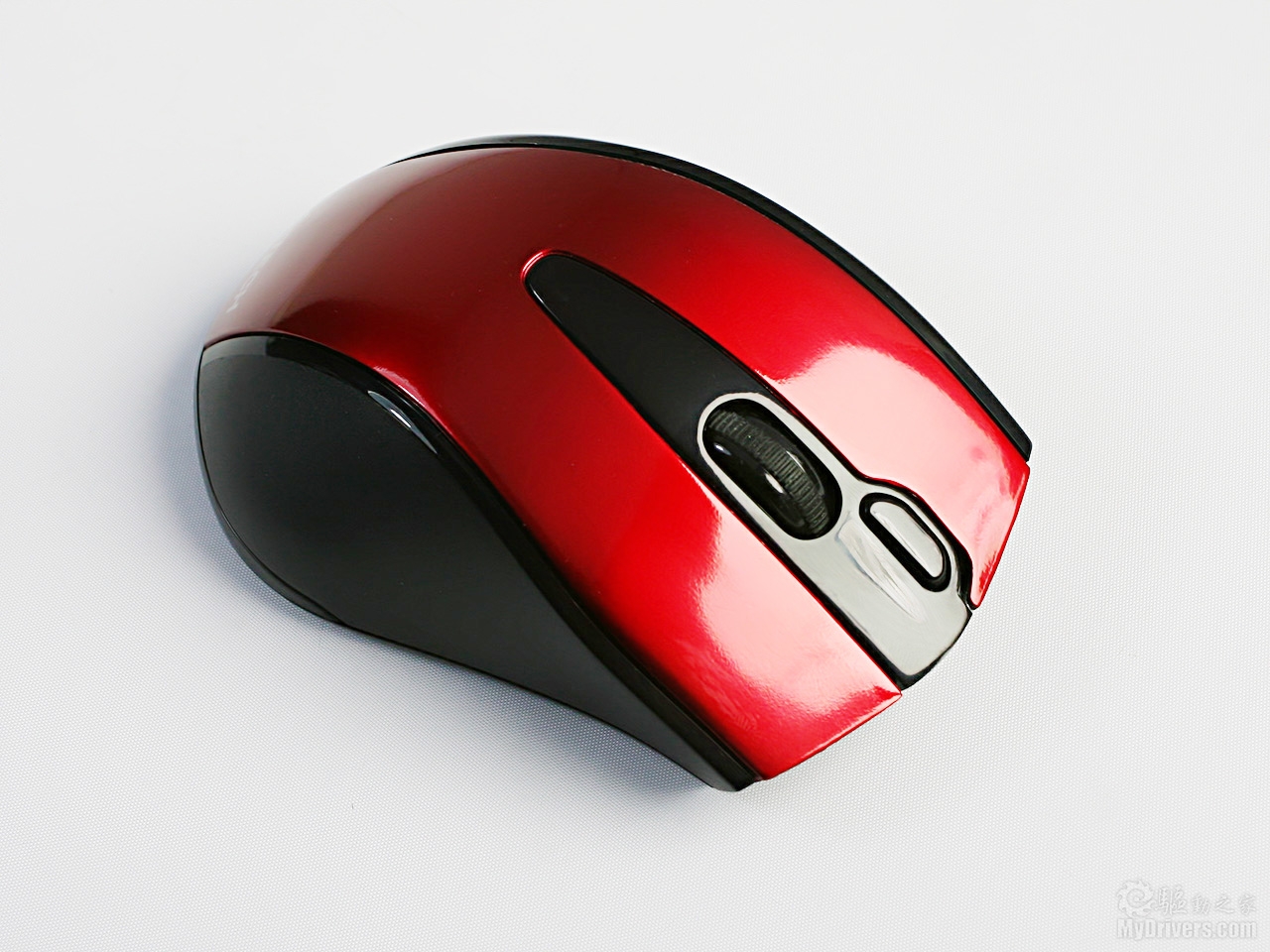

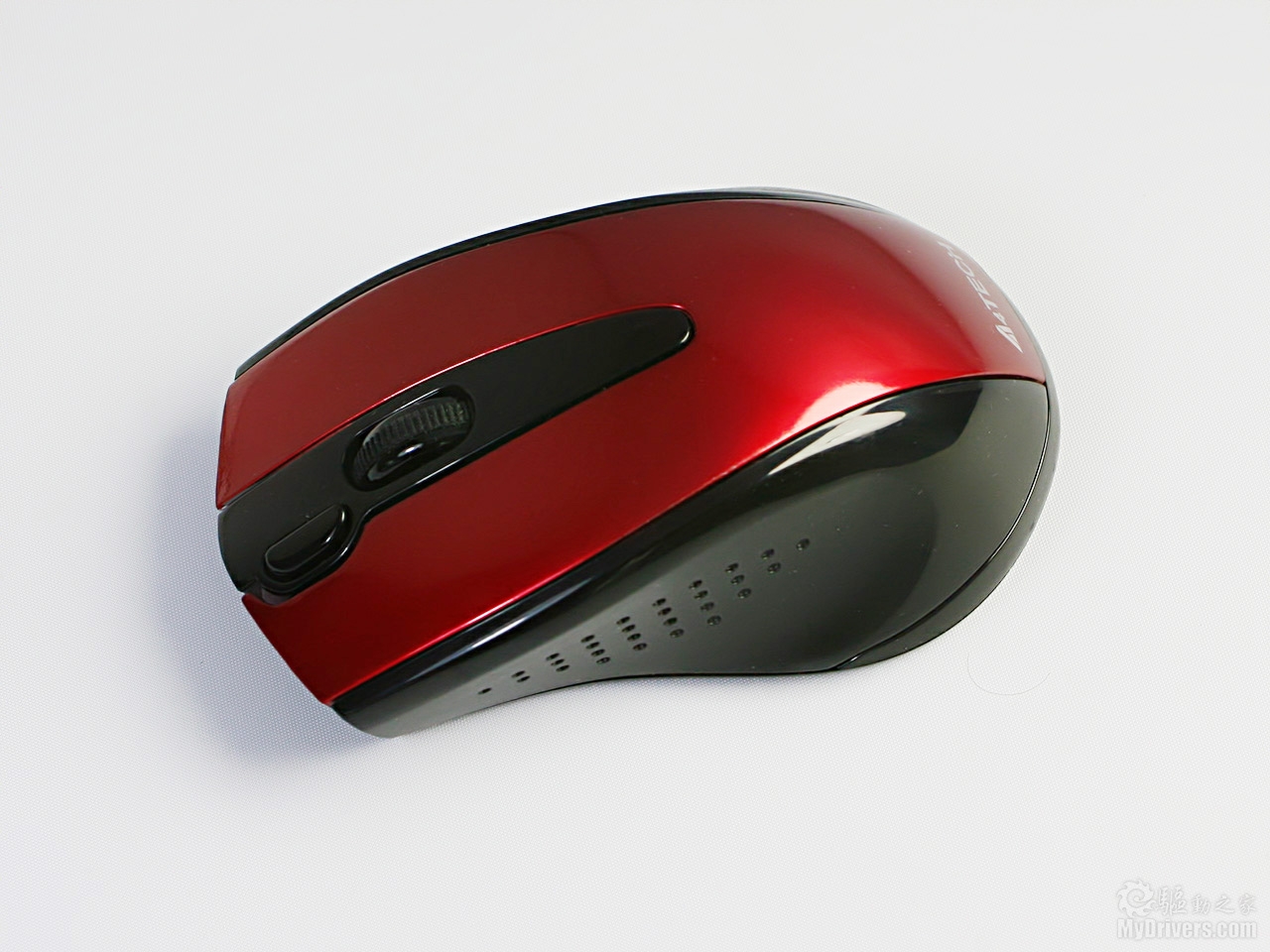

双飞燕G9-500F鼠标采用了时下主流的2.4GHz无线技术，分辨率为2000DPI（可调）。整体色彩采用了黑红搭配的色彩基调，这让产品显得非常时尚。流线型的外形设计符合人体工学设计，可以起到贴合手型的作用，很好的改善用户的使用体验。

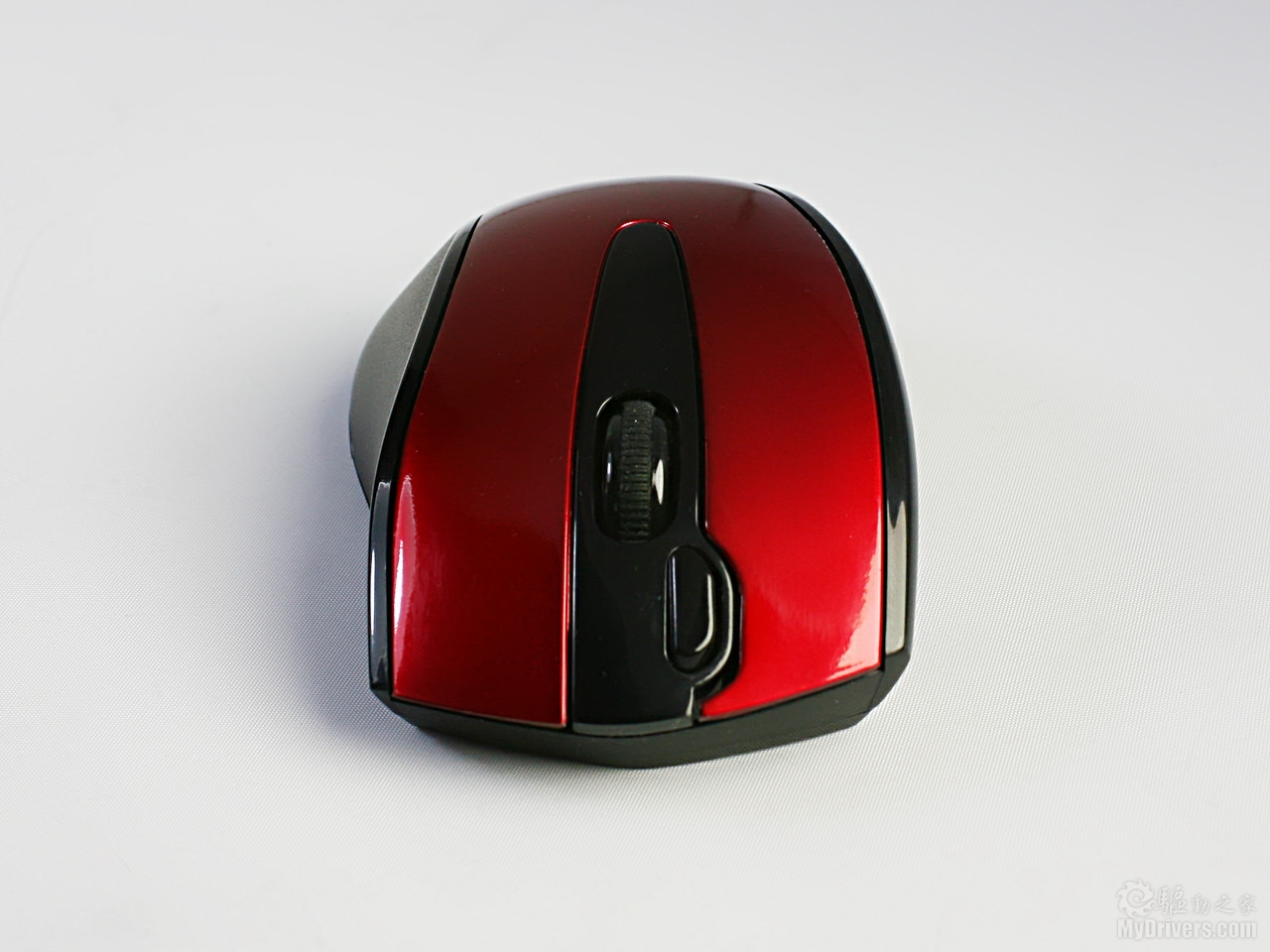

鼠标的滚轮附近我们可以看到一个双工键，这个是双飞燕G9-500F所具备的特色功能：一键截屏，可以提高办公用户的工作效率。滚轮上我们也很清楚的看到刻度线，这可以让我们使用滚轮时，提高其准确性与手感。

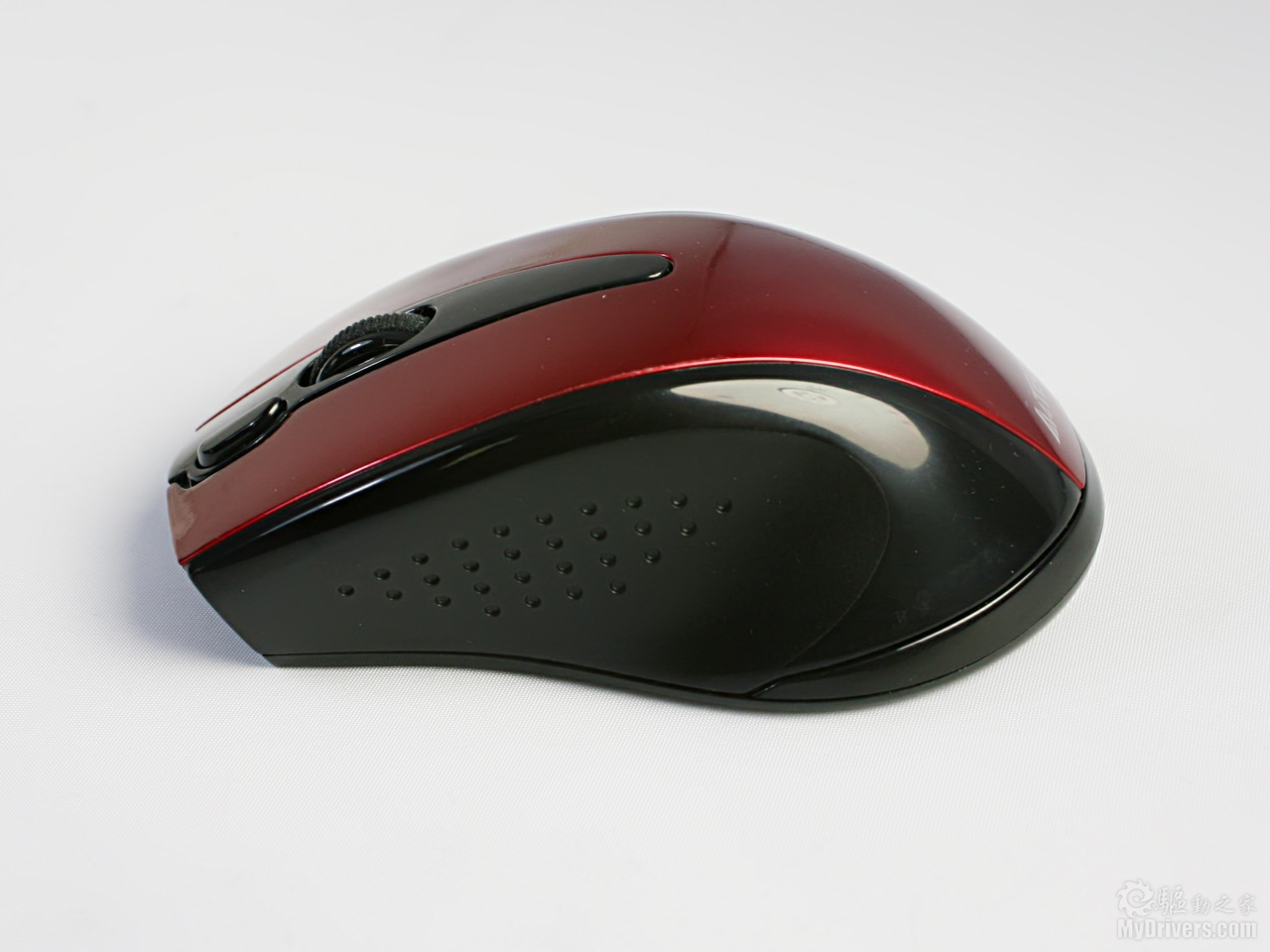

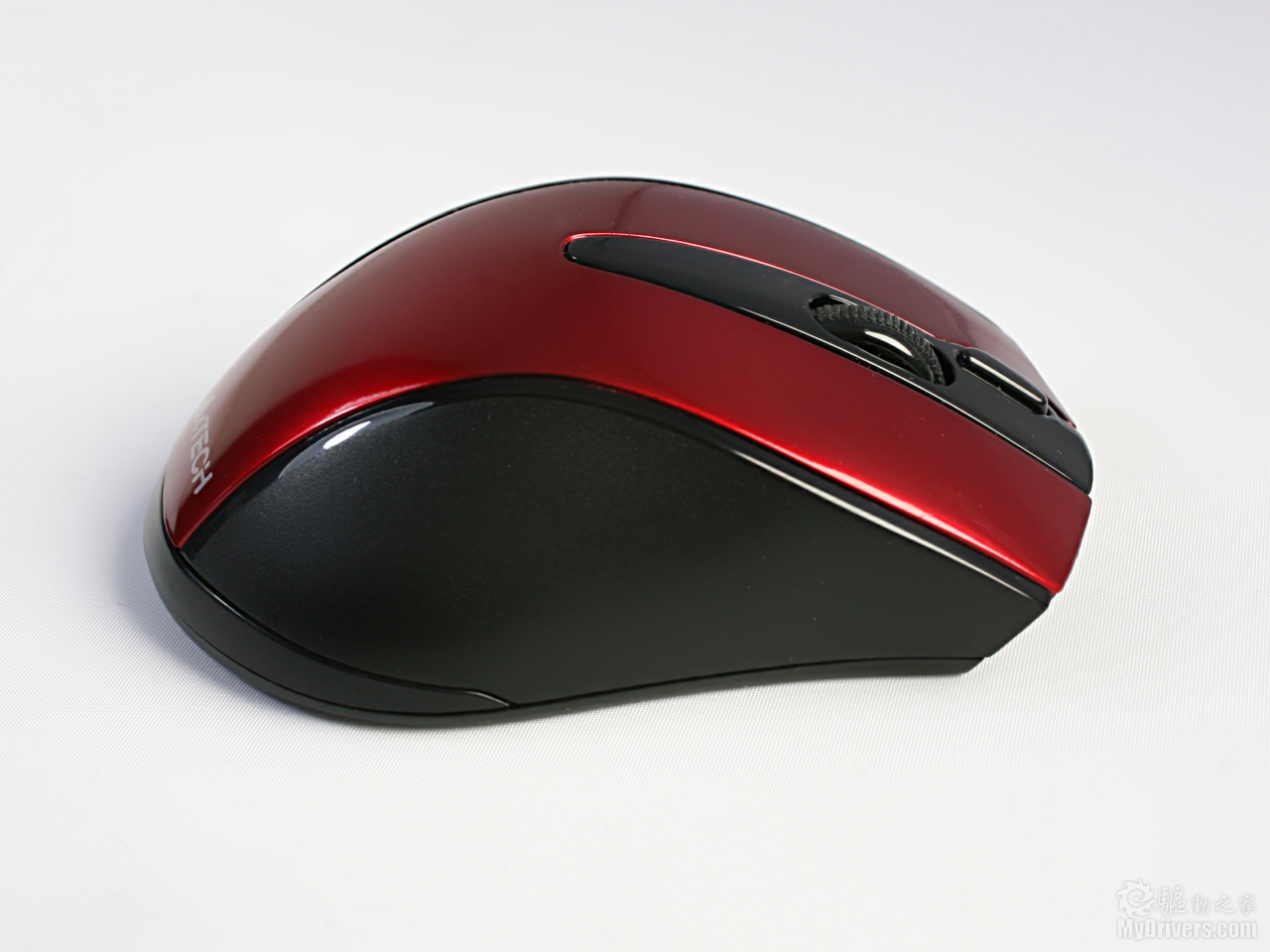

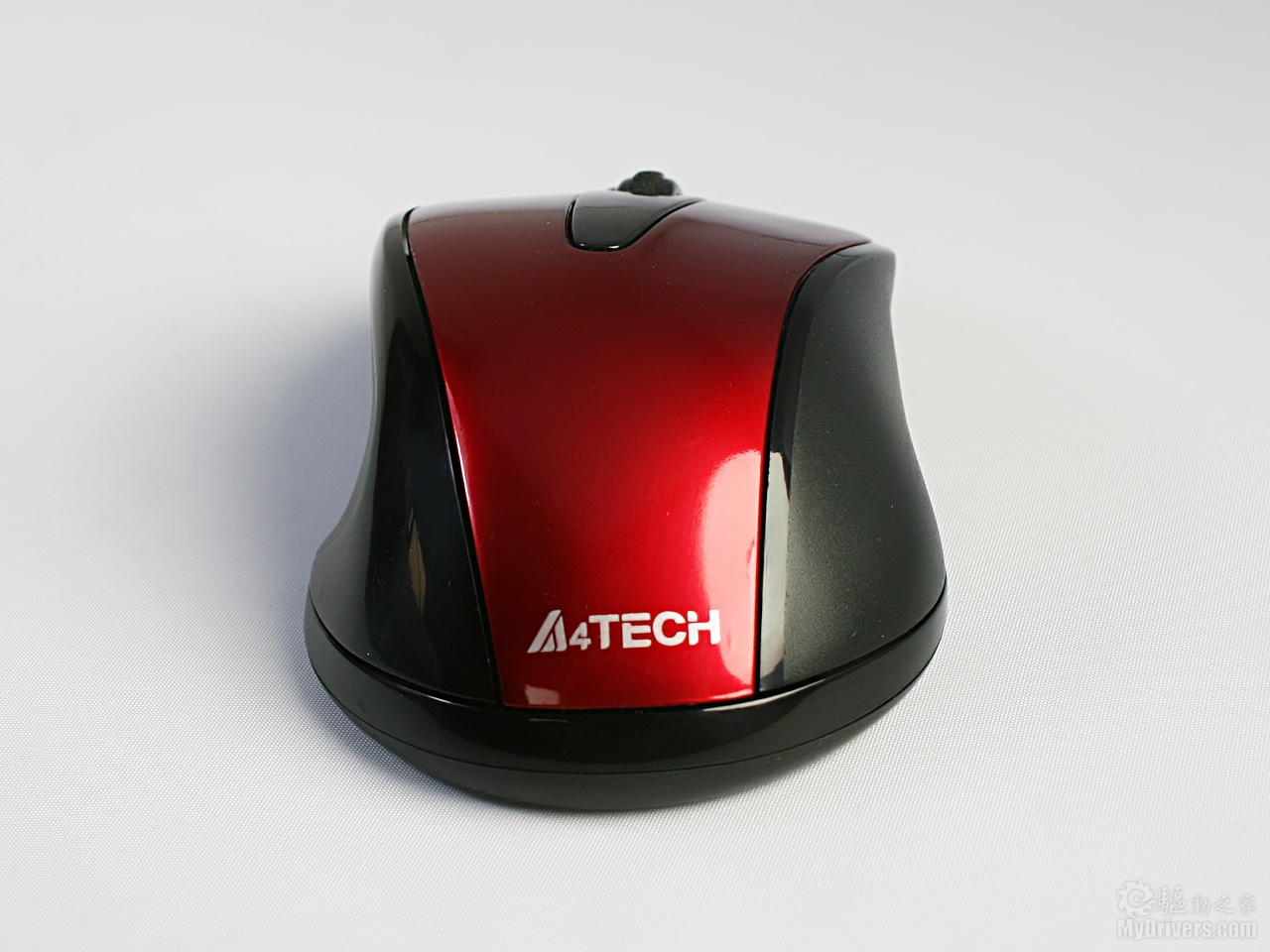

而从下面鼠标的四面视图来看，鼠标侧面设计了防滑防汗凹孔，我们的大拇指在接触鼠标时，能起到防滑作用，改善用户手感，看来细节方面，双飞燕G9-500F一向是考虑的很全面的。但不同于以往的是，鼠标尾部的标识不在是”双飞燕”字样，改成了“A4TECH”，虽然我们比较怀念传统的经典，但是新标识也非常时尚，而对于用户而言，我们在新鲜的同时，同样也更看重双飞燕产品一贯的使用体验与先进技术。

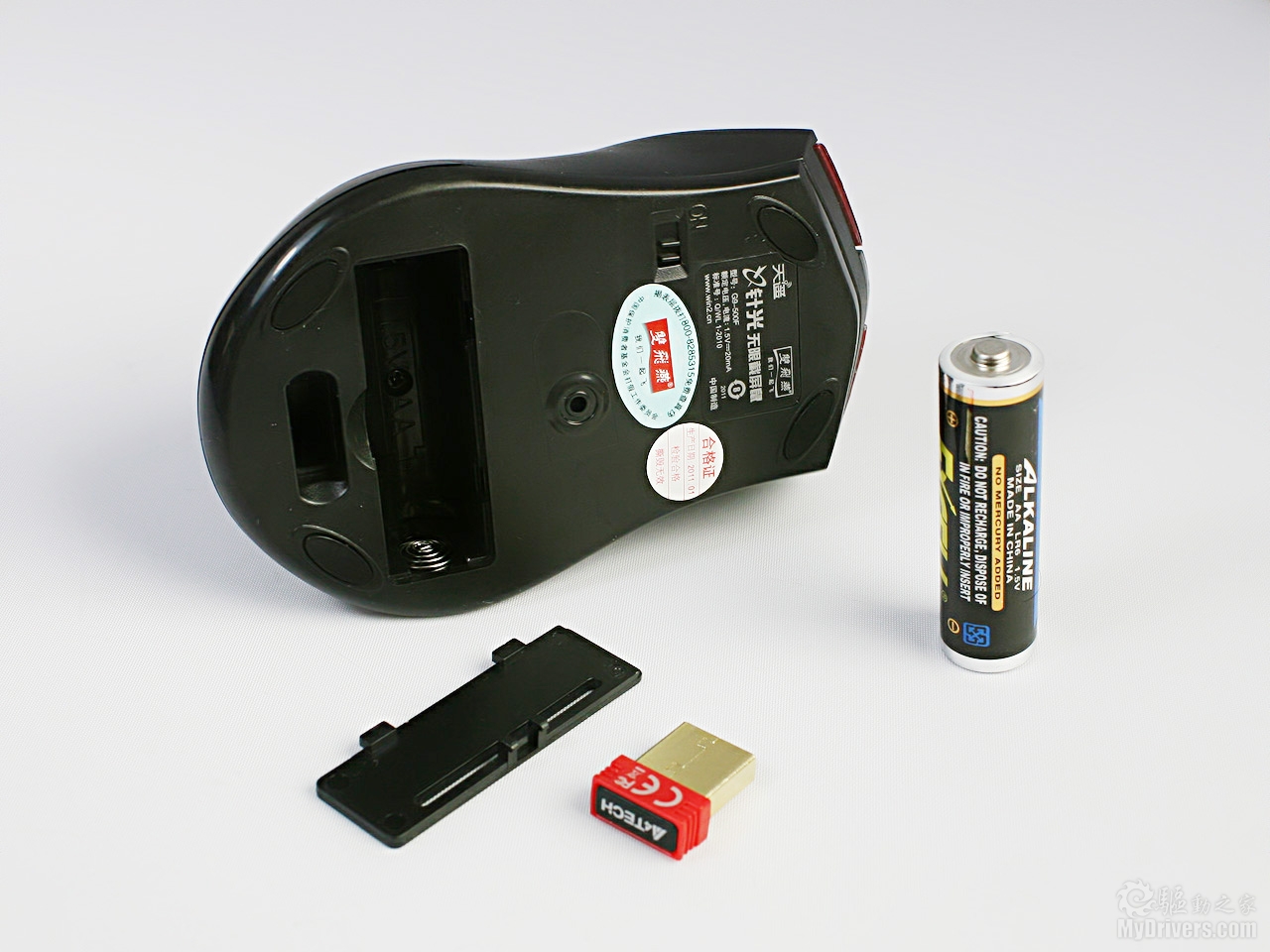

而鼠标的底部，我们可以找到电池仓与信号接收器，而鼠标采用了一节5电池来供电。双飞燕G9-500F也配备了独立的鼠标电源开关，我们可以在鼠标停用的时候，关闭电源来达到节能的作用。细心的读者也许会发现双飞燕G9-500F光空较我们常见的鼠标要小许多，这也正是二代针光技术区别于传统鼠标最直观的区别，同样，更小的光空可以更好的防止其被污染，鼠标在各种环境下工作也更为稳定。

 【双飞燕针光鼠N-500F赏析】

然后，我们来看看今天的第二主角：双飞燕（A4TECH）针光截屏鼠N-500F（以下简称双飞燕N-500F）。这是一款采用USB接口的有线鼠标，非常适合追求实惠的固定办公用户。同时我们也可以看到双飞燕对搭载二代针光技术鼠标的产品线准备的非常充分，用户选择面也更为自由。

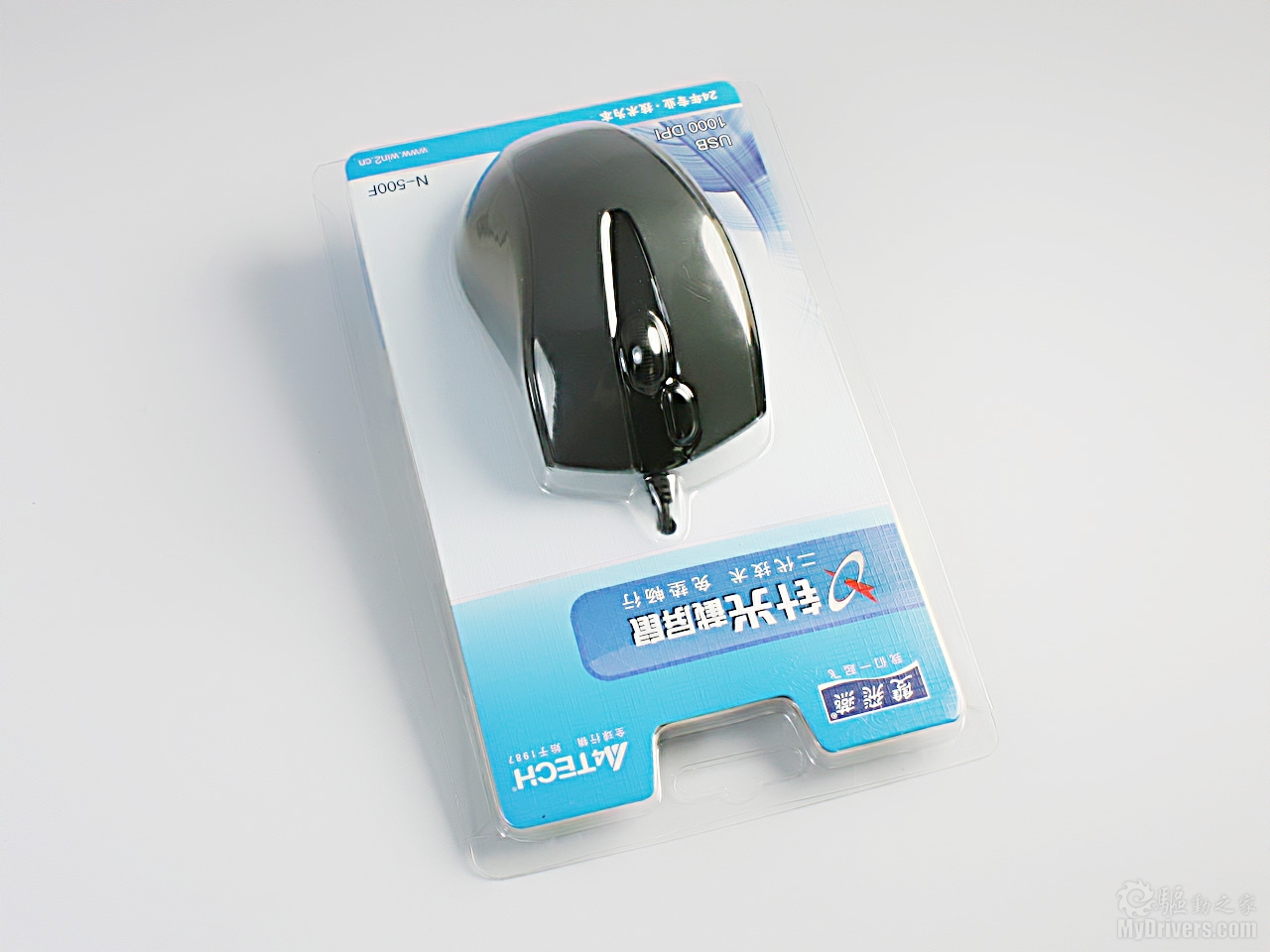

双飞燕N-500F外包装也非常简洁，同样可以非常直观的看到鼠标全貌，这样也有助于用户第一时间了解鼠标的各种情况。我们除了看到我们熟悉亲切的“双飞燕“标识外，也看到外包装上新的“A4TECH“标识。

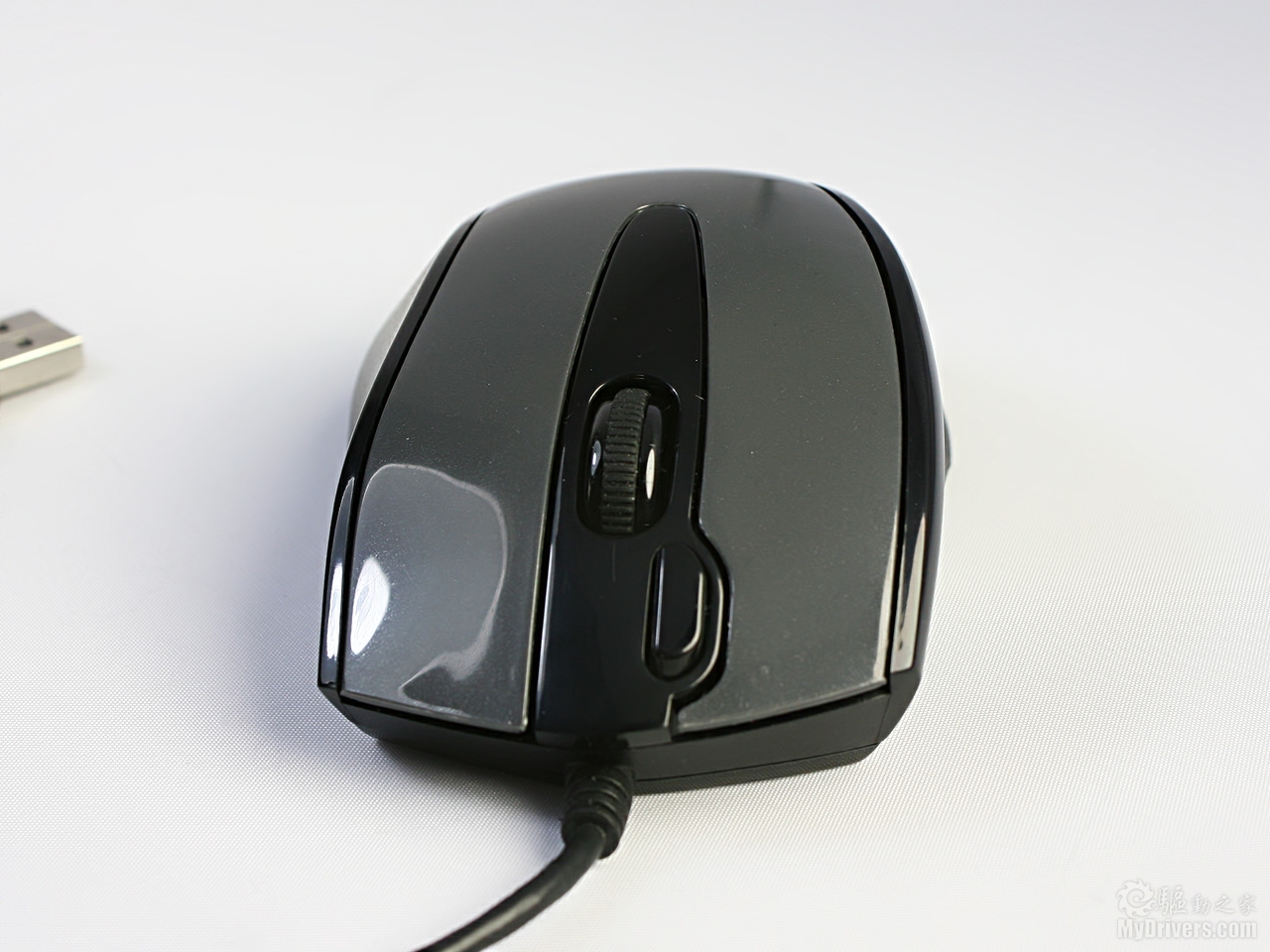

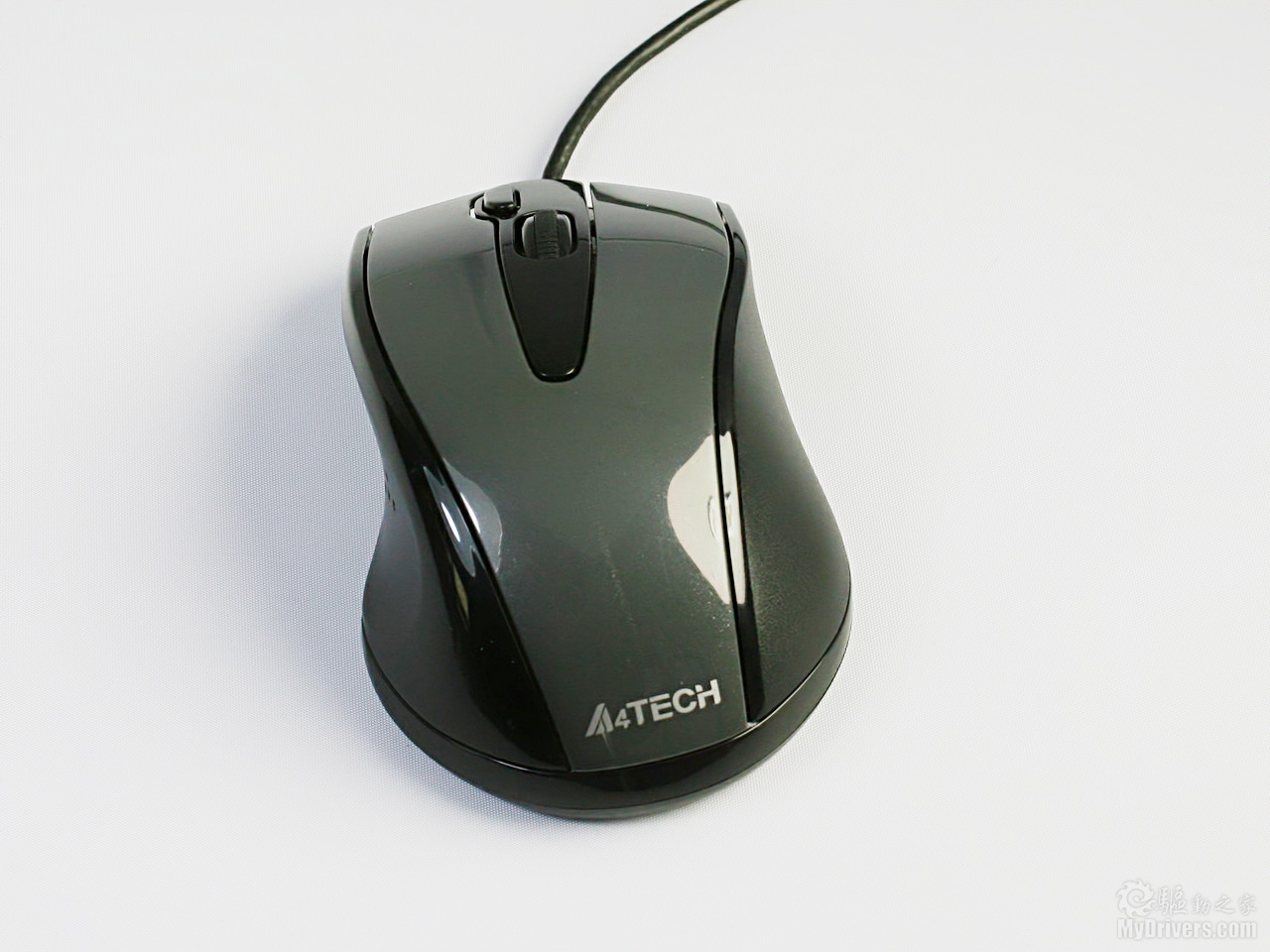

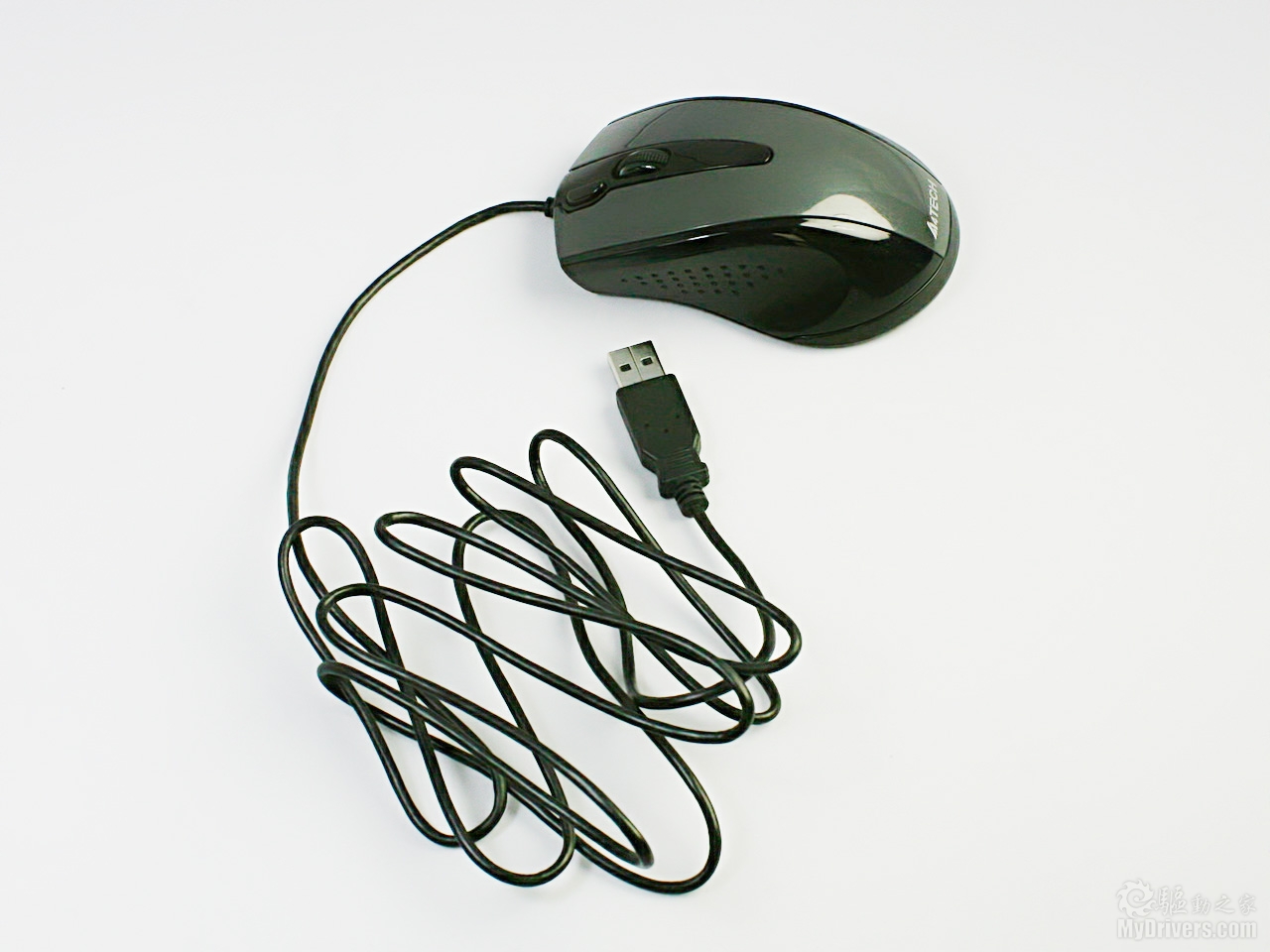

双飞燕N-500F采用了传统的USB接口，分辨率为1000DPI。鼠标整体色彩采用了灰色与黑色的搭配，显得非常中庸大气，应该可以符合很多成熟稳重办公族的口味。而人体工学的设计也可以很好缓解长时间工作的疲劳。

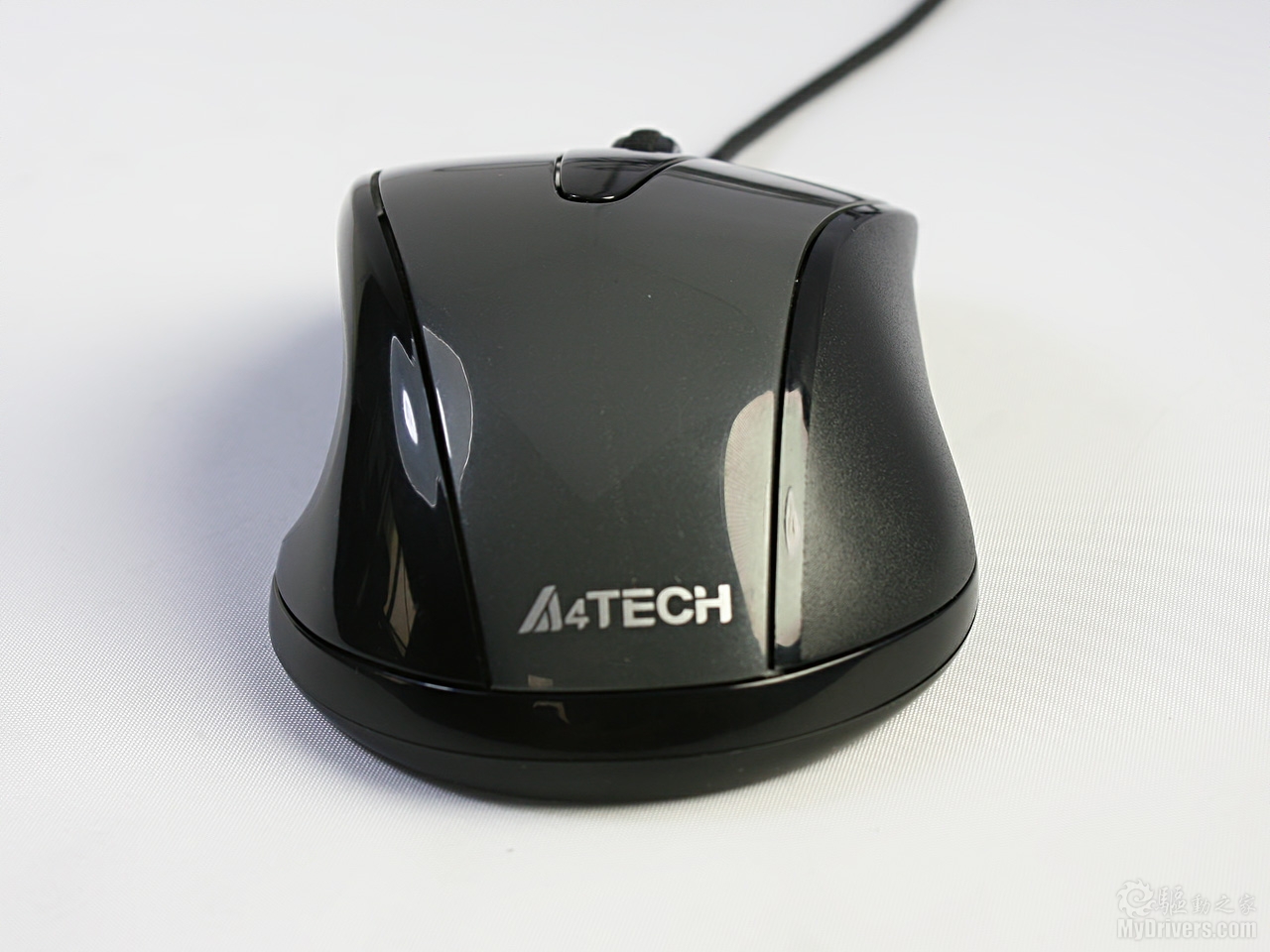

鼠标尾部，我们同样看到了“A4TECH“标识。白色的标识有画龙点睛的作用，在整个沉稳的基调中注入了一丝时尚灵动的成分。

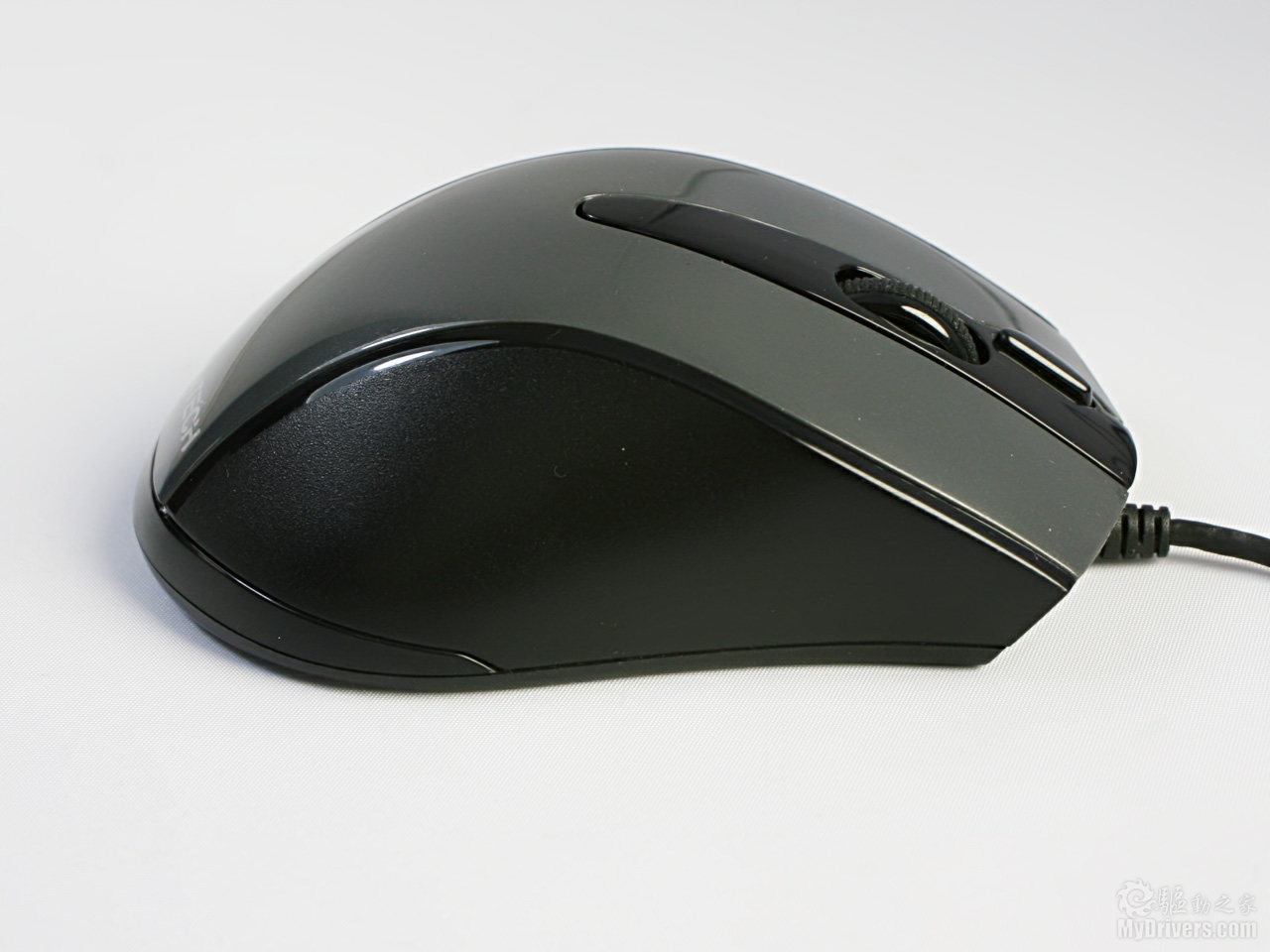

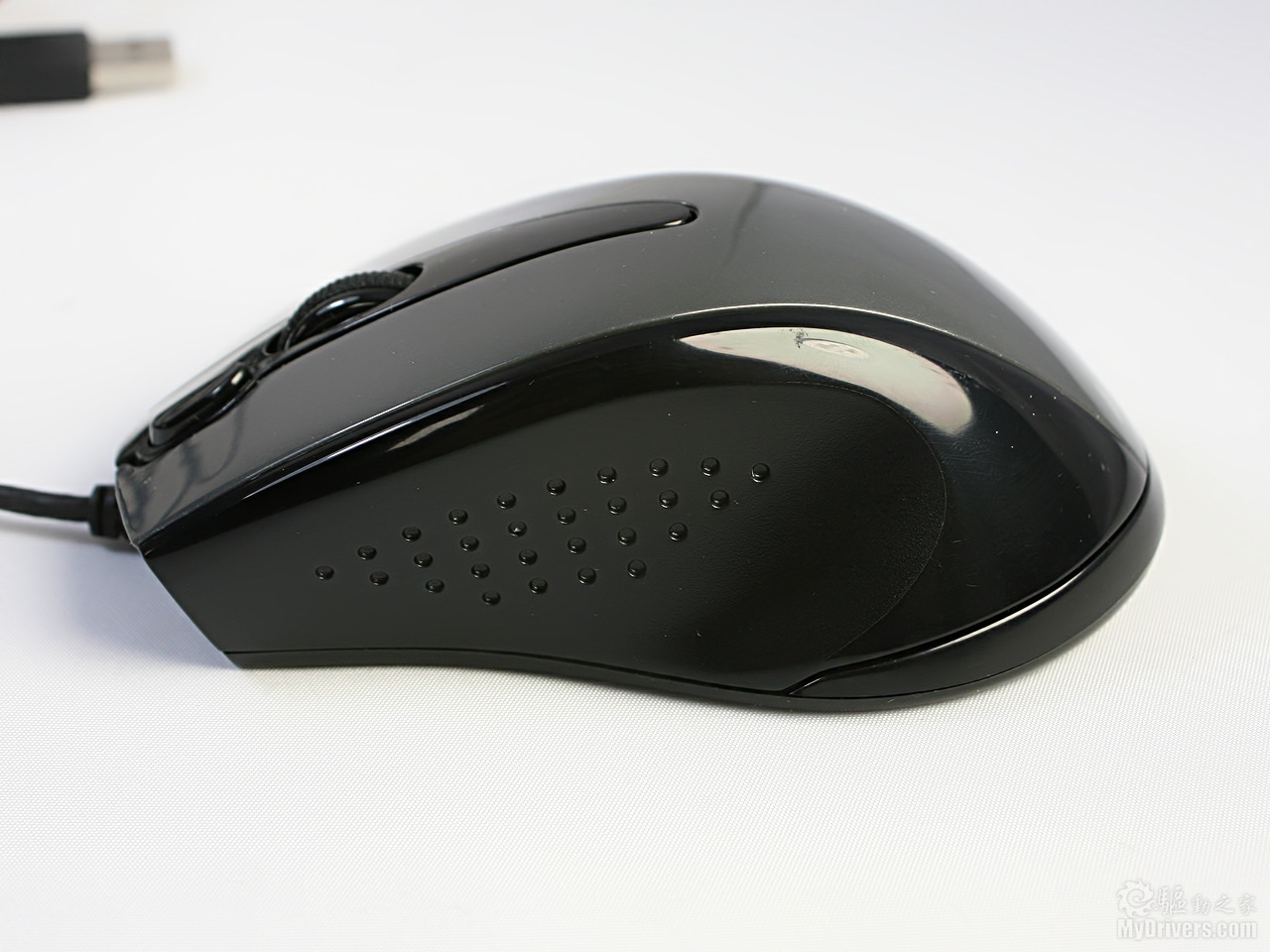

而鼠标的四面视图来看，鼠标侧面同样也设计了防滑防汗凹孔，我们的大拇指在接触鼠标时，能起到防滑作用，改善用户手感。同样，双飞燕N-500F在滚轮一侧配备了办公截屏双工键。

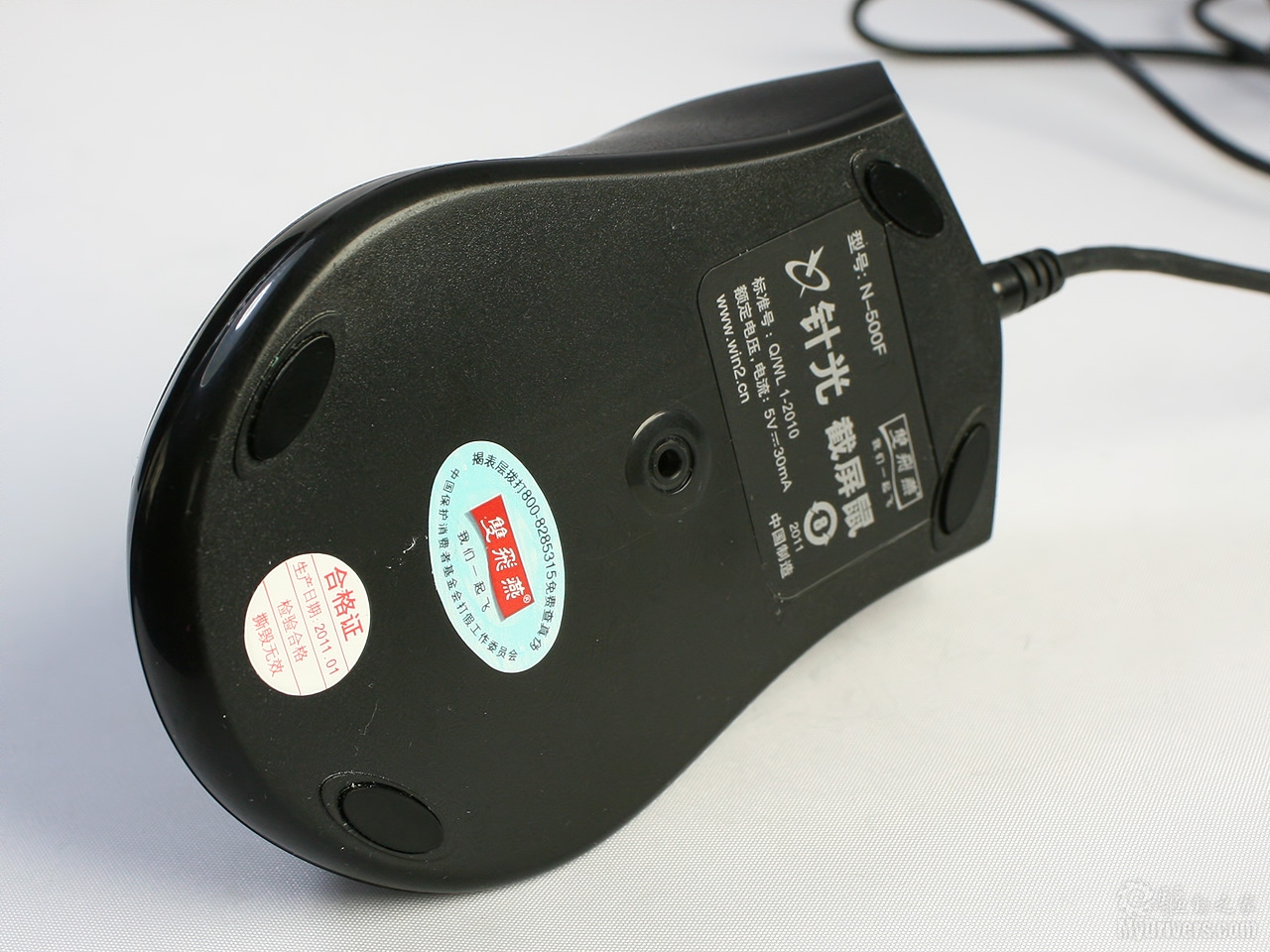

鼠标底部的设计显得比较简单实用，四个小型脚贴来保证用户移动鼠标的舒畅，而光空的大小则还是针光技术的特征之一，较小的光空可以防尘防污，提高鼠标工作的稳定性。

 【针光鼠实物拆解对比】

相信经过前几个章节的介绍，我们对双飞燕的针光技术都有一个理论上的理解，下面编辑将同时拆解搭载传统光学技术的产品与搭载针光技术的产品，来让读者可以对针光技术有一个更全面，更直观的认识。

我们将采用针光技术的双飞燕N-500F拆解，我们先顺带来看看鼠标内部关键元器件的用料。

内部结构似乎与传统鼠标并无不同

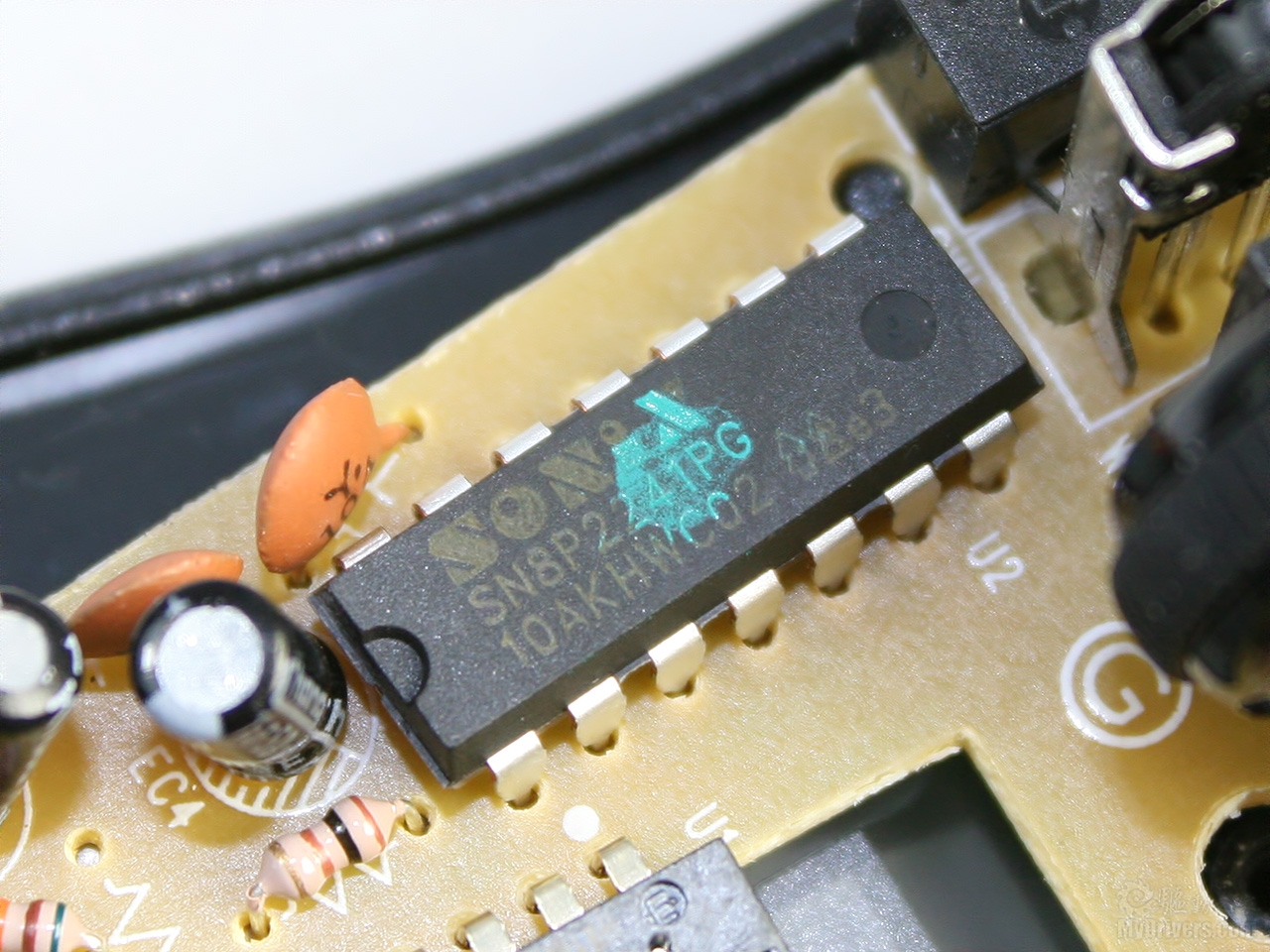

IC芯片来自于台湾SONIX松翰科技，型号为SN8P2241PG

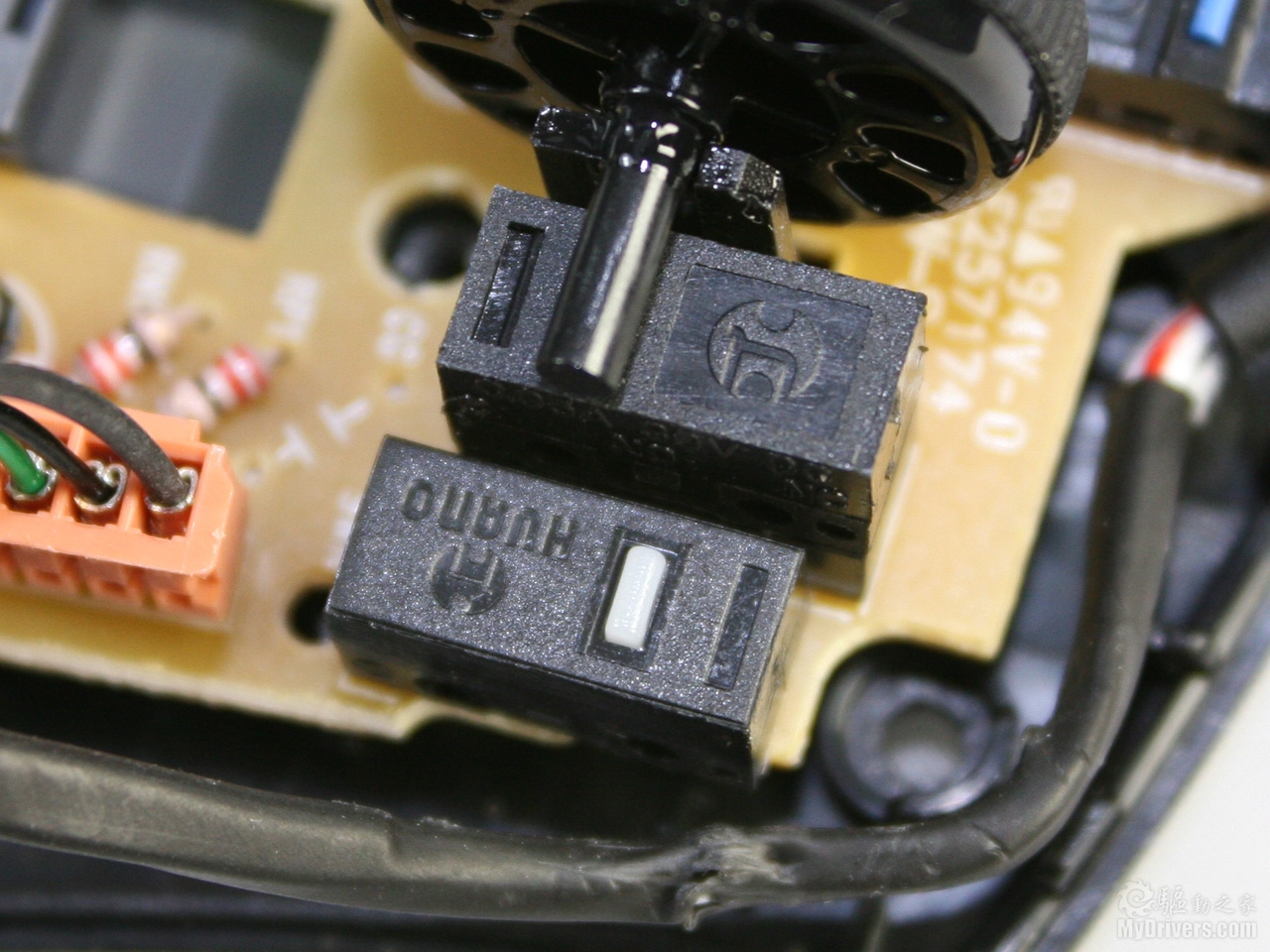

微动开关来自于国内华诺（HUANO）

鉴于鼠标用料比较朴实，所以双飞燕N-500F的价位估计也非常实惠，以后也许会有更多普通用户可以享受到这款针光鼠所带来的自由体验。

下面，我们来探究一下针光技术与传统光学技术的差异所在。我们同时拆解了一只采用传统光学技术的鼠标：双飞燕OP-500F，我们会很轻易的发现其实两只鼠标采用的是同一套模具，而这样，我们也可以更轻易的探究出针光技术的不同之处。

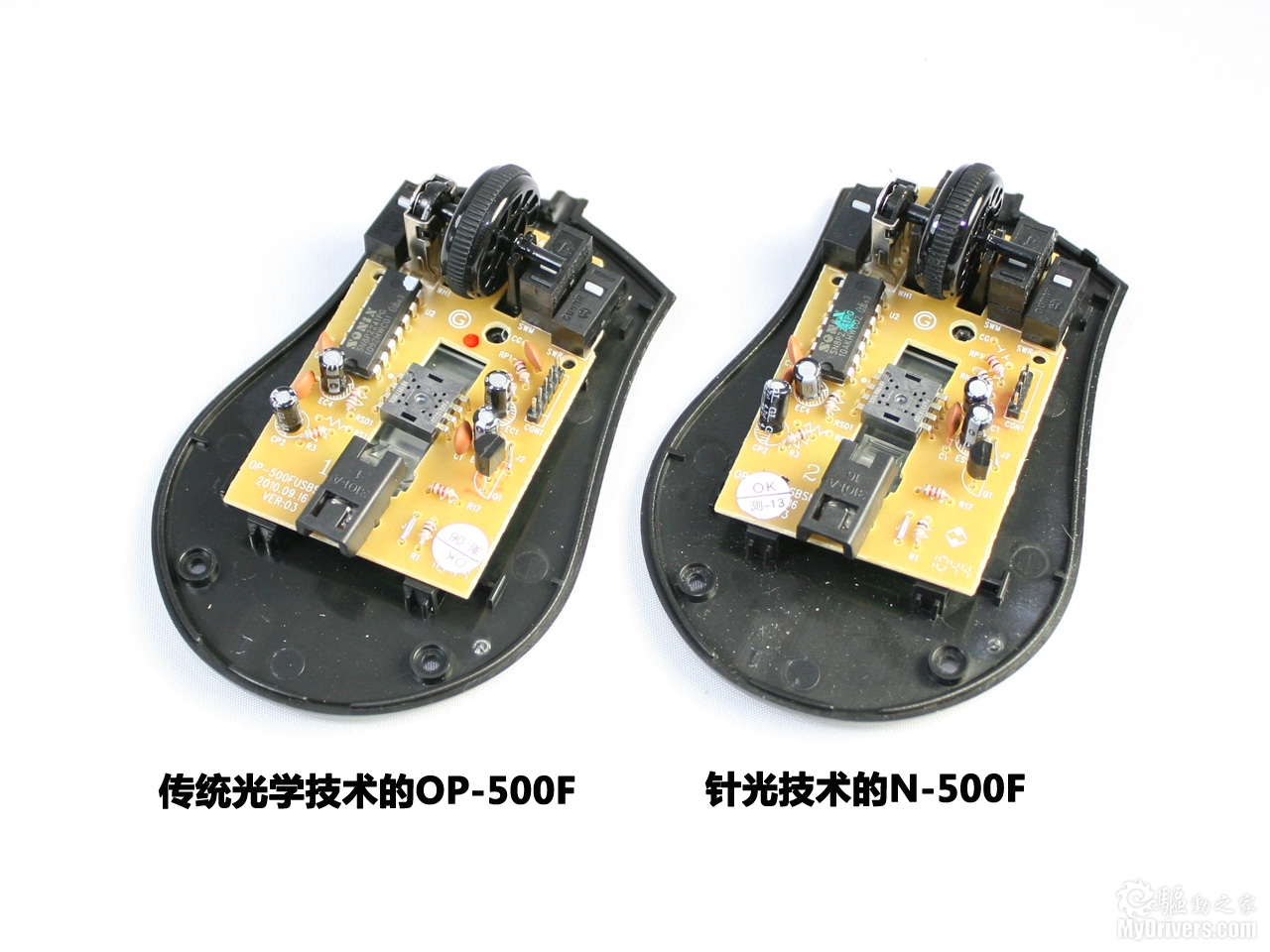

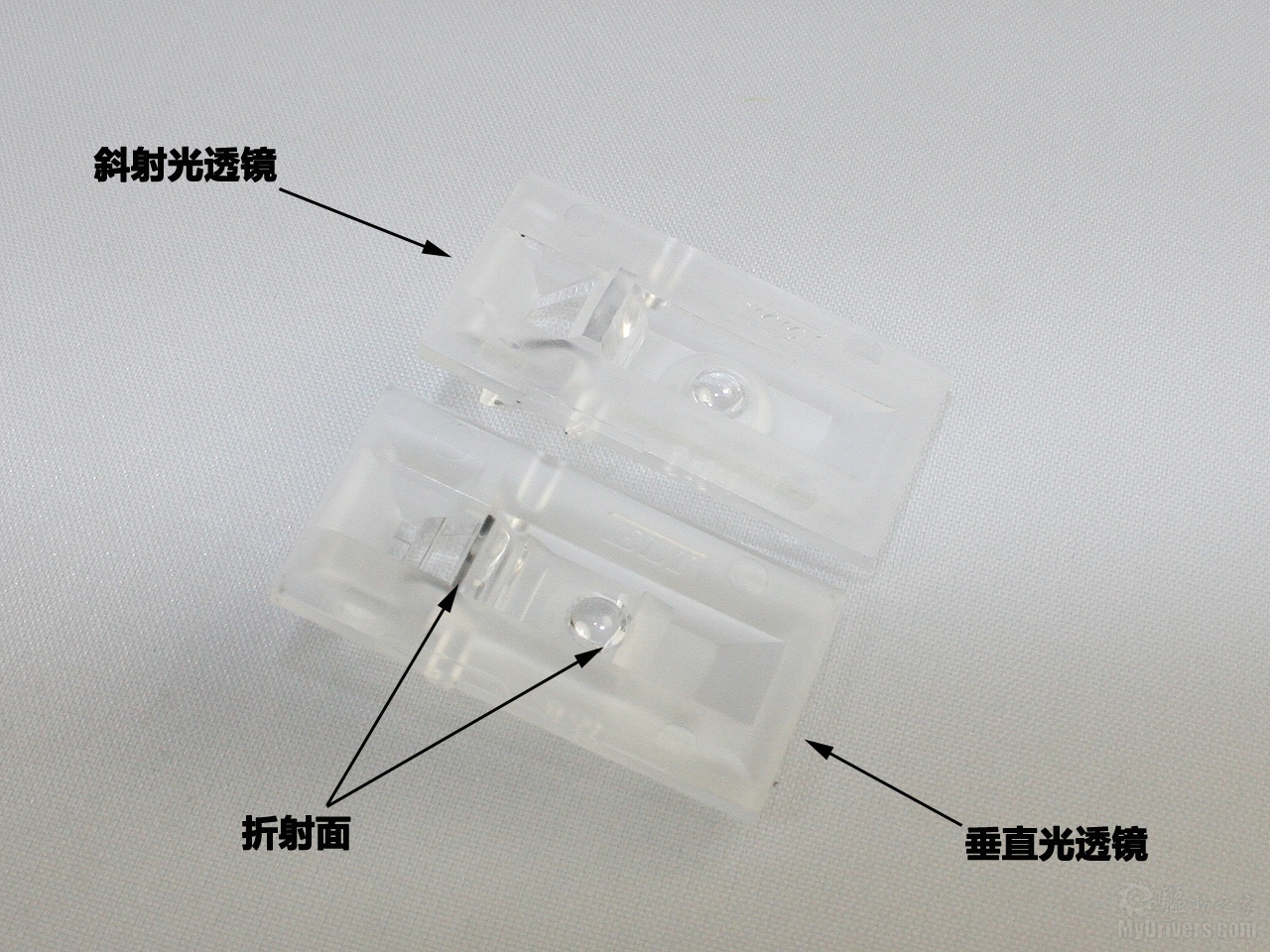

在鼠标刚拆解完毕后，我们在上图中并没有找到两只鼠标有何差异，其实两项技术的差异在下图的两只透镜上。下图中垂直光透镜要比斜射光透镜造型要复杂许多，不但凹槽的高度更低，还多出了许多透明挡板。编辑推断这些应该就是把光线路径改为垂直光的折射面。针光技术所引以为豪的就是关键的垂直光线路径。

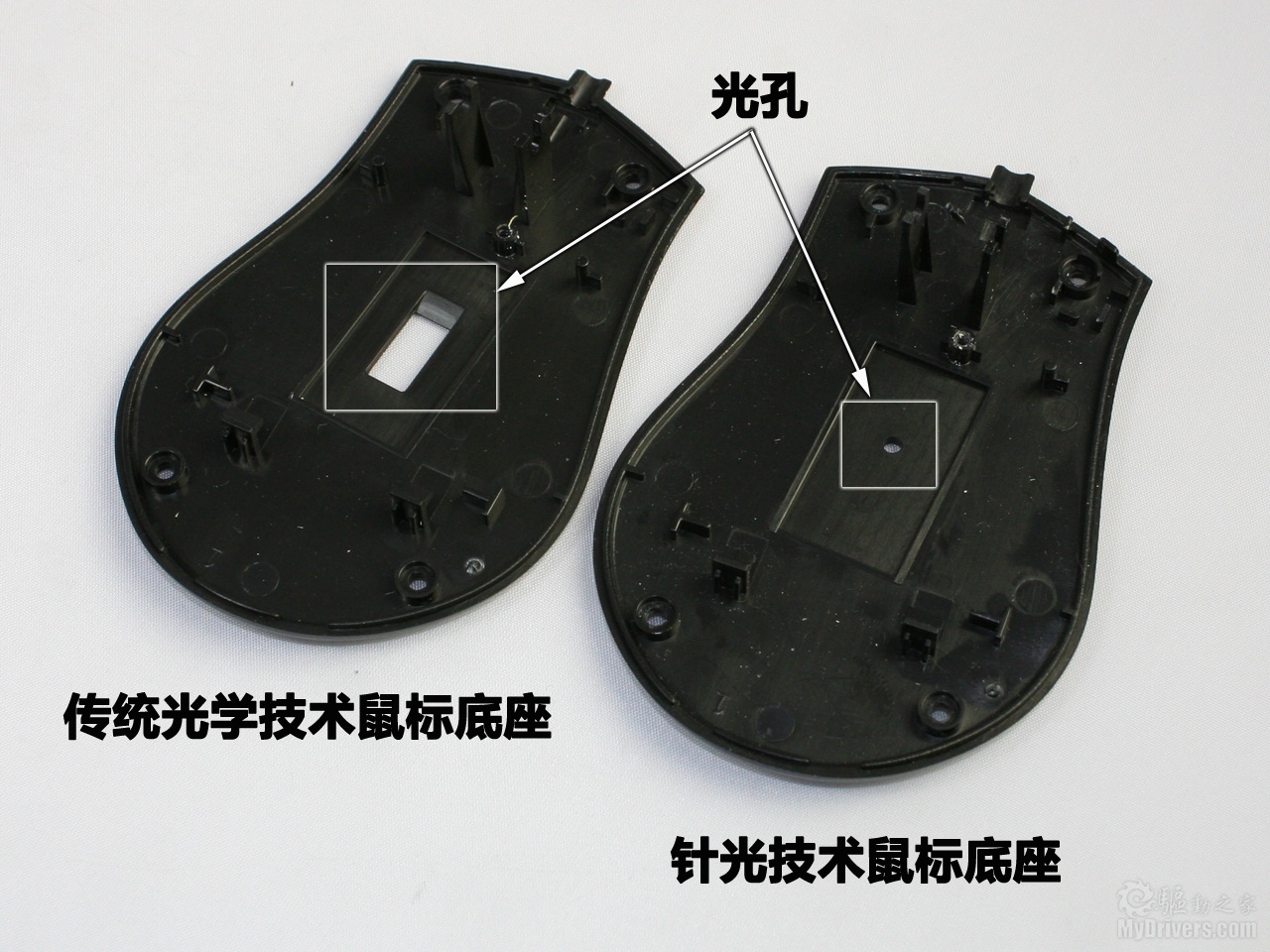

然后，我们在捎带对比一下垂直光与斜射光的光空大小，我们同样轻易的发现垂直光的光空要比斜射光光空小很多，防尘防污肯定更强了。

 【鼠标实际体验】

针光技术体验

针光技术最大的特点莫过于可以适应更多的表面，定位与使用依然如常。相信很多读者朋友也非常想了解这项比较新奇的功能，而且双飞燕所宣称的“毛上也照飞“着实让人心动，那么我们测试环节首先拿针光技术”开刀“，来看一下双飞燕针光截屏鼠双雄在各种环境下的工作表现。同时因为双飞燕N-500F与G9-500F的区别主要在与无线与有线之间，所以，我们使用了G9-500F作为体验对象。

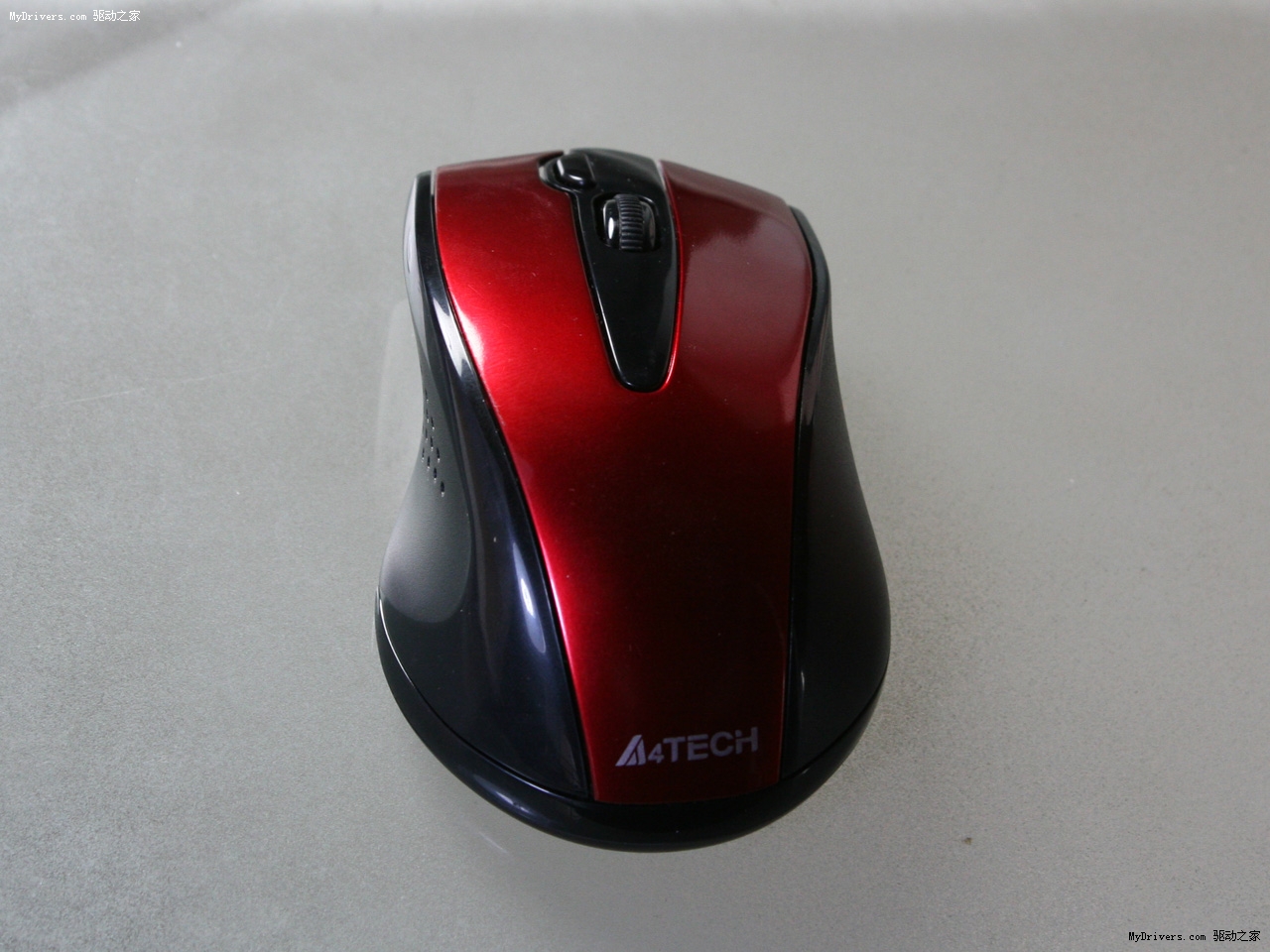

我们选择了8不同材质的“鼠标垫”：普通鼠标垫、游戏鼠标垫、书本、毛玻璃、木质高亮桌面、复印纸、皮毛、海绵。

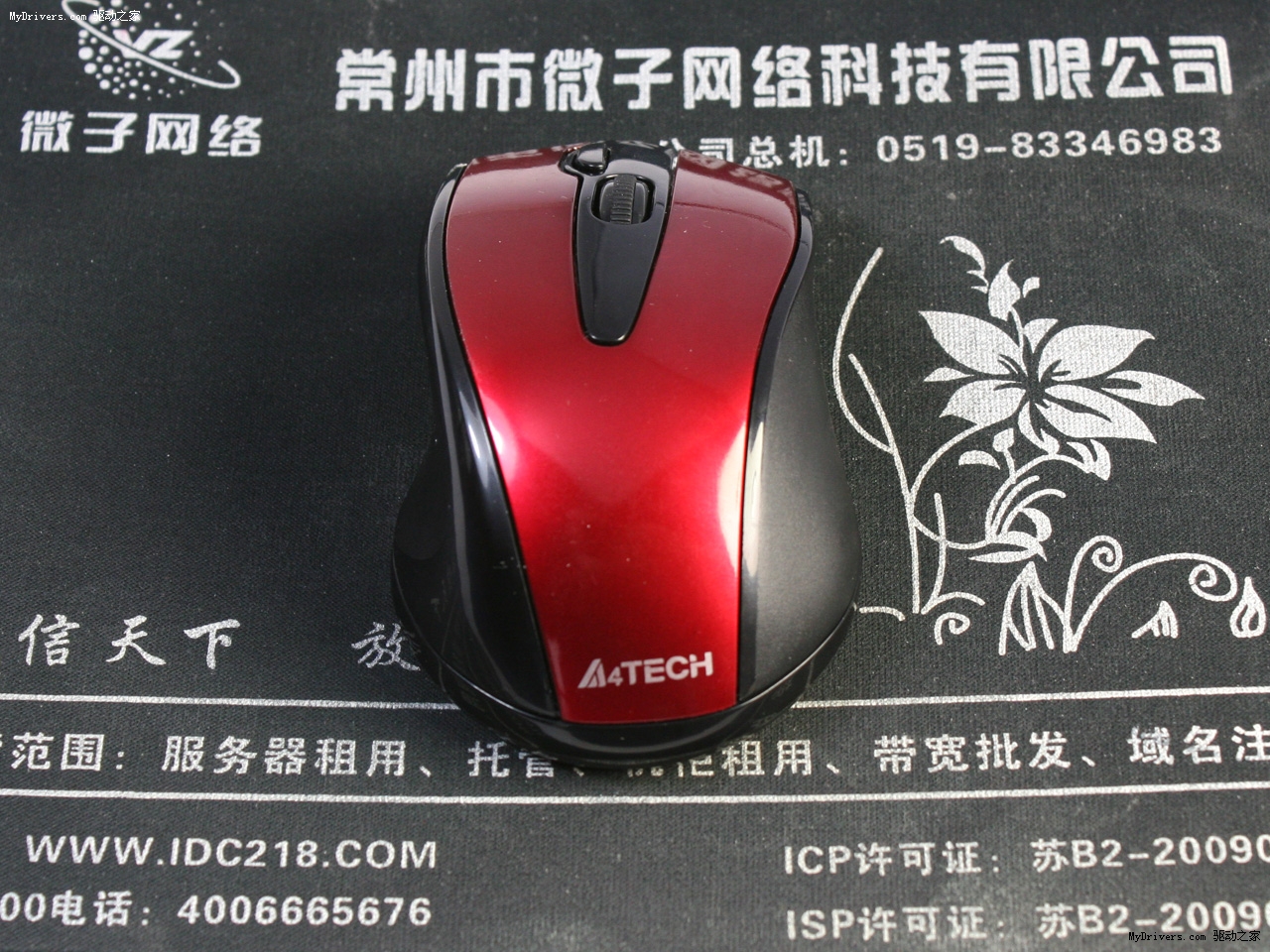

普通布质鼠标垫上，因为这是编辑最为顺手的使用环境，虽然材质非常普通，但是确实编辑最为喜欢的。而双飞燕针光鼠也没有让我失望，鼠标定位非常精准，移动也很顺畅。顺便提一下，编辑感觉这只鼠标用来抠图是一个很不错的选择。

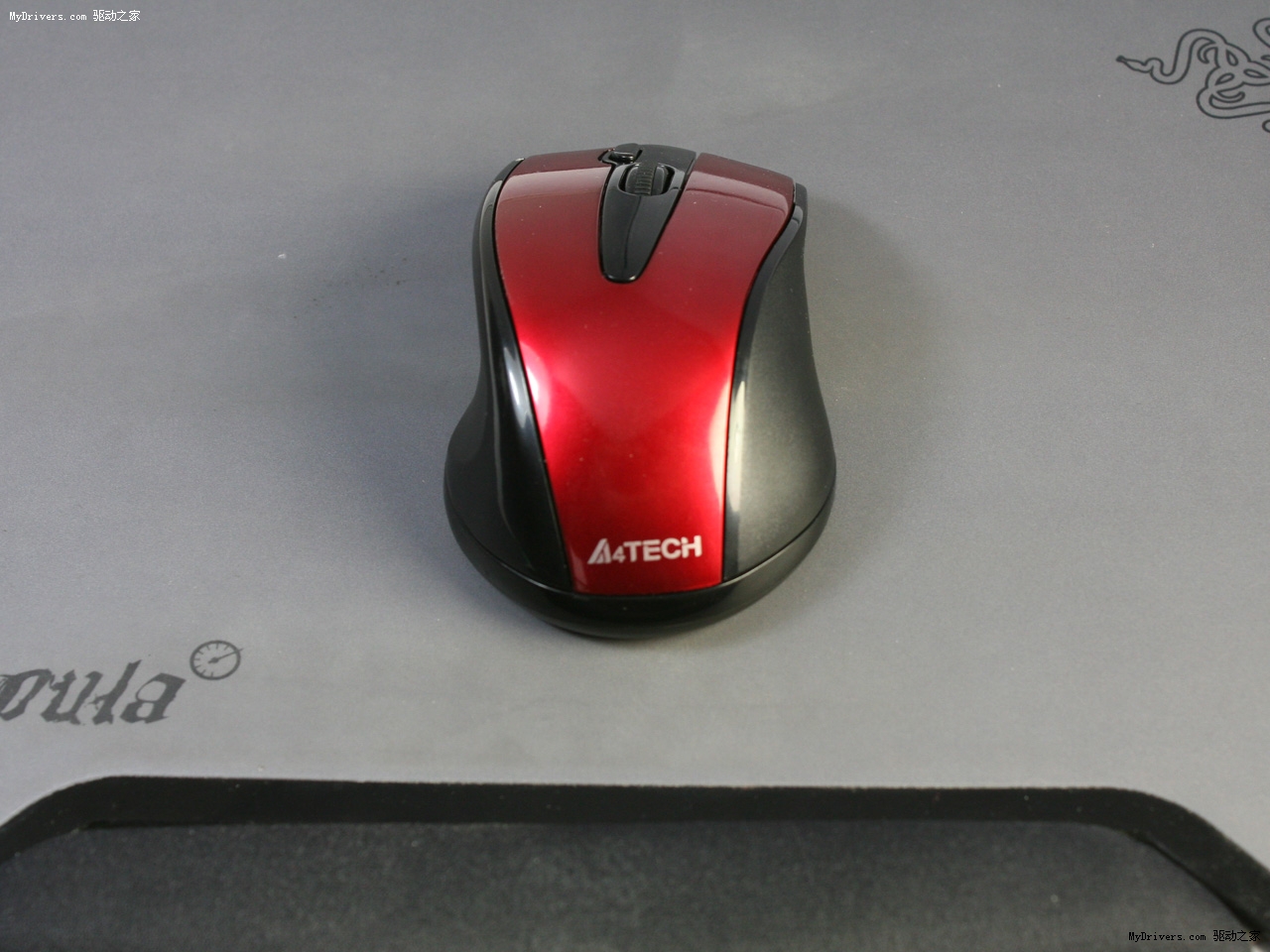

换用一款大家较为熟悉的游戏鼠标垫，由于鼠标垫材质有较大的不同，所以鼠标在移动方面非常理想。

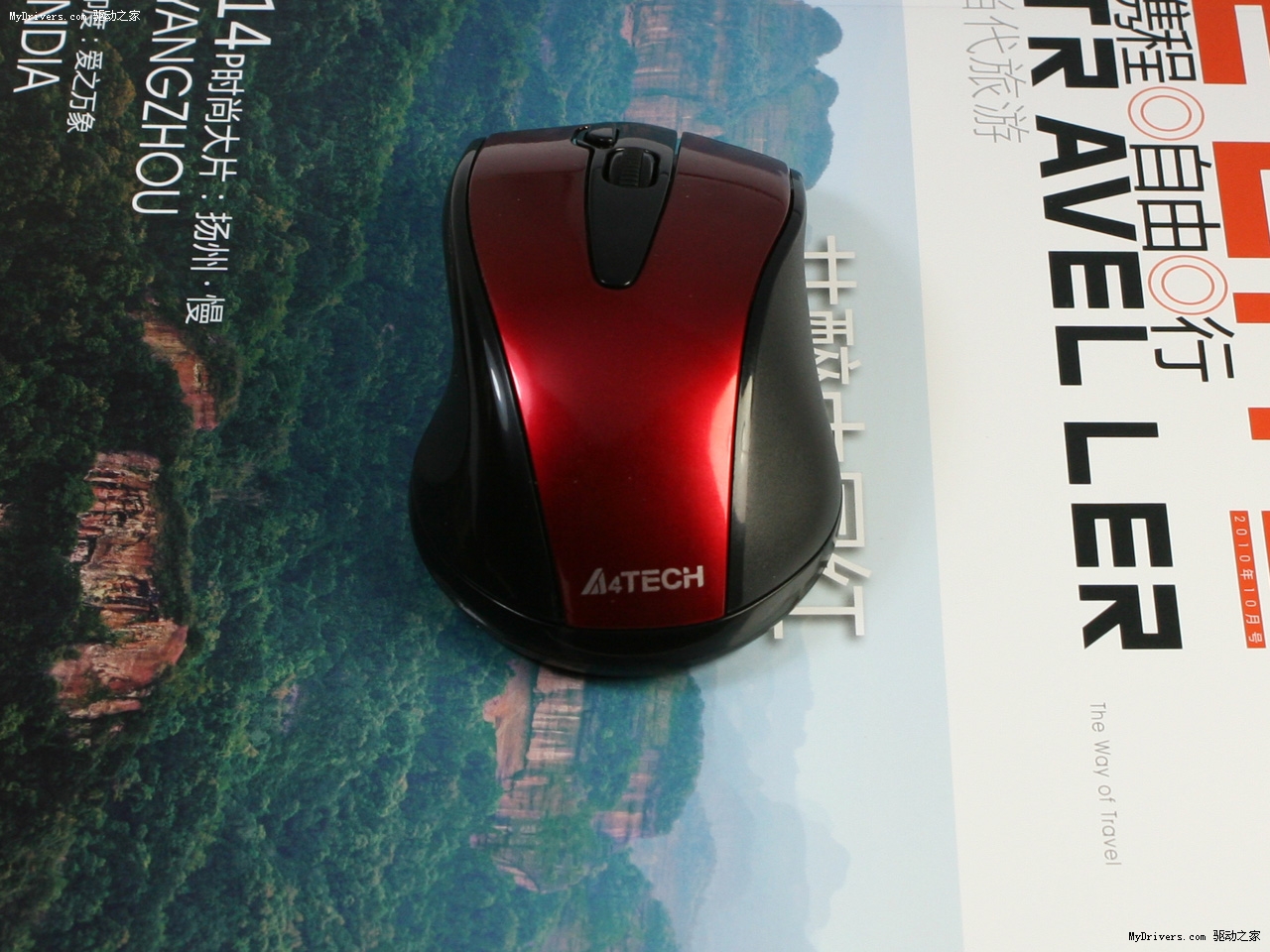

然后，整个书本做鼠标垫，虽然书本封皮也属于高光面，但双飞燕针光鼠依然可以正常工作，除去移动方面的感觉与普通布质鼠标垫有所不同，光标的定位依然非常准确。

双飞燕针光鼠可以在毛玻璃上正常使用，鼠标定位也很准确，但是由于玻璃表面比较光滑，所以光标移动速度要快过使用布垫的速度。

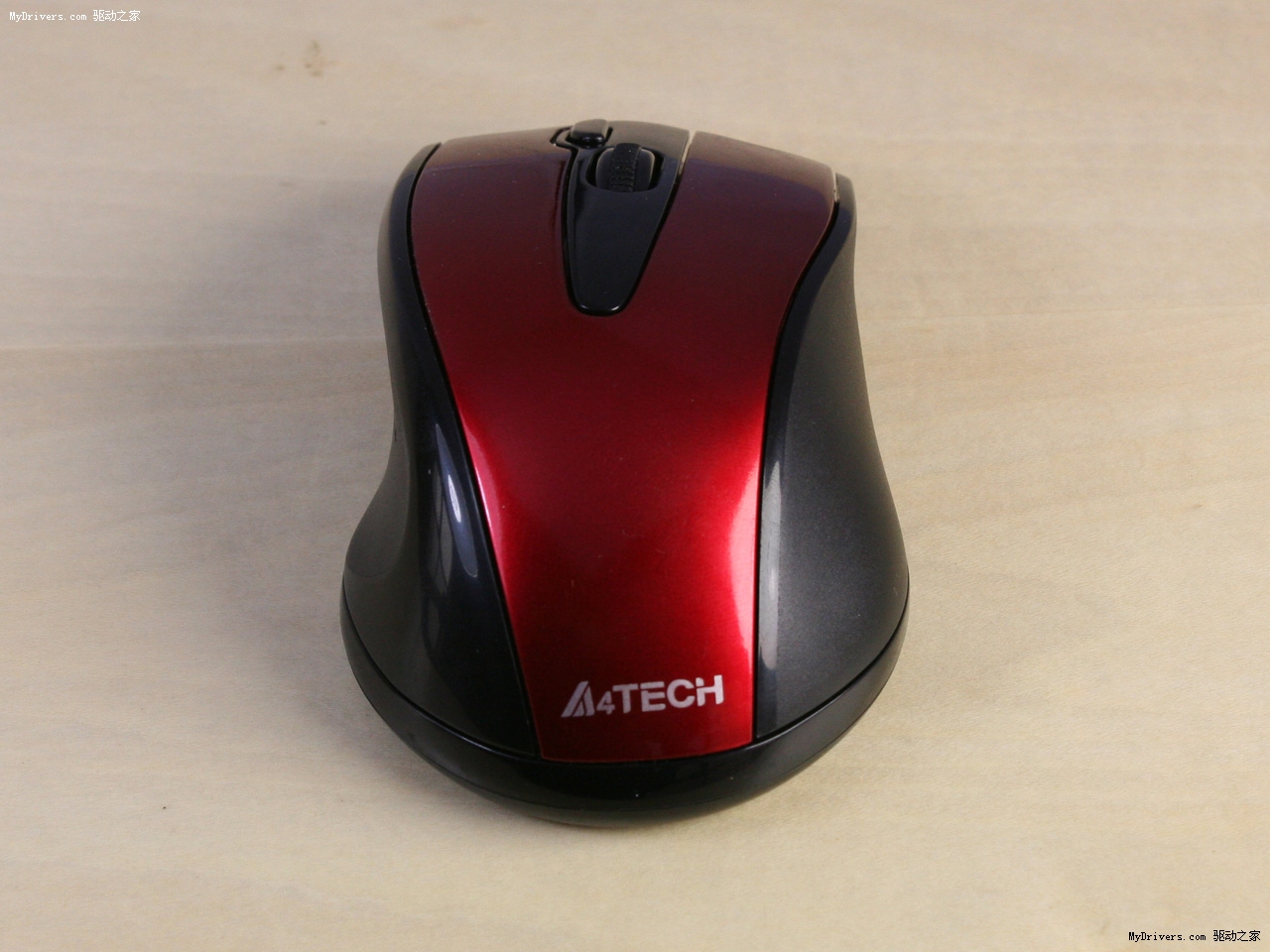

双飞燕针光鼠可以在高亮木质桌面上正常使用，基本感觉和布质鼠标垫一样，没有过于明显的差异，鼠标定位与移动的感觉都很不错。

双飞燕针光鼠可以在复印纸上正常使用，不过复写纸材质细腻程度介于玻璃与木质桌面之间，所以光标的移动速度还算理想。

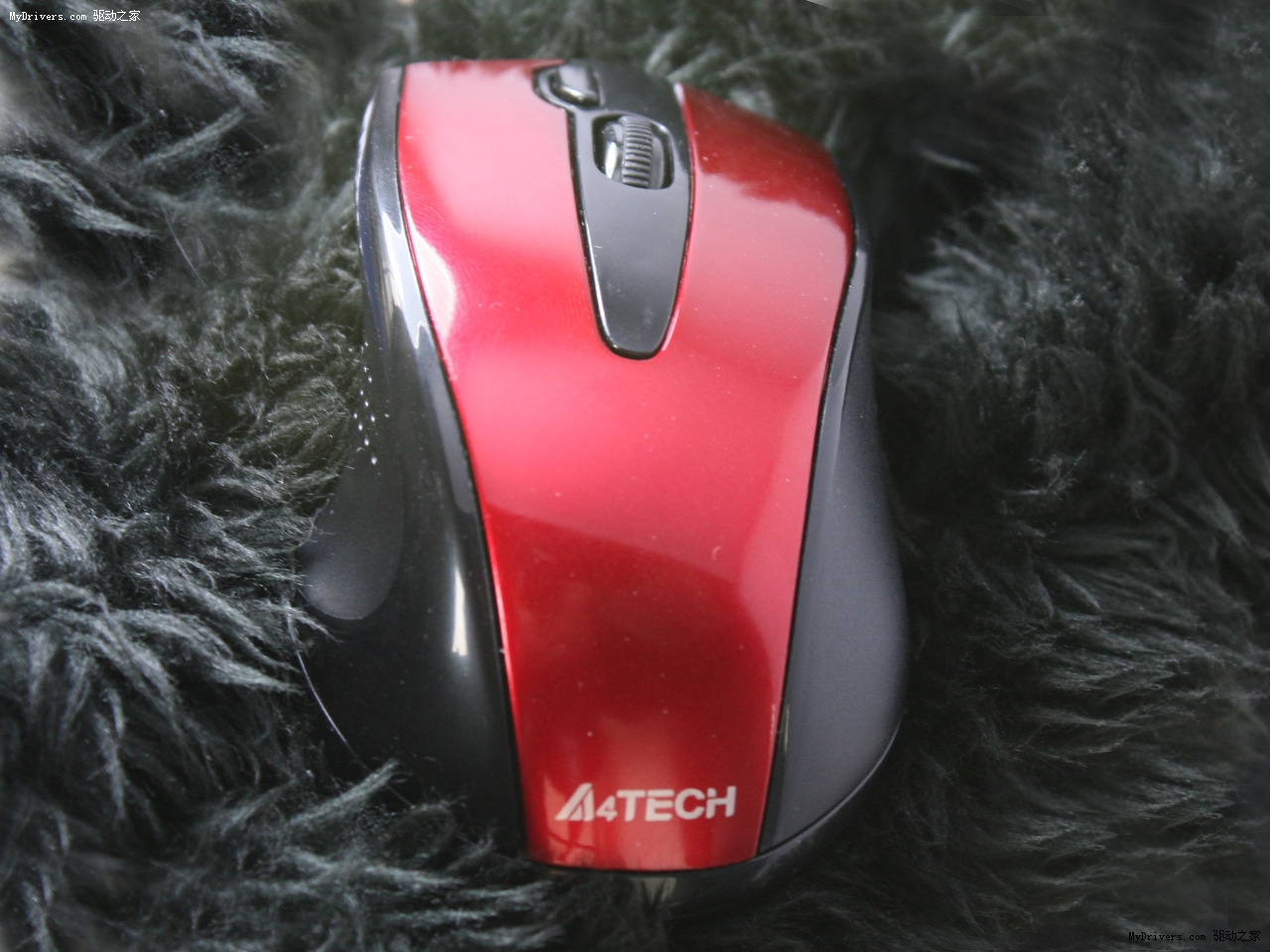

双飞燕针光鼠可以在皮毛上正常使用，鼠标定位与操控都让人比较满意，但是编辑感觉在柔软表面使用鼠标会让人容易产生疲劳。

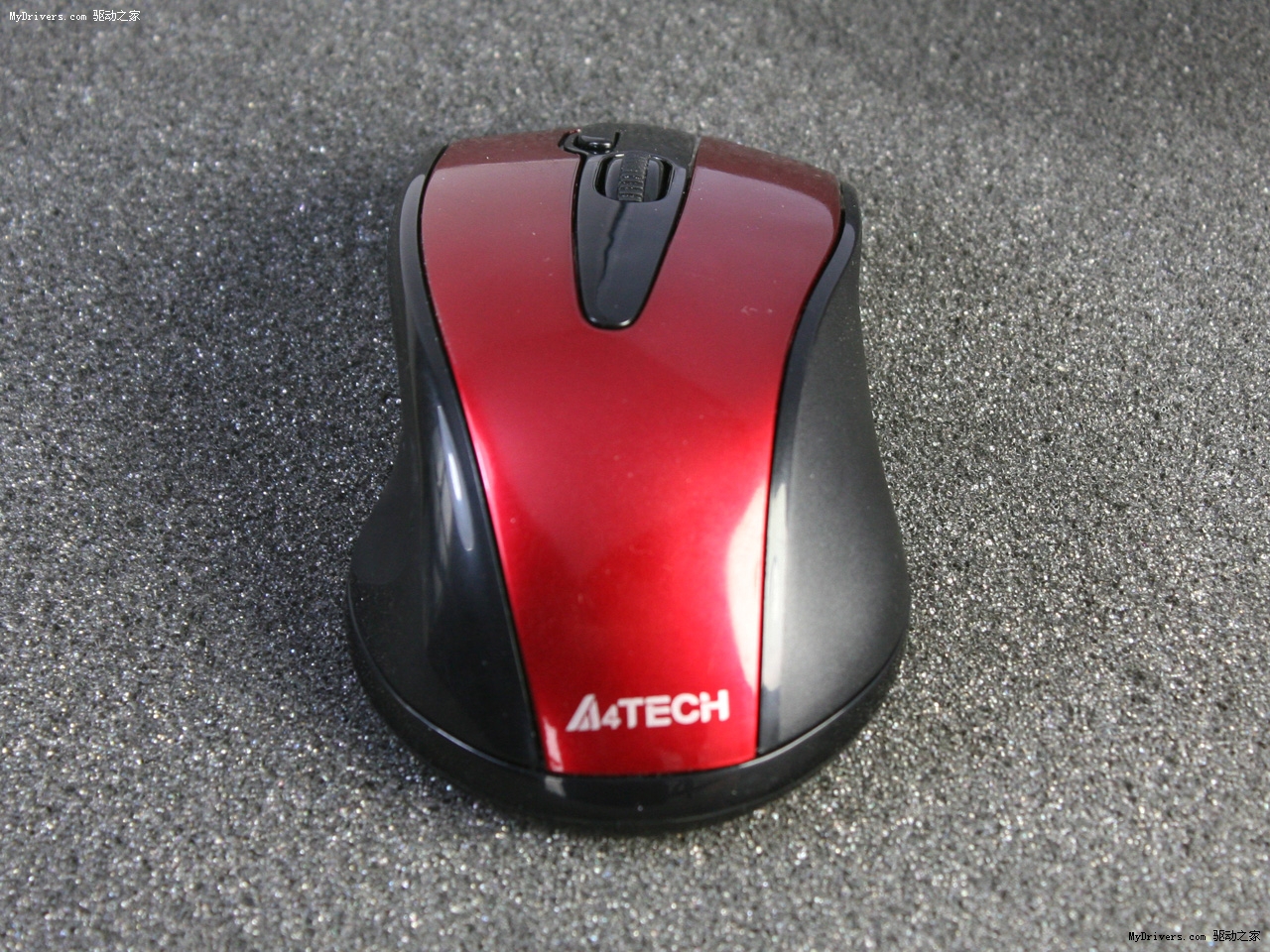

双飞燕针光鼠可以在海绵上正常使用，海绵表面的摩擦系数较大，所以在鼠标初启动时，会有较大的阻力。

针光鼠标在以上几种材质的“鼠标垫”上均可以正常使用，并没有出现跳帧、迟滞、颤抖、发飘等情况，编辑觉得针光技术在解决过界问题方面确实有其先进的一手。而编辑记得以前所使用的一款采用传统光学技术的光电鼠标在像皮毛之类的表面则经常会遇到迟滞、发飘等问题，在毛玻璃表面上则无法使用。双飞燕针光鼠在玻璃表面与皮毛表面上的表现尤其令人非常满意，很多办公用户以及家庭用户可能会非常看重这一点。不过，虽然双飞燕针光鼠拥有在皮毛表面上运行自如的性能，但编辑也不推荐用户经常在这样柔软的表面使用鼠标，因为长时间在柔软的表面使用鼠标的确是一件非常累人的事情。

鼠标手感体验

而鼠标的手感方面，也是许多用户都非常关心的一项。双飞燕G9-500F与N-500F采用了相同的模具，所以其手感非常接近，只不过双飞燕G9-500F使用的是2.4GHz无线技术，而N-500F则采用了USB接口。鼠标的手掌接触面采用了烤漆工艺，让用户接触起来有温润如玉的感觉，而侧面则采用了细腻的磨砂面，让鼠标在手中更为稳固。总体而言，鼠标的手感还是非常不错的。

另外鼠标采用了人体工学设计，编辑在长达8小时的办公过程中，并没有疲劳的感觉。同时这两款鼠标还搭配了截屏双工键，可以提高编辑在办公时候的工作效率，这一点也让编辑不用频繁的切换窗口，截图只要动动手指就可以完成，编辑对这个特色功能也是非常满意的。

工作之余，用这两款鼠标打打游戏，双飞燕G9-500F与N-500F也完全可以胜任。尤其是双飞燕G9-500F，其拥有像游戏鼠标一样2000DPI的分辨率，在大屏幕上玩游戏也是非常不错的。编辑在1920×1200分辨率下试玩了一会《使命召唤-黑色行动》，感觉鼠标移动非常顺畅轻松。不过游戏过程中，个人觉得鼠标按键感觉偏软，硬朗不足，稍微有一点遗憾。

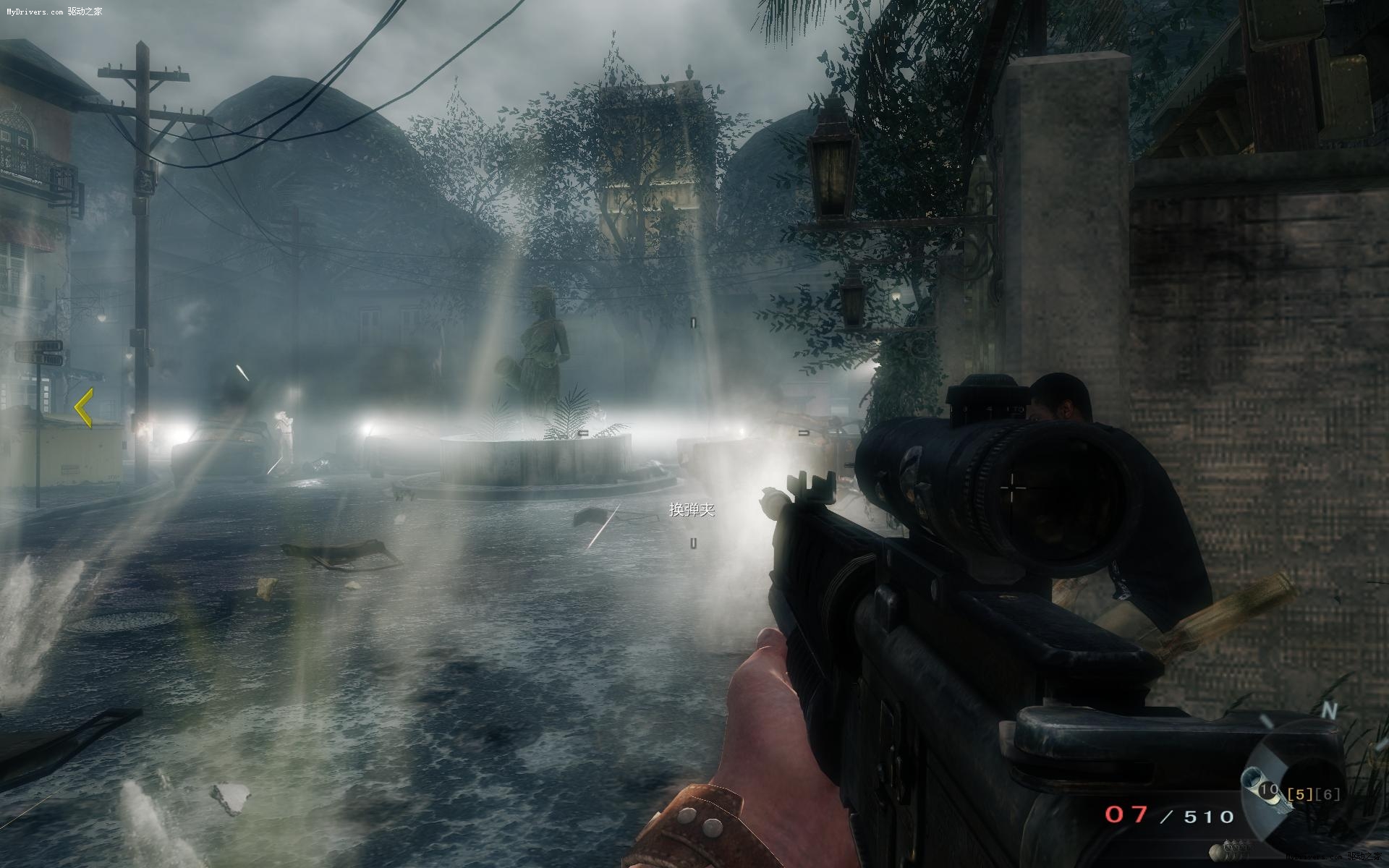

在1920×1200分辨率下，2000DPI的G9-500F表现还是很不错的

 【特色功能介绍】

双飞燕G9-500F与双飞燕N-500F产品定位应该都属于商务办公，其特色功能便是一键截屏功能。在办公的时候，很多办公用户都会在截图上遇到一些小麻烦：截图软件有一些会带有恶意插件，对不了解电脑知识的用户造成一些不必要的困扰；办公途中遇到截屏的问题往往会打断自己的思路，降低工作效率；截完图以后，对图片进行一些简单的编辑也不是很方便。显然双飞燕G9-500F与双飞燕N-500F为办公用户考虑到了这一点，下面我们马上来看看它们的一键截屏功能。

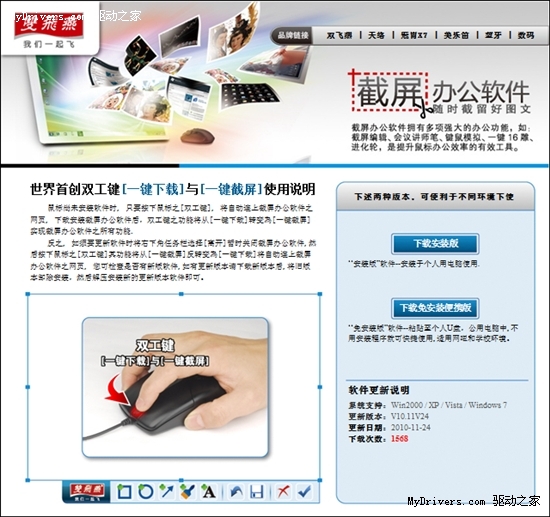

安装好鼠标后，我们首先点击鼠标的双工键，，然后桌面就会自动弹出鼠标驱动下载页面。其中安装版适合固定办公的用户使用，免安装便携版则适合移动办公的用户安装。

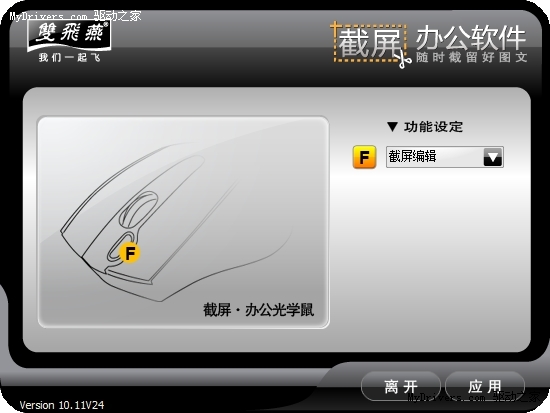

在安装好驱动之后，我们先来试用一下截图编辑功能。在软件界面中，我们将功能设定为截屏编辑。

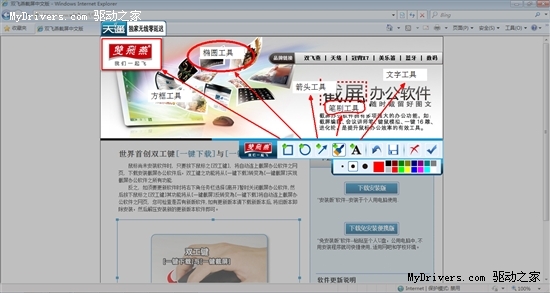

按下双工键，拖动鼠标，即可出现截屏选择框，松开双工键后，还可以任意调节选择框的大小，使用非常简单方便。而在选择好以后，软件还提供了贴心的编辑功能，用户可以很方便的对图片进行简单的编辑，用户可以在图片上进行画出矩形或者圆形的选择框、线条、箭头以及添加文字注释。

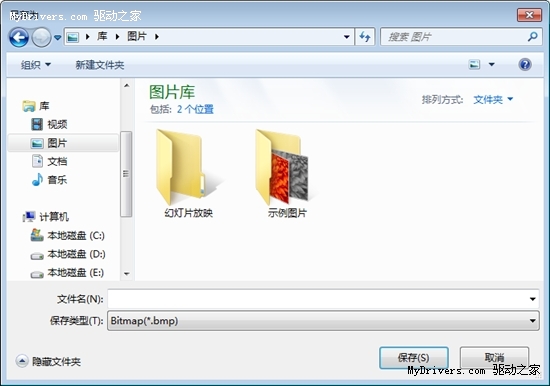

而用户编辑完成后，可以保存为bmp格式的图片。而我们点击完成键，则可以很方便的我们可以通过粘贴键（Ctrl+V）对办公、邮件、聊天软件等工具中实现快速储存。

图片保存中

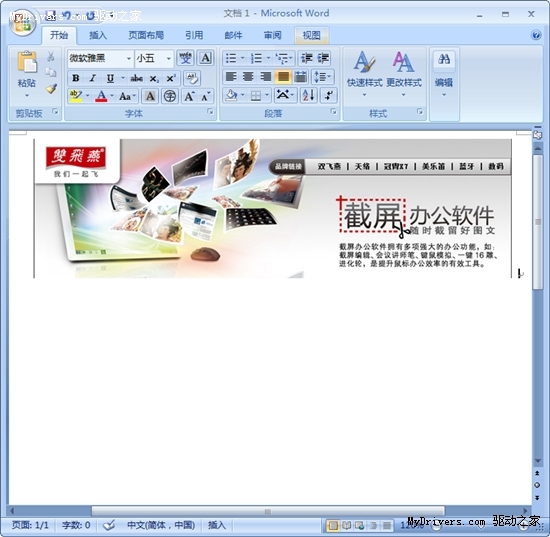

图片完成粘贴中

 【总结】

首先，来说说双飞燕的针光技术，从我们实际的使用过程中，我们不难看出针光技术对采用普通LED作为光源的鼠标所起到的巨大改进。而目前笔记本与HTPC的流行，更多的用户都会关注鼠标更多不同环境下的工作表现，而针光技术在这一方面，显然没有让大家失望。之前鼠标诸如激光、蓝影之类的技术，消费者都要承受高额的成本，这一点也是编辑最不愿意看到的，因为很多用户都不会体验到最新技术对生活带来的便利。不过，经过我们对鼠标的拆解，编辑觉得针光技术成本应该并不会很高，而这个既符合国内消费的习惯，也符合双飞燕实惠的价格策略，毕竟好而不贵，才是真的实惠，广大人民群众也更为喜闻乐见。

回转头，我们再来看下搭载了针光技术的双飞燕针光无线截屏鼠G9-500F与双飞燕针光截屏鼠N-500F。其产品定位均属于商务办公，前者比较适合需要移动办公的用户，后者则更适合固定办公的用户。不过编辑在使用后觉得，即使平时的游戏娱乐，这两款鼠标也能物尽其用。在测试的过程中，我们显然可以看到双飞燕独家的针光技术也为其增色不少，该两款鼠标均能更好的适应一些特殊复杂的环境，尤其是双飞燕G9-500F。同时针光技术的垂直光线设计也可以让鼠标定位更为准确，用户也可以享受更好的工作娱乐体验。针光技术光空要比普通光电鼠小许多，所以可以起到防尘防污的作用，因此鼠标也可以工作的更为稳定，寿命也较长。

鼠标手感方面，由于外观均采用了人体工学设计，比较能贴合手型。表面材质也比较不错，让人比较有亲和力。而细节方面，其侧面防滑点状槽的设计也相当出彩，可以很好的固定拇指。不过，编辑个人觉得其按键偏软，且鼠标较小，喜欢硬朗感觉和大手型的用户可能要多花一点时间适应。

双飞燕针光无线截屏鼠G9-500F与双飞燕针光截屏鼠N-500F将于近期上市，因此价格我们目前并不清楚，但依据双飞燕一贯平实亲民的价格策略，相信用户完全可以以一个实惠的价格享受到针光技术带给我们的精彩。
