首先来看新iPod nano(直接跳转至iPod touch段落)。其设计相比上一代产品变化最大,从传统的转盘操控改为1.54寸240x240分辨率多点触摸液晶屏,同时放弃了视频功能,回归纯粹的音乐播放器。
虽然该机使用的并非真正意义上的iOS操作系统,不支持软件扩展,但其基本触摸操作方式与iPhone/iPod touch几乎完全相同。机顶提供实体音量按键,内置方向传感器,支持29种语言的VoiceOver语音播报,支持FM收音机、计步器和Nike+功能。内置锂电池可连续24小时播放音乐,1.5小时可充电80%,3小时内充满。

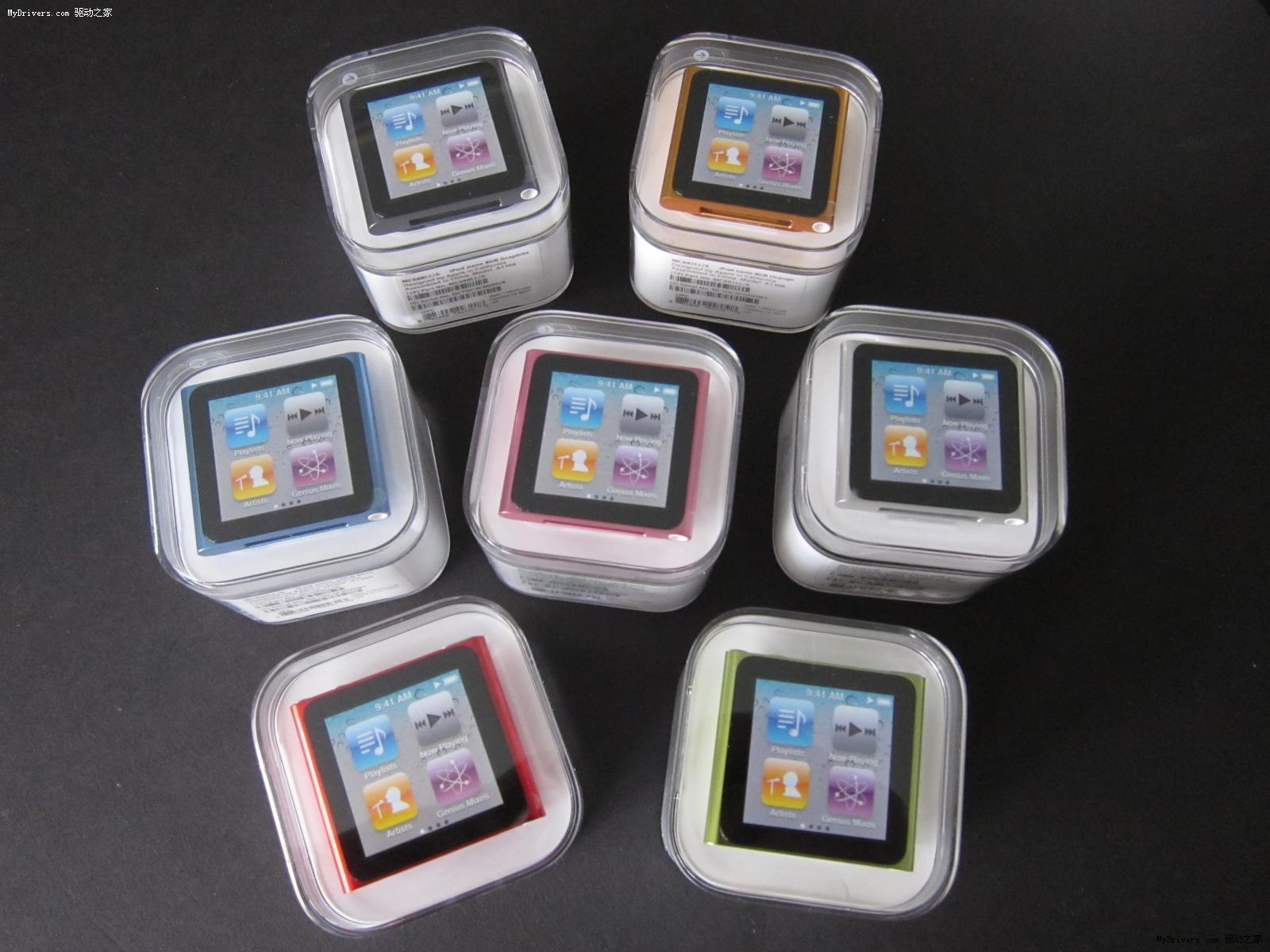

新iPod nano尺寸为37.5x40.9x8.78mm,重21.1g,提供6种色彩,存储容量8GB或16GB,官方售价149/179美元,中国区1248/1498元人民币。
根据首批用户的试用,新nano小号触摸屏的操作感受并不比iPhone、iPod touch差。两指旋转屏幕的功能非常方便,整体使用中的便利程度也超越原有转盘操作,只是由于尺寸所限误触情况可能会稍有增多。
下面就来看iFixit提供的全程拆解:
摄像头已经不见了,同样消失的还有视频播放功能,但换来的是多点触摸操作。
新nano的体积是第五代机型的67%,而表面积不到前辈的一半。
从外部看不到任何螺丝孔,因此拆解仍然要从热风枪加热软化胶水开始。
像翻书一样打开机身。新nano的屏幕玻璃突出于机身外壳大概0.3mm,可能是为了给内部的耳机接口留出空间,尽可能降低机身厚度。
打开屏幕后,其排线仍然与主板相连,需要再拧开螺丝取出屏蔽层。
1.54寸240x240分辨率多点触摸液晶屏,显示精度达到220ppi,是除了iPhone 4/新iPod touch的Retina显示屏外,iPod产品线中显示最细腻的屏幕。相比之下,iPad屏幕仅有132ppi。
屏幕厚度为2.27mm,比iPhone/iPod touch的触摸屏都要薄(iPhone 4 3.05mm,第四代iPod touch 2.93mm)。
电池依然用了胶水固定。3.7V 0.39Whr(105mAh)锂离子电池,可支持24小时音乐播放。
电池与主板焊死在一起,并且只用了两根连线。之前各代机型中第三根连线温度探针被取消。或许苹果认为以如此小容量的电池,很难出现过热问题。
耳机接口和按键之间用了一条长长的排线连接。排线固定在外壳的侧面。
和上代机型一样,新nano会把耳机线当作FM收音机功能的天线。
主板全貌,正面芯片包括:
东芝TH58NVG6E2FLA4C 8GB NAND闪存
苹果标志芯片编号33850859 C0E111022
苹果标志芯片编号338S0783-B1 10298HLS
未知芯片编号0650 D0UY 027
背面芯片
苹果标志芯片编号339S0104 YGC7 1031 K4X51323P1 YRF 020A3 ARM N2HXHZMP 4 1031
未知芯片编号35758907 1025 A 04 629749

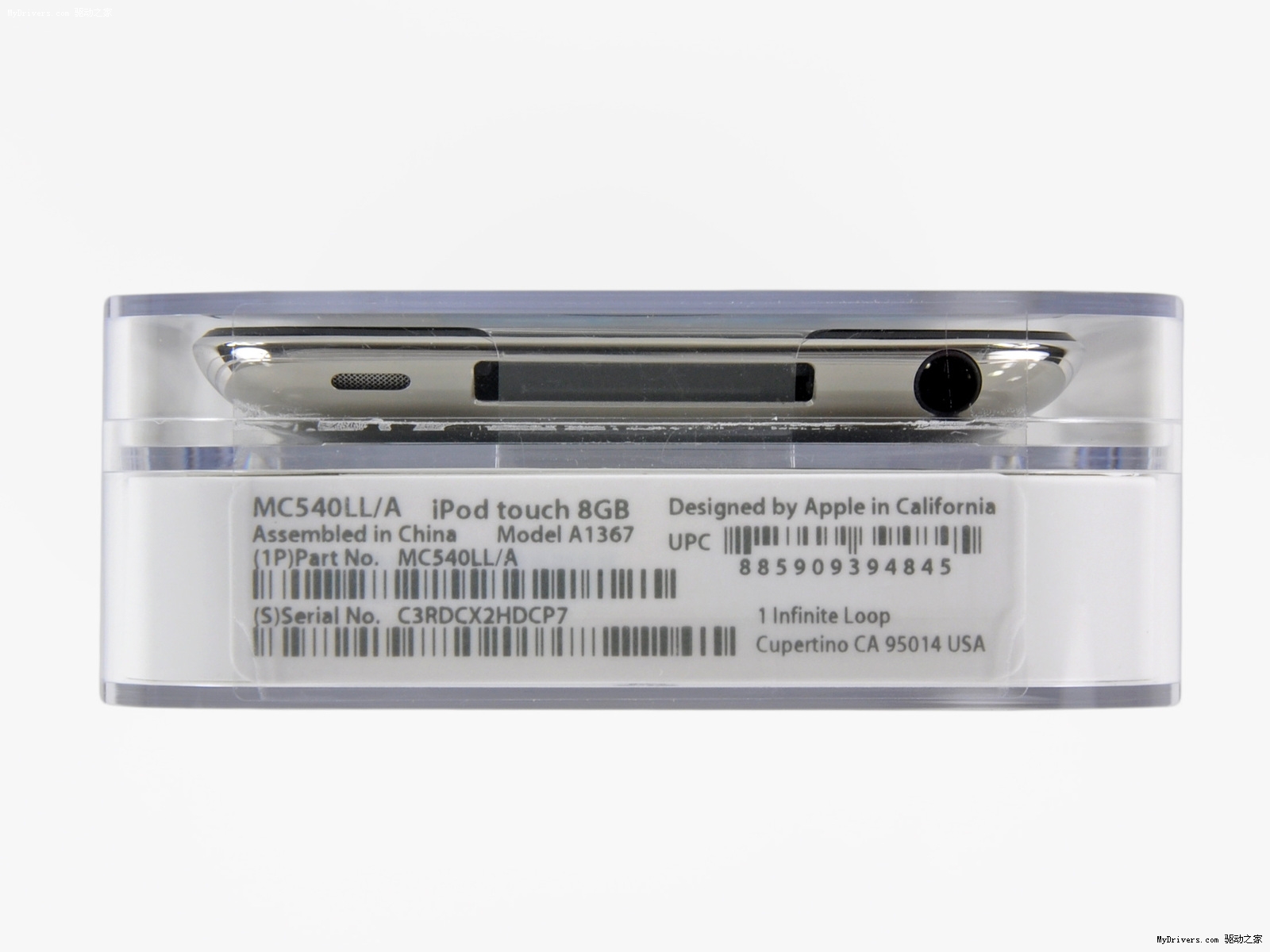

下面再来看第四代iPod touch。它按部就班的继承了大量iPhone 4硬件设计,包括双摄像头,Apple A4处理器,960x640分辨率Retina显示屏,三轴陀螺仪等。除了电话功能外,新iPod touch和iPhone 4的区别包括:屏幕非IPS面板,无内置GPS,主摄像头拍照分辨率960x720等。
第四代iPod touch内置锂电池播放音乐可支撑40小时,视频续航7小时。2小时可充至80%,4小时充满。整机尺寸111x58.9x7.2mm,重101g。8GB版售价229美元,32GB版299美元,64GB版399美元。中国区官方价格则分别为1798/2398/3198元人民币。
接下来仍然是iFixit的拆解:
和上代机型的一个明显区别是,背盖从弧线改为平面,并在底部新增了外放扬声器开口。
正面的对比,屏幕分辨率从320x480提升到640x960,但外观并没有太大变化,只是在关机状态下明显更黑一些。外观上两者的显著区别是新增的FaceTime视频通话摄像头。
机身背面的主摄像头,支持720p高清视频拍摄,但拍照分辨率也仅有960x720,和iPhone 4的500万像素摄像头差距不小。另外,摄像头一旁还有一个小小的麦克风开孔。
液晶面板与前面板玻璃一体化设计。两条排线中的一条需要拆掉主板才能断开。
3.7V 3.44Whr电池与主板焊接在一起,可支撑40小时音乐播放。
富士康制造的耳机接口模块,底部的红色试纸就是iPod touch的水毁指示器。
由于各处相连的排线和大量用胶水固定在外壳上的组件,取出主板和电池并不容易。
屏幕模块厚度2.93mm,低于iPhone 4的3.05mm。
虽然没有iPhone 4的IPS面板,但新iPod touch的Retina屏幕效果同样相当出色,肉眼观感区别并不大。
6.5x6.5x3.3mm的主摄像头模块,比iPhone 4摄像头尺寸小了很多,成本和机身厚度上的妥协让它拍照分辨率从500万像素下降到仅有不到70万像素(960x720)。
640x480分辨率VGA摄像头,尺寸4.9x4.9x2.5mm,比iPhone 4中的同一零件厚0.3mm。
当机身组装完毕时,天线位于机身内紧贴正面屏幕玻璃面板的位置。因此不需要再像上代机型那样在金属背盖上开窗增强信号。
Apple A4芯片,边缘标注的嵌入式内存编号为K4X2G643GE,与iPad相同,和iPhone 4不同。因此可以断定,新iPod touch和iPad同为256MB内存,而非iPhone 4的512MB。
主板另一端的部分芯片,包括Cirrus Logic公司的338S0859音频Logic,以及另外两颗同样在iPhone 4中出现的AGD8 2032和2032 33DH。
