极限超频专用：微星闪电版5870拆解多图赏

2010-01-22 09:43:07 出处：快科技作者：上方文Q 编辑：上方文Q 评论(0)

CES 2010上，微星首次公开展示了闪电版(Lightning)的增强非公版Radeon HD 5870，核心频率达到1GHz。今天Techpowerup.com网站又给我们揭开了该卡内部世界的秘密。

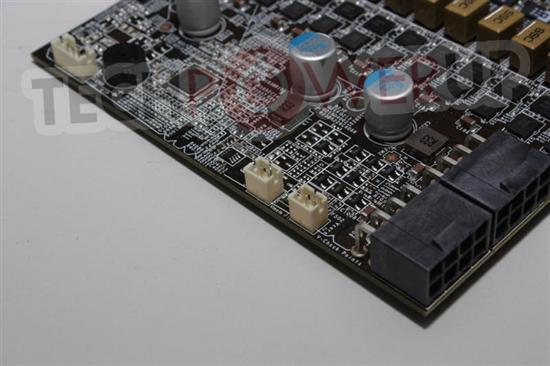

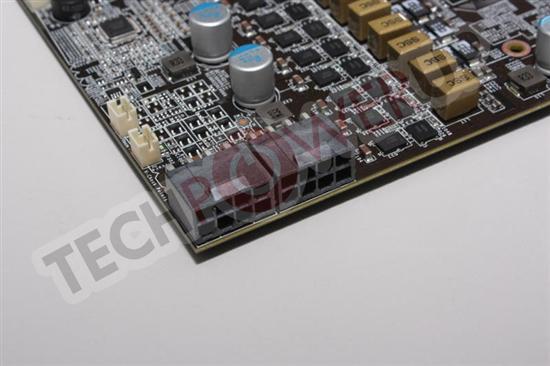

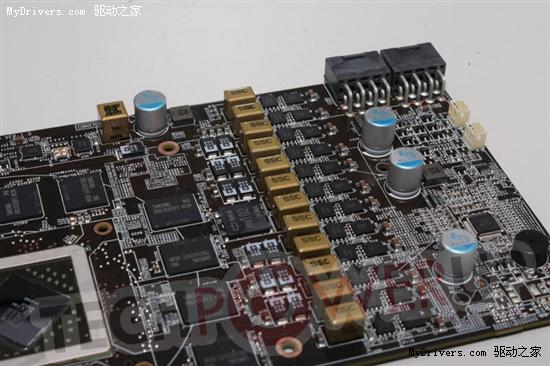

这块R5870 Lighting专为超频发烧友而设计，因此功能、用料和做工都毫不吝啬，采用了夸张的12相数字PWM供电电路和双八针辅助供电接口，以及微星惯用的固态电容、SSC电感、Hi-c电容，还有10层PCB电路板、Twin Frozr II SuperPipe双风扇散热器，甚至提供了非常容易使用的GPU核心电压测量点，玩家无需是MOD高手也能轻松调整电压了。

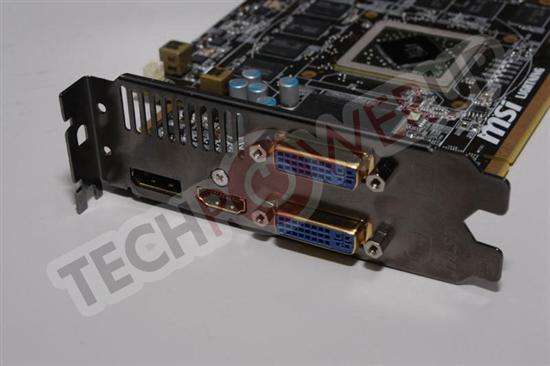

尾部接口则是两个DVI、HDMI、DisplayPort，相当齐备。

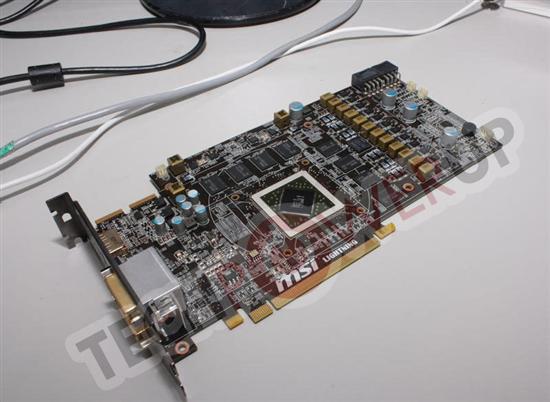

PCB全貌
