了解完显卡外观，我们对显卡进行了拆解，下面一起来看一下显卡的供电、核心、显存还有散热部分。

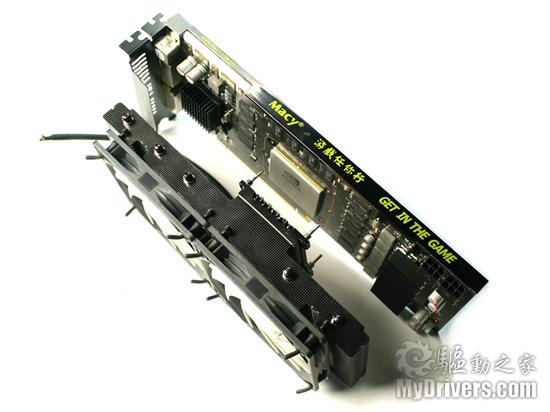

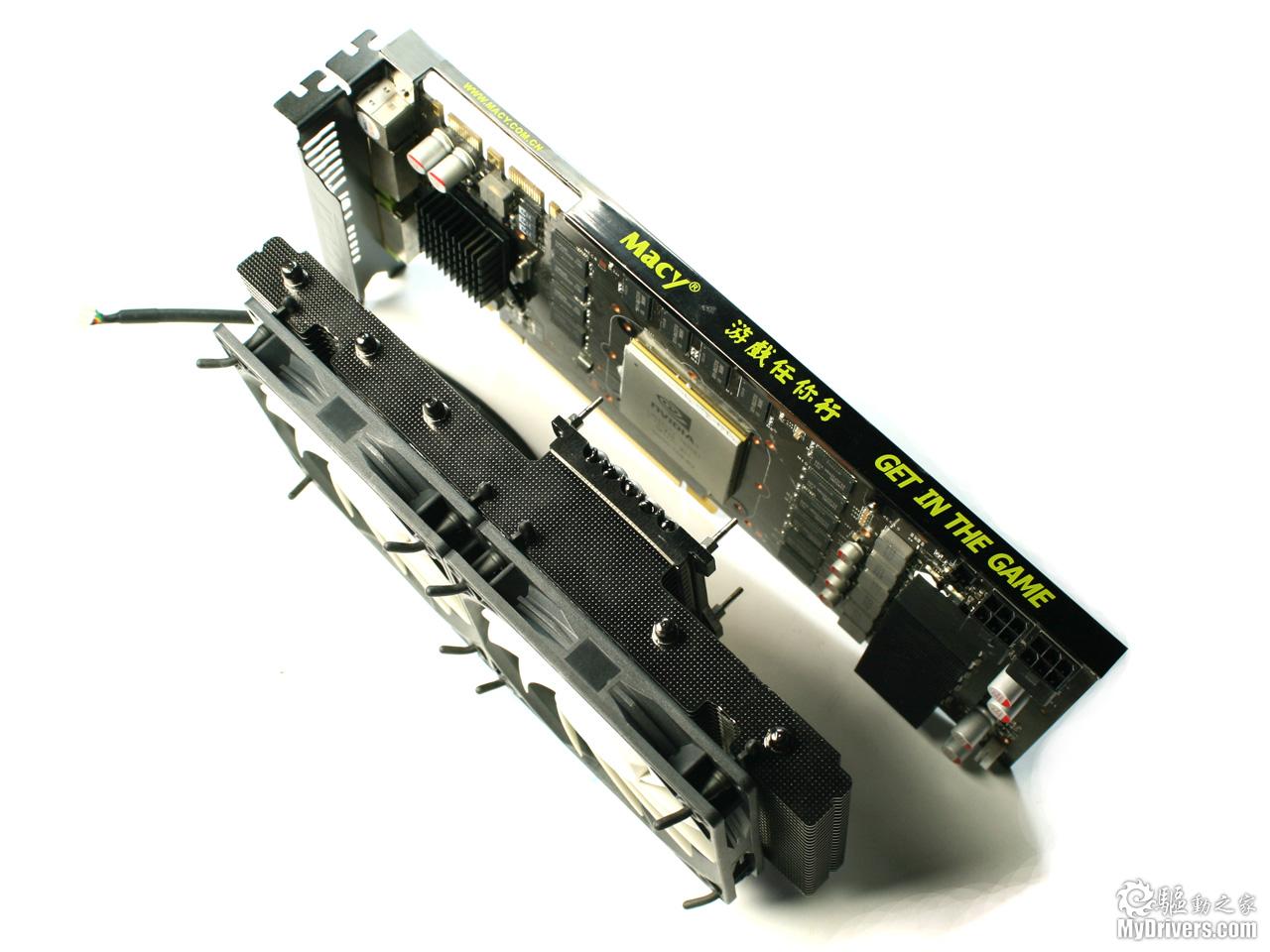

拆解后的铭鑫GTX260+

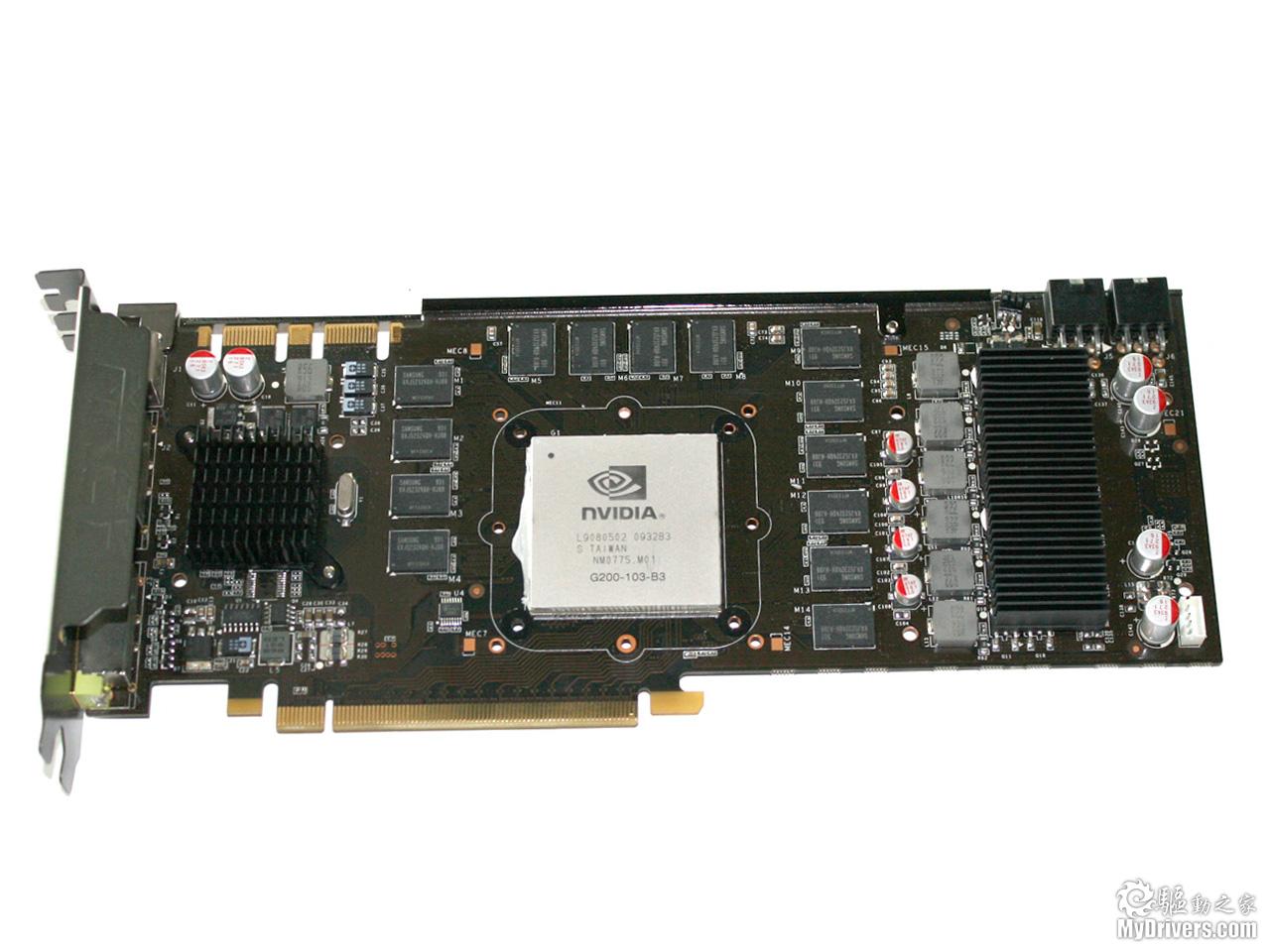

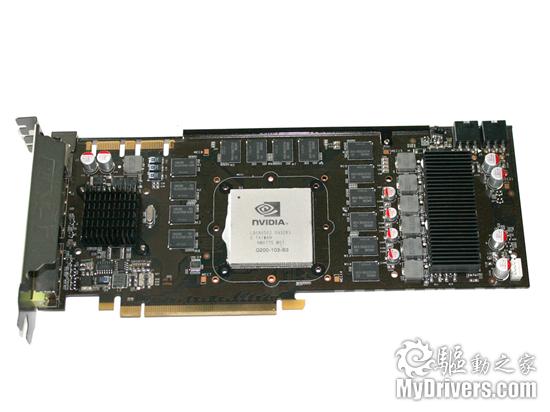

卸下散热器后的PCB

核心部分，显卡采用了G200核心，103为GTX260+的代号，而B3则是55nm的版本，内建216个流处理器单元，默认工作频率为675MHz。而65nm的GTX260则大都采用G200-100-A2核心，内建192个流处理器单元，希望用户购买时留意。

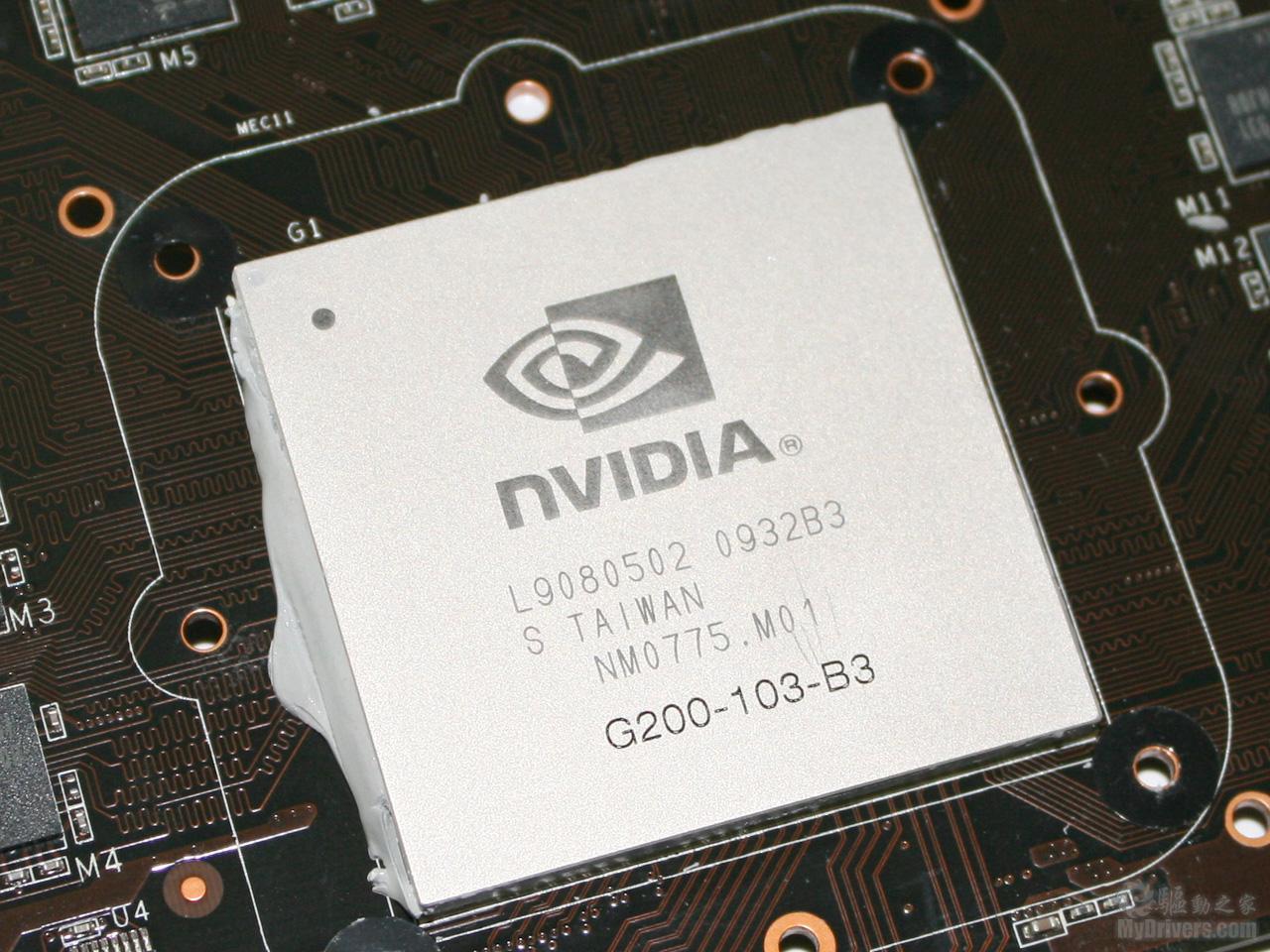

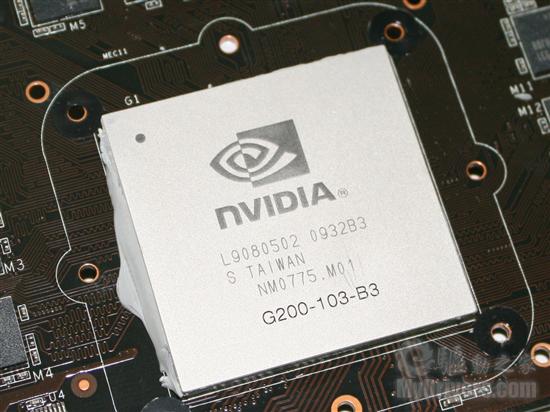

显卡核心特写

显卡正面搭载了14颗64Mx32bit的三星0.8ns GDDR3显存颗粒，组成了896MB/448Bit的规格，默认工作频率高达2400MHz。虽然这样的频率已经相当高了，不过对于超频能力优秀的三星显存颗粒来说还有一定的超频空间，喜欢超频的玩家可以进一步挖掘。

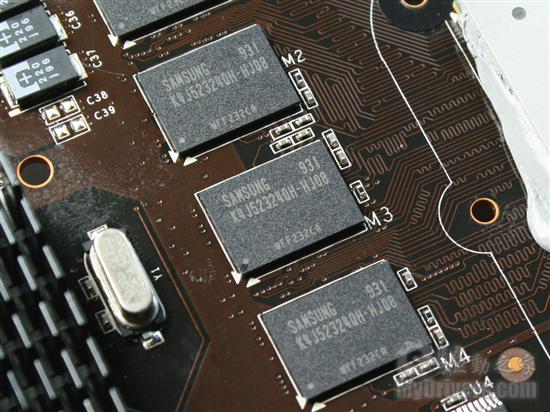

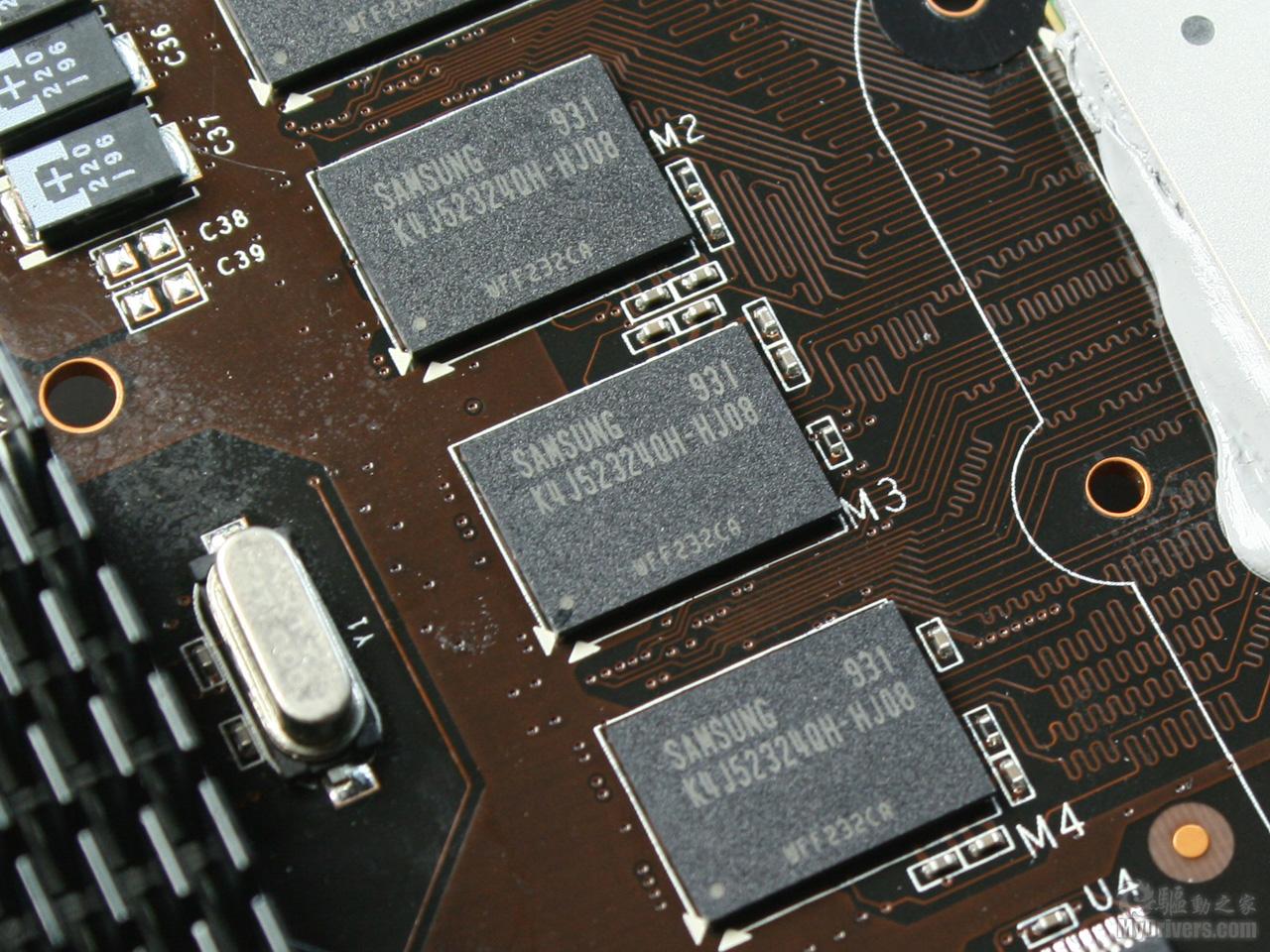

显存部分

供电部分，显卡采用了6相核心+1相显存的供电模式，用料上则采用了超薄贴片式铁素体电感和日系超低ESR全固态电容，同时还搭配了少量成本较高的钽电容，有效提高了显卡整体的电气性能。这样扎实用料即使在高端产品中也比较少见，也进一步提高了显卡本身的竞争力。

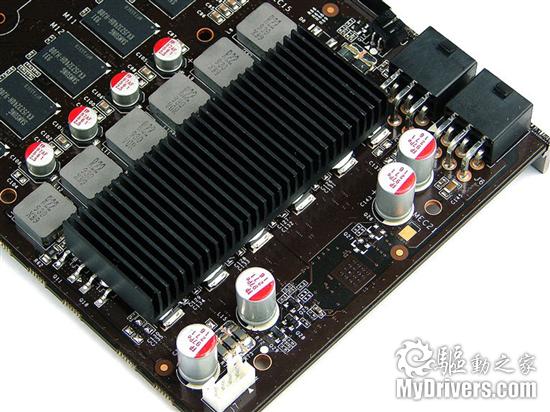

核心六相供电，同时在MOS管上覆盖了散热片

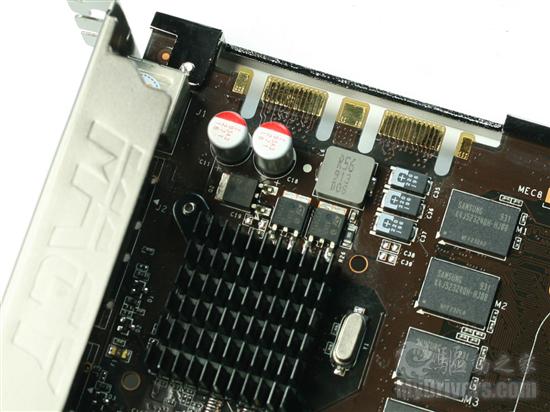

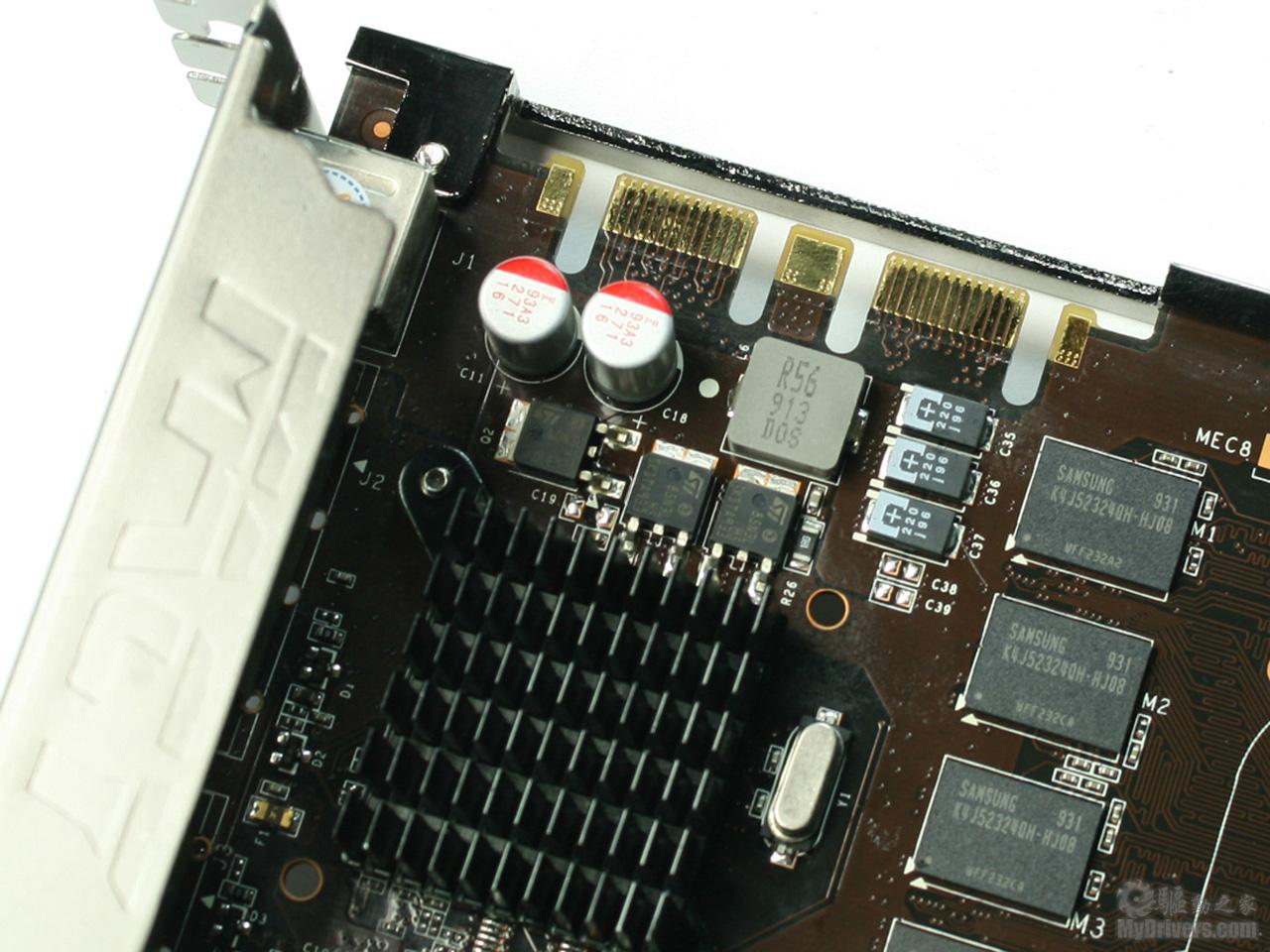

显存1相供电，MOS管部分同样覆盖了散热片

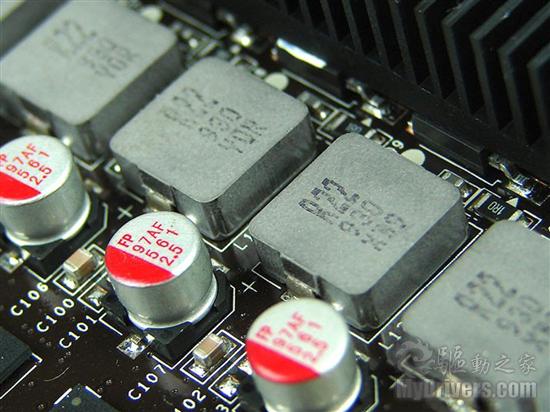

超薄贴片式铁素体电感和日系超低ESR全固态电容

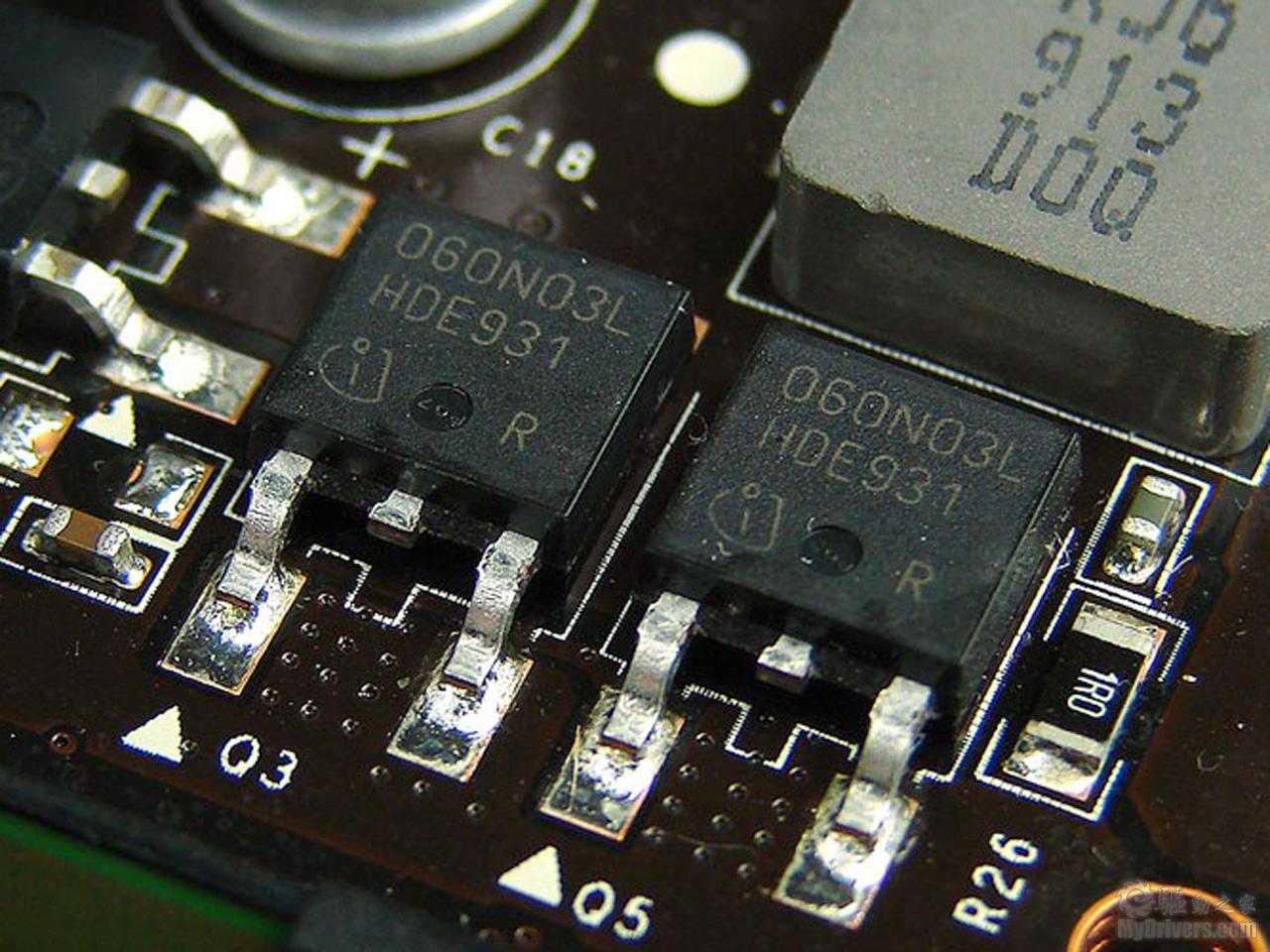

英飞凌的低内阻MOSFET

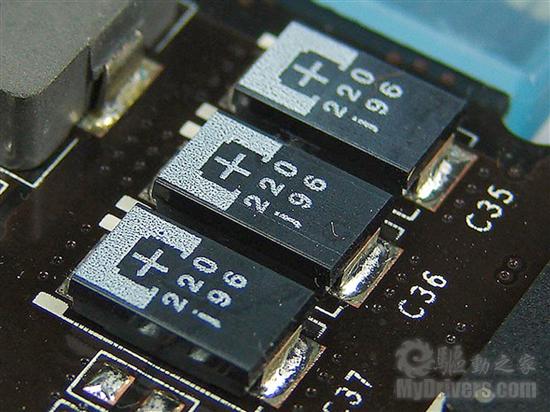

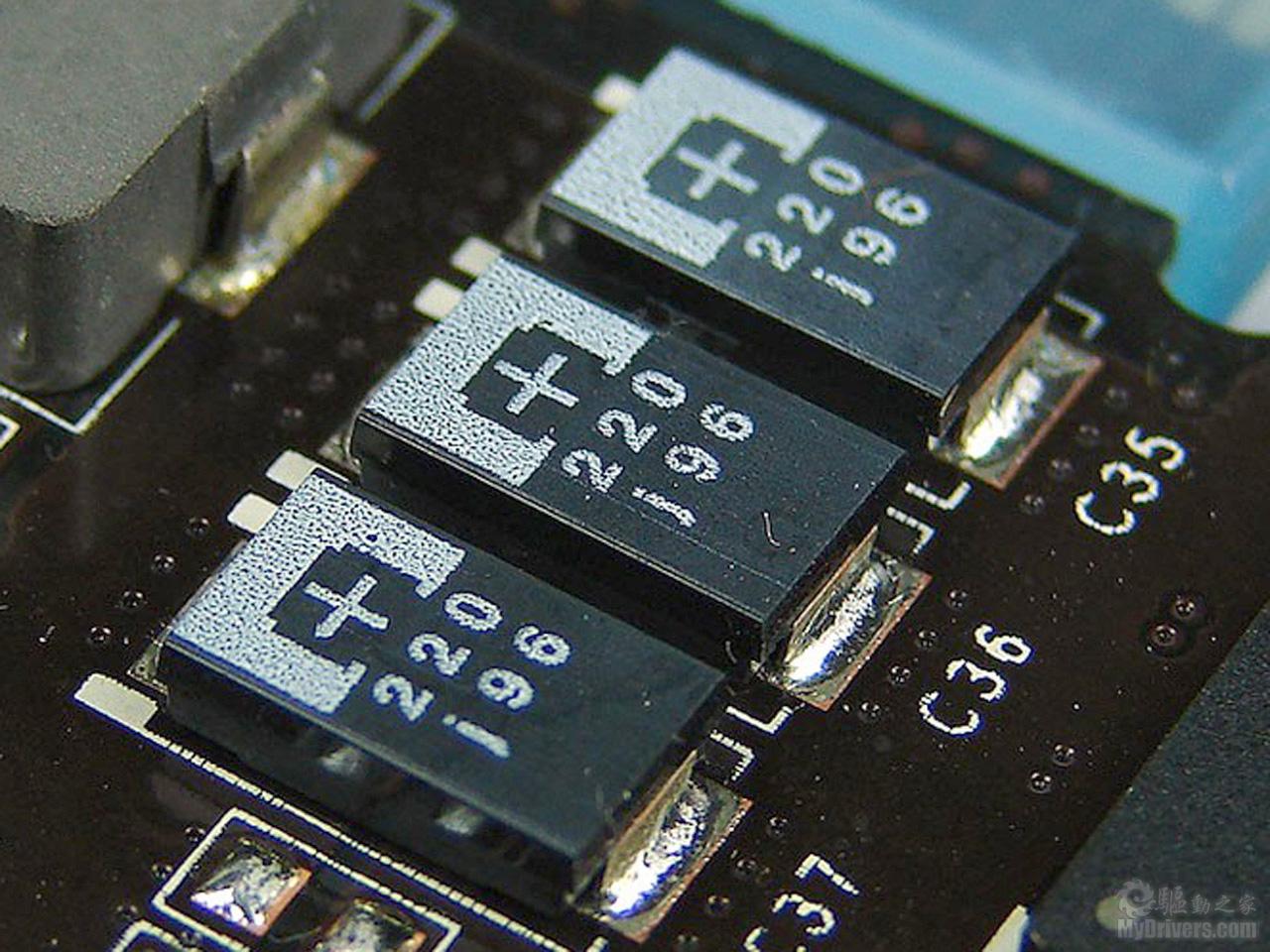

少量黑色钽电容

另外，还配备了双6pin外接电源接口，为显卡在高负载以及超频下提供稳定的供电保证。

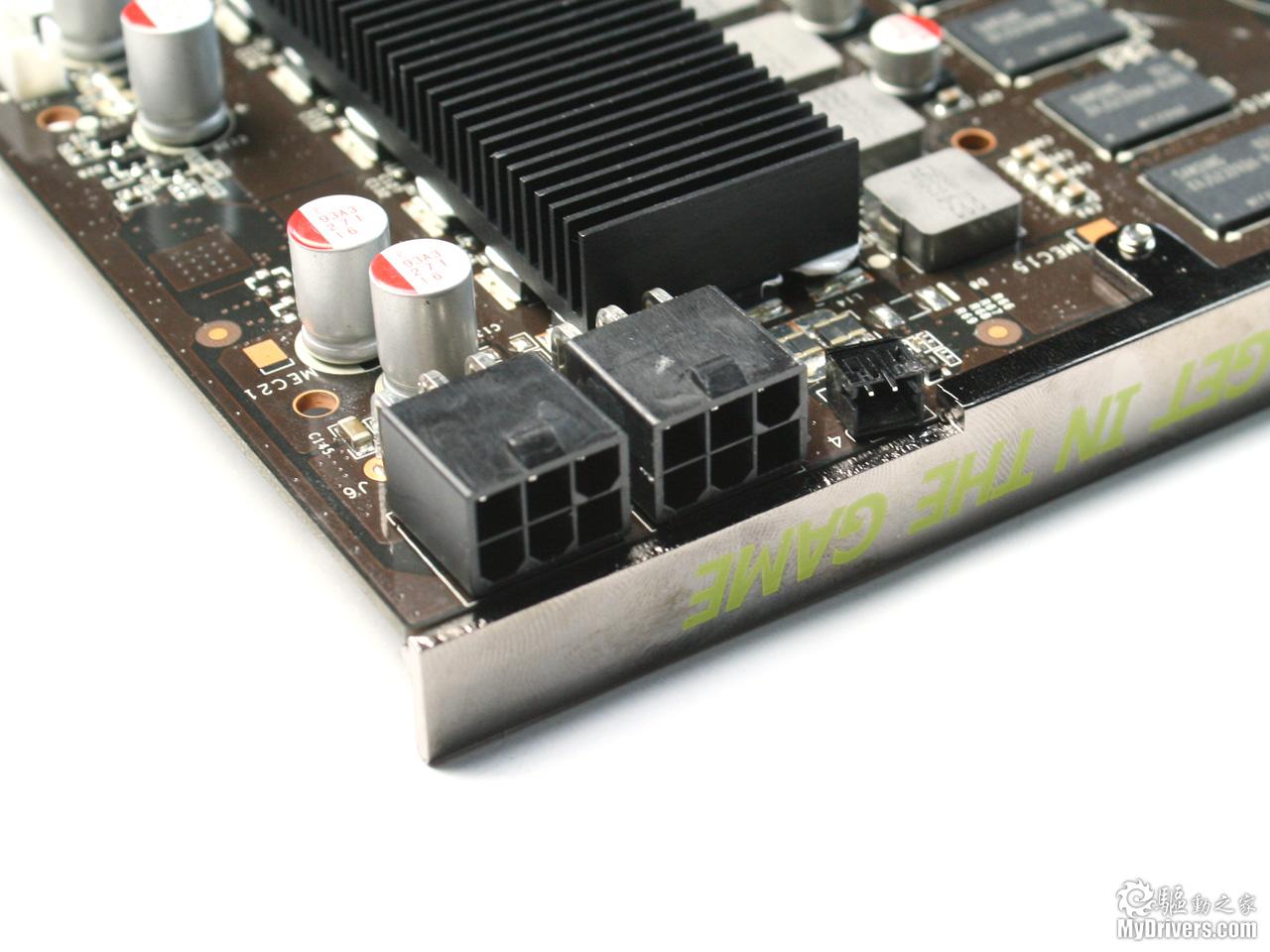

双6pin外接电源接口
