[产品赏析2]

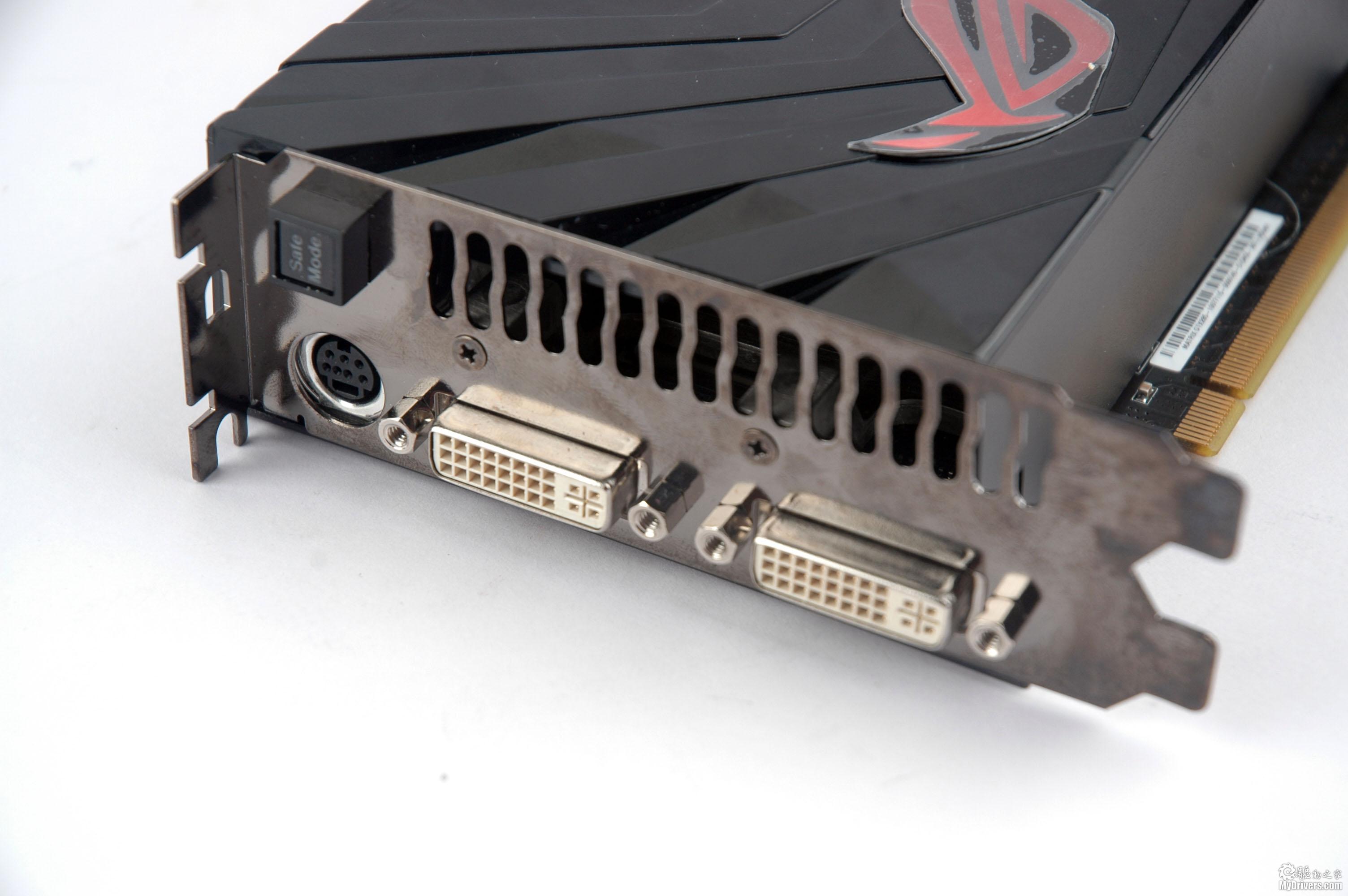

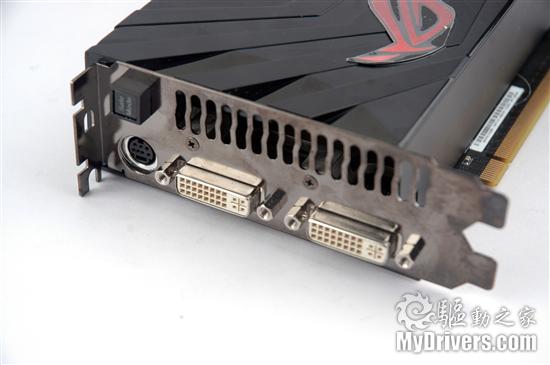

双DVI+ S-VIDEO接口

华硕Matrix GTX 285提供了双DVI+ S-VIDEO接口，通过附件中提供的各种转接头，显卡支持HDMI输出、兼容DisplayPort输出、支持10Bit色Dual-Link DVI输出、支持PureVIDEo-HD，双流硬件解码加速。而在S-Video接口上方标识有“Safe Mode”的方形按钮，如果玩家对显卡参数、电压、频率调节出现错误导致显卡无法正常运行或根本无法运行时，华硕Matrix GTX 285提供的“Safe Mode”按钮，就起到了与主板BIOS恢复默认跳线与按钮一样的功能。

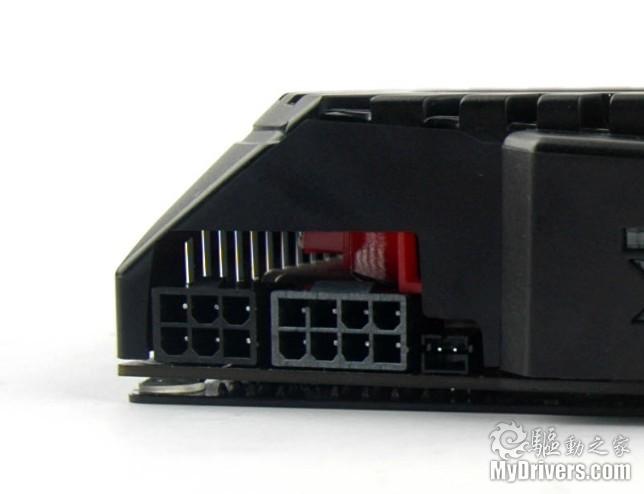

显卡外接供电接口及S/PDIF音频输入接口

这款华硕Matrix GTX 285显卡提供了两个外接供电接口，1个8PIN和1个6PIN，相较公版GTX285两个6PIN接口能够为显卡提供更为强大的供电保障，而在两个外接供电接口旁边则是显卡支持HDMI高清输出所需要的S/PDIF音频输入接口。

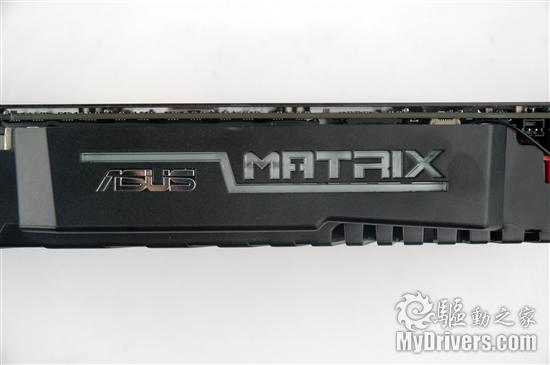

华硕Matrix GTX 285顶部特写

在华硕Matrix GTX 285的产品顶部，能够看到品牌及产品系列的标识Logo——ASUS和Matrix

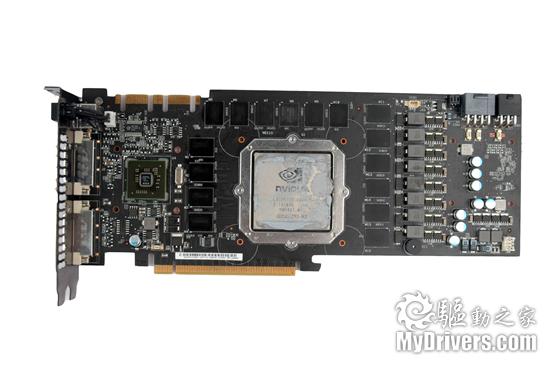

华硕Matrix GTX 285 PCB布局

PCB采用了华硕高端系列所惯有的黑色，台湾原厂制造，采用了10层板设计，制造工艺一流，用料非常奢华，饱满的焊点及随处可见的钽电容。这都体现出了玩家国度系列的高贵。

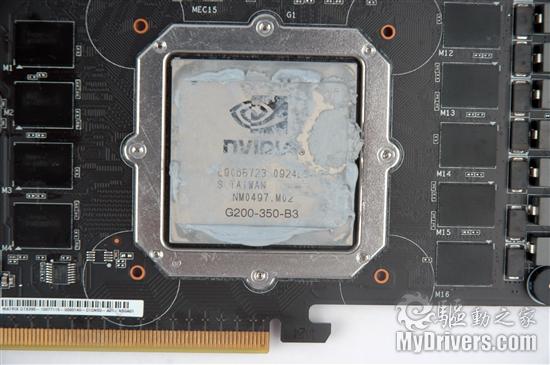

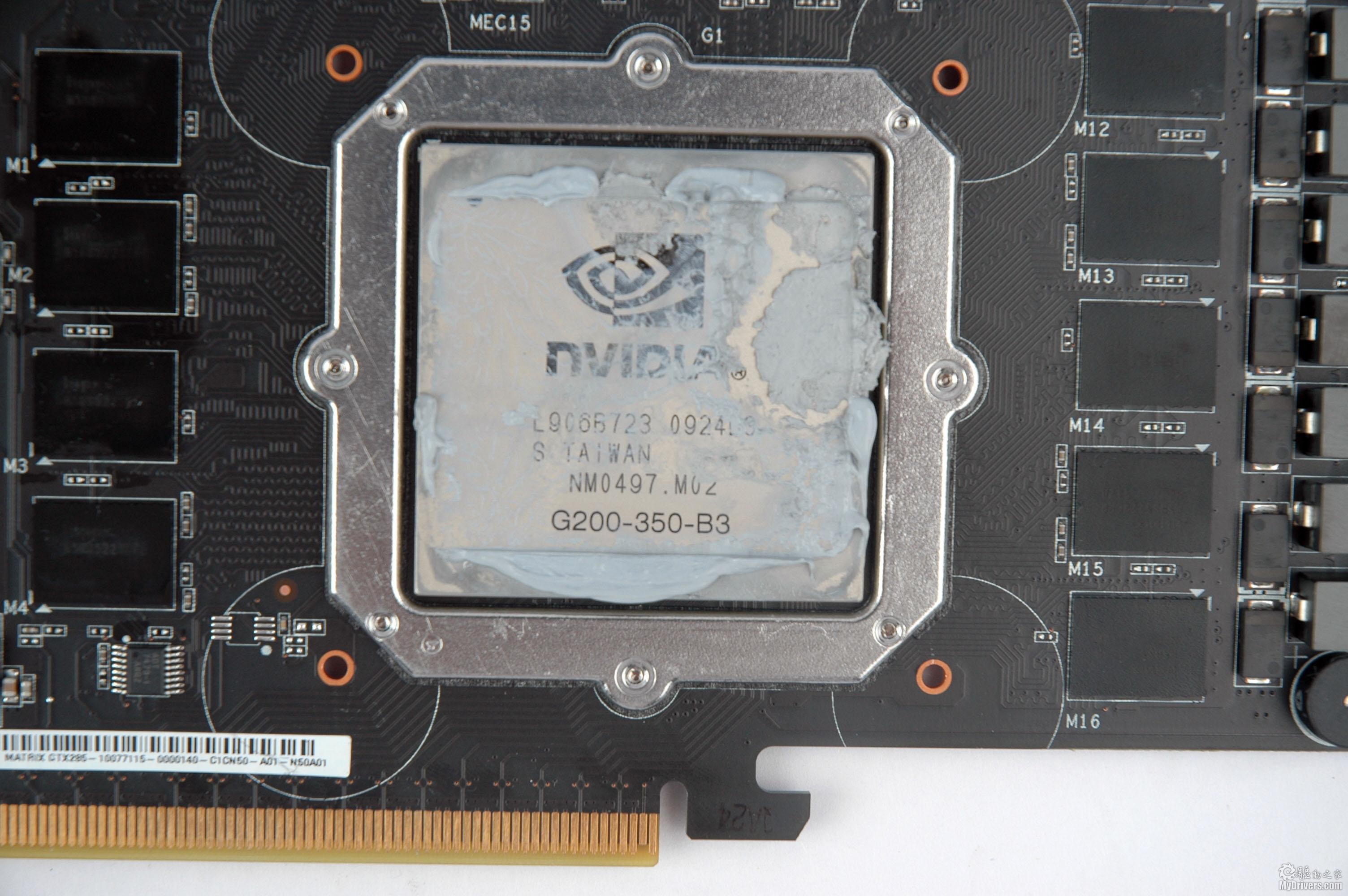

G200-350-B3核心

华硕Mitrix GTX 285标配一颗55nm工艺制程的G200-350-B3核心，该款核心是NVIDIA为GeForce GTX 285量身定做，其拥有240流处理器、32光栅处理器和512bit显存控制器。

G200-350-B3基于NVIDIA的CUDA架构设计，能够充分利用流处理器的并行计算能力，在并行计算和PhysX等非3D计算中如鱼得水，而华硕这款最高规格的Mitrix GTX 285更是能够将上述特性发挥的淋漓尽致。

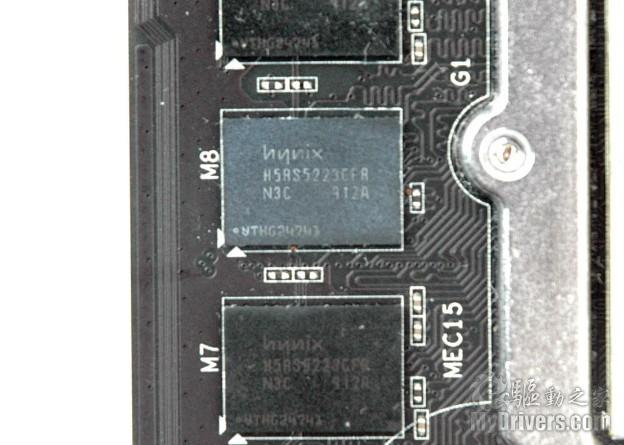

16颗hynix H5RS3223CFR N3C颗粒

华硕Matrix GTX 285标配了16颗规格为16M*32bit的hynix H5RS3223CFR N3C颗粒，构成了512bit/1024MB的组合。

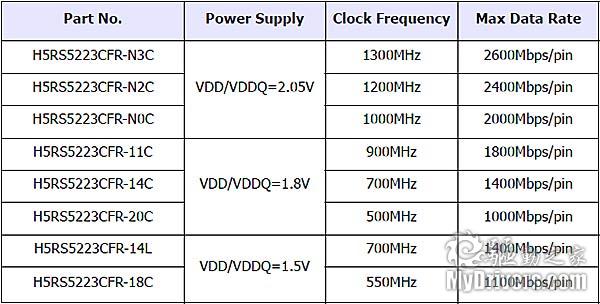

该款显存是hynix GDDR3系列产品中频率最高的型号之一，N3C代表该产品为0.77ns，理论极限频率味2600MHz。

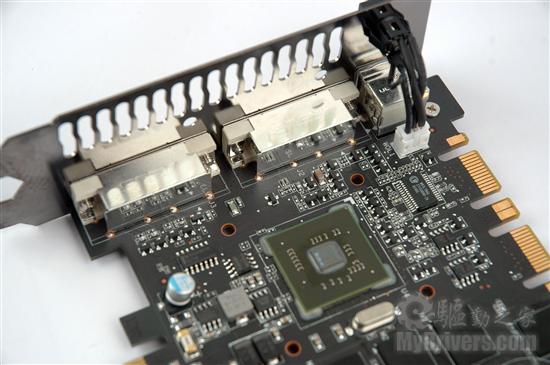

NVIO2芯片及输出接口金属屏蔽罩

华硕Matrix GTX 285标配一枚NVIO2芯片，它负责统筹GT200的信号输出，这款芯片内置2个400MHz的RAMDAC、两个Dual Link规格的TDMS和HDCP，支持显卡输出10bit色彩。包含模拟视频信号输出能力的DVI-I接口加上屏蔽罩可以降低干扰，可以看到接口后方的低通滤波电路也毫不马虎。
