[CD光盘的编码与纠错——CIRC编码流程]

上文已经讲过，每个24字节的原始数据帧都要附加上8字节的校验码以保证帧数据的可靠性，而这个校验码则分为两个步骤来生成，我们来具体看一下。

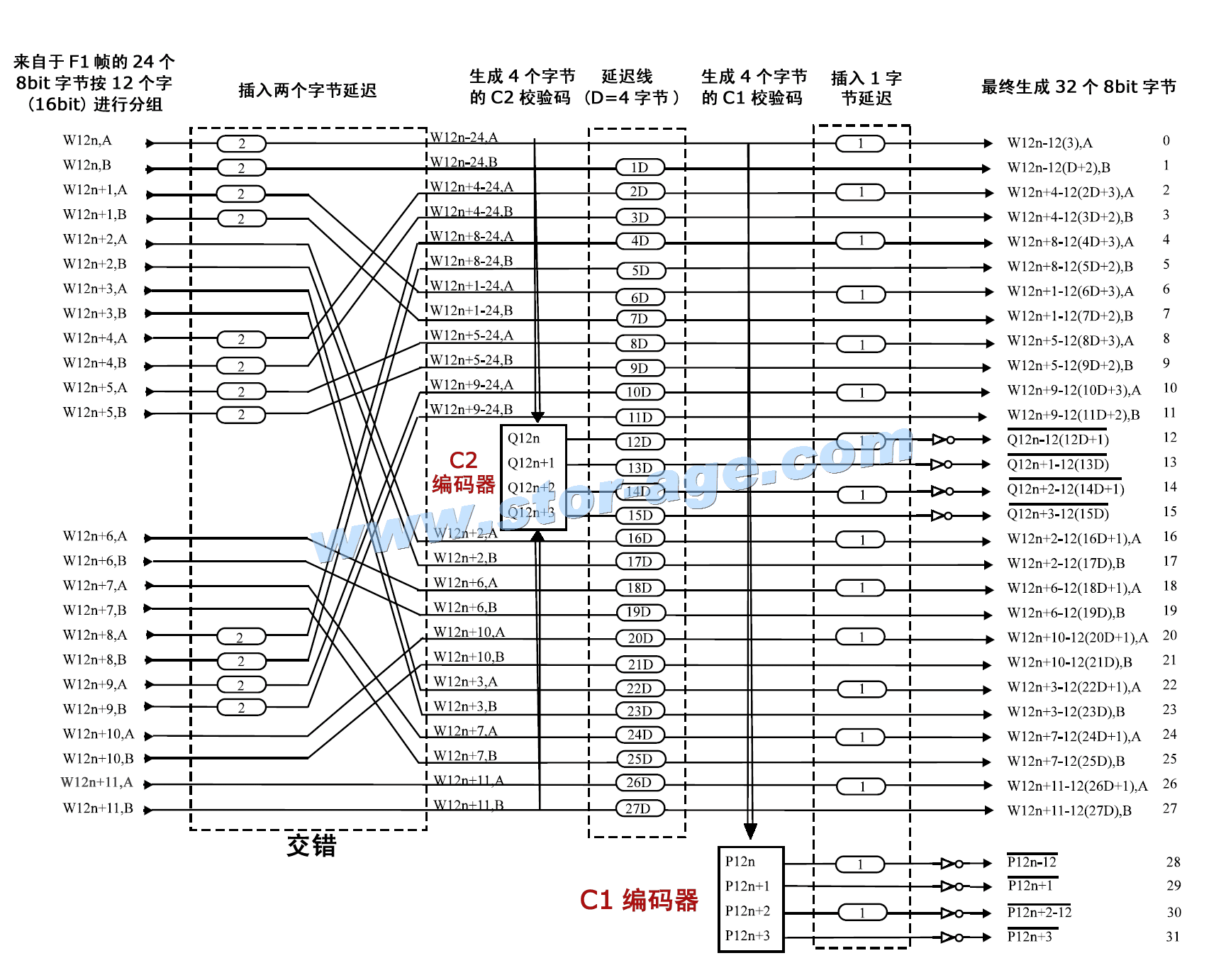

CIRC编码流程图（点击放大），图出的W12代表组成一个F1帧的12个字（16bit），n代表F1帧的编号，A、B代表组成一个字的两个字节（8bit）

第一步：交叉交错后生成C2校验码

在介绍CD数据生成过程的时候，我们知道CIRC编码处于F2生成阶段，因此要先导入F1原始数据帧，也就是24字节。要知道，之所以称为CIRC编码，是因为在编码的过程中，源数据有交叉和交错的过程。首先，源数据要按两个字（图中的A、B）一组分成6个大组，偶数组进行两个字节的延迟，从而形成扰频交错编码。

这里要解释一下所谓的延迟，两个字节的延迟意味着延迟两帧。也就是说，当进行交错之后，偶数组已经不再是原来F1帧中的源数据，而是当前帧的前两帧中的偶数组数据（相对于前两帧，当前帧就意味着两个字节的延迟），原始的偶数组将在后两帧的交错编码中出现。另外，从图中可以看出，字的顺序在交错后发生了很大不同，这种前后帧数据交叉并且顺序交错的过程就是扰频交错编码。

此后，扰频交错后生成的新数据进入C2编码器生成Q校验码。Q校验码为4字节，最后生成的新数据为28字节，因此C2也被称为（28，24）编码，意思是指输入24个字节，输出28个字节。

由此可见，C2编码并是针对原始F1帧的数据进行，但为什么要进行如此复杂的交叉交错的编码呢？这是为了保证纠错效率而设计，下文将有更详细的讲述。

第二步：字节依次延迟4帧后生成C1编码

将C2编码完成后，将进行大规模的字节延迟交错编码，执行这个操作的就是延迟线，延迟单位为4字节，也就是说4帧，操作单位是每个字中的单个字节。这个要怎么理解呢？比方说，C2编码后的的第一个字节不延迟，第二个字节则将延后4帧，第三字节将延后8帧……如此反复直至第28个字节，将被延后108帧。也就是说，C2编码后的28个字节，将被有规律的分散到109个帧中（第一个字节延后0帧，加上最后一个字节延后108帧，一共是109帧）。

延迟操作之后则进入了C1编码器，显然此时的数据与原始的F1帧数据差别更大了，C1编码器将在28个字节的基础上再生成4个字节的P校验码，从而完成了建立了F2帧的操作。由于输入28个字节，输出32个字节，因此C1也被称为（32，28）编码。从这个过程中不难看出，C1编码的对象中包含了C2编码（虽然是交错延后的），也承担了对Q校验码进行保护的任务。

现在的F2帧已经与F1帧有了很大不同，如果帧编号为n，那么F2-n帧中只有一个字节来自于F1-n帧。所以，严格的讲，C1、C2并不是对F1帧的校验编码，因为从C2编码开始，对象就已经不再是F1帧中的原始数据。这样（交叉交错）的目的就在于防止一帧中出现连续大量的错误而无法纠正，如果原原本本地按原始F1——C2编码——C1编码的过程生成校验码，将是非常脆弱的，如果这一帧的24个字节中出现连续大量的错误码，仅凭CIRC的设计，纠错能力仍然有限。若将源数据分散到不同的数据帧中，然后再进行校验，将大大提供单个数据帧的纠错能力。理论上即使24个字节原始数据全有问题，但由于每个字节最终分布在间距为4的28个帧（跨度为109帧）中，也有可能被完全修复。显然，如果不进行交叉交错的话，这种可能性是不会存在的。
