引子：微星“闪电”显卡这几年

就像武侠小说里描写的那样，各大门派要想在充满血雨腥风的江湖上立足，没有一两招独门绝技肯定是站不住脚的。其实显卡市场也是如此，每家有头有脸的厂商都会有自家的招牌产品，华硕有ROG、技嘉有SOC、蓝宝有毒药、索泰有至尊版、影驰有名人堂，而作为三大板卡厂商之一的微星自然也有自己的看家本领：Lightning（闪电）。虽然说不清到底那家的绝技最强，但单独看来都招招致命，独步江湖。

一般来说，武侠小说中的独门绝技只有门派中的少数高人才得真传，同样的道理，显卡厂商的这些招牌系列也只会应用的高端产品身上。前不久，AMD新一代旗舰产品HD 7970刚刚发布，凭借出色的性能一举夺得单芯显卡性能王座。对于这样一款产品，各大厂商显然不会放过，纷纷施展看家本领着力打造。目前，华硕、技嘉等品牌的顶级非公版HD 7970都已放出，部分型号也有了测试，但一向口碑颇赞的微星Lightning系列却迟迟没有露面。

每一款成功产品背后都蕴含了深厚的技术积淀，微星R7970 Lightning也不会例外。在这样一款年度YY度最高的非公版7970产品正式到来之前，我们有理由先来回顾一下Lighting系列的诞生和发展历史，说说微星“闪电”显卡这几年。

说起微星“闪电”系列显卡的历史，可能没有玩家们想象的那么长，因为它只有短短的三年。不过有限的三年内，“闪电”从诞生、发展再到成熟可谓十分迅速，虽然衍生产品不多，但期间的八款产品每款都可称得上精品，创造了多个历史记录。

虽然“闪电”型号不多，但个个都是精品（未包含完全）

N260GTX Lightning：“闪电”系列处子作

“闪电”系列处子作是于2009年7月发布的N260GTX Lightning显卡，虽然当时“闪电”名气不大，也算不是什么头牌，但凭借两倍于公版的显存容量、680MHz的超高频率、10相军规供电、超频大赛上坡1.1GHz记录以及拥有5条6毫米热管的微星第一代Twin Frozr散热器，一出世就夺人眼球，成为当年市场上为数不多的几款精品非公版GTX 260显卡之一，这也为“闪电”日后的蓬勃发展竖立了不错的口碑。

N275GTX Lightning：升级散热器，改善细节

同年8月份，“闪电”系列第二款作品N275GTX Lightning登场。相比上一款，最明显的改变就是将Twin Frozr散热器升级到第二代，还强化了APS节能技术，其它方面得以延续比如10相军规供电、显存容量两倍于公版等等。另外，此时微星已经推出了Afterburner超频软件，可以配合使用进行超频。

DX11时代到来：R5870 Lightning

HD 5870的发布揭开了DX11时代的序幕，微星“闪电”系列也借此之机推出了R5870 Lightning。从外观上看，R5870 Lightning使用的依然是第二代Twin Frozr散热器，不过供电相数创下新高，达到恐怖的13相核心+2相显存，这比当时公版卡的6+1相高出一倍还多，并在用料上首次使用了性能极佳的Proadlizer去耦电容。此外，微星还特别在显卡PCB上增加了LPL层（Lightning Power Layer），进一步提升电流稳定性以及降低电流的噪音。当然，这样的投入也没有白费，使得R5870 Lightning成为首款打破9相世界记录的显卡，创造了历史。

N480GTX Lightning：Power4供电架构的开始

相比前几款产品，N480GTX Lightning外观上改成了红黑配色，散热器也升级到Twin Frozr第三代，风扇由之前的双8cm提升到双9cm，结果就是风量更大噪音更小，改变了人们对GTX 480高温高噪的印象。另外值得一题的是，从N480GTX Lightning开始，“闪电”系列的显卡的供电电路统称为Power 4架构，下面一节详细介绍。

“闪电”显卡的根基：Power4供电架构

承接上文，从N480GTX Lightning开始，微星将“闪电”系列显卡的供电电路统一称为“Power 4架构”，那么它到底能为显卡带来哪些好处呢？

按照微星的说法，Power 4架构是“闪电”系列的根基所在，主要包括：双倍PWM供电、独立显存供电、CopperMOS以及Proadlizer去耦电容。 后面发布的R6970 Lightning、N580GTX Lightning都无无一例外的采用这一设计。在此基础上，散热器的优化、超频功能的改善、配套软件的提升使得目前的“闪电”系列近乎完美。

一般来说，公版卡上设计的供电方案满足日常和典型高负载应用不成问题，但对于追求极限超频的玩家来说，更多的供电相数能够带来更高的电流，这也就为冲击更高的频率做好铺垫。一般来说，“闪电”系列的供电相数都在公版卡的两倍以上，虽然我们并不提倡一味的堆料，但“闪电”显卡爆发出来的超频潜力是有目共睹的。

此外，在显存供电部分，“闪电”系列也采用了独立供电设计，一般公版卡的显存供电都是借助PCI-E接口，在极限超频的时候可能会造成纹波幅度较高，造成电流不稳，从而影响最终的超频成绩，而独立显存供电就有效解决了这个问题。

具体到用料方面，钽电容+SFC电感+Copper MOS是微星“闪电”显卡的典型组合，SPC电感相比普通电感其电流容量有30%的提升，功率提升10%，可以自动切换加载高电流、高功率，超频更加稳定。而Copper MOS散热效果比普通MOSFET要好，阻值更低，对超频性能大有裨益。

除此之外，Proadlizer去耦电容也是“闪电”系列的标志之一。有着“电容之王”称号的去耦电容去容量超大通常都在1000uf以上，ESR平均只有1毫欧，性能方面堪称顶级，不过成本自然也很高，因此少有显卡将其作为标配。

“闪电”腾飞的翅膀：TF散热器/极致超频

如果说Power4供电架构是“闪电”成功根基的话，那Twin Frozr散热器、极致超频设计以及配套软件就是其腾飞的翅膀了。

Twin Frozr散热器是微星旗下最高端的散热器，目前已经发展到第三代，风扇尺寸提升到双9cm，转速更低，散热效果更佳出色。

刀锋扇叶是Twin Frozr散热器的独家技术之一，不仅能提高风量，而且覆盖到的散热空间也增加了，相比传统扇叶设计可提高20%的气流。

按照微星给出的数据，以GTX 580和HD 6970为例，分别比公版降低21℃ 5.5dB、26℃ 12dB，可谓凉又静。

为了获得更为稳妥的超频保障，微星还特别为“闪电”系列增加了双BIOS设计，主要作用就是安全备份、保存两种超频设置来回切换。

此外，为了方便用户更加容易的超频，“闪电”系列还提供了非常丰富的超频功能：电压监测点、PWM始终调谐器、V-Switch、OCP Unlock以及XtremeCool等。

优秀的硬件设计只是基础，配套的超频软件也是玩家必需的，这一点微星已经做的相当出色。无需多言，从微星Afterburner在业界的知名度以及认可度来看，无人能敌。

从成熟到荣耀 微星R7970闪电上市展望

说了这么多，话归正题。从最初的N260GTX Lightning到如今，微星“闪电”已经完成了最诞生到成熟的蜕变，包括供电、散热器、特色设计以及配套软件都相当出色，在“闪电”系列重磅产品R7970 Lightning到来之际，“闪电”系列又会有怎样的升华呢？

从以往的经验来看，低调过后往往能产生精品，不知道此次微星长时间的蓄力能否为顶级玩家带来意想不到的精品。按照微星的计划，将会在CeBIT 2012展会正式推出这款顶级显卡，就在我们纷纷猜测的时候，来自罗马尼亚的超频团队就提前曝光了这款R7970 Lightning，不免让人对其正式的到来充满期待。

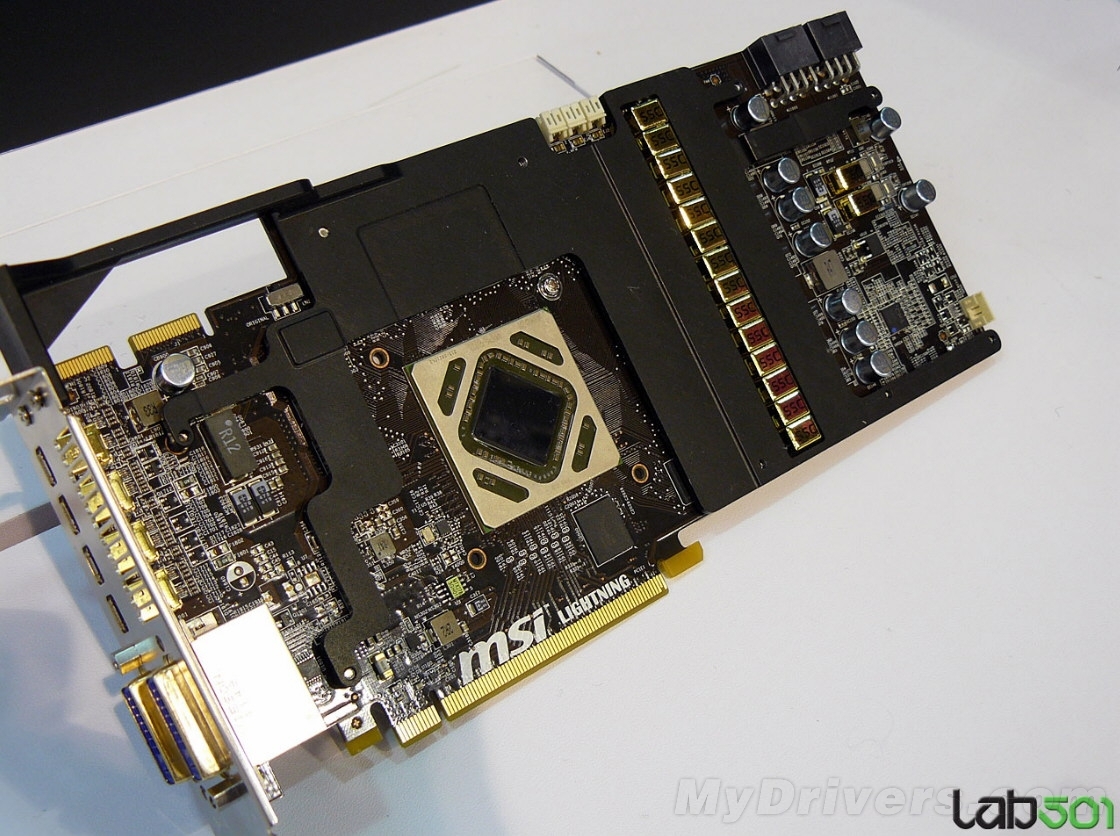

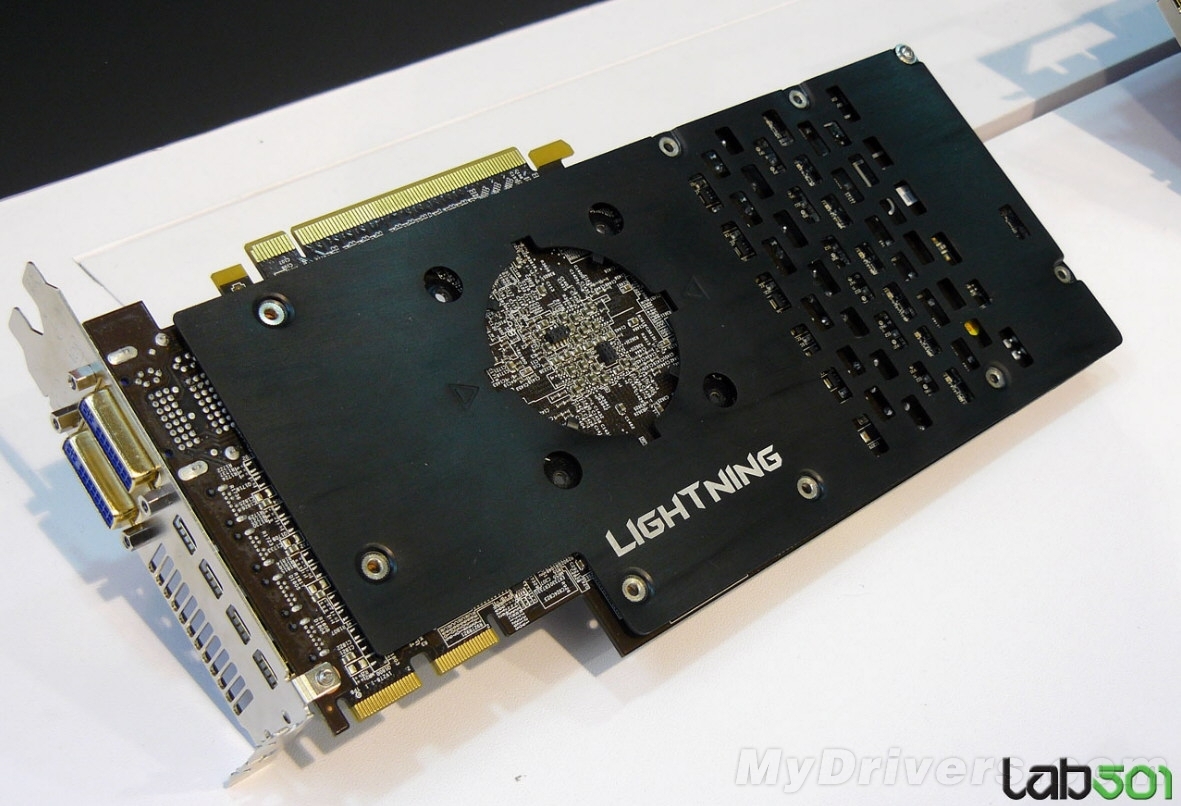

从目前的消息来看，微星微星R7970 Lightning采用军规三代用料，应该同样是Power4供电架构，供电配置也上升为数字模式14+2相，用料方面估计会采用新一代SFC电感、CopperMOS等。从曝光的PCB来看，可谓用料奢华，越肩设计要比公版卡明显大了一号，并增加了背板进行辅助散热。

另外，Twin Frozr散热器也将进化到第四代，可以肯定的是散热效率将会更高。显示输出部分，微星R7970 Lightning改回了AMD此前常用的2个DVI和4个mini-DisplayPort的组合，可轻松实现六屏输出，接口的镀金处理可免受生锈，使输出信号更加稳定。

核心频率方面，目前还未有确切消息。不过凭借“闪电”系列的深厚功底，再加上HD 7970本来默认频率就不低，微星R7970 Lightning估计最低也要1GHz起步，1.1GHz以上也不是没有可能，显存频率估计也要超过6000MHz（等效）。其它方面，诸如以往的电压监测点、PWM时钟调谐器、V-Switch、双BIOS等功能估计也会悉数继承。至于售价方面，往高了想吧，按照目前公版HD 7970的价格，估计至少也要5000元以上了。

以上算是根据目前曝光的消息进行的一些小猜想，不过微星R7970 Lightning应该还会带给消费者更为惊喜的地方，毕竟这样一款蓄力已久的产品如何仅此而已肯定难以吸引更多眼球，更多的消息还是等待CeBIT上由微星揭晓吧。
