小议APU超频!独立时钟芯片是王道!
2011-11-21 16:30:48   编辑:Lucky   点击可以复制本篇文章的标题和链接

让小伙伴们也看看:
收藏文章

时钟发生器和超频那点事

对于处理器超频,想必大多数玩家都很熟悉。处理器出厂的预设频率是非常保守的,或多或少都可提升一些。随着工艺制成的大幅度进步,处理器的默认频率越来越高,自然可超频的幅度也提升了很多。曾静有人过说:适当超频是免费获得性能的方式。不花钱却能多获得一些性能,改善使用体验,何乐不为呢?

现如今几乎所有的DIY玩家都在超频,各大厂商也是看准这一趋势,纷纷推出以各种辅助超频为卖点的产品,比如广为知晓的超豪华用料和散热。的确,优异的设计与扎实的用料是保障超频稳定的前提,但大家是不是忽略了频率产生的一个原理——时钟发生器呢?下面我们来聊一聊这个重要的小家伙!

小议APU超频!独立时钟芯片是王道!

数字信号由0与1两个字符的数字串组成,也就是二进制信息,任何一个字符改变意义都不一样,可谓极其精确。数字信号在两个芯片间传递,要保证数控芯片数据的正确性,接收端与传送端必须同时收发数据,如果异步结果就大相径庭了。因此不管是CPU内部还是外围设备之间,都需要一种协调两端同时运作的控制器。发送数据的时间是由系统运作的时钟来决定的,芯片中一定会有一个时钟发生器(Clock Generator),它会不断产生间隔稳定的电脉冲,电脑中所有部件都将随着这个时钟来同步运行。如果时钟不稳定,轻则导致任务报错,重则导致系统无法正常运转,尤其是当处理器超频后。

小议APU超频!独立时钟芯片是王道!
传统的石英晶振

石英是一种奇妙的矿物,如果对其加压就会开始膨胀和收缩,并且这种膨缩的频率稳定性极高,因此一般的时钟发生器为石英晶体震荡器(CrystalOscillator),也就是常说的石英晶振。但是石英的震荡频率范围固定,无法为频率非常高的芯片服务。过去的超频爱好者为了超频甚至使用焊枪更换不同的石英震荡晶体,真是非常麻烦。因此IC时钟发生器孕育而生。将IC时钟发生器的基准频率确定后,只需搭配不同比例的除频电路,即可按照不同芯片的需求产生宽幅时钟频率,可以满足GMHz以上的高频率需求,且更加精确可靠。如果为IC时钟发生器的除频电路中加入存储芯片,那么只要更改存储芯片中的数值就可以调节时钟频率,也就是通过BIOS或专用软件就可以随时超频。

APU超频内部集成时钟发生器

LlanoAPU是全新的设计,自然芯片组也要重新打造。AMD发布的APU配套芯片组也改变了原来的三位数字与字母的命名方式,改为了以字母A为开头,与APU遥相呼应。定位高端的A75芯片组不仅原生支持4个USB3.0和6个SATA 3.0接口,还支持组建多种RAID阵列模式并提供FIS-based switching功能。

小议APU超频!独立时钟芯片是王道!
A75单芯片组

FIS-based Switching模式可以使数个SATA设备在同一时刻共享SATA带宽,执行效率较以往的Command-based Switching模式高不少。但FIS-based Switching模式使用中需要频繁进行数据传输处理,如果仅通过软件支持会占用很多系统资源,从而导致系统整体性能略降的问题。因此AMD将FIS-based Switching整合到A75芯片组中,令磁盘数据处理能力大幅提高,尤其是在多磁盘多任务状态下感觉更明显。

小议APU超频!独立时钟芯片是王道!
Llano APU

AMD处理器在K8到K10.5这段时期,时钟发生器都是在CPU的外部,一般是位于主板的南桥中。时钟发生器的默认频率为100MHz,CPU的外频是通过对这个频率放大后得到的。超频时的改动外频操作,实际上是改变这个放大系数,时钟发生器频率本身是恒定的,因此超外频时PCIE等设备的频率不会发生改变。

小议APU超频!独立时钟芯片是王道!

但是Llano APU采用了类似SNB的设计,取消了传统的HTT ref Clock作为外频,而是把北桥和时钟发生器都集成到了CPU内部,因此Llano APU的外频是以内置的时钟发生器频率为标准。如果改变外频,与之牵动的PCIE频率、内存频率、集显频率等都会变化。

那么我们不能通过改变外频来超频了,就像SNB那样?还好不是这样!AMD特别加入了一种异步的设定,PCIE有一个1.33的分频选择。当外频在133时,PCIE频率会除以1.33,正好是100MHz,因此133的外频是安全的。

板载第三方时钟发生器超频利器

虽然APU内部已经集成了时钟发生器,但这只是最基础的。AMD在设计APU处理器时,宗旨是保障处理器在默认状态下的稳定运行,而不是为了超频打造的。如果用户对处理器进行大幅度的超频,内部集成的时钟发生器的精确性和稳定性会下降,势必影响超频幅度和体验。

小议APU超频!独立时钟芯片是王道!
Realtek880N-790时钟发生器,赋予更好的超频性

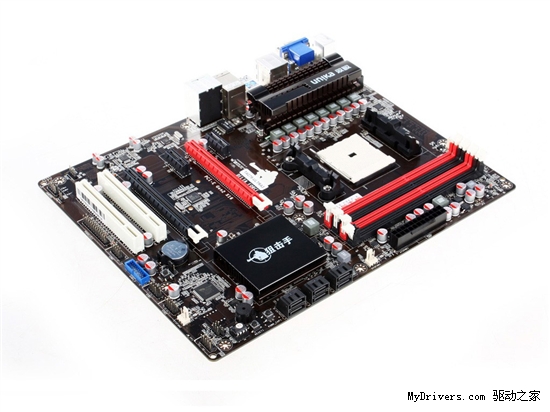

双敏狙击手TAC75-Ultra3板载了Reltec RTM880N-790时钟发生器,这款时钟发生器多出现于高端主板上,相比一般的时钟发生器提供了更多的参数调整。Realtek880N-790时钟发生器还可以通过数字信号来精确控制电压,对超频比有所帮助。值得一提的是,RTM880N-790支持Windows下的软件实时超频,超频爱好者无需要进入BIOS就能调整CPU、内存等频率,非常好用。

说了这么多,到底这款时钟发生器能给超频带来多大帮助?我们实际测试一番吧!

小议APU超频!独立时钟芯片是王道!

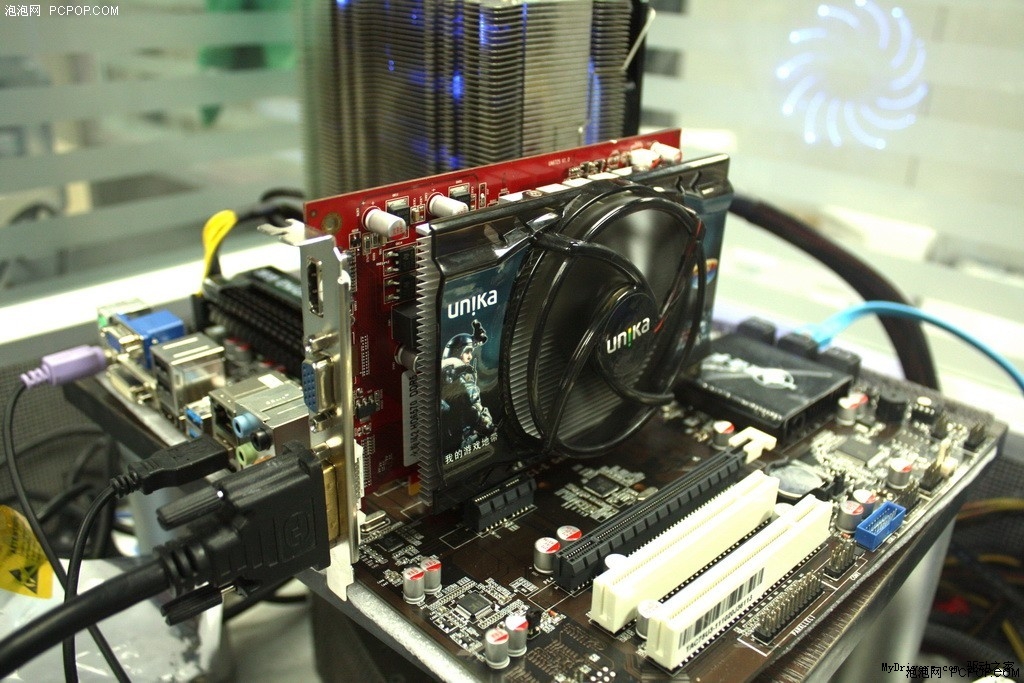

双敏狙击手TAC75-Ultra3具备优秀的超频能力,可以将A8 3800超频到3.5G(146*24),为保证最佳的超频性能,如果使用板载输出显示接口,建议首选DVI和HDMI。

小议APU超频!独立时钟芯片是王道!

测试平台:

主板:双敏狙击手TAC75-Ultra3
显卡:APU集成HD6550D
CPU:A8 3800
内存:DDR3 1333 2*2GB
操作系统:Win7 32bit旗舰版

小议APU超频!独立时钟芯片是王道!

双敏狙击手TAC75-Ultra3采用了高品质时钟发生器,具备外频/内存分频独立设置,超频性能优秀,搭配A8 3800外频可以提升到145MHz,超频后CPU主频达到3.5G,整机性能提升幅度将近40%。

小议APU超频!独立时钟芯片是王道!

双敏狙击手TAC75-Ultra3支持全新的1866内存模式,是游戏玩家的最佳选择。即使采用普通(1333)内存,超频性能相比其他主板平台也更好,性能最高可以免费提升约20%。

小议APU超频!独立时钟芯片是王道!

双敏狙击手TAC75-Ultra3主板凭借优良的设计做工、独家采用第三方时钟发生器,成为了市场上热销的A75平台之一。板载第三方时钟发生器是个新颖的设计,这个小小芯片无疑对超频带来巨大的帮助。
