工程师为你讲述:你没见过的极限超频设计
2011-10-26 17:34:57   编辑:Lucky   点击可以复制本篇文章的标题和链接

让小伙伴们也看看:
收藏文章

每一款显卡的诞生,均经过工程师日以继夜的努力。打造一款能够在干冰,压缩机,液氮等极限条件下仍然能够以最高频率工作的极致显卡,要比普通显卡倾注多倍的心血。以镭风首席工程师Carl- xie为首的14名工程师,耗时34天倾力打造出首款适合于极致超频的6850双核显卡。镭风工程师团队对极致超频颇有研究,早前就打造出镭风HD6850Xstorm连刷3个世界记录,在开发6850双核显卡中,以镭风首席工程师Carl-xie为首的团队不断努力,不断改进PCB Layout精度,攻克液氮超频难题,为6850X2注入了3项创新极致超频设计,其中包括一.“Voltage Switch”双核独立电压调节 二.0.001V精确电压监控 三.400A OCP过压电流保护和超低温保护限制。这次我们联系上Carl-xie,分享这款6850X2极致超频设计成果。

“Voltage Switch”双核独立电压调节

工程师为你讲述:你没见过的极限超频设

“Voltage Switch 精确电压调节开关开创了极致超频的先河,进行极致超频不再需要手工焊接滑动电阻了。”以前,进行极限超频的玩家,均需要对显卡进行重度改造:根据PCB的电路设计,使用电烙铁手工焊接滑动变阻器,以打破最高电压限制;改造Pwm突破过载电路保护等等。对于一款普通的市面销售显卡来说,对PCB进行手工电路改造,对PCB的了解程度,焊接技术的差异使玩家承受极大的改造风险。即使安装成功,一般用于电压改造的滑动变阻器,其精度也无法改正,即使改造成功,由于经过人为改造,必然会损失保修。

工程师为你讲述:你没见过的极限超频设

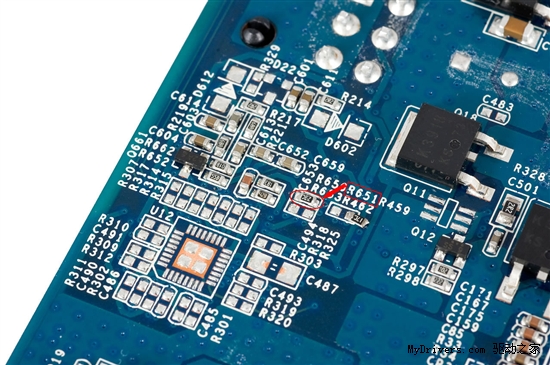

手工改造PCB不但存在较大风险且会损失厂家质保

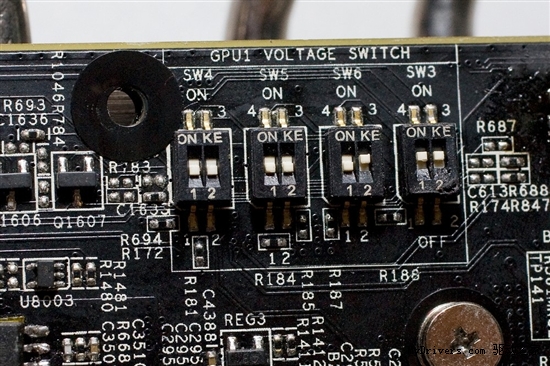

有见及此,镭风工程师开发了针对极致超频加入了Voltage Switch技术。在PCB上每个核心分别设置了两组八个Switch Dip条线开关,可独立控制每个核心的核心电压,有效减低了人为改造电压的风险的同时,由于无需进行电压改造,该卡依然能享受到镭风为期两年的有效质保。

工程师为你讲述:你没见过的极限超频设

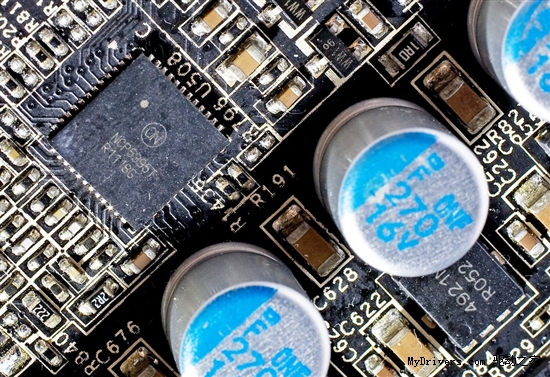

“这款镭风6850双核显卡脉冲宽度调制器(PWM)为安森美NCP5395T,配合Voltage Switch调节开关可精确控制电压。”传统的可变电阻器电压硬改造存在连接难(需要手工焊接),精度较差的特点。玩家自行加载电阻,和PWM芯片所搭配程度无法保证,难以覆盖PWM电压调节范围和每级电压调节的精确度。工程师通过NCP5395T的供电控制原理和针脚分布进行深入研究,并取得重大突破,通过八个Switch Dip开关的不同OFF NO组合,实现了1.释放出该芯片囊括0.6-1.6V全域电压调节。2.八个Switch Dip跳线开关实现6.25mV精度调节。

工程师为你讲述:你没见过的极限超频设

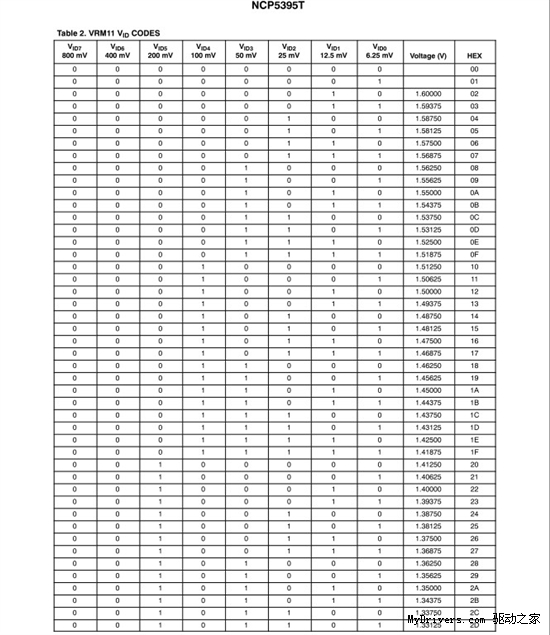

NCP5395T Vid电压调节表,从表格可知道Voltage Switch技术100%发挥了PWM的电压范围和精确度。该表还提供了每个电压调节id所调节的电压值,其中O,1为条线的开关。

工程师为你讲述:你没见过的极限超频设
“两个核心独立调节,两者互不干扰”

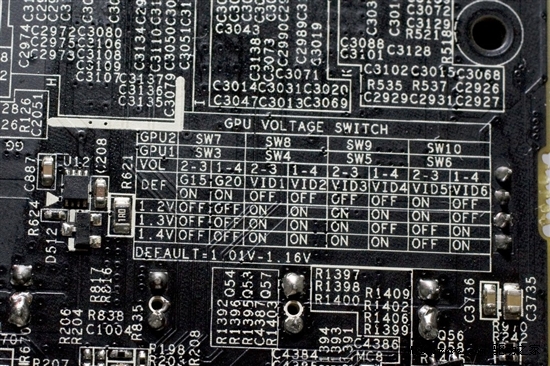

在镭风6850X2上,一共设置了2组Voltage Switch硬件跳线开关,两个核心电压独立调节,互不干扰。这样设计的好处是可对两颗不同的6850核心独立调节,寻找各自的核心极限,从而发挥出6850X2的最高极限频率。为了方便普通用户进行电压调节,在PCB被搬上分别印有GPU Voltage Switch日常电压跳线设置。包含了DEF默认电压和1.2V-1.4V等几个极限玩家最为常用的电压开关设置,只需按照图示挑拔开关即可快速实现电压调节。

0.001V精确电压监控

工程师为你讲述:你没见过的极限超频设
“双核电压独立测量点,0.001V精确实时监控”

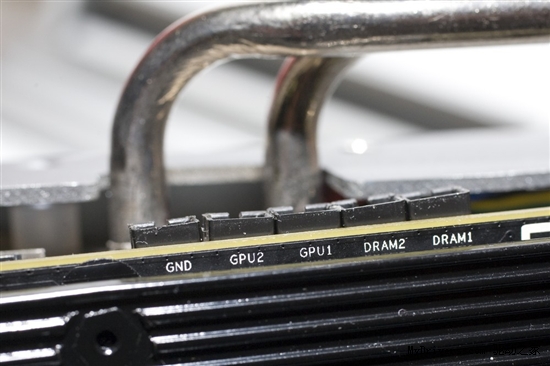

在液氮超频中,监控电压和调节电压一样重要。设计师为6850X2设计了多大五个电压测量口,可独立对两个不同的核心电压,显存电压实时检测。

工程师为你讲述:你没见过的极限超频设

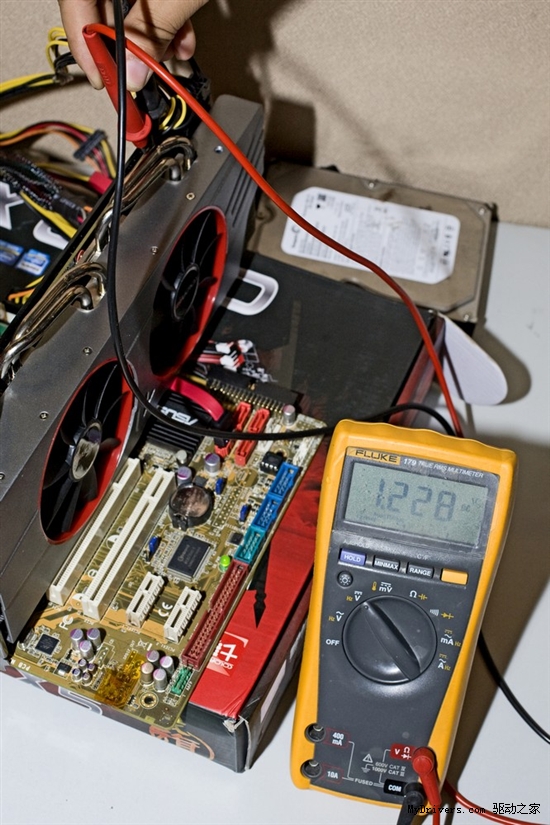

只需连接相应的电压测量点,通过万用表即可实时监控电压变化情况。精确至0.001V的电压测量为令极限玩家时刻把控电压变化情况。

400A 过压电流保护和超低温保护限制

工程师为你讲述:你没见过的极限超频设

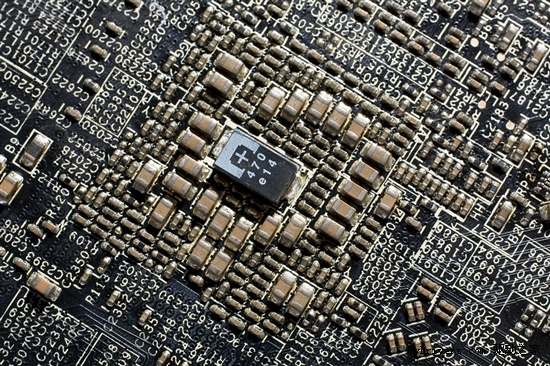

极限超频所使用的电压可达1.5V以上,同时显卡温度也会下降至零下一百多度。此时OVP过电保护,OVP过压保护和超低温保护等均需要破解,作为一款专为极致超频所打造的6850X2,在出厂前就为每个核心设定了200A OCP超高电压保护,避免出发保护机制而被显卡锁定,为打破世界纪录做好充分准备。

作为一款专业为极致超频所打造的首款4G显存镭风6850X2,凭借“Voltage Switch”双核独立电压调节,0.001V精确电压监控和400A OCP过压电流保护和超低温保护限制等多种独门技术配合豪华的做工为刷新新的世界纪录作了充分的准备。据可靠消息,此款显卡目前已经小量生产,能否刷新6850双核记录?我们拭目以待。
