不过巴掌大小 索泰迷你Z68初印象

提起索泰，恐怕多数读者第一时间想到的还是显卡产品。不过近年随着用户需求的多元化，许多厂商都已经不再专攻一个点了，比如一直做A卡的蓝宝前不久就投身主板行业。事实上索泰在这方面起步要早了很多，虽然出产的主板种类也不少（比如26相恐怖供电的Z68），不过最让人印象深刻的还是迷你板型产品，而且造诣颇深，工业设计和做工用料比之一线主板厂商也毫不逊色。

进入今年之后，随着AMD Brazos APU低功耗平台的兴起，在迷你产品耕耘已久的索泰也是频频发力，推出了数款相关产品，比如我们前不久刚刚测试过的索泰ZBox Plus。当然，索泰也并非只盯着APU，很多芯片组主板都有涉猎。而且令人想不到的是，竟然将ITX板型搬到了Z68主板身上。

早在5月底，索泰就披露了两款Mini-ITX迷你规格的主板新品，均基于Intel Z68芯片组设计。其中一款名为Z68 GT430 ITX-WiFi（后更名为Z68-ITX WiFi Supreme）尤其吸引眼球，除了超级迷你的身段外，还板载了一款DX11入门级别的独立显卡GeForce GT 430，自带1GB DDR3大容量显存。除此之外，无线网卡的加入使其更像是一款“无壳版”移动产品。近日，评测室就拿到了这款索泰迷你Z68，究竟各方面表现如何呢，不妨一看。

索泰Z68 GT430 ITX-WiFi，Mini-ITX板型设计，不过巴掌大小

赏析一：做工用料不逊高端主板

主板布局一览

先表扬一下索泰的工业设计，毕竟将Z68设计成Mini-ITX板型已然不已，而将独立GT 430显卡以及无线网卡融入相当局促的空间内就不得不让人赞叹了。总体来看，虽然布局紧凑，但依然样样俱全，该有的基本都有了。

处理器供电

主支持LGA 1155接口的第二代酷睿i3/i5/i7处理器，支持K系列不锁倍频的处理器。供电方面采用4相供电设计（在ITX主板上并不多见），由RT8859M芯片主控，最高支持热设计功耗达95W的处理器。每相供电搭配1个DrMos管以及R47贴片式全封闭电感，为了照顾散热，还在DrMos部分加装了铝质散热鳍片（图中已拆下）。

用料相当养眼

处理器插槽背面不但增加了金属保固架，附近还安置了数颗高端主板才能见到的黑色三洋钽电容，对于一款迷你小板来说已经相当奢华了。

板载散热器

铝制散热器下面就是GeForce GT 430显卡核心了，与之一并安置的是Z68芯片，也就是说二者共用一个散热器。（不知道会不会影响散热，下面的实测部分会进行揭晓）

内存插槽

由于主板空间实在局促（GT 430就占据了很大空间），所以退而求其次采用了两条DDR3 SO-DIMM内存插槽，最大支持8GB双通道DDR3 2133内存，最大容量为16GB。虽然有些遗憾，但从另一方面来讲，笔记本内存功耗和发热更低体积更小，更适用HTPC平台上。

扩展插槽

扩展插槽只有一条PCI-E X4，安置在散热器旁边的边角上，稍显寒颤。不过对于小板来说，再增加独立显卡的几率不大，何况主板已经板载了GT 430。（另外还提供了一个MiniPCI-E插槽，被无线网卡占用）

USB 3.0主控

和许多主板不同的是，这款迷你Z68并没有采用瑞萨的USB 3.0控制芯片，而是改用了VLI芯片作为USB 3.0控制方案。

磁盘接口

储存接口方面也相对丰富，提供了2个SATA 6Gbps以及2个SATA 3Gbps接口，支持RAID 0/1/5/10模式，存储扩展潜力强大，用户可以十分方便地扩展内部存储设备。（主板背面还提供了一个mSATA插槽，可以加装固态硬盘从而开启Intel SRT智能响应加速技术）

I/O接口

板型虽小，可丝毫也没有影响主板I/O接口的丰富程度。主板提供了千兆以太网接口，双DVI+HDMI+DisplayProt视频输出接口（可以支持四屏输出），支持7.1声道音频输出和光纤输出，提供2个USB 2.0接口和2个USB 3.0接口以及一个eSATA接口，具有相当好的外设扩展能力，玩家也不用为外设接口不足而发愁。

赏析二：板载芯片及特色一览

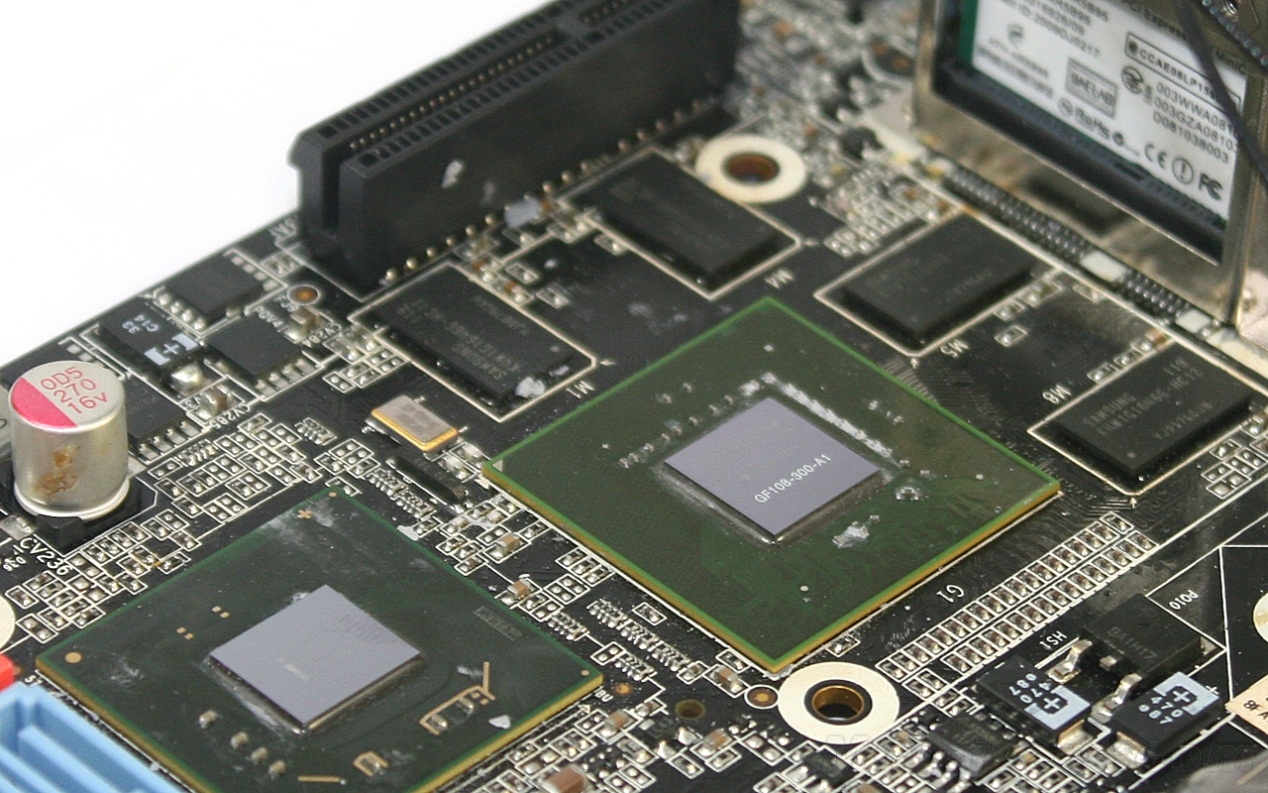

GT 430核心及Z68芯片

拿掉散热器后可以看到板载的GT 430核心和Z68芯片了，二者使用同一个散热器。虽然GT 430发热量不大，但二者放到一块儿的散热问题还是令人担心。

GT 430显卡核心

40nm的GF108核心，集成5.85亿晶体管，内建96个CUDA核心、16个纹理单元以及4个光栅单元，默认核心频率为700MHz。

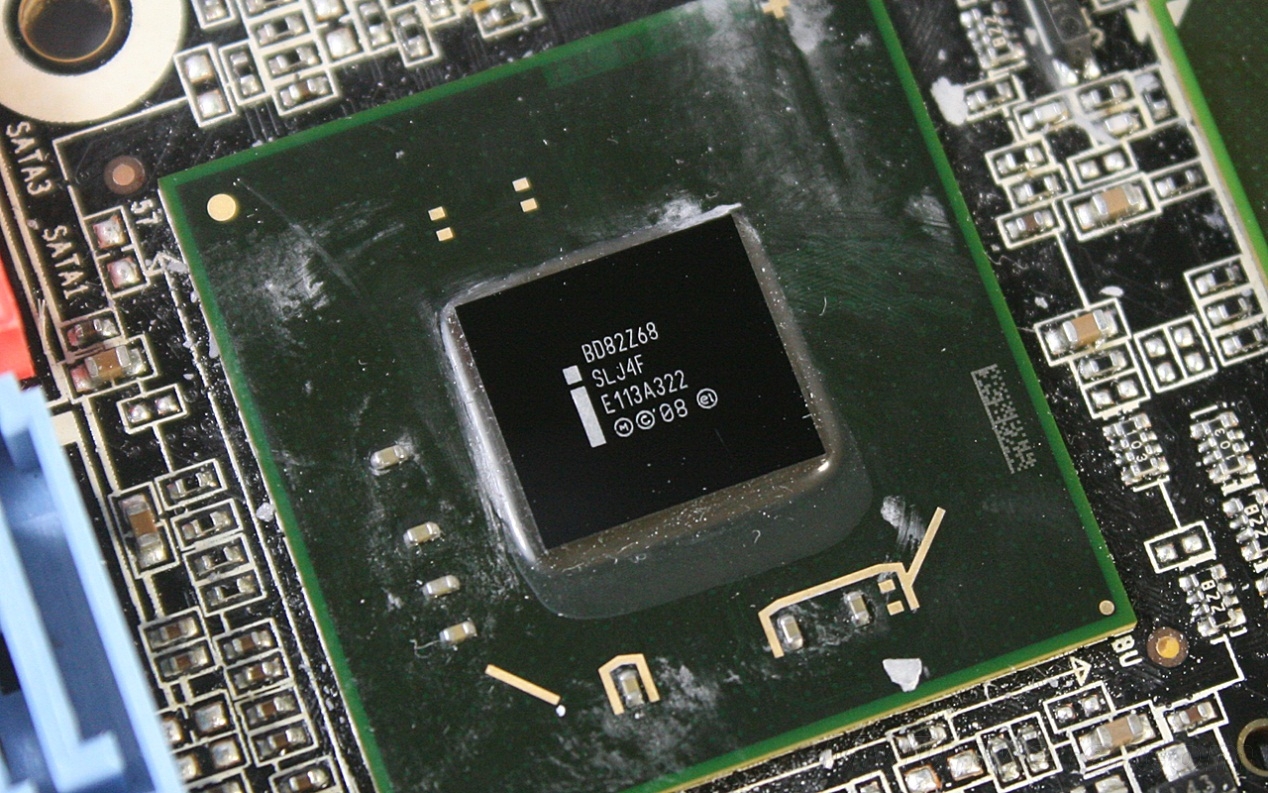

Z68芯片

Z68各项规格与P67相仿，不过超频能力更好，而且增加了视频输出以及Smart Response混合硬盘技术，而且还支持Lucid Virtu集显/独显，功能更加丰富。

显存颗粒

PCB正反两面共提供了8颗三星1.2ns DDR3显存可颗粒，单颗规格为64M/16bit，共同组成1024MB/128bit的显存规格，默认频率为800MHz（数据频率1600MHz）。

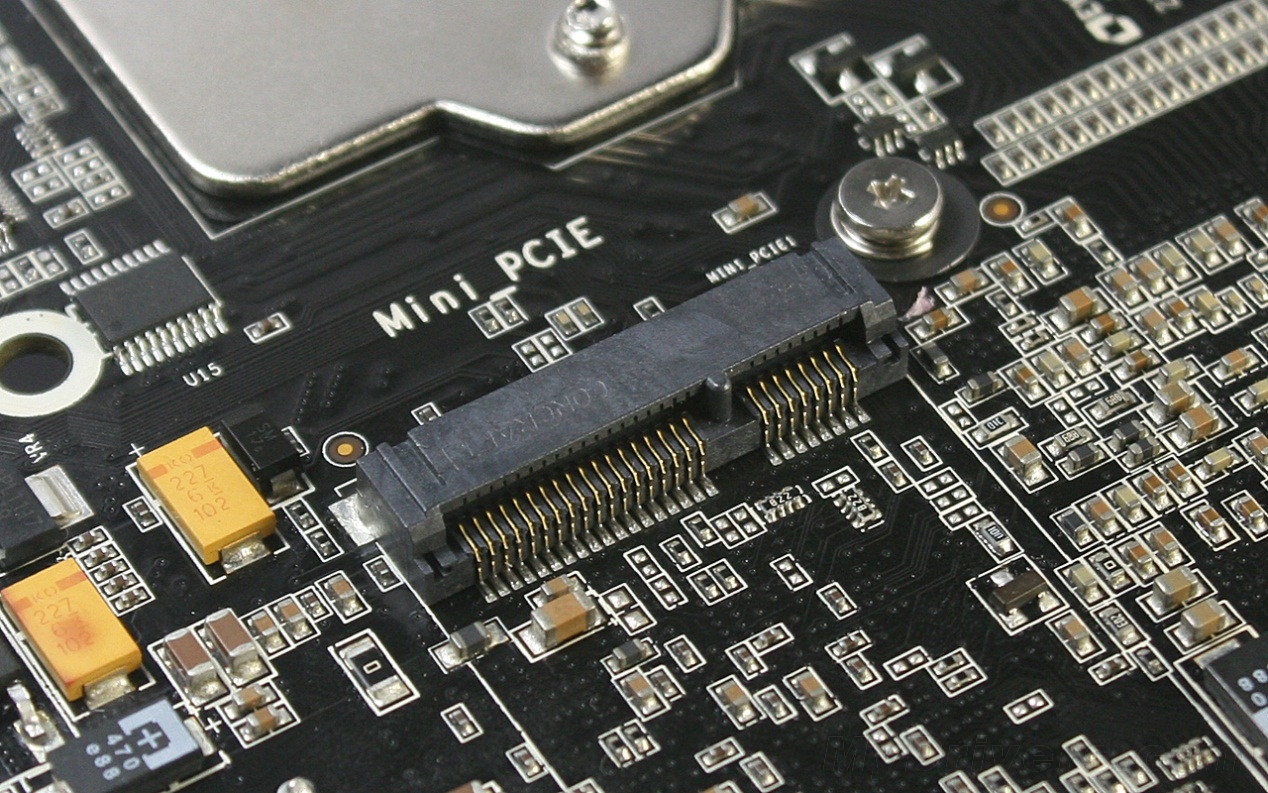

Mini PCI-E插槽

无线网卡安置在Mini PCI-E插槽上，比较特别的是这个Mini PCI-E插槽采用了少见的竖立式设计，更加便于设备安装。我们知道mSATA接口和Mini PCI-E接口可以通用，不过二者的内部通道类型却有所不同（mSATA走的SATA通道，而Mini PCI-E连接的是PCI-E通道，所以适用的设备也不一样），而旁边的蓝色跳线就可以起在PCI-E和SATA通道之间进行切换。

802.11n无线网卡

mSATA插槽，可配合固态硬盘使用

功能一般 主板UEFI BIOS介绍

这款迷你Z68采用了UEFI图形界面BIOS，可支持鼠标操作（不过体验还是远远不及键盘）。但是除了分辨率高一些之外，功能上和传统的BIOS并没有太大区别，甚至说非常简单，并不像是Z68的BIOS。

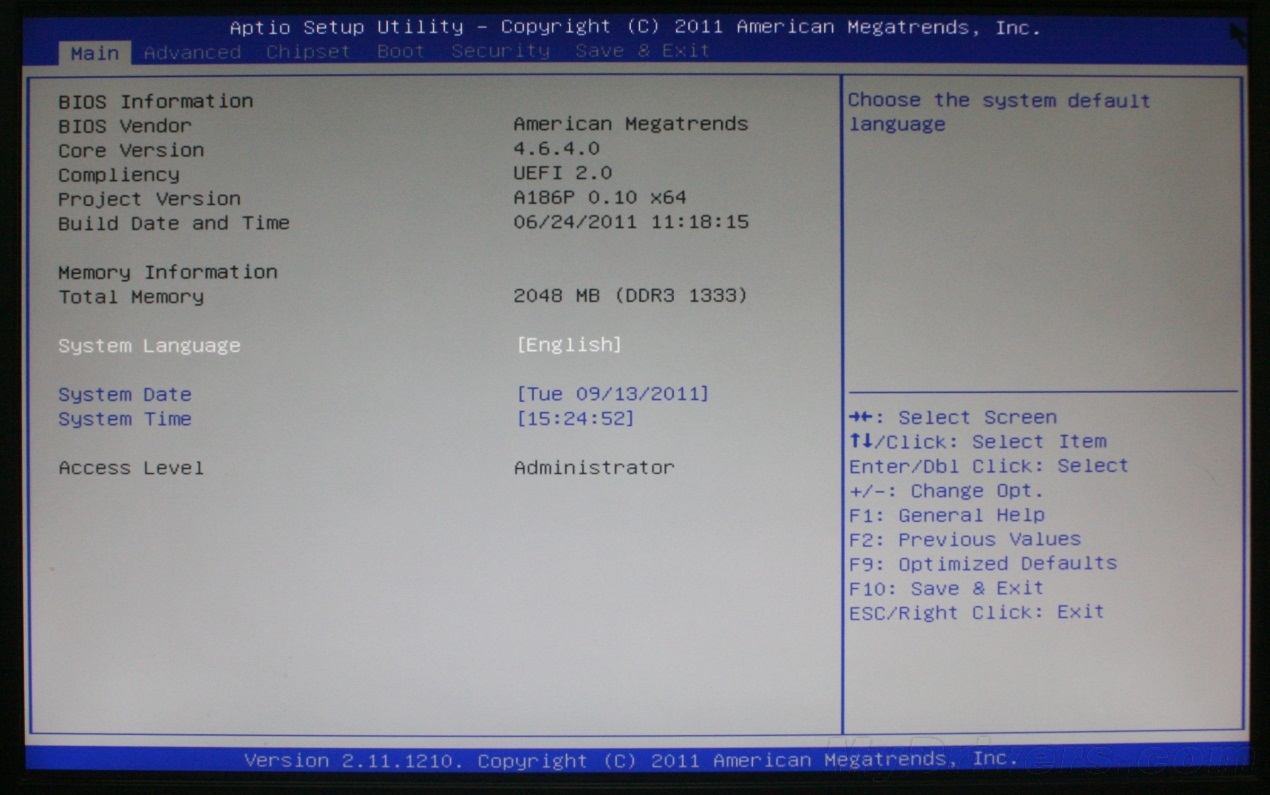

BIOS主界面，版本信息以及系统时间。

高级选项中的X-Setting即为超频选项

CPU超频选项

GPU超频选项

硬盘模式调节，如果想使用Smart Response混合硬盘技术，需选择RAID模式。

核显显存分配

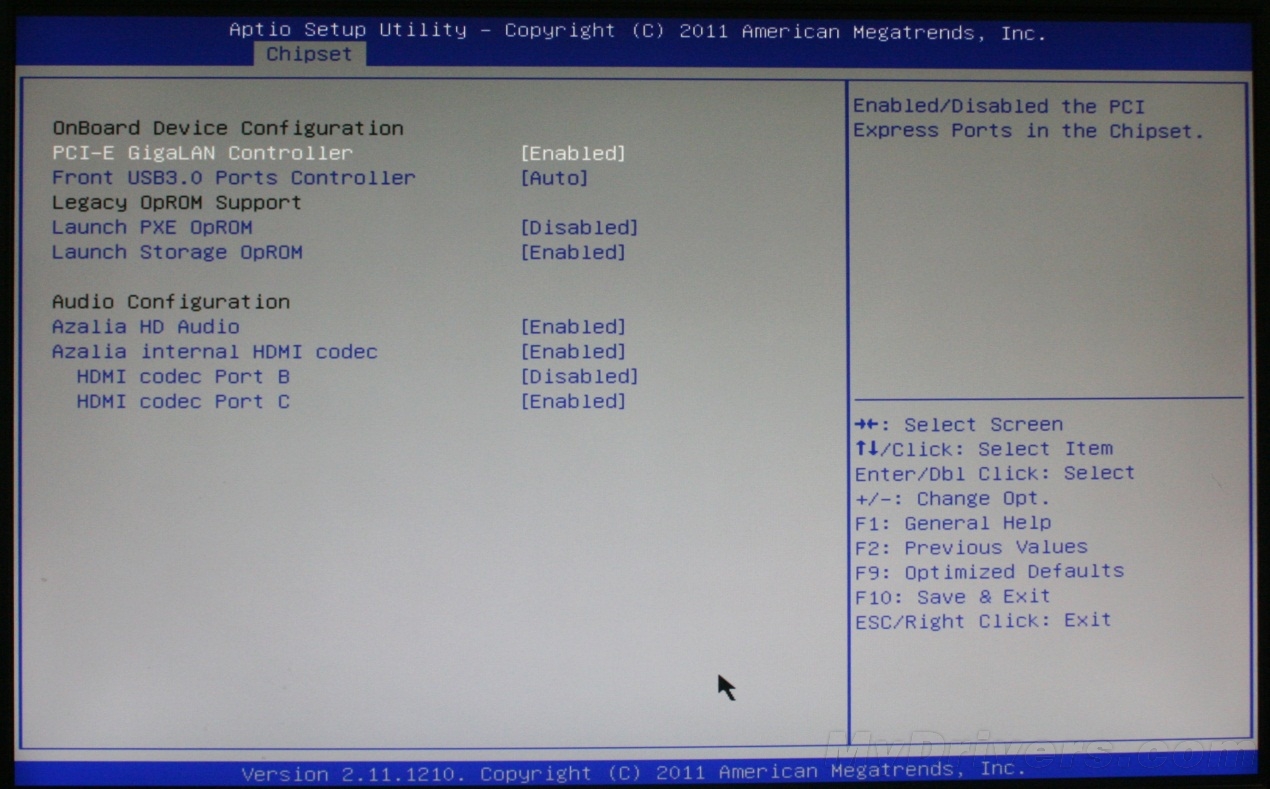

板载设备及音频设置

测试平台介绍及说明

具体测试平台如下：

由于手头没有Mini PCI-E接口的固态硬盘，所以只能使用传统的机械硬盘，无法体验Smart Response混合硬盘加速技术。待日后有时间，会进行补充测试。另外，由于这款主板需要使用笔记内存，我们选择了一条2GB DDR3内存配合测试。

处理器选择Core i3-2100，默认频率为3.1GHz，不支持Turbo Boost睿频加速技术。

处理器缓存信息

主板信息

内存信息

板载独显GeForce GT 430

理论及3D性能测试

PCMark 7：

熟悉PCMark 7的玩家应该知道，这款测试软件对硬盘速度的要求相对比较苛刻。由于本次测试并没有采用固态硬盘，所以硬盘速度影响了系统总分。不过2506的得分还算中规中矩，即便并没有发挥出Z68平台的实力。

AIDA64（内存带宽）：

虽然是笔记本内存，而且只有单通道，但整体表现比想象中还要好一些。其中读、写以及复制速度分别达到了9923MB/s、10104MB/s以及9017MB/s，当然相比桌面版DDR3内存的读写速度还有一定差距。

3DMark Vantage：

3D性能方面以板载的GeForce GT 430进行测试。可以看到，搭配Core i3 2100之后，3DMark Vantage得到了4381分，在分辨率和画质不是太高的情况下应付主流的3D游戏应该不成问题。

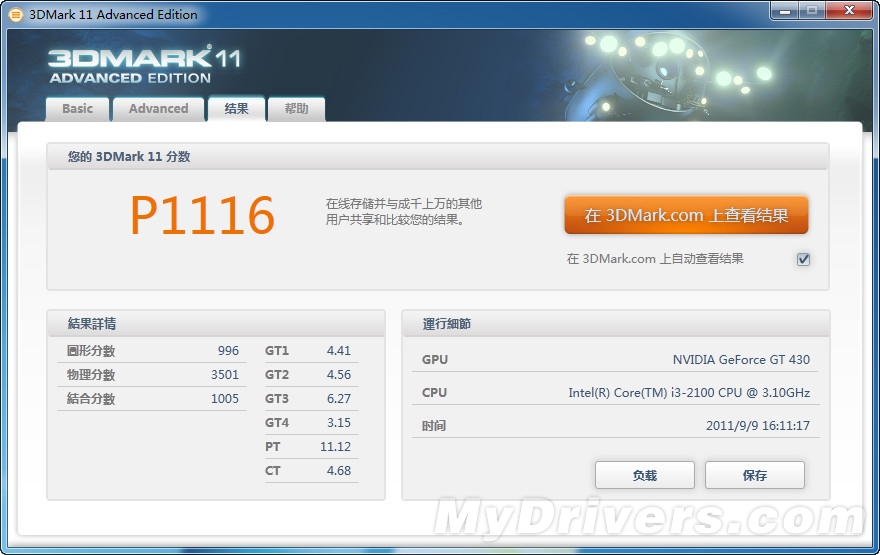

3DMark 11：

3DMark 11要求相对高一些，所以得分也只有1116分，算是GT 430的正常水平。

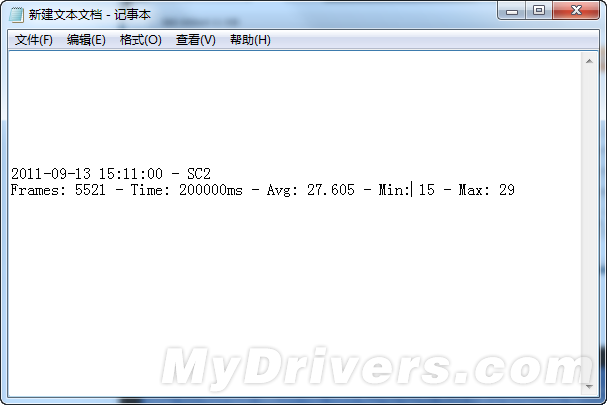

《星际争霸2》：

分辨率设定为1920x1200，高画质，索泰迷你Z68板载的GT 430平均帧数为27帧所有，基本可玩。但是对于一款RTS游戏来说，想要玩爽只能降低分辨率和画质了。

《Farcry 2》：

《Farcry 2》降低分辨率到1680x1050，高画质，关闭抗锯齿选项，平均帧数为34.7，基本能够流畅运行，不过个别场景还是出现了卡顿现象。

《Dirt 3》：

《Dirt3》采用1920x1200分辨率，中等画质，38.4帧的成绩对于赛车游戏来说也基本足够了。

温度、功耗测试及小结

显卡温度测试部分，选取显卡2D待机以及满载（Furmark极限拷机），利用微星Afterburner实时监控，待连续运行带显卡核心峰值温度稳定后，记录此时显卡核心的最高温度。（室温25℃左右，裸机状态）

2D待机状态，主板板载的GT 430核心温度为36℃。另外由于风扇供电接口直接连到主板上，所以这里的风扇转速检测并不准确。从感官上来讲，风扇转速比较平稳，基本听不到什么噪音。

进行Furmark烤机之后，温度一度蹿升到65℃，不过便稳定下来没有进一步提高。可见，即便跟Z68芯片同处“一个屋檐下”，也并没有影响散热。但是比较影响心情的就是此时风扇转速明显提高，噪音较大。

功耗测试方面，利用功耗仪直接测量整套平台的总功耗，其中包括CPU、主板、内存、硬盘、显卡、电源以及电路损耗所有在内的整机功耗（不包含显示器）。同样选择待机、Furmark拷机以及AIDA64压力测试三种状态，连续运行选取期间最大值，测试结果如下：

AIDA64压力测试

可以看到，这款索泰迷你Z68搭配Core i3 2100以及笔记本内存组建的平台待机功耗仅有43瓦，进行AIDA64压力测试为77瓦，Furmark烤机也仅有85W。所以，即便所以配件都处于满载状态，总体功耗也最多100瓦左右，对电源的要求相当宽松。

小结：

虽然索泰在迷你产品上一向颇有作为，但将独立显卡以及无线网卡集成到主板身上尚属首次，而且这还是一款ITX板型的Z68。除了值得称赞的工业设计之外，做工用料也让人眼前一亮，4相核心供电、数颗三洋钽电容等等大大保证了主板工作的稳定性。当然，特色功能永远是小板最吸引人的地方。这款索泰Z68 GT430 ITX-WiFi提供了mini PCI-E以及mSATA接口，方便用户接驳相关设备，同时还可以配合mini PCI-E（mSATA）接口的固态硬盘使用Smart Response混合硬盘技术对机械硬盘进行加速。

或许有些玩家会以为，既然是一款Z68主板为何没有进行超频测试。这里也说明一下，虽然主板BIOS超频功能有所欠缺，但按理说进行简单的超频还是不成问题的。但让人不解的是，使用Core i3-2100频率提升十分有限，最多只能提升到3.3GHz左右，再高就出现了无法进入系统的状态。具体原因尚不能给出，但有一点可以肯定，超频是小板无法避免的短板。

但是，瑕不掩瑜。相信真正喜欢小板型的玩家更加看重是主板的所占空间以及特色功能，而这一切索泰Z68 GT430 ITX-WiFi都能满足。目前，这款主板尚未正式上市，不过根据国外媒体的报价来看，国内的价格应该在1500元左右。
