【散热也要有追求】

越来越高的性价比，天生的便携性，漂亮时尚的外观……在诸多因素的作用下，笔记本电脑开始取代台式机成为大多数电脑用户的第一选择。

为了最大程度地保留轻便易携的特点，笔记本电脑一般都做得比较轻薄，相对于台式机来说，其重量和体积都要小得多。虽说在硬件上笔记本电脑大多都采用了低功耗产品，并且使用了风扇散热、鳍片散热等多种散热方法相结合的方式进行散热，但是由于其内部组件的高度集中化和自身内部空间过于狭小等原因，笔记本散热还是存在很大的问题。

鉴于此，大多数的笔记本用户都为自己的爱本选择了一款散热垫。笔记本散热垫的散热原理主要有两种：1.单纯通过导热方式实现散热功能，即将塑料或金属制成的散热垫放在笔记本底部，抬高笔记本以促进空气流通和热辐射，可以达到散热效果。2.在散热底座上面再安装若干个散热风扇加速空气的流动，以此来提高散热性能，通常也叫做风冷散热，这种风冷散热方式又包括吸风和吹风两种。

早些年大家选择笔记本散热垫的时候，也许只是要求它有一定的散热效果，能有效降低笔记本内部温度，消除因发热量过大带来的隐患就行了，但随着对笔记本散热垫的关注和了解，人们逐渐懂得从散热垫的设计、做工和用料等更多的细节方面对产品作出考量，相应地，厂商也会在产品的研发方面有所侧重，争取做出让用户满意的产品，我们今天评测的主角正是这样一款产品——来自九州风神的N600玄冰轮笔记本散热垫。

九州风神作为国内知名散热器厂商之一，一直致力于为玩家提供高效的散热解决方案，那么，这款N600玄冰轮将会带给大家怎样的惊喜呢？一起往下看。

【N600玄冰轮赏析】

为心爱的本本选择散热装备可不能马虎，想必在选购本本的时候，大家已经是思忖再三了，所以挑选散热垫的时候，咱们一定要选择一款“配得上”咱们爱本的。至于称不称心，如不如意，外观自然是必须考虑的，下面就来看看这款N600玄冰轮的外观赏析。

散热垫正面-1

散热垫正面-2

N600这款散热垫最大支持17英寸的笔记本，所以自身尺寸较大，为395×283×63mm，而在拥有这么庞大身躯的同时，这款散热垫的重量却控制得非常好，仅为616g。散热垫通体呈黑色，上面板采用了金属超大战斧式冲孔网设计，再加上棱角分明的底座边框，整体显得十分有型。由于金属冲孔网的孔隙非常多，从正面看去便会对散热垫的内部情况略知一二，同时大面积的冲孔有利于加强空气的流通，提升散热垫的散热性能。

散热垫底部-1

散热垫底部-2

和正面一样，N600底部同样有棱有角，显得苍劲有力，搭配上风扇位底部的大面积通风孔，让人不得不对它的散热性能充满期待。在凸起的风扇位下方的凹陷部位是收纳于散热垫底部的USB接头。

散热垫侧面

这款散热垫采用了人体工程学设计，当放在水平桌面上时，散热垫呈一定角度的倾斜，以便为笔记本的操作者提供最舒适的使用感受。不得不提的是，当从侧面望去的时候，玄冰轮那刚劲的线条尤其是冲孔网上凸起的超大战斧纹理充满力感，显得霸气十足。

至此，关于N600玄冰轮的外观赏析要告一段落了，下面来看看这款散热垫的局部赏析与拆解图。

借一还一的USB接口

隐藏在散热垫底部的USB接口采用了借一还一的设计方式。不同于其他散热垫上常见的双USB并列的布局形式，在玄冰轮的USB连接线的末端，一个公口USB接口和一个母口USB接口位于同一个接头上，这样不仅减少了对笔记本上“先天不足”的USB接口的占用，还避免了在使用USB设备时，用户需要到笔记本下方散热垫上摸索USB接口的麻烦。

防滑垫脚

N600与桌面接触的四个点均有橡胶材质的防滑垫脚覆盖，这样以来可以保证笔记本在使用过程中的稳定性。

散热垫的金属网面板是可以取下来的，虽然N600采用了无螺丝的设计方式，不过这面板卡得也太紧了，很难取下来，笔者可是费了九牛二虎之力……看看这个拆卸下来的上面板，一下子就能联想到它良好的通风性。

去掉面板的N600

N600玄冰轮的内部构造十分简单，一个硕大的风扇占去了散热垫凹陷底部的大半空间。风扇四周有四根塑料支柱，防止上面板塌陷时风扇与金属冲网发生直接摩擦。

风扇特写

这个直径达到200mm的大风扇便是咱们散热垫主动散热的生力军，单单是看一眼便会产生一种相当震撼的感觉。风扇具体尺寸为200X200X20mm，使用了Sleeve Bearing（含油轴承），这种轴承价格较为低廉，能够有效地降低制造成本。散热风扇的转速被设定在了700RPM，风扇的最大风量达到73.42CFM ，而最大噪音被控制在了22dB(A)，在实际使用中风扇噪音控制得不错，平常使用基本感觉不到什么噪音，只有将耳朵贴近散热垫时才能听到轻微的风扇运转的嗡嗡声。总体来说，这款散热垫的风扇性能强劲，噪音控制良好，但是令不少用户感到遗憾的是这个散热垫并没有配备风扇开关，也不能调节风扇的转速。

【N600玄冰轮实测】

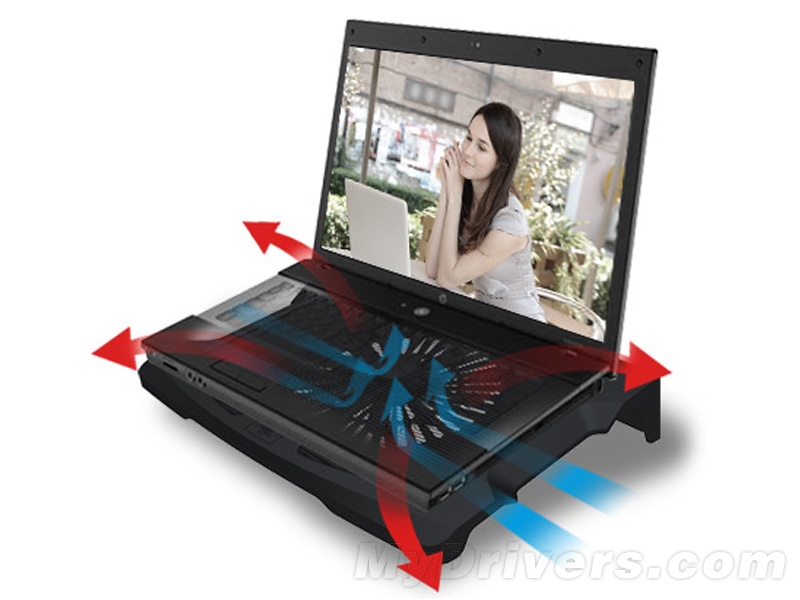

以上是官方给出的N600玄冰轮散热风道示意图，可以看到这款散热器采用了下部进风，向上吹风的风道设计，使风扇从散热垫底部获取的凉风源源不断地吹向笔记本底部，以达到散热目的。不过理论终究是理论，要看一款笔记本散热垫的散热性能到底如何，自然是亲自用笔记本来检验一下才最靠谱儿。由于测试时间较为紧促，笔者手头上只拿到了一款同事自带的海尔笔记本，所以暂用这一款笔记本来进行相关试验。


散热垫大战笔记本

这是一款14英寸的笔记本，具体型号为T68D，CPU为赛扬双核T3100(默认频率), 1GB容量的DDR2 800内存，集成显卡（NVIDIA GeForce 9100M G）。虽说上次同事在看到笔者的《轻薄当如此 酷冷至尊I300散热垫试用》一文后对笔记本内部灰尘进行了清理，不过说实话，空载温度依然挺高的，不信请往下看。

测试室温约为26℃。测试方法沿用了前几次测试散热垫散热性能的方法——在没有散热垫辅助的情况下先记录下笔记本开机，系统稳定后后各组件的温度；然后用aida64进行烤机，待温度稳定后记录下无散热垫的情况下笔记本各组件的温度；最后，在aida64烤机过程中使用N600玄冰轮散热垫为笔记本进行散热，待笔记本温度稳定后再次记录下各组件的温度。

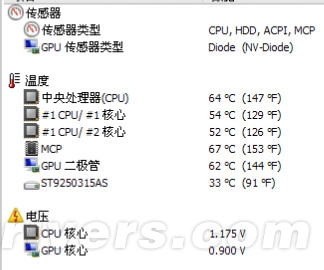

空载温度

当年这个笔记本的CPU曾经空载就达到70+的温度，如今看看这CPU虽然空载也有64℃，不过相比之下已经算是很“凉爽”了。

满载温度

高负载的情况下，T68D这款笔记本的温度急剧飙升，CPU温度的增幅更是达到了18℃。下面该咱们的N600散热垫出场了。

满载温度（加散热垫）

使用散热垫后，在满载的情况下，笔记本各主要部件的温度均有下降。

为了让大家更清楚地了解N600这款散热垫的散热效果，下面笔者把测试得到的各组温度数据以柱形图的方式展示出来供大家查看。

三种测试方案下各组件温度对比

从测试结果的柱形图中我们看到使用九州风神N600玄冰轮这款散热垫后笔记本的CPU、MCP（南桥）、以及显卡的核心温度均有下降，降幅约为2-3℃。

【评测总结】

通过以上的一系列的散热垫赏析和拆解探秘以及温度测试，相信大家对这款散热垫已经有了一定的了解了。尽管在实际测试过程中N600玄冰轮所能给笔记本带来的降温幅度并不是特别大，但对于大多数散热垫来说这已经是让人比较满意的结果了，毕竟热量的累积是导致温度的增加的最主要原因，而这款散热垫很好地消除了令笔记本内部的热量持续累积的因素。

下面一起来看看我们评测室对这款笔记本散热垫所做的优缺点总结：

优点：

—N600散热垫在外观上使用了超大战斧式金属冲孔网设计和刚毅有力的底座边框线条设计，给人带来时尚酷炫的视觉感受。

—该散热垫拥有一个直径达200mm的超大风量静音风扇，转速被固定在700RPM，可以提供73.42CFM的风量，而最大噪音仅为22dB(A)，可以说这个风扇将静音和散热效果结合得非常好，较为平衡。同时大风扇加上大面积的金属冲孔网，确保了冷气流可以照顾到整个笔记本底部，加强散热垫的散热效果。

缺点：

—大散热风扇固然是一个优点，但是没有配备独立的电源开关且不支持调速功能，不得不说这令人感到非常遗憾。

九州风神N600玄冰轮这款笔记本散热垫并没有太多让人惊叹的表现，但是对全尺寸笔记本的支持再加上其不错的散热性能，结合其99元的网络报价（实际购买时价格应该会更低一些），很适合有一定散热需求的笔记本用户进行选购来为自己的爱本消消暑。

在文章最后为大家附上九州风神N600玄冰轮这款散热垫的相关参数。

九州风神N600玄冰轮规格表
型号	九州风神N600玄冰轮
散热器类型	笔记本散热器
散热方式	风冷散热
产品尺寸	395×283×63mm
产品重量	616g
功率	1.25W
适用尺寸	17英寸以下
风扇尺寸	200×200×20mm
轴承类型	含油轴承（Sleeve Bearing）
转速	700±10% RPM
最大风量	73.42CFM
噪音	22 dB(A)
