日前，迪兰恒进发布了业内第一款采用单卡双芯设计的Radeon HD 6870 X2，为高端玩家带来了新的选择。TechPowerUp.com网站近日就拿到了这款卡，下边就一起来欣赏一下，然后看看它在性能、功耗、温度、超频等方面具体表现如何。

迪兰恒进6870 X2在单块PCB上集成了两颗Barts XT GPU核心，拥有2240个流处理器、112个纹理单元，不过内部互连交火芯片并没有使用AMD公版双芯卡上常见的PLX桥接控制器，而是改用Lucid Hydra引擎。

该卡核心频率900MHz，浮点性能4.03TFlops，同时辅以2GB GDDR5显存，等效频率4200MHz，输出接口提供了双链接DVI-I、单链接DVI-D、HDMI、两个mini DisplayPort，散热器也采用了直接接触、六热管、双风扇等设计，双八针辅助供电。

迪兰恒进6870 X2售价将在520美元左右，是单芯Radeon HD 6870的两倍多，比GeForce GTX 580还要略贵一点。

实物图赏：

包装盒正面：代表双芯的X2字样硕大无朋

包装盒背面：突出了散热等技术

显卡和附件合影：附送了miniDP-HDMI转接线

显卡正面

显卡背面

需占据两个插槽位

丰富的输出接口

CrossFire桥接金手指：可以双卡并联组建四路交火系统

PCB正面(点击查看超大图)

PCB背面(点击查看超大图)

散热器

DirectTouch直接接触技术让每三条纯铜热管直接为一颗GPU核心带走热量

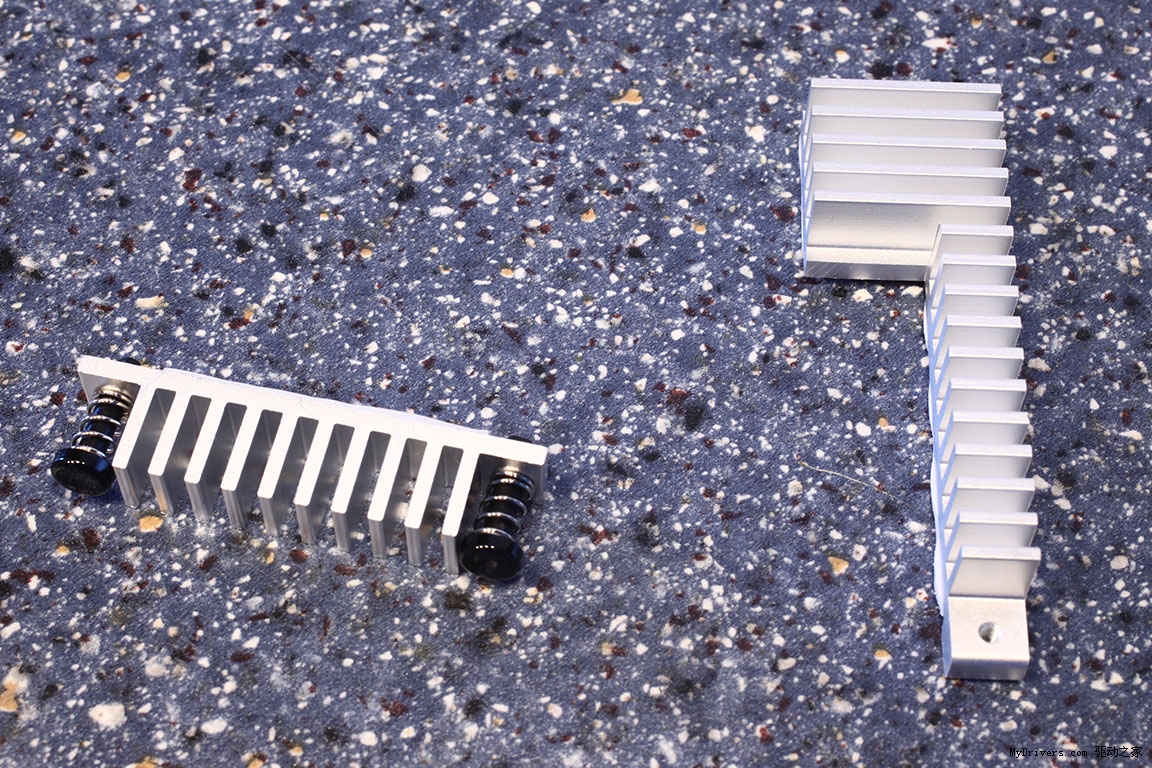

供电电路辅助散热片

散热片底部

两个八针辅助供电接口

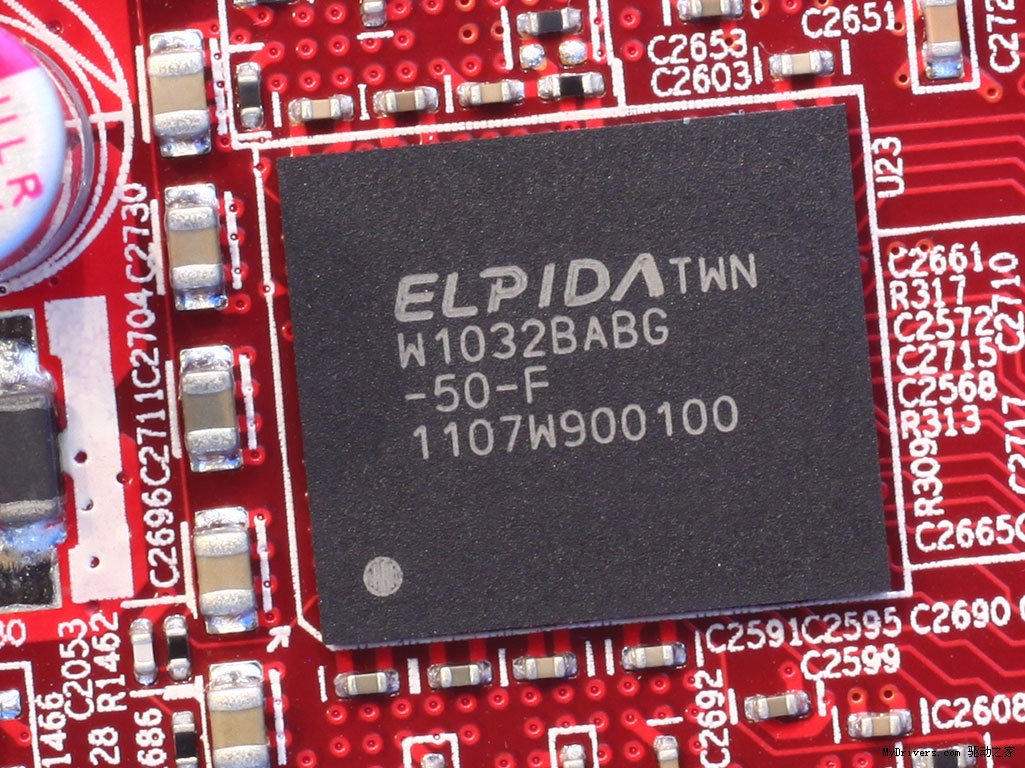

正反各八颗GDDR5显存颗粒来自尔必达，编号W1032BABG-50-F，单颗容量128MB，等效频率最高5000MHz。

Lucid LT22102控制器：除了常规的PCI-E桥接功能外还能提供在安装Hydra驱动程序之后提供非对称异构多GPU负载均衡。

CHIL8214电压控制器之一

CHIL8214电压控制器之二

Barts XT核心之一

Barts XT核心之二

性能测试：

TechPoewrUp.com的测试项目和显卡一向非常多，我们还是不具体一一细看了，只来看最后的汇总情况。

可以看出，双芯6870 X2相比于单芯6870在频率相同的情况下平均提升了56％的性能，基本可以接受，已经能够持平上代双芯Radeon HD 5970，并超过NVIDIA旗舰级单芯卡GeForce GTX 580。同时分辨率越高，对显卡要求就越高，双芯效率也随之提高，比如1024×768辨率下只有30％，2560×1600下就达到了75％。

功耗测试：

通过PCI-E插槽和辅助供电接口测量，因此是单纯的显卡功耗，不是系统功耗。

Windows 7系统桌面空闲：41W的功耗是单芯6870的大约1.4倍，也要比同样双芯的原厂Radeon HD 6990/5970高一些，但仍低于GeForce GTX 590/580。

双屏待机：63W只比单芯6870高一半，同时只相当于GeForce GTX 460/560 Ti的水平，高于5970但低于6990、590。

蓝光高清播放：73W，仍比单芯6870高一半，只略低于GeForce GTX 480，比其它双芯卡都高一些。

《Crysis 2》游戏平均：217W，比单芯6870高出80％，基本相当于GeForce GTX 580。

《Crysis 2》游戏峰值：245W，比单芯6870高出90％。

FurMark拷机：最残酷的考验下达到了353W，单芯的2.1倍，略高于受保护的GeForce GTX 590，但低于GeForce GTX 480。

噪音测试：





：38dBA明显高出一筹，比已经很吵的6990还高了4dBA。

满载噪音：43dBA这次倒不是很突出，远远低于其它高端和双芯卡。

超频测试：

最高稳定频率为核心960MHz、显存5200MHz，分别比默认频率提升了7％、24％。

超频后的游戏速度加快了7％左右，与核心频率成正比。

核心温度都只增加了2℃，很不错。

最后是核心电压与频率、温度、功耗的比例曲线图。很明显，加压能使得频率继续稳步提升，1.35V下可以突破1GHz大关，不过此时核心温度已经超过95℃，系统功耗也超过了600W。

另外注意，不超过1.3V的话加压超频效果很显著，但是之后频率提升不大，温度和功耗却会急剧上升，得不偿失。

两颗核心的默认最大频率为1.21-1.22V，待机、多屏显示、蓝光播放等状态下降至0.95-0.96V。
