【机箱局部赏析】

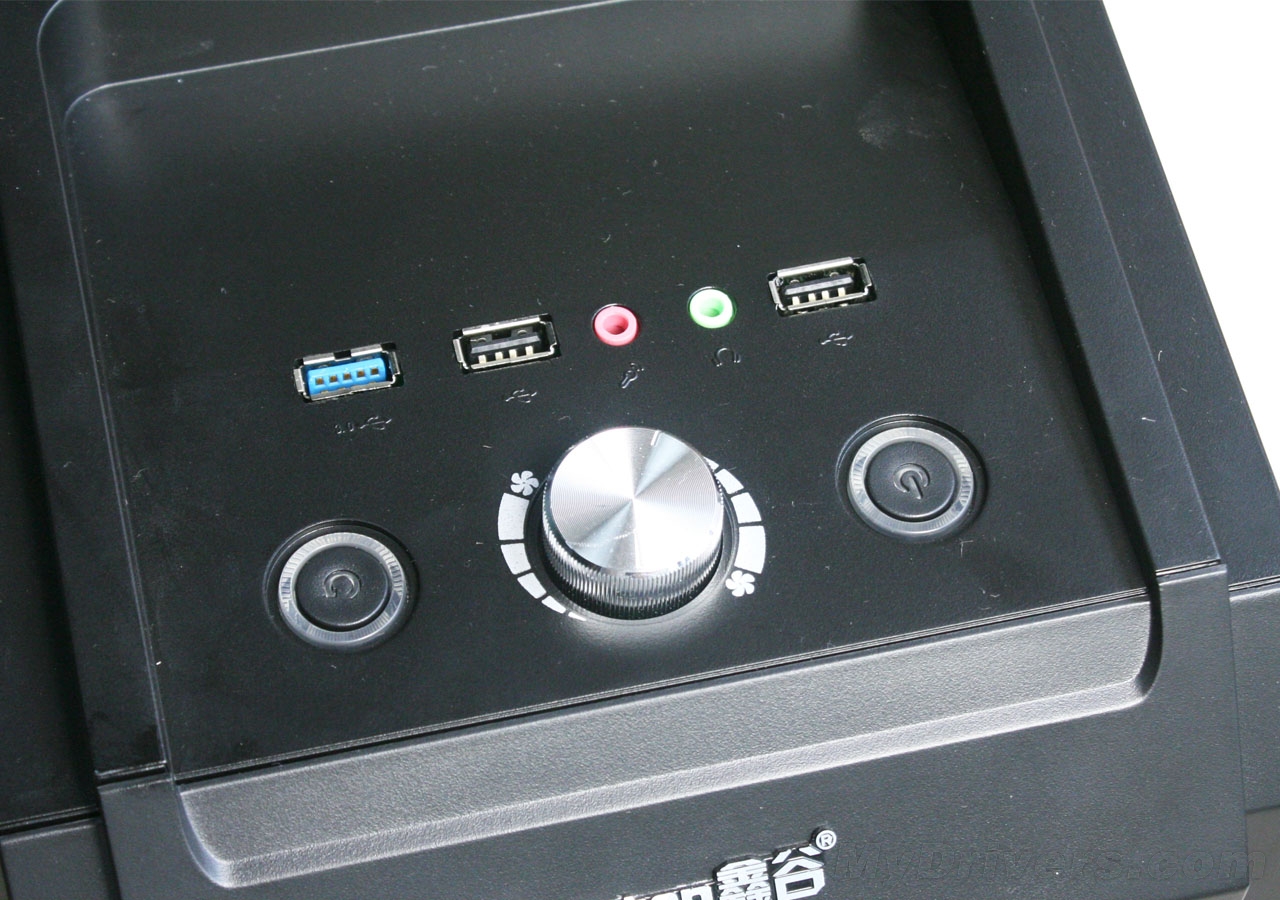

面板接口

一眼便看到了蓝色的USB3.0接口，鑫谷很好地响应了群众的呼声。音频输入输出口将两个USB2.0口分开，避免了大体积USB设备间相互干扰。复位键和开关键分列在大大的风扇调节按钮左右两侧。

机箱按钮位于侧上部位，方便了机箱放在桌子下方的用户。接口后边是一个小凹槽，平时用户可以将移动硬盘或者U盘，内存卡等小东西放在里边。

作为一款机箱接口朝上的机箱，却没有配备接口的防尘挡板，厂家在这方面做得还是不够完善。

翼片

翼片向上隆起，各个翼片之间是散热缝隙。

顶盖内部

从顶盖内侧可以看到顶盖下方内部空间很大。

拿掉顶盖

拿掉顶盖顶部的真实面目便呈现在眼前。机箱顶部前半部分的一拖四风扇调节按钮左右两边分别是两个红色小灯和两个LED灯，位于复位键和开关键下方，机箱后半部分是两个风扇位。

风扇位特写

为了不让顶部加装的风扇影响大型散热器的安装，机箱顶部的散热风扇采用了安装在机箱外部的设计，这也是为什么顶盖内部设计的空间较大的原因。

面板光驱位

防尘板可摘掉

机箱提供了四个光驱位，每个光驱位都有防尘挡板，用手指将防尘挡板向里按就能取下。

硬盘位散热孔

机箱前面板下部是大面积散热冲孔网，为硬盘提供散热。

防尘滤网

前面板可摘下，内部具有防尘滤网，能够避免灰尘侵入。

拿掉前面板

取下前面板后，可以从前侧很清楚地看到内部构造。和雷诺塔G2不同，G3的机箱线材位于机箱主体上。除去光驱位和硬盘位的开孔，中间还有一个用于加装12cm直径风扇的圆孔。

机箱背部上方

右侧从上到下依次为两个水冷口，后置散热风扇，左侧是主板接口开孔。

PCI扩展槽和散热孔

左侧为八个PCI扩展槽，右侧散热孔为显卡散热提供了保障。

从内部看PCI扩展槽

PCI扩展槽挡板全部采用手拧螺丝固定，方便拆卸，八个扩展槽位也为组建多显卡平台提供了可能，最多支持4路显卡的SLI。

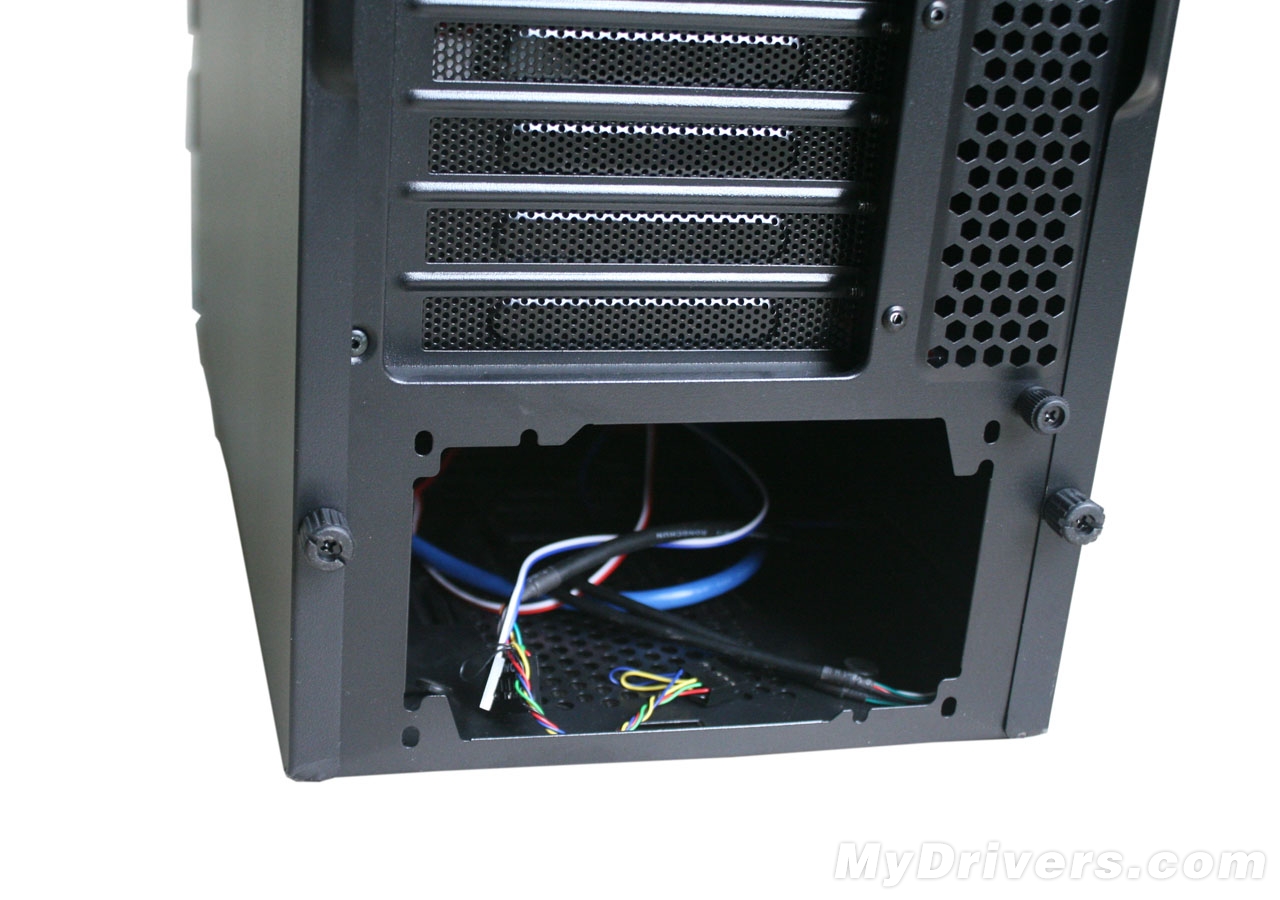

电源位下置

依旧采用了电源下置的设计，下置电源和背部走线无疑是最佳拍档，如果采用了负压风道，那机箱就会面临严重的灰尘问题，所以电源下部的散热孔也加装了可拆卸防尘网。

底部防尘网可拉动，方便了清理灰尘。

左右两侧机箱挡板

左侧挡板内部中间是散热孔，有防尘网覆盖，右侧挡板内部和外部一样简单，没有任何装饰。

取下左侧挡板

摘去侧板可以看到机箱内部采取了全黑化处理，九个硬盘和光驱位免工具卡扣颇为显眼。比起常见的机箱多了显卡支架和导流板。

拿掉导流板和显卡支架

拿掉导流板和显卡支架之后，机箱内部空间显得很宽敞，可以看到右侧背板上有很多背部走线开孔。

九个免工具卡扣和众多的EMI弹片

EMI弹片数量众多，每个弹片上面有触点，保证机箱主体和侧面盖板的“亲密接触”，增强机箱的封闭性，提高阻截辐射的能力。

取下卡扣

光驱硬盘位

机箱提供了四个5.25英寸的光驱位。对于硬盘的安装来说，有的用户更喜欢雷诺塔前两作机箱的侧装式硬盘架，因为装取硬盘更加方便，但是为了保证散热效率及腾出空间给长显卡，雷诺塔G3采用了抽取式的硬盘笼安装方式。

抛弃了简便的侧拉式硬盘安装方式，可能有人会感觉不方便，但是实际测试中，只需要将前面板摘下，硬盘笼便可从前面板中抽出，并不比侧拉式的硬盘安装方式来得复杂。

硬盘笼全貌

摘下前面板，取出硬盘笼后可以看到外观看硬盘笼就是一个方形的盒子，前端固定了一个散热风扇。

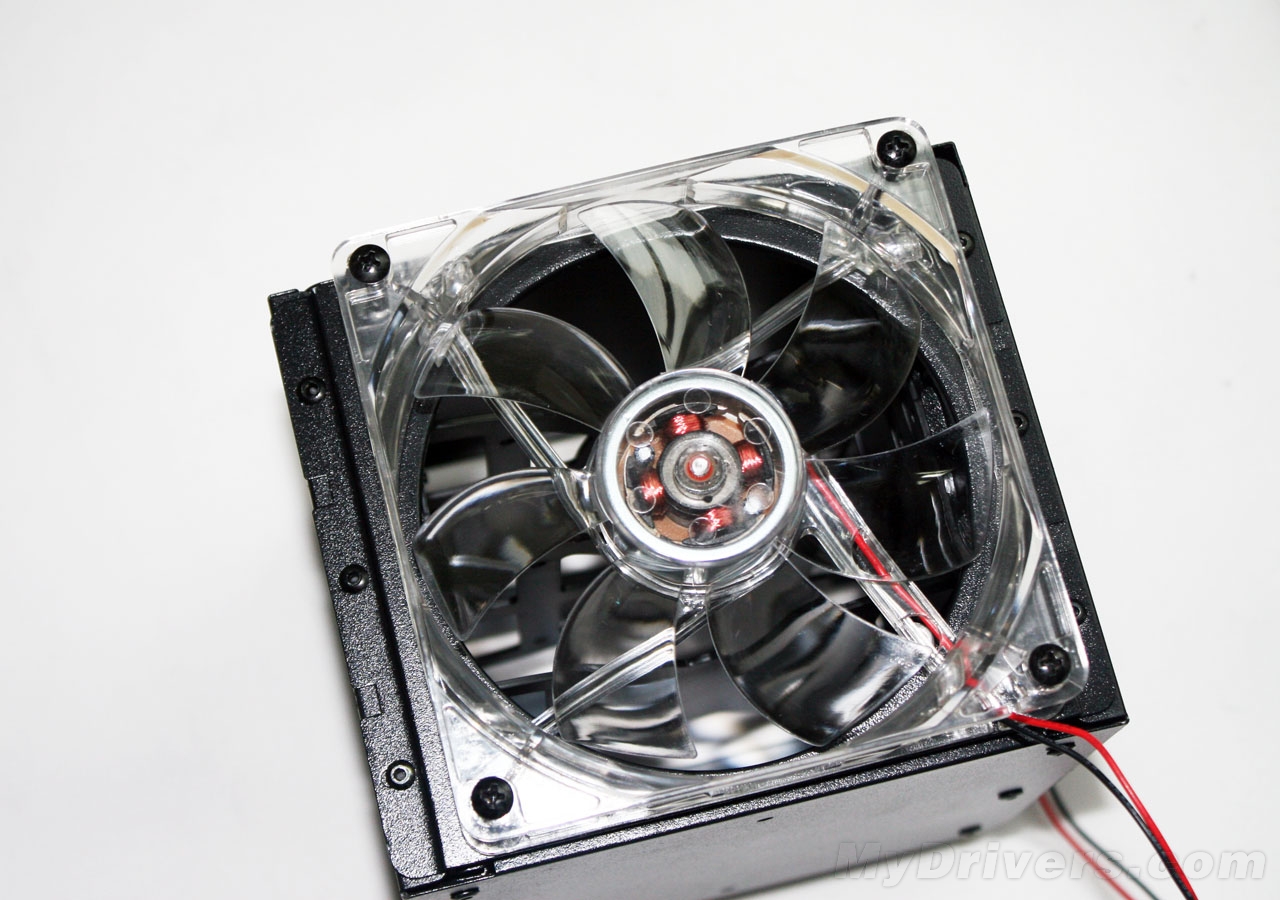

风扇特写

硬盘托架

硬盘笼一共支持四个2.5/3.5寸硬盘的安装，里边有四个抽取式的托架。

托架抽取出来

硬盘托架特写

托架内侧有金属突起，安装硬盘的时候可将硬盘牢牢固定。

导流板

导流板位于电源位上方，可以将机箱内部上方的热量从机箱后边导出。为了节省机箱内部空间所以导流板位置相对靠下，上方提示安装电源之前要先拆下导流板以防干扰。导流板上也有两个走线孔。

显卡支架的手拧螺丝

托盘细节

显卡支架构造非常简单，可以手动调节托盘高度。众所周知，许多玩家的超长PCB显卡在长期使用后由于尾部有供电系统，尾部PCB会逐渐塌陷，更有玩家再更换大型热管散热器之后，进一步增加了PCB的负担，使用支架避免显卡重量集中在PCI插槽部分可以避免PCB板变形。

线材接口1

线材接口2

机箱线材的接口和其他机箱线材接口类似。USB3.0接口不是采用了主板直插方式，而是提供了一个公头的USB接口，插到机箱后边主板的US3.0接口上，不用担心可以一拖多的主板USB3.0接口被一个前置接口单独占用了，使用PCI-E转USB3.0扩展卡的朋友也不需要另外购买延长线了。

机箱背板

机箱背板上保留了雷诺塔G2上面经典的十个走线口的设计，CPU散热器背部采用了大开孔，开孔下部是又一处散热孔。

走线孔装有可拿掉的胶垫，胶垫挡在走线孔上，在走线的时候线材就不会显得凌乱，而且避免了线材与金属背板的摩擦。

随机附送了一个印着鑫谷英文Logo的黑色小袋子，看看里边有什么吧！

原来是一把刷灰尘的小刷子和装机需要用到的理线器和螺丝。

机箱的说明手册。客观的讲，很少见到有机箱厂商会给机箱这么用心地配这么一张说明手册，手册实物大概有一份普通报纸那么大介绍的机箱参数也很详细。
