大家都知道，AMD早于09年9月份就率先发布支持DX11的HD5000系列显卡。从那时开始直到今年3月底，NVIDIA一直都没什么动静，任由AMD抢占DX11风头。而3月27日NVIDIA推出的GTX400系列，以对DX11的完美支持和超强性能，重新对显卡市场进行了洗牌。

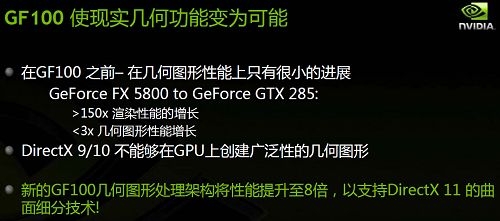

NVIDIA宣称，之所以延迟半年发布基于GF100核心的GTX400系列显卡，是因为NV发现了GPU的新瓶颈：从NV30到GT200，GPU的渲染能力提升150余倍，但几何性能却增长3倍都不到。DX10及以前，游戏中的几何图形转换大多交给CPU来计算。但在以Tessellation（曲面细分）为最大特色的DX11时代，以前架构的GPU的几何图形处理能力不再满足DX11的需求，若继续沿用以前的架构，将成为显卡在DX11中的瓶颈。

Tessellation（曲面细分）最开始由AMD提出并发扬，相信AMD应该知道该技术在DX10架构GPU中的劣势所在。兴许AMD在DX10.1抢先发布中尝到了甜头，仍想在DX11中故技重施，可AMD却没足够意识到DX11强加于DX10架构的GPU上所带来的束缚。

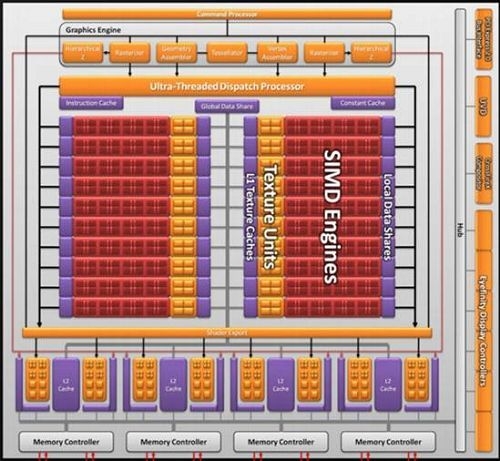

RV870架构图

AMD的HD5000系列显卡的RV870核心只是沿用R600架构，只是在上代GPU的基础上加入新的ShaderModel指令集而已，对GPU图形架构的改进十分有限甚至原封未动。

而NVIDIA没有那样以新瓶装旧酒的方式加入对DX11的支持，而是将整个GPU架构推倒重来，完全针对Tessellation技术而优化设计，推出拥有最强DX11性能的GF100核心。GF100核心采用全新的CUDA架构，具备四颗可扩展的图形处理集群（GPC），16个流式多处理器（SM）和6个存储控制器。

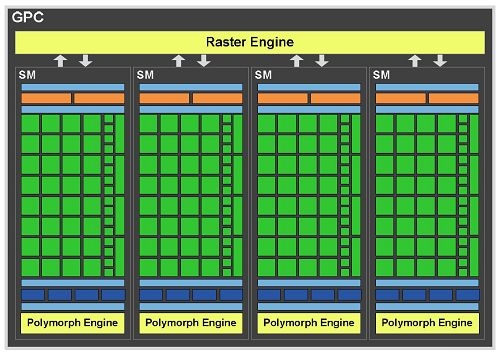

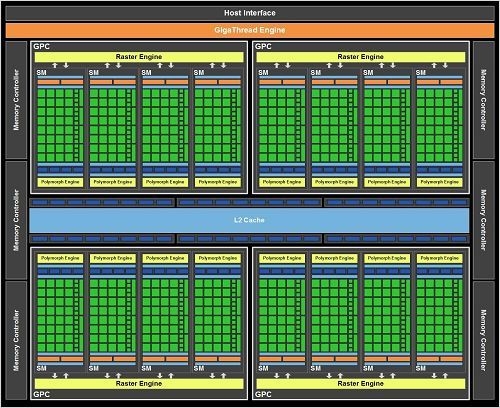

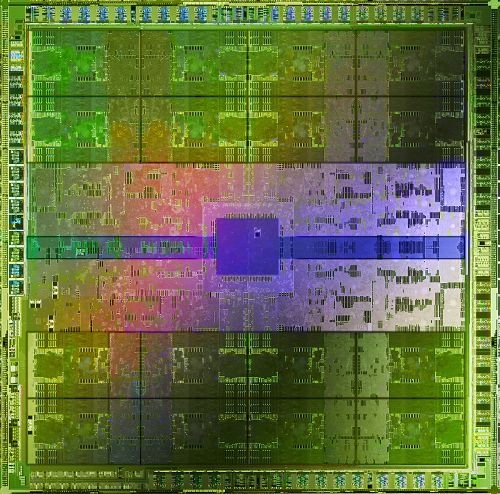

GF100架构图

而GF100核心共拥有512个CUDA核心，其中每32个CUDA核心组成一个SM（流式多处理器），每个SM都是一个高度并行的多处理器，它们在任何时候都能够支持多达48个Warp。每个CUDA核心都是统一的处理器核心，能够执行项点、像素、几何学以及计算内核。是一款推倒以前老架构，重新针对DX11设计的全新核心。

事实上，NV在原有GT200架构上添加DX11指令代码并非难事，只是真正考虑到显卡在DX11下的实际游戏性能，而花费了大量时间、精力、财力重新设计GF100核心。

那么基于DX11架构的GF100核心显卡和沿用RV870旧架构的HD5000显卡在DX11性能上到底相差多少，我们通过NV在大陆老牌AIC翔升推出的公版金刚GTX470和AMD的公版HD5870在微软发布的DirectX11 SDK进行测试，以验证GF100和RV870的差距。

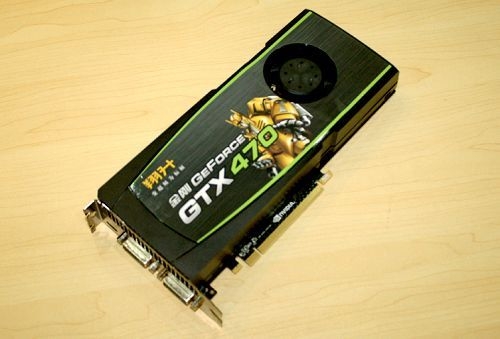

金刚GTX470

测试平台：
CPU: Intel Core i7
内存：6GB
主板：ASUS P6T Deluxe
显卡：翔升金刚GTX470 1280M D5/ HD5870
硬盘：640GB
显示器：30英寸LCD

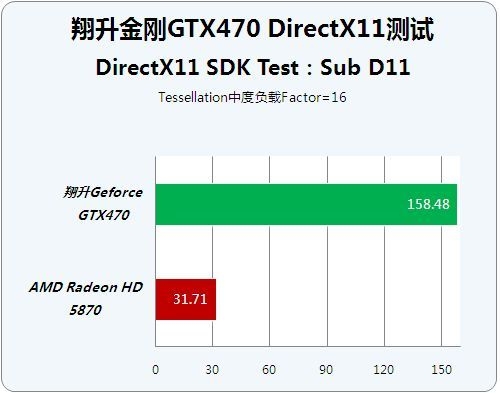

DirectX11 SDK测试结果

通过微软的第三方权威DX11 SDK测试可知，Tessellation技术虽然是由AMD原创，但采用GF100核心的翔升金刚GTX470轻易超过HD5870近130。不可否认，HD5870拥有不俗的DX10性能，但它在DX11性能测试中被HD5850的对手——GTX470秒杀掉，这着实令人难以接受。这也可预见，在未来加入更多DX11特效的游戏中，GTX480/470的优势将会更加明显。AMD在DX10.1上增加马甲的HD5000系列显卡，DX11性能确实令人失望。
