经过多次曝光后，技嘉前不久正式发布了同时支持USB 3.0和SATA 6Gbps的新款主板，而且一口气就推出了七款型号，速度和规模都远胜其他主板厂商。这七款主板均基于Intel P55芯片组并属于超耐久三代系列产品，ATX标准大板，从规格参数上讲都是已有产品的升级版，除了增加USB 3.0/SATA 6Gbps之外基本没有变化，而型号命名上统一增加字母A以方便识别，均为“GA-P55A-UDx”的形式。

 技嘉P55A全系列七款主板带来最新的技嘉内建“333” 硬件加速设计，这些技术包含USB 3.0、Serial-ATA Revision 3.0 (6Gbps) 及3倍力USB电源供应设计。

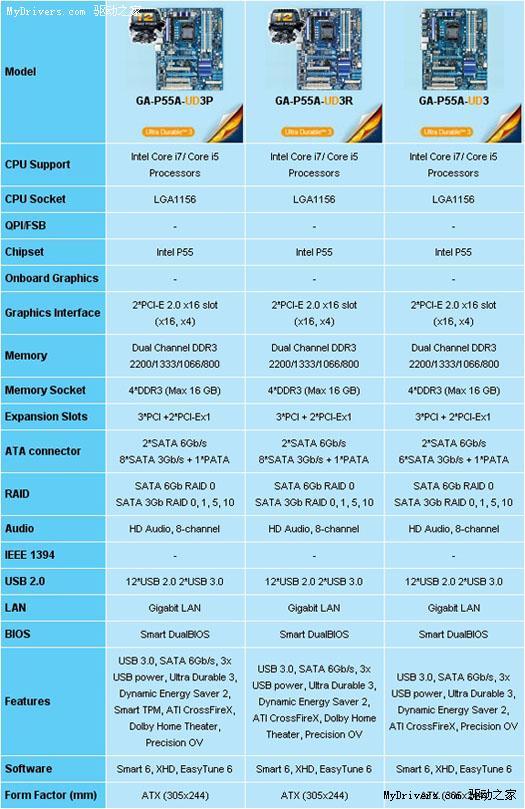

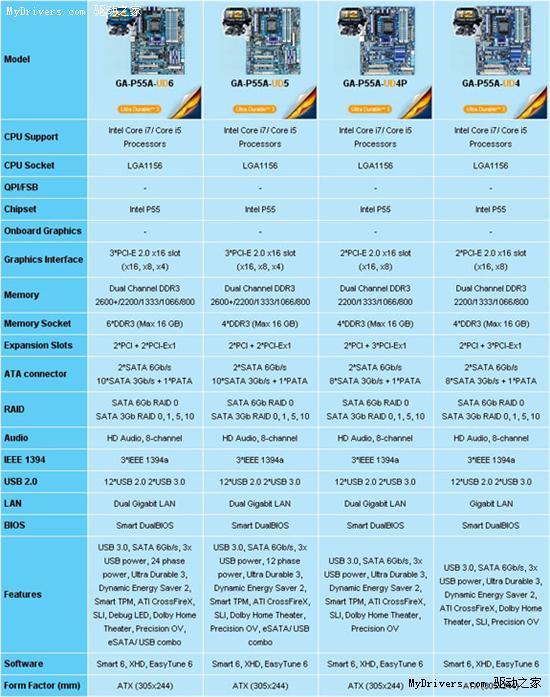

规格总表：

  今天我们要为大家介绍的就是技嘉P55A系列主板中的顶级型号GA-P55A-UD6，作为一款旗舰级产品他到底能给玩家带来怎样的体验呢？下面就让我们一起来看一下。　　

[产品赏析1]

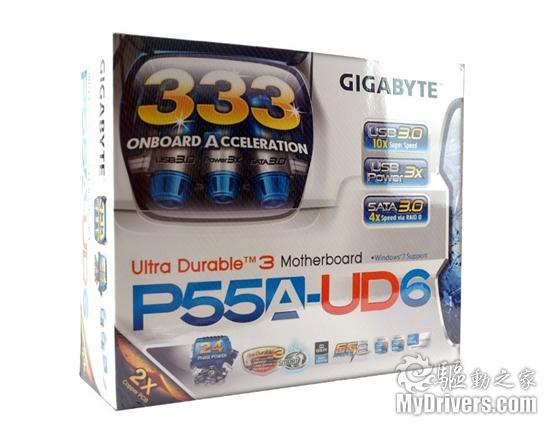

GA-P55A-UD6包装

GA-P55A-UD6包装

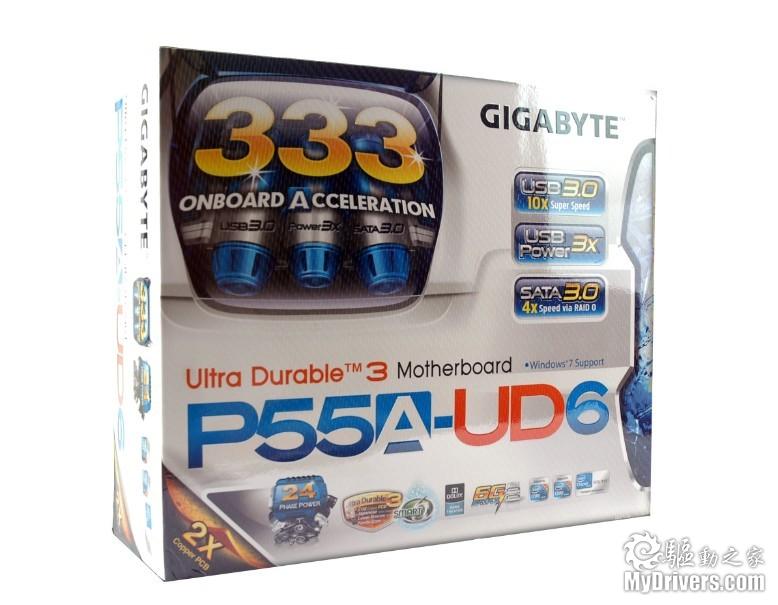

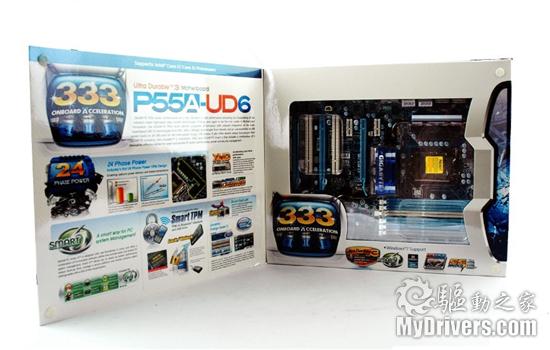

主板包装外观延续了技嘉顶级产品一贯的风格，奢华的超大包装无不彰显这款产品的旗舰级地位。

GA-P55A-UD6包装

GA-P55A-UD6包装

GA-P55A-UD6包装

GA-P55A-UD6包装

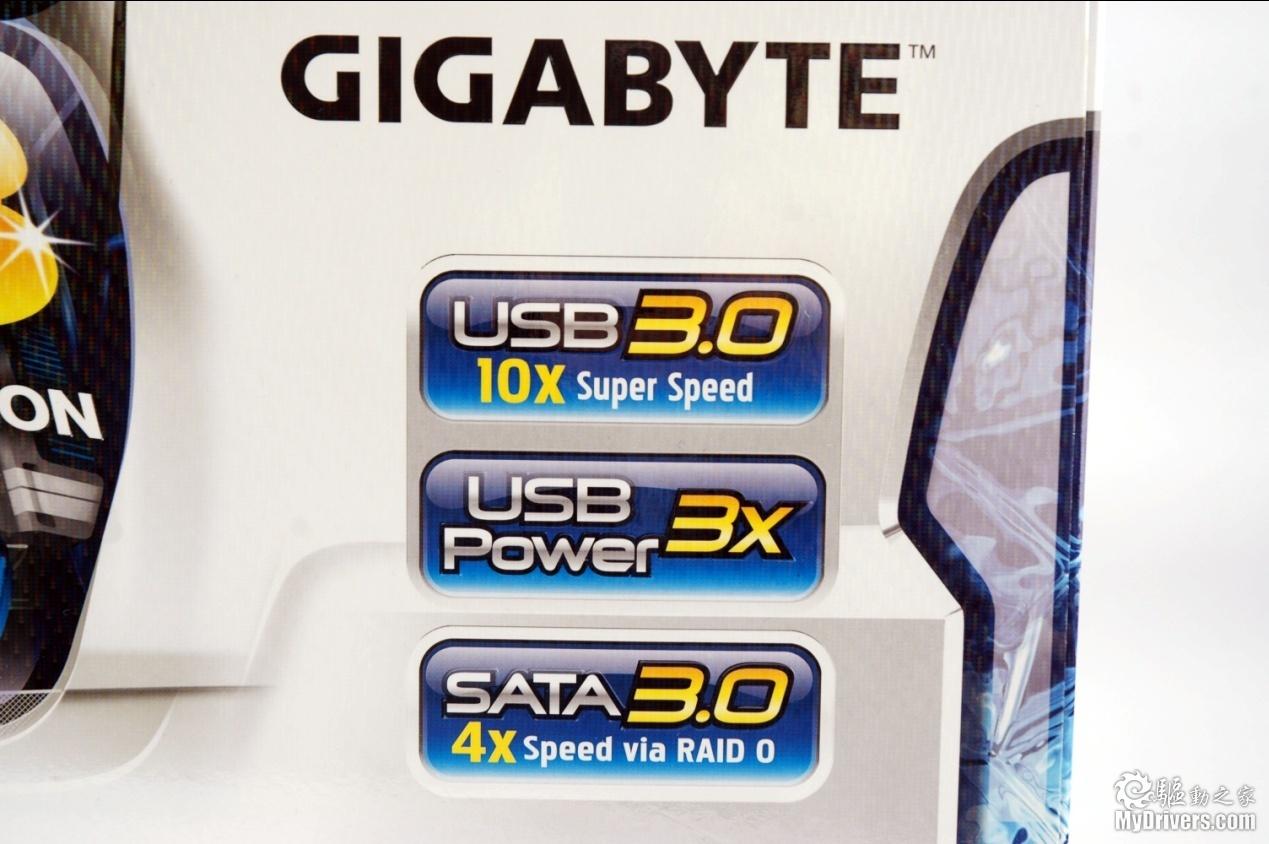

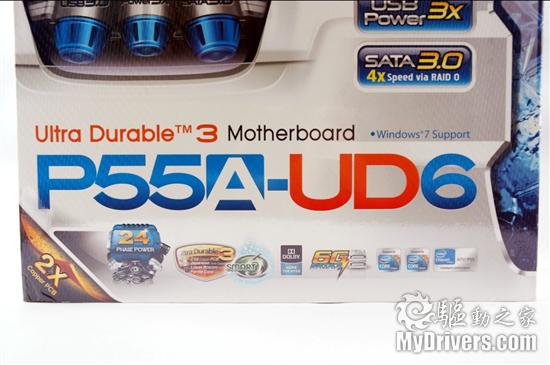

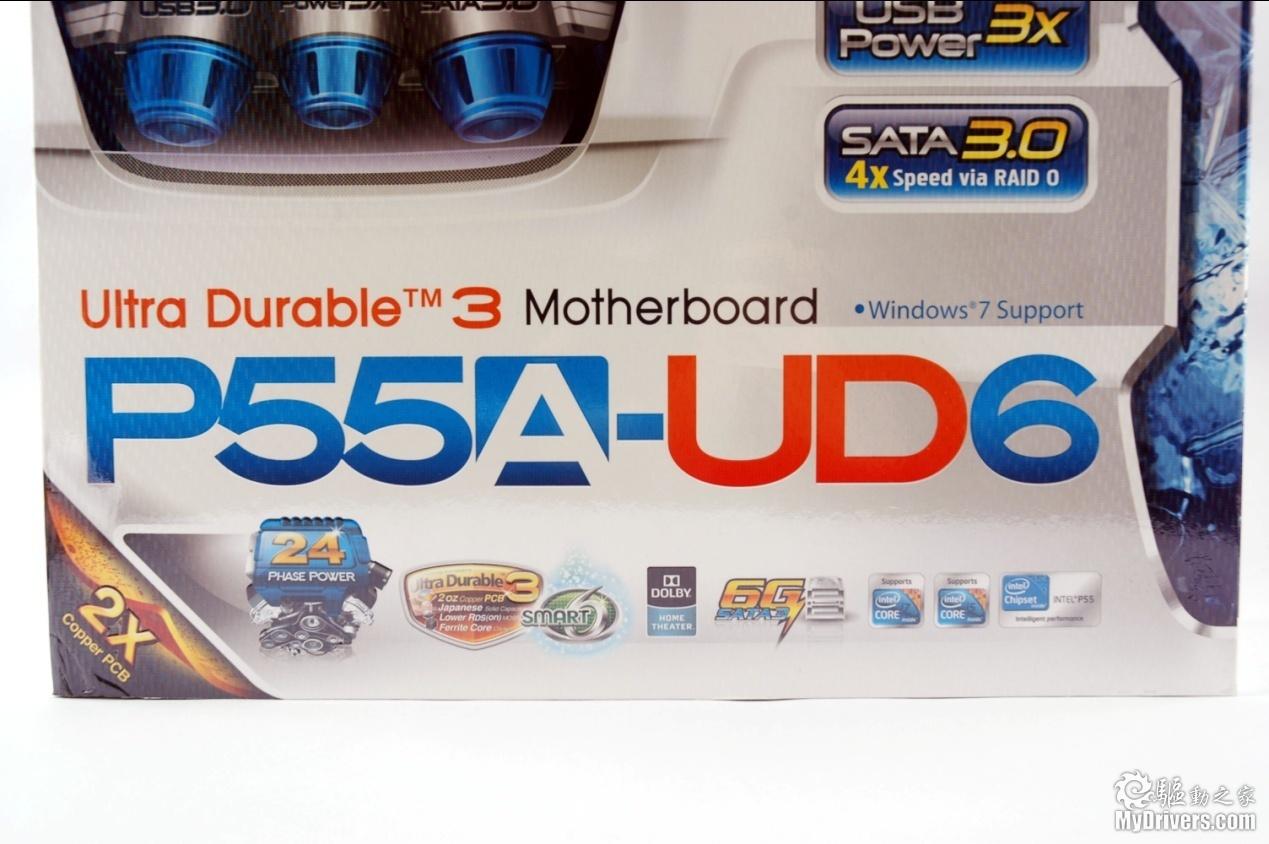

包装上清晰标注了这款主板所支持的各项特色技术，其中在包装盒正面以极为明显醒目的LOGO表示出最新的技嘉内建“333” 硬件加速设计，以及这些技术包含的USB 3.0、Serial-ATA Revision 3.0 (6Gbps) 及3倍力USB电源供应设计。

主板提供丰富的附件

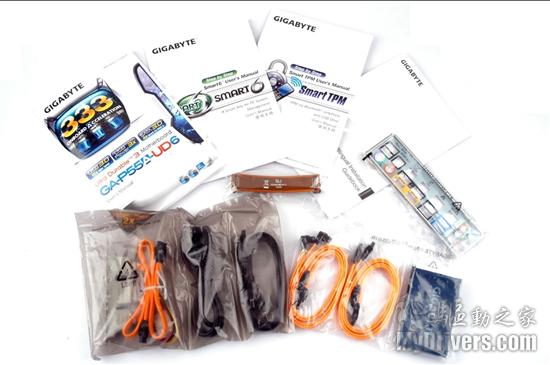

作为技嘉顶级主板产品，包装内附件非常丰富，提供了多达4本的使用说明手册以及种类丰富的连接线与转接器满足绝大部分用户所需。

[产品赏析2]

正如本文导言中所提到的技嘉此次发布的这七款主板均基于Intel P55芯片组新产品从规格参数上讲都是已有产品的升级版，除了增加USB 3.0/SATA 6Gbps之外基本没有变化，而型号命名上统一增加字母A以方便识别，均为“GA-P55A-UDx”的形式。

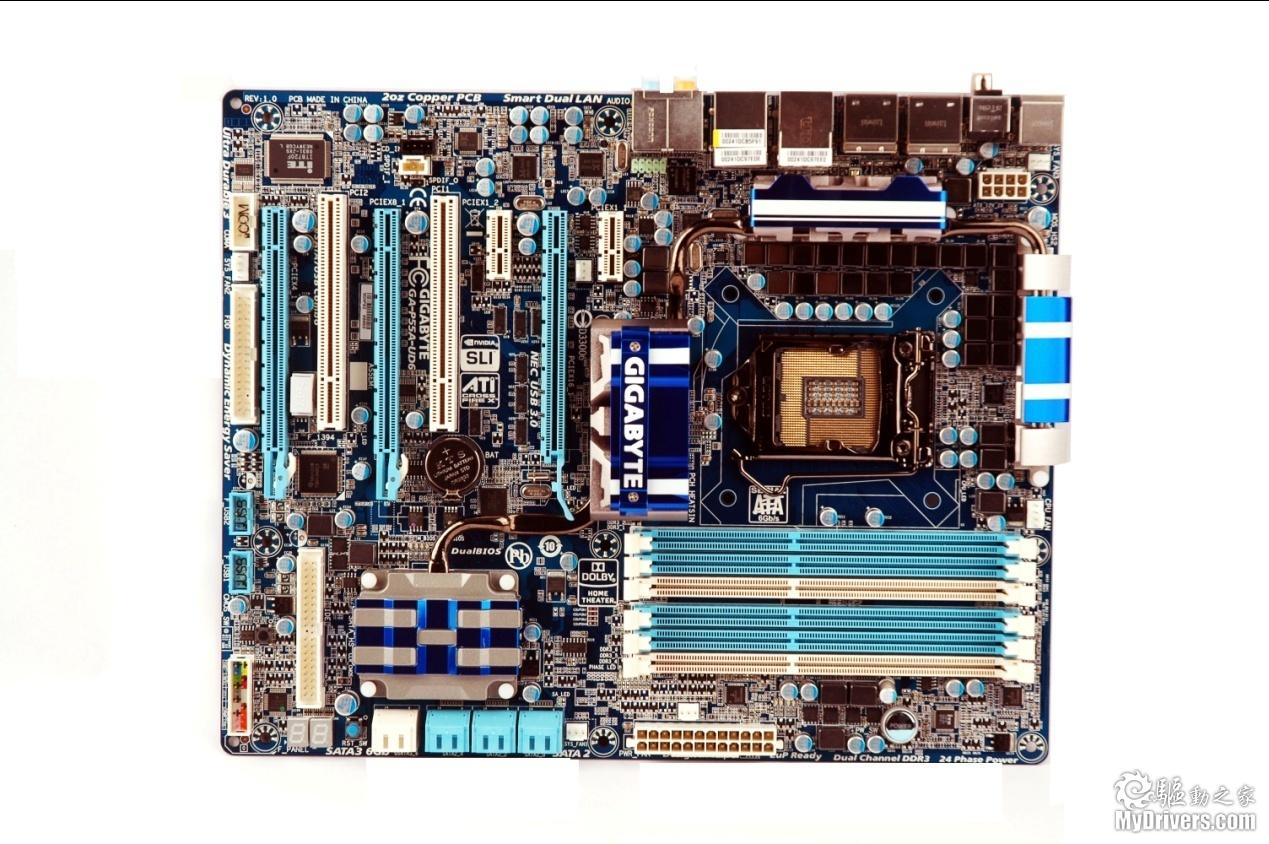

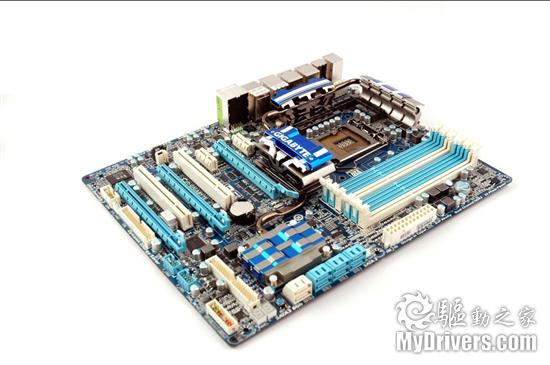

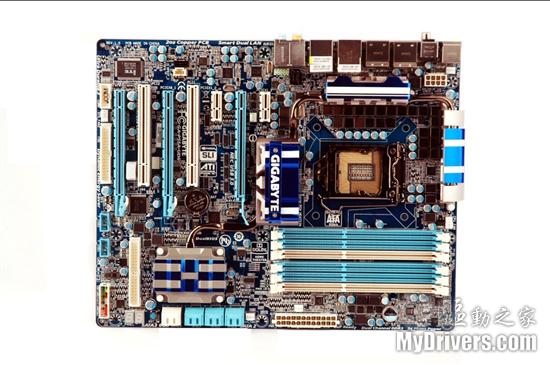

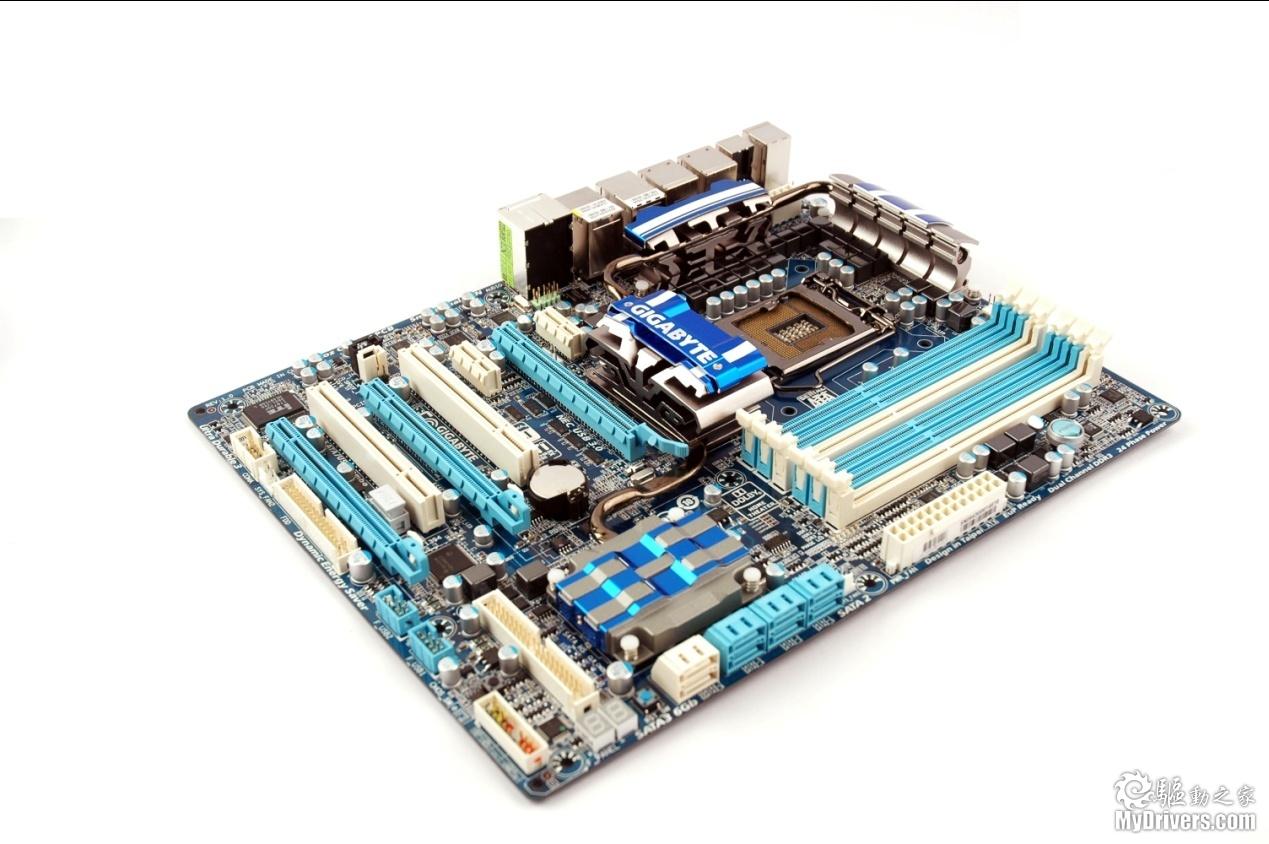

GA-P55A-UD6

技嘉这款GA-P55A-UD6主板也是由原最高端P55芯片组主板GA-P55-UD6升级支持USB 3.0和SATA 6Gbps后推出的升级产品，除此之外其他规格就和此前发布的GA-P55-UD6基本没什么区别了：第三代超耐久技术、24相处理器供电、六条DDR3内存插槽(最高16GB/1800MHz)、三条PCI-E 2.0 x16插槽(x16/x8/x4)、两条PCI-E x1插槽、两条PCI插槽、两个Realtek RTL8111D千兆网卡、Realtek ALC889A声卡、两个IEEE1394a接口……

由于本站之前曾经通过《24相供电加超耐久3 技嘉P55-UD6主板评测》一文对GA-P55-UD6做过详细介绍，所以本文中将不再对GA-P55A-UD6的基本外观做过多解读。

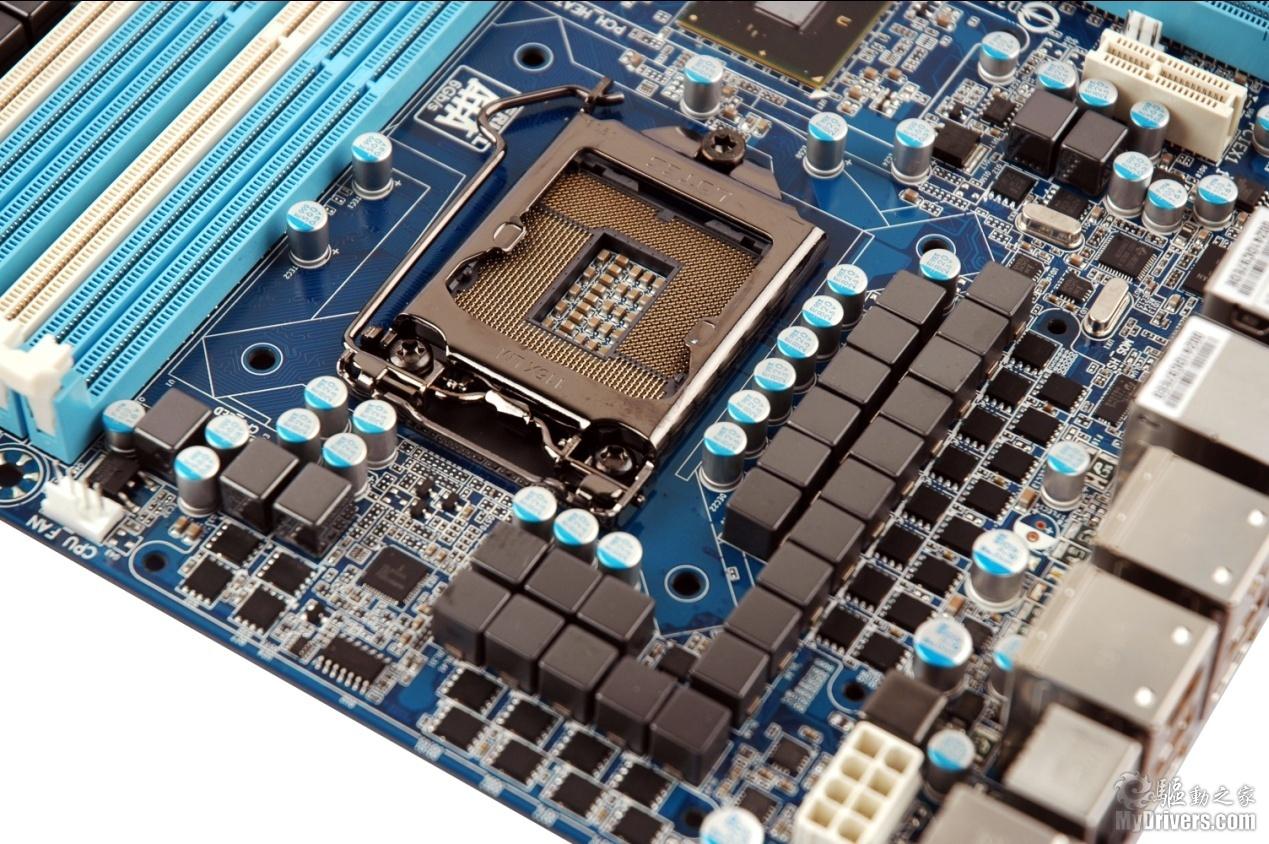

处理器供电部分正面

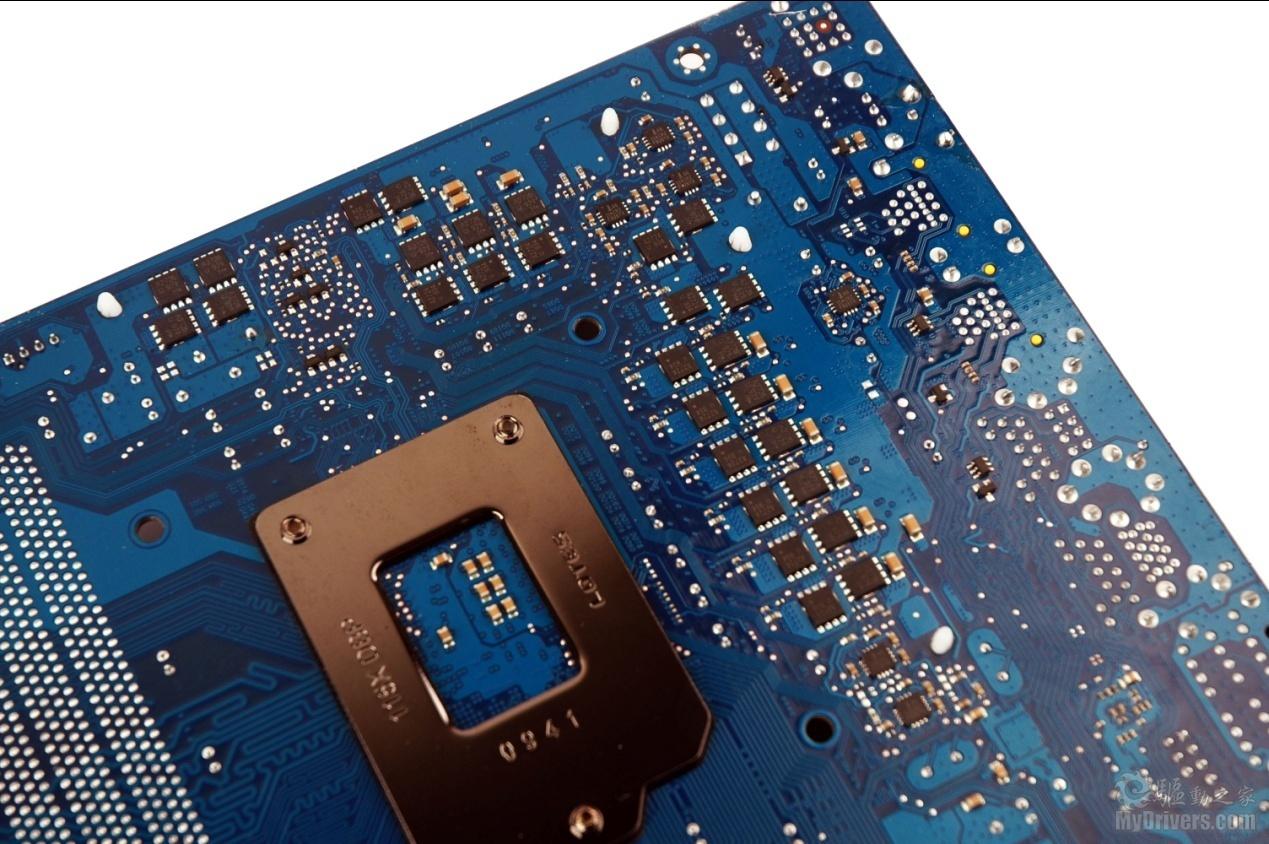

处理器供电部分背面

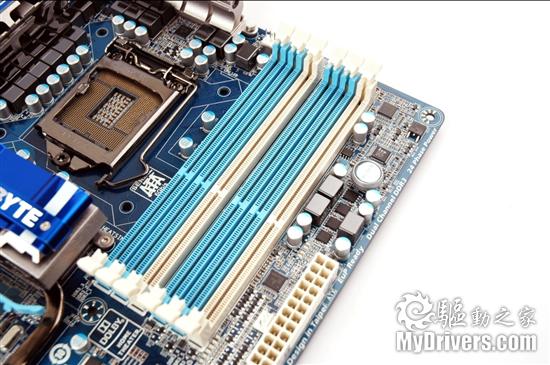

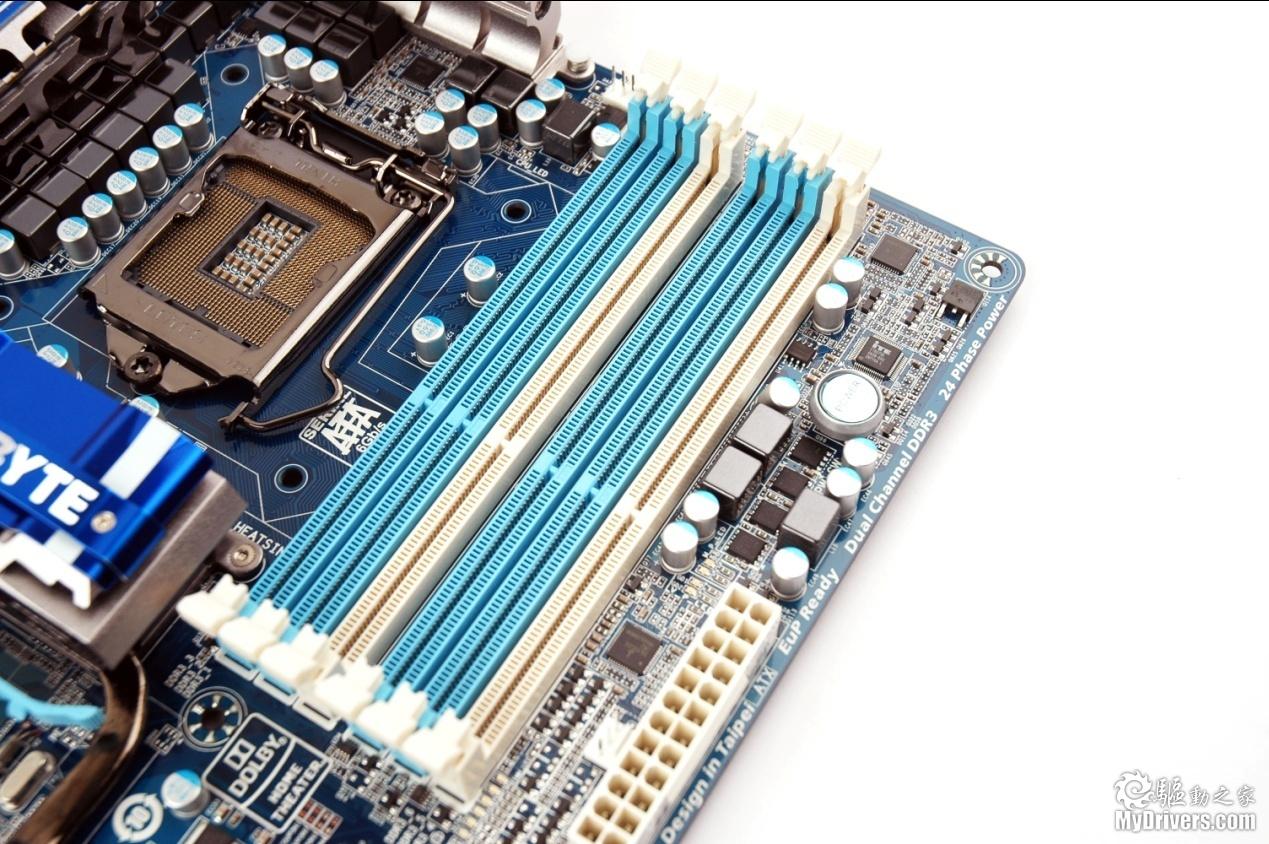

内存插槽部分

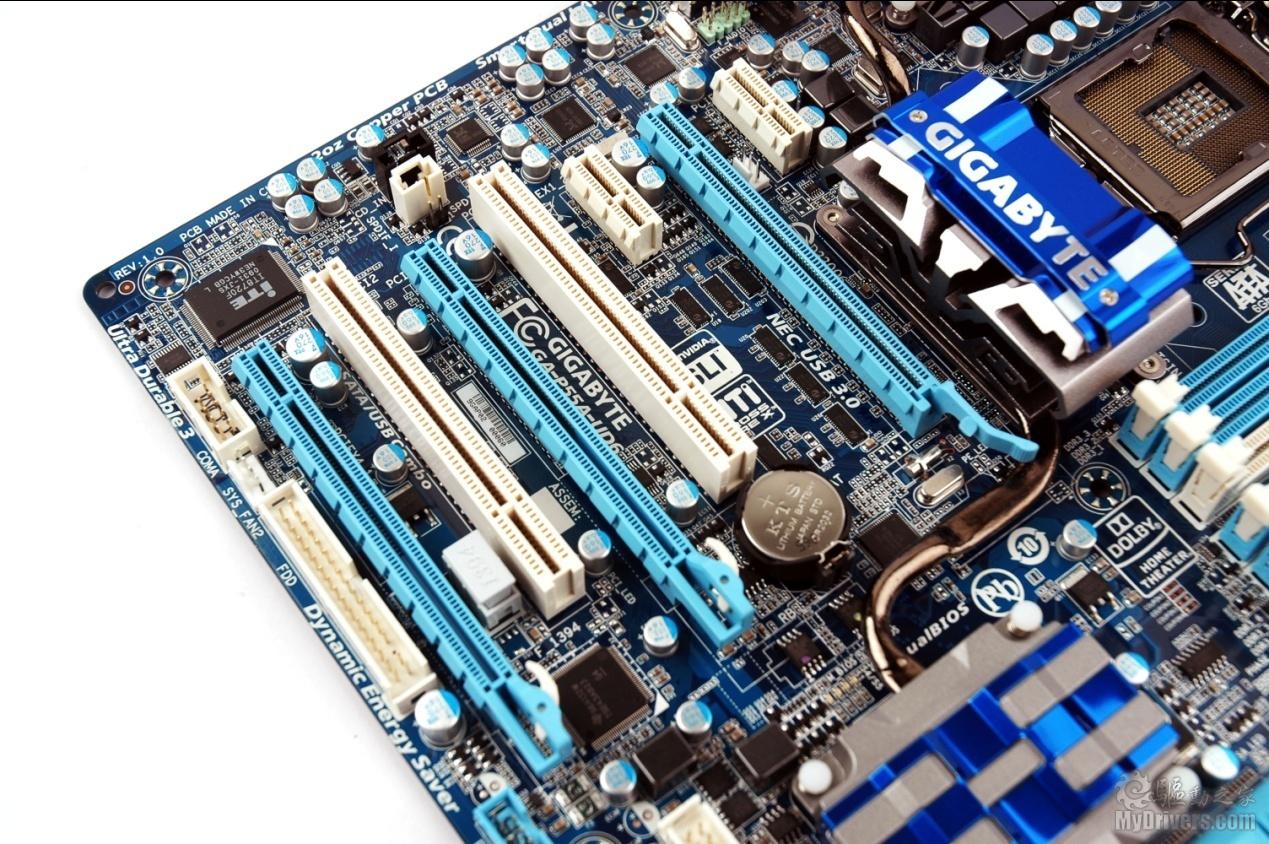

扩展插槽部分

接下来我们着重为大家介绍一下引入技嘉全新“333” 硬件加速设计后的GA-P55A-UD6相对于之前的P55-UD6都为我们带来哪些变化：

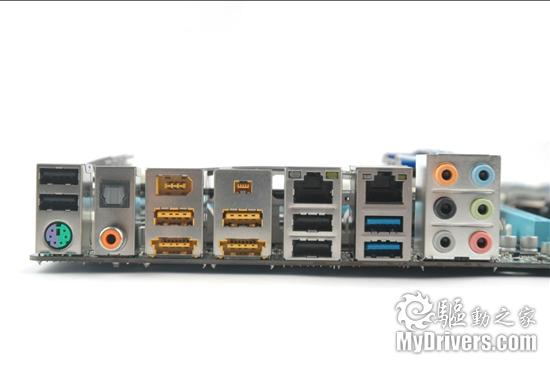

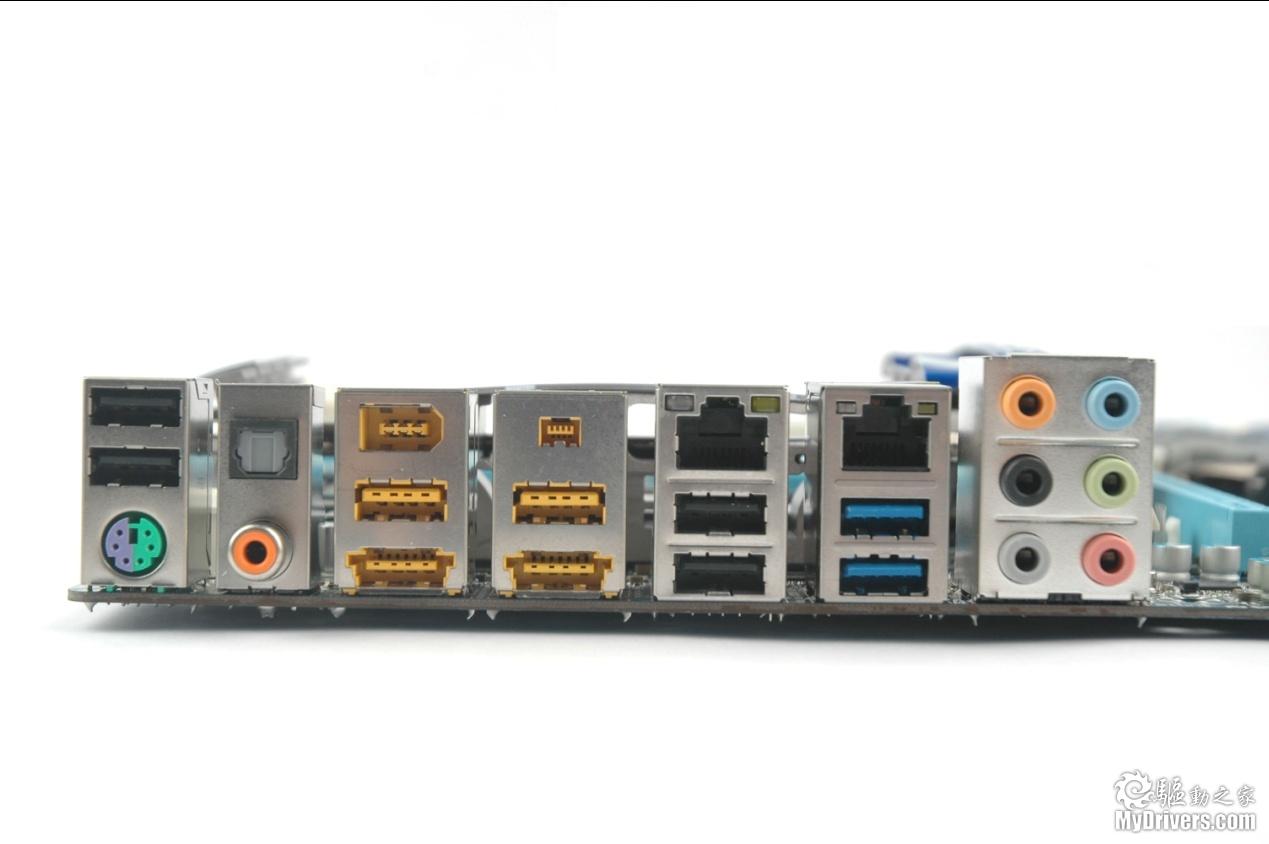

背部I/O接口部分

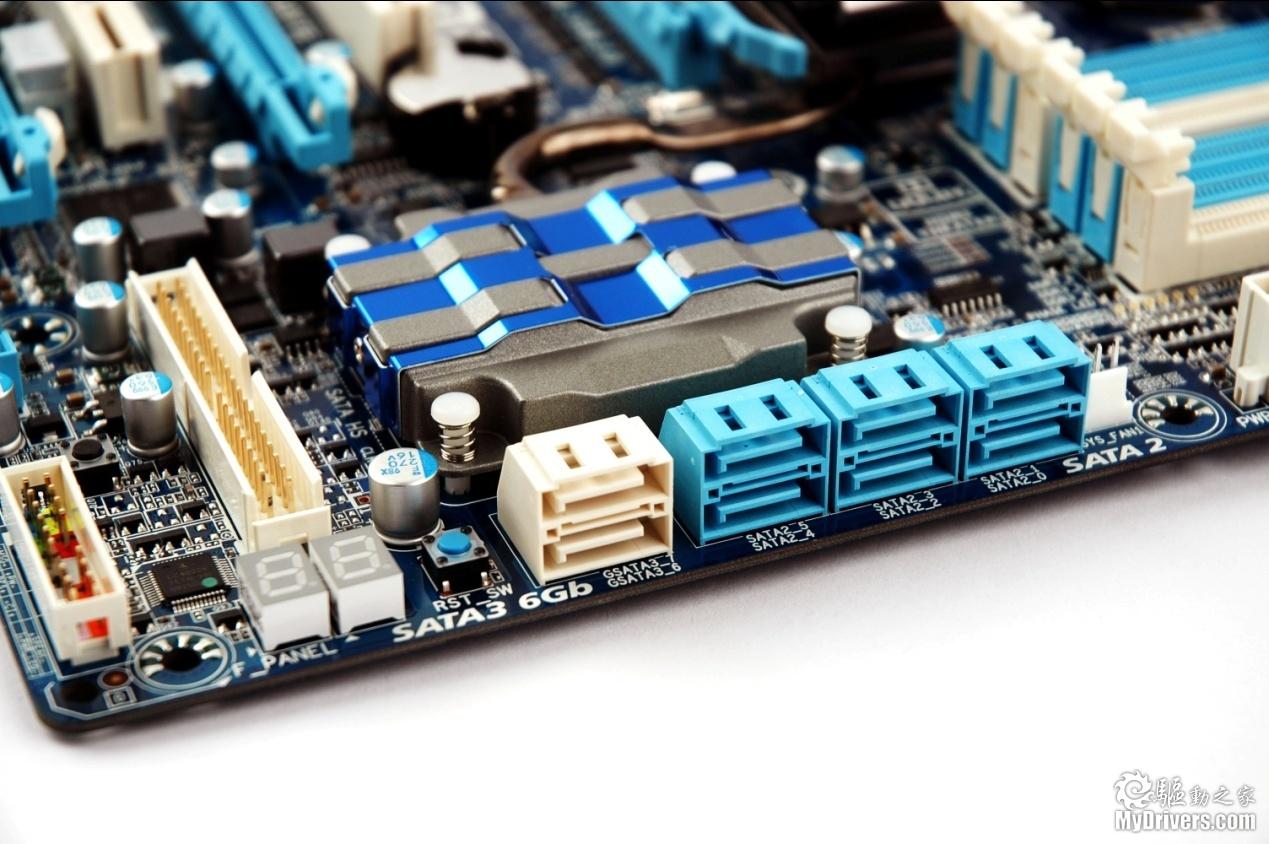

存储接口部分

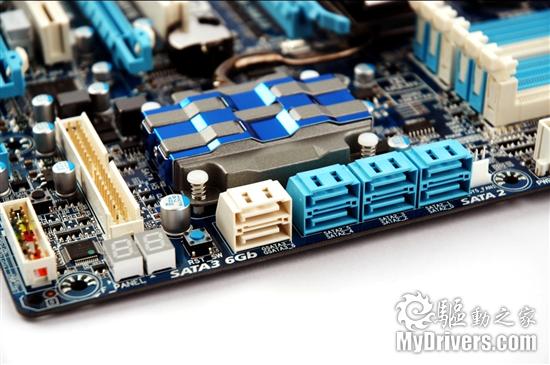

首先是该主板在背部提供了两个蓝色的USB 3.0接口，控制器是NEC D720200F1，另外主板一角则有两个白色的SATA 6Gbps，控制器来自Marvell，同时还有六个SATA 3Gbps、六个USB 2.0、两个eSATA/USB。

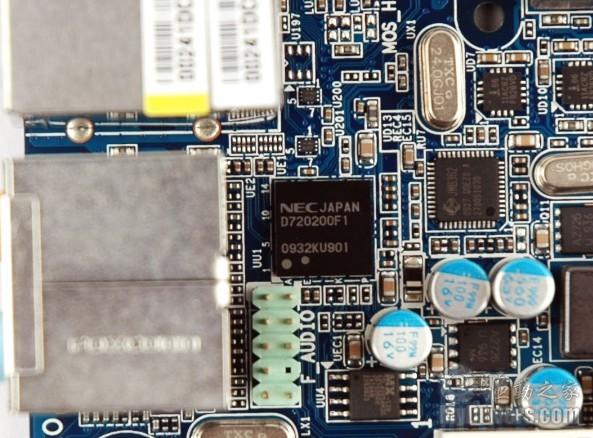

UPd720200芯片

主板内建的UPd720200芯片是由NEC电子研发，第一个获得USB 3.0商标认证通过的组件，因此技嘉P55A系列可以让用户得到更快的USB接口传输带宽，最高可至5Gbps，比USB 2.0快上10x 倍。此外，技嘉P55A系列主板更推出一顶独特的电源设计，可以避免压降的情形产生进而提供更稳定更好的电源供应系统。所有技嘉P55A系列主板上的USB端口对耗电量需求较大的设备都能提供先前的3倍力电源设计。

Marvell 88SE9128 控制芯片

主板上内建的Marvell 88SE9128 控制芯片为业界第一家量产Serial ATA Revision 3.0解决方案，Marvell 88SE9128能提供数据传输率至6Gbps，可以提供未来高速的储存设置使用，透过磁盘阵列RAID 0(Stripe)模式，技嘉P55A系列主板能提供比SATA Revision 2.0.快上4倍速的数据传输。

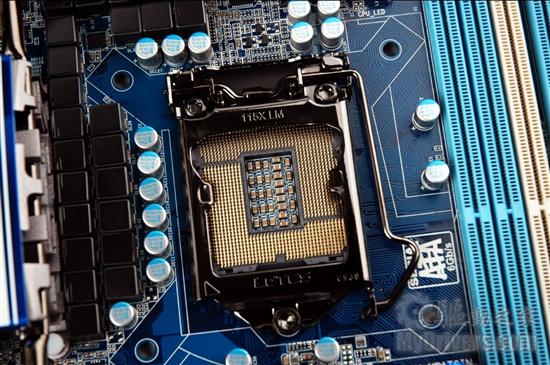

镀镍黑化处理的Lotes插座

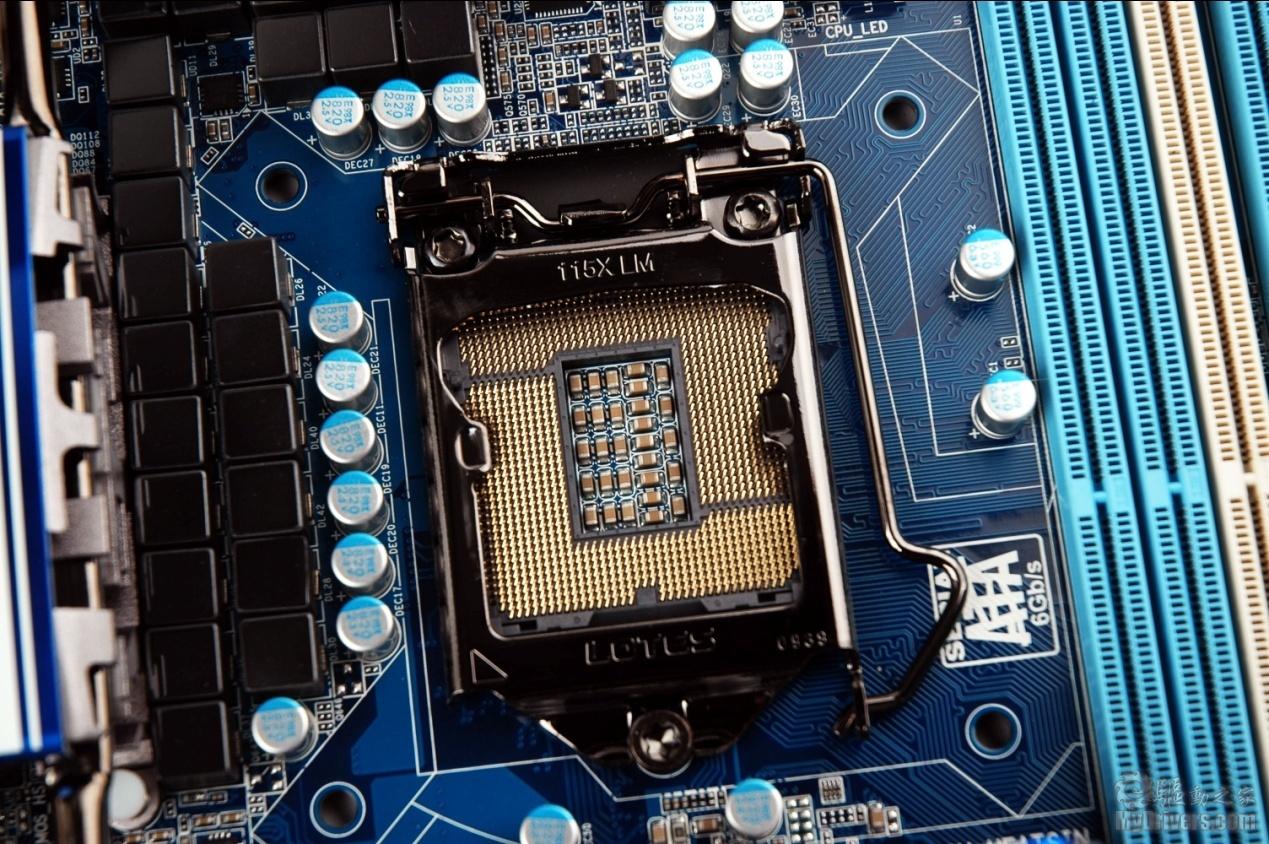

最后还有一点，鉴于此前曝出富士康LGA1156插座存在接触不良问题，导致在液氮极限超频时容易烧毁主板和处理器，技嘉也已经改用Lotes插座。

[技嘉科技独家技术]

技嘉P55系列为创新主板设计立下新的里程碑，GA-P55A-UD6拥有全球首创24相电源回路设计。创新24相电源回路设计为机动性传递更快的瞬时反应时间，更快无接缝的电源传达以因应处理器多样化的负载变化，此外，更有效率地减少电源回路产生的热源，经由24相电源管理的分配能降低系统温度达到更稳定的平台。

Ultra Durable 3

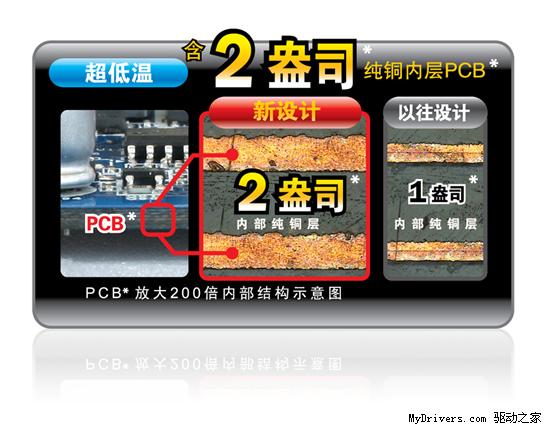

技嘉科技「第三代超耐久主板」，证明技嘉科技对主板设计的严苛要求及对质量的绝对保证。第三代超耐久技术首创桌上型主板采用2盎司纯铜电路板设计，此创新的设计概念就是在印刷电路板(PCB)的电源层(Power Layer)与接地层(Ground Layer)采用2盎司纯铜设计，协助主板更迅速地降低运作温度，增加电源效率而且能够让超频后的系统更加稳定。



技嘉「第三代超耐久系列主板」除2盎司纯铜电路板设计外，亦延续第二代超耐久特色：全日系50,000小时超耐久固态电容 、比一般铁质核心电感更高电源效益的高质量亚铁盐芯电感及低电阻式晶体管等高阶被动组件，能有效降低电源耗损及运作温度。「技嘉第三代超耐久系列主板」提供了更稳定、更可靠及支持高阶处理器和其他原件超时序的电源需求，轻易地应付目前的操作系统及游戏。

Smart6 –更灵活的计算机管理方式

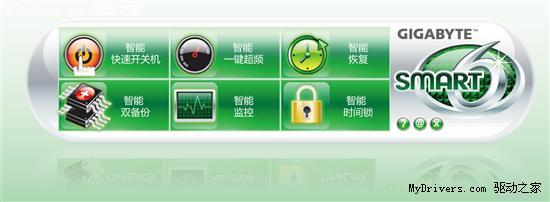

技嘉独特 Smart 6 功能，采易懂易操作的管理接口，包含6个创新的软件工具设计，可以提供更简易、更灵活的计算机系统管理，不论是减少开机时间、机密文件管理或时光回复至之前的系统状态，都能过简单的鼠标按钮就能轻松设定完成。



[测试平台与测试方法]

在测试平台方面，我们考虑到这款技嘉P55A-UD6市场定位较高，便采用Intel新一代Lynnfield核心处理器中最高端的一款i7-870来构成测试平台，这款处理器支持超线程技术，可以为用户提供4核8线程处理能力，而显示方面则采用同样来自技嘉的一款GTX275显卡，具体配置如下表所示。

测试平台

测试方法为：每个测试项目都跑三遍，取中间值，三次测试之间误差如果超过5%则成绩无效重新增加测试次数。测试时除必须的驱动程序之外其余都不安装，关闭UAC、屏幕保护程序、系统还原、自动更新等可能影响测试的程序。

驱动上我们使用了通过WHQL认证的正式版驱动，非正式版驱动一般都会存在各种问题，使用正式版驱动稳定性更强。

[基准性能测试：PCMark Vantage]

PCMark Vantage可以衡量各种类型PC的综合性能。从多媒体家庭娱乐系统到笔记本，从专业工作站到高端游戏平台，无论是在专业人士手中，还是属于普通用户，都能在PCMark Vantage里了解透彻，从而发挥最大性能。

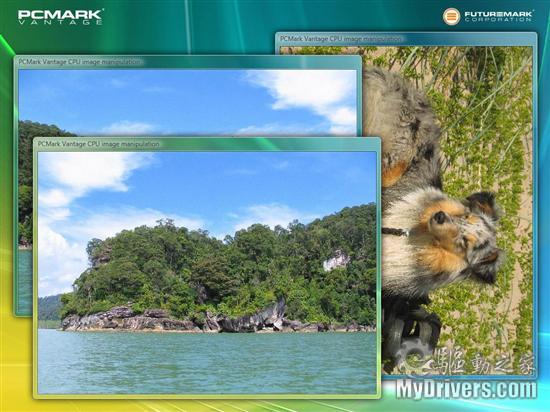

PCMark Vantage

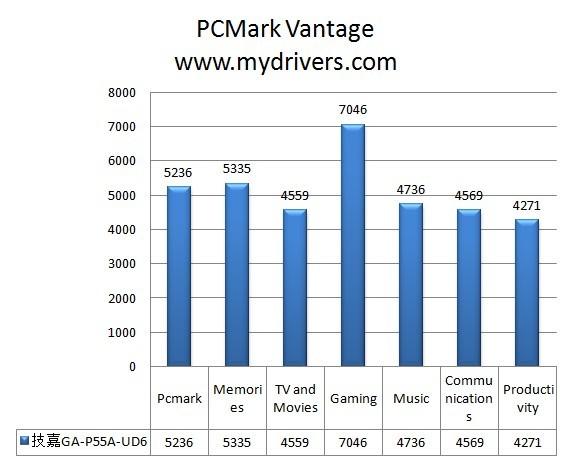

测试成绩统计

PCMark Vantage可以全面衡量系统整体性能，在这项测试中技嘉P55A-UD6取得了较好成绩，PCMark 总分超过5000分，尤其是游戏项目和内存单项上有过人表现，比普通P55主板表现出来的性能领先200分以上。

[基准性能测试：3DMark Vantage]

作为业界第一套基于DX10 的综合性基准测试工具，3DMark Vantage在发布前就早早地让众人翘首期盼了。它能全面多核心处理器、发挥多路显卡的优势，能在当前和未来一段时间内满足PC系统游戏性能测试的需求。3DMark Vantage是专门为DX10显卡量身打造的，而且只能运行在Windows Vista SP1操作系统下。它包括两个图形测试项目、两个处理器测试项目、六个特性测试项目。借助于DX10 API的新技术和高效能，它为玩家带来了一场绚丽逼真的视觉特效盛宴。并且，3DMark Vantage还特别加入了对人工智能(AI)和物理加速的专门测试。

3DMark Vantage

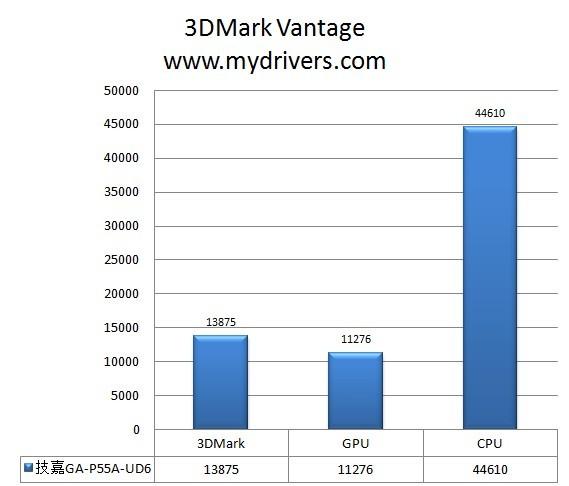

测试成绩统计

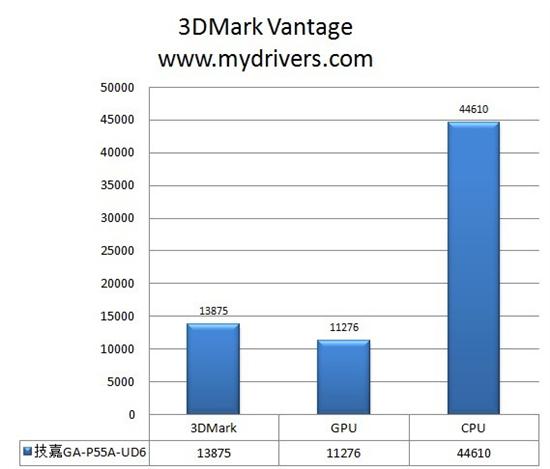

在3DMark Vantage测试中，处理器成绩对最终得分的影响比较小，主要对系统图形性能作出考量，由于我们在测试中开启了物理加速，所以CPU子项成绩有些偏高，但对最终得分的影响并不是非常明显。从测试结果来看，采用技嘉GTX275显卡的测试平台最终得分达到13862分，GPU得分也达到11272分，性能表现中规中矩，充分发挥出了GTX275显示核心应有的性能。

[基准性能测试：Everest Ultimate]

Lavalys EVEREST，也就是以前著名的AIDA32，是一个测试软硬件系统信息的工具，它可以详细的显示出PC每一个方面的信息。支持上千种(3400+)主板和上百种(360+)显卡，支持对并口/串口/USB这些PNP设备的检测，支持对各式各样的处理器和内存的侦测。EVEREST有Home Edition和Professional两个版本。其中Professional是收费的商业版本，Home Edition则是免费软件。相比Professional，Home Edition只是少了数据分析和数据库连接功能，而在硬件检测方面，Home Edition没有任何缩水。

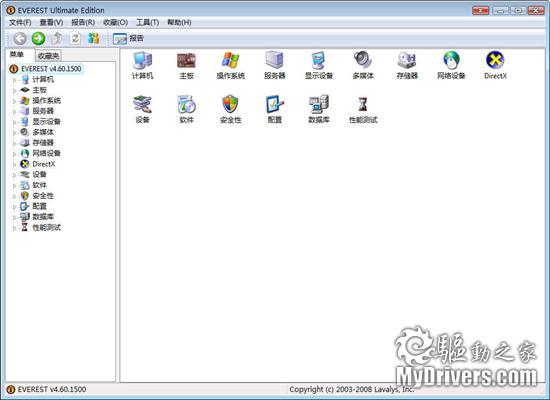

软件界面

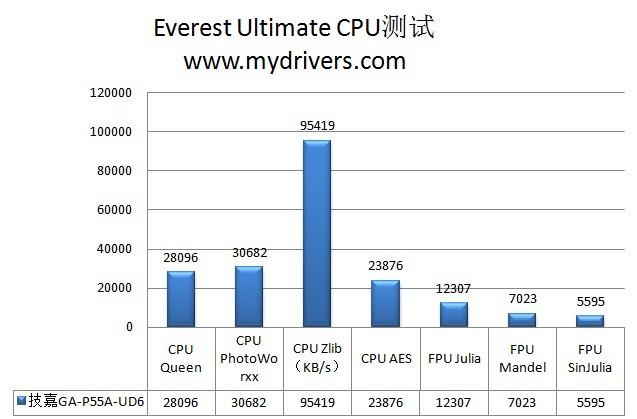

CPU部分测试成绩统计


内存部分测试成绩统计

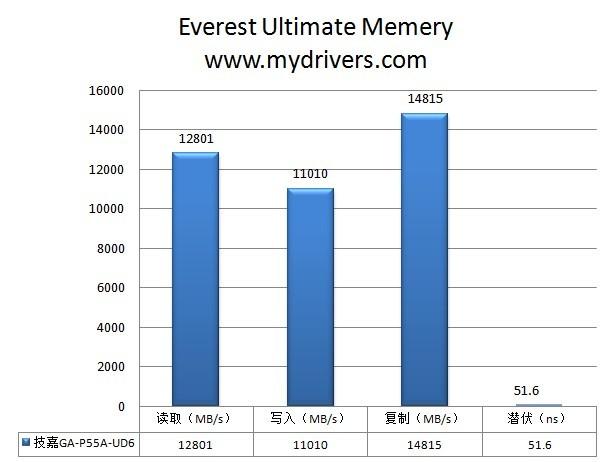

Everest Ultimate可以分别对处理器运算效能和内存模块进行测试，其中处理器部分的测试成绩在软件最终给出的成绩对比中名列前茅，充分体现了新核心处理器的应用优势。同时在内存测试中我们可以看到，虽然仅拥有双通道DDR3内存控制器，并仅适用DDR3 1066规格内存，但测试成绩相对早期DDR3内存有大幅提高，低频率DDR3的高延迟现象在测试中也没有表现出来，内存潜伏仅52ns。

[游戏性能测试：《Crysis》]

Crytek出品的《Crysis》绝对是近年最受关注的PC游戏，其DX10最高画质下的画面水平已经在向电影化靠拢的路上迈出了一大步。遗憾的是，其高配置要求曾经导致相当多的用户根本没看过特效全开的《Crysis》画面效果。游戏发生在一个如史前公园般美轮美奂的热带小岛上，如画般的沙滩，细致得令人心动的丛林，清澈得让人情不自禁想跳下去的水，都在向我们展示着下一代游戏应有的样子。它如此惊艳的游戏视觉效果就只能用一句话来形容：它值得你为它购置一台全新电脑。它将灵活刺激的游戏体验与惊人的视觉效果相结合，轻松成为有史以来最好的射击游戏之一。

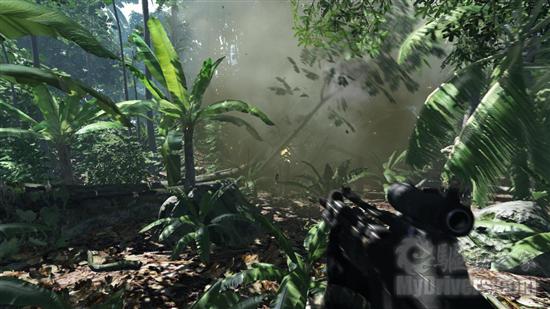

游戏截图

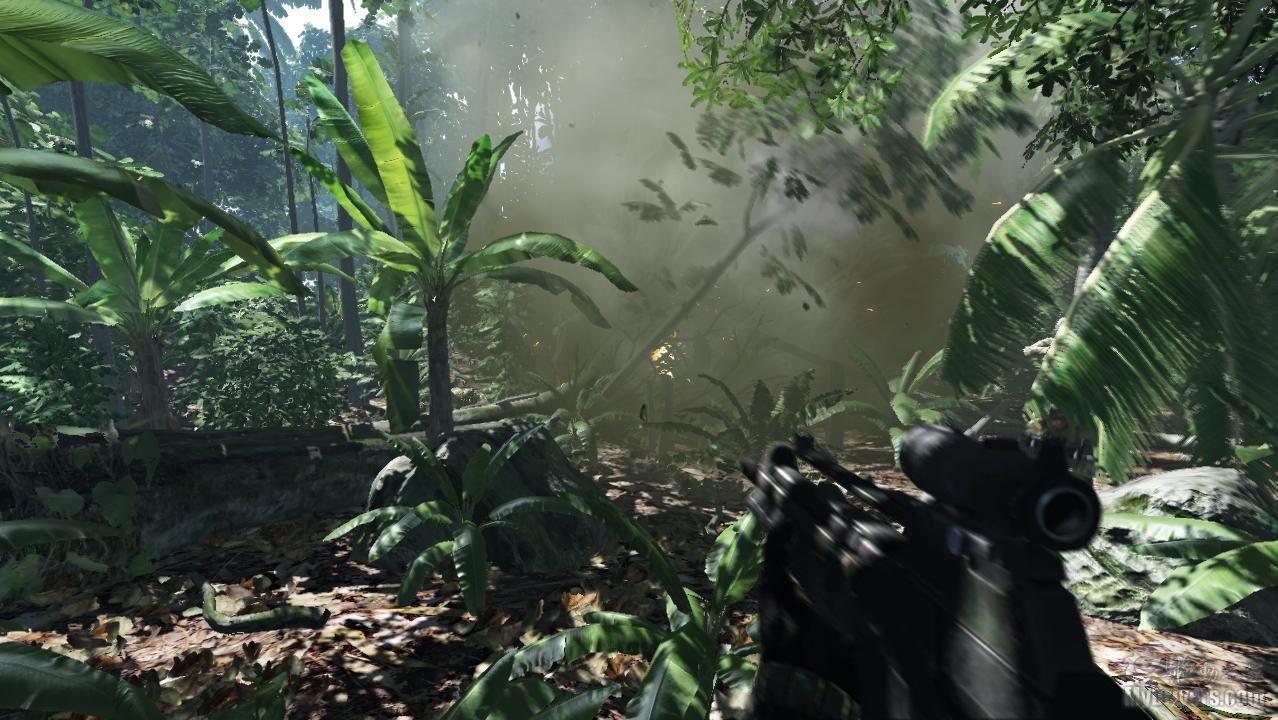

游戏截图

测试分辨率为800x600，画面设置全为Low，测试采用游戏内置CPU Benchmark程序。

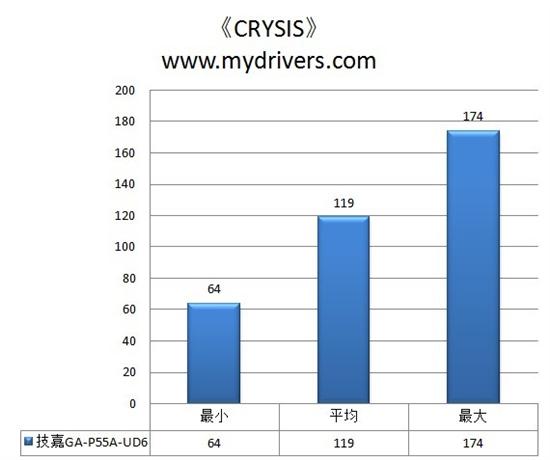

测试成绩统计

从测试成绩统计来看，i7-870处理器可以对这款游戏提供良好支持，平均帧速达到100帧以上，充分发挥出i7-870处理器的高主频优势，配合双通道DDR3内存控制器和技嘉主板的优良做工，处理器效能可以在游戏中得到充分发挥。

[游戏性能测试：《冲突世界》]

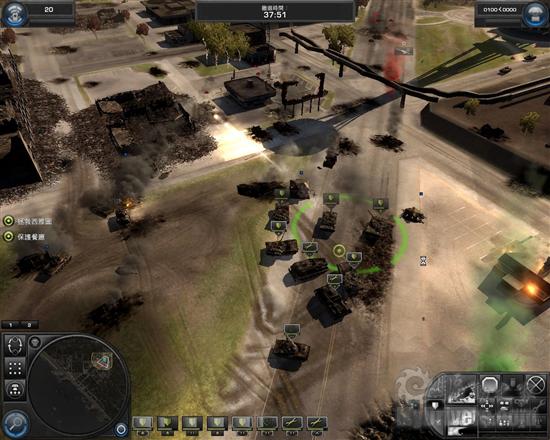

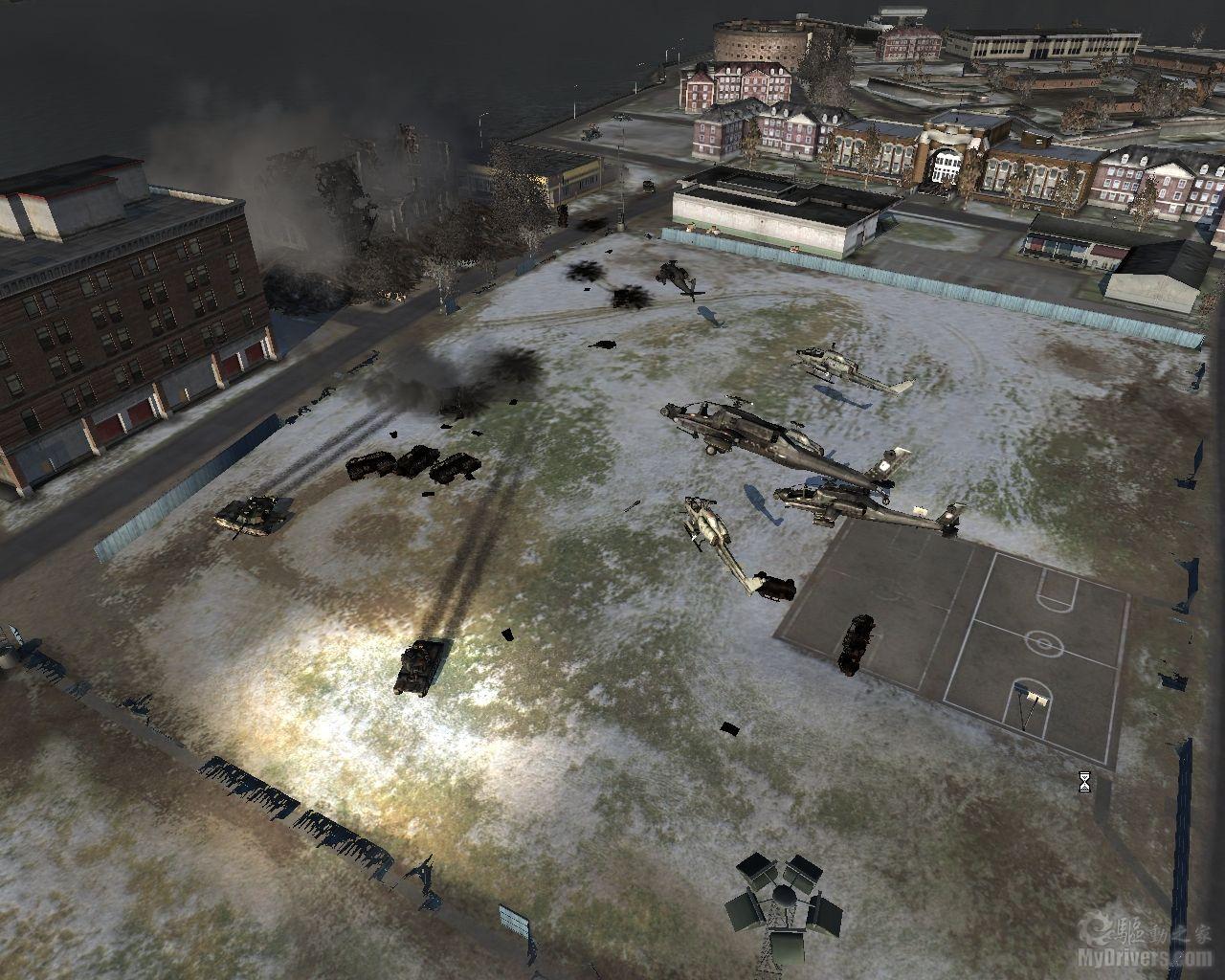

PC版《冲突世界》来自瑞典游戏开发商Massive Entertainment，是一款采用DX10技术的RTS即时战略大作，在游戏界评价最高的PC游戏之一，多次获得最佳战略游戏提名。作为首批DirectX 10游戏，它还依托全新开发的强大图形引擎，在云层、光照、阴影、爆破效果方面都表现得非常出色。它把玩家带入苏联依然存在的世界格局之中，描述了众多超级大国征战第三次世界大战的场景。

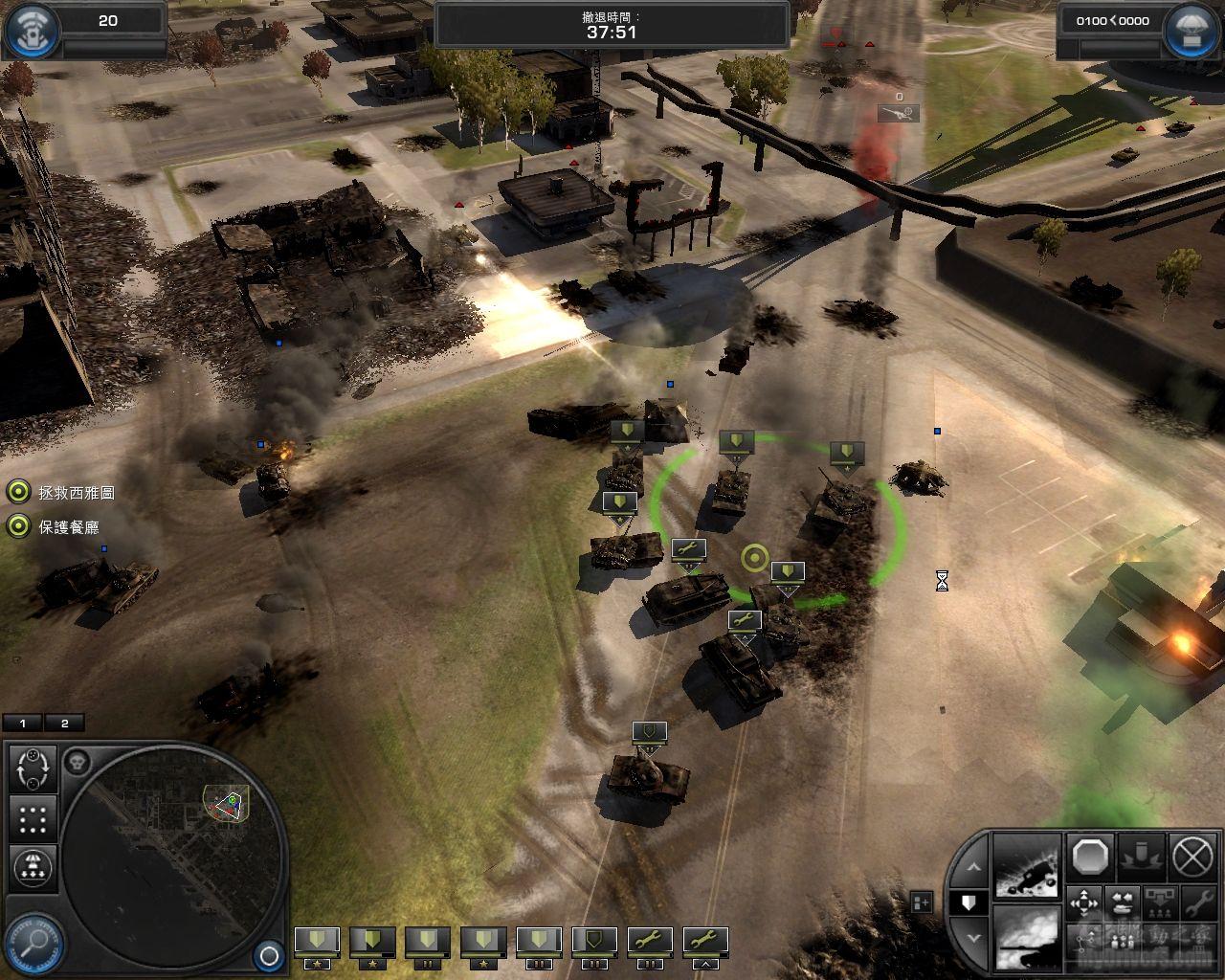

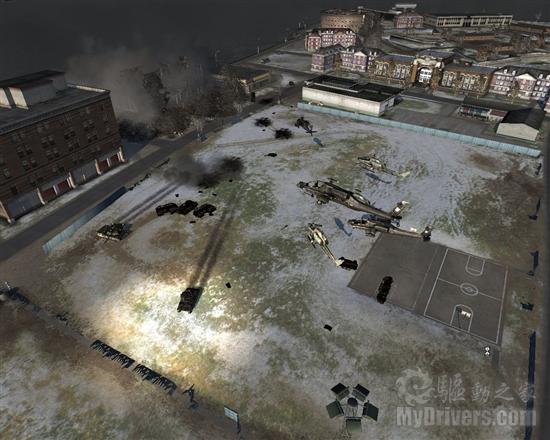

游戏截图


游戏截图

测试分辨率为800x600，画面设置全为Low，测试采用游戏内置CPU Benchmark程序。

测试成绩统计

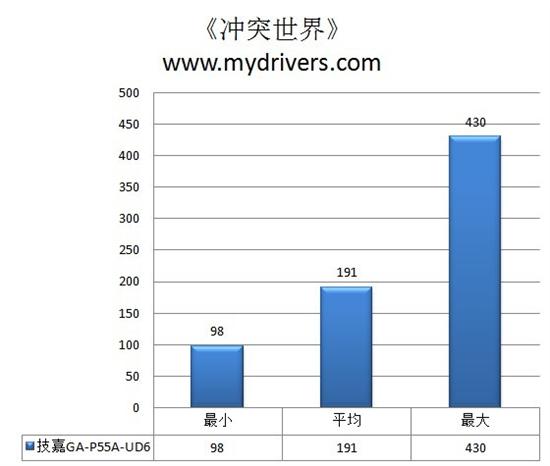

在游戏内置的Benchmark演示程序中，场景中有大量体积烟等特效，对处理器的运算能力有较高要求，测试最终成绩达到191帧每秒，可见基于技嘉P55-UD6主板的Intel i7 870性能十分强悍，由于我们在测试中设定的特效较低，如果您有兴趣的话，可以在自家系统上跑一下这个Demo，和i7 870处理器性能进行一下对比。

[游戏性能测试：《失落星球》]

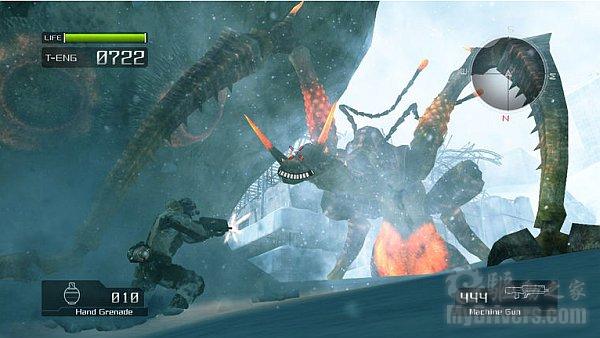

虽然《Crysis》一直号称是全球首款DX10游戏，但一再的跳票却让另一款游戏走到了前头，就是《失落的星球：极限状态》(Lost Planet: Extreme Condition)。在《失落星球：极限状态》中，地球上的人类为了生存而奔向太空，移民到了一个遥远的被冰雪所覆盖的荒芜星球“EDN-3rd”。那里生活着一种奇特而恐怖的生物“Akrid”，它们是这个星球的原住民，对人类是一种极大的威胁，但其体内蕴藏着新的能源“T-ENG”，而这正是人类梦魅以求的。大战不可避免。

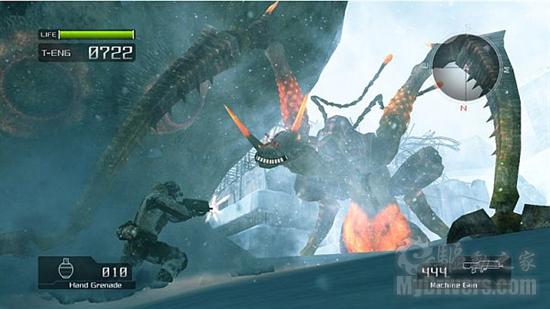

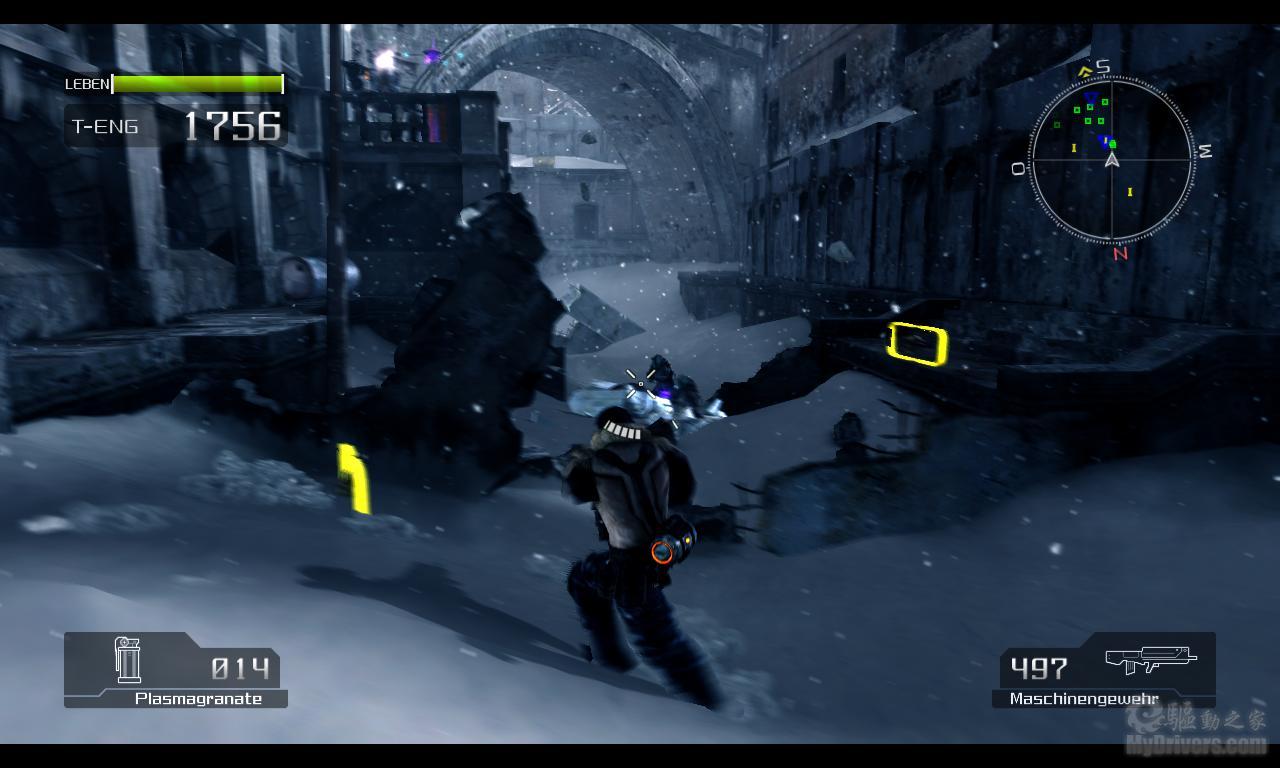

游戏截图

游戏截图

测试分辨率为800x600，画面设置全为Low，测试采用游戏内置CPU Benchmark程序。

测试成绩统计

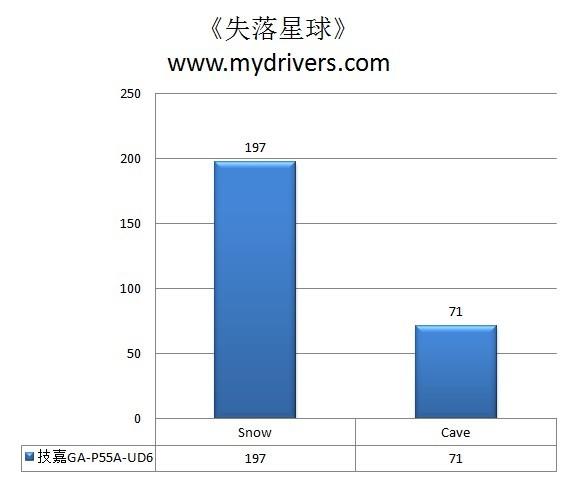

《失落星球》这款游戏的测试程序分为两个场景，第一个场景更倾向于风雪场景的渲染，需要大量浮点运算，而第二个洞穴场景中则更加注重阴影和光效的渲染运算，由于运算量较大，洞穴场景中的得分也普遍较低。最终测试成绩充分表明了两个场景对处理器运算能力的需求，在Snow场景中可以达到200帧每秒的输出帧率。

[总结]

现在消费者对数字储存仍是需求未满的，不管是照片、影片、音乐或其他的数字媒材，对储存容量及速度永远是追求不尽。而技嘉身为业界领导厂商，总是不断的在新推出的主板内建最新的技术来满足这些消费者的需求，技嘉P55A系列主板设计理念是经由技嘉内建333硬件加速设计带来更稳定、高速传输速度的平台，无疑最为贴近消费者。

 通过引入“333” 硬件加速设计，技嘉能够提供给玩家更多新世代储存规格及数据传输率的提升，这些新的规格技术都将对未来几年陆续上市的周边产品提供良好的支持，这无疑为而且也能给予技嘉在PC DIY升级市场上另外一种的附加价值，对于喜欢尝鲜，追求性能而且对价格不太敏感的发烧玩家来说这款GA-P55A-UD6主板绝对不容错过。
